FIIDO T2 kézikönyv

Bevezetés

NE HASZNÁLJA A KERÉKPÁRT, MIELŐTT MEGISMERNÉ A HASZNÁLATÁT.
Ebben a kézikönyvben bemutatjuk a Fiido T2 specifikációit, telepítését, használatát, óvintézkedéseit és karbantartását. Győződjön meg arról, hogy mindent tud a kerékpárról, amit ebben a kézikönyvben bemutatunk. Bármilyen kérdés esetén forduljon a Fiido vevőszolgálati csapatához vagy a helyi szervizközpontunkhoz, és azonnali választ és megvalósítható megoldást kap.

Termék bemutatása

Kerékpár áttekintése

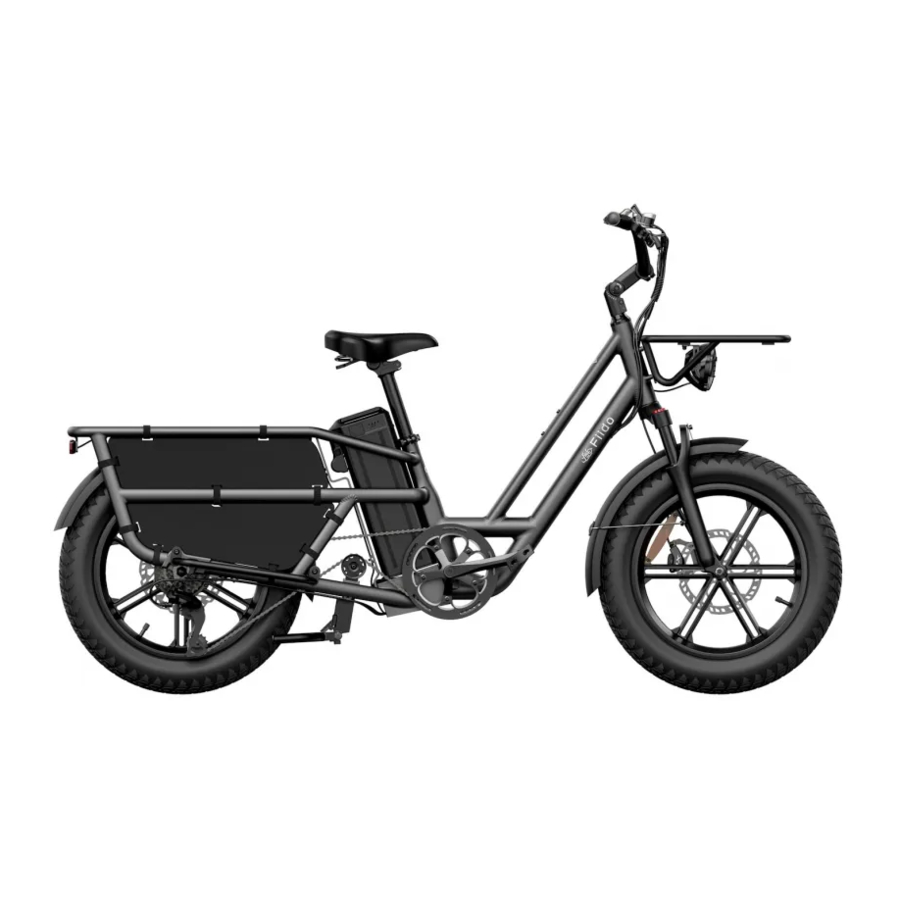

A Fiido T2 longtail e-bike egy sokoldalú és praktikus elektromos kerékpár. Akár ingázáshoz, bevásárláshoz, kempingezéshez vagy felszerelés szállításához van rá szüksége, a Fiido T2 Longtail eBike sokoldalúságot kínál.
A Fiido T2 különféle terepekkel is megbirkózik, beleértve a városi utcákat, a kavicsos utakat és az enyhe terepútvonalakat. A Fiido T2 5 PAS módot kínál, és nagy kapacitású akkumulátorokkal rendelkezik, amelyek 998,4 Wh-sak. Egyetlen feltöltéssel jelentős távolságokat tehet meg, jellemzően 80 és 150 kilométer vagy több között, az akkumulátor kapacitásától és a vezetési körülményektől függően.
A Fiido T2-vel való utazással a lovaglás végtelen felfedezését nyithatja meg. 2

Csomagolási lista

Kerékpár alkatrészek

Kerékpár tartozékok

Szerszámok

*Kérjük, gondosan ellenőrizze, hogy minden elem hiánytalan és sértetlen-e. Ha bármilyen probléma merül fel, például hiányzik vagy sérült, kérjük, mielőbb vegye fel a kapcsolatot a hivatalos vevőszolgálati csapattal.

Kerékpár ábrák

*Nem szakembereknek tilos az akkumulátor segítése és összeszerelése. Kérjük, forduljon segítségért a vevőszolgálati csapathoz.

Funkció leírása

Kormány

Akkumulátor

Használati útmutató

Telepítési útmutató

A kerékpár alapvető telepítése a gyárból való kiszállítás előtt befejeződött. Amikor megkapja a kerékpárt, csak a kormányt, a kosarakat, a fényszórót, az első kereket, a pedálokat kell felszerelnie és a nyeregülést rögzítenie. Szerelje fel a kormányt

Szerelje fel a kormányt

1. Távolítsa el a védőhüvelyt a villaemelőről: A hatszögletű szerszámmal csavarja ki az emelő csavarját, és távolítsa el a védőhüvelyt.

2. Szerelje fel a szárat: Igazítsa a szárat a kormánycsőhöz és.

3. Rögzítse a szárat: A hatszögletű szerszámmal szorosan húzza meg a szárcsavarokat, hogy elkerülje a lazulást.

4. Állítsa be a kerékpár elejét: Állítsa be a kerékpár elejét a fenti képhez hasonlóan, igazítsa a szárat az első kerékhez, ügyeljen arra, hogy egy vonalban legyenek, majd rögzítse a csavart a kormány bal és jobb oldalán felváltva.

Szerelje fel az első kereket

1. Először vegye ki az anyát és a gallért a keréken.

2. Szerelje be az első tengelyt az első kerékbe, kérjük, vegye figyelembe, hogy van egy anya az első xle-n, amelyet a tárcsa nélküli végére kell helyezni.

3. Ezután helyezze a villát a keréktengelyre, helyezze be a gallért, és húzza meg az anyát.

4. Nyitott végű villáskulccsal és dugókulccsal szorosan húzza meg az anyákat mindkét oldalon.


Szerelje fel a sárvédőket

1. Helyezze az első sárvédőt a gumiabroncs és a villa résein keresztül, majd csavarja be szorosan.

2. Húzza meg a csavarokat a sárvédő mindkét oldalán a sárvédő felszerelésének befejezéséhez.


Szerelje fel az első kosarat

1. Igazítsa az első kosár négy lyukát a kerékpárfej négy lyukához, és húzza meg a csavarokat.

2. Dugja be az első lámpa kábelét: Igazítsa az első lámpát a kerékpárfejhez fenntartott sárga interfész vezetékhez, követve az interfészen lévő nyíl irányát. Dugja be az interfészt az első lámpa felszerelésének befejezéséhez a kerékpárkosárhoz.


Szerelje fel a pedálokat

A szerszámtáskából vegye ki a nyitott kulcsot, csavarja be a pedáltengelyt a menetes furatba, és húzza meg a nyíl irányába.

A pedál felszerelésekor figyeljen a bal/jobb pedálra, amely a bal/jobb hajtókarnak felel meg, a pedálcsavar és a hajtókar belseje L (bal) / R (jobb) jelzéssel van ellátva. Kérjük, szerelje fel helyesen a pedált, hogy megakadályozza, hogy kicsússzon a hajtókarból.

Első használat

Lovaglás előtt kérjük, kövesse a telepítési útmutatót az alkatrészek megfelelő felszereléséhez, ellenőrizze, hogy a firmware laza-e, biztosítson elegendő energiát, és gondoskodjon a megfelelő védelemről a lovagláshoz.

1. Állítsa be az ülést
   Kérjük, állítsa be az ülést a megfelelő lovaglási magasságra a magasságának megfelelően.
   (az ajánlott magasság az, amikor a nyereg vízszintesen van a felhasználó medencéjével, amikor természetesen áll. A beállítás magassága NEM haladhatja meg a biztonsági vonalat)

2. Kapcsolja be a készüléket, és állítsa be a felfüggesztő villát
   1. A kulccsal kapcsolja be az akkumulátor tápellátását, hosszan nyomja meg a kijelző " " gombját a kerékpár tápellátásának bekapcsolásához.
   2. Állítsa be az első lengéscsillapítót a lovaglási követelményeknek megfelelően: forgassa el az első villa bal oldali gombját a "+" irányba az első villa megkeményítéséhez (gyorsabb visszapattanási sebesség). Forgassa el a "-" irányba az első villa lágyításához (lassabb visszapattanási sebesség);

3. Állítsa be a rásegítő fokozatot
   Váltson és válassza ki a lovaglási módot a kerékpározási útviszonyoknak és a személyes igényeknek megfelelően.
   1. Elektromos üzemmód: Tiszta elektromos üzemmóddal van felszerelve, óvatosan nyomja le az elektromos üzemmód gombot a tiszta elektromos üzemmódra váltáshoz, minél erősebben nyomja, annál nagyobb a sebesség
   2. Rásegítő üzemmód: 3/5 rásegítő fokozattal van felszerelve, kattintson a rásegítő fokozat gombra a fokozatváltáshoz. Az 1. fokozat viszonylag egyenletes útviszonyokhoz alkalmas, minél nagyobb/magasabb az út lejtése, annál nagyobb fokozat állítható be ennek megfelelően.
      Figyelem: Ha a kerékpár PAS 3/5 állapotban van, kattintson újra a rásegítő fokozat gombra, és a kerékpár PAS 0 állapotba kerül, ekkor a fokozatkijelző nem világít, és a motor kikapcsol. De más alkatrészek is működhetnek. A kerékpár pedálozási üzemmódban lesz.
      A kerékpár gyári beállításai 3 rásegítő fokozatban vannak, ha 5 rásegítő fokozatban szeretné beállítani, töltse le a Fiido APP-ot, és működtesse.

4. Kezdje el a lovaglást
   Kérjük, gondoskodjon a megfelelő védelemről a lovaglás megkezdése előtt.

5. Fékezés bemutatása
   A bal oldalon az első fék, a jobb oldalon a hátsó fék található. (Az Egyesült Királyság változata: Bal oldalon a hátsó fék, jobb oldalon az első fék.)
   Lovaglás közben ajánlott először a hátsó féket, majd az első féket használni a sebesség lassításához, hogy elkerülje a hirtelen első kerékfék okozta egyensúlyproblémák miatti esést.

6. Az akkumulátor kivétele
   1. Nyomja meg és kapcsolja a kulcsot "UNLOCK" (FELOLDÁS) állásba

   2. Nyomja meg a rudat, és emelje fel a nyerget

   3. Fogja meg a fogantyút, és húzza ki az akkumulátort


Töltési utasítások

Az akkumulátor kis mennyiségű árammal rendelkezik, az első használat előtt feltétlenül töltse fel teljesen, mielőtt lovagolna.

Töltés

1. Töltési csatlakozás: Csatlakoztassa a töltő töltőfelületét a töltőporthoz, majd csatlakoztassa a töltő tápkábelét a hálózati aljzathoz.
2. Teljesen feltöltve: Ha a töltő jelzőfénye piros, az azt jelenti, hogy normál töltés. Ha a fény zöld, az azt jelenti, hogy teljesen fel van töltve.
3. Töltési idő: A töltési idő körülbelül 7-9 óra, az időtartam a helyzettől függ.
4. A töltés leválasztása: Ha a jelzőfény zöldre vált, az azt jelenti, hogy teljesen fel van töltve. Először húzza ki a tápkábelt, majd távolítsa el a töltőfelületet az akkumulátorról. Zárja le az akkumulátor porvédőjét.
5. Töltési mód: A kerékpár két töltési módot támogat: járműtöltést és szétszerelt akkumulátortöltést. Az akkumulátor eltávolításának módját lásd a P14 oldalon.

1. A töltő nagyfeszültségű eszközzel rendelkezik, NE javítsa engedély nélkül. A veszély elkerülése érdekében az akkumulátort és a töltőt gyermekektől elzárva kell tartani. Az akkumulátorok körül ne legyenek gyúlékony és robbanásveszélyes tárgyak (például autóülés párnák, kanapék stb.)
2. Tartsa az akkumulátort szellőző és száraz helyen, és ügyeljen arra, hogy NE töltse a szabadban, hogy elkerülje az eső és más tényezők által okozott elektromos rövidzárlati tüzet és egyéb baleseteket, valamint megakadályozza a folyadék és fémszemcsék bejutását az elektromos alkatrészekbe.
3. Ügyeljen arra, hogy krónikus tárolási körülmények között havonta legalább két órán át töltse. Ne tárolja az akkumulátort áramvesztés mellett. Ha az akkumulátor feszültsége eléri a kisülési állapotot, helyrehozhatatlan károkat okoz.

A nyilvános töltőberendezéseken történő töltés engedélyezett, de teljes mértékben figyelembe kell venni az akkumulátor és a töltőberendezés közötti egyezést.

Ha töltés közben bármilyen szag vagy magas hőmérséklet lép fel, kérjük, azonnal hagyja abba a töltést, és forduljon az értékesítés utáni csapathoz segítségért.

Karbantartási óvintézkedések

Használati óvintézkedések

A felhasználóknak ügyelniük kell a kerékpárhasználat biztonságára

1. Tilos a parkolás épületek előcsarnokaiban, menekülési lépcsőházakban, sétálóutcákban és biztonsági kijáratoknál.
2. Tilos a töltés lakóépületekben. A töltésnek távol kell lennie az éghető anyagoktól, és nem tarthat tovább 9 óránál.
3. Akadályozza meg, hogy víz kerüljön az elektromos alkatrészekbe. A kerékpár tisztításakor kerülje a víz érintkezését a töltőporttal, a kábelköteg csatlakozóival, a biztosítékkal és más elektromos alkatrészekkel.
4. A nyereg magasságának beállításakor az üléscső biztonsági vonaljelzésének nem szabad látszódnia.
5. A felhasználók és a forgalmazók nem módosíthatják a vezetékezést, a szerkezetet és a teljesítményt engedély nélkül. Például: az akkumulátor konfigurációjának, az áramkörnek a megváltoztatása, a lámpa teljesítményének növelése, a hang és egyéb módosítások növelése.
6. Kérjük, ne változtassa meg tetszés szerint a műszer háttérparaméter-beállításait, különben a normál haladás nem garantálható.
7. Kérjük, ne húzzon ki semmilyen feszültség alatt álló vezetéket bekapcsolt állapotban, hogy elkerülje a tartozékok (például műszerfal, vezérlő stb.) károsodását.
8. Ne érintse meg a kerékpár feszültség alatt álló részeit nedves kézzel vagy fém vezetőképes anyagokkal. Például: töltőport, töltődugó stb.
9. Áramkör-megszakítók vagy biztosítékok cseréjekor használjon a megadott modelleknek és specifikációknak megfelelő áramkör-megszakítókat vagy biztosítékokat. Ne zárja rövidre a biztosítékvezetékeket. Az áramkör-megszakító vagy a biztosítékkártya foglalatának jó érintkezésben kell lennie, különben baleseteket okozhat.
10. Kérjük, ne szereljen szét engedély nélkül elektromos alkatrészeket, hogy megakadályozza a folyadék és a fémszemcsék beszivárgását az elektromos alkatrészekbe.
11. Ne közlekedjen rossz időjárási körülmények között, és ne tegye ki a kerékpárt hosszú ideig a napnak/esőnek, hogy elkerülje az alkatrészek elöregedését.
12. Ha a kerékpárt le kell súrolni, kérjük, törölje le a karosszériát csapvízzel kevert semleges testápolóval. Ne távolítsa el és ne mossa ki a belső alkatrészeket a rövidzárlat elkerülése érdekében.

Nem szakemberek számára szigorúan tilos a javítás. Meghibásodás esetén kérjük, forduljon az értékesítés utáni csapathoz vagy egy hivatalos szakmai karbantartó állomáshoz a karbantartáshoz.

Közlekedésbiztonság: kérjük, tartsa be a nemzeti és helyi közlekedési törvényeket és rendeleteket, ügyeljen a közlekedésbiztonságra.

1. A felhasználónak 16 évnél idősebbnek kell lennie. Ne adja kölcsön olyan embereknek, akik nem tudják működtetni a kerékpárt, hogy elkerülje a sérüléseket.
2. Kérjük, a nem motoros járművek sávjában haladjon, legfeljebb 25 km/h sebességgel.
3. Kérjük, a közlekedés során a helyi törvényeknek és előírásoknak megfelelően szállítson személyeket vagy árukat.
4. Kérjük, feltétlenül viseljen megfelelő védősisakot, és a közlekedés során rögzítse a sisak szélvédő pántját.
5. A féktávolság esős és havas napokon megnő, kérjük, ügyeljen a lassításra, és próbálja meg elkerülni a rossz időjárási körülmények közötti közlekedést. Belső rövidzárlat és az elektromos alkatrészek károsodása következhet be, ha a vízszint eléri a hátsó kerékmotor agyának közepét, kérjük, vegye figyelembe.
6. Kérjük, figyelmesen kövesse a helyi közlekedési szabályokat. Tilos ittas állapotban közlekedni, és mindig két kézzel közlekedjen.
7. Javasolt a közlekedéshez élénk színű, laza és kényelmes öltöny, és feltétlenül alacsony sarkú cipőt viseljen a közlekedéshez.

Vizsgálat a közlekedés előtt: kérjük, időben javítsa meg, vagy forduljon a helyi karbantartási ponthoz javításért, ha bármilyen rendellenesség van.

1. Kérjük, a kitámasztó használatakor és a hátsó kerék felemelésekor ellenőrizze a normál energiaellátást.
2. Kapcsolja be a tápfeszültséget, ellenőrizze, hogy a jelzőfény normális-e, és hogy a tápfeszültség elegendő-e.
3. Ellenőrizze, hogy a mechanikus csengő és az első/hátsó lámpa jó állapotban van-e.
4. Ellenőrizze, hogy a kormány és az üléscső a megfelelő helyzetbe van-e állítva, hogy a rögzítőcsavarok és a gyorsrögzítők rögzítve vannak-e. Ügyeljen arra, hogy a biztonsági vonal ne legyen látható.
5. Ellenőrizze az első/hátsó fékkarokat, a fék beállításának megbízhatóvá és rugalmassá kell tennie a fék visszaállítását.
6. Ellenőrizze, hogy a gumiabroncs nyomása normális-e, nincs-e rajta repedés, rendellenes kopás, szögek, kövek, üveg és más éles tárgyak.
7. Ellenőrizze, hogy az első/hátsó kerék csavarjai rögzítve vannak-e, az oldalsó, a hátsó és a pedál fényvisszaverők jó állapotban vannak-e.
8. Ellenőrizze, hogy az első/hátsó világítás normális-e, és győződjön meg arról, hogy a lámpák jól használhatók közlekedés közben.
9. Ellenőrizze az egyes tengelyek rögzítési állapotát, hogy az első/hátsó tengelyek megbízható állapotban legyenek.
10. Közlekedés előtt ellenőrizze, hogy a vázszorító rögzítve van-e.

A rendellenes gumiabroncsnyomás, a gumiabroncs repedéskárosodása és a rendellenes kopás a kormányzási hiba és a gumiabroncs robbanásának fő okai.

Figyelmet érdemel az úton

1. Az Ön és mások biztonsága érdekében kérjük, tudatosan tartsa be a helyi közlekedési szabályokat.
2. Közlekedés előtt feltétlenül viseljen védősisakot, tegyen biztonsági óvintézkedéseket, és tartson fenn egy természetes testtartást.
3. A közlekedés kezdetén kérjük, lassan gyorsítson, hogy elkerülje az energiaveszteséget vagy a baleseteket.
4. Az akkumulátor és a motor hosszabb élettartama érdekében, amikor elkezdi a közlekedést vagy a mászást, kérjük, próbáljon meg rásegítő üzemmódot használni.
5. A biztonság érdekében lehetőség szerint gazdaságos sebességet kell használni, és a lehető legnagyobb mértékben csökkenteni kell a gyakori fékezést és a gyakori indítást az energiatakarékosság érdekében.
6. kerülje a sebességszabályozó fogantyú meghúzásának jelenségét fékezés után.
7. Sáros területeken vagy egyenetlen utakon való közlekedéshez lehetőség szerint pedál üzemmódot használjon.
8. A féktávolságot megfelelően növelni kell rossz időjárási körülmények között, kérjük, legyen koncentrált és óvatos közlekedés közben.
9. Túláramvédelemmel felszerelt. Az áramkör túláram alá kerülhet nagyobb emelkedési szög és nagyobb ellenszél sebessége esetén. Jobb, ha pendal üzemmódot használ, különben az energiafogyasztás túl gyors lehet ahhoz, hogy befolyásolja a hatótávolságot, a motor és az elektromos készülékek égnek. A karosszéria és az elektromos alkatrészek nem lehetnek elektromosak, a szigetelési ellenállás értéke nem lehet kevesebb, mint 2M ω.
10. A vezérlő alulfeszültség-védelemmel rendelkezik, a tápellátás automatikusan kikapcsol, ha a feszültség alacsonyabb, mint az alulfeszültség-érték, hogy fenntartsa az akkumulátor élettartamát.

Figyelmet érdemel a tolás és a parkolás

1. A balesetek elkerülése érdekében a kerékpár tolásakor ki kell kapcsolni a tápellátást.
2. A parkolásnak vízszintes talajon kell lennie, és a kerékpárt kikapcsolt állapotban kell tartani.
3. Az Ön biztonsága érdekében rendszeresen karbantartsa és tisztítsa kerékpárját, hogy a legjobb állapotban tartsa.

Kerékpár karbantartása és javítása

1. A kerékpárt a gyárból való kilépés előtt ellenőrizték és beállították, bármilyen probléma esetén forduljon a Fiido értékesítés utáni csapatához segítségért.
2. A kerék küllőit általában a közlekedés után fél hónappal egyszer be kell állítani a legjobb használat érdekében.
3. Ügyeljen arra, hogy rendszeresen ellenőrizze a gumiabroncs tárolókapacitását, hogy normál használatban maradjon.
4. Ügyeljen arra, hogy ellenőrizze a fő alkatrészeket, mint például a kormányt, a szárat. nyereg, üléscső, első/hátsó és középső tengely, lendkerék és lánc, kerekek, hogy normál használatban maradjanak, a lazán lévő anyát és csavart időben meg kell húzni, ha meglazul.
5. Használat közben ajánlott 3# kalcium alapú kenőolajat (vajat) adni hat havonta a kenést igénylő alkatrészekhez. (mint például az első/középső/hátsó tengelycsapágy, az első villa tányércsoportja, a lábpedál csapágya stb.) Kéthavonta adjon 30# olajat a lánchoz, a fékkábelhez, a támasztékhoz és más alkatrészekhez.
6. Ha a sérülékeny alkatrészek sérültek, például: fékvezeték, fékbőr, fékbetét, izzó, biztosíték stb. Kérjük, keresse meg a helyi karbantartási központot a csere érdekében, de feltétlenül cserélje ki az alkatrészek azonos modellspecifikációival.

Kormány magcsavar rögzítési nyomatéka, kombinált kormánycsukló csavar rögzítési nyomatéka, nyeregcsipesz csavar rögzítési nyomatéka, első kerék rögzítési nyomatéka ajánlott nyomaték nem kevesebb, mint 18 NM; A központi tengely záróanya és a hátsó kerék rögzítéséhez ajánlott nyomaték nem kevesebb, mint 30 NM. A kormány és a nyeregváz biztonsági vonala nem lehet kitéve a karosszérián kívül.

Motor karbantartása és javítása

1. Ritkaföldfém állandó mágneses egyenáramú kefe nélküli, külső rotoros agymotorral felszerelt, bármilyen lassító mechanizmus és szénkefe nélkül, amely alapvetően karbantartásmentes.
2. Ne nyissa fel a motoralapot és a végburkolatot a tömítés után.
3. Tartsa tisztán a motort, ne kerüljön idegen anyag, korrozív folyadék, gáz a motorba, ne ütögesse és ne süsse a motorházát, hogy ne sérüljön a motor.

Ha a probléma továbbra is fennáll, kérjük, forduljon a Fiido ügyfélszolgálati csapatához.

Akkumulátor karbantartása és javítása

1. A lítium akkumulátor nagy kapacitású, hosszú élettartamú, karbantartásmentes, könnyű, szennyezésmentes stb. jellemzőkkel rendelkezik. Élettartama szorosan összefügg a használati móddal. Ne tárolja krónikusan, kérjük, alakítsa ki a gyakori töltés szokását.
2. Javasoljuk, hogy minden alkalommal 5-7 órán át töltse, és a leghosszabb időtartam ne haladja meg az 1 napot. A lítium akkumulátornak nincs memóriaeffektusa, a töltéssel együtt használható.
3. Ügyeljen arra, hogy havonta legalább két órán át töltse krónikus tárolási körülmények között. Ne tárolja az akkumulátort áramveszteséggel. Ha az akkumulátor feszültsége eléri a kisülési állapotot, helyrehozhatatlan károkat okoz.

   Ne szerelje szét a régi akkumulátort engedély nélkül, azt a szabályoknak megfelelően kell gyűjteni.

   Ne tegye tűz vagy magas hőmérsékletű forrás közelébe, ne dobja tűzbe, és ne tegye ki a napnak.

Fényvisszaverő óvintézkedések

1. A fényvisszaverő eszköz nem hiányozhat, ha hiányzik, kérjük, azonnal vegye fel a kapcsolatot az értékesítés utáni csapattal a cseréhez, és a beépítési helyzetnek meg kell egyeznie az eredeti kerékpárral.
2. A Fiido fényvisszaverő rögzítve van a járművön, kérjük, ne változtassa meg a helyzetét, ne módosítsa, ne szerelje szét stb.
3. Minden használat előtt ellenőrizze a fényvisszaverő normál működését, és tartsa tisztán a felületet.
4. A fényvisszaverő eszközt nem szabad poggyászokkal, gyermekülésekkel, ruházattal és egyéb tárgyakkal letakarni, különben biztonsági kockázatot okozhat.

Hibakód leírása

Hibakód	Hiba jelenség
E1	Kommunikációs problémák
E2	Gázkar problémák
E3	Fékkapcsoló problémák
E4	Motor hall szenzor problémák
E5	Motor problémák
E6	Vezérlő problémák
	Túlmelegedés elleni védelem

Általános hiba

Hiba jelenség	Hiba oka	Kizárási mód
Átmenő tápmotor hiba	A szabályozó kormány rossz érintkezése A fék kikapcsoló kapcsolójának rossz érintkezése Motor sérülése Vezérlő sérülése Meglazult csatlakozó	Szabályozó kormány cseréje Fék kikapcsoló kapcsoló cseréje Motor csere Vezérlő cseréje vagy javíttatása Csatlakozó ellenőrzése
Hatótáv hiánya	Gumiabroncs nyomás hiánya Alultöltött vagy hibás töltő Öregedő akkumulátor vagy sérült akkumulátor Több emelkedő, vihar, gyakori fékezés, túlterhelés stb.	Fújja fel a gumiabroncsot Teljesen feltöltve, ellenőrizze a töltőt Akkumulátor csere Pendal üzemmód használata
Nehézség a töltésben	Meglazult dugó Leválasztott akkumulátor kábel Sérült töltő	Húzza meg az aljzatot és a csatlakozót Hegesztett csatlakozó Töltő csere

Szervizkönyv

Műszaki adatok

Tulajdonság index	Elem	T2
Termék mérete	Összecsukás előtt: Hossz*Szélesség*Magasság (mm)	1860*730*1190
	Gumiabroncsok (hüvelyk)	20*4.0
Termék súlya	Nettó súly	39,5 kg(87 font)
Lovaglási követelmény	Maximális terhelés	120 kg(265 font)
	Alkalmazható életkor	16+
	Alkalmazható magasság	155 cm(5'1") - 200 cm(6'7")
Fő specifikáció	Sorozatszám elhelyezkedése	A váz alatt
	Maximális sebesség	15,5 MPH (25 km/h)
	Keréktávolság (mm)	1280
	Átvitel	7S
	Rásegítő rendszer	3/5 sebességfokozat
	Átviteli arány	52T:14 - 28T
	Alkalmazható út	Városi aszfaltburkolat/sík burkolat
	Üzemi hőmérséklet	-10° ~50°
	Vízálló besorolás	IP54
Akkumulátor	Névleges feszültség (V)	48
	Akkumulátor típusa	Lítium akkumulátor
	Névleges kapacitás (Wh)	998,4
	Akkumulátor kezelő rendszer	Túlmelegedés/rövidzárlat/túláram és túltöltés elleni védelem
Motor	Nyomaték(N·m)	55
	Névleges sebesség(r/min)	400
	Motor típusa	Kefés, áttételes motor
	Alacsonyfeszültség elleni védelem (V)	39±1
	Túláram elleni védelem (A)	25±1
Töltő	Bemeneti feszültség (V)	100-240
	Kimeneti feszültség (V)	54,6
	Kimeneti áram (A)	3
	Töltési idő (óra)	7
Egyéb	Első lámpa	LED
	Hátsó lámpa	LED
	Lovaglási mód	Elektromos mód+Rásegítő mód+Pedál mód

• A fenti adatok 5%-os gyártási tűrést engednek meg.
• A kerékpár átvétele után előfordulhatnak eltérések az egyes tartozékok és a kijelzőrajzok között, amelyek a különböző tételek miatt eltérőek, és nem befolyásolják a használatot.

Biztonsági óvintézkedések

1. Kérjük, kövesse az ebben az útmutatóban található óvintézkedéseket a kockázatok hatékony csökkentése érdekében. Amikor nyilvános helyre lép, kérjük, tartsa be a nemzeti és helyi előírásokat, legyen éber lovaglás közben, és tartson ésszerű biztonságos távolságot más emberektől és járművektől.
2. Kérjük, a használati útmutató utasításai szerint járjon el, az utasítások be nem tartásából eredő veszteséget maga viseli.
3. Ez a termék nem professzionális terepjáró jármű, ne használja ezt a terméket terepjáró jármű szabványok szerint.
4. Az első lovagláskor kérjük, ne válasszon olyan területet, ahol sok gyermek, gyalogos, háziállat, jármű vagy más akadály és potenciális veszélyforrás található. Kérjük, ismerje meg a kerékpárt, mielőtt közúton lovagolna.
5. Minden lovaglás előtt gondosan ellenőrizze, hogy a rögzítők nem lazultak-e meg, vagy a részek nem sérültek-e meg. Ha szokatlan zajt hall, kérjük, azonnal hagyja abba a lovaglást, és forduljon az értékesítés utáni csapathoz segítségért.
6. A sérülés kockázatának csökkentése érdekében kérjük, olvassa el és kövesse az összes "Figyelem", "Veszély" és "Figyelmeztetés" utasítást ebben a felhasználói kézikönyvben. Ne száguldjon, és semmilyen körülmények között ne lovagoljon motorizált úton.
7. Biztonsági okokból a felhasználónak 16 évnél idősebbnek kell lennie. A következő körülmények között lévő felhasználók számára erősen nem ajánlott a termék használata:
   • Alkohol vagy kábítószer hatása alatt álló személyek.
   • Olyan személyek, akik betegség miatt nem képesek megerőltető fizikai tevékenységre.
   • Olyan személyek, akik nem képesek fenntartani az egyensúlyt, vagy akiknek egyensúlyát a motoros készségek károsítják.
   • Olyan személyek, akiknek súlya meghaladja a maximális terhelési határt (a maximális terhelés 120KG/265 font). - Terhes nők.
8. Kérjük, óvatosan lovagoljon hóban, esőben, nedves úton, jégen és más rossz időjárási körülmények között. Ne lovagoljon túl magas vagy túl nagy akadályokon, különben nagyon valószínű, hogy elveszíti az egyensúlyát vagy a tapadást, és sérüléseket okozhat.
9. Ne próbálja meg tölteni, amíg a töltő vagy a tápegység nedves, kérjük, kövesse a helyi biztonsági előírásokat, ha nyilvános területen kell töltenie a kerékpárt.
10. A hatékony védelem és a lehető legkényelmesebb használat érdekében kérjük, feltétlenül használjon Fiido specifikus alkatrészeket.
11. Ha át kell alakítania a kerékpárját, kérjük, kövesse a helyi törvényeket és előírásokat, a Fiido értékesítés utáni csapatával folytatott konzultációt követően óvatosan járjon el. A jogosulatlan módosítások által okozott súlyos sérülések és/vagy károk a garancia érvényét vesztik.

Ha bármilyen kérdése vagy javaslata van ezzel a felhasználói kézikönyvvel kapcsolatban, kérjük, vegye fel velünk a kapcsolatot a következő e-mail címen:
Kapcsolatfelvétel: support@fiido.com

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

FIIDO T2 kézikönyv letöltése

Elérhető nyelvek
