FIIDO T2 vadovas

Įvadas

NEEKSPLOATUOKITE DVIRAČIO, KOL NESUPRASITE, KAIP JUO NAUDOTIS.
Šiame vadove pristatysime FIIDO T2 specifikaciją, montavimą, naudojimą, atsargumo priemones ir priežiūrą. Įsitikinkite, kad žinote viską, ką reikia žinoti apie dviratį, kuris pristatomas šiame vadove. Jei turite klausimų, susisiekite su FIIDO garantinio aptarnavimo komanda arba mūsų vietiniu aptarnavimo centru ir jums bus nedelsiant pateiktas atsakymas bei tinkamas sprendimas.

Produkto pristatymas

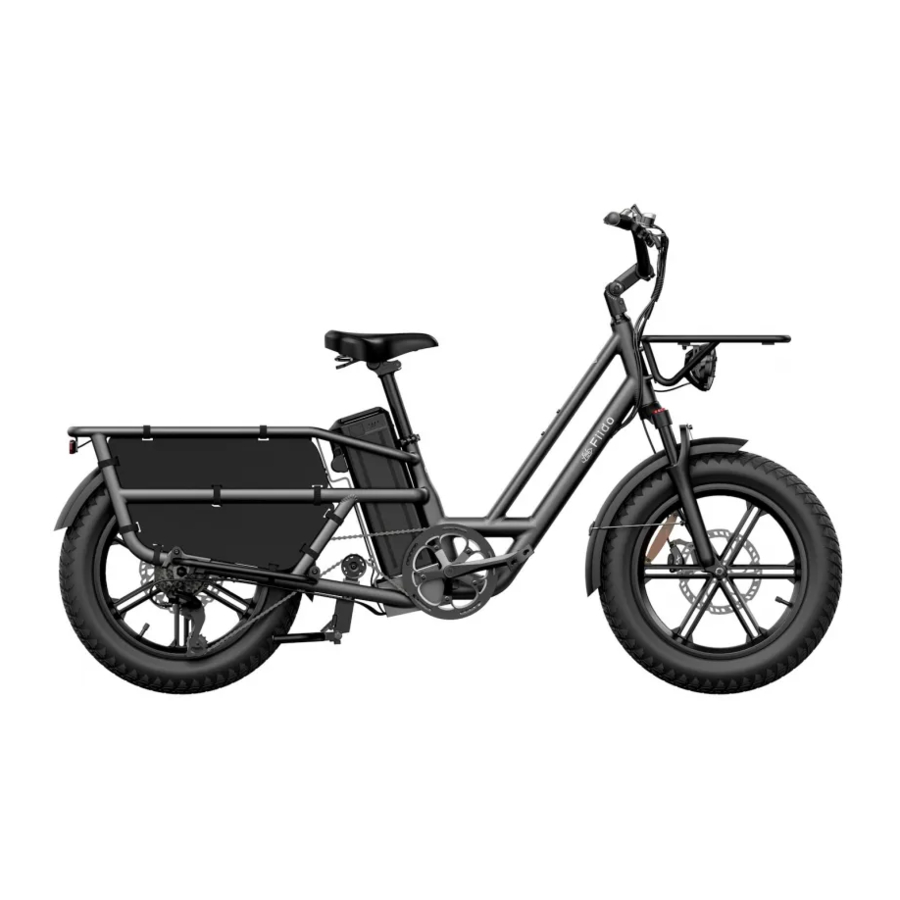

Dviračio apžvalga

FIIDO T2 Longtail elektrinis dviratis yra universalus ir praktiškas elektrinis dviratis. Nesvarbu, ar jums jo reikia kelionėms į darbą ir atgal, apsipirkti maisto produktais, išvykoms į stovyklą ar įrangai gabenti, FIIDO T2 Longtail elektrinis dviratis pasižymi universalumu.
FIIDO T2 gali įveikti įvairius reljefus, įskaitant miesto gatves, žvyrkelius ir lengvus bekelės takus. FIIDO T2 siūlo 5 PAS režimus ir yra su didelės talpos baterijomis, kurių talpa yra 998,4 Wh. Vienu įkrovimu galite nuvažiuoti didelius atstumus, paprastai nuo 80 iki 150 kilometrų ar daugiau, priklausomai nuo baterijos talpos ir važiavimo sąlygų.
Važiuodami su FIIDO T2, atrakinsite begalines važiavimo galimybes. 2

Pakavimo sąrašas

Dviračio dalys

Dviračio priedai

Įrankiai

*Atidžiai patikrinkite, ar visos prekės yra pilnos ir nepažeistos. Jei yra kokių nors problemų, pvz., trūksta ar pažeista, kuo greičiau susisiekite su oficialia garantinio aptarnavimo komanda.

Dviračio diagramos

*Neprofesionalams draudžiama padėti ir surinkti bateriją. Kreipkitės į garantinio aptarnavimo komandą dėl pagalbos.

Funkcijos aprašymas

Vairas

Baterija

Naudojimo vadovas

Diegimo vadovas

Pagrindinis dviračio įrengimas buvo atliktas dar prieš išvežant jį iš gamyklos. Kai gausite dviratį, jums tereikės sumontuoti vairą, krepšius, priekinį žibintą, priekinį ratą, pedalus ir užfiksuoti sėdynę. Vairo montavimas

Vairo montavimas

1. Nuimkite apsauginę įvorę nuo šakės stovo: naudokite šešiabriaunį įrankį, kad atsuktumėte stovo varžtą ir nuimtumėte apsauginę įvorę.

2. Sumontuokite kotą: sulygiuokite kotą su vairo kolonėle ir.

3. Užfiksuokite kotą: naudokite šešiabriaunį įrankį, kad tvirtai užfiksuotumėte koto varžtus, kad jie neatsilaisvintų.

4. Sureguliuokite dviračio priekį: sureguliuokite dviračio priekį kaip aukščiau esančiame paveikslėlyje, sulygiuokite kotą su priekiniu ratu, įsitikinkite, kad jie yra vienoje linijoje, ir tada paeiliui užfiksuokite varžtą kairėje ir dešinėje rankenos pusėse.

Priekinio rato montavimas

1. Pirmiausia išimkite veržlę ir movą ant rato.

2. Įstatykite priekinę ašį į priekinį ratą, atkreipkite dėmesį, kad ant priekinės ašies yra veržlė, kuri turėtų būti dedama ant galo be disko.

3. Tada uždėkite šakę ant rato ašies, įdėkite movą ir priveržkite veržlę.

4. Naudodami atvirą veržliaraktį ir galinį veržliaraktį, tvirtai priveržkite veržles abiejose pusėse.


Purvasargių montavimas

1. Įkiškite priekinį purvasargį per padangos ir šakės tarpą, tada tvirtai prisukite.

2. Priveržkite varžtus abiejose purvasargio lazdos pusėse, kad užbaigtumėte purvasargio montavimą.


Priekinio krepšio montavimas

1. Sulygiuokite keturias priekinio krepšio skylutes su keturiomis dviračio galvos skylutėmis ir priveržkite varžtus.

2. Įkiškite priekinio žibinto laidą: sulygiuokite priekinį žibintą su geltonu sąsajos laidu, skirtu dviračio galvai, vadovaudamiesi rodyklės kryptimi ant sąsajos. Įkiškite sąsają, kad užbaigtumėte dviračio krepšio priekinio žibinto montavimą.


Pedalų montavimas

Naudokite atvirą įrankių maišelio veržliaraktį, įsukite pedalo veleną į srieginę skylę ir priveržkite rodyklės kryptimi.

Montuodami pedalą, atkreipkite dėmesį į kairįjį / dešinįjį pedalą, atitinkantį kairįjį / dešinįjį švaistiklį, pedalo varžtas ir švaistiklio vidus yra atitinkamai pažymėti L (kairė) / R (dešinė). Tinkamai sumontuokite pedalą, kad jis neišslystų iš švaistiklio.

Pirmas kartas naudojant

Prieš važiuodami, vadovaukitės montavimo vadovu, kad tinkamai sumontuotumėte komponentus, patikrinkite, ar tvirtinimo detalės neatsilaisvinusios, užtikrinkite pakankamą galią ir pasirūpinkite tinkama apsauga važiuodami.

1. Sureguliuokite sėdynę
   Sureguliuokite sėdynę į tinkamą važiavimo aukštį pagal savo ūgį.
   (rekomenduojamas aukštis yra tada, kai balnelis yra viename lygyje su vartotojo dubeniu stovint natūraliai. Reguliavimo aukštis negali viršyti saugos linijos)

2. Įjunkite maitinimą ir sureguliuokite amortizacinę šakę
   1. Naudokite raktą, kad įjungtumėte akumuliatoriaus maitinimą, ilgai paspauskite " " ekrano mygtuką, kad įjungtumėte dviračio maitinimą.
   2. Sureguliuokite priekinę amortizaciją pagal važiavimo reikalavimus: pasukite kairįjį priekinės šakės mygtuką "+" kryptimi, kad sukietintumėte priekinę šakę (greitesnis atšokimo greitis). Pasukite "-" kryptimi, kad suminkštintumėte priekinę šakę (lėtesnis atšokimo greitis);

3. Sureguliuokite galios pagalbos pavarą
   Perjunkite ir pasirinkite važiavimo režimą pagal važiavimo kelio sąlygas ir asmeninius poreikius.
   1. Elektrinis režimas: aprūpintas grynu elektriniu režimu, švelniai paspauskite elektrinio režimo mygtuką, kad perjungtumėte į gryną elektrinį režimą, kuo stipresnis paspaudimas, tuo didesnis greitis
   2. Galios pagalbos režimas: aprūpintas 3/5 galios pagalbos pavaromis, spustelėkite galios pagalbos pavaros mygtuką, kad perjungtumėte pavarą. 1-oji pavara tinka palyginti lygioms kelio sąlygoms, kuo didesnis / didesnis kelio nuolydis, tuo didesnė pavara gali būti atitinkamai sureguliuota.
      Dėmesio: kai dviratis yra PAS 3/5 būsenoje, dar kartą spustelėkite galios pagalbos pavaros mygtuką ir dviratis bus PAS 0 būsenoje, iki to laiko pavaros ekranas nebus apšviestas, o variklis bus išjungtas. Tačiau kiti komponentai taip pat gali veikti. Dviratis bus pedalų režime.
      Dviratis turi gamyklinius nustatymus 3 galios pagalbos pavarose, jei jums reikia nustatyti jį į 5 galios pagalbos pavaras, atsisiųskite Fiido APP ir valdykite jį.

4. Pradėkite važiuoti
   Prieš pradėdami važiuoti, pasirūpinkite atitinkama apsauga.

5. Stabdymo įvadas
   Kairėje pusėje yra priekinis stabdys, dešinėje pusėje yra galinis stabdys. (JK versija: kairėje pusėje galinis stabdys, dešinėje pusėje priekinis stabdys.)
   Važiuojant rekomenduojama pirmiausia naudoti galinį stabdį, tada priekinį stabdį, kad sulėtintumėte greitį, kad sustotų, kad išvengtumėte kritimo nelaimės, kurią sukelia pusiausvyros problemos dėl skubaus priekinio rato stabdžio.

6. Kaip ištraukti akumuliatorių
   1. Paspauskite ir perjunkite raktą į "UNLOCK" (atrakinti) padėtį

   2. Paspauskite juostą ir pakelkite balnelį

   3. Suimkite už rankenos ir ištraukite akumuliatorių


Įkrovimo instrukcijos

Akumuliatorius tiekiamas su nedideliu kiekiu elektros energijos, prieš pirmą kartą naudodami įsitikinkite, kad jį visiškai įkrovėte prieš važiuodami.

Įkrovimas

1. Įkrovimo jungtis: prijunkite įkroviklio įkrovimo sąsają prie įkrovimo prievado, tada prijunkite įkroviklio maitinimo kištuką prie maitinimo lizdo.
2. Visiškai įkrautas: kai įkroviklio indikatoriaus lemputė šviečia raudonai, tai reiškia, kad įkrovimas vyksta normaliai. Kai lemputė šviečia žaliai, tai reiškia, kad jis visiškai įkrautas.
3. Įkrovimo valanda: įkrovimo valanda yra apie 7-9 valandas, trukmė priklauso nuo situacijos.
4. Atjunkite įkrovimą: kai indikatoriaus lemputė užsidega žaliai, tai reiškia, kad jis visiškai įkrautas. Pirmiausia atjunkite maitinimo kištuką, tada išimkite įkrovimo sąsają iš akumuliatoriaus. Uždarykite akumuliatoriaus dulkių dangtelį.
5. Įkrovimo režimas: dviratis palaiko du įkrovimo režimus: transporto priemonės įkrovimą ir akumuliatoriaus išmontavimo įkrovimą. Kaip išimti akumuliatorių, žr. P14.

1. Įkroviklis turi aukštos įtampos įrenginį, NEREIKIA taisyti be leidimo. Siekiant išvengti pavojaus, akumuliatorius ir įkroviklis turi būti laikomi atokiau nuo vaikų. Aplink akumuliatorius neturi būti degių ir sprogių daiktų (pvz., automobilių sėdynių pagalvėlių, sofų ir kt.)
2. Laikykite akumuliatorių vėdinamoje ir sausoje vietoje ir įsitikinkite, kad nekraunate lauke, kad išvengtumėte elektros trumpojo jungimo gaisro ir kitų nelaimingų atsitikimų, kuriuos sukelia lietus ir kiti veiksniai, ir kad skystis ir metalo dalelės nepatektų į elektrines dalis.
3. Įsitikinkite, kad kraunate daugiau nei dvi valandas kas mėnesį chroniškai laikydami. Nelaikykite akumuliatoriaus su energijos praradimu. Kai akumuliatoriaus įtampa pasiekia iškrovos būseną, tai sukels nepataisomą žalą.

Įkrovimas gali būti leidžiamas naudojant viešąją įkrovimo įrangą, tačiau reikėtų visiškai atsižvelgti į akumuliatoriaus ir įkrovimo įrangos atitikimą.

Jei įkrovimo metu atsiranda kokių nors kvapų ar aukšta temperatūra, nedelsdami nutraukite įkrovimą ir kreipkitės į garantinio aptarnavimo komandą pagalbos.

Priežiūros priemonės

Naudojimo atsargumo priemonės

Vartotojai turėtų atkreipti dėmesį į saugų dviračio naudojimą

1. Neparkuokite pastatų vestibiuliuose, evakuacijos laiptinėse, takuose ir prie saugos išėjimų.
2. Nekraukite gyvenamuosiuose pastatuose. Įkrovimas turėtų būti atokiau nuo degių medžiagų ir ne ilgiau kaip 9 valandas.
3. Saugokite, kad vanduo nepatektų į elektros dalis. Valydami dviratį venkite vandens poveikio įkrovimo prievadui, laidų jungtims, saugikliui ir kitoms elektros dalims.
4. Reguliuojant balno aukštį, sėdynės stovo saugos linijos žymė neturėtų būti matoma.
5. Vartotojai ir pardavėjai negali be leidimo keisti laidų, konstrukcijos ir našumo. Pavyzdžiui: pakeisti akumuliatoriaus konfigūraciją, grandinę, padidinti lempos galią, padidinti garsą ir kitus pakeitimus.
6. Prašome savo nuožiūra nekeisti prietaiso fono parametrų, kitaip negalima garantuoti normalaus važiavimo.
7. Prašome neatjungti jokios įtampos laido sąsajos įjungtoje būsenoje, kad nepažeistumėte priedų (pvz., prietaisų skydelio, valdiklio ir kt.)
8. Nelieskite įtampingos dviračio dalies šlapiomis rankomis arba metaliniais laidininkais. Pavyzdžiui: įkrovimo prievadas, įkroviklio kištukas ir kt.
9. Keisdami grandinės pertraukiklius arba saugiklius, naudokite nurodytų modelių ir specifikacijų grandinės pertraukiklius arba saugiklius. Netrumpinkite saugiklių laidų. Grandinės pertraukiklio arba saugiklio kortelės lizdas turi gerai kontaktuoti, kitaip gali įvykti nelaimingų atsitikimų.
10. Prašome be leidimo neišardyti elektros dalių, kad skystis ir metalo dalelės nepatektų į elektros dalis.
11. Nevažiuokite esant blogam orui arba nelaikykite dviračio ilgą laiką saulėje / lietuje, kad detalės nesusidėvėtų.
12. Jei reikia nuvalyti dviratį, nuvalykite kėbulą neutraliu losjonu, sumaišytu su vandentiekio vandeniu. Nenuimkite ir neplaukite vidinių dalių, kad išvengtumėte trumpojo jungimo.

Griežtai draudžiama remontuoti neprofesionalams. Gedimo atveju kreipkitės į garantinio aptarnavimo komandą arba įgaliotą profesionalią techninės priežiūros stotį.

Važiavimo saugumas: laikykitės nacionalinių ir vietinių kelių eismo įstatymų ir kitų teisės aktų, atkreipkite dėmesį į važiavimo saugumą.

1. Vartotojas turi būti vyresnis nei 16 metų. Neskolinkite žmonėms, kurie negali valdyti dviračio, kad išvengtumėte žalos.
2. Važiuokite ne motorinių transporto priemonių juosta, maksimalus greitis ne didesnis kaip 25 km/val.
3. Važiuodami vežkite asmenis ar prekes pagal vietinius įstatymus ir kitus teisės aktus.
4. Važiuodami būtinai dėvėkite tinkamą apsauginį šalmą ir užsekite šalmo vėjo dirželį.
5. Lietingomis ir snieguotomis dienomis stabdymo kelias bus ilgesnis, atkreipkite dėmesį, kad sumažintumėte greitį ir stenkitės nevažiuoti esant blogam orui. Jei vandens lygis pasiekia galinio rato variklio stebulės centrą, gali įvykti vidinis trumpasis jungimas ir elektros dalių pažeidimas, atkreipkite dėmesį.
6. Atidžiai laikykitės vietinių eismo taisyklių. Nevažiuokite išgėrę alkoholio ir visada važiuokite abiem rankomis.
7. Važiavimui rekomenduojami ryškių spalvų, patogūs ir patogūs kostiumai, o važiuojant būtina avėti žemo kulno batus.

Patikrinimas prieš važiuojant: jei pastebėjote kokių nors nukrypimų, laiku suremontuokite arba eikite į vietinį techninės priežiūros punktą remontuoti.

1. Patvirtinkite normalų energijos naudojimą, kai naudojate atramą, o galinis ratas yra pakeltas nuo žemės.
2. Įjunkite maitinimą, patikrinkite, ar indikatoriaus lemputė normali ir ar pakanka maitinimo.
3. Patikrinkite, ar mechaninis skambutis ir priekinis/galinis žibintas yra geros būklės.
4. Patvirtinkite, ar vairas ir sėdynės stulpelis yra sureguliuoti į tinkamą padėtį, kad tvirtinimo varžtai ir greitas atleidimas būtų pritvirtinti. Atkreipkite dėmesį, kad saugos linija neturėtų būti matoma.
5. Patikrinkite priekinę/galinę stabdžių rankeną, stabdžių reguliavimas turėtų užtikrinti, kad stabdys būtų patikimas ir lanksčiai atsistatytų.
6. Patikrinkite, ar padangų slėgis normalus, ar nėra įtrūkimų, nenormalaus susidėvėjimo, vinių, akmenų, stiklo ir kitų aštrių daiktų.
7. Patikrinkite, ar priekinio/galinio rato varžtai yra užrakinti, šoniniai, galiniai ir pedalo atšvaitai yra geros būklės.
8. Patikrinkite, ar priekinis/galinis apšvietimas normalus, ir įsitikinkite, kad važiuodami žibintai gali būti gerai naudojami.
9. Patikrinkite kiekvienos ašies tvirtinimo būklę, kad priekinė/galinė ašys būtų patikimos.
10. Prieš važiuodami patikrinkite, ar rėmo spaustuvas yra užrakintas.

Nenormalus padangų slėgis, padangų įtrūkimai ir nenormalus susidėvėjimas yra pagrindinės vairo gedimo ir padangų sprogimo priežastys.

Dėmesys kelyje

1. Jūsų ir kitų saugumui sąmoningai laikykitės vietinių eismo taisyklių.
2. Prieš važiuodami būtinai dėvėkite apsauginį šalmą, imkitės saugos priemonių ir išlaikykite natūralią laikyseną.
3. Važiavimo pradžioje lėtai įsibėgėkite, kad išvengtumėte energijos švaistymo ar nelaimingų atsitikimų.
4. Norėdami, kad akumuliatorius ir variklis tarnautų ilgiau, pradėdami važiuoti ar lipdami į kalną, pabandykite naudoti galios pagalbos režimą.
5. Norint užtikrinti saugumą, kiek įmanoma reikėtų naudoti ekonominį greitį, kiek įmanoma sumažinti dažną stabdymą, dažną paleidimą, kad būtų taupoma elektra.
6. venkite greičio reguliavimo rankenos priveržimo po stabdymo.
7. Važiuojant purvinose vietose arba nelygiais keliais, kiek įmanoma reikėtų naudoti pedalo režimą.
8. Esant blogam orui, stabdymo kelias turėtų būti atitinkamai padidintas, važiuodami būkite susikaupę ir atsargūs.
9. Įrengta apsauga nuo per didelės srovės. Grandinė gali būti per didelė esant didesniam įkalnės kampui ir didesniam priešpriešinio vėjo greičiui. Geriau naudoti pendal režimą, kitaip energijos suvartojimas gali būti per greitas, kad paveiktų nuotolį, variklis ir elektros prietaisai sudegs. Kėbulas ir elektros dalys neturėtų būti įelektrintos, izoliacijos varžos vertė turi būti ne mažesnė kaip 2M ω.
10. Valdiklis turi apsaugą nuo žemos įtampos, maitinimas bus automatiškai atjungtas, jei įtampa yra mažesnė už žemos įtampos vertę, kad būtų išlaikytas akumuliatoriaus tarnavimo laikas.

Dėmesys stumiant ir parkuojant

1. Stumdami dviratį maitinimas turi būti išjungtas, kad išvengtumėte nelaimingų atsitikimų.
2. Parkavimas turėtų būti ant lygaus paviršiaus ir prižiūrėkite dviratį išjungę maitinimą.
3. Jūsų saugumui reguliariai prižiūrėkite ir valykite dviratį, kad jis būtų geriausios būklės.

Dviračio priežiūra ir remontas

1. Dviratis buvo patikrintas ir sureguliuotas prieš išvežant iš gamyklos, jei kyla problemų, kreipkitės į „ Fiido After Sales Team“ dėl pagalbos.
2. Įprastai rato stipinus reikia reguliuoti kartą po pusės mėnesio važiavimo, kad būtų užtikrintas geriausias naudojimas.
3. Būtinai reguliariai tikrinkite padangų laikymo talpą, kad ji būtų normaliai naudojama.
4. Būtinai patikrinkite pagrindines dalis, tokias kaip vairas, kotas. balnas, sėdynės stulpelis, priekinė/galinė ir centrinė ašis, smagratis ir grandinė, ratai, kad jie būtų normaliai naudojami, atsilaisvinusius veržles ir varžtus reikia laiku priveržti, jei jie atsilaisvino.
5. Naudojimo metu rekomenduojama kas šešis mėnesius į dalis, kurioms reikia sutepti, įpilti 3# kalcio bazės tepimo alyvos (sviesto). (pvz., priekinio/vidurinio/galinio ašies guolio, priekinės šakės dubens grupės, kojinio pedalo guolio ir kt.) Į grandinę, stabdžių trosą, atramą ir kitas dalis kas du mėnesius įpilkite 30# alyvos.
6. Jei pažeistos pažeidžiamos dalys, tokios kaip: stabdžių trosas, stabdžių oda, stabdžių trinkelės, lemputė, saugiklis ir kt. Kreipkitės į vietinį techninės priežiūros centrą, kad pakeistumėte, bet būtinai pakeiskite tos pačios modelio specifikacijos dalimis.

Vairo pagrindinio varžto tvirtinimo momentas, kombinuoto vairo jungties varžto tvirtinimo momentas, balno spaustuvo varžto tvirtinimo momentas, priekinio rato tvirtinimo momentas rekomenduojamas momentas yra ne mažesnis kaip 18 NM; rekomenduojamas momentas tvirtinant centrinio veleno užrakto motiną ir galinį ratą yra ne mažesnis kaip 30 NM. Vairo ir balnelio vamzdžio saugos linija neturėtų būti atidengta už kėbulo ribų.

Variklio priežiūra ir remontas

1. Įrengtas retųjų žemių nuolatinio magneto nuolatinės srovės bešepetėlis, išorinio rotoriaus stebulės variklis, be jokio sulėtinimo mechanizmo ir anglinio šepetėlio, kuriam iš esmės nereikia priežiūros.
2. Neatidarykite variklio pagrindo ir galinio dangtelio po sandarinimo.
3. Laikykite variklį švarų, kad į variklį nepatektų pašalinių medžiagų, korozinio skysčio, dujų, nemuškite ir nekepkite variklio korpuso, kad nepažeistumėte variklio.

Jei problema išlieka, kreipkitės į „ Fiido“ klientų aptarnavimo komandą.

Akumuliatoriaus priežiūra ir remontas

1. Ličio akumuliatorius pasižymi didele talpa, ilgu tarnavimo laiku, nereikalauja priežiūros, yra lengvas, neteršia ir kt. Jo tarnavimo laikas yra glaudžiai susijęs su naudojimo režimu. Nelaikykite chroniškai, įpraskite dažnai krauti.
2. Rekomenduojama krauti 5–7 valandas kiekvieną kartą, o ilgiausias laikas – ne daugiau kaip 1 diena. Ličio akumuliatorius neturi atminties efekto, jį galima naudoti su įkrova.
3. Būtinai kraukite ilgiau nei dvi valandas kiekvieną mėnesį esant chroniškai laikymo sąlygoms. Nelaikykite akumuliatoriaus praradę energijos. Kai akumuliatoriaus įtampa pasiekia iškrovos būseną, tai sukels neatitaisomą žalą.

   Neišardykite seno akumuliatoriaus be leidimo, jis turėtų būti surenkamas pagal taisykles.

   Nebūkite šalia ugnies ar aukštos temperatūros šaltinio, nemeskite į ugnį ir nelaikykite saulėje.

Atšvaito atsargumo priemonės

1. Atšvaito įrenginio negali trūkti, jei jo trūksta, nedelsdami susisiekite su garantinio aptarnavimo komanda, kad jį pakeistų, o montavimo padėtis turėtų atitikti originalų dviratį.
2. „ Fiido“ atšvaitas buvo pritvirtintas ant transporto priemonės, nekeiskite padėties, nemodifikuokite, neišardykite ir pan.
3. Prieš kiekvieną naudojimą būtinai patikrinkite normalią atšvaito funkciją ir laikykite paviršių švarų.
4. Atšvaito įrenginio negalima uždengti bagažu, vaikiškomis kėdutėmis, drabužiais ir kitais daiktais, kitaip tai gali sukelti pavojų saugumui.

Klaidos kodo aprašymas

Klaidos kodas	Klaidos reiškinys
E1	Ryšio problemos
E2	Droselio problemos
E3	Stabdžių svirties problemos
E4	Variklio Holo problemos
E5	Variklio problemos
E6	Valdiklio problemos
	Apsauga nuo perkaitimo

Bendras gedimas

Klaidos reiškinys	Klaidos priežastis	Pašalinimo būdas
Pertekliaus variklio gedimas	Prastas reguliavimo vairo kontaktas Prastas stabdžių atjungimo jungiklio kontaktas Variklio pažeidimas Valdiklio pažeidimas Atsilaisvinusi jungtis	Pakeiskite reguliariai reguliuojamą vairą Pakeiskite stabdžių atjungimo jungiklį Pakeiskite variklį Pakeiskite valdiklį arba kreipkitės į remontą Patikrinkite jungtį
Nepakankamas atstumas	Nepakankamas padangų slėgis Nepakrautas arba sugedęs įkroviklis Senstantis akumuliatorius arba pažeistas akumuliatorius Daugiau įkalnių, gūsių, dažnas stabdymas, perkrova ir kt.	Pripūskite padangą Visiškai įkraukite, patikrinkite įkroviklį Pakeiskite akumuliatorių Naudojant pendal režimą
Sunkumas kraunant	Atsilaisvinęs kištukas Atjungtas akumuliatoriaus kabelis Pažeistas įkroviklis	Priveržkite lizdą ir jungtį Suvirinta jungtis Pakeiskite įkroviklį

Aptarnavimo katalogas

Specifikacijos

Savybių indeksas	Punktas	T2
Produkto dydis	Prieš sulankstant: ilgis*plotis*aukštis (mm)	1860*730*1190
	Padangos (coliais)	20*4.0
Produkto svoris	Neto svoris	39,5 kg (87 lb)
Važiavimo reikalavimai	Maksimali apkrova	120 kg (265 lb)
	Tinkamas amžius	16+
	Tinkamas ūgis	155 cm (5'1") - 200 cm (6'7")
Pagrindinė specifikacija	Serijos numerio vieta	Po rėmu
	Maksimalus greitis	15,5 mylios per valandą (25 km/h)
	Atstumas tarp ratų centrų (mm)	1280
	Transmisija	7S
	Pagalbinė sistema	3/5 pavaros
	Perdavimo santykis	52T:14 - 28T
	Tinkamas kelias	Miesto asfaltas / lygus grindinys
	Darbinė temperatūra	-10° ~50°
	Atsparumo vandeniui klasė	IP54
Baterija	Nominali įtampa (V)	48
	Baterijos tipas	Ličio baterija
	Nominali talpa (Wh)	998.4
	Baterijos valdymo sistema	Apsauga nuo perkaitimo / trumpojo jungimo / viršsrovės ir perkrovimo
Variklis	Sukimo momentas (N·m)	55
	Nominalus greitis (r/min)	400
	Variklio tipas	Besisukantis variklis be šepetėlių
	Apsauga nuo įtampos sumažėjimo (V)	39±1
	Apsauga nuo viršsrovės (A)	25±1
Įkroviklis	Įėjimo įtampa (V)	100-240
	Išėjimo įtampa (V)	54.6
	Išėjimo srovė (A)	3
	Įkrovimo valandos (h)	7
Kita	Priekinis žibintas	LED
	Galinis žibintas	LED
	Važiavimo režimas	Elektrinis režimas + pagalbinis režimas + pedalų režimas

• Aukščiau pateiktiems duomenims leidžiama 5 % gamybos paklaida.
• Gavę dviratį, galite pastebėti tam tikrų skirtumų tarp atskirų priedų ir ekrano brėžinių, kurie skiriasi dėl skirtingų partijų ir neturi įtakos naudojimui.

Atsargumo priemonės

1. Laikykitės šioje instrukcijoje pateiktų atsargumo priemonių, kad veiksmingai sumažintumėte riziką. Įeidami į viešąsias erdves, laikykitės nacionalinių ir vietinių taisyklių, važiuodami būkite budrūs ir laikykitės pagrįsto saugaus atstumo nuo kitų žmonių ir transporto priemonių.
2. Prašome dirbti pagal vartotojo vadovo instrukcijas, nuostolius, atsiradusius dėl instrukcijų nesilaikymo, padengia pats asmuo.
3. Šis gaminys nėra profesionali bekelės transporto priemonė, nenaudokite šio gaminio pagal bekelės transporto priemonės standartus.
4. Pirmą kartą važiuodami nepasirinkite vietos, kurioje yra daug vaikų, pėsčiųjų, naminių gyvūnėlių, transporto priemonių ar kitų kliūčių ir galimų pavojų. Prieš važiuodami viešuoju keliu, susipažinkite su dviračiu.
5. Prieš kiekvieną važiavimą atidžiai patikrinkite, ar tvirtinimo detalės nėra atsilaisvinusios arba dalys nepažeistos. Jei girdite neįprastą triukšmą, nedelsdami nustokite važiuoti ir kreipkitės į garantinio aptarnavimo komandą pagalbos.
6. Kad sumažintumėte traumų riziką, perskaitykite ir laikykitės visų "Atsargumo", "Pavojus" ir "Įspėjimo" instrukcijų, pateiktų šiame vartotojo vadove. Neviršykite greičio ir jokiu būdu nevažiuokite motorizuotame kelyje.
7. Saugumo sumetimais vartotojas turi būti vyresnis nei 16 metų. Vartotojams, kuriems yra šios aplinkybės, primygtinai nerekomenduojama naudoti šio gaminio:
   • Žmonės, kuriuos paveikė alkoholis ar narkotikai.
   • Žmonės, kurie dėl ligos negali užsiimti sunkiu fiziniu krūviu.
   • Žmonės, kurie negali išlaikyti pusiausvyros arba kurių pusiausvyrą sutrikdo motoriniai įgūdžiai.
   • Žmonės, kurių svoris viršija maksimalią apkrovos ribą (maksimali apkrova yra 120 kg / 265 lb). - Nėščia moteris.
8. Prašome važiuoti atsargiai sniegu, lietumi, šlapiu keliu, ledu ir kitais blogais orais. Negalima važiuoti per aukštas ar per dideles kliūtis, kitaip labai tikėtina, kad prarasite pusiausvyrą ar sukibimą ir susižalosite.
9. Nemėginkite įkrauti, kai įkroviklis arba maitinimo šaltinis yra šlapias, laikykitės vietinių saugos taisyklių, jei jums reikia įkrauti dviratį viešoje vietoje.
10. Norėdami užtikrinti veiksmingą apsaugą ir kiek įmanoma patogiau sau, būtinai naudokite konkrečias Fiido dalis.
11. Jei jums reikia modernizuoti savo dviratį, laikykitės vietinių įstatymų ir taisyklių, pasikonsultavę su Fiido garantinio aptarnavimo komanda, tada elkitės atsargiai. Dėl neteisėto modifikavimo padaryti sunkūs sužalojimai ir (arba) žala panaikins garantiją.

Jei turite klausimų ar pasiūlymų dėl šio vartotojo vadovo, susisiekite su mumis šiuo pašto adresu
Susisiekite su mumis: support@fiido.com

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti FIIDO T2 vadovas

Prieinamos kalbos
