FIIDO D11 vadovas

Produkto pristatymas

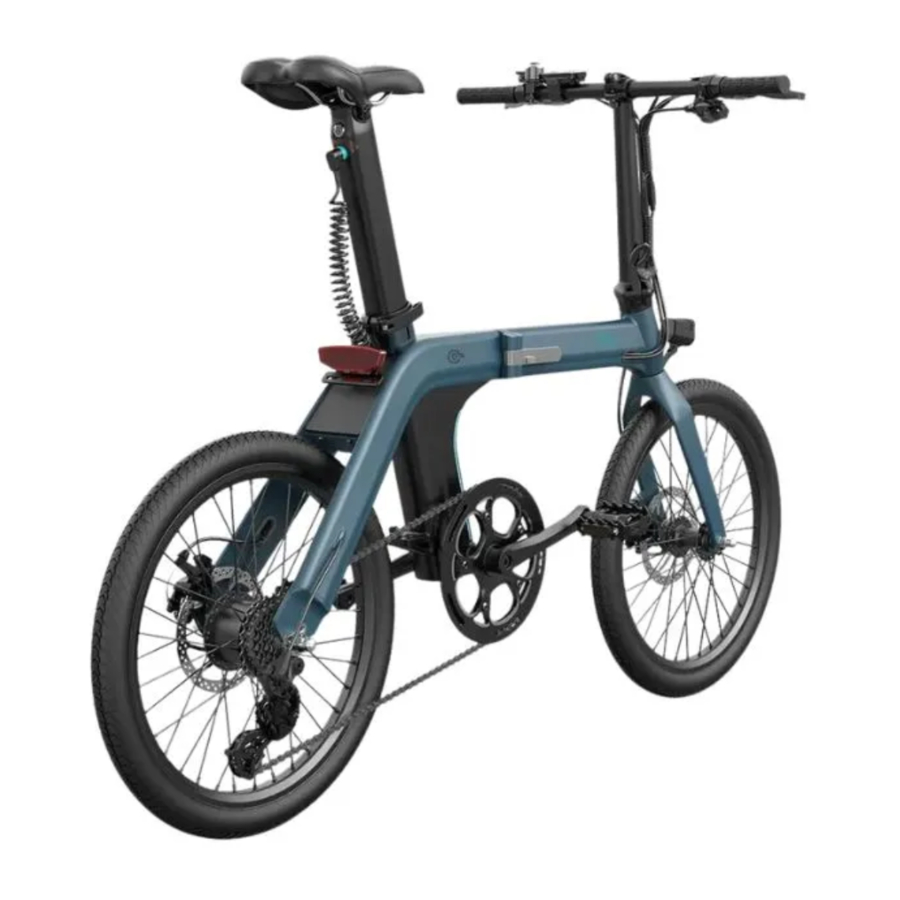

Dviračio apžvalga

D11 atitinka tipinę minimalistinę Fiido dizaino estetiką, iš naujo išrandant dviratį ir pašalinant nereikalingas linijas. Naudojamas aviacinės klasės aliuminio lydinio rėmas ir magnio lydinio priekinės šakės svirtis. Kalbant apie medžiagas, jis yra lengvas, tik 18,5 kg. Patentuotas sėdynės stovo akumuliatoriaus integruoto galinio žibinto dizainas, suteikiantis 11,6 Ah didelės akumuliatoriaus talpos ribotoje erdvėje ir 100 km atstumą. Baterija yra išimama įkrovimui, išlieka ne tik grožis ir patogumas, bet ir išsprendžiama kelionės įkrovimo problema.

Fiido D11 turi 3 važiavimo režimus, 3 galios pavaras, 7 greičių transmisijos sistemą, kad suteiktų turtingesnę važiavimo patirtį. Dviratį galima sulankstyti į tris dalis, o sulanksčius galima stumti, praplečiant daugiau važiavimo dviračiu scenų.

Pakavimo sąrašas

*Atidžiai patikrinkite, ar visi elementai yra pilni ir nepažeisti. Jei kyla kokių nors problemų, pvz., trūksta ar sugadinta, kuo greičiau susisiekite su oficialia garantinio aptarnavimo komanda.

Dviračio schemos

*Neprofesionalams draudžiama padėti ir surinkti akumuliatorių. Kreipkitės į garantinio aptarnavimo komandą, kad gautumėte pagalbos.

Funkcijos aprašymas

Dviratis

Akumuliatorius

Naudojimo vadovas

Įdiegimo vadovas

Pagrindinis dviračio įdiegimas buvo atliktas prieš išvežant iš gamyklos. Gavę dviratį, turėsite tik išskleisti kotą, įdėti sėdynės statramsčio akumuliatorių ir pedalus, kad įdiegimas būtų baigtas.

Koto išskleidimas

1. Atidarykite greitojo atleidimo įtaisą, sureguliuokite vairo kryptį į viršų, kad atlaisvintumėte laidą.

   Vykdykite instrukcijas, kitaip galite pažeisti laidą.

2. Pakelkite kotą iš apačios į viršų, atidarykite koto spaustuką, sureguliuokite vairą ir uždarykite koto spaustuką.

3. Sureguliuokite vairo kryptį, kad jis būtų 15°-20° kampu su horizontalia linija, tada uždarykite greitojo atleidimo įtaisą, kad užbaigtumėte koto išskleidimą.


Sėdynės statramsčio akumuliatoriaus įdiegimas

1. Atidarykite sėdynės spaustuką, įdėkite sėdynės statramsčio akumuliatorių.

2. Sureguliuokite sėdynės statramsčio akumuliatorių į tinkamą aukštį, rekomenduojamas aukštis yra tada, kai balnelis yra viename lygyje su naudotojo dubeniu, kai jis stovi natūraliai.
   (Minimalus balnelio aukštis negali viršyti akumuliatoriaus sėdynės vamzdžio ribos, o didžiausias aukštis negali viršyti MIN linijos ant sėdynės statramsčio akumuliatoriaus saugos skalės.)

3. Užsekite sėdynės spaustuką, kad sėdynės statramsčio akumuliatorius nenuslystų žemyn (Dėmesio: jei sėdynės spaustukas yra gana laisvas, atidarykite sėdynės spaustuką ir priveržkite veržles, kad sėdynės statramsčio akumuliatorius neatsilaisvintų važiuojant)

4. Įkiškite akumuliatoriaus maitinimo laidą į akumuliatoriaus maitinimo jungtį, kad užbaigtumėte sėdynės statramsčio akumuliatoriaus įdiegimą.


Pedalų įdiegimas

Naudokite atvirą veržliaraktį iš įrankių krepšio, įsukite pedalo veleną į sriegio angą ir priveržkite rodyklės kryptimi.

Įdėdami pedalą, atkreipkite dėmesį į kairįjį / dešinįjį pedalą, atitinkantį kairįjį / dešinįjį švaistiklį, pedalo varžtas ir švaistiklio vidus yra atitinkamai pažymėti L (kairė) / R (dešinė). Tinkamai įdėkite pedalą, kad jis neišslystų iš švaistiklio.

Naudojimas pirmą kartą

Prieš važiuodami tinkamai įdiekite komponentus vadovaudamiesi diegimo vadovu, patikrinkite, ar tvirtinimo detalės yra atlaisvintos, užtikrinkite pakankamą galią ir pasirūpinkite tinkama apsauga važiuodami.

1 žingsnis: sureguliuokite sėdynę

Sureguliuokite sėdynę į tinkamą važiavimo aukštį pagal savo ūgį (rekomenduojamas aukštis yra tada, kai balnelis yra viename lygyje su naudotojo dubeniu, kai jis stovi natūraliai. Reguliavimo aukštis negali viršyti saugos linijos)

2 žingsnis: įjunkite maitinimą

1. Spustelėkite ON/OFF (įjungimo/išjungimo) mygtuką, kad įjungtumėte akumuliatorių ir dviračio maitinimą.
2. Paspauskite mygtuką "M" (M) 3 sekundes, kai užsidega ekranas, jis pradeda veikti, ta pati instrukcija, kaip išjungti maitinimą.


3 žingsnis: sureguliuokite pagalbinę pavarą

Perjunkite ir pasirinkite važiavimo režimą pagal važiavimo kelio sąlygas ir asmeninius poreikius.

1. Elektrinis režimas: Įrengtas grynas elektrinis režimas, švelniai paspauskite elektrinio režimo mygtuką, kad perjungtumėte į gryną elektrinį režimą, kuo stipriau paspausite, tuo didesnis greitis
2. Pagalbinis režimas: Įrengtos 3/5 pagalbinės pavaros, spustelėkite pagalbinės pavaros mygtuką, kad perjungtumėte pavarą. 1-oji pavara tinka santykinai lygioms kelio sąlygoms, kuo didesnis / didesnis kelio nuolydis, tuo didesnę pavarą galima atitinkamai reguliuoti.

Dėmesio: Kai dviratis veikia PAS 3/5 būsenoje, dar kartą spustelėkite pagalbinės pavaros mygtuką ir dviratis bus PAS 0 būsenoje, tada pavaros ekranas nebus apšviestas ir variklis bus išjungtas. Tačiau kiti komponentai gali veikti taip pat. Dviratis veiks pedalų režimu.
Dviratis buvo nustatytas gamyklos nustatymuose su 3 pagalbinėmis pavaromis, jei jums reikia nustatyti jį su 5 pagalbinėmis pavaromis, atsisiųskite programėlę Fiido APP ir ją valdykite.

4 žingsnis: pradėkite važiuoti

Prieš pradėdami važiuoti, pasirūpinkite atitinkama apsauga.

5 žingsnis: stabdymo įvadas

Kairėje pusėje yra priekinis stabdys, dešinėje pusėje yra galinis stabdys. (JK versija: kairėje pusėje galinis stabdys, dešinėje pusėje priekinis stabdys.)
Važiuojant rekomenduojama pirmiausia naudoti galinį stabdį, o po to priekinį stabdį, kad sumažintumėte greitį ir sustotumėte, kad išvengtumėte kritimo dėl pusiausvyros problemų, atsirandančių dėl skubaus priekinio rato stabdymo.

Įkrovimo instrukcijos

Sėdynės statramsčio akumuliatorius tiekiamas su nedideliu kiekiu elektros, prieš naudodami pirmą kartą, įsitikinkite, kad jis įkrautas iki galo prieš važiuodami.

Įkrovimas

1. Įkrovimo prijungimas: prijunkite įkroviklio įkrovimo sąsają prie įkrovimo prievado, tada prijunkite įkroviklio maitinimo kištuką prie maitinimo lizdo.
2. Visiškai įkrauta: kai įkroviklio indikatoriaus lemputė dega raudonai, tai reiškia, kad įkrovimas normalus. Kai lemputė šviečia žaliai, tai reiškia, kad ji visiškai įkrauta.
3. Įkrovimo valanda: Įkrovimo valanda yra apie 5-7 valandas, trukmė priklauso nuo situacijos.
4. Atjunkite įkrovimą: kai indikatoriaus lemputė užsidega žaliai, tai reiškia, kad ji visiškai įkrauta. Pirmiausia atjunkite maitinimo kištuką, tada išimkite įkrovimo sąsają iš akumuliatoriaus. Uždarykite akumuliatoriaus apsauginį dangtelį.
5. Įkrovimo režimas: dviratis palaiko du įkrovimo režimus: transporto priemonės įkrovimas ir akumuliatoriaus išmontavimo įkrovimas. Žiūrėkite, kaip išimti akumuliatorių.


Sulankstymo instrukcijos

Nuleiskite sėdynės statramstį

Pakelkite sėdynės spaustuką į viršų, kad jis būtų atidarytas. Švelniai paspauskite sėdynės statramstį iki galo. Paspauskite sėdynės spaustuką žemyn, kad jis būtų uždarytas.

Sulenkite kotą

1. Laikykite koto saugos kabliuką ir atidarykite jį, kad nuleistumėte kotą.
2. Tvirtai paspauskite ant sidabrinio koto užrakto, kol kotas galės pasisukti. Švelniai pasukite kotą žemyn ir padėkite jį apačioje.

Stumkite transmisijos linijos vamzdį žemyn, kad išvengtumėte koto ir tada suspauskite jį, kad nepažeistumėte transmisijos linijos vamzdžio po sulankstymo ir užbaigtumėte koto sulankstymą.

Sulenkite karkasą

1. Atidarykite saugos kabliuką, atidarykite rėmo spaustuką į išorę ir laikykite jį atidarytą.
2. Sulenkite priekinę dviračio dalį atgal, kad užbaigtumėte dviračio sulankstymą.

Priežiūros priemonės

Naudojimo atsargumo priemonės

Naudotojai turėtų atkreipti dėmesį į dviračio naudojimo saugumą

1. Nestatykite transporto priemonių pastatų vestibiuliuose, evakuacijos laiptinėse, takuose ir saugos išėjimuose.
2. Nekraukite gyvenamuosiuose pastatuose. Įkrovimas turi būti atokiau nuo degių medžiagų ir ne ilgiau kaip 9 valandas.
3. Saugokite, kad vanduo nepatektų į elektros dalis. Valydami dviratį, venkite vandens poveikio įkrovimo prievadui, laidų jungtims, saugikliui ir kitoms elektros dalims.
4. Reguliuojant balnelio aukštį, neturi būti matoma sėdynės stovo saugos linijos žyma.
5. Naudotojai ir pardavėjai neturi be leidimo montuoti laidų ir keisti konstrukcijos bei veikimo. Pavyzdžiui: pakeisti akumuliatoriaus konfigūraciją, grandinę, padidinti lempos galią, padidinti garsą ir kitus pakeitimus.
6. Prašome savo noru nekeisti prietaiso fono parametrų nustatymų, kitaip negalima garantuoti normalaus važiavimo.
7. Prašome neatjungti jokios įtampos laidų sąsajos, kai įjungtas maitinimas, kad nepažeistumėte priedų (pvz., prietaisų skydelio, valdiklio ir t. t.)
8. Nelieskite dviračio dalių, kuriose yra įtampa, šlapiomis rankomis arba metaliniais laidininkais. Pavyzdžiui: įkrovimo prievadas, įkroviklio kištukas ir kt.
9. Keičiant grandinės pertraukiklius arba saugiklius, naudokite nurodytų modelių ir specifikacijų grandinės pertraukiklius arba saugiklius. Netrumpinkite saugiklių laidų. Grandinės pertraukiklio arba saugiklio kortelės lizdas turi gerai kontaktuoti, kitaip gali įvykti nelaimingų atsitikimų.
10. Prašome neardyti elektros dalių be leidimo, kad skysčiai ir metalo dalelės nepatektų į elektros dalis.
11. Nevažiuokite esant blogam orui arba nelaikykite dviračio ilgą laiką saulėje/lietuje, kad išvengtumėte dalių senėjimo.
12. Jei reikia nuvalyti dviratį, prašome korpusą nuvalyti neutraliu losjonu, sumaišytu su vandentiekio vandeniu. Nenuimkite ir neplaukite vidinių dalių, kad išvengtumėte trumpojo jungimo.

Neprofesionalams griežtai draudžiama taisyti. Gedimo atveju kreipkitės į garantinio aptarnavimo komandą arba įgaliotą profesionalią techninės priežiūros stotį dėl priežiūros.

Važiavimo saugumas

Prašome laikytis nacionalinių ir vietinių eismo įstatymų ir taisyklių, atkreipti dėmesį į važiavimo saugumą.

1. Naudotojui turi būti daugiau nei 16 metų. Neskolinkite žmonėms, kurie negali valdyti dviračio, kad išvengtumėte žalos.
2. Prašome važiuoti ne motorinių transporto priemonių eismo juosta, didžiausias greitis ne didesnis kaip 25 km/h.
3. Važiuodami prašome vežti asmenis ar prekes pagal vietinius įstatymus ir kitus teisės aktus.
4. Važiuodami būtinai dėvėkite tinkamą apsauginį šalmą ir užsekite šalmo vėjo dirželį.
5. Lietaus ir sniego dienomis stabdymo kelias bus ilgesnis, prašome atkreipti dėmesį į lėtinimą ir stenkitės vengti važiavimo esant blogam orui. Jei vandens lygis pasiekia galinio rato variklio stebulės centrą, gali atsirasti vidinis trumpasis jungimas ir elektros dalių pažeidimas, prašome atkreipti dėmesį.
6. Prašome atidžiai laikytis vietinių eismo taisyklių. Nevažiuokite išgėrę ir įsitikinkite, kad visada važiuojate abiem rankomis.
7. Važiuojant rekomenduojami ryškių spalvų, laisvi ir patogūs drabužiai, o važiuojant būtina avėti žemakulnius batus.

Patikrinimas prieš važiuojant

Jei yra kokių nors nukrypimų, prašome laiku pataisyti arba eiti į vietinį techninės priežiūros punktą taisyti.

1. Prašome patvirtinti normalų energijos suvartojimą, kai naudojate atramą ir galinis ratas yra pakeltas nuo žemės.
2. Įjunkite maitinimą, patikrinkite, ar indikatoriaus lemputė yra normali ir ar pakanka energijos.
3. Patikrinkite, ar mechaninis varpelis ir priekinis/galinis žibintas yra geros būklės.
4. Patvirtinkite, ar vairas ir sėdynės atrama yra sureguliuoti į tinkamą padėtį, ar užveržti tvirtinimo varžtai ir greito atleidimo įtaisai. Atkreipkite dėmesį, kad saugos linija neturėtų būti atidengta.
5. Patikrinkite priekinę/galinę stabdžių rankeną, stabdžių reguliavimas turi užtikrinti, kad stabdžiai būtų patikimi ir lanksčiai atsistatytų.
6. Patikrinkite, ar padangų slėgis normalus, ar nėra įtrūkimų, nenormalaus susidėvėjimo, vinių, akmenų, stiklo ir kitų aštrių daiktų.
7. Patikrinkite, ar užfiksuoti priekinio/galinio rato varžtai, ar šoniniai, galiniai ir pedalų atšvaitai yra geros būklės.
8. Patikrinkite, ar priekinis /galinis apšvietimas yra normalus ir užtikrinkite, kad žibintai būtų gerai naudojami važiuojant.
9. Patikrinkite kiekvienos ašies tvirtinimo būseną, kad priekinė/galinė ašys būtų patikimos.
10. Prieš važiuodami patikrinkite, ar rėmo spaustukas yra užrakintas.

Nenormalus padangų slėgis, padangų įtrūkimai ir nenormalus susidėvėjimas yra pagrindinės vairo gedimo ir padangų sprogimo priežastys.

Dėmesys kelyje

1. Dėl savo ir kitų saugumo prašome sąmoningai laikytis vietinių eismo taisyklių.
2. Prieš važiuodami būtinai dėvėkite apsauginį šalmą, imkitės saugos priemonių ir išlaikykite natūralią laikyseną.
3. Važiavimo pradžioje prašome lėtai greitėti, kad išvengtumėte energijos švaistymo ar nelaimingų atsitikimų.
4. Kad baterija ir variklis tarnautų ilgiau, pradėdami važiuoti ar kopti į kalną, stenkitės naudoti energijos palaikymo režimą.
5. Saugumo sumetimais, kiek įmanoma, turėtų būti naudojamas ekonomiškas greitis ir kiek įmanoma rečiau stabdoma, dažnai paleidžiama, kad būtų taupoma elektra.
6. venkite greičio reguliavimo rankenos priveržimo po stabdymo reiškinio.
7. Važiuojant purvinomis vietomis arba nelygiais keliais, kiek įmanoma, turėtų būti naudojamas pedalų režimas.
8. Esant blogam orui, stabdymo kelias turėtų būti atitinkamai padidintas, prašome būti susikaupusiems ir atsargiems važiuojant.
9. Įrengta apsauga nuo perkrovos. Grandinė gali būti perkrauta esant didesniam pakilimo kampui ir didesniam priešinio vėjo greičiui. Geriau naudoti pedalų režimą, kitaip energijos suvartojimas gali būti per greitas, kad paveiktų nuotolį, variklis ir elektros prietaisai sudegs. Korpusas ir elektros dalys neturėtų būti įelektrinti, izoliacijos varžos vertė turi būti ne mažesnė kaip 2M ω.
10. Valdiklis turi apsaugą nuo įtampos sumažėjimo, maitinimas bus automatiškai atjungtas, jei įtampa yra mažesnė už įtampos sumažėjimo vertę, kad būtų išlaikytas akumuliatoriaus tarnavimo laikas.

Dėmesys stumiant ir statant

1. Stumiant dviratį, maitinimas turi būti išjungtas, kad būtų išvengta nelaimingų atsitikimų.
2. Parkavimas turėtų būti ant lygaus paviršiaus ir dviratis turi būti išjungtas.
3. Dėl savo saugumo reguliariai prižiūrėkite ir valykite dviratį, kad jis būtų geriausios būklės.

Dviračio priežiūra ir remontas

1. Dviratis buvo patikrintas ir sureguliuotas prieš išvežant iš gamyklos, jei kyla problemų, kreipkitės į Fiido garantinio aptarnavimo komandą, kad gautumėte pagalbą.
2. Paprastai rato stipinus reikia sureguliuoti vieną kartą po pusės mėnesio važiavimo, kad būtų užtikrintas geriausias naudojimas.
3. Reguliariai tikrinkite padangos talpą, kad ji būtų normaliai naudojama.
4. Būtinai patikrinkite pagrindines dalis, tokias kaip vairas, kotas. balnelis, sėdynės atrama, priekinė/galinė ir centrinė ašis, smagratis ir grandinė, ratai, kad jis būtų normaliai naudojamas, atlaisvintus veržles ir varžtus reikia laiku priveržti, jei jie atsilaisvina.
5. Naudojant rekomenduojama kas šešis mėnesius tepti 3# kalcio pagrindo tepalu (sviestu) dalis, kurias reikia sutepti (pvz., priekinės/vidurinės/galinės ašies guolis, priekinės šakės dubens grupė, kojinio pedalo guolis ir kt.). Kas du mėnesius į grandinę, stabdžių trosą, atramą ir kitas dalis įpilkite 30# alyvos.
6. Jei pažeistos pažeidžiamos dalys, tokios kaip: stabdžių linija, stabdžių oda, stabdžių kaladėlė, lemputė, saugiklis ir kt. Prašome kreiptis į vietinį techninės priežiūros centrą, kad pakeistumėte, bet būtinai pakeiskite to paties modelio specifikacijų dalimis.

Vairo pagrindinio varžto priveržimo momentas, kombinuoto vairo jungties varžto priveržimo momentas, balnelio spaustuko varžto priveržimo momentas, priekinio rato priveržimo momentas rekomenduojamas momentas yra ne mažesnis kaip 18 NM; rekomenduojamas centrinio veleno užrakto motinos ir galinio rato priveržimo momentas yra ne mažesnis kaip 30 NM. Vairo ir balnelio vamzdžio saugos linija neturėtų būti matoma už korpuso ribų.

Variklio priežiūra ir remontas

1. Įrengtas retųjų žemių nuolatinio magneto DC bešepetėlis, išorinio rotoriaus stebulės variklis, be jokio lėtėjimo mechanizmo ir anglies šepetėlio, kuris iš esmės nereikalauja priežiūros.
2. Neatidarykite variklio pagrindo ir galinio dangtelio po sandarinimo.
3. Laikykite variklį švarų, kad į variklį nepatektų pašalinių medžiagų, korozinių skysčių, dujų, nemuškite ir nekepkite variklio korpuso, kad nepažeistumėte variklio.

Jei gedimo pašalinti nepavyksta, kreipkitės į garantinio aptarnavimo komandą.

Akumuliatoriaus priežiūra ir remontas

1. Ličio akumuliatorius pasižymi didelės talpos, ilgo tarnavimo laiko, nereikalauja priežiūros, yra lengvas, neteršia ir kt. Jo tarnavimo laikas yra glaudžiai susijęs su naudojimo režimu. Nelaikykite chroniškai, prašome susiformuoti įprotį dažnai įkrauti.
2. Rekomenduojama kiekvieną kartą įkrauti 7-9 valandas, o ilgiausias laikas yra ne daugiau kaip 1 diena. Ličio akumuliatorius neturi atminties efekto, gali būti naudojamas su įkrovimu.
3. Būtinai įkraukite ilgiau nei dvi valandas kiekvieną mėnesį, kai jis chroniškai laikomas. Nelaikykite akumuliatoriaus su energijos nuostoliais. Kai akumuliatoriaus įtampa pasiekia iškrovos būseną, padarys nepataisomą žalą.

Neišmontuokite senų akumuliatorių be leidimo, jie turi būti renkami pagal reglamentus.

Nebūkite šalia ugnies ar aukštos temperatūros šaltinio, nemeskite į ugnį ir nelaikykite saulėje.

Atšvaito atsargumo priemonės

1. Atšvaito įrenginys neturi būti prarastas, jei jis prarastas, prašome nedelsiant susisiekti su garantinio aptarnavimo komanda, kad pakeistumėte, o įrengimo padėtis turėtų atitikti pradinį dviratį.
2. Fiido atšvaitas buvo pritvirtintas prie transporto priemonės, prašome nekeisti padėties, nemodifikuoti, neišardyti ir t. t.
3. Prieš kiekvieną naudojimą būtinai patikrinkite normalią atšvaito funkciją ir laikykite paviršių švarų.
4. Atšvaito įrenginio negalima uždengti bagažu, vaikiškomis kėdutėmis, drabužiais ir kitais daiktais, kitaip tai gali sukelti pavojų saugumui.

Trikčių šalinimo metodai

Gedimo kodo aprašymas

Gedimo kodas	Gedimo reiškinys
E1	Ryšio problemos
E2	Droselio problemos
E3	Stabdžių svirties problemos
E4	Variklio holo problemos
E5	Variklio problemos
E6	Valdiklio problemos

Bendras gedimas

Gedimo reiškinys	Gedimo priežastis	Pašalinimo būdas
Variklio gedimas tiekiant srovę	Prastas reguliavimo vairo kontaktas Prastas stabdžių išjungimo jungiklio kontaktas Variklio pažeidimas Valdiklio pažeidimas Atsilaisvinusi jungtis	Pakeiskite reguliavimo vairą Pakeiskite stabdžių išjungimo jungiklį Pakeiskite variklį Pakeiskite valdiklį arba atlikite remontą Patikrinkite jungtį
Nepakankamas nuvažiuojamas atstumas	Nepakankamas padangų slėgis Nepakankamai įkrautas arba sugedęs įkroviklis Sena arba pažeista baterija Daug įkalnių, smarkus vėjas, dažnas stabdymas, perkrova ir t. t.	Pripūskite padangą Visiškai įkraukite, patikrinkite įkroviklį Pakeiskite bateriją Naudokite pedalų režimą
Sunkumas įkraunant	Atsilaisvinęs kištukas Atjungtas baterijos laidas Pažeistas įkroviklis	Priveržkite lizdą ir jungtį Suvirinkite jungtį Pakeiskite įkroviklį
Greičio gedimas arba mažas greitis, mažesnis nei 10 km/val.	Prastas reguliavimo vairo kontaktas Atsilaisvinusi jungtis Per didelė akumuliatoriaus įtampa	Pakeiskite reguliavimo vairą Patikrinkite jungtį Visiškai įkraukite

Specifikacijos

Savybių indeksas	Punktas	D11
Produkto dydis	Prieš sulankstant: Ilgis*Plotis*Aukštis (mm)	1480*580*1240
	Sulankstytas: Ilgis*Plotis*Aukštis (mm)	840*400*740
	Padangos (coliais)	20*1.75
Produkto svoris	Neto svoris	18,5 kg (41 svaras)
Važiavimo reikalavimai	Maksimali apkrova	120 kg (265 svarai)
	Taikomas amžius	16+
	Taikomas ūgis	155 cm (5,0') - 200 cm (6,5')
Pagrindinė specifikacija	Serijos numerio vieta	Po rėmu
	Maksimalus greitis	15,5 mylių per valandą (25 km/val.)
	Maksimalus įkalnė	25 %
	Atstumas tarp ratų centrų (mm)	975
	Transmisija	7S
	Pagalbos sistema	3/5 pavaros
	Perdavimo santykis	52T:14 - 28T
	Taikomas kelias	Miesto asfalto danga / lygi danga
	Darbinė temperatūra	-10° ~50°
	Atsparumo vandeniui klasė	IP54
Baterija	Nominali įtampa (V)	36
	Baterijos tipas	Ličio baterija
	Nominali talpa (Wh)	417.6
	Baterijos valdymo sistema	Apsauga nuo perkaitimo/trumpojo jungimo/viršsrovės ir per didelio įkrovimo
Variklis	Nominali galia (W)	250
	Nominalus greitis (r/min)	270
	Variklio tipas	Variklis be šepetėlių su pavaromis
	Apsauga nuo žemos įtampos (V)	29±1
	Apsauga nuo viršsrovės (A)	13±1
Įkroviklis	Įėjimo įtampa (V)	100-240
	Išėjimo įtampa (V)	24
	Išėjimo srovė (A)	2
	Įkrovimo valandos (h)	7
Kita	Priekinis žibintas	LED
	Galinis žibintas	LED
	Važiavimo režimas	Pagalbos režimas + Pedalų režimas

* Pirmiau pateikti duomenys leidžia 5 % gamybos nuokrypius.
* Gavę dviratį, individualūs priedai ir ekrano brėžiniai gali šiek tiek skirtis dėl skirtingų partijų, o tai neturi įtakos naudojimui.

Jei turite klausimų ar pasiūlymų dėl šio vartotojo vadovo, susisiekite su mumis šiuo el. pašto adresu.

Susisiekite su mumis: support@fiido.com

Nuskaitykite vaizdo instrukcijas:

Fiido APP:

Atsargumo priemonės

1. Laikykitės šiame vadove pateiktų atsargumo priemonių, kad veiksmingai sumažintumėte riziką. Būdami viešose vietose, laikykitės nacionalinių ir vietinių nuostatų, būkite budrūs važiuodami ir laikykitės pagrįsto saugaus atstumo nuo kitų žmonių ir transporto priemonių.
2. Naudokite pagal vartotojo vadovo instrukcijas, nuostolius, atsiradusius dėl instrukcijų nesilaikymo, prisiima pats.
3. Šis produktas nėra profesionali bekelės transporto priemonė, nenaudokite šio produkto pagal bekelės transporto priemonės standartus.
4. Pirmą kartą važiuodami nesirinkite vietos, kurioje yra daug vaikų, pėsčiųjų, naminių gyvūnėlių, transporto priemonių ar kitų kliūčių ir galimų pavojų. Prieš važiuodami viešuoju keliu, susipažinkite su dviračiu.
5. Prieš kiekvieną važiavimą atidžiai patikrinkite, ar tvirtinimo detalės nėra atsilaisvinusios arba dalys nepažeistos. Jei girdisi neįprastas triukšmas, nedelsdami nustokite važiuoti ir kreipkitės pagalbos į aptarnavimo po pardavimo komandą.
6. Kad sumažintumėte sužalojimo riziką, perskaitykite ir laikykitės visų šiame vartotojo vadove pateiktų „Atsargiai“, „Pavojus“ ir „Įspėjimas“ instrukcijų. Neviršykite greičio ir jokiu būdu nevažiuokite motorizuotu keliu.
7. Saugumo sumetimais vartotojui turi būti daugiau nei 16 metų. Vartotojams, kuriems yra šios aplinkybės, primygtinai nerekomenduojama naudoti šio produkto:
   • Žmonės, kuriuos paveikė alkoholis ar narkotikai.
   • Žmonės, kurie dėl ligos negali užsiimti įtempta fizine veikla.
   • Žmonės, kurie negali išlaikyti pusiausvyros arba kurių pusiausvyrą sutrikdo motoriniai įgūdžiai.
   • Žmonės, kurių svoris viršija maksimalią apkrovos ribą (maksimali apkrova yra 120 kg / 265 svarai).
   • Nėščia moteris.
8. Atsargiai važiuokite sniegu, lietumi, šlapia kelio danga, ledu ir kitu blogu oru. Nevažiuokite per per aukštas ar per dideles kliūtis, nes labai tikėtina, kad prarasite pusiausvyrą ar sukibimą ir susižalosite.
9. Nemėginkite įkrauti, kai įkroviklis arba maitinimo šaltinis yra šlapias, laikykitės vietinių saugos nuostatų, jei jums reikia įkrauti dviratį viešoje vietoje.
10. Norėdami užtikrinti veiksmingą apsaugą ir kuo patogiau sau, būtinai naudokite konkrečias Fiido dalis.
11. Jei jums reikia modifikuoti savo dviratį, vadovaukitės vietiniais įstatymais ir nuostatais, pasikonsultavę su Fiido aptarnavimo po pardavimo komanda, tada elkitės atsargiai. Dėl neleistino modifikavimo padarytas sunkus sužalojimas ir (arba) žala panaikins garantiją.

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti FIIDO D11 vadovas

Prieinamos kalbos
