FIIDO D11 нұсқаулығы

Өніммен таныстыру

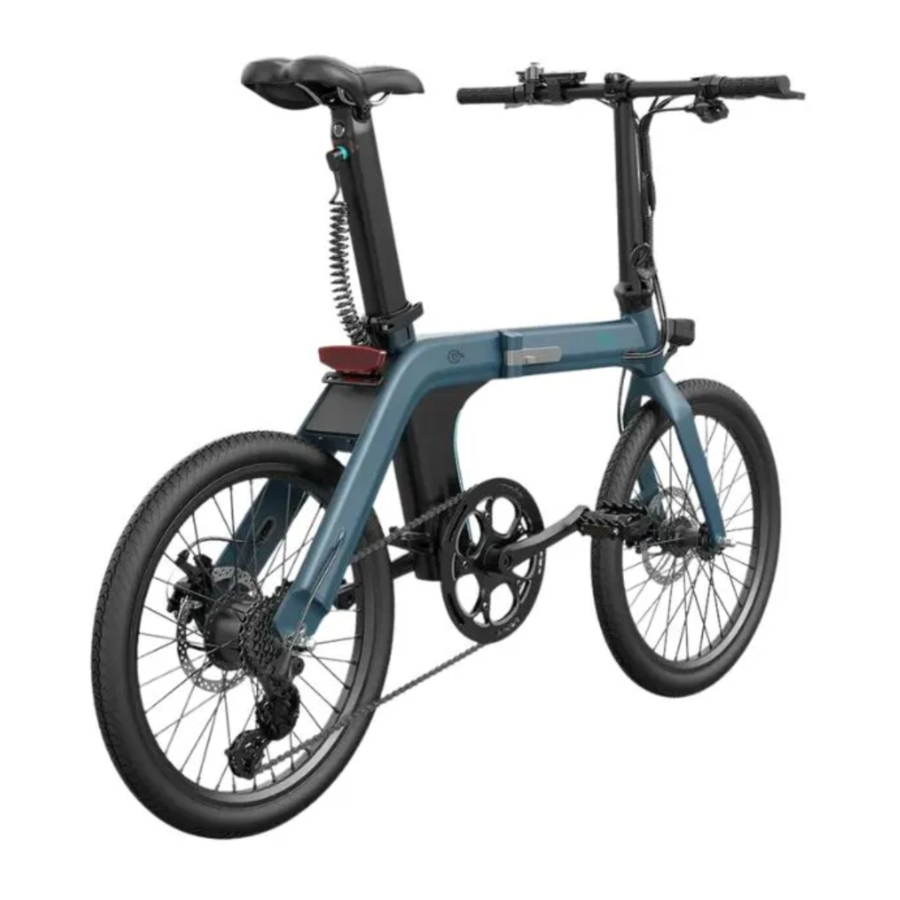

Велосипедке шолу

D11 Fiido-ның әдеттегі минималистік дизайнының эстетикасын ұстанады, қажетсіз сызықтарды алып тастай отырып, велосипедті қайта ойлап табады. Авиациялық класты алюминий қорытпасынан жасалған жақтауды және магний қорытпасынан жасалған алдыңғы шанышқы тұтқасын пайдалану. Материалдың тұрғысынан тек 18,5 кг жеңіл салмаққа әкеледі. Орындық тіреуінің патенттелген дизайны, біріктірілген артқы жарық, шектеулі кеңістікте 11,6Ач үлкен аккумулятор сыйымдылығын және 100 км қашықтықты қамтамасыз етеді. Батареяны зарядтау үшін алып тастауға болады, ол сұлулық пен ыңғайлылықты сақтап қана қоймайды, сонымен қатар саяхаттағы зарядтау мәселесін шешеді.

Fiido D11-де 3 жүру режимі, 3 қуат беріліс қорабы, 7 жылдамдықты беріліс жүйесі бар, бұл жүрудің бай тәжірибесін қамтамасыз етеді. Велосипедті үш бөлікке бүктеуге болады және бүктегеннен кейін итеруге болады, бұл велосипед тебу көріністерін кеңейтеді.

Қаптама тізімі

*Барлық заттардың толық және бүтін екенін мұқият тексеріңіз. Егер жоғалған немесе зақымдалған сияқты қандай да бір мәселе туындаса, тезірек ресми сатудан кейінгі топқа хабарласыңыз.

Велосипед диаграммалары

*Кәсіби емес адамдарға батареяға көмектесуге және құрастыруға тыйым салынады. Көмек алу үшін сатудан кейінгі топқа хабарласыңыз.

Функцияның сипаттамасы

Велосипед

Батарея

Пайдалану нұсқаулығы

Орнату нұсқаулығы

Велосипедтің негізгі орнатуы зауыттан шықпас бұрын аяқталды. Велосипедті алғаннан кейін, толық орнату үшін тек қана тұғырды жайып, орындық тіреуішін, аккумуляторды және педальдарды орнатсаңыз жеткілікті.

Тұғырды жаю

1. Жылдам босату құрылғысын ашып, сымды босату үшін руль бағытын жоғары қарай реттеңіз.

   Нұсқаулыққа сәйкес орындаңыз, әйтпесе сым үзілуі мүмкін.

2. Тұғырды төменнен жоғары қарай көтеріңіз, тұғыр қысқышын ашыңыз, рульді реттеңіз және тұғыр қысқышын жабыңыз.

3. Руль бағытын көлденең сызықпен 15°-20° бұрышпен жасайтындай етіп реттеңіз, содан кейін тұғырды жаюды аяқтау үшін жылдам босату құрылғысын жабыңыз.


Орындық тіреуішінің аккумуляторын орнатыңыз

1. Орындық қысқышын ашып, орындық тіреуішінің аккумуляторын салыңыз.

2. Орындық тіреуішінің аккумуляторын қолайлы биіктікке келтіріңіз, ұсынылатын биіктік — ертоқым табиғи түрде тұрған кезде пайдаланушының жамбасымен бірдей деңгейде болған кезде.
   (Ертоқымның ең төменгі биіктігі аккумулятор орындығы түтігінің шегінен аспауы керек, ал ең жоғары биіктігі орындық тіреуіш аккумуляторының қауіпсіздік шкаласының MIN сызығынан аспауы керек.)

3. Орындық тіреуішінің аккумуляторының сырғып кетпеуін қамтамасыз ету үшін орындық қысқышын бекітіңіз (Назар аударыңыз: егер орындық қысқышы салыстырмалы түрде бос болса, орындық қысқышын ашып, гайкаларды қатайтыңыз, орындық тіреуішінің аккумуляторы жүру кезінде босап кетпеуін қамтамасыз етіңіз)

4. Орындық тіреуішінің аккумуляторын орнатуды аяқтау үшін аккумулятордың қуат сымын аккумулятордың қуат қосқышына салыңыз.


Педальдарды орнатыңыз

Педальды орнату кезінде сол жақ / оң жақ педальдың сәйкесінше сол жақ / оң жақ иінді білікке сәйкес келетініне назар аударыңыз, педаль бұрандасы мен иінді біліктің ішкі жағында сәйкесінше L(сол жақ) / R(оң жақ) таңбалары бар. Педальдың иінді біліктен сырғып кетпеуі үшін оны дұрыс орнатыңыз.

Бірінші рет пайдалану

Жүрмес бұрын, құрамдастарды дұрыс орнату үшін орнату нұсқаулығын орындаңыз, фирмалық бағдарламалық жасақтаманың бос еместігін тексеріңіз, қуаттың жеткілікті екеніне көз жеткізіңіз және жүру үшін тиісті қорғаныс шараларын қолданыңыз.

1-қадам: Орындықты реттеу

Орындықты бойыңызға сәйкес келетін жүру биіктігіне келтіріңіз.(ұсынылатын биіктік — ертоқым табиғи түрде тұрған кезде пайдаланушының жамбасымен бірдей деңгейде болған кезде. Реттеу биіктігі қауіпсіздік сызығынан аспауы КЕРЕК)

2-қадам: Қуатты қосыңыз

1. Батарея мен велосипед қуатын қосу үшін ON/OFF (ҚОСУ/ӨШІРУ) түймесін басыңыз.
2. Дисплей жанған кезде оның жұмысын бастау үшін "M" (M) түймесін 3 секунд басып тұрыңыз, қуатты өшіру үшін де дәл осындай нұсқаулықты пайдаланыңыз.


3-қадам: Қуат көмегімен жүретін берілісті реттеу

Велосипед жолының жағдайына және жеке қажеттіліктеріне сәйкес жүру режимін ауыстырыңыз және таңдаңыз.

1. Электр режимі: Таза электр режимімен жабдықталған, таза электр режиміне ауысу үшін электр режимі түймесін ақырын басыңыз, қаншалықты қатты бассаңыз, жылдамдық соншалықты жоғары болады
2. Қуат көмегі режимі: 3/5 қуат көмегімен жүретін беріліспен жабдықталған, берілісті ауыстыру үшін қуат көмегімен жүретін беріліс түймесін басыңыз. 1-ші беріліс салыстырмалы түрде тегіс жол жағдайларына жарамды, жолдың еңісі қаншалықты көп/жоғары болса, соншалықты үлкен берілісті сәйкесінше реттеуге болады.

Назар аударыңыз: Велосипед PAS 3/5 күйінде болған кезде, қуат көмегімен жүретін беріліс түймесін қайтадан басыңыз, сонда велосипед PAS 0 күйінде болады, содан кейін беріліс дисплейі жанбайды және қозғалтқыш өшіріледі. Бірақ басқа құрамдастар да жұмыс істей алады. Велосипед педаль режимінде болады.
Велосипед зауытта 3 қуат көмегімен жүретін беріліске орнатылған, егер сізге оны 5 қуат көмегімен жүретін беріліске орнату қажет болса, Fiido APP қолданбасын жүктеп алыңыз және онымен жұмыс жасаңыз.

4-қадам: Жүруді бастаңыз

Жүруді бастамас бұрын тиісті қорғаныс шараларын қолданыңыз.

5-қадам: Тежеуішпен таныстыру

Сол жақ — алдыңғы тежегіш, оң жақ — артқы тежегіш.(Ұлыбритания нұсқасы: Артқы тежегіш үшін сол жақ, алдыңғы тежегіш үшін оң жақ.)
Жүру кезінде алдымен артқы тежегішті, содан кейін жылдамдықты тоқтату үшін алдыңғы тежегішті пайдалану ұсынылады, себебі шұғыл алдыңғы доңғалақ тежегішінен туындаған тепе-теңдік мәселелерінен құлап қалу оқиғасын болдырмау керек.

Зарядтау нұсқаулары

Орындық тіреуішінің аккумуляторы аз мөлшерде электр қуатымен бірге келеді, бірінші рет пайдаланар алдында жүрмес бұрын оны толық қуатқа толтырғаныңызға көз жеткізіңіз.

Зарядтау

1. Зарядтау қосылымы: Зарядтағыштың зарядтау интерфейсін зарядтау портына қосыңыз, содан кейін зарядтағыштың қуат ашасын розеткаға қосыңыз.
2. Толық зарядталды: Зарядтағыштың индикатор шамы қызыл болған кезде, бұл қалыпты зарядтау дегенді білдіреді. Шам жасыл болған кезде, бұл толық зарядталды дегенді білдіреді.
3. Зарядтау уақыты: Зарядтау уақыты шамамен 5-7 сағатты құрайды, ұзақтығы жағдайға байланысты.
4. Зарядтауды ажырату: Индикатор шамы жасылға айналған кезде, бұл толық зарядталды дегенді білдіреді. Алдымен қуат ашасын суырыңыз, содан кейін зарядтау интерфейсін аккумулятордан шығарыңыз. Аккумулятордың шаңнан қорғайтын қақпағын жабыңыз.
5. Зарядтау режимі: Велосипед екі зарядтау режимін қолдайды: көлікпен зарядтау және бөлшектеу арқылы аккумуляторды зарядтау. Аккумуляторды қалай алу керектігін қараңыз.


Бүктеу нұсқаулары

Орындық тіреуішін төмендетіңіз

Орындық қысқышын жоғары қарай көтеріп, оны ашық күйде ұстаңыз. Орындық тіреуішін ақырын төменге басыңыз. Оны жабық күйде ұстау үшін орындық қысқышын басыңыз.

Тұғырды бүктеңіз

1. Тұғырдың қауіпсіздік ілмегін ұстап, тұғырды төмендету үшін оны ашыңыз.
2. Тұғыр айнала алғанша, күміс тұғыр құлпын қатты басыңыз. Тұғырды ақырын төмен қарай бұрап, оны төменгі жағына орналастырыңыз.

Бүктеуден кейін беріліс желісінің құбырын зақымдамау үшін, тұғырдан аулақ ұстау және оны сығу үшін беріліс желісінің құбырын төмен қарай итеріңіз және тұғырды бүктеуді аяқтаңыз.

Корпусты бүктеңіз

1. Қауіпсіздік ілмегін ашып, жақтау қысқышын сыртқа қарай ашыңыз және оны ашық күйде ұстаңыз.
2. Велосипедтің бүктеуін аяқтау үшін велосипедтің алдыңғы бөлігін артқа қарай бүктеңіз.

Техникалық қызмет көрсету шаралары

Сақтық шараларын пайдалану

Пайдаланушылар велосипедті пайдалану қауіпсіздігіне назар аударуы керек

1. Ғимараттардың вестибюльдерінде, эвакуациялық баспалдақтарда, жаяу жүргіншілер жолдарында және қауіпсіздік шығу жолдарында тұраққа қоюға болмайды.
2. Тұрғын үйлерде зарядтауға болмайды. Зарядтау жанғыш заттардан алыс және 9 сағаттан аспауы керек.
3. Электр бөліктеріне судың кіруін болдырмаңыз. Велосипедті тазалаған кезде зарядтау портына, сымдардың қосқыштарына, сақтандырғышқа және басқа да электр бөліктеріне судың тиюінен аулақ болыңыз.
4. Егер ердің биіктігін реттеген кезде орындық тіреуішінің қауіпсіздік сызығының белгісі көрінбеуі керек.
5. Пайдаланушылар мен дилерлерге құрылым мен өнімділікті рұқсатсыз сыммен қосуға және өзгертуге болмайды. Мысалы: батарея конфигурациясын, тізбекті өзгерту, шамның қуатын арттыру, дыбысты және басқа да модификацияларды күшейту.
6. Құралдың фондық параметрлерінің параметрлерін өз қалауыңыз бойынша өзгертпеңіз, әйтпесе қалыпты жүруге кепілдік берілмейді.
7. Бөлшектердің зақымдануын болдырмау үшін (мысалы, аспаптық панель, контроллер және т.б.) қосулы күйдегі кез келген тоқ сымының интерфейсін ажыратпаңыз.
8. Велосипедтің кернеулі бөлігіне дымқыл қолдармен немесе металл өткізгіштермен тиіспеңіз. Мысалы: зарядтау порты, зарядтағыш штепселі және т.б.
9. Автоматты ажыратқыштарды немесе сақтандырғыштарды ауыстырған кезде көрсетілген модельдер мен сипаттамалардағы автоматты ажыратқыштарды немесе сақтандырғыштарды пайдаланыңыз. Қысқа сақтандырғыш сымдарды пайдаланбаңыз. Автоматты ажыратқыш немесе сақтандырғыш картасының ұясы жақсы жанасуы керек, әйтпесе жазатайым оқиғалар орын алуы мүмкін.
10. Электр бөліктеріне сұйықтық пен металл бөлшектерінің енуін болдырмау үшін электр бөліктерін рұқсатсыз бөлшектемеңіз.
11. Бөлшектердің қартаюын болдырмау үшін қолайсыз ауа райында жүрмеңіз немесе велосипедті күн/жаңбырдың ұзақ мерзімді әсеріне қалдырмаңыз.
12. Велосипедті сүрткіңіз келсе, корпусты бейтарап лосьонмен араластырып, су құбырының суымен сүртіңіз. Қысқа тұйықталуды болдырмау үшін ішкі бөліктерді алып тастамаңыз және жумаңыз.

Кәсіби мамандарға жөндеуге қатаң тыйым салынады. Ақау шыққан жағдайда жөндеу үшін сатудан кейінгі топқа немесе уәкілетті кәсіби техникалық қызмет көрсету станциясына хабарласыңыз.

Жүргізу қауіпсіздігі

Ұлттық және жергілікті жол қозғалысы туралы заңдар мен ережелерді сақтаңыз, жүргізу қауіпсіздігіне назар аударыңыз.

1. Пайдаланушы 16 жастан асқан болуы керек. Зиянды болдырмау үшін велосипедті басқара алмайтын адамдарға бермеңіз.
2. Мотоциклсіз көлік жолымен жүріңіз, ең жоғары жылдамдық 25 км/сағ-тан аспауы керек.
3. Жүргізу кезінде жергілікті заңдар мен ережелерге сәйкес адамдарды немесе тауарларды алып жүріңіз.
4. Міндетті түрде сәйкес келетін қауіпсіздік дулығасын киіп, жүргізу кезінде дулығаның желге қарсы бауын байлаңыз.
5. Жаңбырлы және қарлы күндері тежеу қашықтығы ұзарады, баяулауға назар аударыңыз және қолайсыз ауа райында жүруден аулақ болуға тырысыңыз. Егер су деңгейі артқы доңғалақ қозғалтқышының кіндігінің ортасына жетсе, ішкі қысқа тұйықталу және электр бөліктерінің зақымдалуы мүмкін екенін ескеріңіз.
6. Жергілікті жол ережелерін мұқият сақтаңыз. Ішімдік ішкеннен кейін жүрмеңіз және әрқашан екі қолмен жүріңіз.
7. Жүргізу үшін ашық түстер, ыңғайлы және жайлы костюм ұсынылады, ал жүргізу үшін төмен өкшелі аяқ киім кию керек.

Жүргізу алдындағы тексеру

Қандай да бір аномалия болса, уақытында жөндеңіз немесе жөндеу үшін жергілікті техникалық қызмет көрсету пунктіне барыңыз.

1. Тіреуішті пайдаланған кезде және артқы доңғалақ жерден көтерілгенде қалыпты қуат пайдалануын растаңыз.
2. Қуатты қосыңыз, индикатор шамының қалыпты екенін және қуат көзінің жеткілікті екенін тексеріңіз.
3. Механикалық қоңырау мен алдыңғы/артқы шамның жақсы күйде екенін тексеріңіз.
4. Руль мен орындық тіреуішінің сәйкес орынға реттелгенін, бекіту бұрандалары мен жылдам босатудың бекітілгенін растаңыз. Қауіпсіздік сызығы көрінбеуі керек екеніне назар аударыңыз.
5. Алдыңғы/артқы тежегіш тұтқасын тексеріңіз, тежеуді реттеу тежеуді сенімді және икемді түрде қалпына келтіруі керек.
6. Дөңгелек қысымының қалыпты екенін, жарылмағанын, қалыптан тыс тозбағанын, шегелерді, тастарды, шыны және басқа да өткір заттарды тексеріңіз.
7. Алдыңғы/артқы доңғалақ бұрандаларының құлыпталғанын, бүйірлік, артқы және педаль шағылыстырғыштарының жақсы күйде екенін тексеріңіз.
8. Алдыңғы/артқы жарықтандырудың қалыпты екенін тексеріңіз және жүргізу кезінде шамдардың жақсы пайдаланылуын қамтамасыз етіңіз.
9. Алдыңғы/артқы осьтердің сенімді күйде болуын қамтамасыз ету үшін әр осьтің бекіту күйін тексеріңіз.
10. Жүргізу алдында қаңқа қысқышының құлыпталғанын тексеріңіз.

Дөңгелектің қалыптан тыс қысымы, дөңгелектің жарылуы және қалыптан тыс тозу рульдің істен шығуы мен дөңгелектің жарылуының негізгі себептері болып табылады.

Жолдағы назар аударатын жайттар

1. Өзіңіздің және басқалардың қауіпсіздігі үшін жергілікті жол ережелерін саналы түрде сақтаңыз.
2. Жүргізу алдында міндетті түрде қауіпсіздік дулығасын киіңіз, қауіпсіздік шараларын сақтаңыз және табиғи қалыпты сақтаңыз.
3. Жүргізудің басында энергияны ысырап қылмау немесе жазатайым оқиғаларды болдырмау үшін баяу үдетіңіз.
4. Батарея мен қозғалтқыштың қызмет ету мерзімін ұзарту үшін жүргізуді бастағанда немесе көтерілгенде қуатпен көмектесу режимін пайдалануға тырысыңыз.
5. Қауіпсіздікті қамтамасыз ету үшін мүмкіндігінше үнемді жылдамдықты пайдалану керек және электр қуатын үнемдеу үшін мүмкіндігінше жиі тежеуді, жиі іске қосуды азайту керек.
6. тежеуден кейін жылдамдықты басқару тұтқасын қатайту құбылысын болдырмаңыз.
7. Батпақты жерлерде немесе тегіс емес жолдарда мүмкіндігінше аспалы режимді пайдалану керек.
8. Қолайсыз ауа райында тежеу қашықтығын сәйкесінше арттыру керек, жүргізу кезінде шоғырланған және мұқият болу керек.
9. Артық токтан қорғаумен жабдықталған. Тізбек жоғары өрлеу бұрышы және жоғары қарсы жел жылдамдығы жағдайында артық ток болуы мүмкін. Аспалы режимді пайдалану жақсырақ, әйтпесе қуат тұтыну ауқымға әсер ету үшін тым жылдам болуы мүмкін, қозғалтқыш пен электр құрылғылары жанады. Корпус пен электр бөліктері электрлендірілмеуі керек, оқшаулау кедергісінің мәні 2M ω-дан кем болмауы керек.
10. Контроллерде кернеуден төмен қорғаныс бар, егер кернеу кернеуден төмен мәннен төмен болса, батареяның қызмет ету мерзімін сақтау үшін қуат автоматты түрде өшіріледі.

Итеру және тұраққа қою кезіндегі назар аударатын жайттар

1. Апаттарды болдырмау үшін велосипедті итерген кезде қуат өшірілуі керек.
2. Тұрақ тегіс жерде болуы керек және велосипедті қуатсыз күйде ұстаңыз.
3. Қауіпсіздігіңіз үшін велосипедті ең жақсы күйде ұстау үшін оған үнемі техникалық қызмет көрсетіңіз және тазалаңыз.

Велосипедке техникалық қызмет көрсету және жөндеу

1. Велосипед зауыттан шығар алдында тексеріліп, реттелді, мәселелер туындаса, қолдау үшін Fiido сатудан кейінгі тобына хабарласыңыз.
2. Әдетте, ең жақсы пайдалануды қамтамасыз ету үшін доңғалақтың спицтерін жарты ай жүргеннен кейін бір рет реттеу керек.
3. Қалыпты пайдалануды сақтау үшін дөңгелектің сақтау сыйымдылығын үнемі тексеріп тұрыңыз.
4. Қалыпты пайдалануды сақтау үшін руль, сабақ сияқты негізгі бөліктерді тексеріңіз. ер, орындық тіреуіші, алдыңғы/артқы және орталық білік, маховик және тізбек, дөңгелектер, гайка мен бұранда босап қалса, уақытында қатайтылуы керек.
5. Пайдалану кезінде майлау қажет бөліктерге (мысалы, алдыңғы/ортаңғы/артқы осьтік мойынтірек, алдыңғы шанышқы ыдысының тобы, аяқ педальдық мойынтірек және т.б.) әр алты ай сайын 3# кальций негізіндегі майлау майын (май) қосу ұсынылады. Әр екі ай сайын тізбекке, тежеу кабеліне, тірекке және басқа бөліктерге 30# май қосыңыз
6. Егер осал бөліктер зақымдалған болса, мысалы: тежеу желісі, тежеу терісі, тежеу төсемі, шам, сақтандырғыш және т.б. Жергілікті техникалық қызмет көрсету орталығын тауып, ауыстырыңыз, бірақ бөліктердің бірдей модельдік сипаттамаларымен ауыстыруды ұмытпаңыз.

Руль өзегінің бұрандасын бекіту моменті, біріктірілген рульдік бұранданың бекіту моменті, ер қысқышының бұрандасын бекіту моменті, алдыңғы дөңгелекті бекіту моменті ұсынылған момент 18NM-ден кем емес; Орталық білік құлпын бекітуге және артқы доңғалаққа арналған ұсынылған момент 30NM-ден кем емес. Руль және ер түтігінің қауіпсіздік желісі корпустың сыртында көрінбеуі керек.

Қозғалтқышқа техникалық қызмет көрсету және жөндеу

1. Кез келген баяулау механизмі мен көміртекті щеткасыз, негізінен техникалық қызмет көрсетуді қажет етпейтін сирек жер тұрақты магнитті тұрақты ток щеткасыз, сыртқы роторлы кіндік қозғалтқышымен жабдықталған.
2. Тығыздағаннан кейін қозғалтқыш негізін және соңғы қақпағын ашпаңыз.
3. Қозғалтқышты таза ұстаңыз, қозғалтқышқа бөгде заттар, коррозиялық сұйықтық, газ кірмесін, қозғалтқышты зақымдамау үшін оның қабығын соқпаңыз және пісірмеңіз.

Ақауды жою мүмкін болмаса, сатудан кейінгі топқа хабарласыңыз.

Батареяға техникалық қызмет көрсету және жөндеу

1. Литий батареясының сыйымдылығы үлкен, қызмет ету мерзімі ұзақ, техникалық қызмет көрсетуді қажет етпейді, жеңіл салмақты, ластамайтын және т.б. сипаттамалары бар. Оның қызмет ету мерзімі пайдалану режиміне тығыз байланысты. Созылмалы түрде сақтамаңыз, жиі зарядтау әдетін қалыптастырыңыз.
2. Әр жолы 7 - 9 сағат зарядтау ұсынылады және ең ұзақ уақыт 1 күннен аспайды. Литий батареясының жад әсері жоқ, зарядпен бірге пайдалануға болады.
3. Созылмалы сақтау жағдайында ай сайын екі сағаттан артық зарядтауды ұмытпаңыз. Батареяны қуат жоғалту кезінде сақтамаңыз. Батарея кернеуі разряд күйіне жеткенде, қалпына келтіруге келмейтін зақымдануға әкеледі.

Ескі батареяны рұқсатсыз бөлшектемеңіз, оны ережелерге сәйкес жинау керек.

Оттың немесе жоғары температура көзінің жанында болмаңыз, оны отқа тастамаңыз немесе күнге шығармаңыз.

Рефлекстік шағылыстырғышқа қатысты ескертулер

1. Рефлекстік шағылыстырғыш құрылғысы жоқ болмауы керек, егер ол жоқ болса, дереу ауыстыру үшін сатудан кейінгі топқа хабарласыңыз және орнату орны бастапқы велосипедпен бірдей болуы керек.
2. Fiido рефлекстік шағылыстырғышы көлікке бекітілген, орнын өзгертпеңіз, өзгертпеңіз, бөлшектемеңіз және т.б.
3. Әр қолданар алдында рефлекстік шағылыстырғыштың қалыпты жұмысын тексеріңіз және бетін таза ұстаңыз.
4. Шағылыстырғыш құрылғысын жүк, балалар орындығы, киім және басқа да заттар жауып қалмауы керек, әйтпесе бұл қауіпсіздік қателігіне әкелуі мүмкін.

Ақаулықтарды жою әдістері

Ақаулық кодының сипаттамасы

Ақаулық коды	Ақаулық құбылысы
E1	Байланыс мәселелері
E2	Дроссель мәселелері
E3	Тежегіш тұтқасының мәселелері
E4	Мотордың Холл мәселелері
E5	Мотор мәселелері
E6	Контроллер мәселелері

Жалпы ақаулық

Ақаулық құбылысы	Ақаулық себебі	Жою тәсілі
Мотордың жеткізу арқылы істен шығуы	Реттеуші рульдің нашар жанасуы Тежегішті өшіру қосқышының нашар жанасуы Мотордың зақымдануы Контроллердің зақымдануы Босатылған қосқыш	Реттеуші рульді өзгерту Тежегішті өшіру қосқышын өзгерту Моторды өзгерту Контроллерді өзгерту немесе жөндеуге беру Қосқышты тексеру
Жүру қашықтығының жеткіліксіздігі	Дөңгелек қысымының жеткіліксіздігі Зарядталмаған немесе ақаулы зарядтағыш Ескірген аккумулятор немесе зақымдалған аккумулятор Көбірек өрге шығу, дауыл, жиі тежеу, шамадан тыс жүктеме және т.б.	Дөңгелекті үрлеу Толық зарядталған, зарядтағышты тексеру Аккумуляторды өзгерту Педаль режимін пайдалану
Зарядтау қиындығы	Босатылған штепсель Аккумулятор кабелі ажыратылған Зақымдалған зарядтағыш	Розетка мен қосқышты қатайту Дәнекерленген қосқыш Зарядтағышты өзгерту
Жылдамдық ақаулығы немесе 10 км/сағ-тан төмен жылдамдық	Реттеуші рульдің нашар жанасуы Босатылған қосқыш Аккумулятордың шамадан тыс кернеуі	Реттеуші рульді өзгерту Қосқышты тексеру Толық зарядталған

Техникалық сипаттамалар

Сипаттама индексі	Элемент	D11
Өнім өлшемі	Бүктеуге дейін: Ұзындығы*Ені*Биіктігі (мм)	1480*580*1240
	Бүктен кейін: Ұзындығы*Ені*Биіктігі (мм)	840*400*740
	Дөңгелектер (дюйм)	20*1.75
Өнім салмағы	Нетто салмақ	18.5kg(41lb)
Жүргізу талабы	Максималды жүктеме	120kg(265/lb)
	Қолданылатын жас	16+
	Қолданылатын биіктік	155cm(5.0') - 200cm(6.5')
Негізгі сипаттама	Сериялық нөмірдің орналасқан жері	Раманың астында
	Максималды жылдамдық	15.5MPH (25km/h)
	Максималды көтерілу	25%
	Дөңгелектер арасындағы орталық қашықтық (мм)	975
	Трансмиссия	7S
	Қуатпен көмек көрсету жүйесі	3/5 беріліс
	Трансмиссия коэффициенті	52T:14 - 28T
	Қолданылатын жол	Қалалық асфальт төсемі/тегіс төсем
	Жұмыс температурасы	-10° ~50°
	Су өткізбеу жылдамдығы	IP54
Аккумулятор	Номиналды кернеу (В)	36
	Аккумулятор түрі	Литий аккумуляторы
	Номиналды сыйымдылық (Втсағ)	417.6
	Аккумуляторды басқару жүйесі	Қызып кету/қысқа тұйықталу/артық ток және шамадан тыс зарядтаудан қорғау
Мотор	Номиналды қуат (Вт)	250
	Номиналды жылдамдық (айн/мин)	270
	Мотор түрі	Щеткасыз редукторлы мотор
	Төмен кернеуден қорғау (В)	29±1
	Артық токтан қорғау (А)	13±1
Зарядтағыш	Кіріс кернеуі (В)	100-240
	Шығыс кернеуі (В)	24
	Шығыс тогы (А)	2
	Зарядтау сағаттары (сағ)	7
Басқалары	Алдыңғы жарық	Жарықдиодты
	Артқы жарық	Жарықдиодты
	Жүргізу режимі	Қуатпен көмек көрсету режимі+Педаль режимі

* Жоғарыдағы деректер 5% өндірістік рұқсаттарға мүмкіндік береді.
* Велосипедті алғаннан кейін, әртүрлі партияларға байланысты жеке керек-жарақтар мен дисплей сызбалары арасында кейбір айырмашылықтар болуы мүмкін, және бұл пайдалануға әсер етпейді.

Осы пайдаланушы нұсқаулығы туралы сұрақтарыңыз немесе ұсыныстарыңыз болса, келесі пошта мекенжайы арқылы бізге хабарласыңыз.

Бізге хабарласыңыз: support@fiido.com

Бейне нұсқаулар үшін сканерлеу:

Fiido APP:

Қауіпсіздік шаралары

1. Қауіптерді тиімді азайту үшін осы нұсқаудағы сақтық шараларын орындаңыз. Сіз қоғамдық орындарға кірген кезде, ұлттық және жергілікті ережелерді сақтаңыз, мінген кезде қырағы болыңыз және басқа адамдар мен көліктерден ақылға қонымды қауіпсіз қашықтықты сақтаңыз.
2. Пайдаланушы нұсқаулығының нұсқауы бойынша жұмыс істеңіз, нұсқауларды орындамау салдарынан туындаған шығынды өзіңіз көтересіз.
3. Бұл өнім кәсіби жол талғамайтын көлік емес, бұл өнімді жол талғамайтын көлік стандарттарына сәйкес пайдаланбаңыз.
4. Бірінші рет мінген кезде балалар, жаяу жүргіншілер, үй жануарлары, көліктер немесе басқа кедергілер мен ықтимал қауіптер көп аймақты таңдамаңыз. Қоғамдық жолда жүрмес бұрын велосипедпен танысыңыз.
5. Әрбір жүру алдында бекіткіштердің босатылғанын немесе бөлшектердің зақымдалғанын мұқият тексеріңіз. Егер қандай да бір ерекше дыбыс болса, дереу жүруді тоқтатыңыз және көмек алу үшін сатудан кейінгі топқа хабарласыңыз.
6. Жарақат алу қаупін азайту үшін осы пайдаланушы нұсқаулығындағы барлық "Абайлаңыз", "Қауіп" және "ескерту" нұсқауларын оқып, орындаңыз. Жылдамдықты асырмаңыз және ешбір жағдайда моторлы жолда жүрмеңіз.
7. Қауіпсіздік үшін пайдаланушы 16 жастан асқан болуы керек. Төмендегі жағдайлардағы пайдаланушыларға бұл өнімді пайдалану ұсынылмайды:
   • Алкоголь немесе есірткі әсер еткен адамдар.
   • Ауруға байланысты күшті физикалық белсенділікпен айналыса алмайтын адамдар.
   • Тепе-теңдікті сақтай алмайтын немесе тепе-теңдігі қозғалыс дағдыларымен бұзылған адамдар.
   • Салмағы максималды жүктеме шегінен асатын адамдар (максималды жүктеме 120 кг/265 фунт).
   • Жүкті әйел.
8. Қарда, жаңбырда, дымқыл жолда, мұзда және басқа да қолайсыз ауа райында абайлап жүріңіз. Тым биік немесе тым үлкен кедергілерден асып өтпеңіз, әйтпесе тепе-теңдікті немесе ұстауды жоғалтып, жарақат алуыңыз мүмкін.
9. Зарядтағыш немесе қуат көзі дымқыл болған кезде зарядтауға тырыспаңыз, егер сізге велосипедті қоғамдық жерде зарядтау қажет болса, жергілікті қауіпсіздік ережелерін сақтаңыз.
10. Тиімді қорғау үшін және өзіңізге мүмкіндігінше ыңғайлы болу үшін Fiido-ның арнайы бөлшектерін пайдалануды ұмытпаңыз.
11. Велосипедті жаңарту қажет болса, жергілікті заңдар мен ережелерді сақтаңыз, Fiido-ның сатудан кейінгі тобымен кеңескеннен кейін сақтықпен жалғастырыңыз. Рұқсатсыз өзгерту салдарынан болған ауыр жарақат және/немесе зақымдану кепілдіктің күшін жояды.

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

FIIDO D11 нұсқаулығы жүктеп алу

Қолжетімді тілдер
