FIIDO L3 нұсқаулығы

Өніммен таныстыру

Өнімге шолу

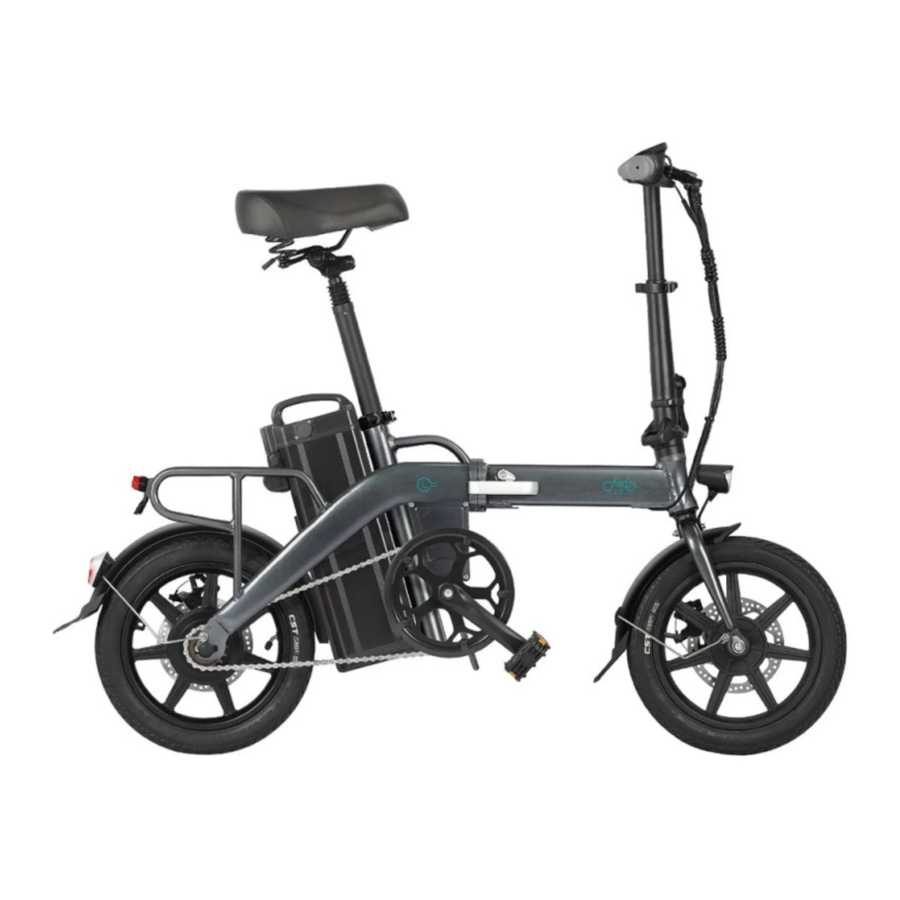

L3 — қашыққа жүруге арналған Fiido электрлік велосипеді, ол ұзақ қашықтыққа велосипедпен жүруге жарамды. Ықшам дизайн стилімен эргономикалық алюминий қорытпасынан жасалған жақтау, жеңіл және жиналмалы. 350 Вт қуатты қозғалтқышпен жабдықталған және ең жоғары жылдамдық 18,6 MPH-ке жетуі мүмкін. 48 В 23,2AH жоғары сыйымдылықты аккумулятор қуат көмегі режимінде 120 мильге дейінгі аралықты қамтамасыз етеді. Батареяны тікелей бөлшектеп, зарядтауға болады. Максималды жүктеме 330 фунт.

L3-те жүру тәжірибесін байыту үшін 3 жүру режимі және 3 қуат көмегі режимі бар. Корпусты үш бөлікке бүктеуге болады және бүктелгеннен кейінгі көлемі небәрі 0,17 м³ құрайды. Оны әртүрлі транзиттік массалар арасында оңай алып жүруге немесе тасымалдауға болады, бұл оны ұзақ төзімділігі бар қалалық жол жүруге арналған ең жақсы серіктес етеді.

Қаптама тізімі

Өнім бөлшектері

Аксессуарлар

Құралдар

*Барлық элементтердің толық және бүтін екенін мұқият тексеріңіз. Егер жоғалған немесе зақымдалған сияқты қандай да бір мәселе болса, ресми сатудан кейінгі топқа мүмкіндігінше тезірек хабарласыңыз.

Өнімнің диаграммалары

*Кәсіби емес адамдарға батареяны құрастыруға және бөлшектеуге тыйым салынады. Көмек алу үшін сатудан кейінгі топқа хабарласыңыз.

Функцияның сипаттамасы

Руль

Батарея

Пайдалану нұсқаулығы

Орнату нұсқаулығы

Велосипедтің негізгі орнатуы зауыттан шығар алдында аяқталды. Велосипедті алған кезде, сізге тек велосипедті жайып, орындықты және педальдарды орнату керек.

Тұғырды ашыңыз

1. Велосипедті жайып, жақтау қысқышын жауып, бекітіңіз.

2. Жылдам босатуды ашып, рульді дұрыс қалыпқа келтіріңіз. Тұғырды көтеріп, оны бекіту үшін тұғыр қысқышын жабыңыз.


Нұсқау бойынша орындаңыз, әйтпесе сым үзілуі мүмкін.

3. қауіпсіздік ілмегін жабыңыз.

4. Көтергішті қолайлы биіктікке келтіріп, көтергіш қысқышын жабыңыз.
   Реттеу биіктігі қауіпсіздік сызығынан аспауы керек.

5. Рульдің бағытын көлденең сызықпен 15°-20° бұрышта болатындай етіп реттеңіз, содан кейін тұғырды ашуды аяқтау үшін жылдам босатуды жабыңыз.


Орындық тіреуін орнатыңыз

1. Орындық қысқышын ашыңыз.

2. орындық тіреуін салыңыз.

3. Орындық қысқышын құлыптап, ерді артқа қарай аударыңыз.

4. Орындық тіреуінің аккумуляторын қолайлы биіктікке келтіріңіз, ұсынылатын биіктік - ер тұрған кезде пайдаланушының жамбасымен бірдей болғанда.
   (Ердің ең аз биіктігі аккумулятордың орындық түтігінің шегінен аспауы керек, ал ең жоғары биіктігі орындық тіреуінің аккумуляторының қауіпсіздік шкаласының MIN сызығынан аспауы керек.)


Педальды ашыңыз

Иінді қолайлы күйге келтіріңіз. Оны ашу үшін педальды төмен қарай итеріңіз.

Бірінші рет қолдану

Мінгенге дейін құрамдас бөліктерді дұрыс орнату үшін орнату нұсқаулығын орындаңыз, микробағдарламалық қамтамасының бос еместігін тексеріңіз, қуаттың жеткілікті екеніне көз жеткізіңіз және міну үшін тиісті қорғанысты алыңыз.

1. Орындықты реттеңіз
   Отырғышты өз бойыңызға сәйкес келетін биіктікке келтіріңіз.
   (ұсынылатын биіктік - ер тұрған кезде пайдаланушының жамбасымен бірдей болғанда. Реттеу биіктігі қауіпсіздік сызығынан аспауы керек.)

2. Қуатты қосыңыз
   Аккумуляторды "ON" (ҚОСУЛЫ) күйіне келтіріңіз.

3. Қуатпен көмектесу берілісін реттеңіз
   Велосипед жолының жағдайына және жеке қажеттіліктеріне сәйкес міну режимін ауыстырып таңдаңыз.

   1. Электрлік режим: Таза электрлік режимімен жабдықталған, таза электрлік режимге ауысу үшін электрлік режим түймесін ақырын басыңыз, неғұрлым қатты бассаңыз, жылдамдық соғұрлым жоғары болады
   2. Қуатпен көмектесу режимі: 3 қуатпен көмектесу берілісімен жабдықталған, берілісті ауыстыру үшін қуатпен көмектесу берілісі түймесін басыңыз. 1-ші беріліс салыстырмалы түрде тегіс жол жағдайларына жарайды, жолдың көлбеулігі неғұрлым көп/жоғары болса, соғұрлым үлкен берілісті сәйкесінше реттеуге болады.

Назар аударыңыз: Велосипед PAS 3 күйінде болғанда, қуатпен көмектесу берілісі түймесін қайтадан басыңыз және велосипед PAS 0 күйінде болады, содан кейін беріліс дисплейі жанбайды және қозғалтқыш өшіріледі. Бірақ басқа құрамдас бөліктер де жұмыс істей алады. Велосипед педаль режимінде болады.

4. Мінуді бастаңыз
   Мінуді бастамас бұрын тиісті қорғанысты алыңыз.

5. Тежеуді таныстыру
   Сол жағы алдыңғы тежегіш, оң жағы артқы тежегіш. (Ұлыбритания нұсқасы: Сол жағы артқы тежегіш үшін, оң жағы алдыңғы тежегіш үшін.)
   Мінген кезде жылдамдықты баяулату үшін алдымен артқы тежегішті, содан кейін алдыңғы тежегішті пайдалану ұсынылады, осылайша алдыңғы доңғалақты шұғыл тежеуден туындаған тепе-теңдік мәселелерінен құлап қалу жағдайын болдырмау үшін.


Зарядтау нұсқаулары

Аккумуляторда аздаған электр қуаты бар, алғашқы қолданар алдында мінер алдында оны толық қуаттағаныңызға көз жеткізіңіз.

Зарядтау

1. Зарядтау қосылымы: Зарядтағыштың зарядтау интерфейсін зарядтау портына қосыңыз, содан кейін зарядтағыштың қуат ашасын қуат розеткасына қосыңыз.

2. Толық зарядталды: Зарядтағыштың индикатор шамы қызыл болғанда, бұл қалыпты зарядтауды білдіреді. Шам жасыл болғанда, ол толық зарядталғанын білдіреді.
3. Зарядтау уақыты: Зарядтау уақыты шамамен 10-12 сағатты құрайды, ұзақтығы жағдайға байланысты.
4. Зарядтауды ажырату: Индикатор шамы жасылға айналғанда, ол толық зарядталғанын білдіреді. Алдымен қуат ашасын ажыратыңыз, содан кейін зарядтау интерфейсін аккумулятордан алыңыз. Аккумулятордың шаңнан қорғайтын қақпағын жабыңыз.
5. Зарядтау режимі: Велосипед екі зарядтау режимін қолдайды: көлікті зарядтау және аккумуляторды бөлшектеу арқылы зарядтау. Аккумуляторды қалай алу керектігін төменде қараңыз.

1. Зарядтағышта жоғары вольтты құрылғы бар, рұқсатсыз жөндемеңіз. Қауіпті болдырмау үшін аккумулятор мен зарядтағышты балалардан аулақ ұстау керек. Батареялардың айналасында жанғыш және жарылғыш заттар болмауы керек (мысалы, автокөлік орындығының жастықтары, дивандар және т.б.)
2. Аккумуляторды желдетілетін және құрғақ жерде сақтаңыз және электрлік қысқа тұйықталу өртін және жаңбыр және басқа факторлар тудырған басқа да жағдайларды болдырмау үшін ашық ауада зарядтамаңыз және сұйықтық пен металл бөлшектерінің электрлік бөліктерге түсуіне жол бермеңіз.
3. Созылмалы сақтау жағдайында ай сайын екі сағаттан артық зарядтағаныңызға көз жеткізіңіз. Аккумуляторды қуат жоғалту жағдайында сақтамаңыз. Аккумулятор кернеуі разряд күйіне жеткеннен кейін, қалпына келтіруге болмайтын зақымдануға әкеледі.

Зарядтауға қоғамдық зарядтау жабдығында рұқсат етілуі мүмкін, бірақ аккумулятор мен зарядтау жабдығының сәйкестігін толық ескеру керек.

Зарядтау кезінде қандай да бір иіс немесе жоғары температура болса, зарядтауды дереу тоқтатыңыз және көмек алу үшін сатудан кейінгі топпен байланысыңыз.

Аккумуляторды қалай шығаруға болады

1. Кілтті басып, "UNLOCK" (ҚҰЛЫПТАН БОСАТУ) күйіне ауыстырыңыз

2. Тіреуді басып, ерді көтеріңіз

3. Тұтқаны ұстап, аккумуляторды шығарыңыз


Бүктеу нұсқаулары

Орындық тіреуін төмендетіңіз

Орындық тіреуінің қысқышын ашып, оны ашық күйде ұстаңыз. Орындық тіреуін ақырын төменге қарай басыңыз. Оны жабық күйде ұстау үшін орындық қысқышын басыңыз.

Тұғырды бүктеңіз

Тұғырдың қауіпсіздік ілмегін ашып, оны ашық күйде ұстау үшін тұғыр қысқышын төмен қарай бұраңыз. Тұғырды төменге қарай ақырын бұрап, тұғырды бүктеуді аяқтаңыз.

Педальды бүктеңіз

Педаль ілгегін басып, бүктеуді аяқтау үшін оны жоғары қарай бүктеңіз.

Корпусты бүктеңіз

1. Қауіпсіздік ілмегін ашып, жақтау қысқышын сыртқа қарай ашып, оны ашық күйде ұстаңыз.

2. Велосипедтің алдыңғы бөлігін артқа қарай бүктеп, велосипедті бүктеуді аяқтаңыз.


Техникалық қызмет көрсету шаралары

Сақтық шараларын қолдану

1. Пайдаланушылар велосипедті қолдану қауіпсіздігіне назар аударуы керек
   1. Ғимараттардың кіреберістерінде, эвакуациялық баспалдақтарда, жаяу жүргіншілер жолдарында және қауіпсіздік шығу жолдарында тұраққа қоюға болмайды.
   2. Тұрғын үй ғимараттарында зарядтауға болмайды. Зарядтау жанғыш заттардан алыс болуы керек және 9 сағаттан аспауы керек.
   3. Электр бөліктеріне судың кіруіне жол бермеңіз. Велосипедті тазалаған кезде зарядтау портына, сымдар коннекторларына, сақтандырғышқа және басқа да электр бөліктеріне судың тиюінен аулақ болыңыз.
   4. Егер ердің биіктігі реттелсе, орындықтың қауіпсіздік сызығының белгісі көрінбеуі керек.
   5. Пайдаланушылар мен дилерлерге сымдарды қосуға және құрылым мен өнімділікті рұқсатсыз өзгертуге болмайды. Мысалы: батарея конфигурациясын, тізбекті өзгерту, шам қуатын арттыру, дыбысты күшейту және басқа да өзгерістер.
   6. Құралдың фондық параметрлерінің параметрлерін өз қалауыңызша өзгертпеңіз, әйтпесе қалыпты жүруге кепілдік берілмейді.
   7. Аксессуарлардың зақымдалуын болдырмау үшін (мысалы, құралдар тақтасы, контроллер және т.б.) қосулы күйде кез келген токты өткізетін сым интерфейсін ажыратпаңыз.
   8. Велосипедтің ток өткізетін бөлігіне дымқыл қолмен немесе металл өткізгіштермен тиіспеңіз. Мысалы: зарядтау порты, зарядтағыш ашасы және т.б.
   9. Автоматты ажыратқыштарды немесе сақтандырғыштарды ауыстырған кезде көрсетілген модельдер мен сипаттамалардағы автоматты ажыратқыштарды немесе сақтандырғыштарды пайдаланыңыз. Қысқа тұйықтағы сымдарды қолданбаңыз. Автоматты ажыратқыш немесе сақтандырғыш картасының ұясы жақсы жанасуда болуы керек, әйтпесе апаттарға әкелуі мүмкін.
   10. Сұйықтық пен металл бөлшектерінің электр бөліктеріне енуіне жол бермеу үшін электр бөліктерін рұқсатсыз бөлшектемеңіз.
   11. Бөлшектердің қартаюын болдырмау үшін нашар ауа-райында жүрмеңіз немесе велосипедті ұзақ уақыт бойы күннің/жаңбырдың әсеріне қалдырмаңыз.
   12. Егер велосипедті жуу қажет болса, корпусты кран суымен араластырылған бейтарап лосьонмен сүртіңіз. Қысқа тұйықталуды болдырмау үшін ішкі бөліктерді шешіп жууға болмайды.

Кәсіби мамандардың жөндеуіне қатаң тыйым салынады. Ақаулықтар орын алған жағдайда техникалық қызмет көрсету үшін сатудан кейінгі топқа немесе уәкілетті кәсіби техникалық қызмет көрсету станциясына хабарласыңыз.

2. Жүру қауіпсіздігі: ұлттық және жергілікті жол ережелерін сақтаңыз, жүру қауіпсіздігіне назар аударыңыз.
   1. Пайдаланушы 16 жастан асқан болуы керек. Зиян келтірмеу үшін велосипедті басқара алмайтын адамдарға бермеңіз.
   2. Сағатына 25 км-ден аспайтын жылдамдықпен автомобильсіз жолда жүріңіз.
   3. Жүрген кезде адамдарды немесе тауарларды жергілікті заңдар мен ережелерге сәйкес тасымалдаңыз.
   4. Міндетті түрде тиісті қауіпсіздік дулығасын киіп, жүрген кезде дулығаның желге қарсы бауын бекітіңіз.
   5. Жаңбырлы және қарлы күндері тежеу қашықтығы ұзарады, баяулауға назар аударыңыз және нашар ауа-райында жүруден аулақ болуға тырысыңыз. Артқы доңғалақ қозғалтқышының кіндігінің ортасына су деңгейі жетсе, ішкі қысқа тұйықталу және электр бөліктерінің зақымдануы мүмкін, ескеріңіз.
   6. Жергілікті жол қозғалысы ережелерін мұқият орындаңыз. Ішімдік ішкеннен кейін жүрмеңіз және әрқашан екі қолмен жүріңіз.
   7. Жүру үшін ашық түсті, ыңғайлы және жайлы костюм ұсынылады, ал жүру үшін төмен өкшелі аяқ киім кию қажет.
3. Жүрмес бұрын тексеру: қандай да бір ауытқулар болса, дереу жөндеңіз немесе жөндеу үшін жергілікті техникалық қызмет көрсету пунктіне барыңыз.
   1. Тіреуішті пайдаланған кезде және артқы дөңгелек жерден көтерілген кезде қалыпты қуатты пайдалануды растаңыз.
   2. Қуатты қосыңыз, индикатор шамының қалыпты екенін және қуат көзінің жеткілікті екенін тексеріңіз.
   3. Механикалық қоңырау мен алдыңғы/артқы жарықтың жақсы күйде екенін тексеріңіз.
   4. Рөл мен орындықтың тиісті күйге келтірілгенін, бекіту бұрандалары мен жылдам босату бекітілгенін растаңыз. Қауіпсіздік сызығы көрінбеуі керек екеніне назар аударыңыз.
   5. Алдыңғы/артқы тежегіш тұтқасын тексеріңіз, тежегішті реттеу тежегішті сенімді және икемді түрде қайтаруы керек.
   6. Дөңгелек қысымының қалыпты екенін, жарықтардың, тозудың, шегелердің, тастардың, шынылардың және басқа да өткір заттардың жоқ екенін тексеріңіз.
   7. Алдыңғы/артқы доңғалақ бұрандаларының құлыпталғанын, бүйірлік, артқы және педаль шағылыстырғыштарының жақсы күйде екенін тексеріңіз.
   8. Алдыңғы/артқы жарықтың қалыпты екенін тексеріңіз және жүрген кезде шамдардың жақсы пайдаланылуын қамтамасыз етіңіз.
   9. Әрбір біліктің бекітілу күйін тексеріңіз, алдыңғы/артқы біліктердің сенімді күйде болуын қамтамасыз етіңіз.
   10. Жүрмес бұрын жақтау қысқышының құлыпталғанын тексеріңіз.

дөңгелек қысымының ауытқуы, дөңгелек жарықтарының зақымдануы және тозудың ауытқуы рөлдің дұрыс жұмыс істемеуі мен дөңгелектің жарылуының негізгі себептері болып табылады.

4. Жолдағы назар аударатын жайттар
   1. Өзіңіздің және басқалардың қауіпсіздігі үшін жергілікті жол қозғалысы ережелерін саналы түрде сақтаңыз.
   2. Жүрмес бұрын міндетті түрде қауіпсіздік дулығасын киіп, қауіпсіздік шараларын қолданыңыз және табиғи қалыпты сақтаңыз.
   3. Жүрудің басында қуаттың ысырап болуын немесе апаттарды болдырмау үшін баяу үдетіңіз.
   4. Батарея мен қозғалтқыштың қызмет ету мерзімін ұзарту үшін жүруді бастағанда немесе көтерілгенде, қуатпен көмектесу режимін пайдалануға тырысыңыз.
   5. Қауіпсіздікті қамтамасыз ету үшін мүмкіндігінше экономикалық жылдамдықты пайдалану керек және электр энергиясын үнемдеу үшін мүмкіндігінше жиі тежеуді, жиі қосуды азайтыңыз.
   6. тежегеннен кейін жылдамдықты басқару тұтқасын қатайту құбылысынан аулақ болыңыз.
   7. Батпақты жерлерде немесе тегіс емес жолдарда мүмкіндігінше педаль режимін пайдалану керек.
   8. Нашар ауа-райында тежеу қашықтығын сәйкесінше арттыру керек, жүрген кезде шоғырланып және мұқият болу керек.
   9. Шамадан тыс токты қорғаумен жабдықталған. Тізбек жоғары көтерілу бұрышы мен жоғары қарсы жел жылдамдығы жағдайында шамадан тыс ток болуы мүмкін. Педаль режимін пайдаланған дұрыс, әйтпесе қуат тұтыну қашықтыққа, қозғалтқышқа және электр құрылғыларының жануына әсер ету үшін тым жылдам болуы мүмкін. Корпус пен электр бөліктері ток өткізбеуі керек, оқшаулау кедергісінің мәні 2M ω-дан кем болмауы керек.
   10. Контроллерде төмен кернеуден қорғау бар, батареяның қызмет ету мерзімін сақтау үшін кернеу төмен кернеу мәнінен төмен болса, қуат автоматты түрде өшіріледі.
5. Итеру және тұраққа қою кезіндегі назар аударатын жайттар
   1. Апаттарды болдырмау үшін велосипедті итерген кезде қуат өшірілуі керек.
   2. Тұрақ тегіс жерде болуы керек және велосипедті қуат өшірілген күйде ұстаңыз.
   3. Қауіпсіздігіңіз үшін велосипедіңізді үнемі күтіп ұстаңыз және тазалаңыз, оны жақсы күйде ұстаңыз.

Өнімге техникалық қызмет көрсету және жөндеу

1. Велосипед зауыттан шықпас бұрын тексеріліп, реттелді, кез келген мәселелер бойынша қолдау үшін Fiido сатудан кейінгі тобына хабарласыңыз.
2. Дөңгелектің спицаларының жақсы пайдаланылуын қамтамасыз ету үшін, әдетте, жарты ай жүргеннен кейін бір рет реттелуі керек.
3. Оны қалыпты пайдалану үшін дөңгелектің сақтау сыйымдылығын үнемі тексеріп отырыңыз.
4. Қалыпты пайдаланылуын қамтамасыз ету үшін рөл, түп, ер, орындық тіреуіші, алдыңғы/артқы және орталық білік, маховик және тізбек, доңғалақтар сияқты негізгі бөліктерді тексеріңіз, гайка мен бұранда босап кетсе, оларды дереу қатайту керек.
5. Пайдалану кезінде майлау қажет бөліктерге (мысалы, алдыңғы/ортаңғы/артқы білік подшипнигі, алдыңғы шанышқы тостаған тобы, аяқ педальының подшипнигі және т.б.) әр алты ай сайын 3# кальций негізіндегі майлағыш майын (сары май) қосып тұру ұсынылады. Әр екі ай сайын тізбекке, тежегіш кабеліне, тіреуішке және басқа бөліктерге 30# май құйыңыз
6. Егер осал бөліктер зақымдалса, мысалы: тежегіш сымы, тежегіш қабығы, тежегіш төсемшесі, шам, сақтандырғыш және т.б. Аустыру үшін жергілікті техникалық қызмет көрсету орталығын табыңыз, бірақ бөліктердің бірдей модельдік сипаттамаларын міндетті түрде ауыстырыңыз.

Рөлдің өзегінің бұрандасын қатайту моменті, біріктірілген рөлдік қосылыстың бұрандасын қатайту моменті, ердің қысқышының бұрандасын қатайту моменті, алдыңғы дөңгелектің бекіту моменті ұсынылатын момент 18 Нм-ден кем емес; Орталық біліктің құлпын және артқы дөңгелекті бекітуге арналған ұсынылатын момент 30 Нм-ден кем емес. Рөл мен ердің түтігінің қауіпсіздік сызығы корпустың сыртында көрінбеуі керек.

Қозғалтқышқа техникалық қызмет көрсету және жөндеу

1. Сирек кездесетін жер элементі бар тұрақты магнитті тұрақты токтың щеткасыз қозғалтқышымен, кез келген баяулау механизмі мен көміртекті щеткасыз сыртқы роторлы кіндік қозғалтқышымен жабдықталған, ол негізінен техникалық қызмет көрсетуді қажет етпейді.
2. Тығыздағаннан кейін қозғалтқыш негізі мен соңғы қақпағын ашпаңыз.
3. Қозғалтқышты таза ұстаңыз, қозғалтқышқа бөгде заттар, жегіш сұйықтық, газ кірмеуі керек, қозғалтқышты зақымдамау үшін қозғалтқыш қабығын соқпаңыз және пісірмеңіз.

Ақаулықты жою мүмкін болмаса, сатудан кейінгі топпен кеңесіңіз.

Батареяға техникалық қызмет көрсету және жөндеу

1. Литий батареясының сыйымдылығы үлкен, қызмет ету мерзімі ұзақ, техникалық қызмет көрсетуді қажет етпейді, салмағы жеңіл, ластамайтын және т.б. сипаттамалары бар. Оның қызмет ету мерзімі пайдалану режимімен тығыз байланысты. Созылмалы түрде сақтамаңыз, жиі зарядтауды әдетке айналдырыңыз.
2. Әр жолы 7 - 9 сағат зарядтау ұсынылады және ең ұзақ уақыт 1 тәуліктен аспайды. Литий батареясының жад әсері жоқ, зарядпен бірге пайдалануға болады.
3. Созылмалы сақтау жағдайында әр ай сайын екі сағаттан артық міндетті түрде зарядтаңыз. Батареяны қуаты жоғалған күйде сақтамаңыз. Батарея кернеуі разряд күйіне жеткеннен кейін қалпына келтіруге болмайтын зақымдануға әкеледі.

Ескі батареяны рұқсатсыз бөлшектемеңіз, оны ережелерге сәйкес жинау керек.

Өрттің немесе жоғары температура көзінің жанында болмаңыз немесе оны отқа тастамаңыз немесе күнге шығармаңыз.

Шағылыстырғыш шағылыстырғышының сақтық шаралары

1. Шағылыстырғыш құрылғысы жоғалмауы керек, егер ол жоғалса, ауыстыру үшін дереу сатудан кейінгі топқа хабарласыңыз және орнату орны бастапқы велосипедпен сәйкес келуі керек.
2. Fiido шағылыстырғыш шағылыстырғышы көлікке бекітілген, орнын өзгертпеңіз, өзгертпеңіз, бөлшектемеңіз және т.б.
3. Әр қолданар алдында шағылыстырғыш шағылыстырғышының қалыпты жұмысын міндетті түрде тексеріп, бетін таза ұстаңыз.
4. Шағылыстырғыш құрылғысы жүкпен, балалар орындықтарымен, киіммен және басқа заттармен жабылмауы керек, әйтпесе бұл қауіпсіздік қаупін тудыруы мүмкін.

Ақауларды жою әдістері

Ақау кодының сипаттамасы
Ақау коды	Ақау құбылысы
E1	Байланыс мәселелері
E2	Дроссель мәселелері
E3	Тежегіш тұтқасының мәселелері
E4	Қозғалтқыш Холл мәселелері
E5	Қозғалтқыш мәселелері
E6	Бақылаушы мәселелері
Жалпы ақау
Ақау құбылысы	Ақау себебі	Алып тастау тәсілі
Қуат беру арқылы қозғалтқыштың істен шығуы	Реттеуші рульдің нашар байланысы Тежегішті өшіру қосқышының нашар байланысы Қозғалтқыштың зақымдануы Бақылаушының зақымдануы Босаған қосқыш	Реттеуші рульді өзгерту Тежегішті өшіру қосқышын өзгерту Қозғалтқышты өзгерту Бақылаушыны өзгерту немесе жөндету Қосқышты тексеру
Жетудің жеткіліксіздігі	Дөңгелек қысымының жеткіліксіздігі Толық зарядталмаған немесе ақаулы зарядтағыш Ескірген батарея немесе зақымдалған батарея Көбірек жоғары, дауыл, жиі тежеу, шамадан тыс жүктеме және т.б.	Дөңгелекті үрлеу Толық зарядталған, зарядтағышты тексеру Батареяны ауыстыру Педаль режимін пайдалану
Зарядтау қиындығы	Босаған штепсель Ажыратылған батарея кабелі Зақымдалған зарядтағыш	Розетка мен қосқышты қатайту Дәнекерленген қосқыш Зарядтағышты өзгерту
Жылдамдықтың істен шығуы немесе 10 км/сағ-тан төмен жылдамдық	Реттеуші рульдің нашар байланысы Босаған қосқыш Батареяның кернеуінің шамадан тыс болуы	Реттеуші рульді өзгерту Қосқышты тексеру Толық зарядталған

Техникалық сипаттамалар

Сипаттама индексі	Элемент	L3
Өнім өлшемі	Бүктегенге дейін: Ұзындығы*Ені*Биіктігі (мм)	1240*580*1040
	Бүктегеннен кейін: Ұзындығы*Ені*Биіктігі (мм)	680*370*660
	Дөңгелектер (дюйм)	14*1.95
Өнім салмағы	Таза салмақ (кг)	24
Міну талабы	Максималды жүктеме (кг)	120
	Қолданылатын жас	16+
Негізгі сипаттама	Сериялық нөмірдің орналасқан жері	Жақтаудың астында
	Максималды жылдамдық	15.5 миль/сағ (25 км/сағ)
	Дөңгелектер арасындағы орталық қашықтық (мм)	881
	Беріліс	3 беріліс
	Беріліс қатынасы	48T: 16T
	Қолданылатын жол	Қалалық асфальт төсемі/тегіс төсем
	Жұмыс температурасы	-10° ~50°
	Су өткізбеу жылдамдығы	IP54
	Номиналды кернеу (В)	48
Батарея	Батарея түрі	Литий батареясы
	Номиналды сыйымдылық (Втсағ)	1113.6
	Батареяны басқару жүйесі	Қызып кету/қысқа тұйықталу/шамадан тыс тоқ және шамадан тыс зарядтаудан қорғау
Қозғалтқыш	Номиналды қуат (Вт)	350
	Номиналды жылдамдық (айн/мин)	570
	Қозғалтқыш түрі	Щеткасыз редукторлы қозғалтқыш
	Төмен кернеуден қорғау (В)	39±1
	Шамадан тыс тоқтан қорғау (А)	14±1
Зарядтағыш	Шығыс кернеуі (В)	54.6
	Шығыс тоғы (А)	3
	Зарядтау сағаттары (сағ)	8
Басқалар	Алдыңғы жарық	LED
	Артқы жарық	LED
	Міну режимі	Қуатпен көмек көрсету режимі+Педаль режимі

* Жоғарыдағы деректер өндірістік рұқсаттардың 5% құрайды.
* Велосипедті алғаннан кейін, әртүрлі топтамаларға байланысты жеке керек-жарақтар мен дисплей суреттері арасында кейбір айырмашылықтар болуы мүмкін және бұл пайдалануға әсер етпейді.

Қауіпсіздік шаралары

1. Қауіптерді тиімді азайту үшін осы нұсқаулықтағы сақтық шараларын орындаңыз. Қоғамдық орындарға кіргенде, ұлттық және жергілікті ережелерді сақтаңыз, мінген кезде сақ болыңыз және басқа адамдар мен көліктерден ақылға қонымды қауіпсіз қашықтықты сақтаңыз.
2. Пайдаланушы нұсқаулығының нұсқауы бойынша жұмыс істеңіз, нұсқауларды орындамау салдарынан болған шығынды өзіңіз көтересіз.
3. Бұл өнім кәсіби жол талғамайтын велосипед емес, бұл өнімді жол талғамайтын стандарттарға сәйкес пайдаланбаңыз.
4. Алғашқы рет мінген кезде балалардан, жаяу жүргіншілерден, үй жануарларынан, көліктерден немесе басқа кедергілер мен ықтимал қауіптерден аулақ болыңыз. Қоғамдық магистральдарда жүрмес бұрын велосипедпен таныс болыңыз.
5. Әрбір міну алдында оның жақсы жұмыс істейтініне көз жеткізу үшін велосипедтің бөлшектері мен бұрандаларын мұқият тексеріңіз. Егер қандай да бір ерекше шуыл болса, дереу мінуді тоқтатыңыз және көмек алу үшін сатудан кейінгі топқа хабарласыңыз.
6. Жарақаттануды болдырмау үшін осы пайдаланушы нұсқаулығындағы барлық "Абайлаңыз", "Қауіп" және "ескерту" нұсқауларын оқып, орындаңыз. Жылдамдықты арттырмаңыз және ешбір жағдайда моторлы жолда жүрмеңіз.
7. Қауіпсіздік мақсатында пайдаланушы 16 жастан асқан болуы керек. Төмендегі жағдайларда пайдаланушыларға осы өнімді пайдалануға қатаң түрде ұсынылмайды:
   • Алкогольдің немесе есірткінің әсерінен зардап шеккен адамдар.
   • Ауруға байланысты ауыр дене белсенділігімен айналыса алмайтын адамдар.
   • Тепе-теңдікті сақтай алмайтын немесе тепе-теңдігі қозғалыс дағдыларына байланысты бұзылған адамдар.
   • Салмағы максималды жүктеме шегінен асатын адамдар (максималды жүктеме 120 кг/265 фунт).
   • Жүкті әйел.
8. Қарда, жаңбырда, дымқыл жолда, мұзда және басқа да қолайсыз ауа райында абайлап мініңіз. Тым биік немесе тым үлкен кедергілерден асып кетпеңіз, әйтпесе тепе-теңдікті немесе ұстауды жоғалтып, жарақат алуыңыз мүмкін.
9. Зарядтағыш немесе қуат көзі дымқыл болған кезде зарядтауға тырыспаңыз, егер қоғамдық орында велосипедті зарядтау қажет болса, жергілікті қауіпсіздік ережелерін сақтаңыз.
10. Тиімді қорғау үшін және өзіңізге мүмкіндігінше ыңғайлы болу үшін міндетті түрде Fiido арнайы бөлшектерін пайдаланыңыз.
11. Егер сізге велосипедті жаңарту қажет болса, жергілікті заңдар мен ережелерді сақтаңыз, Fiido сатудан кейінгі тобымен кеңескеннен кейін абайлап жалғастырыңыз. Рұқсатсыз өзгерту салдарынан болған ауыр жарақат және/немесе зақымдану кепілдіктің күшін жояды.

Келесі мәлімдеме: Жүргізушінің құлағындағы А-өлшемді шығарынды дыбыс қысымының деңгейі 70 дБ (A)-дан аз

* Барлық суреттер тек анықтама үшін берілген.

Веб-сайт: www.fiido.com
Егер сізде осы пайдаланушы нұсқаулығы бойынша қандай да бір сұрақтарыңыз немесе ұсыныстарыңыз болса, бізге келесі пошта мекенжайы арқылы хабарласыңыз
Бізбен байланысыңыз: support@fiido.com

Бейне нұсқаулығын сканерлеу

Fildo APP

Сілтемелер

• Best Electric Bike Brand Online Shop - Fiido Company

Нұсқаулықты жүктеп алу

Мұнда нұсқаулықтың толық pdf нұсқасын жүктеп алуға болады, онда қосымша қауіпсіздік нұсқаулары, кепілдік туралы ақпарат, FCC ережелері және т.б. болуы мүмкін.

FIIDO L3 нұсқаулығы жүктеп алу

Қолжетімді тілдер
