Εγχειρίδιο FIIDO L3

Εισαγωγή προϊόντος

Επισκόπηση προϊόντος

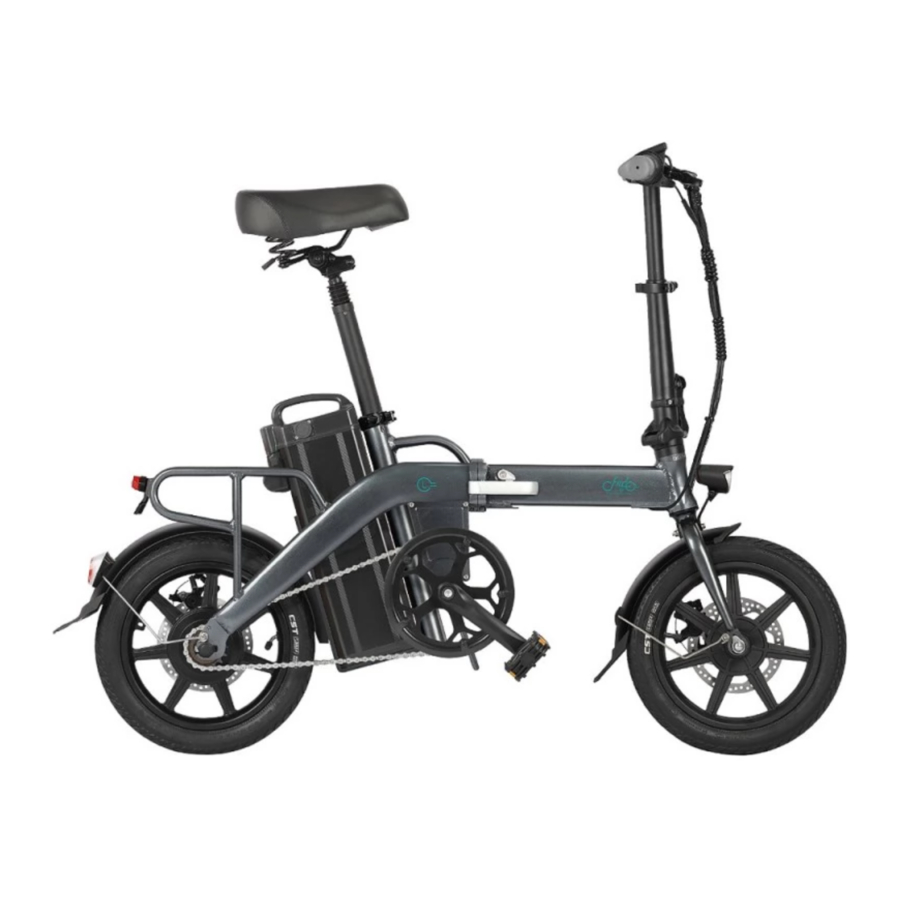

Το L3 είναι ένα ηλεκτρικό ποδήλατο μεγάλης εμβέλειας της σειράς Fiido, το οποίο είναι κατάλληλο για ποδηλασία μεγάλων αποστάσεων. Εργονομικά σχεδιασμένο πλαίσιο από κράμα αλουμινίου με λιτό σχεδιαστικό στυλ, ελαφρύ και αναδιπλούμενο. Εξοπλισμένο με ισχυρό κινητήρα 350W και η μέγιστη ταχύτητα μπορεί να φτάσει τα 18,6 MPH. Η μπαταρία υψηλής χωρητικότητας 48V 23.2AH παρέχει αυτονομία έως και 120 μίλια σε λειτουργία υποβοήθησης ισχύος. Και η μπαταρία μπορεί να αποσυναρμολογηθεί και να φορτιστεί απευθείας. Το μέγιστο φορτίο είναι 330 λίβρες.

Το L3 έχει 3 λειτουργίες οδήγησης και 3 λειτουργίες υποβοήθησης ισχύος για να παρέχει μια πλουσιότερη εμπειρία οδήγησης. Το σώμα μπορεί να διπλωθεί σε τρία μέρη και ο όγκος μετά την αναδίπλωση είναι μόνο 0,17m³. Μπορεί εύκολα να μεταφερθεί ή να μεταφερθεί μεταξύ διαφορετικών μαζών διέλευσης, καθιστώντας το τον καλύτερο συνεργάτη για αστικές μετακινήσεις με μεγάλη αντοχή.

Λίστα συσκευασίας

Ανταλλακτικά προϊόντος

Αξεσουάρ

Εργαλεία

*Ελέγξτε προσεκτικά εάν όλα τα στοιχεία είναι πλήρη και άθικτα. Εάν υπάρχει κάποιο πρόβλημα, όπως ελλείψεις ή ζημιές, επικοινωνήστε το συντομότερο δυνατό με την επίσημη ομάδα μετά την πώληση.

Διαγράμματα προϊόντος

*Απαγορεύεται σε μη επαγγελματίες να συναρμολογούν και να αποσυναρμολογούν την μπαταρία. Επικοινωνήστε με την ομάδα μετά την πώληση για βοήθεια.

Λειτουργία DESC

Τιμόνι

Μπαταρία

Οδηγός χρήσης

Οδηγός εγκατάστασης

Η βασική εγκατάσταση του ποδηλάτου έχει ολοκληρωθεί πριν από την έξοδο από το εργοστάσιο. Όταν παραλάβετε το ποδήλατο, χρειάζεται μόνο να το ξεδιπλώσετε και να εγκαταστήσετε τη σέλα και τα πεντάλ.

Ξεδιπλώστε το στέλεχος

1. Ξεδιπλώστε το ποδήλατο, κλείστε τον σφιγκτήρα του πλαισίου και κλειδώστε το.

2. Ανοίξτε την ταχείας απελευθέρωσης, ρυθμίστε το τιμόνι στη σωστή θέση. Ανασηκώστε το στέλεχος και κλείστε τον σφιγκτήρα του στελέχους για να το σταθεροποιήσετε.


Παρακαλούμε χειριστείτε σύμφωνα με τις οδηγίες, διαφορετικά μπορεί να προκληθεί σπάσιμο του καλωδίου.

3. και κλείστε τον γάντζο ασφαλείας.

4. Ρυθμίστε τον ανυψωτήρα στο κατάλληλο ύψος και κλείστε τον σφιγκτήρα του ανυψωτήρα.
   Το ύψος της ρύθμισης ΔΕΝ μπορεί να υπερβεί τη γραμμή ασφαλείας.

5. Ρυθμίστε την κατεύθυνση του τιμονιού, ώστε να βρίσκεται σε γωνία 15°-20° με την οριζόντια γραμμή, στη συνέχεια κλείστε την ταχείας απελευθέρωσης, για να ολοκληρώσετε το ξεδίπλωμα του στελέχους.


Εγκαταστήστε τον σωλήνα σέλας

1. Ανοίξτε τον σφιγκτήρα της σέλας.

2. Εισαγάγετε τον σωλήνα σέλας.

3. Κλειδώστε τον σφιγκτήρα της σέλας και αναποδογυρίστε τη σέλα προς τα πίσω.

4. Ρυθμίστε την μπαταρία του σωλήνα σέλας στο κατάλληλο ύψος, το συνιστώμενο ύψος είναι όταν η σέλα είναι στο ίδιο επίπεδο με την πύελο του χρήστη όταν στέκεται φυσικά.
   (Το ελάχιστο ύψος της σέλας δεν μπορεί να υπερβαίνει το όριο του σωλήνα της σέλας της μπαταρίας και το μέγιστο ύψος δεν μπορεί να υπερβαίνει τη γραμμή MIN της κλίμακας ασφαλείας της μπαταρίας του σωλήνα σέλας.)


Ξεδιπλώστε το πεντάλ

Περιστρέψτε τον βραχίονα του στροφάλου σε κατάλληλη θέση. Σπρώξτε το πεντάλ προς τα κάτω για να το ξεδιπλώσετε.

Πρώτη χρήση

Πριν από την οδήγηση, ακολουθήστε τον οδηγό εγκατάστασης για να εγκαταστήσετε σωστά τα εξαρτήματα, ελέγξτε αν το υλικολογισμικό είναι χαλαρό, βεβαιωθείτε ότι υπάρχει επαρκής ισχύς και λάβετε την κατάλληλη προστασία για την οδήγηση.

1. Ρυθμίστε τη σέλα
   Ρυθμίστε τη σέλα στο κατάλληλο ύψος οδήγησης ανάλογα με το ύψος σας.
   (το συνιστώμενο ύψος είναι όταν η σέλα είναι στο ίδιο επίπεδο με την πύελο του χρήστη όταν στέκεται φυσικά. Το ύψος της ρύθμισης ΔΕΝ μπορεί να υπερβεί τη γραμμή ασφαλείας.)

2. Ενεργοποιήστε την τροφοδοσία
   Ξεκλειδώστε την μπαταρία στη θέση "ON" (ΕΝΕΡΓΟΠΟΙΗΣΗ).

3. Ρυθμίστε την υποβοηθούμενη ταχύτητα
   Αλλάξτε και επιλέξτε τη λειτουργία οδήγησης ανάλογα με τις συνθήκες του δρόμου ποδηλασίας και τις προσωπικές ανάγκες.

   1. Ηλεκτρική λειτουργία: Εξοπλισμένο με καθαρή ηλεκτρική λειτουργία, πιέστε απαλά το κουμπί ηλεκτρικής λειτουργίας για να αλλάξετε στην καθαρή ηλεκτρική λειτουργία, όσο πιο δυνατά πιέζετε, τόσο πιο γρήγορη είναι η ταχύτητα
   2. Λειτουργία υποβοήθησης ισχύος: Εξοπλισμένο με 3 ταχύτητες υποβοήθησης ισχύος, κάντε κλικ στο κουμπί ταχύτητας υποβοήθησης ισχύος για να αλλάξετε την ταχύτητα. Η 1η ταχύτητα είναι κατάλληλη για σχετικά επίπεδες συνθήκες δρόμου, όσο μεγαλύτερη/υψηλότερη είναι η κλίση του δρόμου, τόσο μεγαλύτερη μπορεί να ρυθμιστεί η ταχύτητα ανάλογα.

Προσοχή: Όταν το ποδήλατο βρίσκεται σε κατάσταση PAS 3, κάντε ξανά κλικ στο κουμπί ταχύτητας υποβοήθησης ισχύος και το ποδήλατο θα βρίσκεται σε κατάσταση PAS 0, μέχρι τότε η ένδειξη ταχύτητας δεν θα ανάβει και ο κινητήρας θα απενεργοποιηθεί. Αλλά άλλα εξαρτήματα μπορούν να λειτουργήσουν επίσης. Το ποδήλατο θα βρίσκεται σε λειτουργία πεντάλ.

4. Έναρξη οδήγησης
   Λάβετε την κατάλληλη προστασία πριν ξεκινήσετε την οδήγηση.

5. Εισαγωγή στο φρενάρισμα
   Η αριστερή πλευρά είναι το μπροστινό φρένο, η δεξιά πλευρά είναι το πίσω φρένο. (Η έκδοση του Ηνωμένου Βασιλείου: Αριστερή πλευρά για πίσω φρένο, δεξιά πλευρά για μπροστινό φρένο.)
   Κατά την οδήγηση, συνιστάται να χρησιμοποιείτε πρώτα το πίσω φρένο και μετά το μπροστινό φρένο για να επιβραδύνετε την ταχύτητα για να σταματήσετε, προκειμένου να αποφύγετε ατύχημα πτώσης που προκαλείται από προβλήματα ισορροπίας από το επείγον φρένο του μπροστινού τροχού.


Οδηγίες φόρτισης

Η μπαταρία συνοδεύεται από μικρή ποσότητα ηλεκτρικής ενέργειας, πριν από την πρώτη χρήση, βεβαιωθείτε ότι την έχετε φορτίσει πλήρως πριν από την οδήγηση.

Φόρτιση

1. Σύνδεση φόρτισης: Συνδέστε τη διεπαφή φόρτισης του φορτιστή στη θύρα φόρτισης και, στη συνέχεια, συνδέστε το φις του φορτιστή στην πρίζα.

2. Πλήρως φορτισμένο: Όταν η ενδεικτική λυχνία του φορτιστή είναι κόκκινη, σημαίνει ότι φορτίζει κανονικά. Όταν η λυχνία είναι πράσινη, σημαίνει ότι είναι πλήρως φορτισμένη.
3. Ώρα φόρτισης: Η ώρα φόρτισης είναι περίπου 10-12 ώρες, Η διάρκεια εξαρτάται από την κατάσταση.
4. Αποσυνδέστε τη φόρτιση: Όταν η ενδεικτική λυχνία γίνει πράσινη, σημαίνει ότι είναι πλήρως φορτισμένη. Αποσυνδέστε πρώτα το φις και, στη συνέχεια, αφαιρέστε τη διεπαφή φόρτισης από την μπαταρία. Κλείστε το κάλυμμα σκόνης της μπαταρίας.
5. Λειτουργία φόρτισης: Το ποδήλατο υποστηρίζει δύο λειτουργίες φόρτισης: φόρτιση οχήματος και φόρτιση μπαταρίας αποσυναρμολόγησης. Δείτε παρακάτω πώς να αφαιρέσετε την μπαταρία.

1. Ο φορτιστής διαθέτει συσκευή υψηλής τάσης, ΜΗΝ τον επισκευάζετε χωρίς άδεια. Για να αποφευχθεί ο κίνδυνος, η μπαταρία και ο φορτιστής πρέπει να φυλάσσονται μακριά από παιδιά. Δεν πρέπει να υπάρχουν εύφλεκτα και εκρηκτικά αντικείμενα γύρω από τις μπαταρίες (όπως μαξιλάρια καθισμάτων αυτοκινήτου, καναπέδες κ.λπ.)
2. Διατηρείτε την μπαταρία σε καλά αεριζόμενο και ξηρό μέρος και βεβαιωθείτε ότι ΔΕΝ φορτίζετε σε εξωτερικό χώρο, για να αποφύγετε βραχυκύκλωμα και άλλα ατυχήματα που προκαλούνται από βροχή και άλλους παράγοντες, και για να αποτρέψετε την είσοδο υγρών και μεταλλικών σωματιδίων στα ηλεκτρικά μέρη.
3. Βεβαιωθείτε ότι φορτίζετε για περισσότερες από δύο ώρες κάθε μήνα σε συνθήκες χρόνιας αποθήκευσης. Μην αποθηκεύετε την μπαταρία με απώλεια ισχύος. Μόλις η τάση της μπαταρίας φτάσει στην κατάσταση εκφόρτισης, θα προκληθεί ανεπανόρθωτη ζημιά.

Επιτρέπεται η φόρτιση σε δημόσιο εξοπλισμό φόρτισης, αλλά θα πρέπει να εξετάζεται πλήρως η αντιστοίχιση μεταξύ της μπαταρίας και του εξοπλισμού φόρτισης.

Εάν υπάρχει οποιαδήποτε οσμή ή υψηλή θερμοκρασία κατά τη φόρτιση, σταματήστε αμέσως τη φόρτιση και επικοινωνήστε με την ομάδα υποστήριξης μετά την πώληση για βοήθεια.

Πώς να βγάλετε την μπαταρία

1. Πατήστε και αλλάξτε το κλειδί στη θέση "UNLOCK" (ΞΕΚΛΕΙΔΩΜΑ)

2. Πατήστε τη ράβδο και σηκώστε τη σέλα

3. Πιάστε τη λαβή και βγάλτε την μπαταρία


Οδηγίες αναδίπλωσης

Χαμηλώστε τον σωλήνα σέλας

Ανοίξτε τον σφιγκτήρα του σωλήνα σέλας, για να τον διατηρήσετε σε ανοιχτή κατάσταση. Πιέστε απαλά προς τα κάτω τον σωλήνα σέλας μέχρι το κάτω μέρος. Πιέστε προς τα κάτω τον σφιγκτήρα της σέλας για να τον διατηρήσετε σε κλειστή κατάσταση.

Αναδιπλώστε το στέλεχος

Ανοίξτε τον γάντζο ασφαλείας του στελέχους, στρέψτε τον σφιγκτήρα του στελέχους προς τα κάτω για να τον διατηρήσετε σε ανοιχτή κατάσταση. Στρέψτε απαλά το στέλεχος προς τα κάτω μέχρι το κάτω μέρος, για να ολοκληρώσετε την αναδίπλωση του στελέχους.

Αναδιπλώστε το πεντάλ

Πατήστε το μάνταλο του πεντάλ και αναδιπλώστε το προς τα πάνω για να ολοκληρώσετε την αναδίπλωση.

Αναδιπλώστε το αμάξωμα

1. Ανοίξτε τον γάντζο ασφαλείας, ανοίξτε τον σφιγκτήρα του πλαισίου προς τα έξω και διατηρήστε τον σε ανοιχτή κατάσταση.

2. Αναδιπλώστε το μπροστινό μέρος του ποδηλάτου προς τα πίσω, για να ολοκληρώσετε την αναδίπλωση του ποδηλάτου.


Προφυλάξεις συντήρησης

Προφυλάξεις χρήσης

1. Οι χρήστες θα πρέπει να δίνουν προσοχή στην ασφάλεια της χρήσης του ποδηλάτου
   1. Απαγορεύεται η στάθμευση σε φουαγιέ κτιρίων, σκάλες εκκένωσης, διαδρόμους και εξόδους ασφαλείας.
   2. Απαγορεύεται η φόρτιση σε οικιστικά κτίρια. Η φόρτιση θα πρέπει να γίνεται μακριά από εύφλεκτα υλικά και να μην διαρκεί περισσότερο από 9 ώρες.
   3. Αποτρέψτε την είσοδο νερού στα ηλεκτρικά μέρη. Όταν καθαρίζετε το ποδήλατο, αποφύγετε την επίδραση του νερού στη θύρα φόρτισης, στους συνδέσμους της πλεξούδας καλωδίωσης, στην ασφάλεια και σε άλλα ηλεκτρικά μέρη.
   4. Όταν ρυθμίζετε το ύψος της σέλας, η γραμμή ασφαλείας του σωλήνα σέλας δεν πρέπει να είναι εκτεθειμένη.
   5. Οι χρήστες και οι αντιπρόσωποι δεν πρέπει να καλωδιώνουν και να τροποποιούν τη δομή και την απόδοση χωρίς άδεια. Όπως: αλλαγή της διαμόρφωσης της μπαταρίας, του κυκλώματος, αύξηση της ισχύος της λάμπας, αύξηση του ήχου και άλλες τροποποιήσεις.
   6. Μην αλλάζετε τις παραμέτρους φόντου του οργάνου κατά βούληση, διαφορετικά δεν μπορεί να εγγυηθεί η κανονική οδήγηση.
   7. Μην αποσυνδέετε καμία διεπαφή καλωδίου υπό τάση στην κατάσταση ενεργοποίησης για να αποφύγετε ζημιά στα αξεσουάρ (όπως πίνακας οργάνων, ελεγκτής κ.λπ.)
   8. Μην αγγίζετε το ζωντανό μέρος του ποδηλάτου με βρεγμένα χέρια ή μεταλλικούς αγωγούς. Όπως: θύρα φόρτισης, βύσμα φορτιστή κ.λπ.
   9. Όταν αντικαθιστάτε διακόπτες κυκλώματος ή ασφάλειες, χρησιμοποιήστε διακόπτες κυκλώματος ή ασφάλειες των καθορισμένων μοντέλων και προδιαγραφών. Μην βραχυκυκλώνετε καλώδια ασφαλειών. Η υποδοχή της κάρτας διακόπτη κυκλώματος ή ασφάλειας πρέπει να έχει καλή επαφή, διαφορετικά μπορεί να προκληθούν ατυχήματα.
   10. Μην αποσυναρμολογείτε ηλεκτρικά μέρη χωρίς εξουσιοδότηση για να αποτρέψετε τη διείσδυση υγρών και μεταλλικών σωματιδίων στα ηλεκτρικά μέρη.
   11. Μην οδηγείτε σε κακές καιρικές συνθήκες ή τοποθετείτε το ποδήλατο σε μακροχρόνια έκθεση στον ήλιο/βροχή για να αποφύγετε τη γήρανση των εξαρτημάτων.
   12. Εάν χρειάζεται τρίψιμο του ποδηλάτου, σκουπίστε το σώμα με μια ουδέτερη λοσιόν αναμεμειγμένη με νερό βρύσης. Μην αφαιρείτε και πλένετε τα εσωτερικά μέρη για να αποφύγετε βραχυκύκλωμα.

Απαγορεύεται αυστηρά η επισκευή από μη επαγγελματίες. Σε περίπτωση αστοχίας, επικοινωνήστε με την ομάδα εξυπηρέτησης μετά την πώληση ή με εξουσιοδοτημένο επαγγελματικό σταθμό συντήρησης για συντήρηση.

2. Ασφάλεια οδήγησης: ακολουθήστε τους εθνικούς και τοπικούς νόμους και κανονισμούς κυκλοφορίας, δώστε προσοχή στην ασφάλεια οδήγησης.
   1. Ο χρήστης πρέπει να είναι άνω των 16 ετών. Μην το δανείζετε σε άτομα που δεν μπορούν να χειριστούν το ποδήλατο για να αποφύγετε τη ζημιά.
   2. Οδηγήστε σε λωρίδα μη μηχανοκίνητων οχημάτων, με μέγιστη ταχύτητα όχι μεγαλύτερη από 25 km/h.
   3. Μεταφέρετε άτομα ή αγαθά σύμφωνα με τους τοπικούς νόμους και κανονισμούς κατά την οδήγηση.
   4. Βεβαιωθείτε ότι φοράτε κατάλληλο κράνος ασφαλείας και στερεώστε το λουράκι του κράνους κατά την οδήγηση.
   5. Η απόσταση φρεναρίσματος θα αυξηθεί σε βροχερές και χιονισμένες ημέρες, δώστε προσοχή στην επιβράδυνση και προσπαθήστε να αποφύγετε την οδήγηση σε κακές καιρικές συνθήκες. Εσωτερικό βραχυκύκλωμα και ζημιά στα ηλεκτρικά μέρη μπορεί να προκληθούν εάν η στάθμη του νερού φτάσει στο κέντρο του άξονα του κινητήρα του πίσω τροχού, παρατηρήστε.
   6. Ακολουθήστε προσεκτικά τους τοπικούς κανόνες κυκλοφορίας. Απαγορεύεται η οδήγηση μετά από κατανάλωση αλκοόλ και φροντίστε να οδηγείτε πάντα και με τα δύο χέρια.
   7. Προτείνονται φωτεινά χρώματα, άνετα και άνετα ρούχα για οδήγηση και είναι απαραίτητο να φοράτε παπούτσια με χαμηλό τακούνι για οδήγηση.
3. Εξέταση πριν από την οδήγηση: επισκευάστε έγκαιρα ή μεταβείτε στο τοπικό σημείο συντήρησης για επισκευή, εάν υπάρχει οποιαδήποτε ανωμαλία.
   1. Επιβεβαιώστε την κανονική χρήση ισχύος όταν χρησιμοποιείτε το στήριγμα και ο πίσω τροχός είναι εκτός εδάφους.
   2. Ενεργοποιήστε την τροφοδοσία, ελέγξτε αν η ενδεικτική λυχνία είναι κανονική και η τροφοδοσία επαρκής.
   3. Ελέγξτε αν το μηχανικό κουδούνι και το μπροστινό/πίσω φως είναι σε καλή κατάσταση.
   4. Επιβεβαιώστε αν το τιμόνι και ο σωλήνας σέλας έχουν ρυθμιστεί στην κατάλληλη θέση, ότι οι βίδες στερέωσης και η γρήγορη απελευθέρωση είναι στερεωμένες. Προσέξτε ότι η γραμμή ασφαλείας δεν πρέπει να είναι εκτεθειμένη.
   5. Ελέγξτε τη μπροστινή/πίσω λαβή φρένου, η ρύθμιση του φρένου θα πρέπει να κάνει το φρένο αξιόπιστο και να επαναφέρεται με ευελιξία.
   6. Ελέγξτε αν η πίεση των ελαστικών είναι φυσιολογική, χωρίς ρωγμές, μη φυσιολογική φθορά, καρφιά, πέτρες, γυαλί και άλλα αιχμηρά αντικείμενα.
   7. Ελέγξτε αν οι βίδες του μπροστινού/πίσω τροχού είναι κλειδωμένες, οι πλευρικοί, πίσω και πεντάλ ανακλαστήρες είναι σε καλή κατάσταση.
   8. Ελέγξτε αν ο μπροστινός/πίσω φωτισμός είναι φυσιολογικός και βεβαιωθείτε ότι τα φώτα μπορούν να χρησιμοποιηθούν καλά κατά την οδήγηση.
   9. Ελέγξτε την κατάσταση στερέωσης κάθε άξονα για να βεβαιωθείτε ότι οι μπροστινοί/πίσω άξονες είναι σε αξιόπιστη κατάσταση.
   10. Ελέγξτε αν ο σφιγκτήρας του πλαισίου είναι κλειδωμένος πριν οδηγήσετε.

Η μη φυσιολογική πίεση των ελαστικών, η ρωγμή των ελαστικών και η μη φυσιολογική φθορά είναι οι κύριες αιτίες αστοχίας του τιμονιού και έκρηξης των ελαστικών.

4. Προσοχή στο δρόμο
   1. Για την ασφάλειά σας και την ασφάλεια των άλλων, υπακούστε συνειδητά στους τοπικούς κανόνες κυκλοφορίας.
   2. Πριν οδηγήσετε, φροντίστε να φοράτε κράνος ασφαλείας, να λαμβάνετε προφυλάξεις ασφαλείας και να διατηρείτε μια φυσική στάση.
   3. Στην αρχή της οδήγησης, επιταχύνετε αργά για να αποφύγετε τη σπατάλη ενέργειας ή ατυχήματα.
   4. Για μεγαλύτερη διάρκεια ζωής της μπαταρίας και του κινητήρα, όταν ξεκινάτε την οδήγηση ή την ανάβαση, προσπαθήστε να χρησιμοποιήσετε τη λειτουργία υποβοήθησης ισχύος.
   5. Για να διασφαλίσετε την ασφάλεια, θα πρέπει να χρησιμοποιείται όσο το δυνατόν περισσότερο οικονομική ταχύτητα και να μειώνεται το συχνό φρενάρισμα, συχνή εκκίνηση όσο το δυνατόν περισσότερο, για εξοικονόμηση ηλεκτρικής ενέργειας.
   6. Αποφύγετε το φαινόμενο σύσφιξης της λαβής ελέγχου ταχύτητας μετά το φρενάρισμα.
   7. Η οδήγηση σε λασπώδεις περιοχές ή ανώμαλους δρόμους θα πρέπει να χρησιμοποιεί τη λειτουργία πεντάλ όσο το δυνατόν περισσότερο.
   8. Η απόσταση φρεναρίσματος θα πρέπει να αυξηθεί κατάλληλα σε κακές καιρικές συνθήκες, παρακαλώ να είστε συγκεντρωμένοι και προσεκτικοί κατά την οδήγηση.
   9. Εξοπλισμένο με προστασία από υπερένταση. Το κύκλωμα μπορεί να είναι υπερένταση υπό την προϋπόθεση υψηλότερης γωνίας ανηφόρας και υψηλότερης ταχύτητας αντίθετου ανέμου. Είναι καλύτερα να χρησιμοποιήσετε τη λειτουργία πεντάλ, διαφορετικά, η κατανάλωση ενέργειας μπορεί να είναι πολύ γρήγορη για να επηρεάσει την εμβέλεια, τον κινητήρα και τις ηλεκτρικές συσκευές να καούν. Το σώμα και τα ηλεκτρικά μέρη δεν πρέπει να είναι ηλεκτροφόρα, η τιμή αντίστασης μόνωσης δεν πρέπει να είναι μικρότερη από 2M ω.
   10. Ο ελεγκτής έχει προστασία από υποτάσεις, η τροφοδοσία θα διακοπεί αυτόματα εάν η τάση είναι χαμηλότερη από την τιμή υπότασης, για να διατηρηθεί η διάρκεια ζωής της μπαταρίας
5. Προσοχή στην ώθηση και τη στάθμευση
   1. Η τροφοδοσία πρέπει να είναι απενεργοποιημένη όταν σπρώχνετε το ποδήλατο, για να αποφύγετε τα ατυχήματα.
   2. Η στάθμευση θα πρέπει να γίνεται σε επίπεδο έδαφος και να διατηρείται το ποδήλατο σε κατάσταση απενεργοποίησης.
   3. Για την ασφάλειά σας, συντηρείτε και καθαρίζετε τακτικά το ποδήλατό σας για να το διατηρείτε στην καλύτερη δυνατή κατάσταση.

Συντήρηση & επισκευή προϊόντος

1. Το ποδήλατο έχει ελεγχθεί και ρυθμιστεί πριν από την έξοδο από το εργοστάσιο, τυχόν προβλήματα επικοινωνήστε με την ομάδα εξυπηρέτησης μετά την πώληση της Fiido για υποστήριξη.
2. Κανονικά οι ακτίνες του τροχού πρέπει να ρυθμίζονται μία φορά μετά από μισό μήνα οδήγησης για να διασφαλιστεί η καλύτερη χρήση.
3. Βεβαιωθείτε ότι ελέγχετε τακτικά την χωρητικότητα αποθήκευσης του ελαστικού για να το διατηρείτε σε κανονική χρήση.
4. Βεβαιωθείτε ότι ελέγχετε τα κύρια μέρη όπως το τιμόνι, το στέλεχος. σέλα, σωλήνα σέλας, μπροστινός/πίσω και κεντρικός άξονας, σφόνδυλος και αλυσίδα, τροχοί, για να διατηρηθεί σε κανονική χρήση, το χαλαρό παξιμάδι και η βίδα θα πρέπει να σφίγγονται έγκαιρα εάν είναι χαλαρά.
5. Στη χρήση, συνιστάται η προσθήκη λιπαντικού λαδιού με βάση το ασβέστιο 3# (βούτυρο) κάθε έξι μήνες στα μέρη που χρειάζονται λίπανση (όπως ρουλεμάν μπροστινού/μεσαίου/πίσω άξονα, ομάδα μπροστινού πιρουνιού, ρουλεμάν πεντάλ ποδιών κ.λπ.). Προσθέστε λάδι 30# στην αλυσίδα, στο καλώδιο φρένου, στη βάση και σε άλλα μέρη κάθε δύο μήνες
6. Εάν τα ευάλωτα μέρη έχουν υποστεί ζημιά, όπως: γραμμή φρένων, δέρμα φρένων, τακάκι φρένων, λαμπτήρας, ασφάλεια κ.λπ. Βρείτε το τοπικό κέντρο συντήρησης για αντικατάσταση, αλλά φροντίστε να αντικαταστήσετε με τις ίδιες προδιαγραφές μοντέλου των ανταλλακτικών.

Συνιστώμενη ροπή στερέωσης της κεντρικής βίδας του τιμονιού, συνδυασμένη ροπή στερέωσης της βίδας συνδέσμου τιμονιού, ροπή στερέωσης της βίδας σφιγκτήρα σέλας, ροπή στερέωσης του μπροστινού τροχού συνιστάται να μην είναι μικρότερη από 18 NM. Η συνιστώμενη ροπή για τη στερέωση της κεντρικής μητέρας ασφάλισης του άξονα και του πίσω τροχού δεν είναι μικρότερη από 30 NM. Η γραμμή ασφαλείας του τιμονιού και του σωλήνα της σέλας δεν πρέπει να είναι εκτεθειμένη έξω από το σώμα.

Συντήρηση & επισκευή κινητήρα

1. Εξοπλισμένο με σπάνια γη μόνιμου μαγνήτη DC χωρίς ψήκτρες, εξωτερικό κινητήρα πλήμνης ρότορα, χωρίς κανένα μηχανισμό επιβράδυνσης και ψήκτρα άνθρακα, ο οποίος είναι βασικά χωρίς συντήρηση.
2. Μην ανοίγετε τη βάση του κινητήρα και το τελικό κάλυμμα μετά τη σφράγιση.
3. Διατηρείτε τον κινητήρα καθαρό, χωρίς ξένα σώματα, διαβρωτικά υγρά, αέρια στον κινητήρα, μην χτυπάτε και ψήνετε το κέλυφος του κινητήρα, ώστε να μην καταστρέψετε τον κινητήρα.

Εάν το σφάλμα δεν μπορεί να αφαιρεθεί, συμβουλευτείτε την ομάδα εξυπηρέτησης μετά την πώληση.

Συντήρηση & επισκευή μπαταρίας

1. Η μπαταρία λιθίου έχει τα χαρακτηριστικά της μεγάλης χωρητικότητας, της μεγάλης διάρκειας ζωής, της μη συντήρησης, του μικρού βάρους, της μη ρύπανσης κ.λπ. Η διάρκεια ζωής της σχετίζεται στενά με τον τρόπο χρήσης. Μην αποθηκεύετε χρόνια, παρακαλώ δημιουργήστε τη συνήθεια της συχνής φόρτισης.
2. Συνιστάται η φόρτιση για 7 - 9 ώρες κάθε φορά και ο μεγαλύτερος χρόνος δεν είναι μεγαλύτερος από 1 ημέρα. Η μπαταρία λιθίου δεν έχει φαινόμενο μνήμης, μπορεί να χρησιμοποιηθεί με τη φόρτιση.
3. Βεβαιωθείτε ότι φορτίζετε για περισσότερες από δύο ώρες κάθε μήνα υπό συνθήκες χρόνιας αποθήκευσης. Μην αποθηκεύετε την μπαταρία με απώλεια ισχύος. Μόλις η τάση της μπαταρίας φτάσει στην κατάσταση εκφόρτισης, θα προκαλέσει ανεπανόρθωτη ζημιά.

Μην αποσυναρμολογείτε παλιά μπαταρία χωρίς εξουσιοδότηση, θα πρέπει να συλλέγεται σύμφωνα με τους κανονισμούς.

Μην τοποθετείτε κοντά στη φωτιά ή σε πηγή υψηλής θερμοκρασίας, μην το ρίχνετε στη φωτιά και μην το εκθέτετε στον ήλιο.

Προφυλάξεις ανακλαστήρα

1. Η συσκευή ανακλαστήρα δεν πρέπει να λείπει, εάν λείπει, επικοινωνήστε αμέσως με την ομάδα εξυπηρέτησης μετά την πώληση για αντικατάσταση και η θέση εγκατάστασης θα πρέπει να είναι σύμφωνη με το αρχικό ποδήλατο.
2. Ο ανακλαστήρας Fiido έχει στερεωθεί στο όχημα, μην αλλάξετε τη θέση, τροποποιήσετε, αποσυναρμολογήσετε κ.λπ.
3. Βεβαιωθείτε ότι έχετε ελέγξει την κανονική λειτουργία του ανακλαστήρα πριν από κάθε χρήση και διατηρείτε την επιφάνεια καθαρή.
4. Η συσκευή ανακλαστήρα δεν πρέπει να καλύπτεται από αποσκευές, παιδικά καθίσματα, ρούχα και άλλα αντικείμενα, διαφορετικά μπορεί να προκληθεί κίνδυνος για την ασφάλεια.

Μέθοδοι αντιμετώπισης προβλημάτων

Περιγραφή κωδικού σφάλματος
Κωδικός σφάλματος	Φαινόμενο σφάλματος
E1	Προβλήματα επικοινωνίας
E2	Προβλήματα γκαζιού
E3	Προβλήματα μοχλού φρένου
E4	Προβλήματα κινητήρα Hall
E5	Προβλήματα κινητήρα
E6	Προβλήματα ελεγκτή
Γενικό σφάλμα
Φαινόμενο σφάλματος	Αιτία σφάλματος	Τρόπος αποκλεισμού
Βλάβη κινητήρα τροφοδοσίας	Κακή επαφή του τιμονιού ρύθμισης Κακή επαφή του διακόπτη διακοπής φρένου Ζημιά κινητήρα Ζημιά ελεγκτή Χαλαρωμένος σύνδεσμος	Αλλάξτε το τιμόνι ρύθμισης Αλλάξτε το διακόπτη διακοπής φρένου Αλλάξτε τον κινητήρα Αλλάξτε τον ελεγκτή ή κάντε επισκευή Ελέγξτε τον σύνδεσμο
Έλλειψη εμβέλειας	Έλλειψη πίεσης ελαστικών Υπό φόρτιση ή ελαττωματικός φορτιστής Γήρανση μπαταρίας ή κατεστραμμένη μπαταρία Περισσότερες ανηφόρες, θυελλώδεις άνεμοι, συχνό φρενάρισμα, υπερφόρτωση, κ.λπ.	Φουσκώστε το ελαστικό Πλήρως φορτισμένο, ελέγξτε τον φορτιστή Αλλάξτε μπαταρία Χρήση λειτουργίας πεντάλ
Δυσκολία στη φόρτιση	Χαλαρή πρίζα Αποσυνδεδεμένο καλώδιο μπαταρίας Κατεστραμμένος φορτιστής	Σφίξτε την πρίζα και τον σύνδεσμο Συγκολλημένος σύνδεσμος Αλλάξτε φορτιστή
Αποτυχία ταχύτητας ή χαμηλή ταχύτητα από 10KM/h	Κακή επαφή του τιμονιού ρύθμισης Χαλαρωμένος σύνδεσμος Υπερβολική τάση μπαταρίας	Αλλάξτε το τιμόνι ρύθμισης Ελέγξτε τον σύνδεσμο Πλήρως φορτισμένο

Προδιαγραφές

Δείκτης ιδιότητας	Είδος	L3
Μέγεθος προϊόντος	Πριν από το δίπλωμα: Μήκος*Πλάτος*Ύψος (mm)	1240*580*1040
	Μετά το δίπλωμα: Μήκος*Πλάτος*Ύψος (mm)	680*370*660
	Ελαστικά (ίντσες)	14*1.95
Βάρος προϊόντος	Καθαρό βάρος (kg)	24
Απαίτηση οδήγησης	Μέγιστο φορτίο (kg)	120
	Εφαρμόσιμη ηλικία	16+
Κύρια προδιαγραφή	Θέση σειριακού αριθμού	Κάτω από το πλαίσιο
	Μέγιστη ταχύτητα	15.5MPH (25km/h)
	Κεντρική απόσταση μεταξύ των τροχών (mm)	881
	Μετάδοση	3 ταχύτητες
	Λόγος μετάδοσης	48T: 16T
	Εφαρμόσιμος δρόμος	Αστικό ασφαλτοστρωμένο οδόστρωμα/επίπεδο οδόστρωμα
	Θερμοκρασία λειτουργίας	-10° ~50°
	Αδιάβροχος βαθμός	IP54
	Ονομαστική τάση (V)	48
Μπαταρία	Τύπος μπαταρίας	Μπαταρία λιθίου
	Ονομαστική χωρητικότητα (Wh)	1113.6
	Σύστημα διαχείρισης μπαταρίας	Προστασία από υπερθέρμανση/βραχυκύκλωμα/υπερένταση και υπερφόρτιση
Κινητήρας	Ονομαστική ισχύς (W)	350
	Ονομαστικές στροφές (r/min)	570
	Τύπος κινητήρα	Κινητήρας χωρίς ψήκτρες με γρανάζια
	Προστασία από υποτάση (V)	39±1
	Προστασία από υπερένταση (A)	14±1
Φορτιστής	Τάση εξόδου (V)	54.6
	Ρεύμα εξόδου (A)	3
	Ώρες φόρτισης (h)	8
Άλλα	Εμπρόσθιο φως	LED
	Πίσω φως	LED
	Λειτουργία οδήγησης	Λειτουργία υποβοήθησης ισχύος+Λειτουργία πεντάλ

* Τα παραπάνω δεδομένα επιτρέπουν ανοχές κατασκευής 5%.
* Μετά την παραλαβή του ποδηλάτου, ενδέχεται να υπάρχουν κάποιες διαφορές μεταξύ των μεμονωμένων αξεσουάρ και των σχεδίων οθόνης, οι οποίες είναι διαφορετικές λόγω των διαφορετικών παρτίδων και δεν επηρεάζουν τη χρήση.

Προφυλάξεις ασφαλείας

1. Ακολουθήστε τις προφυλάξεις σε αυτές τις οδηγίες για να μειώσετε αποτελεσματικά τους κινδύνους. Όταν εισέρχεστε σε δημόσιους χώρους, συμμορφώνεστε με τους εθνικούς και τοπικούς κανονισμούς, παραμείνετε σε επαγρύπνηση κατά την οδήγηση και διατηρήστε μια εύλογη ασφαλή απόσταση από άλλα άτομα και οχήματα.
2. Λειτουργήστε σύμφωνα με τις οδηγίες του εγχειριδίου χρήσης, η απώλεια που προκαλείται από τη μη τήρηση των οδηγιών βαρύνει τον ίδιο τον χρήστη.
3. Αυτό το προϊόν δεν είναι επαγγελματικό ποδήλατο εκτός δρόμου, μην το χρησιμοποιείτε σύμφωνα με τα πρότυπα εκτός δρόμου.
4. Την πρώτη φορά που οδηγείτε, μείνετε μακριά από παιδιά, πεζούς, κατοικίδια, οχήματα ή άλλα εμπόδια και πιθανούς κινδύνους. Εξοικειωθείτε με το ποδήλατο πριν οδηγήσετε σε δημόσιους κεντρικούς δρόμους.
5. Πριν από κάθε διαδρομή, ελέγξτε προσεκτικά τα μέρη και τις βίδες του ποδηλάτου για να βεβαιωθείτε ότι λειτουργεί καλά. Εάν υπάρχει κάποιος ασυνήθιστος θόρυβος, σταματήστε αμέσως την οδήγηση και επικοινωνήστε με την ομάδα εξυπηρέτησης μετά την πώληση για βοήθεια.
6. Για να αποφύγετε τραυματισμούς, διαβάστε και ακολουθήστε όλες τις οδηγίες "Προσοχή", "Κίνδυνος" και "προειδοποίηση" σε αυτό το εγχειρίδιο χρήσης. Μην τρέχετε υπερβολικά και μην οδηγείτε σε μηχανοκίνητο δρόμο υπό οποιεσδήποτε συνθήκες.
7. Για λόγους ασφαλείας, ο χρήστης πρέπει να είναι άνω των 16 ετών. Δεν συνιστάται αυστηρά η χρήση αυτού του προϊόντος σε χρήστες υπό τις ακόλουθες συνθήκες:
   • Άτομα που επηρεάζονται από αλκοόλ ή ναρκωτικά.
   • Άτομα που δεν είναι σε θέση να επιδοθούν σε έντονη σωματική δραστηριότητα λόγω ασθένειας.
   • Άτομα που δεν μπορούν να διατηρήσουν την ισορροπία ή των οποίων η ισορροπία επηρεάζεται από κινητικές δεξιότητες.
   • Άτομα των οποίων το βάρος υπερβαίνει το μέγιστο όριο φορτίου (το μέγιστο φορτίο είναι 120KG/265lb).
   • Έγκυος γυναίκα.
8. Οδηγείτε προσεκτικά σε χιόνι, βροχή, υγρό δρόμο, πάγο και άλλες κακές καιρικές συνθήκες. Μην οδηγείτε πάνω από πολύ ψηλά ή πολύ μεγάλα εμπόδια, διαφορετικά είναι πολύ πιθανό να χάσετε την ισορροπία ή την πρόσφυση και να προκαλέσετε τραυματισμούς.
9. Μην επιχειρήσετε να φορτίσετε ενώ ο φορτιστής ή το τροφοδοτικό είναι βρεγμένα, ακολουθήστε τους τοπικούς κανονισμούς ασφαλείας εάν χρειαστεί να φορτίσετε το ποδήλατο σε δημόσιο χώρο.
10. Για αποτελεσματική προστασία και όσο το δυνατόν πιο βολικό για τον εαυτό σας, φροντίστε να χρησιμοποιείτε συγκεκριμένα ανταλλακτικά Fiido.
11. Εάν χρειαστεί να τροποποιήσετε το ποδήλατό σας, ακολουθήστε τους τοπικούς νόμους και κανονισμούς, αφού συμβουλευτείτε την ομάδα εξυπηρέτησης μετά την πώληση της Fiido και, στη συνέχεια, προχωρήστε με προσοχή. Σοβαρός τραυματισμός και/ή ζημιά που προκαλείται από μη εξουσιοδοτημένη τροποποίηση θα έχει ως αποτέλεσμα την ακύρωση της εγγύησης.

Η ακόλουθη δήλωση: Η σταθμισμένη Α στάθμη ηχητικής πίεσης εκπομπής στα αυτιά του οδηγού είναι μικρότερη από 70dB(A)

* Όλες οι εικόνες είναι μόνο για αναφορά.

Ιστοσελίδα: www.fiido.com
Εάν έχετε οποιεσδήποτε ερωτήσεις ή προτάσεις σχετικά με αυτό το εγχειρίδιο χρήσης, επικοινωνήστε μαζί μας μέσω της ακόλουθης διεύθυνσης αλληλογραφίας
Επικοινωνήστε μαζί μας: support@fiido.com

Σάρωση για οδηγίες βίντεο

Εφαρμογή Fildo

Αναφορές

• Best Electric Bike Brand Online Shop - Fiido Company

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο FIIDO L3

Διαθέσιμες γλώσσες
