Εγχειρίδιο FIIDO D11

Εισαγωγή προϊόντος

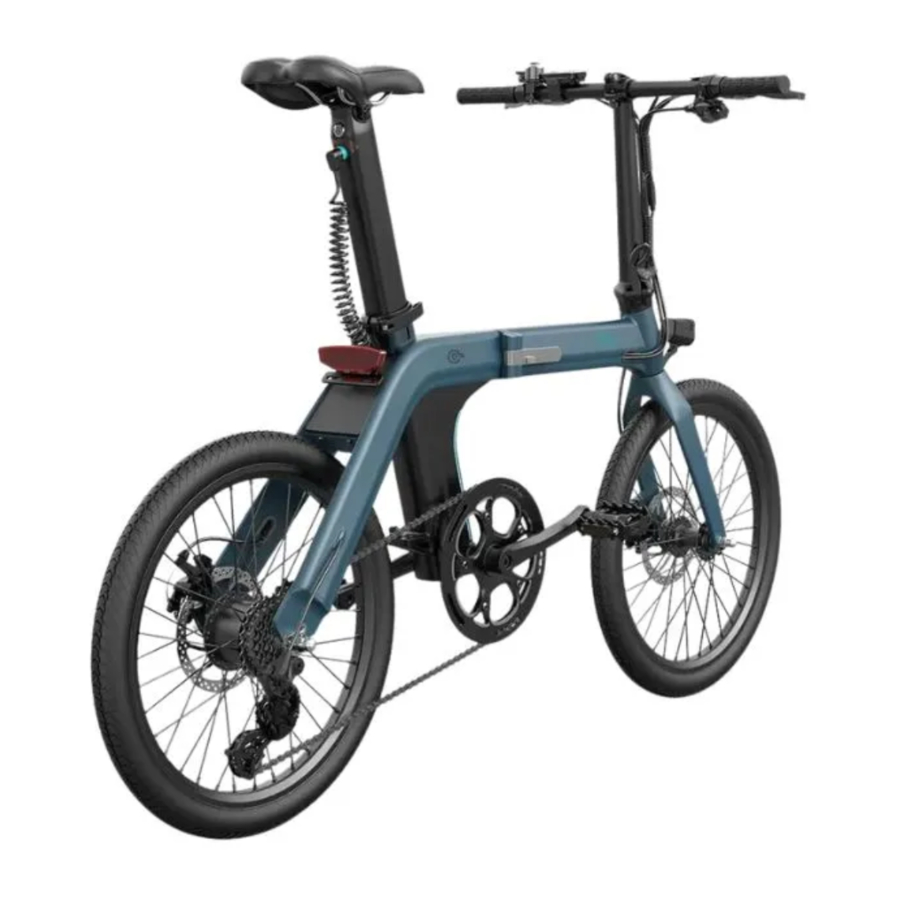

Επισκόπηση ποδηλάτου

Το D11 ακολουθεί την τυπική μινιμαλιστική αισθητική σχεδίασης της Fiido, επανεφευρίσκοντας το ποδήλατο ενώ αφαιρεί τις περιττές γραμμές. Η χρήση πλαισίου αλουμινίου αεροπορικού τύπου και βραχίονα μπροστινού πιρουνιού από κράμα μαγνησίου. Όσον αφορά το υλικό, οδηγεί σε ένα ελαφρύ βάρος μόνο 18,5 κιλά. Η κατοχυρωμένη με δίπλωμα ευρεσιτεχνίας σχεδίαση της ενσωματωμένης πίσω φώτα μπαταρίας στη σέλα, παρέχει μεγάλη χωρητικότητα μπαταρίας 11,6 Ah σε περιορισμένο χώρο και αυτονομία 100 KM. Η μπαταρία αφαιρείται για φόρτιση, όχι μόνο διατηρεί την ομορφιά και την ευκολία, αλλά και λύνει το πρόβλημα φόρτισης ταξιδιού.

Το Fiido D11 διαθέτει 3 τρόπους οδήγησης, 3 ταχύτητες ισχύος, σύστημα μετάδοσης 7 ταχυτήτων, για να προσφέρει μια πλουσιότερη εμπειρία οδήγησης. Το ποδήλατο μπορεί να διπλωθεί σε τρία μέρη και μπορεί να σπρωχτεί μετά το δίπλωμα, επεκτείνοντας περισσότερες σκηνές ποδηλασίας.

Λίστα συσκευασίας

*Ελέγξτε προσεκτικά εάν όλα τα στοιχεία είναι πλήρη και άθικτα. Εάν υπάρχει οποιοδήποτε πρόβλημα, όπως έλλειψη ή ζημιά, επικοινωνήστε με την επίσημη ομάδα μετά την πώληση το συντομότερο δυνατό.

Διαγράμματα ποδηλάτου

*Απαγορεύεται σε μη επαγγελματίες να βοηθούν και να συναρμολογούν την μπαταρία. Επικοινωνήστε με την ομάδα μεταπωλήσεων για βοήθεια.

ΛΕΙΤΟΥΡΓΙΑ ΠΕΡΙΓΡΑΦΗ

Ποδήλατο

Μπαταρία

Οδηγός Χρήσης

Οδηγός εγκατάστασης

Η βασική εγκατάσταση του ποδηλάτου έχει ολοκληρωθεί πριν φύγει από το εργοστάσιο. Μετά την παραλαβή του ποδηλάτου, χρειάζεται μόνο να ξεδιπλώσετε το στέλεχος, να εγκαταστήσετε την μπαταρία της κολόνας σέλας και τα πεντάλ για την πλήρη εγκατάσταση.

Ξεδιπλώστε το στέλεχος

1. Ανοίξτε την γρήγορη απελευθέρωση, ρυθμίστε την κατεύθυνση του τιμονιού προς τα πάνω για να χαλαρώσετε το καλώδιο.

   Παρακαλούμε να λειτουργήσετε σύμφωνα με τις οδηγίες, διαφορετικά μπορεί να προκληθεί θραύση του καλωδίου.

2. Ανασηκώστε το στέλεχος από κάτω προς τα πάνω, ανοίξτε τον σφιγκτήρα στελέχους, ρυθμίστε το τιμόνι και κλείστε τον σφιγκτήρα στελέχους.

3. Ρυθμίστε την κατεύθυνση του τιμονιού, ώστε να σχηματίζει γωνία 15°-20° με την οριζόντια γραμμή, στη συνέχεια κλείστε την γρήγορη απελευθέρωση, για να ολοκληρώσετε το ξεδίπλωμα του στελέχους.


Εγκαταστήστε την μπαταρία της κολόνας σέλας

1. Ανοίξτε τον σφιγκτήρα της σέλας, εισάγετε την μπαταρία της κολόνας σέλας.

2. Ρυθμίστε την μπαταρία της κολόνας σέλας σε κατάλληλο ύψος, το συνιστώμενο ύψος είναι όταν η σέλα είναι στο ίδιο επίπεδο με την λεκάνη του χρήστη όταν στέκεται φυσικά.
   (Το ελάχιστο ύψος της σέλας δεν μπορεί να υπερβαίνει το όριο του σωλήνα σέλας της μπαταρίας και το μέγιστο ύψος δεν μπορεί να υπερβαίνει τη γραμμή MIN της κλίμακας ασφαλείας της μπαταρίας της κολόνας σέλας.)

3. Κλείστε τον σφιγκτήρα της σέλας για να διασφαλίσετε ότι η μπαταρία της κολόνας σέλας δεν θα γλιστρήσει προς τα κάτω (Προσοχή: Εάν ο σφιγκτήρας της σέλας είναι σχετικά χαλαρός, ανοίξτε τον σφιγκτήρα της σέλας και σφίξτε τα παξιμάδια, για να διασφαλίσετε ότι η μπαταρία της κολόνας σέλας δεν θα χαλαρώσει κατά την οδήγηση)

4. Εισάγετε το καλώδιο τροφοδοσίας της μπαταρίας στον σύνδεσμο τροφοδοσίας της μπαταρίας, για να ολοκληρώσετε την εγκατάσταση της μπαταρίας της κολόνας σέλας.


Εγκαταστήστε τα πεντάλ

Χρησιμοποιήστε το ανοιχτό κλειδί του σετ εργαλείων, βιδώστε τον άξονα του πεντάλ στην οπή με σπείρωμα και σφίξτε το προς την κατεύθυνση του βέλους.

Κατά την εγκατάσταση του πεντάλ, προσέξτε το αριστερό / δεξί πεντάλ που αντιστοιχεί στον αριστερό / δεξί στροφαλοφόρο άξονα, η βίδα του πεντάλ και το εσωτερικό του στροφαλοφόρου άξονα είναι αντίστοιχα σημασμένα με L(αριστερό) / R(δεξί). Εγκαταστήστε σωστά το πεντάλ για να αποφύγετε την ολίσθηση του έξω από τον στροφαλοφόρο άξονα.

Πρώτη χρήση

Πριν οδηγήσετε, ακολουθήστε τον οδηγό εγκατάστασης για να εγκαταστήσετε σωστά τα εξαρτήματα, ελέγξτε εάν το υλικολογισμικό είναι χαλαρό, βεβαιωθείτε για επαρκή ισχύ και λάβετε την κατάλληλη προστασία για την οδήγηση.

Βήμα 1: Ρυθμίστε τη σέλα

Ρυθμίστε τη σέλα στο κατάλληλο ύψος οδήγησης ανάλογα με το ύψος σας (το συνιστώμενο ύψος είναι όταν η σέλα είναι στο ίδιο επίπεδο με την λεκάνη του χρήστη όταν στέκεται φυσικά. Το ύψος της ρύθμισης ΔΕΝ μπορεί να υπερβεί τη γραμμή ασφαλείας)

Βήμα 2: Ενεργοποιήστε την τροφοδοσία

1. Κάντε κλικ στο κουμπί ON/OFF (ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ) για να ενεργοποιήσετε την μπαταρία και την τροφοδοσία του ποδηλάτου.
2. Πατήστε το κουμπί "M" για 3 δευτερόλεπτα, όταν ανάψει η οθόνη, ξεκινά να λειτουργεί, ίδια οδηγία για την απενεργοποίηση της τροφοδοσίας.


Βήμα 3: Ρυθμίστε την υποβοηθούμενη ταχύτητα ισχύος

Αλλάξτε και επιλέξτε τη λειτουργία οδήγησης ανάλογα με τις συνθήκες του δρόμου ποδηλασίας και τις προσωπικές ανάγκες.

1. Ηλεκτρική λειτουργία: Εξοπλισμένο με καθαρή ηλεκτρική λειτουργία, πιέστε απαλά το κουμπί ηλεκτρικής λειτουργίας προς τα κάτω για να μεταβείτε στην καθαρή ηλεκτρική λειτουργία, όσο πιο δυνατά πιέζετε, τόσο πιο γρήγορη είναι η ταχύτητα
2. Λειτουργία υποβοήθησης ισχύος: Εξοπλισμένο με 3/5 υποβοηθούμενες ταχύτητες ισχύος, κάντε κλικ στο κουμπί υποβοηθούμενης ταχύτητας ισχύος για να αλλάξετε την ταχύτητα. Η 1η ταχύτητα είναι κατάλληλη για σχετικά επίπεδες συνθήκες δρόμου, όσο περισσότερο/υψηλότερη είναι η κλίση του δρόμου, τόσο μεγαλύτερη ταχύτητα μπορεί να ρυθμιστεί ανάλογα.

Προσοχή: Όταν το ποδήλατο είναι σε κατάσταση PAS 3/5, κάντε ξανά κλικ στο κουμπί υποβοηθούμενης ταχύτητας ισχύος και το ποδήλατο θα είναι σε κατάσταση PAS 0, μέχρι τότε η ένδειξη ταχύτητας δεν θα ανάβει και ο κινητήρας θα απενεργοποιηθεί. Αλλά άλλα εξαρτήματα μπορούν να λειτουργήσουν επίσης. Το ποδήλατο θα είναι σε λειτουργία πεταλιού.
Το ποδήλατο έχει εργοστασιακές ρυθμίσεις σε 3 υποβοηθούμενες ταχύτητες, εάν χρειαστεί να το ρυθμίσετε σε 5 υποβοηθούμενες ταχύτητες, κατεβάστε την εφαρμογή Fiido APP και χειριστείτε το.

Βήμα 4: Ξεκινήστε την οδήγηση

Λάβετε την αντίστοιχη προστασία πριν ξεκινήσετε την οδήγηση.

Βήμα 5: Εισαγωγή στο φρενάρισμα

Η αριστερή πλευρά είναι το μπροστινό φρένο, η δεξιά πλευρά είναι το πίσω φρένο.(Η έκδοση του Ηνωμένου Βασιλείου: Αριστερή πλευρά για το πίσω φρένο, δεξιά πλευρά για το μπροστινό φρένο.)
Κατά την οδήγηση, συνιστάται να χρησιμοποιείτε πρώτα το πίσω φρένο και μετά το μπροστινό φρένο για να επιβραδύνετε την ταχύτητα για να σταματήσετε, προκειμένου να αποφύγετε ατυχήματα πτώσης που προκαλούνται από προβλήματα ισορροπίας από το επείγον φρένο του μπροστινού τροχού.

Οδηγίες φόρτισης

Η μπαταρία της κολόνας σέλας διαθέτει μια μικρή ποσότητα ηλεκτρικής ενέργειας, πριν από την πρώτη χρήση, βεβαιωθείτε ότι την έχετε φορτίσει πλήρως πριν οδηγήσετε.

Φόρτιση

1. Σύνδεση φόρτισης: Συνδέστε τη διεπαφή φόρτισης του φορτιστή στη θύρα φόρτισης και, στη συνέχεια, συνδέστε το φις τροφοδοσίας του φορτιστή στην πρίζα.
2. Πλήρως φορτισμένο: Όταν η ενδεικτική λυχνία του φορτιστή είναι κόκκινη, σημαίνει ότι είναι κανονική φόρτιση. Όταν η λυχνία είναι πράσινη, σημαίνει ότι είναι πλήρως φορτισμένη.
3. Ώρα φόρτισης: Η ώρα φόρτισης είναι περίπου 5-7 ώρες, η διάρκεια εξαρτάται από την κατάσταση.
4. Αποσυνδέστε τη φόρτιση: Όταν η ενδεικτική λυχνία γίνει πράσινη, σημαίνει ότι είναι πλήρως φορτισμένη. Αποσυνδέστε πρώτα το φις τροφοδοσίας και, στη συνέχεια, αφαιρέστε τη διεπαφή φόρτισης από την μπαταρία. Κλείστε το κάλυμμα σκόνης της μπαταρίας.
5. Λειτουργία φόρτισης: Το ποδήλατο υποστηρίζει δύο λειτουργίες φόρτισης: φόρτιση οχήματος και φόρτιση μπαταρίας αποσυναρμολόγησης. Δείτε πώς να αφαιρέσετε την μπαταρία.


Οδηγίες αναδίπλωσης

Χαμηλώστε την κολόνα σέλας

Ανασηκώστε τον σφιγκτήρα της σέλας προς τα πάνω, για να τον διατηρήσετε σε ανοιχτή κατάσταση. Πιέστε απαλά την κολόνα της σέλας προς τα κάτω μέχρι το κάτω μέρος. Πιέστε προς τα κάτω τον σφιγκτήρα της σέλας για να τον διατηρήσετε σε κλειστή κατάσταση.

Διπλώστε το στέλεχος

1. Κρατήστε τον γάντζο ασφαλείας του στελέχους και ανοίξτε τον για να χαμηλώσετε το στέλεχος.
2. Πιέστε σταθερά το ασημένιο κλείδωμα στελέχους μέχρι να περιστραφεί το στέλεχος. Γυρίστε απαλά το στέλεχος προς τα κάτω και τοποθετήστε το στο κάτω μέρος.

Σπρώξτε τον σωλήνα της γραμμής μετάδοσης κίνησης προς τα κάτω για να αποφύγετε το στέλεχος και στη συνέχεια συμπιέστε τον, ώστε να μην καταστραφεί ο σωλήνας της γραμμής μετάδοσης κίνησης μετά την αναδίπλωση και ολοκληρώστε την αναδίπλωση του στελέχους.

Διπλώστε το αμάξωμα

1. Ανοίξτε τον γάντζο ασφαλείας, ανοίξτε τον σφιγκτήρα του πλαισίου προς τα έξω και διατηρήστε τον σε ανοιχτή κατάσταση.
2. Διπλώστε το μπροστινό μέρος του ποδηλάτου προς τα πίσω, για να ολοκληρώσετε την αναδίπλωση του ποδηλάτου.

Προφυλάξεις συντήρησης

Προφυλάξεις χρήσης

Οι χρήστες θα πρέπει να δίνουν προσοχή στην ασφάλεια της χρήσης του ποδηλάτου

1. Απαγορεύεται η στάθμευση σε φουαγιέ κτιρίων, σκάλες εκκένωσης, διαδρόμους και εξόδους ασφαλείας.
2. Απαγορεύεται η φόρτιση σε οικιστικά κτίρια. Η φόρτιση θα πρέπει να γίνεται μακριά από εύφλεκτα υλικά και να μην διαρκεί περισσότερο από 9 ώρες.
3. Αποτρέψτε την είσοδο νερού στα ηλεκτρικά μέρη. Όταν καθαρίζετε το ποδήλατο, αποφύγετε την επαφή του νερού με τη θύρα φόρτισης, τους συνδετήρες καλωδίωσης, την ασφάλεια και άλλα ηλεκτρικά μέρη.
4. Όταν ρυθμίζετε το ύψος της σέλας, η ένδειξη της γραμμής ασφαλείας του σωλήνα σέλας δεν πρέπει να είναι εκτεθειμένη.
5. Οι χρήστες και οι αντιπρόσωποι δεν πρέπει να καλωδιώνουν και να τροποποιούν τη δομή και την απόδοση χωρίς άδεια. Όπως: αλλαγή της διαμόρφωσης της μπαταρίας, του κυκλώματος, αύξηση της ισχύος της λάμπας, αύξηση του ήχου και άλλες τροποποιήσεις.
6. Μην αλλάζετε αυθαίρετα τις ρυθμίσεις των παραμέτρων φόντου του οργάνου, διαφορετικά δεν μπορεί να εγγυηθεί η κανονική οδήγηση.
7. Μην αποσυνδέετε οποιαδήποτε διεπαφή ζωντανού καλωδίου στην ενεργοποιημένη κατάσταση για να αποφύγετε ζημιά στα αξεσουάρ (όπως πίνακας οργάνων, ελεγκτής κ.λπ.)
8. Μην αγγίζετε το ζωντανό μέρος του ποδηλάτου με βρεγμένα χέρια ή μεταλλικούς αγωγούς. Όπως: θύρα φόρτισης, βύσμα φορτιστή κ.λπ.
9. Κατά την αντικατάσταση διακοπτών κυκλώματος ή ασφαλειών, χρησιμοποιήστε διακόπτες κυκλώματος ή ασφάλειες των καθορισμένων μοντέλων και προδιαγραφών. Μην βραχυκυκλώνετε τα καλώδια της ασφάλειας. Η υποδοχή της κάρτας του διακόπτη κυκλώματος ή της ασφάλειας πρέπει να είναι σε καλή επαφή, διαφορετικά μπορεί να προκληθούν ατυχήματα.
10. Μην αποσυναρμολογείτε ηλεκτρικά μέρη χωρίς εξουσιοδότηση για να αποφύγετε τη διείσδυση υγρών και μεταλλικών σωματιδίων στα ηλεκτρικά μέρη.
11. Μην οδηγείτε σε κακές καιρικές συνθήκες ή τοποθετείτε το ποδήλατο σε μακροχρόνια έκθεση στον ήλιο/βροχή για να αποφύγετε τη γήρανση των εξαρτημάτων.
12. Εάν χρειάζεται τρίψιμο του ποδηλάτου, σκουπίστε το σώμα με μια ουδέτερη λοσιόν αναμεμειγμένη με νερό βρύσης. Μην αφαιρείτε και μην πλένετε τα εσωτερικά μέρη για να αποφύγετε βραχυκύκλωμα.

Απαγορεύεται αυστηρά η επισκευή από μη επαγγελματίες. Σε περίπτωση αστοχίας, επικοινωνήστε με την ομάδα μεταπωλήσεων ή τον εξουσιοδοτημένο επαγγελματικό σταθμό συντήρησης για συντήρηση.

Ασφάλεια οδήγησης

Ακολουθήστε τους εθνικούς και τοπικούς νόμους και κανονισμούς κυκλοφορίας, προσέξτε την ασφάλεια της οδήγησης.

1. Ο χρήστης πρέπει να είναι άνω των 16 ετών. Μην το δανείζετε σε άτομα που δεν μπορούν να χειριστούν το ποδήλατο για να αποφύγετε τη ζημιά.
2. Οδηγήστε στη λωρίδα μηχανοκίνητων οχημάτων, με μέγιστη ταχύτητα όχι μεγαλύτερη από 25km/h.
3. Μεταφέρετε άτομα ή αγαθά σύμφωνα με τους τοπικούς νόμους και κανονισμούς κατά την οδήγηση.
4. Φροντίστε να φοράτε κατάλληλο κράνος ασφαλείας και να στερεώνετε το λουράκι ανέμου του κράνους κατά την οδήγηση.
5. Η απόσταση φρεναρίσματος θα αυξηθεί σε βροχερές και χιονισμένες ημέρες, προσέξτε να επιβραδύνετε και προσπαθήστε να αποφύγετε την οδήγηση σε κακές καιρικές συνθήκες. Μπορεί να προκληθεί εσωτερικό βραχυκύκλωμα και ζημιά στα ηλεκτρικά μέρη εάν η στάθμη του νερού φτάσει στο κέντρο του άξονα του κινητήρα του πίσω τροχού, παρακαλούμε να το προσέξετε.
6. Ακολουθήστε προσεκτικά τους τοπικούς κανόνες κυκλοφορίας. Μην οδηγείτε μετά από κατανάλωση αλκοόλ και φροντίστε να οδηγείτε πάντα με τα δύο χέρια.
7. Προτείνονται φωτεινά χρώματα, χαλαρά και άνετα ρούχα για οδήγηση και είναι απαραίτητο να φοράτε παπούτσια με χαμηλό τακούνι για οδήγηση.

Έλεγχος πριν από την οδήγηση

Επισκευάστε έγκαιρα ή πηγαίνετε στο τοπικό σημείο συντήρησης για επισκευή, εάν υπάρχει οποιαδήποτε ανωμαλία.

1. Επιβεβαιώστε την κανονική χρήση ισχύος όταν χρησιμοποιείτε το σταντ και ο πίσω τροχός είναι εκτός εδάφους.
2. Ενεργοποιήστε την τροφοδοσία, ελέγξτε εάν η ενδεικτική λυχνία είναι κανονική και η τροφοδοσία είναι επαρκής.
3. Ελέγξτε εάν το μηχανικό κουδούνι και το μπροστινό/πίσω φως είναι σε καλή κατάσταση.
4. Επιβεβαιώστε εάν το τιμόνι και ο σωλήνας σέλας έχουν ρυθμιστεί στην κατάλληλη θέση, ότι οι βίδες στερέωσης και η γρήγορη απελευθέρωση είναι στερεωμένες. Προσέξτε ότι η γραμμή ασφαλείας δεν πρέπει να είναι εκτεθειμένη.
5. Ελέγξτε τη μπροστινή/πίσω λαβή φρένου, η ρύθμιση του φρένου πρέπει να κάνει το φρένο αξιόπιστο και εύκαμπτο στην επαναφορά.
6. Ελέγξτε εάν η πίεση των ελαστικών είναι κανονική, χωρίς ρωγμές, μη φυσιολογική φθορά, καρφιά, πέτρες, γυαλί και άλλα αιχμηρά αντικείμενα.
7. Ελέγξτε εάν οι βίδες του μπροστινού/πίσω τροχού είναι κλειδωμένες, οι πλευρικοί, πίσω και πεντάλ ανακλαστήρες είναι σε καλή κατάσταση.
8. Ελέγξτε εάν ο μπροστινός /πίσω φωτισμός είναι κανονικός και βεβαιωθείτε ότι τα φώτα μπορούν να χρησιμοποιηθούν καλά κατά την οδήγηση.
9. Ελέγξτε την κατάσταση στερέωσης κάθε άξονα για να βεβαιωθείτε ότι οι μπροστινοί/πίσω άξονες βρίσκονται σε αξιόπιστη κατάσταση.
10. Ελέγξτε εάν ο σφιγκτήρας του πλαισίου είναι κλειδωμένος πριν από την οδήγηση.

Η μη φυσιολογική πίεση των ελαστικών, η ρωγμή του ελαστικού και η μη φυσιολογική φθορά είναι οι κύριες αιτίες αστοχίας διεύθυνσης και σκασίματος του ελαστικού.

Προσοχές στο δρόμο

1. Για την ασφάλειά σας και την ασφάλεια των άλλων, υπακούστε συνειδητά τους τοπικούς κανόνες κυκλοφορίας.
2. Πριν οδηγήσετε, φροντίστε να φοράτε κράνος ασφαλείας, να λαμβάνετε προφυλάξεις ασφαλείας και να διατηρείτε μια φυσική στάση.
3. Στην αρχή της οδήγησης, επιταχύνετε αργά, για να αποφύγετε τη σπατάλη ενέργειας ή ατυχήματα.
4. Για μεγαλύτερη διάρκεια ζωής της μπαταρίας και του κινητήρα, όταν ξεκινάτε την οδήγηση ή την αναρρίχηση, προσπαθήστε να χρησιμοποιήσετε τη λειτουργία υποβοήθησης ισχύος.
5. Για να διασφαλίσετε την ασφάλεια, θα πρέπει να χρησιμοποιείται οικονομική ταχύτητα όσο το δυνατόν περισσότερο και να μειώνονται τα συχνά φρεναρίσματα, η συχνή εκκίνηση όσο το δυνατόν περισσότερο, για εξοικονόμηση ηλεκτρικής ενέργειας.
6. αποφύγετε το φαινόμενο σύσφιξης της λαβής ελέγχου ταχύτητας μετά το φρενάρισμα.
7. Η οδήγηση σε λασπώδεις περιοχές ή ανώμαλους δρόμους θα πρέπει να χρησιμοποιεί τη λειτουργία pendal όσο το δυνατόν περισσότερο.
8. Η απόσταση φρεναρίσματος θα πρέπει να αυξηθεί κατάλληλα σε κακές καιρικές συνθήκες, να είστε συγκεντρωμένοι και προσεκτικοί κατά την οδήγηση.
9. Εξοπλισμένο με προστασία από υπερένταση. Το κύκλωμα μπορεί να είναι υπερένταση υπό την προϋπόθεση υψηλότερης γωνίας ανηφόρας και υψηλότερης ταχύτητας αντίθετου ανέμου. Είναι καλύτερα να χρησιμοποιείτε τη λειτουργία pendal, διαφορετικά, η κατανάλωση ενέργειας μπορεί να είναι πολύ γρήγορη για να επηρεάσει την εμβέλεια, την καύση του κινητήρα και των ηλεκτρικών συσκευών. Το σώμα και τα ηλεκτρικά μέρη δεν πρέπει να είναι ηλεκτροφόρα, η τιμή αντίστασης μόνωσης δεν πρέπει να είναι μικρότερη από 2M ω.
10. Ο ελεγκτής έχει προστασία υποτάσεως, η τροφοδοσία θα διακοπεί αυτόματα εάν η τάση είναι χαμηλότερη από την τιμή υπότασης, για να διατηρηθεί η διάρκεια ζωής της μπαταρίας.

Προσοχές για ώθηση και στάθμευση

1. Η τροφοδοσία θα πρέπει να είναι απενεργοποιημένη κατά την ώθηση του ποδηλάτου, για να αποφευχθούν ατυχήματα.
2. Η στάθμευση θα πρέπει να γίνεται σε επίπεδο έδαφος και να διατηρείται το ποδήλατο σε κατάσταση απενεργοποίησης.
3. Για την ασφάλειά σας, συντηρείτε και καθαρίζετε το ποδήλατό σας τακτικά για να το διατηρείτε στην καλύτερη δυνατή κατάσταση.

Συντήρηση & επισκευή ποδηλάτου

1. Το ποδήλατο έχει ελεγχθεί και ρυθμιστεί πριν από την έξοδο από το εργοστάσιο, για οποιοδήποτε πρόβλημα, επικοινωνήστε με την ομάδα μεταπωλήσεων της Fiido για υποστήριξη.
2. Κανονικά οι ακτίνες του τροχού θα πρέπει να ρυθμίζονται μία φορά μετά από μισό μήνα οδήγησης για να εξασφαλιστεί η καλύτερη χρήση.
3. Φροντίστε να ελέγχετε τακτικά την χωρητικότητα αποθήκευσης του ελαστικού για να το διατηρείτε σε κανονική χρήση.
4. Φροντίστε να ελέγχετε τα κύρια μέρη όπως το τιμόνι, το στέλεχος. σέλα, σωλήνας σέλας, μπροστινός/πίσω και κεντρικός άξονας, σφόνδυλος και αλυσίδα, τροχοί, για να το διατηρείτε σε κανονική χρήση, το χαλαρό παξιμάδι και η βίδα θα πρέπει να σφίγγονται έγκαιρα εάν είναι χαλαρά.
5. Κατά τη χρήση, συνιστάται η προσθήκη λιπαντικού λαδιού με βάση το ασβέστιο 3# (βούτυρο) κάθε έξι μήνες στα μέρη που χρειάζονται λίπανση (όπως ρουλεμάν μπροστινού/μεσαίου/πίσω άξονα, ομάδα μπολ μπροστινού πιρουνιού, ρουλεμάν πεντάλ ποδιού κ.λπ.). Προσθέστε λάδι 30# στην αλυσίδα, στο καλώδιο φρένου, στην υποστήριξη και σε άλλα μέρη κάθε δύο μήνες
6. Εάν τα ευάλωτα μέρη έχουν υποστεί ζημιά, όπως: γραμμή φρένου, δέρμα φρένου, τακάκι φρένου, λαμπτήρας, ασφάλεια κ.λπ. Βρείτε το τοπικό κέντρο συντήρησης για αντικατάσταση, αλλά φροντίστε να αντικαταστήσετε με τις ίδιες προδιαγραφές μοντέλου των ανταλλακτικών.

Η ροπή σύσφιξης της βίδας του πυρήνα του τιμονιού, η ροπή σύσφιξης της βίδας σύνδεσης του συνδυασμένου τιμονιού, η ροπή σύσφιξης της βίδας του σφιγκτήρα της σέλας, η ροπή σύσφιξης του μπροστινού τροχού συνιστάται να μην είναι μικρότερη από 18NM. Η συνιστώμενη ροπή για τη στερέωση της μητέρας κλειδώματος του κεντρικού άξονα και του πίσω τροχού δεν είναι μικρότερη από 30NM. Η γραμμή ασφαλείας του τιμονιού και του σωλήνα σέλας δεν πρέπει να είναι εκτεθειμένη έξω από το σώμα.

Συντήρηση & επισκευή κινητήρα

1. Εξοπλισμένο με μόνιμο μαγνήτη σπάνιων γαιών DC χωρίς ψήκτρες, εξωτερικό κινητήρα πλήμνης ρότορα, χωρίς κανένα μηχανισμό επιβράδυνσης και ψήκτρα άνθρακα, ο οποίος είναι βασικά χωρίς συντήρηση.
2. Μην ανοίγετε τη βάση του κινητήρα και το τελικό κάλυμμα μετά τη σφράγιση.
3. Διατηρείτε τον κινητήρα καθαρό, χωρίς ξένα σώματα, διαβρωτικό υγρό, αέριο στον κινητήρα, μην χτυπάτε και μην ψήνετε το κέλυφος του κινητήρα, για να μην καταστρέψετε τον κινητήρα.

Εάν δεν μπορεί να αφαιρεθεί το σφάλμα, συμβουλευτείτε την ομάδα μεταπωλήσεων.

Συντήρηση & επισκευή μπαταρίας

1. Η μπαταρία λιθίου έχει τα χαρακτηριστικά της μεγάλης χωρητικότητας, της μεγάλης διάρκειας ζωής, χωρίς συντήρηση, του μικρού βάρους, της μη ρύπανσης κ.λπ. Η διάρκεια ζωής της σχετίζεται στενά με τον τρόπο χρήσης. Μην αποθηκεύετε χρόνια, παρακαλώ δημιουργήστε τη συνήθεια της συχνής φόρτισης.
2. Συνιστάται η φόρτιση για 7 - 9 ώρες κάθε φορά και ο μεγαλύτερος χρόνος δεν είναι μεγαλύτερος από 1 ημέρα. Η μπαταρία λιθίου δεν έχει φαινόμενο μνήμης, μπορεί να χρησιμοποιηθεί με τη φόρτιση.
3. Φροντίστε να φορτίζετε για περισσότερες από δύο ώρες κάθε μήνα υπό συνθήκες χρόνιας αποθήκευσης. Μην αποθηκεύετε την μπαταρία με απώλεια ισχύος. Μόλις η τάση της μπαταρίας φτάσει στην κατάσταση εκφόρτισης, θα προκαλέσει ανεπανόρθωτη ζημιά.

Μην αποσυναρμολογείτε παλιά μπαταρία χωρίς εξουσιοδότηση, θα πρέπει να συλλέγεται σύμφωνα με τους κανονισμούς.

Μην πλησιάζετε σε πηγή φωτιάς ή υψηλής θερμοκρασίας, μην το ρίχνετε στη φωτιά και μην το εκθέτετε στον ήλιο.

Προφυλάξεις ανακλαστήρα

1. Η συσκευή ανακλαστήρα δεν πρέπει να λείπει, εάν λείπει, επικοινωνήστε αμέσως με την ομάδα μεταπωλήσεων για αντικατάσταση και η θέση εγκατάστασης πρέπει να είναι σύμφωνη με το αρχικό ποδήλατο.
2. Ο ανακλαστήρας Fiido έχει στερεωθεί στο όχημα, μην αλλάξετε τη θέση, μην τροποποιήσετε, αποσυναρμολογήσετε κ.λπ.
3. Φροντίστε να ελέγχετε την κανονική λειτουργία του ανακλαστήρα πριν από κάθε χρήση και να διατηρείτε την επιφάνεια καθαρή.
4. Η συσκευή ανακλαστήρα δεν πρέπει να καλύπτεται από αποσκευές, παιδικά καθίσματα, ρούχα και άλλα αντικείμενα, διαφορετικά μπορεί να προκαλέσει κίνδυνο για την ασφάλεια.

Μέθοδοι αντιμετώπισης προβλημάτων

Περιγραφή κωδικού σφάλματος

Κωδικός σφάλματος	Φαινόμενο σφάλματος
E1	Προβλήματα επικοινωνίας
E2	Προβλήματα γκαζιού
E3	Προβλήματα μανέτας φρένου
E4	Προβλήματα αισθητήρα Hall μοτέρ
E5	Προβλήματα μοτέρ
E6	Προβλήματα ελεγκτή

Γενικό σφάλμα

Φαινόμενο σφάλματος	Αιτία σφάλματος	Τρόπος εξαίρεσης
Αστοχία μοτέρ διαμέσου παροχής	Κακή επαφή χειρολαβής ρύθμισης Κακή επαφή διακόπτη αποκοπής φρένου Ζημιά μοτέρ Ζημιά ελεγκτή Χαλαρή σύνδεση	Αλλαγή χειρολαβής ρύθμισης Αλλαγή διακόπτη αποκοπής φρένου Αλλαγή μοτέρ Αλλαγή ελεγκτή ή επισκευή Έλεγχος σύνδεσης
Έλλειψη εμβέλειας	Έλλειψη πίεσης ελαστικών Υπό φορτιστή ή ελαττωματικό φορτιστή Γήρανση μπαταρίας ή κατεστραμμένη μπαταρία Περισσότερες ανηφόρες, θυελλώδεις άνεμοι, συχνό φρενάρισμα, υπερφόρτωση κ.λπ.	Φούσκωμα του ελαστικού Πλήρης φόρτιση, έλεγχος φορτιστή Αλλαγή μπαταρίας Χρήση λειτουργίας πεντάλ
Δυσκολία στη φόρτιση	Χαλαρό βύσμα Αποσυνδεδεμένο καλώδιο μπαταρίας Κατεστραμμένος φορτιστής	Σύσφιξη υποδοχής και συνδέσμου Συγκολλημένος σύνδεσμος Αλλαγή φορτιστή
Αστοχία ταχύτητας ή χαμηλή ταχύτητα κάτω από 10KM/h	Κακή επαφή χειρολαβής ρύθμισης Χαλαρή σύνδεση Υπερβολική τάση μπαταρίας	Αλλαγή χειρολαβής ρύθμισης Έλεγχος σύνδεσης Πλήρης φόρτιση

Προδιαγραφές

Δείκτης ιδιοτήτων	Είδος	D11
Μέγεθος προϊόντος	Πριν την αναδίπλωση: Μήκος*Πλάτος*Ύψος (mm)	1480*580*1240
	Μετά την αναδίπλωση: Μήκος*Πλάτος*Ύψος (mm)	840*400*740
	Ελαστικά (ίντσες)	20*1.75
Βάρος προϊόντος	Καθαρό βάρος	18,5kg(41lb)
Απαίτηση οδήγησης	Μέγιστο φορτίο	120kg(265/lb)
	Κατάλληλη ηλικία	16+
	Κατάλληλο ύψος	155cm(5.0') - 200cm(6.5')
Κύρια προδιαγραφή	Θέση σειριακού αριθμού	Κάτω από το πλαίσιο
	Μέγιστη ταχύτητα	15.5MPH (25km/h)
	Μέγιστη ανάβαση	25%
	Κεντρική απόσταση μεταξύ των τροχών (mm)	975
	Μετάδοση	7S
	Σύστημα υποβοήθησης ισχύος	3/5 ταχύτητες
	Αναλογία μετάδοσης	52T:14 - 28T
	Κατάλληλος δρόμος	Αστική άσφαλτος/επίπεδο οδόστρωμα
	Θερμοκρασία λειτουργίας	-10° ~50°
	Αδιάβροχος βαθμός	IP54
Μπαταρία	Ονομαστική τάση (V)	36
	Τύπος μπαταρίας	Μπαταρία λιθίου
	Ονομαστική χωρητικότητα (Wh)	417.6
	Σύστημα διαχείρισης μπαταρίας	Προστασία από υπερθέρμανση/βραχυκύκλωμα/υπερβολικό ρεύμα και υπερφόρτιση
Μοτέρ	Ονομαστική ισχύς (W)	250
	Ονομαστική ταχύτητα(r/min)	270
	Τύπος μοτέρ	Μοτέρ με γρανάζια χωρίς ψήκτρες
	Προστασία υποτάσεως (V)	29±1
	Προστασία υπερέντασης (A)	13±1
Φορτιστής	Τάση εισόδου (V)	100-240
	Τάση εξόδου (V)	24
	Ρεύμα εξόδου (A)	2
	Ώρες φόρτισης (h)	7
Άλλα	Εμπρόσθιο φως	LED
	Οπίσθιο φως	LED
	Λειτουργία οδήγησης	Λειτουργία υποβοήθησης ισχύος+Λειτουργία πεντάλ

* Τα παραπάνω δεδομένα επιτρέπουν ανοχές κατασκευής 5%.
* Μετά την παραλαβή του ποδηλάτου, ενδέχεται να υπάρχουν κάποιες διαφορές μεταξύ των μεμονωμένων αξεσουάρ και των σχεδίων απεικόνισης, οι οποίες είναι διαφορετικές λόγω των διαφορετικών παρτίδων και δεν επηρεάζουν τη χρήση.

Εάν έχετε οποιεσδήποτε ερωτήσεις ή προτάσεις σχετικά με αυτό το εγχειρίδιο χρήσης, επικοινωνήστε μαζί μας μέσω της ακόλουθης διεύθυνσης ηλεκτρονικού ταχυδρομείου.

Επικοινωνήστε μαζί μας: support@fiido.com

Σάρωση για οδηγίες βίντεο:

Εφαρμογή Fiido:

Προφυλάξεις ασφαλείας

1. Ακολουθήστε τις προφυλάξεις σε αυτές τις οδηγίες για να μειώσετε αποτελεσματικά τους κινδύνους. Όταν εισέρχεστε σε δημόσιους χώρους, τηρείτε τους εθνικούς και τοπικούς κανονισμούς, παραμείνετε σε εγρήγορση κατά την οδήγηση και διατηρήστε μια εύλογη ασφαλή απόσταση από άλλους ανθρώπους και οχήματα.
2. Λειτουργήστε σύμφωνα με τις οδηγίες του εγχειριδίου χρήσης, η απώλεια που προκαλείται από τη μη τήρηση των οδηγιών βαρύνει τον ίδιο τον χρήστη.
3. Αυτό το προϊόν δεν είναι επαγγελματικό όχημα εκτός δρόμου, μην το χρησιμοποιείτε σύμφωνα με τα πρότυπα οχημάτων εκτός δρόμου.
4. Για πρώτη φορά οδήγηση, μην επιλέξετε την περιοχή με πολλά παιδιά, πεζούς, κατοικίδια, οχήματα ή άλλα εμπόδια και πιθανούς κινδύνους. Εξοικειωθείτε με το ποδήλατο πριν οδηγήσετε σε δημόσιο δρόμο.
5. Πριν από κάθε διαδρομή, ελέγξτε προσεκτικά εάν οι συνδετήρες είναι χαλαροί ή τα εξαρτήματα έχουν υποστεί ζημιά. Εάν υπάρχει κάποιος ασυνήθιστος θόρυβος, σταματήστε αμέσως την οδήγηση και επικοινωνήστε με την ομάδα after-sales για βοήθεια.
6. Για να μειώσετε τον κίνδυνο τραυματισμού, διαβάστε και ακολουθήστε όλες τις οδηγίες "Προσοχή", "Κίνδυνος" και "προειδοποίηση" σε αυτό το εγχειρίδιο χρήσης. Όχι υπερβολική ταχύτητα και μην οδηγείτε σε μηχανοκίνητο δρόμο σε καμία περίπτωση.
7. Για λόγους ασφαλείας, ο χρήστης πρέπει να είναι άνω των 16 ετών. Δεν συνιστάται ιδιαίτερα η χρήση αυτού του προϊόντος σε χρήστες υπό τις ακόλουθες συνθήκες:
   • Άτομα που επηρεάζονται από αλκοόλ ή ναρκωτικά.
   • Άτομα που δεν μπορούν να συμμετάσχουν σε έντονη σωματική δραστηριότητα λόγω ασθένειας.
   • Άτομα που δεν μπορούν να διατηρήσουν την ισορροπία ή των οποίων η ισορροπία επηρεάζεται από κινητικές δεξιότητες.
   • Άτομα των οποίων το βάρος υπερβαίνει το μέγιστο όριο φορτίου (το μέγιστο φορτίο είναι 120KG/265lb).
   • Έγκυος γυναίκα.
8. Οδηγείτε προσεκτικά σε χιόνι, βροχή, βρεγμένο δρόμο, πάγο και άλλες κακές καιρικές συνθήκες. Μην οδηγείτε πάνω από πολύ ψηλά ή πολύ μεγάλα εμπόδια, διαφορετικά είναι πολύ πιθανό να χάσετε την ισορροπία ή το κράτημα και να προκαλέσετε τραυματισμούς.
9. Μην επιχειρήσετε να φορτίσετε ενώ ο φορτιστής ή το τροφοδοτικό είναι βρεγμένο, ακολουθήστε τους τοπικούς κανονισμούς ασφαλείας εάν χρειαστεί να φορτίσετε το ποδήλατο σε δημόσιο χώρο.
10. Για αποτελεσματική προστασία και όσο το δυνατόν πιο βολικό για τον εαυτό σας, φροντίστε να χρησιμοποιείτε συγκεκριμένα εξαρτήματα Fiido.
11. Εάν χρειαστεί να τροποποιήσετε το ποδήλατό σας, ακολουθήστε τους τοπικούς νόμους και κανονισμούς, αφού συμβουλευτείτε την ομάδα after-sales της Fiido και, στη συνέχεια, προχωρήστε με προσοχή. Σοβαρός τραυματισμός ή/και ζημιά που προκαλείται από μη εξουσιοδοτημένη τροποποίηση θα έχει ως αποτέλεσμα την ακύρωση της εγγύησης.

Λήψη εγχειριδίου

Εδώ μπορείτε να κατεβάσετε την πλήρη έκδοση pdf του εγχειριδίου, μπορεί να περιέχει πρόσθετες οδηγίες ασφαλείας, πληροφορίες εγγύησης, κανόνες FCC κ.λπ.

Λήψη Εγχειρίδιο FIIDO D11

Διαθέσιμες γλώσσες
