FIIDO D11-manual

Produktintroduksjon

Sykkeloversikt

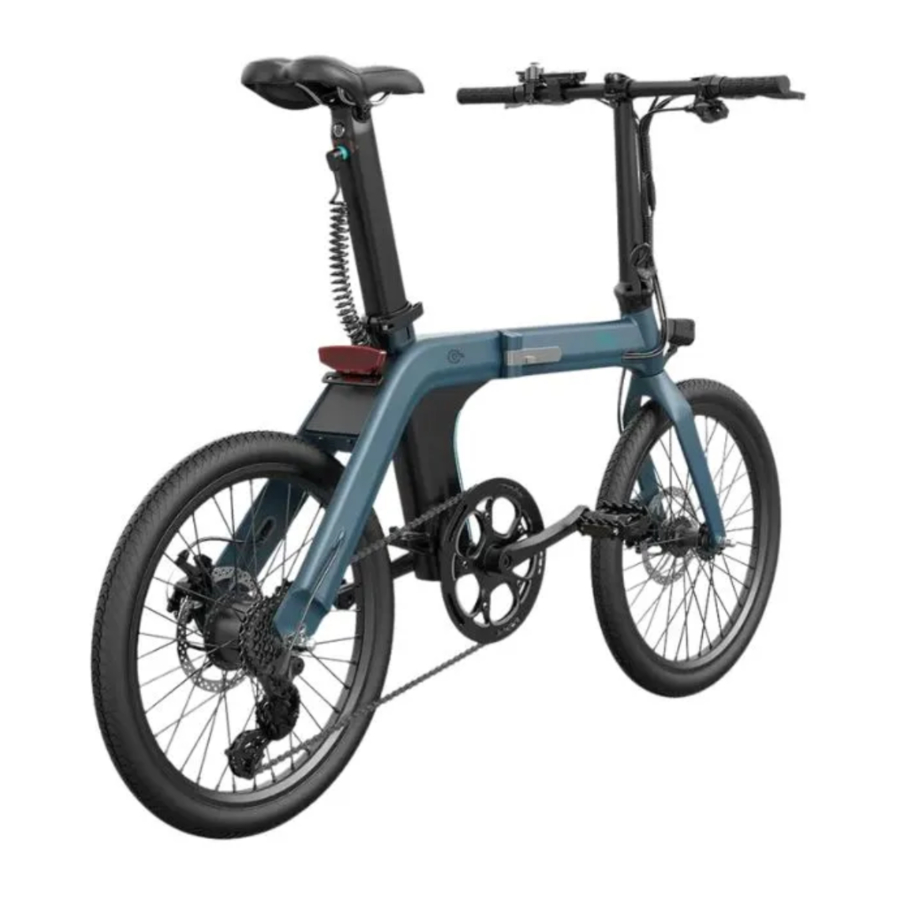

D11 følger FIIDOs typiske minimalistiske designestetikk, og gjenoppfinner sykkelen samtidig som den fjerner unødvendige linjer. Bruken av ramme i aluminiumslegering av luftfartskvalitet og gaffelarm i magnesiumlegering. Materialene gjør at den veier beskjedne 18,5 kg. Den patenterte designen til setepinnens batteriintegrerte baklys gir 11,6 Ah stor batterikapasitet på et begrenset område og en rekkevidde på 100 km. Batteriet er avtakbart for lading, og beholder ikke bare skjønnheten og bekvemmeligheten, men løser også problemet med reiselading.

FIIDO D11 har 3 kjøremoduser, 3 gir og 7-trinns transmisjonssystem for å gi en rikere kjøreopplevelse. Sykkelen kan brettes i tre seksjoner og kan skyves etter folding, noe som utvider flere sykkelscener.

Pakkeliste

*Vennligst sjekk nøye om alle elementene er komplette og intakte. Hvis det er noe problem som mangler eller er skadet, vennligst kontakt det offisielle ettersalgsteamet så snart som mulig.

Sykkeldiagrammer

*Ikke-profesjonelle har forbud mot å bistå og montere batteriet. Vennligst kontakt ettersalgsteamet for assistanse.

Funksjonsbeskrivelse

Sykkel

Batteri

Bruksanvisning

Installasjonsveiledning

Grunnleggende installasjon av sykkelen er fullført før den forlater fabrikken. Etter å ha mottatt sykkelen, trenger du bare å folde ut stammen, installere setepinnerbatteriet og pedalene for å fullføre installasjonen.

Brett ut stammen

1. Åpne hurtigkoblingen, juster styret oppover for å løsne ledningen.

   Vennligst bruk i henhold til instruksjonene, ellers kan det føre til at ledningen ryker.

2. Løft stammen fra bunnen til toppen, åpne stammeklemmen, juster styret og lukk stammeklemmen.

3. Juster styrets retning, slik at det er i en vinkel på 15°-20° med den horisontale linjen, lukk deretter hurtigkoblingen for å fullføre utfolding av stammen.


Installer setepinnerbatteriet

1. Åpne seteklemmen, sett inn setepinnerbatteriet.

2. Juster setepinnerbatteriet til passende høyde, den anbefalte høyden er når setet er i nivå med brukerens bekken når du står naturlig.
   (Minimumshøyden på setet kan ikke overstige grensen for batteriseterøret, og maksimal høyde kan ikke overstige MIN-linjen på sikkerhetsskalaen til setepinnerbatteriet.)

3. Fest seteklemmen for å sikre at setepinnerbatteriet ikke glir ned (Merk: Hvis seteklemmen er relativt løs, åpne seteklemmen og stram mutrene for å sikre at setepinnerbatteriet ikke løsner under kjøring)

4. Sett batteristrømledningen inn i batteristømkontakten for å fullføre installasjonen av setepinnerbatteriet.


Installer pedaler

Bruk den åpne skiftenøkkelen i verktøyposen, skru pedalakselen inn i det gjengede hullet og stram den i pilens retning.

Når du installerer pedalen, vær oppmerksom på venstre/høyre pedal som tilsvarer venstre/høyre krank, pedalskruen og innsiden av kranken er henholdsvis merket L (venstre) / R (høyre). Installer pedalen riktig for å forhindre at den glir ut av kranken.

Førstegangs bruk

Før du sykler, følg installasjonsveiledningen for å installere komponentene riktig, sjekk om fastvaren er løs, sørg for tilstrekkelig strøm og ta passende beskyttelse for sykling.

Trinn 1: Juster setet

Juster setet til riktig kjørehøyde i henhold til høyden din (anbefalt høyde er når setet er i nivå med brukerens bekken når du står naturlig. Justeringshøyden kan IKKE overstige sikkerhetslinjen)

Trinn 2: Slå på strømmen

1. Klikk på ON/OFF (PÅ/AV)-knappen for å slå på batteriet og sykkelstrømmen.
2. Trykk på "M"-knappen (M) i 3 sekunder, når skjermen lyser, begynner den å virke, samme instruksjon for å slå av strømmen.


Trinn 3: Juster det servostyrte giret

Bytt og velg kjøremodus i henhold til sykkelveiforhold og personlige behov.

1. Elektrisk modus: Utstyrt med ren elektrisk modus, trykk forsiktig ned den elektriske modusknappen for å bytte til ren elektrisk modus, jo sterkere trykket er, desto raskere blir hastigheten
2. Servostyrt modus: Utstyrt med 3/5 servostyrte gir, klikk på den servostyrte girknappen for å bytte gir. 1. gir er egnet for relativt flate veiforhold, jo mer/høyere veistigningen er, desto større gir kan justeres tilsvarende.

Merk: Når sykkelen er på PAS 3/5-status, klikker du på den servostyrte girknappen igjen, og sykkelen vil være på PAS 0-status, da vil girskjermen ikke lyse og motoren vil være slått av. Men andre komponenter kan også fungere. Sykkelen vil være i pedalmodus.
Sykkelen har fabrikkinnstillinger i 3 servostyrte gir, hvis du trenger å stille den inn i 5 servostyrte gir, last ned Fiido APP og bruk den.

Trinn 4: Start syklingen

Ta passende beskyttelse før du begynner å sykle.

Trinn 5: Bremsintroduksjon

Venstre side er forbrems, høyre side er bakbrems. (UK-versjonen: Venstre side for bakbrems, høyre side for forbrems.)
Under sykling anbefales det å bruke bakbremsen først, deretter forbremsen for å redusere hastigheten for å stoppe, for å unngå fallulykke forårsaket av balanseproblemer fra akutt forhjulsbrems.

Ladeinstruksjoner

Setepinnerbatteriet leveres med en liten mengde strøm, før første gangs bruk, sørg for å lade det til full effekt før du sykler.

Lading

1. Ladetilkobling: Koble laderens ladegrensesnitt til ladeporten, og koble deretter laderens strømplugg til stikkontakten.
2. Fulladet: Når indikatorlampen på laderen er rød, betyr det at den lades normalt. Når lyset er grønt, betyr det at det er fulladet.
3. Ladetid: Ladetiden er rundt 5-7 timer, varigheten avhenger av situasjonen.
4. Koble fra lading: Når indikatorlampen blir grønn, betyr det at den er fulladet. Trekk ut strømpluggen først, og fjern deretter ladegrensesnittet fra batteriet. Lukk batteriets støvdeksel.
5. Lademodus: Sykkelen støtter to lademoduser: kjøretøylading og demontering av batterilading. Se hvordan du fjerner batteriet.


Instruksjoner for sammenfolding

Senk setepinnen

Løft seteklemmen oppover, for å holde den i åpen status. Trykk forsiktig ned setepinnen til bunnen. Trykk ned seteklemmen for å holde den i lukket status.

Brett stammen

1. Hold stammesikkerhetskroken og åpne den for å senke stammen.
2. Trykk bestemt ned på den sølvfargede stammelåsen til stammen kan rotere. Vri stammen forsiktig nedover og plasser den i bunnen.

Skyv transmisjonsledningsrøret nedover for å unngå stammen og komprimer det deretter, for ikke å skade transmisjonsledningsrøret etter sammenfolding, og fullfør stammesammenfoldingen.

Brett karosseriet

1. Åpne sikkerhetskroken, åpne rammen klemmen utover og hold den i åpen status.
2. Brett den fremre delen av sykkelen bakover for å fullføre sykkelen sammenfolding.

Vedlikeholdsforsiktighetsregler

Forholdsregler ved bruk

Brukere bør være oppmerksomme på sikkerheten ved bruk av sykkelen

1. Ingen parkering i byggets foajeer, rømningsveier, gangveier og sikkerhetsutganger.
2. Ingen lading i boligbygg. Lading bør være langt unna brennbart materiale og ikke lenger enn 9 timer.
3. Unngå at vann trenger inn i elektriske deler. Når du rengjør sykkelen, må du unngå vannsprut på ladeport, ledningsnett, sikring og andre elektriske deler.
4. Når du justerer høyden på setet, skal sikkerhetslinjemerket på setepinnen ikke være synlig.
5. Brukere og forhandlere må ikke koble ledninger eller endre struktur og ytelse uten tillatelse. Slik som: endre batterikonfigurasjonen, kretsen, øke lampeeffekten, øke lyden og andre modifikasjoner.
6. Ikke endre instrumentets bakgrunnsparameterinnstillinger etter eget ønske, ellers kan normal sykling ikke garanteres.
7. Ikke koble fra noe strømførende ledningsgrensesnitt i påslått tilstand for å unngå skade på tilbehør (som instrumentpanel, kontroller osv.)
8. Ikke berør den strømførende delen av sykkelen med våte hender eller metalliske ledere. Slik som: ladeport, laderplugg osv.
9. Når du bytter ut strømbrytere eller sikringer, må du bruke strømbrytere eller sikringer av de angitte modellene og spesifikasjonene. Ikke kortslutt sikringstråder. Strømbryteren eller sikringskortsporet skal ha god kontakt, ellers kan det forårsake ulykker.
10. Ikke demonter elektriske deler uten autorisasjon for å forhindre at væske og metallpartikler trenger inn i elektriske deler.
11. Ikke sykle i dårlig vær, eller plasser sykkelen i langvarig eksponering for sol/regn for å unngå at deler eldes.
12. Hvis det er nødvendig å vaske sykkelen, tørk av karosseriet med en nøytral lotion blandet med vann fra springen. Ikke fjern og vask innvendige deler for å unngå kortslutning.

Det er strengt forbudt for ikke-profesjonelle å reparere. Ved feil, vennligst kontakt ettersalgsteamet eller autorisert profesjonell vedlikeholdsstasjon for vedlikehold.

Sykkel sikkerhet

Vennligst følg nasjonale og lokale trafikklover og forskrifter, vær oppmerksom på sykkel sikkerhet.

1. Brukeren må være over 16 år. Ikke lån til personer som ikke kan betjene sykkelen for å unngå skade.
2. Vennligst sykle i kjørefelt for ikke-motorvogner, med en maksimal hastighet på ikke mer enn 25 km/t.
3. Vennligst frakt personer eller varer i samsvar med lokale lover og forskrifter mens du sykler.
4. Vennligst sørg for å bruke en passende sikkerhetshjelm og feste hjelmens vindreim mens du sykler.
5. Bremselengden vil forlenges i regnfulle og snørike dager, vær oppmerksom på å bremse ned, og prøv å unngå å sykle i dårlig vær. Innvendig kortslutning og skade på elektriske deler kan forårsakes hvis vannstanden når midten av navet til bakhjulsmotoren, vær oppmerksom på det.
6. Vennligst følg de lokale trafikkreglene nøye. Ingen sykling etter å ha drukket, og sørg for alltid å sykle med begge hender.
7. Lyse farger, avslappet og komfortabelt antrekk anbefales for sykling, og bruk av sko med lav hæl er nødvendig for sykling.

Undersøkelse før du sykler

Vennligst reparer i tide eller gå til det lokale vedlikeholdsstedet for reparasjon, hvis det er noen unormalitet.

1. Vennligst bekreft normal strømbruk når du bruker støttebenet og bakhjulet er utenfor bakken.
2. Slå på strømmen, sjekk om indikatorlyset er normalt, og strømforsyningen er tilstrekkelig.
3. Sjekk om den mekaniske klokken og front-/baklyset er i god stand.
4. Bekreft om styret og setepinnen er justert til riktig posisjon, at festeskruer og hurtigutløser er festet. Vær oppmerksom på at sikkerhetslinjen ikke skal være synlig.
5. Sjekk front-/bremsehåndtaket, bremsejustering bør gjøre bremsen pålitelig og fleksibel tilbakestilling.
6. Sjekk om dekktrykket er normalt, ingen sprekker, unormal slitasje, spiker, stein, glass og andre skarpe gjenstander.
7. Sjekk om skruene på for-/bakhjulene er låst, side-, bak- og pedalreflektorene er i god stand.
8. Sjekk om front-/bakbelysningen er normal og sørg for at lysene kan brukes godt mens du sykler.
9. Sjekk festetilstanden til hver aksel for å sikre at for-/bakakslene er i en pålitelig tilstand.
10. Sjekk om rammeklemmen er låst før du sykler.

Unormalt dekktrykk, dekksprekksskade og unormal slitasje er hovedårsakene til styresvikt og dekkeksplosjon.

Oppmerksomhet på veien

1. For din sikkerhet og andres sikkerhet, vennligst følg de lokale trafikkreglene bevisst.
2. Før du sykler, sørg for å bruke sikkerhetshjelm, ta sikkerhetsforanstaltninger og opprettholde en naturlig stilling.
3. I begynnelsen av syklingen, vennligst akselerer sakte, for å unngå energisvinn eller ulykker.
4. For en lengre levetid for batteriet og motoren, når du starter syklingen eller klatrer, vennligst prøv å bruke strømassistert modus.
5. For å sikre sikkerhet bør økonomisk hastighet brukes så langt som mulig, og redusere hyppig bremsing, hyppig start så langt som mulig, for å spare strøm.
6. unngå fenomenet med å stramme hastighetskontrollhåndtaket etter bremsing.
7. Sykling på gjørmete områder eller ujevne veier bør bruke pendalmodus så langt som mulig.
8. Bremselengden bør økes tilsvarende i dårlig vær, vær konsentrert og forsiktig mens du sykler.
9. Utstyrt med overstrømsbeskyttelse. Kretsen kan være overstrøm under forhold med høyere stigningsvinkel og høyere motvindhastighet. Det er bedre å bruke pendalmodus, ellers kan strømforbruket være for raskt til å påvirke rekkevidden, motoren og elektriske apparater brenner. Karosseriet og elektriske deler skal ikke være strømførende, isolasjonsmotstandsverdien skal ikke være mindre enn 2M ω.
10. Kontrolleren har underspenningsbeskyttelse, strømmen vil bli kuttet automatisk hvis spenningen er lavere enn underspenningsverdien, for å opprettholde batteriets levetid.

Oppmerksomhet ved skyving og parkering

1. Strømmen skal være slått av når du skyver sykkelen, for å unngå ulykker.
2. Parkering bør være på jevnt underlag, og vedlikehold sykkelen som strøm av-status.
3. For din sikkerhet, vennligst vedlikehold og rengjør sykkelen din regelmessig for å holde den i best mulig stand.

Sykkelvedlikehold og reparasjon

1. Sykkelen er sjekket og justert før den forlot fabrikken, ta kontakt med Fiido ettersalgsteam for støtte ved eventuelle problemer.
2. Normalt bør eikene på hjulet justeres en gang etter en halv måneds sykling for å sikre best mulig bruk.
3. Sørg for å sjekke lagringskapasiteten til dekket regelmessig for å holde det i normal bruk.
4. Sørg for å sjekke hoveddelene som styre, stem. sete, setepinne, foran/bak og senteraksel, svinghjul og kjede, hjul, for å holde det i normal bruk, mutter og skrue løs bør strammes i tide hvis den er løs.
5. Ved bruk anbefales det å tilsette 3# kalsiumbase smøreolje (smør) hver sjette måned til delene som trenger smøring (som foran/midten/bakakselager, forgaffelskålgruppe, fotpedallager, etc.). Tilsett 30# olje til kjedet, bremsekabelen, støtten og andre deler hver andre måned
6. Hvis de sårbare delene er skadet, for eksempel: bremseslange, bremsebelegg, bremsekloss, pære, sikring osv. Vennligst finn det lokale vedlikeholdssenteret for å erstatte, men sørg for å erstatte med de samme modellspesifikasjonene til delene.

Festemoment for styrekjerneskruen, festemoment for kombinert styreleddskrue, festemoment for seteklemmen, anbefalt moment for forhjul er ikke mindre enn 18 NM; Anbefalt moment for å feste sentralaksellåsmutteren og bakhjulet er ikke mindre enn 30 NM. Sikkerhetslinjen for styre og seterør skal ikke være synlig utenfor karosseriet.

Motorvedlikehold og reparasjon

1. Utstyrt med sjeldne jordarters permanentmagnet DC børsteløs, ekstern rotor navmotor, uten noen retardasjonsmekanisme og karbonbørste, som i utgangspunktet er vedlikeholdsfri.
2. Ikke åpne motorbasen og endedekselet etter forsegling.
3. Hold motoren ren, ingen fremmedlegemer, korrosiv væske, gass inn i motoren, ikke bank og stek motorskallet, for ikke å skade motoren.

Hvis feilen ikke kan fjernes, vennligst kontakt ettersalgsteamet.

Batterivedlikehold og reparasjon

1. Litiumbatteri har egenskapene til stor kapasitet, lang levetid, vedlikeholdsfritt, lett vekt, forurensningsfritt osv. Levetiden er nært knyttet til bruksmåten. Ikke lagre kronisk, vennligst dann vanen med hyppig lading.
2. Det anbefales å lade i 7 - 9 timer hver gang, og den lengste tiden er ikke mer enn 1 dag. Litiumbatteri har ingen minneeffekt, kan brukes med ladningen.
3. Sørg for å lade i mer enn to timer hver måned under kronisk lagringstilstand. Ikke oppbevar batteriet med strømtap. Når batterispenningen når utladningstilstanden, vil det forårsake irreparabel skade.

Ikke demonter gamle batterier uten autorisasjon, de skal samles inn i henhold til forskriftene.

Ikke i nærheten av brann eller høytemperaturkilde, eller kast den i ilden, eller utsett den for solen.

Refleksreflektor forsiktighetsregler

1. Refleksreflektoranordningen må ikke mangle, hvis den mangler, vennligst kontakt ettersalgsteamet umiddelbart for utskifting, og installasjonsposisjonen skal være i samsvar med den originale sykkelen.
2. Fiido refleksreflektor er festet på kjøretøyet, vennligst ikke endre posisjon, modifiser, demonter osv.
3. Sørg for å sjekke normal funksjon av refleksreflektoren før hver bruk, og hold overflaten ren.
4. Reflektoranordningen må ikke dekkes av bagasje, barnestoler, klær og andre gjenstander, ellers kan det forårsake sikkerhetsrisiko.

Feilsøkingsmetoder

Feilkodebeskrivelse

Feilkode	Feilfenomen
E1	Kommunikasjonsproblemer
E2	Gassproblemer
E3	Bremsehåndtakproblemer
E4	Motor hall-problemer
E5	Motorproblemer
E6	Kontrollerproblemer

Generell feil

Feilfenomen	Feilårsak	Elimineringsmetode
Gjennomgående motorfeil	Dårlig kontakt i reguleringsstyret Dårlig kontakt i bremsebryteren Motorskade Kontrollerskade Løsnet kontakt	Bytt reguleringsstyre Bytt bremsebryter Bytt motor Bytt kontroller eller få den reparert Sjekk kontakten
Manglende rekkevidde	Lavt dekktrykk Underladet eller defekt lader Aldrende batteri eller skadet batteri Mer oppoverbakke, sterk vind, hyppig bremsing, overbelastning osv.	Pump opp dekket Fulladet, sjekk laderen Bytt batteri Bruk pedalmodus
Vanskelig å lade	Løsnet plugg Frakoblet batterikabel Skadet lader	Stram sokkelen og kontakten Sveiset kontakt Bytt lader
Hastighetsfeil eller lav hastighet under 10 km/t	Dårlig kontakt i reguleringsstyret Løsnet kontakt Batterioverspenning	Bytt reguleringsstyre Sjekk kontakten Fulladet

Spesifikasjoner

Egenskapsindeks	Element	D11
Produktstørrelse	Før folding: Lengde*Bredde*Høyde (mm)	1480*580*1240
	Etter folding: Lengde*Bredde*Høyde (mm)	840*400*740
	Dekk (tommer)	20*1.75
Produktvekt	Nettovekt	18.5kg(41lb)
Krav til kjøring	Maksimal belastning	120kg(265/lb)
	Gjeldende alder	16+
	Gjeldende høyde	155cm(5.0') - 200cm(6.5')
Hovedspesifikasjon	Serienummerplassering	Under rammen
	Maksimal hastighet	15.5MPH (25km/h)
	Maksimal stigning	25%
	Senteravstand mellom hjul (mm)	975
	Transmisjon	7S
	Kraftassistert system	3/5 gir
	Transmisjonsforhold	52T:14 - 28T
	Gjeldende vei	Urban asfaltbelegg/flatt belegg
	Driftstemperatur	-10° ~50°
	Vanntett vurdering	IP54
Batteri	Nominell spenning (V)	36
	Batteritype	Litiumbatteri
	Nominell kapasitet (Wh)	417.6
	Batteristyringssystem	Overoppheting/kortslutning/overstrøm og overlading beskyttelse
Motor	Nominell effekt (W)	250
	Nominell hastighet(r/min)	270
	Motortype	Børsteløs girmotor
	Underspenningsbeskyttelse (V)	29±1
	Overstrømsbeskyttelse (A)	13±1
Lader	Inngangsspenning (V)	100-240
	Utgangsspenning (V)	24
	Utgangsstrøm (A)	2
	Ladetimer (t)	7
Andre	Frontlys	LED
	Baklys	LED
	Kjøremodus	Kraftassistert modus+Pedalmodus

* Ovennevnte data tillater 5% produksjonstoleranser.
* Etter å ha mottatt sykkelen, kan det være noen forskjeller mellom individuelle tilbehør og visningstegninger, som er forskjellige på grunn av de forskjellige batchene, og påvirker ikke bruken.

Hvis du har spørsmål eller forslag om denne brukerhåndboken, kan du kontakte oss via følgende e-postadresse.

Kontakt oss: support@fiido.com

Skann for videoinstruksjoner:

Fiido APP:

Sikkerhetsforanstaltninger

1. Følg forholdsreglene i denne instruksjonen for å redusere risikoen effektivt. Når du går inn i offentlige områder, må du følge nasjonale og lokale forskrifter, være årvåken mens du sykler, og opprettholde en rimelig sikkerhetsavstand fra andre mennesker og kjøretøy.
2. Vennligst bruk i henhold til instruksjonene i brukerhåndboken, tap forårsaket av manglende overholdelse av instruksjonene skal bæres av deg selv.
3. Dette produktet er ikke et profesjonelt terrengkjøretøy, ikke bruk dette produktet i henhold til standarder for terrengkjøretøy.
4. For første gangs bruk, vennligst ikke velg området med mange barn, fotgjengere, kjæledyr, kjøretøy eller andre hindringer og potensielle farer. Vennligst gjør deg kjent med sykkelen før du sykler på offentlig vei.
5. Før hver tur, vennligst kontroller nøye om festene er løse eller om deler er skadet. Hvis det er uvanlig støy, vennligst stopp å sykle umiddelbart og kontakt ettersalgsteamet for assistanse.
6. For å redusere risikoen for skade, vennligst les og følg alle "Forsiktig", "Fare" og "Advarsel"-instruksjoner i denne brukerhåndboken. Ikke kjør for fort, og ikke sykle på motorvei under noen omstendigheter.
7. Av sikkerhetshensyn må brukeren være over 16 år. Brukere under følgende omstendigheter anbefales sterkt å ikke bruke dette produktet:
   • Personer som er påvirket av alkohol eller narkotika.
   • Personer som ikke er i stand til å delta i anstrengende fysisk aktivitet på grunn av sykdom.
   • Personer som ikke er i stand til å opprettholde balansen eller hvis balanse er svekket av motoriske ferdigheter.
   • Personer hvis vekt overskrider den maksimale lastgrensen (maksimal last er 120 kg/265 lb).
   • Gravid kvinne.
8. Vennligst sykle forsiktig i snø, regn, våt vei, is og annet dårlig vær. Ikke sykle over for høye eller for store hindringer, ellers er det svært sannsynlig at du mister balansen eller grepet og forårsaker skader.
9. Ikke forsøk å lade mens laderen eller strømforsyningen er våt, vennligst følg de lokale sikkerhetsforskriftene hvis du trenger å lade sykkelen i et offentlig område.
10. For effektiv beskyttelse og så praktisk som mulig for deg selv, vennligst sørg for å bruke Fiido-spesifikke deler.
11. Hvis du trenger å ettermontere sykkelen din, vennligst følg de lokale lovene og forskriftene, etter å ha konsultert Fiido-ettersalgsteamet, og fortsett deretter med forsiktighet. Alvorlig skade og/eller skade forårsaket av uautorisert modifikasjon vil føre til at garantien bortfaller.

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned FIIDO D11-manual

Tilgjengelige språk
