Fiido C11 Manual

Produktintroduksjon

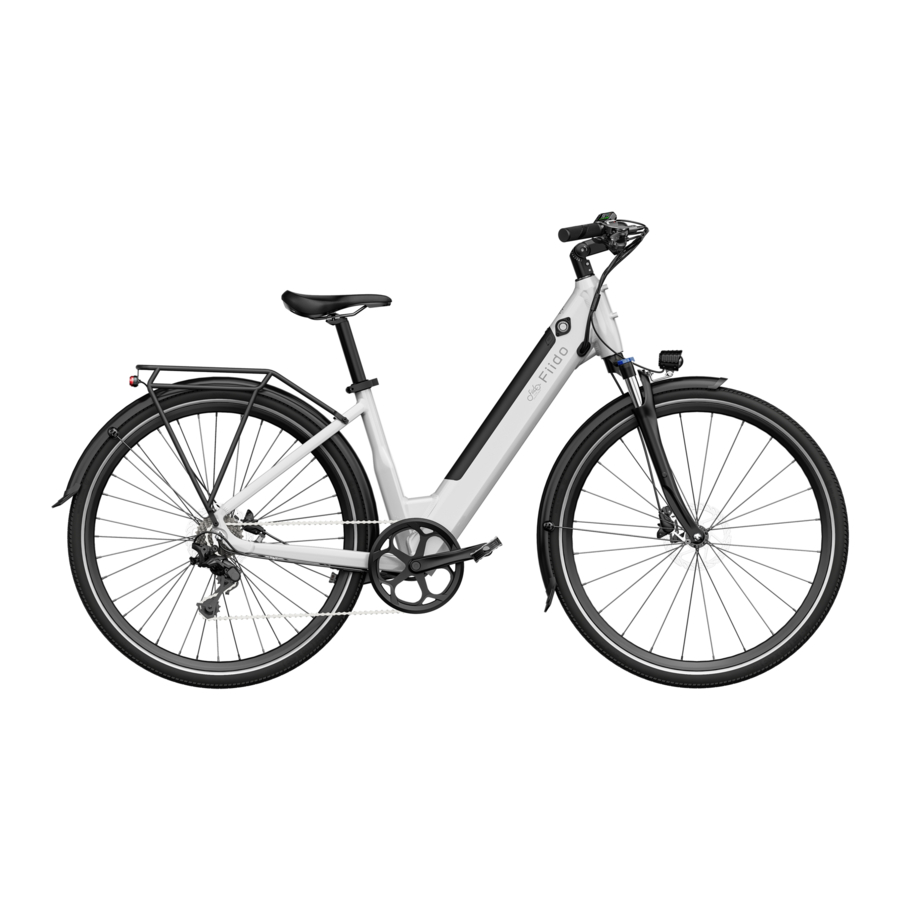

Produktoversikt

Fiido har som mål å bringe de mest kunstneriske og innovative elsyklene til rimelige priser, og etter suksessen med Fiido E-grus-serien introduserte Fiido C11. Denne modellen er utstyrt med de viktigste innovasjonene for en by-elsykkel. Den har et elegant rammedesign i farger valgt av Fiido-teamet, et avtakbart batteri på røret og en fullfargeskjerm, som sikrer en stilig og hyggelig tur.

Ryttersikkerhet er vår høyeste prioritet. C11 leveres med hydrauliske bremser for å gi tilstrekkelig stoppekraft. De punkteringssikre dekkene og den støtdempende forgaffelen, en 500W motor med robust ytelse og et komfortabelt Velo-sete gir rytterne økt selvtillit til å håndtere ulike veiforhold.

For å forbedre kjøreopplevelsen fortsetter C11 tradisjonen med telefon- og Fiido-klokketilkobling for sykkel- og nærhetsstartfunksjoner fra E-grus-serien.
Fiido C11 representerer en utmerket verdi og er et smart valg for de som ønsker å utvikle sin transportmåte innenfor et budsjett.

Pakkeliste

*Vennligst sjekk nøye om alle varene er komplette og intakte. Hvis det er noe problem som mangler eller er skadet, vennligst kontakt det offisielle ettersalgsteamet så snart som mulig.

Produktdiagrammer

*Ikke-profesjonelle har forbud mot å bistå og montere batteriet. Ta kontakt med ettersalgsteamet for assistanse.

Funksjonsbeskrivelse

Styre

Batteri

Hvordan bruke

Installasjonsveiledning

De fleste delene av sykkelen er installert fra fabrikken. Men vennligst installer styret, kurver, frontlykt, forhjul, skjermer, pedaler og juster setet før du sykler. Installer styret

Installer styret

1. Bruk unbrakonøkkelen til å fjerne låseskruene fra stammen.

2. Fjern styret og juster posisjonen for å få bremsehendlene til å stemme overens med retningen til forhjulene.

3. Sett styret inn i stammehullene og juster med stigerørene.

4. Lås låseskruene og bruk et unbrakoverktøy for å låse det trygt.
5. Juster vinkelen på styret oppover, standardvinkelen er 0°; du kan justere den slik at den passer til dine sykkelvaner;
   (Sjekk om retningen på styret og forhjulet kan justeres, hvis ikke, kan du løsne de 2 skruene på siden av styret for å justere.)

6. Installer styreledningen: Følg fargen på kabelkontakten, og juster kontaktpilretningen for å få tilgang til styret.

Skruene skal strammes for å være sikker.

Installer forhjulet

1. Skru løs mutteren og fjæren på hurtigutløseren til forhjulet.

2. Løft den fremre delen av sykkelen, juster forhjulet og sett inn forgaffelhylseringen.

3. Sett forakselen gjennom forhjulet, og last fjæren, skru fast mutteren, lås hurtigdemonteringen av forhjulet.


Installer skjermer og frontlykter

1. Før den fremre skjermen gjennom baksiden av forgaffelen, og sett frontlykten inn i fronten av forgaffelen og før skruene gjennom (retningen på frontlykten er som vist i fig. ).

2. Bruk fastnøkkelen og unbrakoverktøyet til å låse skruene og mutrene.

3. Plasser skjermstativklemmene mot fordekket og lås stativene til forgaffelen.

4. Fest skjermstativene inn i skjermen ved å feste dem.
5. Juster vinkelen på skjermstativposisjonen for å holde skjermen i en viss avstand fra dekket, og bruk deretter selvskjærende skruer for å låse stativene.

6. Juster frontlyktvinkelen og lås med skruer.

7. Plasser frontlyktkabelen gjennom midten av gaffelen til baksiden av gaffelen.

8. Koble kontaktene i samme farger for å fullføre installasjonen.

Installer pedaler

Bruk den åpne fastnøkkelen i verktøyposen, skru pedalakselen inn i det gjengede hullet og stram den i pilens retning.

Når du installerer pendelen, vær oppmerksom på venstre/høyre pendel som tilsvarer venstre/høyre krank, pendelskruen og innsiden av kranken er henholdsvis merket L (venstre) / R (høyre). Installer pendelen riktig for å forhindre at den glir ut av kranken.

Førstegangs bruk

Før du sykler, vennligst følg installasjonsveiledningen for å installere komponentene riktig, sjekk om programvaren er løs, sørg for tilstrekkelig strøm og ta passende beskyttelse for sykling.

1. Juster setet
   Juster setet til passende sykkelhøyde i henhold til din høyde.
   (Anbefalt høyde er når setet er i vater med brukerens bekken når du står naturlig. Justeringshøyden kan IKKE overskride sikkerhetslinjen.)

2. Slå på strømmen og juster fjæringsgaffelen

   1. trykk lenge på ""-knappen på displayet for å slå på sykkelstrømmen.
   2. Juster den fremre støtdempingen i henhold til sykkelkravene: Drei den venstre knappen på forgaffelen til retningen "+” for å herde forgaffelen (raskere reboundhastighet). Drei til retningen "-" for å myke forgaffelen (sakte reboundhastighet).
3. Juster det kraftassisterte giret
   Bytt og velg sykkelmodus i henhold til sykkelveiforholdene og personlige behov.

   1. Elektrisk modus: Utstyrt med ren elektrisk modus, trykk forsiktig ned den elektriske modusknappen for å bytte til ren elektrisk modus, jo sterkere trykket er, desto raskere er hastigheten.
   2. Kraftassistert modus: Utstyrt med 5 kraftassisterte gir, klikk på den kraftassisterte girknappen for å bytte gir. 1. gir er egnet for relativt flate veiforhold, jo mer/høyere veistigningen er, desto større gir kan justeres tilsvarende.

Merk: Når sykkelen er på PAS 5-status, klikker du på den kraftassisterte girknappen igjen, og sykkelen vil være på PAS 0-status, da vil ikke girvisningen lyse, og motoren vil bli slått av. Men andre komponenter kan også fungere. Sykkelen vil være i pedalmodus.

4. Begynn å sykle
   Vennligst ta tilsvarende beskyttelse før du begynner å sykle.

5. Bremsintroduksjon
   Venstre side er forbremsen, høyre side er bakbremsen. Når du sykler, anbefales det å bruke bakbremsen først, deretter forbremsen for å senke hastigheten for å stoppe, for å unngå fallulykke forårsaket av balanseproblemer fra brå forhjulsbremsing.


Ladeinstruksjoner

Batteriet leveres med en liten mengde strøm, før første gangs bruk må du sørge for å lade det til full effekt før du sykler.

1. Ladetilkobling: Koble ladekontakten på laderen til ladeporten, og koble deretter strømkontakten på laderen til stikkontakten.

2. Fulladet: Når indikatorlampen på laderen er rød, betyr det at den lades normalt. Når lyset er grønt, betyr det at den er fulladet.
3. Ladetid: Ladetiden er rundt 5-7 timer, Varigheten avhenger av situasjonen.
4. Koble fra lading: Når indikatorlampen lyser grønt, betyr det at den er fulladet. Trekk ut støpselet først, og fjern deretter ladekontakten fra batteriet. Lukk batteriets støvdeksel.
5. Lademodus: Sykkelen støtter to lademoduser: kjøretøylading og demontering av batterilading. Se "Batteriinstallasjon og -fjerning" for hvordan du fjerner batteriet.

Laderen har høyspenningsenhet, IKKE reparer uten tillatelse. For å unngå fare, bør batteri og lader plasseres vekk fra barn. Det skal ikke være brennbare og eksplosive gjenstander rundt batteriene (som bilseteputer, sofaer osv.). Oppbevar batteriet på et ventilert og tørt sted, og sørg for IKKE å lade på friluftsplass, for å unngå elektrisk kortslutning, brann og andre ulykker forårsaket av regn og andre faktorer, og for å forhindre at væske og metallpartikler kommer inn i de elektriske delene.

Lading kan tillates på offentlig ladeutstyr, men samsvaret mellom batteriet og ladeutstyret bør vurderes fullt ut.

Hvis det er lukt eller høy temperatur under lading, må du stoppe ladingen umiddelbart og kontakte ettersalgsteamet for assistanse.

Batteriinstallasjon og -fjerning

1. Fjern batteriet: Drei nøkkelen med klokken til "unlock" (lås opp)-tilstand, den øvre enden av batteriet vil automatisk sprette ut og være klar til å fjernes.

2. Installer batteriet: sett den nedre delen av batteriet inn i sporet, og trykk det ned. Batteriet vil bli låst i rammen.


Regelmessig vedlikehold

Bruke forholdsregler

1. Brukere bør være oppmerksomme på sikkerheten ved bruk av sykkel
   1. Ingen parkering i bygninger, trapperom, gangveier og sikkerhetsutganger.
   2. Ingen lading i boligbygg. Lading bør være langt unna brennbart materiale, og ikke lenger enn 7 timer.
   3. Unngå at vann trenger inn i elektriske deler. Når du rengjør sykkelen, må du unngå vannsprut på ladeport, ledningsnett, sikring og andre elektriske deler.
   4. Når du justerer høyden på setet, skal sikkerhetslinjemerket på setepinnen ikke være synlig.
   5. Brukere og forhandlere må ikke koble ledninger og modifisere struktur og ytelse uten tillatelse. For eksempel: endre batterikonfigurasjonen, kretsen, øke lampeeffekten, øke lyden og annen modifisering.
   6. Ikke berør spenningsførende deler av sykkelen med våte hender eller metalliske ledere. For eksempel: ladeport, laderplugg osv.
   7. Når du bytter ut strømbrytere eller sikringer, må du bruke strømbrytere eller sikringer av de angitte modellene og spesifikasjonene. Ikke kortslutt sikringstråder. Strømbryteren eller sikringskortsporet skal være i god kontakt, ellers kan det forårsake ulykker.
   8. Vennligst ikke demonter elektriske deler uten autorisasjon for å forhindre at væske og metallpartikler trenger inn i elektriske deler.
   9. Ikke kjør i dårlig vær, eller plasser sykkelen i langvarig eksponering for sol/regn for å unngå at deler eldes.
   10. Hvis det er nødvendig å skrubbe sykkelen, vennligst tørk av karosseriet med en nøytral lotion blandet med vann fra springen. Ikke fjern og vask innvendige deler for å unngå kortslutning.

Ikke-profesjonelle har strengt forbud mot å reparere. Ved feil, vennligst kontakt ettersalgsteamet eller et autorisert profesjonelt vedlikeholdsverksted for vedlikehold.

2. Kjøresikkerhet: vennligst følg de nasjonale og lokale trafikklovene og forskriftene, vær oppmerksom på kjøresikkerheten.
   1. Brukeren må være over 16 år. Ikke lån bort til personer som ikke kan betjene sykkelen for å unngå skade.
   2. Vennligst kjør i ikke-motorveibane, med en maksimal hastighet på ikke mer enn 25 km/t.
   3. Vennligst frakt personer eller varer i samsvar med lokale lover og forskrifter mens du kjører.
   4. Sørg for å bruke en passende sikkerhetshjelm og feste hjelmens vindreim mens du kjører.
   5. Bremselengden vil forlenges i regn- og snødager, vær oppmerksom på å bremse ned, og prøv å unngå å kjøre i dårlig vær. Intern kortslutning og skade på elektriske deler kan oppstå hvis vannstanden når midten av navet på bakhjulsmotoren, vær oppmerksom på det.
   6. Følg de lokale trafikkreglene nøye. Ikke kjør etter å ha drukket, og sørg for alltid å kjøre med begge hender.
   7. Lyse farger, avslappet og komfortabelt antrekk anbefales for sykling, og bruk av sko med lav hæl er nødvendig.
3. Undersøkelse før du kjører: vennligst reparer i tide eller gå til det lokale vedlikeholdspunktet for reparasjon, hvis det er noen unormalitet.
   1. Vennligst bekreft normal strømbruk når du bruker støttebenet og bakhjulet er av bakken.
   2. Slå på strømmen, sjekk om indikatorlampen er normal, og strømforsyningen er tilstrekkelig.
   3. Sjekk om den mekaniske klokken og front-/baklyset er i god stand.
   4. Bekreft om styret og setepinnen er justert til riktig posisjon, at festeskruene og hurtigutløseren er festet. Vær oppmerksom på at sikkerhetslinjen ikke skal være synlig.
   5. Sjekk front-/bakbremsehåndtaket, bremsejusteringen skal gjøre bremsen pålitelig og fleksibel tilbakestilling.
   6. Sjekk om dekktrykket er normalt, ingen sprekker, unormal slitasje, spiker, steiner, glass og andre skarpe gjenstander.
   7. Sjekk om skruene på for-/bakhjulene er låst, side-, bak- og pedalreflektorene er i god stand.
   8. Sjekk om front-/bakbelysningen er normal og sørg for at lysene kan brukes godt mens du kjører.
   9. Sjekk festetilstanden til hver aksel for å sikre at for-/bakakslene er i en pålitelig tilstand.
   10. Sjekk om rammeclampen er låst før du kjører.

unormalt dekktrykk, dekkskader og unormal slitasje er hovedårsakene til styrefeil og dekkeksplosjon.

4. Oppmerksomhet på veien
   1. For din sikkerhet og andres sikkerhet, vennligst følg de lokale trafikkreglene bevisst.
   2. Før du kjører, må du bruke sikkerhetshjelm, ta sikkerhetsforanstaltninger og opprettholde en naturlig stilling.
   3. I begynnelsen av turen, vennligst akselerer sakte, for å unngå energisvinn eller ulykker.
   4. For en lengre levetid på batteriet og motoren, når du starter å kjøre eller klatre, vennligst prøv å bruke kraftassistert modus.
   5. For å sikre sikkerheten bør økonomisk hastighet brukes så langt som mulig, og redusere hyppig bremsing, hyppig start så langt som mulig, for å spare strøm.
   6. Unngå fenomenet å stramme hastighetskontrollhåndtaket etter bremsing.
   7. Kjøring i gjørmete områder eller ujevne veier bør bruke pendalmodus så langt som mulig.
   8. Bremselengden bør økes på dårlig vær, vennligst vær konsentrert og forsiktig mens du kjører.
   9. Utstyrt med overstrømsbeskyttelse. Kretsen kan være overstrøm under forhold med høyere oppoverbakkevinkel og høyere motvindhastighet. Det er bedre å bruke pendalmodus, ellers kan strømforbruket være for raskt til å påvirke rekkevidden, motoren og elektriske apparater brenner. Karosseriet og elektriske deler skal ikke være strømførende, isolasjonsmotstandsverdien skal ikke være mindre enn 2M ω.
   10. Kontrolleren har underspenningsbeskyttelse, strømmen vil bli kuttet automatisk hvis spenningen er lavere enn underspenningsverdien, for å opprettholde batteriets levetid.
5. Oppmerksomhet ved skyving og parkering
   1. Strømmen skal være av når du skyver sykkelen, for å unngå ulykker.
   2. Parkering bør være på jevnt underlag, og vedlikeholde sykkelen som strøm av-status.
   3. For din sikkerhet, vennligst vedlikehold og rengjør sykkelen din regelmessig for å holde den i best mulig stand.

Produktvedlikehold og reparasjon

1. Sykkelen er sjekket og justert før den forlater fabrikken, kontakt Fiido After Sales Team for støtte ved eventuelle problemer.
2. Normalt bør eikene på hjulet justeres en gang etter en halv måneds kjøring for å sikre best mulig bruk.
3. Sørg for å sjekke lagringskapasiteten til dekket regelmessig for å holde det i normal bruk.
4. Sørg for å sjekke hoveddelene som styre, stem. sete, setepinne, foran/bak og senteraksel, svinghjul og kjede, hjul, for å holde det i normal bruk, mutter og skrue løs bør strammes i tide hvis den løsner.
5. Ved bruk anbefales det å tilsette 3# kalsiumbasert smøreolje (smør) hver sjette måned til delene som trenger smøring. (som for-/midtre/bakre aksellager, forgaffelbollegruppe, fotpedallager osv.) Tilsett 30# olje til kjedet, bremsekabelen, støtten og andre deler hver andre måned.
6. Hvis de sårbare delene er skadet, for eksempel: bremseledning, bremseskinn, bremsekloss, pære, sikring osv. Vennligst finn det lokale vedlikeholdssenteret for å erstatte, men sørg for å erstatte med de samme modellspesifikasjonene til delene.

Styrekjerneskruens festemoment, kombinert styreleddskrues festemoment, seteklemmeskruens festemoment, forhjulets festemoment anbefalt moment er ikke mindre enn 18NM; Det anbefalte momentet for å feste den sentrale aksellåsmoren og bakhjulet er ikke mindre enn 30NM. Sikkerhetslinjen for styre og setepinne skal ikke være synlig utenfor karosseriet.

Motorvedlikehold og reparasjon

1. Utstyrt med sjelden jord permanent magnet DC børsteløs, ekstern rotor navmotor, uten noen retardasjonsmekanisme og kullbørste, som i utgangspunktet er vedlikeholdsfri.
2. Ikke åpne motorbasen og endedekselet etter forsegling.
3. Hold motoren ren, ingen fremmedlegemer, korrosiv væske, gass inn i motoren, ikke slå og bak motorkappen, for ikke å skade motoren.

Hvis problemet fortsatt eksisterer, vennligst kontakt Fiido kundeserviceteam.

Batterivedlikehold og reparasjon

1. Litiumbatteri har egenskapene stor kapasitet, lang levetid, vedlikeholdsfritt, lett vekt, forurensningsfritt osv. Levetiden er nært knyttet til bruksmåte. Ikke lagre kronisk, vennligst dann deg vanen med hyppig lading.
2. Det anbefales å lade i 5 - 7 timer hver gang, og den lengste tiden er ikke mer enn 1 dag. Litiumbatteri har ingen minneeffekt, kan brukes med ladingen.
3. Sørg for å lade i mer enn to timer hver måned under kronisk lagring. Ikke oppbevar batteriet med strømtap. Når batterispenningen når utladningstilstanden, vil det forårsake uopprettelig skade.

Ikke demonter gamle batterier uten tillatelse, det skal samles inn i henhold til forskriftene.

Ikke nær ild eller høytemperaturkilde, eller kast den i ilden, eller utsett den for solen.

Forsiktighetsregler for refleksreflektor

1. Refleksreflektorenheten må ikke mangle, hvis den mangler, vennligst kontakt ettersalgsteamet umiddelbart for utskifting, og installasjonsposisjonen skal være i samsvar med den originale sykkelen.
2. Fiido refleksreflektor er festet på kjøretøyet, vennligst ikke endre posisjon, modifiser, demonter osv.
3. Sørg for å sjekke normal funksjon av refleksreflektoren før hver bruk, og hold overflaten ren.
4. Reflektorenheten må ikke dekkes av bagasje, barnestoler, klær og andre gjenstander, ellers kan det forårsake fare.

Feilsøkingsmetoder

Beskrivelse av feilkode

Feilkode	Feilsymptom
E1	Kommunikasjonsproblemer
E2	Gassproblemer
E3	Bremsespakproblemer
E4	Motorhallproblemer
E5	Motorproblemer
E6	Kontrollerproblemer
	Overopphetingsbeskyttelse

Generell feil

Spesifikasjoner

* Ovennevnte data tillater 5 % produksjonstoleranser.
* Etter å ha mottatt sykkelen, kan det være noen forskjeller mellom individuelle tilbehør og skjermtegninger, som er forskjellige på grunn av de forskjellige partiene, og påvirker ikke bruken.

Sikkerhetsforanstaltninger

1. Følg forholdsreglene i denne veiledningen for å effektivt redusere risikoen. Når du går inn i offentlige områder, må du overholde nasjonale og lokale forskrifter, være årvåken mens du sykler og opprettholde en rimelig sikker avstand til andre mennesker og kjøretøy.
2. Vennligst bruk i henhold til bruksanvisningen, tapet som skyldes at du ikke følger instruksjonene, skal bæres av deg selv.
3. Dette produktet er ikke en profesjonell terrengsykkel, ikke bruk dette produktet i henhold til terrengstandarder.
4. Før du sykler for første gang, hold deg unna barn, fotgjengere, kjæledyr, kjøretøy eller andre hindringer og potensielle farer. Vennligst bli kjent med sykkelen før du sykler på offentlige hovedveier.
5. Før hver tur må du nøye kontrollere delene og skruene på sykkelen for å sikre at den fungerer godt. Hvis det er uvanlig støy, vennligst slutt å sykle umiddelbart, og kontakt ettersalgsteamet for hjelp.
6. For å unngå skader, vennligst les og følg alle "Forsiktig", "Fare"- og "advarsel"-instruksjonene i denne brukermanualen. Vennligst ikke overskrid fartsgrensen, og ikke kjør på motoriserte veier under noen omstendigheter.
7. Av sikkerhetshensyn må brukeren være over 16 år. Brukere under følgende omstendigheter anbefales sterkt å ikke bruke dette produktet:
   • Personer som er påvirket av alkohol eller narkotika.
   • Personer som ikke er i stand til å delta i anstrengende fysisk aktivitet på grunn av sykdom.
   • Personer som ikke er i stand til å opprettholde balansen eller hvis balanse er svekket av motoriske ferdigheter.
   • Personer hvis vekt overskrider den maksimale lastgrensen (maksimal belastning er 120 kg/265 lb).
   • Gravid kvinne.
8. Vennligst sykle forsiktig i snø, regn, våt vei, is og annet dårlig vær. Ikke sykle over for høye eller for store hindringer, ellers er det svært sannsynlig at du mister balansen eller grepet og forårsaker skader.
9. Ikke forsøk å lade mens laderen eller strømforsyningen er våt, vennligst følg de lokale sikkerhetsforskriftene hvis du trenger å lade sykkelen i et offentlig område.
10. For effektiv beskyttelse og så praktisk som mulig for deg selv, sørg for å bruke Fiido-spesifikke deler.
11. Hvis du trenger å ettermontere sykkelen din, vennligst følg de lokale lovene og forskriftene, etter å ha konsultert med Fiido-ettersalgsteamet, og fortsett deretter med forsiktighet. Alvorlig skade og/eller skade forårsaket av uautorisert modifikasjon vil føre til at garantien bortfaller.

* Alle bilder er kun for referanse.

Vennligst sørg for at du forstår alt nøye. Hvis du har spørsmål, vennligst kontakt support@fiido.com, vårt kundeserviceteam vil kontakte deg om kort tid.

Shenzhen Fiido Technology Ltd
Adresse: Shenzhen, Guangdong, Kina.
Nettsted: www.fiido.com
Hvis du har spørsmål eller forslag om denne bruksanvisningen, vennligst kontakt oss via følgende e-postadresse
Kontakt oss: support@fiido.com

Skann for videoinstruksjon
