Manual do Fiido C11

Introdução ao produto

Visão geral do produto

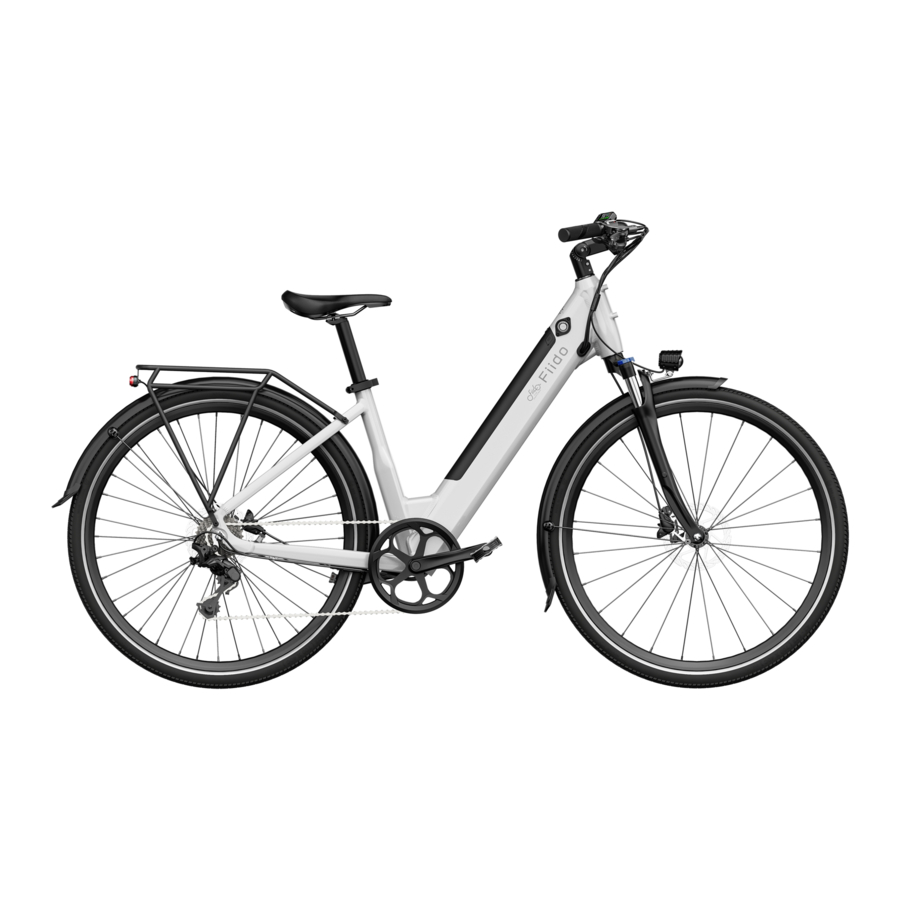

Com o objetivo de trazer as e-bikes mais artísticas e inovadoras a preços acessíveis, a Fiido, após o sucesso da série Fiido E-gravel, apresentou a Fiido C11. Este modelo está equipado com as inovações mais significativas para uma e-bike urbana. Apresenta um design de quadro elegante em cores escolhidas pela equipa Fiido, uma bateria removível no tubo e um ecrã a cores, garantindo um passeio elegante e agradável.

A segurança do condutor é a nossa principal prioridade. A C11 vem com travões hidráulicos para fornecer uma ampla potência de travagem. Os pneus anti-furo e o garfo dianteiro com amortecedor, um motor de 500 W com desempenho robusto e um selim Velo confortável dão aos condutores maior confiança para lidar com várias condições de estrada.

Para melhorar a experiência de condução, a C11 continua a tradição de conectividade de telemóvel e relógio Fiido para recursos de bicicleta e partida por proximidade da série E-gravel.
A Fiido C11 representa um excelente valor e é uma escolha inteligente para quem procura evoluir o seu modo de transporte dentro de um orçamento.

Lista de embalagem

*Verifique cuidadosamente se todos os artigos estão completos e intactos. Se houver algum problema, como falta ou dano, entre em contacto com a equipa oficial de pós-venda o mais breve possível.

Diagramas do produto

*Não é permitido que não profissionais ajudem e montem a bateria. Entre em contacto com a equipa de pós-venda para obter assistência.

DESCRIÇÃO da função

Guiador

Bateria

Como usar

Guia de instalação

A maioria das peças da bicicleta foram instaladas na fábrica. Mas instale o guiador, os cestos, o farol, a roda dianteira, os para-lamas, os pedais e ajuste o selim antes de andar. Instale o guiador

Instalar o guiador

1. Use a chave Allen para remover os parafusos de contra-bloqueio da haste.

2. Remova o guiador e ajuste a posição para que as alavancas dos travões se alinhem com a direção das rodas dianteiras.

3. Insira o guiador nos orifícios da haste e alinhe com os elevadores.

4. Bloqueie os parafusos de contra-bloqueio e use uma ferramenta de parafuso Allen para o bloquear com segurança.
5. Ajuste o ângulo da viragem do guiador, o ângulo predefinido é 0°; pode ajustá-lo para se adequar ao seu hábito de condução;
   (Verifique se a direção do guiador e da roda dianteira podem ser alinhadas, caso contrário, pode soltar os 2 parafusos na lateral do guiador para ajustar.)

6. Instale o fio do guiador: siga a cor do conector do cabo e alinhe a direção da seta do conector para aceder ao guiador.

Os parafusos devem ser apertados para manter a segurança.

Instalar a roda dianteira

1. Desaperte a porca e a mola da libertação rápida da roda dianteira.

2. Levante a parte dianteira da bicicleta, alinhe a roda dianteira e insira o anel da manga da forqueta dianteira.

3. Coloque o eixo dianteiro através da roda dianteira e carregue a mola, aparafuse a porca, bloqueie a desmontagem rápida da roda dianteira.


Instalar os para-lamas e os faróis

1. Passe o para-lamas dianteiro pela parte traseira da forqueta dianteira e coloque o farol na parte dianteira da forqueta dianteira e passe os parafusos (a direção do farol é mostrada na Fig. ).

2. Use a chave de boca e a ferramenta Allen para bloquear os parafusos e as porcas.

3. Coloque os clipes do suporte do para-lamas em direção ao pneu dianteiro e bloqueie os suportes na forqueta dianteira.

4. Encaixe os suportes do para-lamas no para-lamas, prendendo-os.
5. Ajuste o ângulo da posição do suporte do para-lamas para manter o para-lamas a uma certa distância do pneu e, em seguida, use os parafusos auto-roscantes para bloquear os suportes.

6. Ajuste o ângulo do farol e bloqueie com parafusos.

7. Coloque o cabo do farol através do centro da forqueta até à parte traseira da forqueta.

8. Ligue as tomadas nas mesmas cores para concluir a instalação.

Instalar os pedais

Use a chave de boca do saco de ferramentas, aparafuse o veio do pedal no orifício roscado e aperte-o na direção da seta.

Ao instalar o pedal, preste atenção ao pedal esquerdo/direito correspondente à manivela esquerda/direita, o parafuso do pedal e o interior da manivela estão respetivamente marcados com L (esquerdo)/R (direito). Instale o pedal corretamente para evitar que deslize para fora da manivela.

Primeira utilização

Antes de andar, siga o guia de instalação para instalar os componentes corretamente, verifique se o firmware está solto, certifique-se de que tem energia suficiente e tome a proteção adequada para andar.

1. Ajustar o selim
   Ajuste o selim à altura de condução apropriada de acordo com a sua altura.
   (a altura recomendada é quando o selim está nivelado com a pélvis do utilizador quando está de pé naturalmente. A altura do ajuste NÃO pode exceder a linha de segurança.)

2. Ligar a energia e ajustar a forqueta de suspensão

   1. prima sem soltar o botão " " do ecrã para ligar a alimentação da bicicleta.
   2. Ajuste o amortecimento dianteiro de acordo com os requisitos de condução: rode o botão esquerdo da forqueta dianteira na direção de "+" para endurecer a forqueta dianteira (velocidade de ressalto mais rápida). Rode na direção de "-" para suavizar a forqueta dianteira (velocidade de ressalto mais lenta).
3. Ajustar a velocidade assistida eletricamente
   Mude e escolha o modo de condução de acordo com as condições da estrada e as necessidades pessoais.

   1. Modo elétrico: Equipado com modo puramente elétrico, prima suavemente o botão do modo elétrico para mudar para o modo puramente elétrico, quanto mais forte a pressão, mais rápida a velocidade.
   2. Modo assistido eletricamente: Equipado com 5 velocidades assistidas eletricamente, clique no botão da velocidade assistida eletricamente para mudar a velocidade. A 1.ª velocidade é adequada para condições de estrada relativamente planas, quanto maior/mais alta for a inclinação da estrada, maior velocidade pode ser ajustada em conformidade.

Atenção: Quando a bicicleta está no estado PAS 5, clique novamente no botão da velocidade assistida eletricamente e a bicicleta estará no estado PAS 0, altura em que o visor da velocidade não estará iluminado e o motor será desligado. Mas outros componentes também podem funcionar. A bicicleta estará no modo de pedalada.

4. Começar a andar
   Tome a proteção correspondente antes de começar a andar.

5. Introdução à travagem
   O lado esquerdo é o travão dianteiro, o lado direito é o travão traseiro. Ao andar, recomenda-se usar primeiro o travão traseiro e, em seguida, o travão dianteiro para diminuir a velocidade até parar, a fim de evitar acidentes de queda causados por problemas de equilíbrio devido à travagem urgente da roda dianteira.


Instruções de carregamento

A bateria vem com uma pequena quantidade de eletricidade, antes da primeira utilização, certifique-se de que a carrega totalmente antes de andar.

1. Ligação de carregamento: Ligue a interface de carregamento do carregador à porta de carregamento e, em seguida, ligue a ficha de alimentação do carregador à tomada de alimentação.

2. Totalmente carregado: Quando a luz indicadora do carregador está vermelha, significa que está a carregar normalmente. Quando a luz está verde, significa que está totalmente carregado.
3. Hora de carregamento: A hora de carregamento é de cerca de 5 a 7 horas, a duração depende da situação.
4. Desligar o carregamento: Quando a luz indicadora fica verde, significa que está totalmente carregado. Desligue primeiro a ficha de alimentação e, em seguida, remova a interface de carregamento da bateria. Feche a tampa contra poeira da bateria.
5. Modo de carregamento: A bicicleta suporta dois modos de carregamento: carregamento do veículo e carregamento da bateria de desmontagem. Consulte "Instalação e remoção da bateria" para saber como remover a bateria.

O carregador tem um dispositivo de alta tensão, NÃO repare sem permissão. Para evitar perigo, a bateria e o carregador devem ser colocados longe das crianças. Não devem existir objetos inflamáveis e explosivos à volta das baterias (como almofadas de assento de carro, sofás, etc.). Mantenha a bateria num local ventilado e seco e certifique-se de que NÃO carrega ao ar livre, para evitar curto-circuito elétrico, incêndio e outros acidentes causados pela chuva e outros fatores e para evitar que partículas líquidas e metálicas entrem nas peças elétricas.

O carregamento pode ser permitido em equipamentos de carregamento públicos, mas a correspondência entre a bateria e o equipamento de carregamento deve ser totalmente considerada.

Se houver algum odor ou alta temperatura durante o carregamento, pare imediatamente de carregar e contacte a equipa pós-venda para obter ajuda.

Instalação e remoção da bateria

1. Remova a bateria: Rode a chave no sentido horário para o estado de "desbloqueio", a extremidade superior da bateria irá sair automaticamente e estará pronta para ser removida.

2. Instale a bateria: coloque a parte inferior da bateria na ranhura e, em seguida, pressione-a para baixo. A bateria será bloqueada na estrutura.


Manutenção Regular

Precauções de utilização

1. Os utilizadores devem prestar atenção à segurança da utilização da bicicleta
   1. Não estacionar em átrios de edifícios, escadas de evacuação, passagens e saídas de segurança.
   2. Não carregar em edifícios residenciais. O carregamento deve estar longe de materiais combustíveis e não deve demorar mais de 7 horas.
   3. Evitar que a água entre nas peças elétricas. Ao limpar a bicicleta, evitar o impacto da água na porta de carregamento, conectores do feixe de cabos, fusível e outras peças elétricas.
   4. Ao ajustar a altura do selim, a marca da linha de segurança do espigão do selim não deve ficar exposta.
   5. Os utilizadores e revendedores não devem cablar e modificar a estrutura e o desempenho sem permissão. Tal como: alterar a configuração da bateria, o circuito, aumentar a potência da lâmpada, aumentar o som e outras modificações.
   6. Não tocar na parte ativa da bicicleta com as mãos molhadas ou com condutores metálicos. Tal como: porta de carregamento, ficha do carregador, etc.
   7. Ao substituir disjuntores ou fusíveis, utilizar disjuntores ou fusíveis dos modelos e especificações especificados. Não provocar curto-circuitos nos fios dos fusíveis. O disjuntor ou o encaixe da placa do fusível deve estar em bom contacto, caso contrário, poderá causar acidentes.
   8. Não desmontar as peças elétricas sem autorização para evitar que líquidos e partículas metálicas se infiltrem nas peças elétricas.
   9. Não andar em condições climatéricas adversas ou colocar a bicicleta numa exposição prolongada ao sol/chuva para evitar o envelhecimento das peças.
   10. Se for necessário esfregar a bicicleta, limpar a estrutura com uma loção neutra misturada com água da torneira. Não remover e lavar as peças internas para evitar curto-circuitos.

É estritamente proibido aos não profissionais efetuarem reparações. Em caso de avaria, contactar a equipa de pós-venda ou a estação de manutenção profissional autorizada para efetuar a manutenção.

2. Segurança na condução: respeitar as leis e regulamentos de trânsito nacionais e locais e prestar atenção à segurança na condução.
   1. O utilizador deve ter mais de 16 anos. Não emprestar a pessoas que não consigam operar a bicicleta para evitar danos.
   2. Conduzir na faixa de veículos não motorizados, com uma velocidade máxima não superior a 25 km/h.
   3. Transportar pessoas ou mercadorias de acordo com as leis e regulamentos locais durante a condução.
   4. Usar sempre um capacete de segurança adequado e apertar a correia de vento do capacete durante a condução.
   5. A distância de travagem será maior em dias de chuva e neve, prestar atenção para abrandar e tentar evitar andar em condições climatéricas adversas. Pode ocorrer um curto-circuito interno e danos nas peças elétricas se o nível da água atingir o centro do cubo do motor da roda traseira, estar atento.
   6. Seguir atentamente as regras de trânsito locais. Não conduzir depois de beber e certificar-se de que conduz sempre com as duas mãos.
   7. Sugere-se um fato de cores vivas, descontraído e confortável para andar e é necessário usar sapatos de salto baixo para andar.
3. Exame antes de andar: efetuar as reparações a tempo ou dirigir-se ao ponto de manutenção local para efetuar as reparações, se existir alguma anomalia.
   1. Confirmar a utilização normal da energia ao utilizar o descanso e a roda traseira estiver fora do chão.
   2. Ligar a alimentação, verificar se a luz indicadora está normal e se a fonte de alimentação é suficiente.
   3. Verificar se a campainha mecânica e a luz dianteira/traseira estão em boas condições.
   4. Confirmar se o guiador e o espigão do selim estão ajustados para a posição adequada, se os parafusos de fixação e a libertação rápida estão apertados. Estar atento para que a linha de segurança não fique exposta.
   5. Verificar a manete do travão dianteiro/traseiro, o ajuste do travão deve tornar o travão fiável e o reinício flexível.
   6. Verificar se a pressão dos pneus está normal, sem fissuras, desgaste anormal, pregos, pedras, vidro e outros objetos cortantes.
   7. Verificar se os parafusos da roda dianteira/traseira estão bloqueados, se os refletores laterais, traseiros e dos pedais estão em boas condições.
   8. Verificar se a iluminação dianteira/traseira está normal e garantir que as luzes podem ser bem utilizadas durante a condução.
   9. Verificar o estado de aperto de cada eixo para garantir que os eixos dianteiro/traseiro estão num estado fiável.
   10. Verificar se a braçadeira da estrutura está bloqueada antes de andar.

a pressão anormal dos pneus, os danos por fissuras nos pneus e o desgaste anormal são as principais causas de falha na direção e rebentamento dos pneus.

4. Atenções na estrada
   1. Para sua segurança e para a segurança dos outros, respeitar conscientemente as regras de trânsito locais.
   2. Antes de andar, usar sempre um capacete de segurança, tomar precauções de segurança e manter uma postura natural.
   3. No início da condução, acelerar lentamente para evitar o desperdício de energia ou acidentes.
   4. Para uma maior vida útil da bateria e do motor, ao começar a andar ou a subir, tentar utilizar o modo de assistência elétrica.
   5. Para garantir a segurança, a velocidade económica deve ser utilizada tanto quanto possível e reduzir as travagens frequentes, o arranque frequente tanto quanto possível, para poupar eletricidade.
   6. Evitar o fenómeno de apertar o punho de controlo da velocidade após a travagem.
   7. Andar em áreas lamacentas ou estradas irregulares deve utilizar o modo pendular tanto quanto possível.
   8. A distância de travagem deve ser aumentada adequadamente em condições climatéricas adversas, estar concentrado e ter cuidado durante a condução.
   9. Equipado com proteção contra sobrecorrente. O circuito pode estar sobrecorrente sob a condição de um ângulo de subida mais elevado e uma velocidade de vento de proa mais elevada. É melhor utilizar o modo pendular, caso contrário, o consumo de energia pode ser demasiado rápido para afetar a autonomia, o motor e os aparelhos elétricos queimam. A estrutura e as peças elétricas não devem ser eletrificadas, o valor da resistência de isolamento não deve ser inferior a 2 M ω.
   10. O controlador tem proteção contra subtensão, a alimentação será cortada automaticamente se a tensão for inferior ao valor de subtensão, para manter a vida útil da bateria.
5. Atenções ao empurrar e estacionar
   1. A alimentação deve ser desligada ao empurrar a bicicleta, para evitar acidentes.
   2. O estacionamento deve ser em terreno plano e manter a bicicleta no estado de alimentação desligada.
   3. Para sua segurança, efetuar a manutenção e limpar a bicicleta regularmente para a manter nas melhores condições.

Manutenção e reparação do produto

1. A bicicleta foi verificada e ajustada antes de sair da fábrica, quaisquer problemas contactar a equipa de pós-venda da Fiido para obter apoio.
2. Normalmente, os raios da roda devem ser ajustados uma vez após meio mês de condução para garantir a melhor utilização.
3. Certificar-se de que verifica regularmente a capacidade de armazenamento do pneu para o manter em utilização normal.
4. Certificar-se de que verifica as peças principais como o guiador, o avanço. selim, espigão do selim, eixo dianteiro/traseiro e central, roda livre e corrente, rodas, para o manter em utilização normal, a porca e o parafuso soltos devem ser apertados a tempo se estiverem soltos.
5. Em utilização, recomenda-se adicionar óleo lubrificante de base de cálcio 3# (manteiga) de seis em seis meses às peças que necessitam de lubrificação. (tal como rolamento do eixo dianteiro/médio/traseiro, grupo da taça da forqueta dianteira, rolamento do pedal, etc.) Adicionar óleo 30# à corrente, cabo do travão, suporte e outras peças de dois em dois meses.
6. Se as peças vulneráveis estiverem danificadas, tais como: linha do travão, pele do travão, pastilha do travão, lâmpada, fusível, etc. Encontrar o centro de manutenção local para substituir, mas certificar-se de que substitui pelas mesmas especificações do modelo das peças.

Binário de aperto do parafuso do núcleo do guiador, binário de aperto do parafuso da junta do guiador combinado, binário de aperto do parafuso da braçadeira do selim, o binário recomendado para o aperto da roda dianteira não é inferior a 18 NM; O binário recomendado para o aperto da porca de bloqueio do veio central e da roda traseira não é inferior a 30 NM. A linha de segurança do guiador e do tubo do selim não deve ficar exposta fora da estrutura.

Manutenção e reparação do motor

1. Equipado com íman permanente de terras raras CC sem escovas, motor do cubo do rotor externo, sem qualquer mecanismo de desaceleração e escova de carbono, que é basicamente isento de manutenção.
2. Não abrir a base do motor e a tampa da extremidade após a vedação.
3. Manter o motor limpo, sem corpos estranhos, líquido corrosivo, gás no motor, não bater e cozer a carcaça do motor, para não danificar o motor.

Se o problema persistir, contactar a equipa de apoio ao cliente da Fiido.

Manutenção e reparação da bateria

1. A bateria de lítio tem as características de grande capacidade, longa vida útil, isenta de manutenção, leve, não poluente, etc. A sua vida útil está intimamente relacionada com o modo de utilização. Não armazenar cronicamente, formar o hábito de carregar frequentemente.
2. Recomenda-se carregar durante 5 a 7 horas de cada vez e o tempo máximo não é superior a 1 dia. A bateria de lítio não tem efeito de memória, pode ser utilizada com a carga.
3. Certificar-se de que carrega durante mais de duas horas todos os meses em condições de armazenamento crónico. Não armazenar a bateria com perda de energia. Assim que a tensão da bateria atingir o estado de descarga, causará danos irrecuperáveis.

Não desmantelar a bateria velha sem autorização, deve ser recolhida de acordo com os regulamentos.

Não aproximar do fogo ou de fontes de alta temperatura, nem atirar para o fogo, nem expor ao sol.

Precauções com o refletor

1. O dispositivo refletor não deve estar em falta, se estiver em falta, contactar imediatamente a equipa de pós-venda para substituição e a posição de instalação deve ser consistente com a bicicleta original.
2. O refletor Fiido foi fixado no veículo, não alterar a posição, modificar, desmontar, etc.
3. Certificar-se de que verifica o funcionamento normal do refletor antes de cada utilização e manter a superfície limpa.
4. O dispositivo refletor não deve ser coberto por bagagem, cadeiras de criança, vestuário e outros objetos, caso contrário, pode causar risco de segurança.

Métodos de resolução de problemas

Descrição do código de falha

Código de falha	Fenómeno de falha
E1	Problemas de comunicação
E2	Problemas com o acelerador
E3	Problemas com a manete do travão
E4	Problemas com o sensor Hall do motor
E5	Problemas com o motor
E6	Problemas com o controlador
	Proteção contra sobreaquecimento

Falha geral

Especificações

* Os dados acima permitem tolerâncias de fabricação de 5%.
* Após receber a bicicleta, pode haver algumas diferenças entre os acessórios individuais e os desenhos de exibição, que são diferentes devido aos diferentes lotes, e não afetam o uso.

Precauções de segurança

1. Siga as precauções nesta instrução para reduzir efetivamente os riscos. Ao entrar em áreas públicas, obedeça aos regulamentos nacionais e locais, permaneça vigilante ao andar e mantenha uma distância de segurança razoável de outras pessoas e veículos.
2. Opere de acordo com as instruções do manual do utilizador, a perda causada por não seguir as instruções será suportada por si próprio.
3. Este produto não é uma bicicleta off-road profissional, não use este produto de acordo com os padrões off-road.
4. Na primeira vez que andar, mantenha-se afastado de crianças, peões, animais de estimação, veículos ou outros obstáculos e potenciais perigos. Por favor, familiarize-se com a bicicleta antes de andar em estradas principais públicas.
5. Antes de cada viagem, verifique cuidadosamente as peças e os parafusos da bicicleta para se certificar de que está a funcionar bem. Se houver algum ruído incomum, pare de andar imediatamente e entre em contacto com a equipa de pós-venda para obter ajuda.
6. Para evitar lesões, leia e siga todas as instruções de "Cuidado", "Perigo" e "Aviso" neste manual do utilizador. Por favor, não acelere e não ande em estradas motorizadas em nenhuma circunstância.
7. Por questões de segurança, o utilizador deve ter mais de 16 anos. Os utilizadores nas seguintes circunstâncias são fortemente desaconselhados a usar este produto:
   • Pessoas afetadas por álcool ou drogas.
   • Pessoas que não conseguem envolver-se em atividade física extenuante devido a doença.
   • Pessoas que são incapazes de manter o equilíbrio ou cujo equilíbrio é prejudicado por habilidades motoras.
   • Pessoas cujo peso excede o limite máximo de carga (a carga máxima é de 120KG/265lb).
   • Mulher grávida.
8. Por favor, ande com cuidado na neve, chuva, estrada molhada, gelo e outras más condições meteorológicas. Não ande sobre obstáculos muito altos ou muito grandes, caso contrário, é muito provável que perca o equilíbrio ou a aderência e cause lesões.
9. Não tente carregar enquanto o carregador ou a fonte de alimentação estiverem molhados, siga os regulamentos de segurança locais se precisar de carregar a bicicleta em área pública.
10. Para uma proteção eficaz e o mais conveniente possível para si, certifique-se de usar peças específicas da Fiido.
11. Se precisar de modernizar a sua bicicleta, siga as leis e regulamentos locais, após consultar a equipa de pós-venda da Fiido, prossiga com cautela. Lesões graves e/ou danos causados por modificações não autorizadas resultarão na anulação da garantia.

* Todas as imagens são apenas para referência.

Certifique-se de que entende tudo cuidadosamente. Se tiver alguma dúvida, entre em contacto com support@fiido.com, a nossa equipa de apoio ao cliente entrará em contacto consigo em breve.

Shenzhen Fiido Technology Ltd
Endereço: Shenzhen, Guangdong, China.
Website: www.fiido.com
Se tiver alguma dúvida ou sugestão sobre este manual do utilizador, entre em contacto connosco através do seguinte endereço de e-mail
Contacte-nos: support@fiido.com
