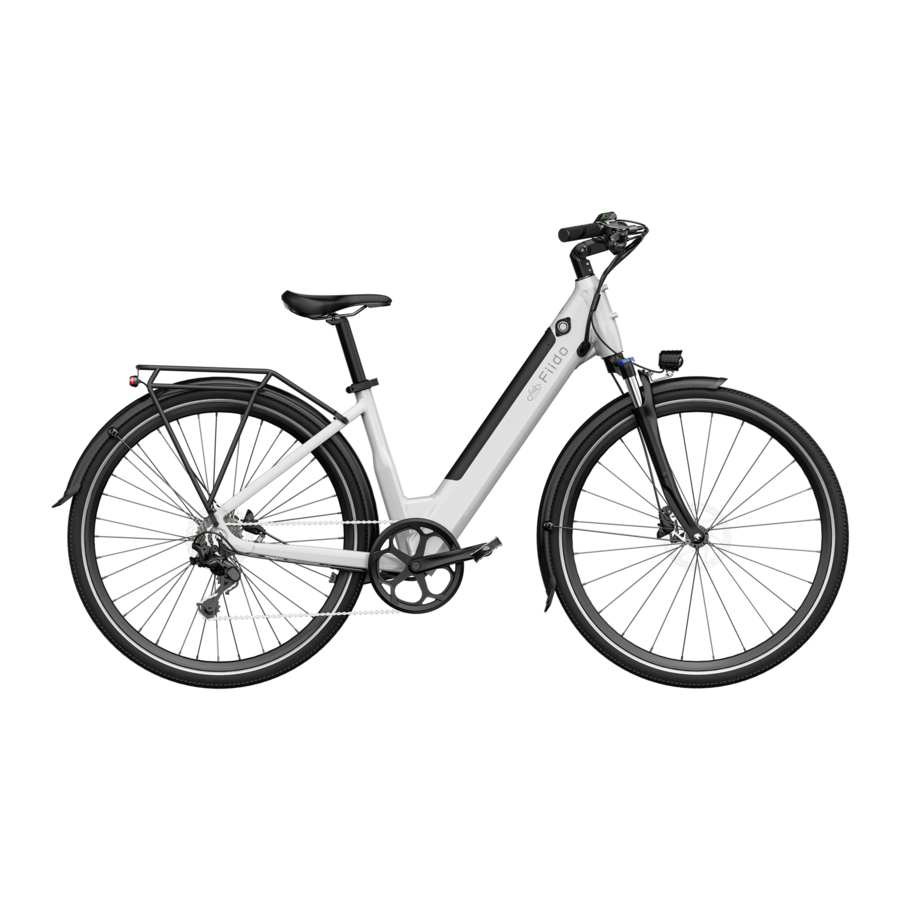

Fiido C11 Manual

Produktintroduktion

Produktoversigt

Med det formål at bringe de mest kunstneriske og innovative elcykler til overkommelige priser har Fiido efter succesen med Fiido E-gravel-serien introduceret Fiido C11. Denne model er udstyret med de mest betydningsfulde innovationer for en by-elcykel. Den har et slankt rammedesign i farver valgt af Fiido-teamet, et aftageligt batteri på røret og et fuldfarvedisplay, der sikrer en stilfuld og behagelig tur.

Ryttersikkerhed er vores højeste prioritet. C11 leveres med hydrauliske bremser for at give rigelig bremsekraft. De punkteringssikre dæk og stødabsorberende forgaffel, en 500W motor med robust ydeevne og en komfortabel Velo-sadel giver rytterne øget selvtillid til at håndtere forskellige vejforhold.

For at forbedre køreoplevelsen fortsætter C11 traditionen med telefon- og Fiido-urforbindelse til cykel- og nærhedsstartsfunktioner fra E-gravel-serien.
Fiido C11 repræsenterer en fremragende værdi og er et smart valg for dem, der ønsker at udvikle deres transportform inden for et budget.

Pakkeliste

*Kontroller omhyggeligt, om alle varer er komplette og intakte. Hvis der er problemer, såsom manglende eller beskadigede, bedes du kontakte det officielle eftersalgsteam hurtigst muligt.

Produktdiagrammer

*Ikke-professionelle har forbud mod at assistere og samle batteriet. Kontakt eftersalgsteamet for hjælp.

Funktionsbeskrivelse

Styr

Batteri

Sådan bruges

Installationsvejledning

De fleste dele af cyklen er blevet installeret fra fabrikken. Men installer venligst styret, kurve, forlygte, forhjul, skærme, pedaler og juster sadlen før kørsel. Installer styret

Installer styret

1. Brug unbrakonøglen til at fjerne de kontralåsende skruer fra frempinden.

2. Fjern styret og juster positionen, så bremsegrebene flugter med forhjulets retning.

3. Indsæt styret i frempindshullerne og juster det med stigerørene.

4. Lås de kontralåsende skruer, og brug et unbrakoværktøj til at låse det sikkert.
5. Juster vinklen på styrets opadvendthed, standardvinklen er 0°; du kan justere den, så den passer til dine kørevaner;
   (Kontroller, om styrets og forhjulets retning kan justeres, hvis ikke, kan du løsne de 2 skruer på siden af styret for at justere det.)

6. Installer styrekablet: Følg farven på kabelstikket, og juster stikkets pilretning for at få adgang til styret.

Skruerne skal spændes for at være sikker.

Installer forhjulet

1. Skru møtrikken og fjederen af forhjulets hurtigudløser.

2. Løft den forreste del af cyklen, juster forhjulet og indsæt forgaflens muffering.

3. Før forakslen gennem forhjulet, og læs fjederen, skru møtrikken på, lås forhjulets hurtige adskillelse.


Installer skærme og forlygter

1. Før forskærmen gennem bagsiden af forgaflen, og sæt forlygten ind foran på forgaflen, og før skruerne igennem (forlygtens retning er som vist i fig. ).

2. Brug gaffelnøglen og unbrakoværktøjet til at låse skruerne og møtrikkerne.

3. Placer skærmstanderclipsene mod fordækket, og lås standerne til forgaflen.

4. Monter skærmstanderne i skærmen ved at klippe dem på.
5. Juster vinklen på skærmstanderens position for at holde skærmen i en vis afstand fra dækket, og brug derefter de selvskærende skruer til at låse standerne.

6. Juster forlygtens vinkel og lås med skruer.

7. Placer forlygtekablet gennem midten af gaflen til bagsiden af gaflen.

8. Tilslut stikkene i samme farver for at afslutte installationen.

Installer pedaler

Brug den åbne skruenøgle i værktøjstasken, skru pedalakslen ind i det gevindskårne hul, og spænd den i pilens retning.

Vær opmærksom på venstre/højre pendal svarende til venstre/højre krank under installationen af pendalen. Pendalskruen og indersiden af kranken er henholdsvis markeret med L (venstre) / R (højre). Installer pendalen korrekt for at forhindre, at den glider ud af kranken.

Første gangs brug

Før du kører, skal du følge installationsvejledningen for at installere komponenterne korrekt, kontrollere, om firmwaren er løs, sikre tilstrækkelig strøm og tage passende beskyttelse til kørsel.

1. Juster sædet
   Juster sædet til den passende kørehøjde i forhold til din højde.
   (Den anbefalede højde er, når sadlen er i niveau med brugerens bækken, når han står naturligt. Justeringshøjden må IKKE overskride sikkerhedslinjen.)

2. Tænd for strømmen og juster affjedringsgaflen

   1. Tryk længe på knappen "" på displayet for at tænde for cyklens strøm.
   2. Juster den forreste stødabsorbering i henhold til kørebehov: Drej den venstre knap på forgaflen i retning af "+" for at hærde forgaflen (hurtigere rebound-hastighed). Drej i retning af "-" for at blødgøre forgaflen (langsommere rebound-hastighed).
3. Juster den elassisterede gear
   Skift og vælg køretilstand i henhold til cykelvejens forhold og personlige behov.

   1. Elektrisk tilstand: Udstyret med ren elektrisk tilstand, tryk forsigtigt ned på den elektriske tilstandsknap for at skifte til den rene elektriske tilstand, jo stærkere trykket er, jo hurtigere er hastigheden.
   2. Elassisteret tilstand: Udstyret med 5 elassisterede gear, klik på den elassisterede gearknap for at skifte gear. Det 1. gear er velegnet til relativt flade vejforhold, jo mere/højere vejens hældning er, jo større gear kan justeres i overensstemmelse hermed.

Bemærk: Når cyklen er på PAS 5-status, skal du klikke på den elassisterede gearknap igen, og cyklen vil være på PAS 0-status. Derefter lyser gearvisningen ikke, og motoren slukkes. Men andre komponenter kan også fungere. Cyklen vil være i pedaltilstand.

4. Start kørslen
   Tag venligst den tilsvarende beskyttelse, før du starter kørslen.

5. Introduktion til bremsning
   Venstre side er forbremse, højre side er bagbremse. Under kørsel anbefales det at bruge bagbremsen først, derefter forbremsen for at sænke hastigheden til stop, for at undgå faldulykke forårsaget af balanceproblemer fra akut forhjulsbremse.


Opladningsinstruktioner

Batteriet leveres med en lille mængde elektricitet. Før første gangs brug skal du sørge for at oplade det fuldt ud, før du kører.

1. Opladningstilslutning: Tilslut opladerens opladningsinterface til opladningsporten, og tilslut derefter opladerens strømstik til stikkontakten.

2. Fuldt opladet: Når indikatorlyset på opladeren er rødt, betyder det, at den oplader normalt. Når lyset er grønt, betyder det, at den er fuldt opladet.
3. Opladningstime: Opladningstimen er omkring 5-7 timer. Varigheden afhænger af situationen.
4. Afbryd opladning: Når indikatorlyset bliver grønt, betyder det, at den er fuldt opladet. Tag først strømstikket ud, og fjern derefter opladningsinterfacet fra batteriet. Luk batteriets støvdæksel.
5. Opladningstilstand: Cyklen understøtter to opladningstilstande: opladning af køretøjet og adskillelse af batteriopladning. Se "Batteriinstallation og -fjernelse" for at se, hvordan du fjerner batteriet.

Opladeren har højspændingsenhed, du må IKKE reparere uden tilladelse. For at undgå fare bør batteri og oplader placeres væk fra børn. Der bør ikke være brandfarlige og eksplosive genstande omkring batterierne (såsom bilsædehynder, sofaer osv.). Opbevar batteriet på et ventileret og tørt sted, og sørg for IKKE at oplade det udendørs for at undgå elektrisk kortslutning, brand og andre ulykker forårsaget af regn og andre faktorer og for at forhindre, at væske- og metalpartikler trænger ind i de elektriske dele.

Opladning kan tillades på offentligt opladningsudstyr, men matchningen mellem batteriet og opladningsudstyret bør overvejes fuldt ud.

Hvis der er lugt eller høj temperatur under opladning, skal du straks stoppe opladningen og kontakte eftersalgsteamet for at få hjælp.

Batteriinstallation og -fjernelse

1. Fjern batteriet: Drej nøglen med uret til "lås op"-tilstanden, den øverste ende af batteriet springer automatisk ud og er klar til at blive fjernet.

2. Installer batteriet: Sæt den nederste del af batteriet i slidsen, og tryk den derefter ned. Batteriet låses fast i rammen.


Regelmæssig vedligeholdelse

Forholdsregler ved brug

1. Brugere skal være opmærksomme på sikkerheden ved brug af cyklen
   1. Ingen parkering i bygningshaller, trapper til evakuering, gangbroer og sikkerhedsudgange.
   2. Ingen opladning i boligbyggerier. Opladning skal være langt væk fra brandbart materiale og ikke længere end 7 timer.
   3. Undgå at der kommer vand i elektriske dele. Når du rengør cyklen, skal du undgå vandpåvirkning på opladningsporten, ledningsnetstik, sikring og andre elektriske dele.
   4. Når du justerer højden på sadlen, må sikkerhedslinjemærket på sadelpinden ikke være synligt.
   5. Brugere og forhandlere må ikke foretage ledningsføring og ændre konstruktion og ydeevne uden tilladelse. F.eks.: ændre batterikonfigurationen, kredsløbet, øge lampeeffekten, øge lyden og andre ændringer.
   6. Berør ikke cyklens strømførende del med våde hænder eller metalkonduktorer. F.eks.: opladningsport, opladerstik osv.
   7. Når du udskifter afbrydere eller sikringer, skal du bruge afbrydere eller sikringer af de specificerede modeller og specifikationer. Kortslut ikke sikringstråde. Afbryderens eller sikringens kortslot skal være i god kontakt, ellers kan det forårsage ulykker.
   8. Undlad at adskille elektriske dele uden tilladelse for at forhindre, at væske og metalpartikler trænger ind i elektriske dele.
   9. Kør ikke i dårligt vejr, eller placer cyklen i langvarig udsættelse for sol/regn for at undgå, at dele ældes.
   10. Hvis det er nødvendigt at skrubbe cyklen, skal du tørre karrosseriet af med en neutral lotion blandet med vand fra hanen. Undlad at fjerne og vaske indvendige dele for at undgå kortslutning.

Ikke-professionelle har strengt forbud mod at reparere. I tilfælde af fejl bedes du kontakte eftersalgsteamet eller et autoriseret professionelt vedligeholdelsessted for vedligeholdelse.

2. Køresikkerhed: Følg venligst de nationale og lokale trafiklove og -bestemmelser, vær opmærksom på køresikkerheden.
   1. Brugeren skal være over 16 år. Lån ikke til folk, der ikke kan betjene cyklen, for at undgå skader.
   2. Kør venligst i en ikke-motorkøretøjsbane med en maksimal hastighed på ikke over 25 km/t.
   3. Medbring venligst personer eller gods i overensstemmelse med lokale love og regler under kørsel.
   4. Sørg for at bære en passende sikkerhedshjelm og fastgør hjelmens vindrem under kørsel.
   5. Bremselængden vil blive forlænget i regn- og snevejr, vær opmærksom på at sætte farten ned og forsøg at undgå at køre i dårligt vejr. Indvendig kortslutning og beskadigelse af elektriske dele kan forårsages, hvis vandstanden når midten af baghjulsmotorens nav, vær opmærksom på dette.
   6. Følg venligst de lokale trafikregler omhyggeligt. Ingen kørsel efter at have drukket alkohol, og sørg for altid at køre med begge hænder.
   7. Lyse farver, afslappet og behageligt tøj foreslås til kørsel, og det er nødvendigt at bære sko med lav hæl til kørsel.
3. Undersøgelse før kørsel: Reparer venligst i tide eller gå til det lokale vedligeholdelsessted for reparation, hvis der er nogen abnormiteter.
   1. Bekræft venligst den normale strømbrug, når du bruger støttebenet, og baghjulet er over jorden.
   2. Tænd for strømmen, kontroller om indikatorlyset er normalt, og at strømforsyningen er tilstrækkelig.
   3. Kontroller, om den mekaniske klokke og for-/baglygten er i god stand.
   4. Bekræft, om styret og sadelpinden er justeret til den passende position, at fastgørelsesskruer og hurtigudløser er fastgjort. Vær opmærksom på, at sikkerhedslinjen ikke må være synlig.
   5. Kontroller for-/bagbremsehåndtaget, bremsejusteringen skal gøre bremsen pålidelig og fleksibel nulstilling.
   6. Kontroller, om dæktrykket er normalt, ingen revner, unormal slitage, søm, sten, glas og andre skarpe genstande.
   7. Kontroller, om for-/baghjulsskruerne er låst, side-, bag- og pedalreflektorerne er i god stand.
   8. Kontroller, om for-/bagbelysningen er normal, og sørg for, at lysene kan bruges godt under kørsel.
   9. Kontroller fastgørelsestilstanden for hver aksel for at sikre, at for-/bagakslerne er i en pålidelig tilstand.
   10. Kontroller, om rammeklemmen er låst før kørsel.

unormalt dæktryk, dækrevdannelse og unormal slitage er de vigtigste årsager til styringssvigt og dæksprængning.

4. Vær opmærksom på vejen
   1. For din sikkerhed og andres sikkerhed, bedes du bevidst overholde de lokale trafikregler.
   2. Før du kører, skal du sørge for at bære sikkerhedshjelm, tage sikkerhedsforanstaltninger og opretholde en naturlig stilling.
   3. I begyndelsen af turen skal du langsomt accelerere for at undgå energispild eller ulykker.
   4. For at opnå en længere levetid for batteriet og motoren, når du starter kørsel eller klatring, skal du prøve at bruge strømassisteret tilstand.
   5. For at sikre sikkerhed bør økonomisk hastighed bruges så vidt muligt, og reducer hyppige opbremsninger, hyppig start så vidt muligt for at spare elektricitet.
   6. Undgå fænomenet med at stramme hastighedskontrolhåndtaget efter opbremsning.
   7. Kørsel på mudrede områder eller ujævne veje bør så vidt muligt bruge pendaltilstand.
   8. Bremselængden bør øges passende i dårligt vejr, vær koncentreret og forsigtig under kørsel.
   9. Udstyret med overstrømsbeskyttelse. Kredsløbet kan være overstrøm under betingelse af højere op ad bakke vinkel og højere modvindshastighed. Det er bedre at bruge pendaltilstand, ellers kan strømforbruget være for hurtigt til at påvirke rækkevidden, motor og elektriske apparater brænder. Karrosseriet og elektriske dele bør ikke være strømførende, isolationsmodstandsværdien må ikke være mindre end 2M ω.
   10. Controlleren har underspændingsbeskyttelse, strømmen afbrydes automatisk, hvis spændingen er lavere end underspændingsværdien, for at opretholde batteriets levetid.
5. Vær opmærksom på at skubbe og parkere
   1. Strømmen skal være slukket, når du skubber cyklen, for at undgå ulykker.
   2. Parkering skal ske på jævnt underlag, og vedligehold cyklen som slukket tilstand.
   3. For din sikkerhed bedes du vedligeholde og rengøre din cykel regelmæssigt for at holde den i bedste stand.

Produktvedligeholdelse og -reparation

1. Cyklen er blevet kontrolleret og justeret, inden den forlader fabrikken, kontakt venligst Fiido eftersalgsteamet for support i tilfælde af problemer.
2. Normalt skal egerne på hjulet justeres én gang efter en halv måneds kørsel for at sikre den bedste brug.
3. Sørg for regelmæssigt at kontrollere dækkets lagerkapacitet for at holde det i normal brug.
4. Sørg for at kontrollere hoveddelene som styr, frempind. sadel, sadelpind, for-/bag- og centeraksel, svinghjul og kæde, hjul for at holde det i normal brug, møtrik og skrue løse skal strammes i tide, hvis det er løst.
5. Under brug anbefales det at tilføje 3# kalciumbase smøreolie (smør) hver sjette måned til de dele, der har brug for smøring. (såsom for-/mellem-/bagakselleje, forgaffel skålgruppe, fodpedalleje osv.) Tilsæt 30# olie til kæden, bremsekabel, støtte og andre dele hver anden måned.
6. Hvis de sårbare dele er beskadigede, f.eks.: bremseslange, bremseskind, bremseklods, pære, sikring osv. Find venligst det lokale vedligeholdelsescenter for at udskifte, men sørg for at udskifte med de samme modelspecifikationer for delene.

Styrets kerneskrues fastspændingsmoment, kombineret fastspændingsmoment for styrled, sadelklemmskrues fastspændingsmoment, forhjuls fastspændingsmoment anbefales momentet er ikke mindre end 18 NM; Det anbefalede moment til fastspænding af den centrale aksellåsemøtrik og baghjulet er ikke mindre end 30 NM. Sikkerhedslinjen for styr og sadelrør må ikke være synlig uden for karrosseriet.

Motorvedligeholdelse og -reparation

1. Udstyret med sjældne jordarters permanent magnet DC børsteløs, ekstern rotor navmotor, uden nogen decelerationsmekanisme og kulbørste, som grundlæggende er vedligeholdelsesfri.
2. Åbn ikke motorbunden og endedækslet efter forsegling.
3. Hold motoren ren, ingen fremmedlegemer, ætsende væske, gas ind i motoren, bank ikke og bag motorskallen, for ikke at beskadige motoren.

Hvis problemet stadig eksisterer, bedes du kontakte Fiido kundeserviceteam.

Batterivedligeholdelse og -reparation

1. Lithiumbatteri har egenskaberne stor kapacitet, lang levetid, vedligeholdelsesfri, let vægt, forureningsfri osv. Dens levetid er tæt knyttet til brugstilstand. Opbevar ikke kronisk, dan venligst vanen med hyppig opladning.
2. Det anbefales at oplade i 5 - 7 timer hver gang, og den længste tid er ikke mere end 1 dag. Lithiumbatteri har ingen hukommelseseffekt, kan bruges med opladningen.
3. Sørg for at oplade i mere end to timer hver måned under kronisk opbevaringstilstand. Opbevar ikke batteriet ved tab af strøm. Når batterispændingen når afladningstilstanden, vil det forårsage uoprettelig skade.

Adskil ikke gamle batterier uden tilladelse, det skal indsamles i henhold til reglerne.

Må ikke komme i nærheden af ild eller høj temperaturkilde, eller kastes i ilden, eller udsættes for solen.

Advarsler om refleksreflektor

1. Refleksreflektoranordningen må ikke mangle, hvis den mangler, bedes du straks kontakte eftersalgsteamet for udskiftning, og installationspositionen skal være i overensstemmelse med den originale cykel.
2. Fiido refleksreflektoren er blevet fastgjort på køretøjet, undlad venligst at ændre positionen, ændre, adskille osv.
3. Sørg for at kontrollere refleksreflektorens normale funktion før hver brug, og hold overfladen ren.
4. Reflektoranordningen må ikke være dækket af bagage, børnestole, tøj og andre genstande, ellers kan det forårsage sikkerhedsfare.

Fejlfindingsmetoder

Beskrivelse af fejlkode

Fejlkode	Fejlfunktion
E1	Kommunikationsproblemer
E2	Gashåndtagsproblemer
E3	Bremsesproblems
E4	Motor-hall-problemer
E5	Motorproblemer
E6	Controller-problemer
	Overophedningsbeskyttelse

Generel fejl

Specifikationer

* Ovenstående data tillader 5 % fremstillingstolerancer.
* Efter modtagelse af cyklen kan der være nogle forskelle mellem individuelt tilbehør og displaytegninger, som er forskellige på grund af de forskellige partier, og som ikke påvirker brugen.

Sikkerhedsforanstaltninger

1. Følg venligst forholdsreglerne i denne vejledning for effektivt at reducere risici. Når du går ind i offentlige områder, skal du overholde nationale og lokale forskrifter, være opmærksom under kørslen og opretholde en rimelig sikker afstand til andre mennesker og køretøjer.
2. Betjen venligst efter instruktionerne i brugervejledningen, tab forårsaget af manglende overholdelse af instruktionerne skal bæres af en selv.
3. Dette produkt er ikke en professionel offroadcykel, brug ikke dette produkt i henhold til offroadstandarder.
4. Første gang du kører, skal du holde dig væk fra børn, fodgængere, kæledyr, køretøjer eller andre forhindringer og potentielle farer. Vær bekendt med cyklen, før du kører på offentlige hovedveje.
5. Før hver køretur skal du omhyggeligt kontrollere cyklens dele og skruer for at sikre, at den fungerer godt. Hvis der er usædvanlig støj, skal du stoppe med at køre med det samme og kontakte eftersalgsteamet for at få hjælp.
6. For at undgå skader skal du læse og følge alle "Forsigtig", "Fare" og "Advarsel"-instruktioner i denne brugervejledning. Kør venligst ikke for hurtigt, og kør under ingen omstændigheder på motoriserede veje.
7. Af sikkerhedsmæssige årsager skal brugeren være over 16 år. Brugere under følgende omstændigheder anbefales kraftigt ikke at bruge dette produkt:
   • Personer, der er påvirket af alkohol eller stoffer.
   • Personer, der ikke er i stand til at deltage i anstrengende fysisk aktivitet på grund af sygdom.
   • Personer, der ikke er i stand til at opretholde balancen, eller hvis balance er forringet af motoriske færdigheder.
   • Personer, hvis vægt overstiger den maksimale belastningsgrænse (maksimal belastning er 120 kg/265 lb).
   • Gravid kvinde.
8. Kør forsigtigt i sne, regn, våd vej, is og andet dårligt vejr. Kør ikke over for høje eller for store forhindringer, ellers er det meget sandsynligt, at du mister balancen eller grebet og forårsager skader.
9. Forsøg ikke at oplade, mens opladeren eller strømforsyningen er våd, følg venligst de lokale sikkerhedsbestemmelser, hvis du har brug for at oplade cyklen i et offentligt område.
10. For effektiv beskyttelse og så bekvemt som muligt for dig selv, skal du sørge for at bruge Fiido-specifikke dele.
11. Hvis du har brug for at eftermontere din cykel, skal du følge de lokale love og regler, efter at have rådført dig med Fiidos eftersalgsteam og derefter fortsætte med forsigtighed. Alvorlig personskade og/eller skade forårsaget af uautoriseret modifikation vil resultere i bortfald af garantien.

* Alle billeder er kun til reference.

Sørg for, at du forstår alt omhyggeligt. Hvis du har spørgsmål, bedes du kontakte support@fiido.com, vores kundeserviceteam vil kontakte dig hurtigst muligt.

Shenzhen Fiido Technology Ltd
Adresse: Shenzhen, Guangdong, Kina.
Hjemmeside: www.fiido.com
Hvis du har spørgsmål eller forslag til denne brugervejledning, bedes du kontakte os via følgende e-mailadresse
Kontakt os: support@fiido.com

Scan efter videoinstruktion
