Manual de Fiido C11

Introducción del producto

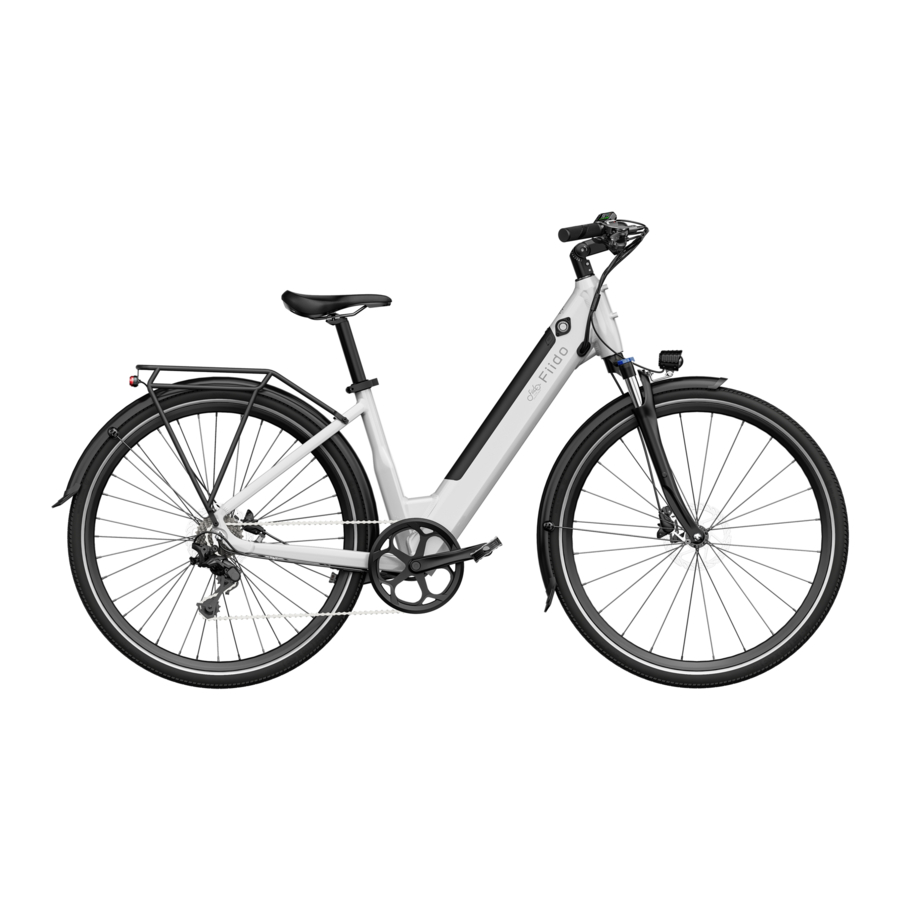

Descripción general del producto

Con el objetivo de ofrecer las bicicletas eléctricas más artísticas e innovadoras a precios asequibles, Fiido, tras el éxito de la serie Fiido E-gravel, presentó la Fiido C11. Este modelo está equipado con las innovaciones más significativas para una bicicleta eléctrica de ciudad. Cuenta con un diseño de cuadro elegante en colores elegidos por el equipo de Fiido, una batería extraíble en el tubo y una pantalla a todo color, lo que garantiza un viaje elegante y agradable.

La seguridad del ciclista es nuestra principal prioridad. La C11 viene con frenos hidráulicos para proporcionar una amplia potencia de frenado. Los neumáticos antipinchazos y la horquilla delantera amortiguadora, un motor de 500 W con un rendimiento robusto y un cómodo sillín Velo brindan a los ciclistas una mayor confianza para manejar diversas condiciones de la carretera.

Para mejorar la experiencia de conducción, la C11 continúa la tradición de conectividad de teléfono y reloj Fiido para funciones de inicio de proximidad y de la bicicleta de la serie E-gravel.
La Fiido C11 representa un valor excelente y es una opción inteligente para aquellos que buscan evolucionar su modo de transporte dentro de un presupuesto.

Lista de embalaje

*Por favor, compruebe cuidadosamente si todos los artículos están completos e intactos. Si hay algún problema, como que falte algo o esté dañado, póngase en contacto con el equipo oficial de postventa lo antes posible.

Diagramas del producto

*Los no profesionales tienen prohibido ayudar y ensamblar la batería. Póngase en contacto con el equipo de postventa para obtener ayuda.

DESC de función

Manillar

Batería

Cómo usar

Guía de instalación

La mayoría de las piezas de la bicicleta han sido instaladas de fábrica. Pero, por favor, instale el manillar, las cestas, el faro, la rueda delantera, los guardabarros, los pedales y ajuste el sillín antes de montar. Instale el manillar

Instale el manillar

1. Utilice la llave Allen para retirar los tornillos de contrabloqueo de la potencia.

2. Retire el manillar y ajuste la posición para que las palancas de freno se alineen con la dirección de las ruedas delanteras.

3. Inserte el manillar en los orificios de la potencia y alinee con las bandas elevadoras.

4. Bloquee los tornillos de contrabloqueo y utilice una herramienta de tornillo Allen para bloquearlo de forma segura.
5. Ajuste el ángulo de inclinación del manillar, el ángulo predeterminado es de 0°; puede ajustarlo para que se adapte a su hábito de conducción;
   (Compruebe si la dirección del manillar y la rueda delantera se pueden alinear, si no, puede aflojar los 2 tornillos en el lateral del manillar para ajustarlo).

6. Instale el cable del manillar: Siga el color del conector del cable y alinee la dirección de la flecha del conector para acceder al manillar.

Los tornillos deben estar apretados para mantener la seguridad.

Instale la rueda delantera

1. Desenrosque la tuerca y el resorte del cierre rápido de la rueda delantera.

2. Levante la parte delantera de la bicicleta, alinee la rueda delantera e inserte el anillo de la funda de la horquilla delantera.

3. Pase el eje delantero a través de la rueda delantera y cargue el resorte, atornille la tuerca, bloquee el desmontaje rápido de la rueda delantera.


Instale los guardabarros y los faros

1. Pase el guardabarros delantero a través de la parte trasera de la horquilla delantera, y coloque el faro en la parte delantera de la horquilla delantera y pase los tornillos (la dirección del faro es como se muestra en la Fig. ).

2. Utilice la llave de boca y la herramienta Allen para bloquear los tornillos y las tuercas.

3. Coloque los clips del soporte del guardabarros hacia el neumático delantero y bloquee los soportes a la horquilla delantera.

4. Encaje los soportes del guardabarros en el guardabarros mediante clips.
5. Ajuste el ángulo de la posición del soporte del guardabarros para mantener el guardabarros a una cierta distancia del neumático, luego utilice los tornillos autorroscantes para bloquear los soportes.

6. Ajuste el ángulo del faro y bloquee con tornillos.

7. Coloque el cable del faro a través del centro de la horquilla hacia la parte trasera de la horquilla.

8. Conecte los enchufes en los mismos colores para finalizar la instalación.

Instale los pedales

Utilice la llave fija de la bolsa de herramientas, atornille el eje del pedal en el orificio roscado y apriételo en la dirección de la flecha.

Al instalar el pedal, preste atención al pedal izquierdo/derecho correspondiente a la biela izquierda/derecha, el tornillo del pedal y el interior de la biela están marcados respectivamente como L (izquierda) / R (derecha). Instale el pedal correctamente para evitar que se deslice fuera de la biela.

Primer uso

Antes de montar, siga la guía de instalación para instalar los componentes correctamente, compruebe si el firmware está suelto, asegúrese de que haya suficiente energía y tome la protección adecuada para montar.

1. Ajuste el asiento
   Ajuste el asiento a la altura de conducción adecuada según su altura.
   (la altura recomendada es cuando el sillín está nivelado con la pelvis del usuario cuando está de pie de forma natural. La altura del ajuste NO puede exceder la línea de seguridad).

2. Encienda la alimentación y ajuste la horquilla de suspensión

   1. mantenga pulsado el botón " " de la pantalla para encender la alimentación de la bicicleta.
   2. Ajuste la absorción de impactos delantera de acuerdo con los requisitos de conducción: gire el botón izquierdo de la horquilla delantera hacia la dirección de "+" para endurecer la horquilla delantera (velocidad de rebote más rápida). Gire hacia la dirección de "-" para suavizar la horquilla delantera (velocidad de rebote más lenta).
3. Ajuste la marcha asistida por potencia
   Cambie y elija el modo de conducción de acuerdo con las condiciones de la carretera para ciclismo y las necesidades personales.

   1. Modo eléctrico: Equipado con modo eléctrico puro, presione suavemente el botón de modo eléctrico para cambiar al modo eléctrico puro, cuanto más fuerte sea la presión, más rápida será la velocidad.
   2. Modo asistido por potencia: Equipado con 5 marchas asistidas por potencia, haga clic en el botón de marcha asistida por potencia para cambiar la marcha. La 1ª marcha es adecuada para condiciones de carretera relativamente planas, cuanto mayor sea la pendiente de la carretera, mayor será la marcha que se pueda ajustar en consecuencia.

Atención: Cuando la bicicleta está en estado PAS 5, haga clic en el botón de marcha asistida por potencia de nuevo y la bicicleta estará en estado PAS 0, para entonces la pantalla de la marcha no se encenderá y el motor se apagará. Pero otros componentes también pueden funcionar. La bicicleta estará en modo de pedaleo.

4. Comience a montar
   Tome la protección correspondiente antes de comenzar a montar.

5. Introducción al frenado
   El lado izquierdo es el freno delantero, el lado derecho es el freno trasero. Mientras conduce, se recomienda usar primero el freno trasero, luego el freno delantero para reducir la velocidad para detenerse, con el fin de evitar accidentes de caída causados por problemas de equilibrio del freno urgente de la rueda delantera.


Instrucciones de carga

La batería viene con una pequeña cantidad de electricidad, antes del primer uso, asegúrese de cargarla a plena potencia antes de montar.

1. Conexión de carga: Conecte la interfaz de carga del cargador al puerto de carga, luego conecte el enchufe de alimentación del cargador a la toma de corriente.

2. Completamente cargada: Cuando la luz indicadora del cargador es roja, significa que está cargando normalmente. Cuando la luz es verde, significa que está completamente cargada.
3. Hora de carga: La hora de carga es de alrededor de 5-7 horas, la duración depende de la situación.
4. Desconectar la carga: Cuando la luz indicadora se pone verde, significa que está completamente cargada. Desenchufe primero el enchufe de alimentación, luego retire la interfaz de carga de la batería. Cierre la cubierta antipolvo de la batería.
5. Modo de carga: La bicicleta admite dos modos de carga: carga del vehículo y carga de la batería de desmontaje. Consulte "Instalación y extracción de la batería" para saber cómo extraer la batería.

El cargador tiene un dispositivo de alto voltaje, NO lo repare sin permiso. Para evitar el peligro, la batería y el cargador deben colocarse lejos de los niños. No debe haber objetos inflamables y explosivos alrededor de las baterías (como cojines de asientos de automóviles, sofás, etc.). Mantenga la batería en un lugar ventilado y seco, y asegúrese de NO cargarla en un lugar al aire libre, para evitar cortocircuitos eléctricos, incendios y otros accidentes causados por la lluvia y otros factores, y para evitar que entren partículas líquidas y metálicas en las partes eléctricas.

Se permite la carga en equipos de carga públicos, pero se debe considerar completamente la coincidencia entre la batería y el equipo de carga.

Si hay algún olor o alta temperatura durante la carga, deje de cargar inmediatamente y póngase en contacto con el equipo de postventa para obtener ayuda.

Instalación y extracción de la batería

1. Retire la batería: Gire la llave en el sentido de las agujas del reloj hasta el estado de "desbloqueo", el extremo superior de la batería se abrirá automáticamente y estará listo para ser extraído.

2. Instale la batería: coloque la parte inferior de la batería en la ranura, luego presiónela hacia abajo. La batería se bloqueará en el cuadro.


Mantenimiento regular

Precauciones de uso

1. Los usuarios deben prestar atención a la seguridad del uso de la bicicleta
   1. No estacionar en vestíbulos de edificios, escaleras de evacuación, pasillos y salidas de seguridad.
   2. No cargar en edificios residenciales. La carga debe estar lejos de materiales combustibles y no durar más de 7 horas.
   3. Evite que entre agua en las partes eléctricas. Al limpiar la bicicleta, evite el impacto del agua en el puerto de carga, los conectores del arnés de cableado, el fusible y otras partes eléctricas.
   4. Al ajustar la altura del sillín, no debe quedar expuesta la marca de la línea de seguridad de la tija del sillín.
   5. Los usuarios y los distribuidores no deben cablear ni modificar la estructura y el rendimiento sin permiso. Por ejemplo: cambiar la configuración de la batería, el circuito, aumentar la potencia de la lámpara, aumentar el sonido y otras modificaciones.
   6. No toque la parte activa de la bicicleta con las manos mojadas o conductores metálicos. Por ejemplo: puerto de carga, enchufe del cargador, etc.
   7. Al reemplazar los disyuntores o fusibles, utilice disyuntores o fusibles de los modelos y especificaciones especificados. No cortocircuite los cables del fusible. La ranura de la tarjeta del disyuntor o del fusible debe estar en buen contacto, o puede causar accidentes.
   8. No desmonte las partes eléctricas sin autorización para evitar que partículas líquidas y metálicas se infiltren en las partes eléctricas.
   9. No conduzca con mal tiempo ni coloque la bicicleta expuesta al sol/la lluvia durante mucho tiempo para evitar que las piezas envejezcan.
   10. Si es necesario fregar la bicicleta, limpie el cuerpo con una loción neutra mezclada con agua del grifo. No retire ni lave las partes internas para evitar cortocircuitos.

Está estrictamente prohibido que personas no profesionales realicen reparaciones. En caso de falla, póngase en contacto con el equipo de posventa o con la estación de mantenimiento profesional autorizada para su mantenimiento.

2. Seguridad al conducir: siga las leyes y regulaciones de tránsito nacionales y locales, preste atención a la seguridad al conducir.
   1. El usuario debe tener más de 16 años. No se la preste a personas que no puedan operar la bicicleta para evitar daños.
   2. Conduzca por el carril para vehículos no motorizados, con una velocidad máxima de no más de 25 km/h.
   3. Lleve personas o mercancías de acuerdo con las leyes y regulaciones locales mientras conduce.
   4. Asegúrese de usar un casco de seguridad adecuado y abrocharse la correa del casco mientras conduce.
   5. La distancia de frenado se extenderá en días lluviosos y nevados, preste atención para reducir la velocidad y trate de evitar conducir con mal tiempo. Se pueden causar cortocircuitos internos y daños a las partes eléctricas si el nivel del agua alcanza el centro del buje del motor de la rueda trasera, tenga en cuenta.
   6. Siga cuidadosamente las normas de tránsito locales. No conduzca después de beber y asegúrese de conducir siempre con ambas manos.
   7. Se sugiere un traje de colores brillantes, relajado y cómodo para conducir, y es necesario usar zapatos de tacón bajo para conducir.
3. Examen antes de conducir: repare a tiempo o acuda al punto de mantenimiento local para su reparación, si hay alguna anomalía.
   1. Confirme el uso normal de energía cuando use el pie de apoyo y la rueda trasera esté levantada del suelo.
   2. Encienda la alimentación, verifique si la luz indicadora es normal y si la fuente de alimentación es suficiente.
   3. Verifique si el timbre mecánico y la luz delantera/trasera están en buenas condiciones.
   4. Confirme si el manillar y la tija del sillín están ajustados a la posición apropiada, que los tornillos de fijación y el cierre rápido estén apretados. Preste atención a que la línea de seguridad no quede expuesta.
   5. Verifique la manija del freno delantero/trasero, el ajuste del freno debe hacer que el freno se restablezca de manera confiable y flexible.
   6. Verifique si la presión de los neumáticos es normal, sin grietas, desgaste anormal, clavos, piedras, vidrio y otros objetos afilados.
   7. Verifique si los tornillos de las ruedas delanteras/traseras están bloqueados, los reflectores laterales, traseros y de los pedales están en buenas condiciones.
   8. Verifique si la iluminación delantera/trasera es normal y asegúrese de que las luces se puedan usar bien mientras conduce.
   9. Verifique el estado de fijación de cada eje para asegurarse de que los ejes delantero/trasero estén en un estado confiable.
   10. Verifique si la abrazadera del cuadro está bloqueada antes de conducir.

La presión anormal de los neumáticos, el agrietamiento de los neumáticos, los daños y el desgaste anormal son las principales causas de fallas en la dirección y reventones de neumáticos.

4. Atenciones en la carretera
   1. Por su seguridad y la seguridad de los demás, obedezca las normas de tránsito locales conscientemente.
   2. Antes de conducir, asegúrese de usar un casco de seguridad, tome precauciones de seguridad y mantenga una postura natural.
   3. Al comienzo de la conducción, acelere lentamente para evitar el desperdicio de energía o accidentes.
   4. Para una vida útil más larga de la batería y el motor, cuando comience a conducir o a subir, intente usar el modo de asistencia eléctrica.
   5. Para garantizar la seguridad, se debe usar la velocidad económica en la medida de lo posible y reducir el frenado frecuente, el arranque frecuente en la medida de lo posible, para ahorrar electricidad.
   6. Evite el fenómeno de apretar la manija de control de velocidad después de frenar.
   7. Conducir en áreas fangosas o caminos irregulares debe usar el modo de pedal en la medida de lo posible.
   8. La distancia de frenado debe aumentarse apropiadamente con mal tiempo, concéntrese y tenga cuidado al conducir.
   9. Equipado con protección contra sobrecorriente. El circuito puede tener una sobrecorriente en condiciones de un ángulo cuesta arriba más alto y una velocidad de viento en contra más alta. Es mejor usar el modo de pedal, de lo contrario, el consumo de energía puede ser demasiado rápido para afectar el rango, el motor y los aparatos eléctricos se queman. El cuerpo y las partes eléctricas no deben estar electrificados, el valor de la resistencia de aislamiento no debe ser inferior a 2 M ω.
   10. El controlador tiene protección contra subtensión, la energía se cortará automáticamente si el voltaje es inferior al valor de subtensión, para mantener la vida útil de la batería.
5. Atenciones al empujar y estacionar
   1. La energía debe estar apagada al empujar la bicicleta, para evitar accidentes.
   2. El estacionamiento debe ser en terreno llano y mantener la bicicleta en estado apagado.
   3. Para su seguridad, mantenga y limpie su bicicleta regularmente para mantenerla en las mejores condiciones.

Mantenimiento y reparación del producto

1. La bicicleta ha sido revisada y ajustada antes de salir de fábrica, cualquier problema, póngase en contacto con el equipo de posventa de Fiido para obtener ayuda.
2. Normalmente, los radios de la rueda deben ajustarse una vez después de medio mes de conducción para garantizar el mejor uso.
3. Asegúrese de verificar la capacidad de almacenamiento del neumático con regularidad para mantenerlo en uso normal.
4. Asegúrese de revisar las partes principales como el manillar, la potencia. sillín, tija del sillín, eje delantero/trasero y central, volante y cadena, ruedas, para mantenerlo en uso normal, la tuerca y el tornillo sueltos deben apretarse a tiempo si están sueltos.
5. En uso, se recomienda agregar aceite lubricante a base de calcio 3# (mantequilla) cada seis meses a las partes que necesitan lubricación. (como el rodamiento del eje delantero/medio/trasero, el grupo de la taza de la horquilla delantera, el rodamiento del pedal, etc.) Agregue aceite 30# a la cadena, el cable del freno, el soporte y otras partes cada dos meses.
6. Si las partes vulnerables están dañadas, tales como: línea de freno, piel de freno, pastilla de freno, bombilla, fusible, etc. Busque el centro de mantenimiento local para reemplazarlo, pero asegúrese de reemplazarlo con las mismas especificaciones de modelo de las partes.

El par de apriete del tornillo del núcleo del manillar, el par de apriete del tornillo de la junta del manillar combinado, el par de apriete del tornillo de la abrazadera del sillín, el par de apriete de la rueda delantera, el par recomendado no es inferior a 18 NM; El par recomendado para apretar la tuerca de bloqueo del eje central y la rueda trasera no es inferior a 30 NM. La línea de seguridad del manillar y el tubo del sillín no debe quedar expuesta fuera del cuerpo.

Mantenimiento y reparación del motor

1. Equipado con un motor de buje de rotor externo sin escobillas de CC de imán permanente de tierras raras, sin ningún mecanismo de desaceleración y escobilla de carbón, que básicamente no requiere mantenimiento.
2. No abra la base del motor ni la cubierta del extremo después del sellado.
3. Mantenga el motor limpio, sin materias extrañas, líquidos corrosivos, gases en el motor, no golpee ni hornee la carcasa del motor, para no dañar el motor.

Si el problema persiste, póngase en contacto con el equipo de atención al cliente de Fiido.

Mantenimiento y reparación de la batería

1. La batería de litio tiene las características de gran capacidad, larga vida útil, sin mantenimiento, peso ligero, sin contaminación, etc. Su vida útil está estrechamente relacionada con el modo de uso. No almacene crónicamente, cree el hábito de cargar con frecuencia.
2. Se recomienda cargar durante 5 a 7 horas cada vez, y el tiempo más largo no es más de 1 día. La batería de litio no tiene efecto memoria, se puede usar con la carga.
3. Asegúrese de cargar durante más de dos horas cada mes en condiciones de almacenamiento crónico. No almacene la batería con pérdida de energía. Una vez que el voltaje de la batería alcanza el estado de descarga, causará daños irrecuperables.

No desmonte la batería vieja sin autorización, debe recogerse de acuerdo con las regulaciones.

No se acerque al fuego o a fuentes de alta temperatura, ni lo arroje al fuego, ni lo exponga al sol.

Precauciones del reflector réflex

1. El dispositivo reflector réflex no debe faltar, si falta, póngase en contacto inmediatamente con el equipo de posventa para su reemplazo, y la posición de instalación debe ser consistente con la bicicleta original.
2. El reflector réflex Fiido se ha fijado en el vehículo, no cambie la posición, modifique, desmonte, etc.
3. Asegúrese de verificar la función normal del reflector réflex antes de cada uso y mantenga la superficie limpia.
4. El dispositivo reflector no debe estar cubierto por equipaje, sillas para niños, ropa y otros objetos, de lo contrario, puede causar un peligro para la seguridad.

Métodos de resolución de problemas

Descripción del código de error

Código de error	Fenómeno de error
E1	Problemas de comunicación
E2	Problemas con el acelerador
E3	Problemas con la palanca de freno
E4	Problemas con el sensor Hall del motor
E5	Problemas con el motor
E6	Problemas con el controlador
	Protección contra sobrecalentamiento

Fallo general

Especificaciones

* Los datos anteriores permiten tolerancias de fabricación del 5%
* Después de recibir la bicicleta, puede haber algunas diferencias entre los accesorios individuales y los dibujos de la pantalla, que son diferentes debido a los diferentes lotes y no afectan el uso.

Precauciones de seguridad

1. Siga las precauciones de esta instrucción para reducir eficazmente los riesgos. Al entrar en áreas públicas, obedezca las regulaciones nacionales y locales, permanezca atento mientras conduce y mantenga una distancia de seguridad razonable de otras personas y vehículos.
2. Opere según las instrucciones del manual del usuario, la pérdida causada por no seguir las instrucciones correrá a cargo de uno mismo.
3. Este producto no es una bicicleta todoterreno profesional, no utilice este producto de acuerdo con los estándares todoterreno.
4. La primera vez que conduzca, manténgase alejado de niños, peatones, mascotas, vehículos u otros obstáculos y peligros potenciales. Familiarícese con la bicicleta antes de circular por las vías públicas principales.
5. Antes de cada viaje, revise cuidadosamente las piezas y los tornillos de la bicicleta para asegurarse de que funciona bien. Si hay algún ruido inusual, deje de conducir inmediatamente y póngase en contacto con el equipo de posventa para obtener ayuda.
6. Para evitar lesiones, lea y siga todas las instrucciones de "Precaución", "Peligro" y "Advertencia" de este manual de usuario. No acelere y no circule por carreteras motorizadas bajo ninguna circunstancia.
7. Por motivos de seguridad, el usuario debe tener más de 16 años. No se recomienda encarecidamente que los usuarios en las siguientes circunstancias utilicen este producto:
   • Personas afectadas por el alcohol o las drogas.
   • Personas que no pueden realizar actividad física extenuante debido a una enfermedad.
   • Personas que no pueden mantener el equilibrio o cuyo equilibrio se ve afectado por las habilidades motoras.
   • Personas cuyo peso excede el límite de carga máxima (la carga máxima es de 120 KG/265 lb).
   • Mujer embarazada.
8. Conduzca con cuidado en nieve, lluvia, carreteras mojadas, hielo y otras condiciones climáticas adversas. No conduzca sobre obstáculos demasiado altos o demasiado grandes, de lo contrario, es muy probable que pierda el equilibrio o el agarre y cause lesiones.
9. No intente cargar mientras el cargador o la fuente de alimentación estén mojados, siga las normas de seguridad locales si necesita cargar la bicicleta en un área pública.
10. Para una protección eficaz y lo más conveniente posible para usted, asegúrese de utilizar piezas específicas de Fiido.
11. Si necesita modernizar su bicicleta, siga las leyes y regulaciones locales, después de consultar con el equipo de posventa de Fiido, luego proceda con precaución. Las lesiones graves y/o los daños causados por modificaciones no autorizadas anularán la garantía.

* Todas las imágenes son solo para referencia.

Asegúrese de que comprende todo cuidadosamente. Si tiene alguna pregunta, póngase en contacto con support@fiido.com, nuestro equipo de atención al cliente se pondrá en contacto con usted en breve.

Shenzhen Fiido Technology Ltd
Dirección: Shenzhen, Guangdong, China.
Sitio web: www.fiido.com
Si tiene alguna pregunta o sugerencia sobre este manual de usuario, póngase en contacto con nosotros a través de la siguiente dirección de correo electrónico
Contáctenos: support@fiido.com

Escanear para ver las instrucciones en vídeo
