FIIDO D3 Pro vadovas

Įvadas

Gerbiami vartotojai, prieš naudodami dviratį, atidžiai perskaitykite šį vadovą.

NENAUDOKITE DVIRAČIO, KOL NESUPRATOTE, KAIP JĮ NAUDOTI.
Gerbiamas vartotojau:
Šiame vadove pristatysime Fiido D3pro specifikaciją, montavimą, naudojimą, atsargumo priemones ir priežiūrą. Įsitikinkite, kad žinote viską, ką reikia žinoti apie dviratį, kuris pristatytas šiame vadove. Jei turite klausimų, susisiekite su Fiido aptarnavimo po pardavimo komanda arba mūsų vietiniu aptarnavimo centru ir jums bus greitai atsakyta bei pateiktas tinkamas sprendimas.

Produkto pristatymas

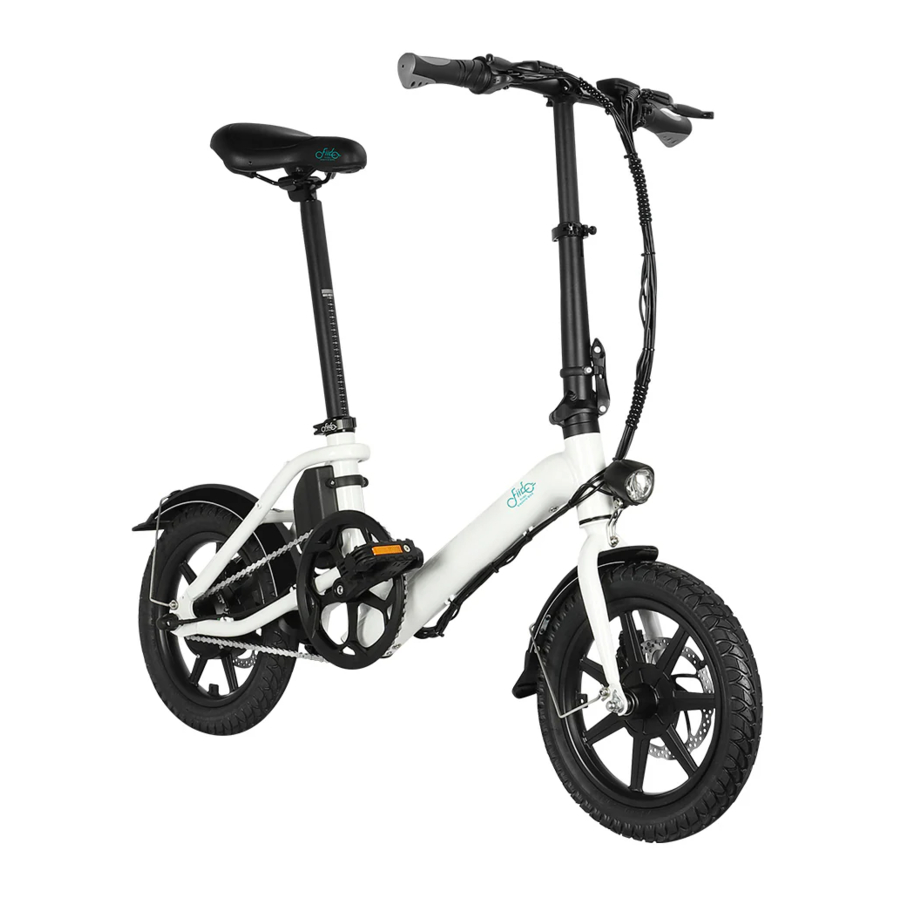

Dviračio apžvalga

Fiido D3pro, kaip mažiausias sulankstomas elektrinis dviratis Fiido D serijoje, buvo gerbiamas vartotojų dėl savo lengvumo ir patogumo nuo pat modelio patekimo į rinką. D3pro paveldėjo paprastą Fiido estetinį stilių, kuris pasižymi elegantišku ir sklandžiu dizainu. Dviratis sveria tik 17,3 kg ir jį galima nešti viena ranka. Įrengtas 7,8 Ah talpos akumuliatorius, paslėptas rėme, visiškai įkrauti užtrunka tik 5 valandas. 250 W galingas variklis ir didesnis sukimo momentas gali užtikrinti mažesnį energijos suvartojimą ir vis dėlto lengvai įveikti nuolydį. Tai yra pirmasis pasirinkimas pradinio lygio elektriniam dviračiui, skirtam važinėti mieste.
Fiido D3pro turi 3 važiavimo režimus ir 3 galios pagalbos režimus, kad suteiktų jums turtingesnę važiavimo patirtį. Dviratis gali būti sulankstytas priekyje ir stumiamas po sulankstymo, kad prailgintų gražesnes gyvenimo scenas.

Pakavimo sąrašas

Dviračio dalys

Dviračio priedai

Įrankiai

*Atidžiai patikrinkite, ar visi daiktai yra pilni ir nepažeisti. Jei kyla problemų, pvz., trūksta ar pažeista, nedelsdami susisiekite su oficialia aptarnavimo po pardavimo komanda.

Dviračio diagramos

*Neprofesionalams draudžiama surinkti ir išardyti akumuliatorių. Prašome kreiptis į aptarnavimo po pardavimo komandą, kad gautumėte pagalbos.

Funkcijos aprašymas

Vairas

Akumuliatorius

Naudojimo vadovas

Montavimo vadovas

Pagrindinis dviračio montavimas buvo atliktas prieš išvežant iš gamyklos. Kai gausite dviratį, jums tereikės išskleisti dviratį, sumontuoti sėdynę ir pedalus.

Išskleiskite stiebą

1. Atidarykite greito atleidimo svirtį, sureguliuokite vairą į tinkamą padėtį. Pakelkite stiebą ir uždarykite stiebo spaustuką, kad jį užfiksuotumėte.

   Prašome veikti pagal instrukcijas, kitaip galite pažeisti laidus.

2. Uždarykite stiebo spaustuką ir pasukite saugos kabliuką į stiebo spaustuką. Sureguliuokite vairą į tinkamą aukštį ir uždarykite greito atleidimo svirtį.

   Saugos linija turi būti stiebo viduje.

3. Sureguliuokite vairo kryptį, kad jis būtų 15°-20° kampu su horizontalia linija, tada uždarykite greito atleidimo svirtį, kad užbaigtumėte stiebo išskleidimą.


Sumontuokite sėdynės stulpą

1. Atidarykite sėdynės spaustuką, įkiškite sėdynės stulpą.

2. Sureguliuokite sėdynės stulpą į tinkamą aukštį, rekomenduojamas aukštis yra tada, kai balnas yra viename lygyje su naudotojo dubeniu, kai jis stovi natūraliai. Aukščio reguliavimas negali viršyti saugos linijos.

3. Užfiksuokite sėdynės spaustuką.
   (rekomenduojamas aukštis yra tada, kai balnas yra viename lygyje su naudotojo dubeniu, kai jis stovi natūraliai. Aukščio reguliavimas negali viršyti saugos linijos.)


Sumontuokite pedalus

Naudokite atvirą veržliaraktį iš įrankių krepšio, įsukite pedalo veleną į sriegiuotą skylę ir priveržkite jį rodyklės kryptimi.

Montuodami pedalą, atkreipkite dėmesį į kairįjį / dešinįjį pedalą, atitinkantį kairįjį / dešinįjį švaistiklį, pedalo varžtas ir švaistiklio vidus atitinkamai pažymėti L (kairysis) / R (dešinysis). Prašome tinkamai sumontuoti pedalą, kad jis neišslystų iš švaistiklio.

Pirmas naudojimas

Prieš važiuodami, vadovaukitės montavimo vadovu, kad tinkamai sumontuotumėte komponentus, patikrinkite, ar tvirtinimo detalės nėra atlaisvintos, įsitikinkite, kad pakanka energijos, ir imkitės atitinkamų apsaugos priemonių važiuodami.

1. Sureguliuokite sėdynę
   Prašome sureguliuoti sėdynę į tinkamą važiavimo aukštį pagal savo ūgį.
   (rekomenduojamas aukštis yra tada, kai balnas yra viename lygyje su naudotojo dubeniu, kai jis stovi natūraliai. Aukščio reguliavimas negali viršyti saugos linijos)

2. Įjunkite maitinimą

   1. Paspauskite maitinimo jungiklį, kad įjungtumėte akumuliatoriaus maitinimą.
   2. Ilgai paspauskite "" mygtuką prietaisų skydelyje apie 3 sekundes, ekranas užsidega ir transporto priemonės maitinimas prasideda.
3. Režimo perjungimas
   Perjunkite ir pasirinkite važiavimo režimą pagal važiavimo kelio sąlygas ir asmeninius poreikius.
   1. Elektrinis režimas: Įrengtas grynai elektrinis režimas, švelniai paspauskite elektrinio režimo mygtuką, kad perjungtumėte į grynai elektrinį režimą, kuo stipriau paspausite, tuo didesnis greitis
   2. Galiaus pagalbos režimas: Įrengtos 3 galios pagalbos pavaros, spustelėkite galios pagalbos pavaros mygtuką, kad perjungtumėte pavarą. 1-oji pavara tinkama santykinai lygioms kelio sąlygoms, kuo didesnis kelio nuolydis, tuo didesnė pavara gali būti atitinkamai sureguliuota.
      Dėmesio: Kai dviratis yra PAS 3 būsenoje, dar kartą spustelėkite galios pagalbos pavaros mygtuką ir dviratis bus PAS 0 būsenoje, tada pavaros ekranas neužsidegs ir variklis bus išjungtas. Bet kiti komponentai taip pat gali veikti. Dviratis bus mynimo režime.

4. Pradėkite važiuoti
   Prieš pradėdami važiuoti, imkitės atitinkamų apsaugos priemonių.

5. Stabdymo įvadas
   Kairėje pusėje yra priekinis stabdys, dešinėje pusėje - galinis stabdys. (Jungtinės Karalystės versija: Kairėje pusėje - galinis stabdys, dešinėje pusėje - priekinis stabdys.)
   Važiuojant rekomenduojama pirmiausia naudoti galinį stabdį, tada priekinį stabdį, kad sulėtintumėte greitį ir sustotumėte, kad išvengtumėte kritimo nelaimės, kurią sukelia pusiausvyros problemos dėl skubaus priekinio rato stabdžio.


Įkrovimo instrukcijos

Akumuliatoriuje yra nedidelis kiekis elektros energijos, prieš pirmą kartą naudodami įsitikinkite, kad jį įkrovėte iki galios prieš važiuodami.

Įkrovimas

1. Įkrovimo jungtis: Prijunkite įkroviklio įkrovimo sąsają prie įkrovimo prievado, tada prijunkite įkroviklio maitinimo kištuką prie maitinimo lizdo.
2. Visiškai įkrautas: Kai įkroviklio indikatoriaus lemputė yra raudona, tai reiškia, kad jis įkraunamas normaliai. Kai lemputė yra žalia, tai reiškia, kad jis visiškai įkrautas.
3. Įkrovimo valanda: Įkrovimo valanda yra apie 5 valandas, trukmė priklauso nuo situacijos.
4. Atjunkite įkrovimą: Kai indikatoriaus lemputė užsidega žaliai, tai reiškia, kad jis visiškai įkrautas. Pirmiausia atjunkite maitinimo kištuką, tada išimkite įkrovimo sąsają iš akumuliatoriaus. Uždarykite akumuliatoriaus dulkių dangtelį.

1. Įkroviklyje yra aukštos įtampos įrenginys, NEbandykite taisyti be leidimo. Siekiant išvengti pavojaus, akumuliatorius ir įkroviklis turėtų būti laikomi atokiau nuo vaikų. Aplink akumuliatorius neturėtų būti degių ir sprogių daiktų (pvz., automobilio sėdynių pagalvėlių, sofų ir kt.)
2. Laikykite akumuliatorių vėdinamoje ir sausoje vietoje ir įsitikinkite, kad NEįkraunate atviroje vietoje, kad išvengtumėte elektros trumpojo jungimo gaisro ir kitų nelaimingų atsitikimų, kuriuos sukelia lietus ir kiti veiksniai, ir kad skystis ir metalo dalelės nepatektų į elektros dalis.
3. Būtinai įkraukite ilgiau nei dvi valandas kiekvieną mėnesį, kai jis lėtai saugomas. Nelaikykite akumuliatoriaus, kai jis praranda energiją. Kai akumuliatoriaus įtampa pasiekia iškrovos būseną, tai sukels nepataisomą žalą.

Įkrauti leidžiama naudojant viešąją įkrovimo įrangą, tačiau reikėtų visapusiškai atsižvelgti į akumuliatoriaus ir įkrovimo įrangos atitikimą.

Jei įkrovimo metu jaučiamas kvapas arba aukšta temperatūra, nedelsdami nutraukite įkrovimą ir kreipkitės į po pardavimo komandą pagalbos.

Sulankstymo instrukcijos

Nuleiskite sėdynės stulpą

Pakelkite sėdynės spaustuką aukštyn, kad jis būtų atidarytas. Švelniai paspauskite sėdynės stulpą iki galo. Paspauskite sėdynės spaustuką žemyn, kad jis būtų uždarytas.

Sulenkite stiebą

Atidarykite stiebo saugos kabliuką, pasukite stiebo spaustuką žemyn, kad jis būtų atidarytas. Švelniai pasukite stiebą žemyn iki galo, kad užbaigtumėte stiebo sulankstymą.

Paspauskite pedalą rodyklės kryptimi, kad būtų lengviau laikyti.

Priežiūros atsargumo priemonės

Naudojimo atsargumo priemonės

Naudotojai turėtų atkreipti dėmesį į saugų dviračio naudojimą

1. Neparkuokite pastatų vestibiuliuose, evakuacijos laiptinėse, takuose ir saugos išėjimuose.
2. Nekraukite gyvenamuosiuose pastatuose. Įkraukite toliau nuo degių medžiagų ir ne ilgiau kaip 9 valandas.
3. Saugokite, kad vanduo nepatektų į elektros dalis. Valydami dviratį venkite vandens poveikio įkrovimo prievadui, laidų jungtims, saugikliui ir kitoms elektros dalims.
4. Reguliuojant balnelio aukštį, neturi būti matoma sėdynės stovo saugos linijos žyma.
5. Naudotojai ir pardavėjai negali be leidimo laidų ir modifikuoti konstrukcijos ir veikimo. Pavyzdžiui: pakeisti akumuliatoriaus konfigūraciją, grandinę, padidinti lempos galią, padidinti garsą ir kitus modifikavimus.
6. Prašome savo nuožiūra nekeisti prietaiso fono parametrų nustatymų, kitaip negalima garantuoti normalaus važiavimo.
7. Prašome neatjungti jokios įtampos laido sąsajos, kai įjungta įtampa, kad nepažeistumėte priedų (pvz., prietaisų skydelio, valdiklio ir kt.)
8. Nelieskite įtampos turinčios dviračio dalies šlapiomis rankomis arba metaliniais laidininkais. Pavyzdžiui: įkrovimo prievadas, įkroviklio kištukas ir kt.
9. Keičiant grandinės pertraukiklius arba saugiklius, naudokite nurodytų modelių ir specifikacijų grandinės pertraukiklius arba saugiklius. Ne trumpinkite saugiklių laidų. Grandinės pertraukiklio arba saugiklio kortelės lizdas turi gerai kontaktuoti, kitaip gali įvykti nelaimingų atsitikimų.
10. Prašome be leidimo neišardyti elektros dalių, kad skystis ir metalinės dalelės nepatektų į elektros dalis.
11. Nevažiuokite blogu oru arba nelaikykite dviračio ilgą laiką saulėje/lietuje, kad išvengtumėte dalių senėjimo.
12. Jei reikia nuvalyti dviratį, prašome nuvalyti korpusą neutraliu losjonu, sumaišytu su vandentiekio vandeniu. Nenuimkite ir neplaukite vidinių dalių, kad išvengtumėte trumpojo jungimo.

Griežtai draudžiama remontuoti ne profesionalams. Gedimo atveju kreipkitės į garantinio aptarnavimo komandą arba įgaliotą profesionalią priežiūros stotį dėl priežiūros.

Važiavimo saugumas: prašome laikytis nacionalinių ir vietinių kelių eismo įstatymų ir taisyklių, atkreipkite dėmesį į važiavimo saugumą.

1. Naudotojui turi būti daugiau nei 16 metų. Neskolinkite žmonėms, kurie nemoka valdyti dviračio, kad išvengtumėte žalos.
2. Prašome važiuoti nemotorinių transporto priemonių juosta, maksimalus greitis ne didesnis kaip 25 km/h.
3. Važiuodami vežkite asmenis arba prekes pagal vietinius įstatymus ir taisykles.
4. Važiuodami būtinai dėvėkite tinkamą saugos šalmą ir užsekite šalmo vėjo dirželį.
5. Lyjant ir sningant stabdymo kelias pailgės, atkreipkite dėmesį, kad sulėtintumėte greitį, ir stenkitės nevažiuoti blogu oru. Vidinis trumpasis jungimas ir elektros dalių pažeidimai gali būti sukelti, jei vandens lygis pasiekia galinio rato variklio stebulės centrą, atkreipkite dėmesį.
6. Prašome atidžiai laikytis vietinių eismo taisyklių. Nevažiuokite išgėrę ir visada važiuokite abiem rankomis.
7. Važiuojant rekomenduojami ryškių spalvų, patogūs ir patogūs kostiumai, o važiuojant būtina dėvėti žemakulnius batus.

Apžiūra prieš važiuojant: prašome laiku pataisyti arba kreiptis į vietinį priežiūros punktą dėl remonto, jei yra kokių nors nukrypimų.

1. Prašome patvirtinti normalų energijos naudojimą, kai naudojate atramą, o galinis ratas yra pakeltas nuo žemės.
2. Įjunkite maitinimą, patikrinkite, ar indikatoriaus lemputė veikia normaliai ir ar pakanka maitinimo.
3. Patikrinkite, ar mechaninis varpelis ir priekinis/galinis žibintas yra geros būklės.
4. Patvirtinkite, ar vairas ir sėdynės stulpas yra sureguliuoti į tinkamą padėtį, kad tvirtinimo varžtai ir greitas atleidimas būtų pritvirtinti. Atkreipkite dėmesį, kad saugos linija neturėtų būti matoma.
5. Patikrinkite priekinę/galinę stabdžių rankeną, stabdžių reguliavimas turi užtikrinti, kad stabdys būtų patikimas ir lanksčiai atstatytas.
6. Patikrinkite, ar padangų slėgis yra normalus, ar nėra įtrūkimų, nenormalaus susidėvėjimo, vinių, akmenų, stiklo ir kitų aštrių daiktų.
7. Patikrinkite, ar priekiniai/galiniai ratų varžtai yra užrakinti, ar šoniniai, galiniai ir pedalų atšvaitai yra geros būklės.
8. Patikrinkite, ar priekinis /galinis apšvietimas veikia normaliai, ir įsitikinkite, kad važiuodami žibintai gali būti gerai naudojami.
9. Patikrinkite kiekvienos ašies tvirtinimo būklę, kad priekinės/galinės ašys būtų patikimos.
10. Prieš važiuodami patikrinkite, ar rėmo spaustukas yra užrakintas.

Nenormalus padangų slėgis, padangų įtrūkimai ir nenormalus susidėvėjimas yra pagrindinės vairo gedimo ir padangos sprogimo priežastys.

Dėmesys kelyje

1. Jūsų ir kitų saugumui, prašome sąmoningai laikytis vietinių eismo taisyklių.
2. Prieš važiuodami būtinai dėvėkite saugos šalmą, imkitės saugos priemonių ir išlaikykite natūralią pozą.
3. Važiavimo pradžioje prašome lėtai greitėti, kad išvengtumėte energijos švaistymo ar nelaimingų atsitikimų.
4. Norint pailginti akumuliatoriaus ir variklio tarnavimo laiką, pradedant važiuoti ar lipti į kalną, pabandykite naudoti galios pagalbos režimą.
5. Siekiant užtikrinti saugumą, kiek įmanoma reikėtų naudoti ekonominį greitį, sumažinti dažną stabdymą, kiek įmanoma dažną užvedimą, kad būtų taupoma elektra.
6. venkite reiškinio, kai stabdant priveržiate greičio reguliavimo rankenėlę.
7. Važiuojant purvinais plotais arba nelygiais keliais, kiek įmanoma reikėtų naudoti pedalų režimą.
8. Blogu oru stabdymo kelias turėtų būti atitinkamai padidintas, važiuodami būkite susikaupę ir atsargūs.
9. Įrengta apsauga nuo viršsrovių. Grandinė gali būti viršsrovių, kai yra didesnis pakilimo kampas ir didesnis priekinio vėjo greitis. Geriau naudoti švytuoklės režimą, kitaip energijos suvartojimas gali būti per greitas, kad paveiktų diapazoną, variklio ir elektros prietaisų degimą. Korpusas ir elektros dalys neturėtų būti įtampos, izoliacijos varžos vertė turi būti ne mažesnė kaip 2M ω.
10. Valdiklis turi apsaugą nuo žemos įtampos, maitinimas bus automatiškai išjungtas, jei įtampa yra mažesnė nei žemos įtampos vertė, kad būtų išlaikytas akumuliatoriaus tarnavimo laikas.

Dėmesys stumiant ir statant

1. Stumiant dviratį, maitinimas turi būti išjungtas, kad išvengtumėte nelaimingų atsitikimų.
2. Parkuoti reikėtų lygioje žemėje ir prižiūrėti dviratį, kai maitinimas yra išjungtas.
3. Jūsų saugumui reguliariai prižiūrėkite ir valykite dviratį, kad jis būtų geriausios būklės.

Dviračio priežiūra ir remontas

1. Dviratis buvo patikrintas ir sureguliuotas prieš išvežant iš gamyklos, jei kyla kokių nors problemų, kreipkitės į „ Fiido After Sales Team “ dėl pagalbos.
2. Paprastai rato stipinai turi būti sureguliuojami vieną kartą po pusės mėnesio važiavimo, kad būtų užtikrintas geriausias naudojimas.
3. Būtinai reguliariai tikrinkite padangų talpą, kad ji būtų normaliai naudojama.
4. Būtinai patikrinkite pagrindines dalis, tokias kaip vairas, kotas. balnelis, sėdynės stulpas, priekinė/galinė ir centrinė ašis, smagratis ir grandinė, ratai, kad jie būtų normaliai naudojami, laiku priveržkite atlaisvintas veržles ir varžtus, jei jie atsilaisvins.
5. Naudojimo metu rekomenduojama kas šešis mėnesius į dalis, kurias reikia sutepti, įpilti 3 # kalcio pagrindo tepalo (sviesto). (pvz., priekinis/vidurinis/galinis ašies guolis, priekinės šakės dubenėlių grupė, kojinio pedalo guolis ir kt.) Kas du mėnesius į grandinę, stabdžių trosą, atramą ir kitas dalis įpilkite 30 # alyvos.
6. Jei pažeistos pažeidžiamos dalys, tokios kaip: stabdžių linija, stabdžių odelė, stabdžių kaladėlė, lemputė, saugiklis ir kt. Kreipkitės į vietinį priežiūros centrą, kad pakeistumėte, bet būtinai pakeiskite to paties modelio dalių specifikacijomis.

Vairo šerdies varžto tvirtinimo momentas, kombinuoto vairo jungties varžto tvirtinimo momentas, balnelio spaustuko varžto tvirtinimo momentas, priekinio rato tvirtinimo momentas rekomenduojamas momentas yra ne mažesnis kaip 18 NM; Rekomenduojamas centrinio veleno užrakto motinos ir galinio rato tvirtinimo momentas yra ne mažesnis kaip 30 NM. Vairo ir balnelio vamzdžio saugos linija neturėtų būti matoma už korpuso ribų.

Variklio priežiūra ir remontas

1. Įrengtas nuolatinio magneto nuolatinės srovės bešepetėlis variklis su retųjų žemių metalais, išorinio rotoriaus stebulės variklis, be jokio sulėtinimo mechanizmo ir anglies šepečio, kuriam iš esmės nereikia priežiūros.
2. Neatidarykite variklio pagrindo ir galinio dangčio po sandarinimo.
3. Laikykite variklį švarų, be pašalinių medžiagų, korozinio skysčio, dujų į variklį, nemuškite ir nekepkite variklio korpuso, kad nepažeistumėte variklio.

Jei problema vis dar išlieka, susisiekite su „ Fiido “ klientų aptarnavimo komanda.

Akumuliatoriaus priežiūra ir remontas

1. Ličio akumuliatorius pasižymi didele talpa, ilgu tarnavimo laiku, nereikalauja priežiūros, lengvas, neteršia ir kt. Jo tarnavimo laikas yra glaudžiai susijęs su naudojimo režimu. Nelaikykite chroniškai, prašome suformuoti dažną įkrovimo įprotį.
2. Rekomenduojama įkrauti 5 - 7 valandas kiekvieną kartą, o ilgiausias laikas yra ne daugiau kaip 1 diena. Ličio akumuliatorius neturi atminties efekto, jį galima naudoti su įkrovimu.
3. Būtinai įkraukite daugiau nei dvi valandas kiekvieną mėnesį, kai laikote chroniškai. Nelaikykite akumuliatoriaus praradę energijos. Kai tik akumuliatoriaus įtampa pasieks iškrovos būseną, tai sukels nepataisomą žalą.

Neišardykite seno akumuliatoriaus be leidimo, jis turėtų būti surinktas pagal reglamentus.

Nebūkite šalia ugnies ar aukštos temperatūros šaltinio, nemeskite į ugnį ir nelaikykite saulėje.

Atšvaito atsargumo priemonės

1. Atšvaito įrenginio neturi trūkti, jei jo trūksta, nedelsdami susisiekite su garantinio aptarnavimo komanda dėl pakeitimo, o montavimo padėtis turi atitikti originalų dviratį.
2. „ Fiido “ atšvaitas buvo pritvirtintas prie transporto priemonės, nekeiskite padėties, nemodifikuokite, neišardykite ir kt.
3. Prieš kiekvieną naudojimą įsitikinkite, kad atšvaitas veikia normaliai, ir laikykite paviršių švarų.
4. Atšvaito įrenginio negalima uždengti bagažu, vaikiškomis kėdutėmis, drabužiais ir kitais daiktais, kitaip tai gali sukelti pavojų saugumui.

Trikčių šalinimo metodai

Gedimo kodo aprašymas

Gedimo kodas	Gedimo reiškinys
E1	Komunikacijos problemos
E2	Droselio problemos
E3	Stabdžių svirties problemos
E4	Variklio salės problemos
E5	Variklio problemos
E6	Valdiklio problemos

Bendras gedimas

Gedimo reiškinys	Gedimo priežastis	Pašalinimo būdas
Perdavimo variklio gedimas	Prastas reguliuojamos vairo rankenos kontaktas Prastas stabdžių išjungimo jungiklio kontaktas Variklio pažeidimas Valdiklio pažeidimas Atsilaisvinusi jungtis	Pakeiskite reguliuojamą vairo rankeną Pakeiskite stabdžių išjungimo jungiklį Pakeiskite variklį Pakeiskite valdiklį arba atlikite remontą Patikrinkite jungtį
Mažas nuvažiuojamas atstumas	Nepakankamas padangų slėgis Nepakrautas arba sugedęs įkroviklis Senstantis arba pažeistas akumuliatorius Daugiau įkalnių, štormas, dažnas stabdymas, perkrova ir kt.	Pripūskite padangą Visiškai įkraukite, patikrinkite įkroviklį Pakeiskite akumuliatorių Naudokite pedalų režimą
Sunkumai įkraunant	Atsilaisvinęs kištukas Atjungtas akumuliatoriaus kabelis Pažeistas įkroviklis	Priveržkite lizdą ir jungtį Privirinkite jungtį Pakeiskite įkroviklį
Greičio gedimas arba mažas greitis, mažesnis nei 10 km/val.	Prastas reguliuojamos vairo rankenos kontaktas Atsilaisvinusi jungtis Akumuliatoriaus viršįtampis	Pakeiskite reguliuojamą vairo rankeną Patikrinkite jungtį Visiškai įkraukite

Aptarnavimo katalogas

Specifikacijos

Savybės indeksas	Elementas	D3PRO
Produkto dydis	Prieš sulankstant: Ilgis*Plotis*Aukštis (mm)	1240*575*980
	Sulankstytas: Ilgis*Plotis*Aukštis (mm)	1240*300*610
	Padangos (coliais)	14*2.125
Produkto svoris	Grynasis svoris (kg)	17.3
Važiavimo reikalavimai	Maksimali apkrova (kg)	120
	Tinkamas amžius	16+
	Tinkamas ūgis	150 cm (4'11") - 185 cm (6'1")
Pagrindinė specifikacija	Serijinio numerio vieta	Po rėmu
	Maksimalus greitis	15 mylių per valandą (25 km/val.)
	Atstumas tarp ratų centrų (mm)	870
	Pavarų pagalbos sistema	3 pavaros
	Perdavimo santykis	52T:12T
	Tinkamas kelias	Miesto asfalto danga / lygi danga
	Darbinė temperatūra	-10° ~50°
	Atsparumo vandeniui lygis	IP54
	Nominali įtampa (V)	36
Akumuliatorius	Akumuliatoriaus tipas	Ličio akumuliatorius
	Nominali talpa (Wh)	280.8
	Akumuliatoriaus valdymo sistema	Apsauga nuo perkaitimo / trumpojo jungimo / viršsrovės ir per didelio įkrovimo
Variklis	Sukimo momentas (N·m)	35
	Nominalus greitis (r/min)	370
	Variklio tipas	Bekomutatorinis reduktorinis variklis
	Apsauga nuo įtampos sumažėjimo (V)	29±1
	Apsauga nuo viršsrovės (A)	13±1
Įkroviklis	Įėjimo įtampa (V)	100-240
	Išėjimo įtampa (V)	42
	Išėjimo srovė (A)	2
	Įkrovimo valandos (h)	5
Kita	Priekinis žibintas	LED
	Galinis žibintas	LED
	Važiavimo režimas	Elektrinis režimas + pagalbinis režimas + pedalų režimas

• Aukščiau pateikti duomenys leidžia 5 % gamybos nuokrypius.
• Gavus dviratį, gali būti tam tikrų skirtumų tarp atskirų priedų ir ekrano brėžinių, kurie skiriasi dėl skirtingų partijų ir neturi įtakos naudojimui.

Atsargumo priemonės

1. Prašome laikytis šiame vadove pateiktų atsargumo priemonių, kad veiksmingai sumažintumėte riziką. Kai įeinate į viešąsias vietas, laikykitės nacionalinių ir vietinių taisyklių, būkite budrūs važiuodami ir laikykitės pagrįsto saugaus atstumo nuo kitų žmonių ir transporto priemonių.
2. Prašome dirbti pagal vartotojo vadovo instrukcijas, nuostolius, atsiradusius nesilaikant instrukcijų, padengia pats asmuo.
3. Šis produktas nėra profesionalus bekelės transporto priemonė, nenaudokite šio produkto pagal bekelės transporto priemonės standartus.
4. Pirmą kartą važiuodami nesirinkite vietovės, kurioje yra daug vaikų, pėsčiųjų, naminių gyvūnų, transporto priemonių ar kitų kliūčių ir galimų pavojų. Prieš važiuodami viešaisiais keliais, susipažinkite su dviračiu.
5. Prieš kiekvieną važiavimą atidžiai patikrinkite, ar tvirtinimo detalės neatsilaisvinusios arba dalys nepažeistos. Jei girdite neįprastą triukšmą, nedelsdami nustokite važiuoti ir kreipkitės į garantinio aptarnavimo komandą pagalbos.
6. Kad sumažintumėte sužalojimo riziką, perskaitykite ir vykdykite visas šiame vartotojo vadove pateiktas "Atsargumo", "Pavojus" ir "Įspėjimas" instrukcijas. Negalima viršyti greičio ir jokiomis aplinkybėmis nevažiuokite motorizuotu keliu.
7. Saugumo sumetimais naudotojui turi būti daugiau nei 16 metų. Naudotojams, kuriems taikomos šios aplinkybės, primygtinai nerekomenduojama naudoti šį produktą:
   • Žmonės, kuriuos paveikė alkoholis ar narkotikai.
   • Žmonės, kurie negali užsiimti sunkia fizine veikla dėl ligos.
   • Žmonės, kurie negali išlaikyti pusiausvyros arba kurių pusiausvyrą sutrikdo motoriniai įgūdžiai.
   • Žmonės, kurių svoris viršija maksimalią apkrovos ribą (maksimali apkrova yra 120 kg / 265 svarai).
   • Nėščia moteris.
8. Prašome atsargiai važiuoti sniegu, lietumi, šlapiu keliu, ledu ir kitais blogais orais. Negalima važiuoti per aukštomis ar per didelėmis kliūtimis, kitaip labai tikėtina, kad prarasite pusiausvyrą ar sukibimą ir susižalosite.
9. Nemėginkite įkrauti, kai įkroviklis ar maitinimo šaltinis yra šlapias, laikykitės vietinių saugos taisyklių, jei jums reikia įkrauti dviratį viešoje vietoje.
10. Norėdami veiksmingai apsaugoti ir kiek įmanoma patogiau sau, būtinai naudokite konkrečias Fiido dalis.
11. Jei jums reikia modifikuoti savo dviratį, laikykitės vietinių įstatymų ir taisyklių, pasikonsultavę su Fiido aptarnavimo po pardavimo komanda, tada elkitės atsargiai. Dėl neteisėto modifikavimo padaryti sunkūs sužalojimai ir (arba) žala panaikins garantiją.

Jei turite klausimų ar pasiūlymų dėl šio vartotojo vadovo, susisiekite su mumis šiuo pašto adresu
Susisiekite su mumis: support@fiido.com

Fiido APP

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti FIIDO D3 Pro vadovas

Prieinamos kalbos
