SunJoe SWJ803E - Panduan Gergaji Rantai Tiang Listrik

Instruksi Keselamatan PENTING

Semua Operator Harus Membaca Instruksi Ini Sebelum Menggunakan

Selalu ikuti panduan keselamatan ini. Kegagalan untuk melakukannya dapat mengakibatkan cedera tubuh serius atau kematian.

Ini menunjukkan situasi berbahaya, yang, jika tidak diikuti, akan mengakibatkan cedera serius atau kematian.

Ini menunjukkan situasi berbahaya, yang, jika tidak dihindari, dapat mengakibatkan cedera serius atau kematian.

Ini menunjukkan situasi berbahaya, yang, jika tidak dihindari, dapat mengakibatkan cedera ringan atau sedang.

Keamanan Umum

Saat menggunakan peralatan kebun listrik, tindakan pencegahan keselamatan dasar harus selalu diikuti untuk mengurangi risiko kebakaran, sengatan listrik, dan cedera diri, termasuk yang berikut:

1. Jaga pelindung tetap di tempatnya – Pelindung harus diperiksa secara berkala untuk memastikan terpasang dengan benar dan dalam kondisi kerja yang benar.
2. Lepaskan kunci dan kunci pas penyetel – Periksa apakah kunci pas penyetel telah dilepas dari gergaji sebelum menghidupkannya.
3. Jaga area kerja tetap bersih dan terang – Bersihkan area kerja dari cabang dan ranting setelah setiap sesi pemotongan. Area yang berantakan mengundang kecelakaan.
4. Jangan gunakan di lingkungan berbahaya – Jangan gunakan peralatan listrik di lokasi yang lembap atau basah.
5. Jangan gunakan gergaji rantai tiang saat hujan.
6. Jauhkan orang yang lewat dan anak-anak – Semua orang yang lewat, termasuk anak-anak dan hewan peliharaan, harus dijauhkan dari area kerja dengan jarak yang aman.
7. Jangan paksa alat – Alat akan melakukan pekerjaan secara efektif dan aman jika digunakan pada tingkat yang dirancang untuknya.
8. Gunakan alat yang tepat – Jangan paksa alat atau aksesori apa pun pada alat untuk melakukan pekerjaan yang tidak dirancang untuknya.
9. Kenakan pakaian yang sesuai – Jangan mengenakan pakaian atau perhiasan longgar karena barang-barang tersebut dapat tersangkut di bagian yang bergerak. Penggunaan sarung tangan karet tugas berat, alas kaki anti selip yang kuat, dan pakaian ketat direkomendasikan saat bekerja di luar ruangan dengan peralatan listrik.
10. Kenakan penutup rambut pelindung untuk menahan rambut panjang.
11. Selalu kenakan kacamata pengaman dan pelindung telinga untuk memberikan perlindungan mata dan telinga – Kacamata sehari-hari hanya memiliki lensa tahan benturan dan tidak memberikan perlindungan yang sama dengan kacamata pengaman.
12. Kenakan masker wajah atau debu – Jika operasi pemotongan berdebu, penggunaan masker wajah atau debu yang dirancang khusus untuk menyaring partikel mikroskopis direkomendasikan.
13. Jangan menjangkau terlalu jauh – Jaga pijakan dan keseimbangan yang tepat setiap saat.
14. Rawat peralatan dengan hati-hati – Jaga agar peralatan tetap tajam dan bersih untuk kinerja terbaik dan teraman. Ikuti instruksi untuk melumasi dan mengganti aksesori.
15. Putuskan sambungan alat – Putuskan sambungan gergaji rantai tiang dari sumber daya saat tidak digunakan, sebelum diservis, saat diangkut, atau saat mengganti rantai atau aksesori lainnya.
16. Kurangi risiko penyalaan yang tidak disengaja – Pastikan sakelar dalam posisi OFF (mati) sebelum mencolokkan alat ke sumber daya.
17. Gunakan aksesori yang direkomendasikan – Konsultasikan manual pemilik untuk aksesori yang direkomendasikan. Penggunaan aksesori yang tidak tepat dapat menyebabkan risiko cedera.
18. Periksa bagian yang rusak – Sebelum setiap penggunaan, perbaiki, atau ganti pelindung atau bagian apa pun yang rusak. Selain itu, periksa keselarasan bagian yang bergerak, pengikatan bagian yang bergerak, kerusakan bagian, dan kondisi lain apa pun yang dapat memengaruhi pengoperasian alat.
19. Jangan pernah meninggalkan alat tanpa pengawasan saat sedang berjalan – Matikan daya dengan melepas kabel daya langsung dari soketnya. Jangan tinggalkan gergaji sampai batang pemotong berhenti sepenuhnya.
20. Hindari penyalaan yang tidak disengaja – Jangan membawa gergaji rantai tiang dengan jari Anda pada sakelar.
21. Jangan pegang mata pisau pemotong atau tepi pemotong yang terbuka saat mengambil atau memegang gergaji – Pastikan untuk memasukkan batang pemotong ke dalam sarung pelindungnya saat tidak digunakan.
22. Tetap waspada – Perhatikan apa yang Anda lakukan. Gunakan akal sehat. Jangan operasikan gergaji rantai tiang saat Anda lelah.
23. Simpan alat yang tidak digunakan di dalam ruangan – Saat tidak digunakan, peralatan harus disimpan di dalam ruangan di tempat yang kering dan tinggi atau terkunci jauh dari jangkauan anak-anak.

SIMPAN PETUNJUK INI

Keamanan Listrik

1. Perlindungan pemutus sirkuit gangguan tanah (GFCI) harus disediakan pada sirkuit atau stopkontak yang akan digunakan untuk gergaji rantai tiang. Stopkontak tersedia dengan perlindungan GFCI bawaan dan dapat digunakan untuk tindakan keselamatan ini.
2. Untuk mencegah sengatan listrik, gunakan hanya dengan kabel ekstensi yang cocok untuk penggunaan di luar ruangan, seperti SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A, atau SJTOW-A. Sebelum digunakan, periksa apakah kabel ekstensi dalam kondisi baik. Saat menggunakan kabel ekstensi, pastikan untuk menggunakan kabel yang cukup berat untuk membawa arus yang akan ditarik produk Anda. Kabel yang terlalu kecil akan menyebabkan penurunan tegangan saluran yang mengakibatkan hilangnya daya dan panas berlebih.
3. Untuk mengurangi risiko sengatan listrik, alat ini memiliki steker terpolarisasi (yaitu satu bilah lebih lebar dari yang lain). Gunakan alat ini hanya dengan kabel ekstensi berperingkat UL-, CSA-, atau ETL terpolarisasi untuk penggunaan di luar ruangan, segala cuaca. Steker alat akan masuk ke kabel ekstensi terpolarisasi hanya satu arah. Jika steker alat tidak masuk sepenuhnya ke kabel ekstensi, balikkan steker. Jika steker masih tidak masuk, dapatkan kabel ekstensi terpolarisasi yang benar. Kabel ekstensi terpolarisasi akan memerlukan penggunaan stopkontak dinding terpolarisasi. Steker kabel ekstensi akan masuk ke stopkontak dinding terpolarisasi hanya satu arah. Jika steker tidak masuk sepenuhnya ke stopkontak dinding, balikkan steker. Jika steker masih tidak masuk, hubungi teknisi listrik yang memenuhi syarat untuk memasang stopkontak dinding yang tepat. Jangan memodifikasi steker alat, stopkontak kabel ekstensi, atau steker kabel ekstensi dengan cara apa pun.
4. Untuk mencegah kabel alat terputus dari kabel ekstensi selama pengoperasian, buat simpul dengan kedua kabel seperti yang ditunjukkan pada Tabel 1.

   Tabel 1. Metode Mengamankan Kabel Ekstensi


   (A) Ikat kabel seperti yang ditunjukkan


   (B) Hubungkan steker dan stopkontak
5. Jangan menyalahgunakan kabel. Jangan pernah menarik gergaji rantai tiang dengan kabel atau menarik kabel untuk melepaskannya dari stopkontak. Jauhkan kabel dari panas, minyak, dan ujung yang tajam.

Sengatan listrik dapat menyebabkan CEDERA BERAT atau KEMATIAN. Perhatikan peringatan ini:

• Jangan biarkan bagian mana pun dari gergaji rantai tiang bersentuhan dengan air saat sedang beroperasi. Jika alat menjadi basah saat dimatikan, lap kering sebelum memulai.
• Gunakan hanya kabel ekstensi berperingkat UL-, CSA-, atau ETL untuk penggunaan di luar ruangan, segala cuaca.
• Jangan gunakan kabel ekstensi lebih dari 100 kaki (30 m).
• Jangan menyentuh alat atau stekernya dengan tangan basah atau saat berdiri di air. Mengenakan sepatu bot karet menawarkan perlindungan.

TABEL KABEL EKSTENSI
Panjang Kabel:	Hingga 50 kaki (15 m)	+50 kaki - 100 kaki (+15 m - 30 m)
Ukuran Kawat Min. (A.W.G.):	16	14

Aturan Keselamatan Khusus untuk Gergaji Rantai Tiang

BAHAYA SENGATAN LISTRIK! – Untuk melindungi diri Anda dari sengatan listrik, jangan operasikan gergaji rantai tiang dalam jarak 50 kaki (15 m) dari kabel di atas kepala. Kegagalan untuk mengikuti instruksi ini dapat mengakibatkan cedera parah.

Tips Pengoperasian untuk Gergaji Rantai Tiang

• Perhatikan lokasi kabel ekstensi relatif terhadap alat. Saat mengoperasikan gergaji rantai tiang, berhati-hatilah agar tidak tersandung kabel.
• Jauhkan kabel dari rantai dan operator setiap saat.
• Jauhkan anak-anak, hewan, dan orang-orang di sekitar pada jarak yang aman dari gergaji rantai tiang dan kabel ekstensi.
• Hanya operator gergaji rantai tiang yang boleh berada di area kerja.
• Jangan gunakan gergaji rantai tiang untuk menebang pohon.
• Selalu gunakan dua tangan saat mengoperasikan gergaji rantai tiang. Genggam gergaji rantai tiang dengan aman dengan satu tangan pada pelatuk dan tangan lainnya pada tiang.
• Sebelum menghidupkan gergaji rantai tiang, pastikan rantai gergaji tidak bersentuhan dengan benda apa pun.
• Jangan biarkan gergaji rantai tiang bersentuhan dengan benda yang diarde seperti pipa, pagar, dan tiang logam.
• Jangan paksa gergaji rantai tiang saat memotong. Berikan tekanan ringan. Alat ini akan bekerja lebih efektif dan aman jika digunakan pada kecepatan yang dirancang untuknya.
• Gunakan sangat hati-hati saat memotong dahan yang berada di bawah tegangan. Ketika tegangan kayu dilepaskan, dahan dapat memantul kembali dan mengenai operator, menyebabkan cedera parah atau kematian.
• Jangan membawa unit yang terpasang. Bawa gergaji rantai tiang dari satu tempat ke tempat lain dengan unit yang tidak terpasang. Selama pengangkutan, pegang tiang pada titik keseimbangannya (dekat dengan ujung gergaji), dengan batang pemandu dan rantai menghadap ke belakang.
• Jangan memotong semak kecil dan pohon muda dengan gergaji rantai tiang. Cabang-cabang kecil dapat tersangkut di rantai dan terlempar ke arah operator, yang dapat membuat operator kehilangan keseimbangan.
• Jauhkan semua bagian tubuh dari rantai gergaji.
• Jangan membuang bahan yang dipotong atau menahan bahan yang akan dipotong saat mata pisau bergerak. Pastikan sakelar mati saat membersihkan bahan yang macet. Rantai gergaji terus bergerak setelah sakelar dimatikan. Kelalaian sesaat saat mengoperasikan gergaji tiang jangkauan panjang dapat mengakibatkan cedera serius.
• Bawa gergaji tiang jangkauan panjang dengan pegangan dengan rantai gergaji berhenti. Saat mengangkut atau menyimpan gergaji tiang jangkauan panjang, selalu pasang penutup perangkat rantai gergaji. Penanganan yang tepat dari gergaji tiang jangkauan panjang akan mengurangi kemungkinan cedera pribadi dari rantai gergaji.
• Pegang gergaji tiang jangkauan panjang hanya pada permukaan pegangan yang terisolasi, karena rantai gergaji dapat menyentuh kabel tersembunyi atau kabelnya sendiri. Rantai gergaji yang menyentuh kabel "hidup" dapat membuat bagian logam yang terbuka dari gergaji tiang jangkauan panjang menjadi "hidup" dan dapat menyebabkan operator mengalami sengatan listrik.
• Jauhkan kabel dari area pemotongan. Selama pengoperasian, kabel dapat tersembunyi di semak-semak dan dapat terpotong secara tidak sengaja oleh rantai gergaji.
• Jangan gunakan gergaji tiang jangkauan panjang dalam kondisi cuaca buruk, terutama saat ada risiko petir. Ini mengurangi risiko tersambar petir.
• Selalu gunakan pelindung kepala saat mengoperasikan gergaji tiang jangkauan panjang di atas kepala. Puing-puing yang jatuh dapat mengakibatkan cedera serius.

Tendangan Balik

Tendangan balik dapat terjadi ketika ujung atau ujung batang pemandu menyentuh suatu benda, atau ketika kayu menutup dan menjepit rantai gergaji di dalam potongan.

HINDARI KONTAK UJUNG BATANG PEMANDU DENGAN BENDA APAPUN. Dalam beberapa kasus, ketika ujungnya bersentuhan dengan suatu benda, hal itu dapat menyebabkan reaksi balik yang cepat, menendang batang pemandu ke atas dan ke belakang ke arah operator. Menjepit rantai gergaji di sepanjang bagian atas batang pemandu juga dapat mendorong batang pemandu dengan cepat kembali ke arah operator. Salah satu dari reaksi ini dapat menyebabkan Anda kehilangan kendali atas gergaji rantai tiang, yang dapat mengakibatkan cedera serius.

• Perangkat keselamatan tendangan balik pada gergaji rantai tiang ini mencakup rantai lewati dan batang pemandu tendangan balik rendah. Ini akan mengurangi, tetapi tidak sepenuhnya mencegah, tendangan balik. Ikuti tindakan pencegahan yang diperlukan yang ditunjukkan dalam manual operator ini untuk menghindari tendangan balik.
• Selalu gunakan dua tangan saat mengoperasikan gergaji rantai tiang, satu tangan menggenggam pelatuk dan tangan lainnya menggenggam tiang. Gunakan pegangan yang kuat. Ibu jari dan jari harus melingkari pelatuk dan tiang.
• Pastikan semua pelindung terpasang pada gergaji rantai tiang. Pastikan mereka dalam kondisi kerja yang baik.
• Jangan menjangkau terlalu jauh atau merentangkan lengan di atas tinggi bahu.
• Jaga pijakan dan keseimbangan yang kuat setiap saat.
• Jangan pernah mencoba memotong dua cabang secara bersamaan. Hanya potong satu per satu.
• Jangan menimbun ujung batang pemandu atau mencoba memotong dengan mengebor ujung batang pemandu ke dalam kayu.
• Waspadai pergeseran kayu atau kekuatan lain yang dapat menjepit rantai.
• Gunakan sangat hati-hati saat memasuki kembali potongan sebelumnya.
• Gunakan rantai dan batang pemandu tendangan balik rendah yang disertakan dengan gergaji rantai tiang ini. Hanya gunakan suku cadang pengganti asli Snow Joe^® + Sun Joe^® yang dirancang khusus untuk digunakan dengan gergaji rantai tiang ini.
• Jangan pernah menggunakan rantai yang tumpul atau longgar. Jaga agar rantai tetap tajam dan dikencangkan dengan benar.

Tindakan Pencegahan Pemangkasan Gergaji Rantai Tiang

• Jangan pernah berdiri tepat di bawah dahan yang Anda pangkas.
  Selalu posisikan diri Anda di luar jalur puing-puing yang jatuh.
• Jangan pernah berdiri di atas tangga atau jenis penyangga tidak stabil lainnya saat menggunakan gergaji rantai tiang.
• Jaga agar semua pegangan dan permukaan pegangan tetap bersih, kering, dan bebas dari minyak dan gemuk.
• Selalu gunakan kedua tangan untuk mengoperasikan gergaji rantai tiang. Berikan tekanan yang kuat dan stabil pada gergaji rantai tiang saat memotong, tetapi jangan mencoba memotong dahan yang diameternya lebih besar dari panjang batang pemandu.
• Jauhkan orang lain dan hewan peliharaan dari ujung pemotongan gergaji rantai tiang dan pada jarak yang aman dari area kerja.
• Jangan gunakan gergaji rantai tiang di dekat kabel, daya listrik, atau saluran telepon. Pertahankan jarak minimum 50 kaki (15 m) dari semua saluran listrik.

Simbol Keselamatan

Tabel berikut menggambarkan dan menjelaskan simbol keselamatan yang mungkin muncul pada produk ini. Baca, pahami, dan ikuti semua instruksi pada mesin sebelum mencoba merakit dan mengoperasikan.

Simbol	Deskripsi	Simbol	Deskripsi
	BACA MANUAL OPERATOR – Baca, pahami, dan ikuti semua instruksi dalam manual pengguna sebelum mencoba merakit dan mengoperasikan.		Jauhkan orang-orang di sekitar dan anak-anak pada jarak yang aman.
	PERINGATAN KESELAMATAN – Menunjukkan tindakan pencegahan, peringatan, atau bahaya.		Jangan biarkan unit terkena hujan atau kondisi basah.
	Kenakan alat pelindung diri, termasuk pakaian yang pas.		KENAKAN PELINDUNG MATA DAN PENDENGARAN – Untuk perlindungan terhadap cedera, kenakan pelindung telinga dan kacamata pengaman.
	Hindari kontak ujung batang pemandu dengan benda apa pun. Kontak ujung dapat menyebabkan batang pemandu bergerak tiba-tiba ke atas dan ke belakang, yang dapat menyebabkan cedera serius pada pengguna.		BAHAYA SENGATAN LISTRIK – Jaga jarak setidaknya 50 kaki (15 m) dari saluran listrik. Jangan menjangkau terlalu jauh. Jaga pijakan dan keseimbangan yang tepat setiap saat.
	MATA PISAU BERPUTAR – Jauhkan tangan dan kaki dari lubang saat gergaji berjalan.		Kenakan sarung tangan pelindung dan alas kaki anti selip saat menggunakan mesin dan menangani puing-puing.
	MATIKAN! Cabut steker dari stopkontak sebelum membersihkan atau melakukan pemeriksaan perawatan.		MATIKAN! Cabut steker dari stopkontak segera jika kabel rusak atau terpotong.
	Bagian yang berputar akan terus berjalan selama beberapa detik setelah Anda mematikan mesin.		Isolasi Ganda.

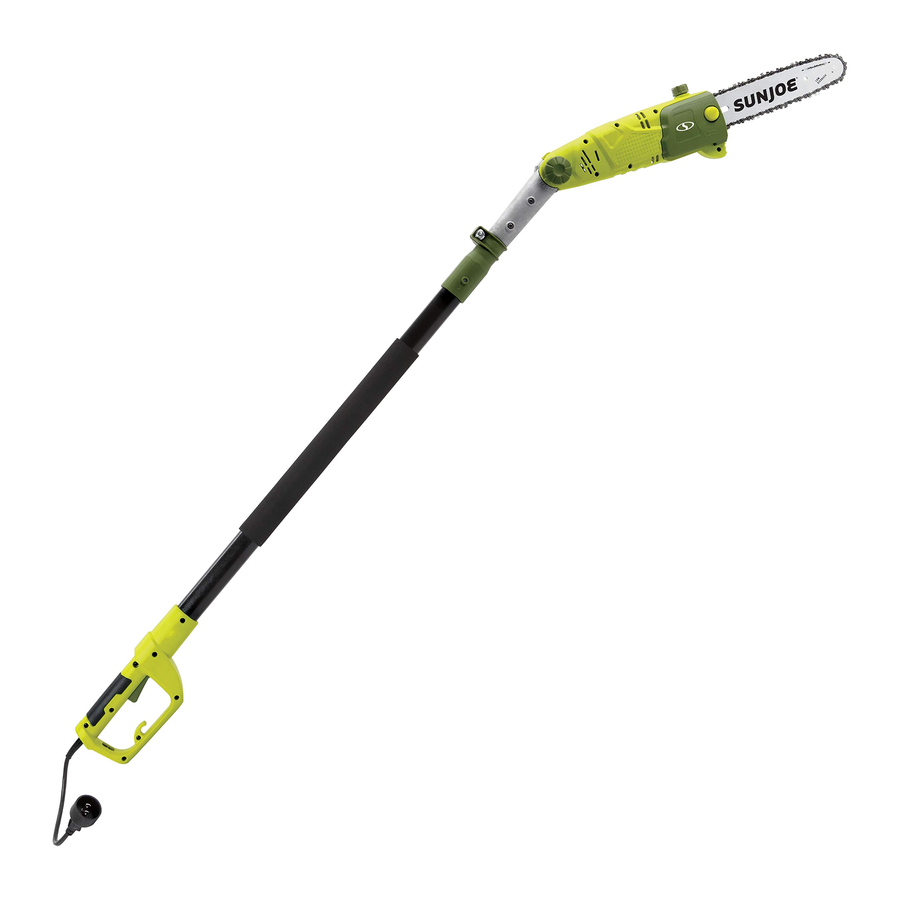

Kenali Gergaji Rantai Tiang Listrik Anda

Baca manual pemilik dan instruksi keselamatan dengan cermat sebelum mengoperasikan gergaji rantai tiang. Bandingkan ilustrasi di bawah ini dengan gergaji rantai tiang untuk membiasakan diri Anda dengan lokasi berbagai kontrol dan penyesuaian. Simpan manual ini untuk referensi di masa mendatang.

1. Batang pemandu 10 inci
2. Rantai 10 inci
3. Tutup tangki oli
4. Jendela indikator level oli
5. Mur pengunci cam untuk tiang teleskopik
6. Pegangan belakang
7. Kabel peralatan
8. Tombol kunci pengaman
9. Sakelar pelatuk
10. Kait penahan kabel ekstensi
11. Pegangan busa tiang
12. Pengunci cam untuk tiang teleskopik
13. Tombol penyesuaian kepala multi-sudut
14. Mur penutup ujung (di bawah tutup)
15. Penutup ujung rantai/sprocket
16. Tutup mur penutup ujung
17. Sarung batang pemotong
18. Kunci pas segi enam/obeng mata pisau

Data Teknis

Tegangan Terukur: 120V ~ 60 Hz
Daya: 8A
Kecepatan Tanpa Beban: 6000 rpm
Panjang Batang/Rantai: 10 inci (25,4 cm)
Ketebalan Pemotongan Maks: 9,5 inci (24,1 cm)
Direkomendasikan: 8,5 inci (21,6 cm)
Kepala Multi-Sudut: 0º hingga 30º
Poros Teleskopik: 5,8 kaki hingga 8,8 kaki (1,8 m hingga 2,7 m)
Jangkauan Atas: Hingga 15 kaki (4,6 m)
Kapasitas Tangki Oli: 2 fl oz (60 ml)
Berat Bersih: 7,9 lbs (3,6 kg)

Membongkar

Isi Karton

• Gergaji rantai tiang listrik
• Rantai 10 inci (25,4 cm)
• Batang pemandu 10 inci (25,4 cm)
• Kunci pas segi enam/obeng mata pisau ujung ganda
• Sarung batang pemotong
• Manual dengan kartu registrasi

1. Lepaskan gergaji rantai tiang dengan hati-hati dan periksa untuk memastikan bahwa semua item di atas tersedia.
2. Periksa produk dengan cermat untuk memastikan tidak ada kerusakan atau kerusakan yang terjadi selama pengiriman. Jika Anda menemukan bagian yang rusak atau hilang, JANGAN kembalikan unit ke toko. Silakan hubungi pusat layanan pelanggan Snow Joe^® + Sun Joe^® di 1-866-SNOWJOE (1-866-766-9563).
   CATATAN: Jangan membuang karton pengiriman dan bahan kemasan sampai Anda siap menggunakan gergaji rantai tiang listrik baru Anda. Kemasan terbuat dari bahan yang dapat didaur ulang. Buang bahan-bahan ini dengan benar sesuai dengan peraturan setempat.

Peralatan dan bahan kemasan bukanlah mainan. Jangan biarkan anak-anak bermain dengan kantong plastik, foil, atau bagian-bagian kecil. Barang-barang ini dapat tertelan dan menimbulkan risiko mati lemas!

Perakitan

Selalu kenakan sarung tangan tugas berat saat menangani batang dan rantai. Pasang batang dan rantai dengan sangat hati-hati agar tidak mengganggu keselamatan dan efisiensi mesin. Jika ragu, hubungi dealer Snow Joe^® + Sun Joe^® resmi atau hubungi pusat layanan pelanggan Snow Joe^® + Sun Joe^® di 1-866-SNOWJOE (1-866-766-9563).

Pembongkaran dan perakitan harus diselesaikan di permukaan yang rata dan stabil, dengan ruang yang cukup untuk memindahkan mesin dan kemasannya.

Jangan pernah menyalakan motor sebelum memasang batang pemandu, rantai, dan penutup rantai. Tanpa semua bagian ini terpasang, kopling dapat terlepas atau meledak, sehingga pengguna berisiko mengalami cedera serius.

Untuk menghindari cedera pribadi yang serius, baca dan pahami semua instruksi keselamatan yang diberikan.

Sebelum melakukan perawatan apa pun, pastikan alat dicabut dari sumber listrik. Kegagalan untuk mengindahkan peringatan ini dapat mengakibatkan cedera pribadi yang serius.

Memasang/Mengganti Batang Pemandu dan Rantai

Alat dan perlengkapan yang dibutuhkan:

• Kunci pas segi enam/obeng bilah ujung ganda (disediakan)
• Sarung tangan kerja tugas berat

CATATAN: Saat mengganti batang pemandu dan rantai, gunakan hanya suku cadang pengganti yang identik. Pastikan gergaji rantai tiang terputus dari sumber listrik sebelum melanjutkan pemasangan.

1. Dengan menggunakan obeng bilah ujung datar yang disediakan, lepaskan tutup mur penutup ujung dari penutup ujung rantai/sprocket untuk memperlihatkan mur penutup ujung (Gbr. 1 & 2).

   TIP: Saat mengganti rantai, geser sarung batang pemotong sementara untuk perlindungan tambahan.
2. Dengan menggunakan kunci pas segi enam yang disediakan, buka mur penutup ujung dan lepaskan penutup ujung rantai/sprocket (Gbr. 3 & 4).


3. Lepaskan batang pemotong dan rantai dari permukaan pemasangan (Gbr. 5).

4. Lepaskan rantai lama dari batang.
5. Bentangkan rantai gergaji baru dalam bentuk lingkaran dan luruskan setiap tekukan. SISI TAJAM GIGI HARUS MENGHADAP JAUH DARI ANDA KE ARAH ROTASI RANTAI YANG DITUNJUKKAN PADA BATANG PEMANDU .

   Jika gigi menghadap ke belakang, balikkan lingkaran (Gbr. 6).

6. Mulai dari ujung, pasang mata rantai penggerak ke dalam alur batang, sisakan lingkaran di bagian belakang batang. Rantai akan longgar sampai ditempatkan pada sprocket (Gbr. 7 & 8).


   CATATAN: Pastikan arah rantai

   Jika rantai dipasang terbalik, gergaji akan bergetar tidak normal dan tidak akan memotong.
7. Pegang rantai pada posisinya di batang dan letakkan lingkaran di sekitar sprocket. Pasang batang sejajar dengan permukaan pemasangan sehingga stud batang berada di slot panjang batang dan pin penyetel berada di lubang pin tegangan rantai (Gbr. 9).


8. Sesuaikan tegangan rantai sesuai kebutuhan dengan menyesuaikan sekrup penegang rantai dengan obeng bilah ujung datar yang disediakan. Pastikan untuk menyelaraskan sekrup penegang rantai dengan lubang pin (Gbr. 10).

9. Ganti penutup ujung rantai/sprocket dengan memasukkan tab belakang terlebih dahulu ke dalam slot tab belakang dan posisikan penutup ke kepala gergaji. Kencangkan mur penutup ujung, tetapi biarkan batang bebas bergerak untuk penyesuaian tegangan (Gbr. 11).

10. Hilangkan semua kelonggaran dari rantai dengan memutar sekrup penegang rantai searah jarum jam sampai rantai terpasang dengan pas ke batang dengan mata rantai penggerak di alur batang (Gbr. 12).

    CATATAN: Rantai dikencangkan dengan benar ketika tidak ada kendur di bagian bawah batang pemandu; rantai pas, tetapi dapat diputar dengan tangan tanpa mengikat. Untuk informasi lebih lanjut tentang penegangan rantai, lihat bagian perawatan yang dimulai.
11. Kencangkan mur penutup ujung menggunakan kunci pas segi enam (Gbr. 11), lalu ganti tutup mur penutup ujung untuk mengamankan penutup ujung rantai/sprocket (Gbr. 13).


CATATAN: Jika rantai terlalu kencang, rantai tidak akan berputar. Kendurkan sedikit mur penutup ujung dan putar penegang rantai 1/4 putaran berlawanan arah jarum jam. Angkat ujung batang pemandu ke atas dan kencangkan kembali mur penutup ujung. Pastikan rantai dapat diputar dengan tangan tanpa mengikat.

CATATAN: Rantai baru cenderung meregang; periksa tegangan rantai secara berkala, dan sesuaikan tegangan sesuai kebutuhan.

Operasi

Memulai dan Menghentikan

• Sebelum memulai gergaji, lepaskan tutup tangki oli dan tambahkan oli batang & rantai hingga bagian atas jendela level oli (Gbr. 14).


  Satu menit penggunaan akan menghabiskan sekitar 0,15 fl oz (4 ml) oli. Isi ulang saat level oli turun hingga 1/4 tangki.
  CATATAN: Gergaji rantai tiang listrik Anda dilengkapi dengan pompa oli otomatis untuk pelumasan batang dan rantai. Anda harus menambahkan oli batang dan rantai atau gergaji rantai tiang Anda tidak akan berfungsi.

• Memulai, menghentikan, dan memulai ulang motor listrik berulang kali dalam beberapa detik dapat menghasilkan panas yang besar dan merusak motor. Untuk melindungi masa pakai gergaji rantai tiang listrik Anda, selalu tunggu setidaknya lima detik setelah berhenti sebelum memulai ulang gergaji.

Pastikan rantai tidak bersentuhan dengan benda apa pun saat Anda menghidupkan motor.

Jauhkan tangan dari rantai. Letakkan tangan pada pegangan. Jangan menjangkau terlalu jauh.

Genggaman yang baik dan kuat pada alat menggunakan kedua tangan akan membantu Anda menjaga kendali. Saat menggunakan gergaji rantai tiang, letakkan satu tangan pada pegangan busa depan dan tangan lainnya pada pegangan belakang dengan ibu jari dan jari-jari Anda melingkari tiang dan pegangan. Genggaman yang kuat dikombinasikan dengan posisi pegangan yang tepat terhadap tubuh Anda akan membantu Anda menjaga kendali atas gergaji. Jangan lepaskan gergaji rantai tiang saat sedang beroperasi.

Jangan mengoperasikan gergaji rantai tiang di pohon, di tangga, atau di perancah. Menggunakan alat dalam kondisi seperti itu sangat berbahaya.

Rantai akan terus berputar selama beberapa detik setelah mematikan alat.

Jangan gunakan gergaji rantai tiang dalam kondisi basah. Berhati-hatilah saat memotong semak kecil, pohon muda, atau dahan yang tegang karena bahan yang tipis dan tegang dapat mengenai gergaji dan terlempar ke arah Anda, membuat Anda kehilangan keseimbangan, atau memantul kembali.

Jangan gunakan gergaji rantai tiang untuk memotong tanaman merambat dan/atau semak kecil.

Jangan biarkan keakraban dengan jenis alat ini menghalangi Anda untuk mengambil semua tindakan pencegahan yang diperlukan. Ingatlah bahwa kelalaian sepersekian detik saja sudah cukup untuk menyebabkan cedera serius.

Jangan memotong pohon di dekat kabel listrik.

Kegagalan melumasi rantai akan menyebabkan kerusakan pada batang dan rantai. Gunakan hanya oli batang dan rantai berkualitas baik yang dirancang khusus untuk digunakan dengan gergaji rantai. Satu menit penggunaan akan menghabiskan sekitar 0,15 fl oz. (4 ml) oli.

CATATAN: Adalah normal jika oli merembes dari gergaji saat tidak digunakan. Untuk mencegah rembesan, kosongkan tangki oli setelah setiap penggunaan. Saat menyimpan unit untuk jangka waktu yang lama (3 bulan atau lebih), pastikan rantai dilumasi ringan; ini akan mencegah karat pada rantai dan sproket batang.

Waspadai kabel saat mengoperasikan gergaji. Jauhkan kabel dari rantai. Berhati-hatilah agar tidak tersandung kabel ekstensi.

Tendangan balik dapat terjadi ketika rantai yang bergerak bersentuhan dengan benda di bagian atas ujung batang pemandu atau ketika kayu menutup dan menjepit gergaji rantai di potongan (Gbr. 15).


Kontak di bagian atas ujung batang pemandu dapat menyebabkan rantai menggali benda dan menghentikan rantai untuk sesaat. Hasilnya adalah reaksi balik secepat kilat, yang menendang batang pemandu ke atas dan ke belakang ke arah operator. Jika gergaji rantai terjepit di sepanjang bagian atas batang pemandu, batang pemandu dapat didorong dengan cepat kembali ke arah operator. Salah satu dari reaksi ini dapat menyebabkan hilangnya kendali atas gergaji, yang dapat membuat operator kehilangan keseimbangan dan mengakibatkan cedera serius. Jangan hanya mengandalkan perangkat keselamatan yang terpasang di gergaji. Sebagai pengguna, Anda harus mengambil beberapa tindakan pencegahan untuk menjaga pekerjaan pemotongan Anda bebas dari kecelakaan atau cedera.

1. Sebelum setiap sesi pemotongan, jalankan daftar periksa harian.
2. Hubungkan gergaji rantai tiang listrik ke stopkontak 120 V yang berfungsi menggunakan kabel daya ekstensi luar ruangan tugas berat, seperti Snow Joe^® + Sun Joe^® SJTW-A kabel ekstensi 14-gauge 50 kaki dengan ujung yang menyala (Model PJEXT50-B). Kunjungi sunjoe.com untuk memesan secara online atau hubungi 1-866-SNOWJOE (1-866-766-9563) untuk memesan melalui telepon.
3. Buat lingkaran di kabel daya dan dorong ke atas melalui lubang di pegangan dan di sekitar pengait penahan kabel (Gbr. 16), lalu sambungkan kabel ekstensi ke kabel alat.
4. Untuk menghidupkan alat (ON), tekan dan tahan tombol kunci pengaman (terletak di pegangan belakang) dengan ibu jari Anda, lalu tekan pelatuk dengan jari-jari Anda. Setelah alat berjalan, Anda dapat melepaskan tombol kunci pengaman (Gbr. 16).

5. Untuk mematikan alat (OFF), lepaskan sakelar pelatuk (Gbr. 16).
   CATATAN: Jangan tekan sakelar pelatuk sampai Anda siap untuk membuat potongan.

Menyesuaikan Tiang Teleskopik

1. Lepaskan gergaji dari sumber listrik.
2. Lepaskan klip kunci cam untuk melepaskan tiang (Gbr. 17).


3. Perpanjang tiang ke panjang yang diinginkan (Gbr. 18).

   CATATAN: Dorong tiang ke arah satu sama lain untuk memperpendek tiang atau tarik menjauh satu sama lain untuk memperpanjang tiang. Hanya perpanjang tiang ke panjang minimum yang diperlukan untuk mencapai dahan yang akan dipotong.
4. Kunci tiang pada posisinya dengan menutup kunci cam (Gbr. 19), dan pastikan tiang aman. Jika tiang teleskop saat kunci cam ditutup, mur mungkin perlu dikencangkan.


Kegagalan mengunci kunci cam tiang teleskopik seperti yang diarahkan dapat mengakibatkan cedera diri.

Mengencangkan Baut

Baut penahan mungkin perlu dikencangkan untuk mengamankan tiang teleskopik pada tempatnya.

1. Lepaskan klip kunci cam. Menggunakan kunci pas segi enam, kencangkan mur kunci cam, lalu tutup kunci cam. Pastikan tiang aman. Kunci pas mungkin diperlukan untuk melonggarkan mur kunci cam jika Anda perlu menyesuaikan tiang ke ketinggian yang berbeda (Gbr. 20).


Menyesuaikan Kepala Multi-Sudut

Kepala gergaji rantai tiang dapat diputar untuk sudut pemotongan yang berbeda dari 0º hingga 30º.

1. Lepaskan gergaji rantai tiang dari sumber listrik.
2. Putar dial penyesuaian kepala multi-sudut berlawanan arah jarum jam untuk melonggarkan kepala (Gbr. 21).


3. Sesuaikan kepala ke posisi yang diinginkan (Gbr. 22).


4. Putar dial searah jarum jam untuk mengencangkan dan mengamankan kepala di tempatnya (Gbr. 23).


CATATAN: Kegagalan mengamankan dial penyesuaian kepala dengan benar dapat mengakibatkan cedera diri dan/atau kerusakan properti.

Tips Memotong

Posisi Memotong yang Benar

• Seimbangkan berat badan Anda dengan kedua kaki di tanah yang kokoh.
• Tubuh Anda harus selalu berada di sebelah kiri garis rantai.
• Aplikasi pemotongan yang paling umum adalah memposisikan unit pada sudut 60° atau kurang tergantung pada situasi spesifik (Gbr. 24).


  Seiring bertambahnya sudut poros gergaji rantai tiang terhadap tanah, kesulitan dalam membuat potongan pertama (dari bagian bawah dahan) meningkat.

Prosedur Pemotongan Dasar

Unit ini dirancang untuk memangkas cabang dan dahan kecil hingga diameter 9,5 inci (24,1 cm) tergantung pada jenis kayunya. Latih memotong beberapa dahan kecil menggunakan teknik berikut untuk mendapatkan "rasa" menggunakan gergaji sebelum Anda memulai operasi menggergaji yang besar.

• Ambil posisi yang benar di depan pohon dengan gergaji dalam keadaan MATI (OFF) (Gbr. 24).
• Tekan pelatuk dan biarkan rantai berakselerasi hingga kecepatan penuh sebelum memasuki potongan.
• Jaga agar gergaji tetap berjalan selama Anda memotong; pertahankan kecepatan yang stabil.
• Biarkan rantai memotong untuk Anda; berikan hanya tekanan ke bawah yang ringan. Jika Anda memaksakan potongan, kerusakan pada batang, rantai, atau unit dapat terjadi.
• DORONG dan TARIK – Gaya reaksi ini selalu berlawanan dengan arah rantai bergerak ketika bersentuhan dengan kayu. Dengan demikian, operator harus siap untuk mengendalikan TARIKAN saat memotong di tepi bawah batang, dan DORONGAN saat memotong di sepanjang tepi atas.
• Jangan berikan tekanan pada gergaji di akhir potongan.

Pemangkasan

Pemangkasan adalah proses memotong dahan dari pohon hidup.

• Singkirkan cabang-cabang panjang dalam beberapa tahap.
• Potong cabang-cabang yang lebih rendah terlebih dahulu untuk memberikan lebih banyak ruang bagi cabang-cabang atas untuk jatuh.
• Saat memangkas pohon, penting untuk tidak membuat potongan akhir di sebelah dahan atau batang utama sampai Anda memotong dahan yang terletak paling jauh. Ini akan mengurangi berat dan mencegah pengelupasan kulit dari anggota utama.
• Potong bagian bawah cabang 1/3 untuk potongan pertama Anda. Potongan kedua Anda harus memotong bagian atas untuk menjatuhkan cabang (Gbr. 25). Bersiaplah untuk menyeimbangkan berat gergaji rantai tiang saat dahan jatuh.


• Sekarang buat potongan akhir Anda dari sisi atas cabang dengan halus dan rapi terhadap anggota utama sehingga kulit akan tumbuh kembali untuk menutup luka.
• Lepaskan sakelar pemicu ON/OFF (HIDUP/MATI) segera setelah potongan selesai. Kegagalan untuk mengikuti prosedur pemotongan yang benar akan mengakibatkan batang dan rantai terikat dan terjepit atau terperangkap di dalam dahan.

Pemotongan Dahan

Pemotongan dahan adalah proses menghilangkan cabang dari pohon yang tumbang.

• Anda harus memotong dahan satu per satu. Singkirkan dahan yang dipotong dari area kerja sesering mungkin untuk membantu menjaga area kerja tetap bersih dan aman.
• Potong cabang yang berada di bawah tegangan dari bawah ke atas untuk menghindari pengikatan gergaji rantai tiang.
• Jaga agar pohon tetap berada di antara Anda dan gergaji rantai tiang saat memotong dahan. Potong dari sisi pohon yang berlawanan dengan cabang yang Anda potong.

Jika Gergaji Terjepit atau Terperangkap

1. Tunggu hingga bilah berhenti, tunggu lima menit agar gergaji menjadi dingin, cabut kabel daya, dan kenakan sarung tangan untuk melindungi tangan Anda dari gigi rantai.
2. Jika Anda dapat menjangkau dahan dari tanah, angkat dahan sambil memegang gergaji. Ini akan melepaskan "jepitan" dan membebaskan gergaji.
3. Jika gergaji masih terperangkap, hubungi profesional untuk mendapatkan bantuan.

Minimalkan Tendangan Balik

Tendangan balik dapat terjadi ketika rantai yang bergerak bersentuhan dengan suatu objek di bagian atas ujung batang pemandu atau ketika kayu menutup dan menjepit gergaji rantai tiang di dalam potongan. Kontak di bagian atas ujung batang pemandu dapat menyebabkan rantai menggali ke dalam objek dan menghentikan rantai sesaat. Hasilnya adalah reaksi balik secepat kilat, yang menendang batang pemandu ke atas dan ke belakang ke arah operator. Jika gergaji rantai tiang terjepit di sepanjang bagian atas batang pemandu, batang pemandu dapat didorong dengan cepat kembali ke arah operator. Salah satu dari reaksi ini dapat menyebabkan hilangnya kendali gergaji, yang dapat mengakibatkan cedera serius. Jangan hanya mengandalkan perangkat keselamatan yang terpasang di gergaji. Sebagai pengguna gergaji rantai tiang, Anda harus mengambil beberapa langkah untuk menjaga pekerjaan pemotongan Anda bebas dari kecelakaan atau cedera.

Ambil tindakan pencegahan berikut untuk meminimalkan tendangan balik:

• Sebelum Anda menghidupkan unit, pastikan gergaji rantai tiang tidak bersentuhan dengan objek apa pun.
• Selalu pegang tiang dan pegangan dengan kuat dengan kedua tangan saat unit berjalan. Letakkan satu tangan di tiang dan tangan Anda yang lain di pegangan belakang dengan ibu jari dan jari-jari Anda melingkari tiang dan pegangan. Genggaman yang kuat dikombinasikan dengan posisi pegangan yang tepat terhadap tubuh Anda akan membantu Anda mempertahankan kendali atas gergaji jika terjadi tendangan balik.
• Pastikan area tempat Anda memotong bebas dari halangan.
• Jangan biarkan area zona bahaya tendangan balik dari batang pemandu bersentuhan dengan kayu gelondongan, cabang, pagar, atau halangan lain yang dapat terkena saat Anda mengoperasikan gergaji rantai tiang (Gbr. 15).
• Selalu potong dengan unit yang berjalan dengan kecepatan penuh. Tekan sepenuhnya pemicu ON/OFF (HIDUP/MATI) dan pertahankan kecepatan pemotongan yang stabil.
• Kenakan sarung tangan anti selip untuk cengkeraman dan perlindungan maksimum.
• Perpanjang tiang hanya sepanjang yang diperlukan untuk mencapai potongan dahan. Jangan memperpanjang pegangan belakang di atas tinggi pinggang.

Pemeliharaan

Silakan hubungi dealer Snow Joe^® + Sun Joe^® resmi atau hubungi pusat layanan pelanggan Snow Joe^® + Sun Joe^® di 1-866-SNOWJOE (1-866-766-9563) untuk semua operasi pemeliharaan yang tidak diantisipasi dalam manual ini. Setiap operasi yang dilakukan di pusat layanan yang tidak sah atau oleh personel yang tidak memenuhi syarat akan sepenuhnya membatalkan garansi.

Untuk keselamatan Anda dan orang lain:

• Pemeliharaan yang benar sangat penting untuk menjaga efisiensi dan keamanan asli mesin dari waktu ke waktu.
• Kencangkan semua mur, baut, dan sekrup untuk memastikan peralatan dalam kondisi kerja yang aman.
• Jangan pernah menggunakan mesin dengan suku cadang yang aus atau rusak.
  Suku cadang yang rusak harus diganti dan tidak pernah diperbaiki.
• Hanya gunakan suku cadang pengganti Snow Joe^® + Sun Joe^® asli. Suku cadang yang tidak memiliki kualitas yang sama dapat merusak peralatan secara serius, membahayakan keselamatan, dan membatalkan garansi.

  Selalu cabut kabel daya sebelum melakukan penyesuaian, pemeliharaan, atau perbaikan apa pun pada gergaji rantai tiang Anda.
• Gunakan sarung tangan pelindung saat menangani batang dan rantai.
• Jaga agar batang tetap terbungkus dalam sarungnya, kecuali saat bekerja langsung pada batang atau rantai.
• Jangan pernah membuang oli atau bahan pencemar lainnya di tempat yang tidak sah.

Pendinginan Motor

Untuk menghindari panas berlebih dan kerusakan pada motor, selalu jaga agar lubang ventilasi pendingin tetap bersih dan bebas dari serbuk gergaji dan kotoran.

Ketegangan Rantai

Periksa ketegangan rantai sebelum menggunakan gergaji saat rantai dingin. Ketegangan yang benar dari rantai dingin adalah ketika tidak ada kelonggaran di bagian bawah batang pemandu; rantai pas, tetapi Anda dapat memutarnya dengan tangan tanpa mengikat.
Selama operasi gergaji normal, suhu rantai akan meningkat. Tautan penggerak dari rantai hangat yang dikencangkan dengan benar akan menggantung sekitar 0,050 inci (1,25 mm) di luar alur batang (Gbr. 26). Ketahuilah bahwa rantai yang dikencangkan saat hangat, mungkin terlalu kencang saat dingin. Periksa "ketegangan dingin" sebelum penggunaan berikutnya. Rantai harus dikencangkan kembali setiap kali bagian datar pada tautan penggerak menggantung di luar alur batang (Gbr. 26).

CATATAN: Rantai baru cenderung meregang. Periksa ketegangan rantai secara berkala dan kencangkan kembali sesuai kebutuhan.

Mur dan Sekrup

Periksa secara berkala bahwa semua mur dan sekrup dikencangkan dengan aman. Periksa apakah kunci bubungan yang mengontrol tiang teleskopik utuh dan berfungsi dengan baik.

Pengasahan Rantai

Untuk memastikan gergaji rantai bekerja dengan aman dan efisien, penting agar komponen pemotongan diasah dengan baik. Sangat disarankan untuk mengganti rantai setelah kehilangan kemampuannya untuk memotong dengan bersih dan aman. Namun, dimungkinkan untuk mengasah rantai yang ada jika pengasahan dilakukan dengan hati-hati. Setiap pekerjaan pada rantai dan batang memerlukan pengalaman khusus dan alat khusus. Untuk tujuan keamanan, kami menyarankan Anda menghubungi dealer Snow Joe^® + Sun Joe^® resmi atau hubungi pusat layanan pelanggan Snow Joe^® + Sun Joe^® di 1-866-SNOWJOE (1-866-766-9563).

Pengasahan diperlukan ketika:

• serbuk gergaji terlihat seperti debu;
• pemotongan menjadi lebih sulit;
• potongan tidak lurus;
• getaran meningkat.

Pusat layanan resmi akan mengasah rantai menggunakan alat yang tepat untuk memastikan penghilangan material minimum dan ketajaman yang merata pada semua tepi pemotongan.

Jika Anda mengasah rantai sendiri, gunakan kikir bagian bulat khusus dengan diameter yang tepat tergantung pada jenis rantai (lihat "Tabel Pemeliharaan Rantai"). Anda memerlukan sejumlah keterampilan dan pengalaman tertentu untuk menghindari kerusakan pada tepi pemotongan.

Asah rantai sebagai berikut (Gbr. 27):

• Amankan batang dengan kuat, dengan rantai terpasang, di dalam catok yang sesuai.
• Kencangkan rantai jika longgar.
• Pasang kikir di dalam pemandu dan kemudian masukkan ke dalam gigi pada sudut konstan dari tepi pemotongan.
• Asah dengan gerakan maju beberapa kali dan ulangi ini pada semua tepi pemotongan yang menghadap ke arah yang sama (kanan atau kiri).
• Untuk memindahkan rantai ke depan, gunakan obeng.
• Balikkan batang di dalam catok dan ulangi pada semua tepi pemotongan lainnya.
• Periksa apakah gigi pembatas kedalaman tidak menonjol lebih jauh dari alat inspeksi dan kikir bagian yang menonjol dengan kikir datar, bulatkan tepinya (Gbr. 27).

• Setelah mengasah, hilangkan semua bekas pengikiran dan debu serta lumasi rantai dalam bak oli. Ganti rantai setiap kali:
  • panjang tepi pemotongan berkurang menjadi 5 mm atau kurang;
  • terlalu banyak celah antara tautan dan paku keling.

Pemeliharaan Batang Pemandu

Ketika batang pemandu menunjukkan tanda-tanda keausan, balikkan pada gergaji untuk mendistribusikan keausan untuk masa pakai batang maksimum. Bulu atau gerinda pada rel batang adalah proses normal keausan batang. Anda harus menghaluskan kesalahan tersebut dengan kikir segera setelah terjadi.

Ganti batang dengan salah satu kesalahan berikut:

• keausan di dalam rel batang yang memungkinkan rantai tergeletak ke samping
• batang pemandu bengkok
• rel retak atau patah
• rel yang melebar

Balikkan gergaji, periksa bagian bawah batang pemandu, dan pastikan bahwa lubang pelumasan dan alur rantai bebas dari kotoran.
Anda dapat membeli suku cadang pengganti untuk gergaji rantai tiang listrik Sun Joe^® SWJ803E Anda dengan memesan secara online di sunjoe.com atau, untuk memesan melalui telepon, hubungi layanan pelanggan Snow Joe^® + Sun Joe^® di 1-866-SNOWJOE (1-866-766-9563).

Sproket Rantai

Periksa secara teratur kondisi sproket dan ganti jika keausan melebihi 0,5 mm (Gbr. 28).

Jangan memasang rantai baru dengan sproket yang aus atau sebaliknya. melakukan penyesuaian, pemeliharaan, atau perbaikan apa pun pada gergaji rantai tiang Anda.

Pemecahan Masalah

Tips Pemecahan Masalah

Sebagian besar kesulitan mudah diperbaiki. Konsultasikan tabel pemecahan masalah untuk masalah umum dan solusinya. Jika Anda terus mengalami masalah atau memerlukan perbaikan di luar penyesuaian kecil ini, silakan hubungi 1-866-SNOWJOE (1-866-766-9563) untuk mendapatkan bantuan.

Selalu cabut kabel daya sebelum melakukan penyesuaian, perawatan, atau perbaikan apa pun pada gergaji rantai tiang Anda.

Tabel Pemecahan Masalah

Masalah	Tindakan Korektif
Motor gergaji gagal menyala	Periksa apakah Anda telah memasang kabel ekstensi dengan benar ke dalam wadah kabel daya gergaji tiang dan apakah Anda telah mencolokkan kabel ekstensi ke stopkontak 120 V yang berfungsi. Pastikan Anda menekan dan menahan tombol kunci pengaman sepenuhnya sebelum menekan sakelar pemicu ON/OFF (ON/OFF).
Gergaji berjalan, tetapi kecepatan rantai rendah	Rantai terlalu kencang; kencangkan kembali.
Bilah dan rantai berjalan panas dan berasap	Tegangan rantai terlalu kencang; kencangkan kembali. Tangki oli rantai kosong; isi ulang. Lubang pelumasan tersumbat; bersihkan.
Motor gergaji berjalan, tetapi rantai tidak berputar	Tegangan rantai terlalu kencang; kencangkan kembali. Bilah pemandu atau rantai rusak; periksa dan ganti bagian yang rusak.

Daftar Periksa Harian, Pembersihan, dan Penyimpanan

Daftar Periksa Harian

Untuk membantu menjaga gergaji rantai tiang listrik Anda agar kinerjanya optimal, kami sarankan Anda menyelesaikan daftar periksa ini sebelum setiap sesi kerja.

Jangan colokkan kabel daya sampai Anda menyelesaikan semua pemeriksaan harian.

• Periksa apakah ada kerusakan yang terlihat pada rantai, bilah pemandu, atau rumah motor.
• Periksa port oli dan rel bilah pemandu dan bersihkan untuk menghilangkan kotoran apa pun.
• Periksa tegangan rantai.
• Periksa ketajaman gigi rantai.
• Periksa level oli bilah dan rantai; isi hanya dengan oli rantai baru yang diformulasikan khusus untuk gergaji rantai.

CATATAN: Jika Anda melihat sesuatu yang tidak biasa, seperti getaran atau suara aneh, segera matikan gergaji (OFF). Lepaskan kabel daya dan periksa gergaji apakah ada kerusakan.

Jika Anda tidak dapat menemukan penyebab masalah atau tidak yakin apa yang harus dilakukan, periksakan gergaji oleh dealer Snow Joe^® + Sun Joe^® resmi atau hubungi pusat layanan pelanggan Snow Joe^® + Sun Joe^® di 1-866-SNOWJOE (1-866-766-9563) sebelum menggunakannya.

• Lepaskan kabel daya dan tunggu setidaknya lima menit hingga gergaji menjadi dingin sebelum melakukan servis atau menyimpan unit Anda.
• Jika Anda menjatuhkan gergaji, periksa dengan cermat apakah ada kerusakan. Jika bilah pemandu bengkok, rumah retak, pegangan patah, atau jika Anda melihat kondisi lain yang dapat memengaruhi pengoperasian gergaji, JANGAN GUNAKAN alat tersebut. Sebagai gantinya, periksakan di dealer Snow Joe^® + Sun Joe^® resmi atau hubungi pusat layanan pelanggan Snow Joe^® + Sun Joe^® di 1-866-SNOWJOE (1-866-766-9563).

Pembersihan

Gunakan hanya sabun lembut dan kain lembap untuk membersihkan gergaji rantai tiang. Jangan pernah membiarkan cairan masuk ke dalam rumah motor dan JANGAN PERNAH merendam bagian mana pun dari rumah gergaji dalam cairan.

Penyimpanan

• Pastikan penutup bilah pemandu terpasang saat menyimpan.
• Jangan menyimpan gergaji rantai tiang di dekat bahan kimia, seperti pupuk atau pelarut keras lainnya. Jangan memaparkan bagian plastik unit ke cairan rem, bensin, produk berbasis minyak bumi, minyak penetrasi, atau sejenisnya. Produk-produk ini seringkali sangat korosif dan dapat menyebabkan kerusakan permanen, melemahkan, atau menghancurkan bagian plastik gergaji rantai tiang Anda.
• Saat tidak digunakan, gergaji rantai tiang listrik Anda harus disimpan di dalam ruangan di tempat yang kering dan tinggi atau terkunci, jauh dari jangkauan anak-anak.

Dukungan

Jika gergaji rantai tiang listrik Sun Joe^® SWJ803E Anda memerlukan servis atau perawatan, silakan hubungi 1-866-SNOWJOE (1-866-766-9563) untuk mendapatkan bantuan.

Nomor Model dan Seri

Saat menghubungi perusahaan, memesan ulang suku cadang, atau mengatur servis dari dealer resmi, Anda perlu memberikan nomor model dan seri, yang dapat ditemukan pada stiker yang terletak di rumah unit. Salin nomor-nomor ini ke ruang yang disediakan di bawah ini.

Referensi

• Cordless + Electric Snow, Lawn and Garden Outdoor Tools | Snow Joe® | Sun Joe® | Aqua Joe®

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh SunJoe SWJ803E - Panduan Gergaji Rantai Tiang Listrik

Bahasa yang tersedia
