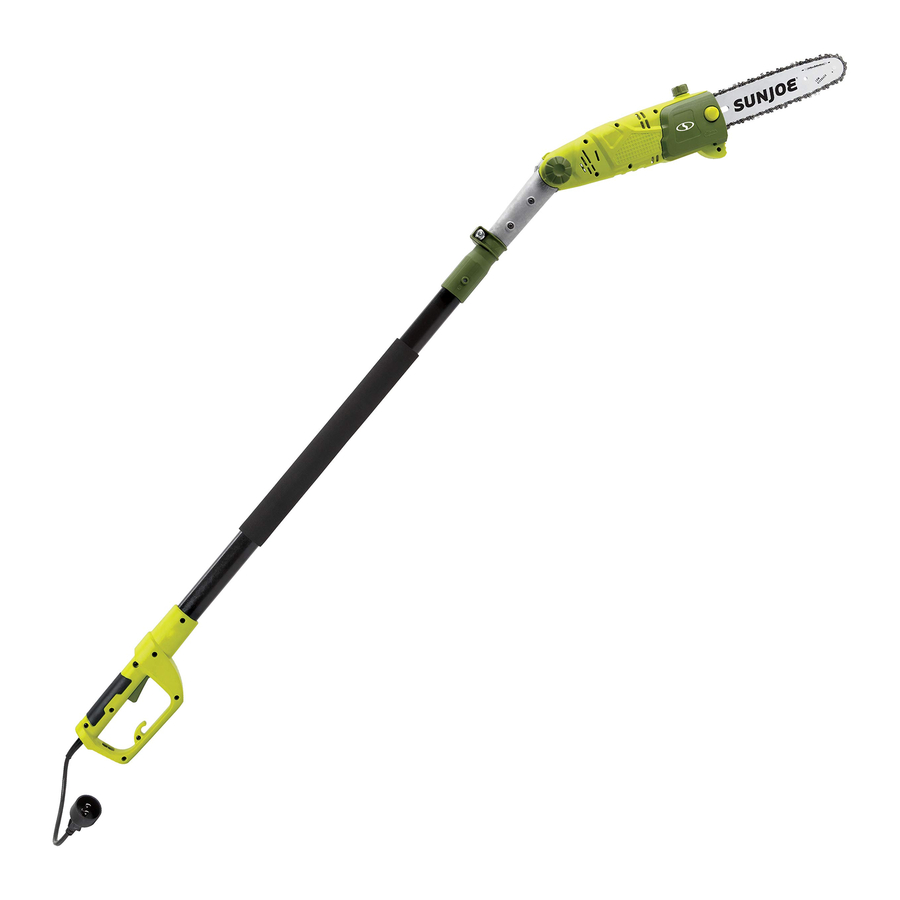

SunJoe SWJ803E - Elektrinio poliaus grandininio pjūklo vadovas

SVARBIOS saugos instrukcijos

Visi operatoriai privalo perskaityti šias instrukcijas prieš naudojimą

Visada laikykitės šių saugos nurodymų. Nesilaikant šių nurodymų, galite sunkiai susižaloti arba mirti.

Tai rodo pavojingą situaciją, kuri, jei nesilaikysite nurodymų, gali sukelti rimtų sužalojimų arba mirtį.

Tai rodo pavojingą situaciją, kurios, jei nepavyks išvengti, galite sunkiai susižaloti arba mirti.

Tai rodo pavojingą situaciją, kurios, jei nepavyks išvengti, galite lengvai arba vidutiniškai susižaloti.

Bendras saugumas

Naudojant elektrinius sodo įrankius, visada reikia laikytis pagrindinių saugos priemonių, kad sumažintumėte gaisro, elektros smūgio ir sužalojimų riziką, įskaitant šias:

1. Laikykite apsaugas vietoje – Apsauginės apsaugos turi būti periodiškai tikrinamos, siekiant užtikrinti, kad jos tinkamai pritvirtintos ir veikia tinkamai.
2. Pašalinkite reguliavimo raktus ir veržliarakčius – Prieš įjungdami pjūklą, patikrinkite, ar reguliavimo veržliarakčiai pašalinti.
3. Laikykite darbo zoną švarią ir gerai apšviestą – Po kiekvieno pjovimo pašalinkite šakas ir galūnes iš darbo zonos. Netvarkingos vietos sukelia nelaimingus atsitikimus.
4. Nenaudokite pavojingoje aplinkoje – Nenaudokite elektrinių įrankių drėgnose ar šlapiose vietose.
5. Nenaudokite poliaus grandininio pjūklo lyjant.
6. Laikykite pašalinius asmenis ir vaikus atokiau – Visi pašaliniai asmenys, įskaitant vaikus ir naminius gyvūnus, turėtų būti laikomi saugiu atstumu nuo darbo zonos.
7. Nenaudokite įrankio per jėgą – Jis atliks darbą efektyviai ir saugiai, jei bus naudojamas tokiu greičiu, kuriam jis buvo sukurtas.
8. Naudokite tinkamą įrankį – Nenaudokite įrankio ar bet kokio priedo per jėgą, kad atliktumėte darbą, kuriam jie nebuvo sukurti.
9. Dėvėkite tinkamus drabužius – Nedėvėkite laisvų drabužių ar papuošalų, nes tokie daiktai gali įstrigti į judančias dalis. Dirbant lauke su elektriniais įrankiais, rekomenduojama naudoti tvirtas gumines pirštines, tvirtą neslystantį apavą ir prigludusius drabužius.
10. Dėvėkite apsauginius galvos apdangalus, kad sulaikytumėte ilgus plaukus.
11. Visada dėvėkite apsauginius akinius ir ausų apsaugas, kad apsaugotumėte akis ir ausis – Kasdieniai akiniai turi tik smūgiams atsparius lęšius ir neužtikrina tokios pačios apsaugos kaip apsauginiai akiniai.
12. Dėvėkite veido arba dulkių kaukes – Jei pjovimo operacija yra dulkėta, rekomenduojama naudoti veido arba dulkių kaukę, specialiai sukurtą filtruoti mikroskopines daleles.
13. Nepersistenkite – Visada išlaikykite tinkamą atramą ir pusiausvyrą.
14. Prižiūrėkite įrankius atsargiai – Laikykite įrankius aštrius ir švarius, kad jie veiktų geriausiai ir saugiausiai. Laikykitės tepimo ir priedų keitimo instrukcijų.
15. Atjunkite įrankį – Atjunkite poliaus grandininį pjūklą nuo maitinimo šaltinio, kai nenaudojate, prieš atlikdami techninę priežiūrą, transportuodami arba keisdami grandinę ar kitus priedus.
16. Sumažinkite netyčinio paleidimo riziką – Prieš įjungdami įrankį į maitinimo šaltinį, įsitikinkite, kad jungiklis yra OFF (išjungta) padėtyje.
17. Naudokite rekomenduojamus priedus – Dėl rekomenduojamų priedų kreipkitės į savininko vadovą. Netinkamų priedų naudojimas gali sukelti sužalojimų riziką.
18. Patikrinkite, ar nėra pažeistų dalių – Prieš kiekvieną naudojimą pataisykite arba pakeiskite bet kurią pažeistą apsaugą ar dalį. Be to, patikrinkite, ar judančios dalys yra sulygiuotos, ar judančios dalys neužstrigusios, ar dalys nesulūžusios ir ar nėra kitų sąlygų, kurios gali turėti įtakos įrankio veikimui.
19. Niekada nepalikite įrankio be priežiūros, kol jis veikia – Išjunkite maitinimą ištraukdami maitinimo laidą tiesiai iš lizdo. Nepalikite pjūklo, kol pjovimo juosta visiškai sustos.
20. Venkite netyčinio paleidimo – Neneškite poliaus grandininio pjūklo pirštu ant jungiklio.
21. Nesuimkite atviro pjovimo ašmenų arba pjovimo kraštų, kai pakeliate arba laikote pjūklą – Kai nenaudojate, būtinai įdėkite pjovimo juostą į apsauginį apvalkalą.
22. Būkite budrūs – Stebėkite, ką darote. Vadovaukitės sveiku protu. Nenaudokite poliaus grandininio pjūklo, kai esate pavargę.
23. Laikykite nenaudojamą įrankį patalpoje – Kai nenaudojate, prietaisai turėtų būti laikomi patalpoje sausoje ir aukštoje arba užrakintoje vietoje, nepasiekiamoje vaikams.

IŠSAUGOKITE ŠIAS INSTRUKCIJAS

Elektros sauga

1. Grandinės (grandinėse) arba lizduose, kurie bus naudojami poliaus grandininiam pjūklui, turėtų būti numatyta įžeminimo grandinės pertraukiklio (GFCI) apsauga. Yra lizdų su įmontuota GFCI apsauga, kuriuos galima naudoti šiai saugos priemonei.
2. Kad išvengtumėte elektros smūgio, naudokite tik su lauko sąlygoms tinkamu ilginamuoju laidu, pvz., SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A arba SJTOW-A. Prieš naudodami patikrinkite, ar ilginamasis laidas yra geros būklės. Naudodami ilginamąjį laidą, įsitikinkite, kad naudojate pakankamai storą laidą, kad jis galėtų perduoti srovę, kurią naudos jūsų gaminys. Per plonas laidas sukels įtampos sumažėjimą, dėl kurio sumažės galia ir perkais.
3. Kad sumažintumėte elektros smūgio riziką, šis prietaisas turi poliarizuotą kištuką (t. y. vienas kontaktas yra platesnis už kitą). Naudokite šį prietaisą tik su poliarizuotu UL-, CSA- arba ETL įvertintu ilginamuoju laidu, skirtu naudoti lauke bet kokiomis oro sąlygomis. Prietaiso kištukas į poliarizuotą ilginamąjį laidą tilps tik vienu būdu. Jei prietaiso kištukas visiškai netelpa į ilginamąjį laidą, apverskite kištuką. Jei kištukas vis tiek netelpa, įsigykite tinkamą poliarizuotą ilginamąjį laidą. Poliarizuotam ilginamajam laidui reikės naudoti poliarizuotą sieninį lizdą. Ilginamojo laido kištukas į poliarizuotą sieninį lizdą tilps tik vienu būdu. Jei kištukas visiškai netelpa į sieninį lizdą, apverskite kištuką. Jei kištukas vis tiek netelpa, kreipkitės į kvalifikuotą elektriką, kad jis įrengtų tinkamą sieninį lizdą. Jokiu būdu nekeiskite prietaiso kištuko, ilginamojo laido lizdo arba ilginamojo laido kištuko.
4. Kad prietaiso laidas neatsijungtų nuo ilginamojo laido veikimo metu, suriškite abu laidus mazgu, kaip parodyta 1 lentelėje.

   1 lentelė. Ilginamojo laido tvirtinimo būdas


   (A) Suriškite laidą, kaip parodyta


   (B) Prijunkite kištuką ir lizdą
5. Nenaudokite laido netinkamai. Niekada netraukite poliaus grandininio pjūklo už laido ir netraukite laido, kad atjungtumėte jį nuo lizdo. Laikykite laidą atokiau nuo karščio, alyvos ir aštrių kraštų.

Elektros smūgis gali sukelti SUNKIUS SUŽALOJIMUS arba MIRTĮ. Laikykitės šių įspėjimų:

• Neleiskite jokiai poliaus grandininio pjūklo daliai liestis su vandeniu, kol jis veikia. Jei prietaisas sušlapo išjungtas, prieš įjungdami nuvalykite.
• Naudokite tik UL-, CSA- arba ETL įvertintą ilginamąjį laidą, skirtą naudoti lauke bet kokiomis oro sąlygomis.
• Nenaudokite ilginamojo laido, ilgesnio nei 100 pėdų (30 m).
• Nelieskite prietaiso ar jo kištuko šlapiomis rankomis arba stovėdami vandenyje. Dėvint guminius batus suteikiama tam tikra apsauga.

ILGINAMOJO LAIDO LENTELĖ
Laido ilgis:	Iki 50 pėdų (15 m)	+50 pėdų - 100 pėdų (+15 m - 30 m)
Min. laido storis (A.W.G.):	16	14

Specifiniai saugos reikalavimai grandininiams pjūklams su kotu

PAVOJUS DĖL ELEKTROS ŠOKO! – Kad apsisaugotumėte nuo elektros smūgio, nenaudokite grandininio pjūklo su kotu arčiau nei 15 m (50 pėdų) nuo oro linijų. Nesilaikant šios instrukcijos, galite sunkiai susižaloti.

Grandininių pjūklų su kotu naudojimo patarimai

• Atkreipkite dėmesį į ilginamojo laido vietą įrankio atžvilgiu. Naudodami grandininį pjūklą su kotu, būkite atsargūs, kad neužkliūtumėte už laido.
• Visada laikykite laidą atokiau nuo grandinės ir operatoriaus.
• Laikykite vaikus, gyvūnus ir pašalinius asmenis saugiu atstumu nuo grandininio pjūklo su kotu ir ilginamojo laido.
• Darbo zonoje turėtų būti tik grandininio pjūklo su kotu operatorius.
• Nenaudokite grandininio pjūklo su kotu medžiams nupjauti.
• Visada naudokite abi rankas, kai naudojate grandininį pjūklą su kotu. Tvirtai suimkite grandininį pjūklą su kotu viena ranka ant gaiduko, o kita ranka ant koto.
• Prieš įjungdami grandininį pjūklą su kotu, įsitikinkite, kad pjūklo grandinė nesiliečia su jokiu objektu.
• Neleiskite grandininiam pjūklui su kotu liestis su įžemintais objektais, tokiais kaip vamzdžiai, tvoros ir metaliniai stulpai.
• Pjaudami neverskite grandininio pjūklo su kotu. Spauskite lengvai. Jis veiks efektyviau ir saugiau, jei bus naudojamas tokiu greičiu, kuriam jis buvo sukurtas.
• Būkite ypač atsargūs pjaudami galūnę, kuri yra įtempta. Kai medienos įtempimas atleidžiamas, galūnė gali atšokti atgal ir atsitrenkti į operatorių, sukeldama sunkų sužalojimą arba mirtį.
• Neneškite įjungto įrenginio. Neškite grandininį pjūklą su kotu iš vienos vietos į kitą, kai įrenginys yra atjungtas. Transportuodami laikykite kotą už jo pusiausvyros taško (arti pjūklo galo), kreipdami kreipiamąją juostą ir grandinę į galą.
• Nepjaukite mažų krūmų ir jaunų medelių grandininiu pjūklu su kotu. Mažos šakos gali įstrigti grandinėje ir būti nuplaktos operatoriaus link, o tai gali išmušti operatorių iš pusiausvyros.
• Laikykite visas kūno dalis atokiau nuo pjūklo grandinės.
• Nešalinkite nupjautos medžiagos ir nelaikykite pjaunamos medžiagos, kai ašmenys juda. Įsitikinkite, kad jungiklis yra išjungtas, kai valote įstrigusią medžiagą. Pjūklo grandinė juda ir išjungus jungiklį. Akimirksnio neatidumas naudojant pailginto veikimo zonos pjūklą gali sukelti rimtus sužalojimus.
• Neškite pailginto veikimo zonos pjūklą už rankenos, kai pjūklo grandinė sustabdyta. Transportuodami arba laikydami pailginto veikimo zonos pjūklą, visada uždėkite pjūklo grandinės įtaiso dangtelį. Tinkamas pailginto veikimo zonos pjūklo naudojimas sumažins galimą sužalojimą nuo pjūklo grandinės.
• Laikykite pailginto veikimo zonos pjūklą tik už izoliuotų suėmimo paviršių, nes pjūklo grandinė gali liestis su paslėptais laidais arba savo laidu. Pjūklo grandinė, besiliečianti su įtampą turinčiu laidu, gali padaryti atviras metalines pailginto veikimo zonos pjūklo dalis įtampingomis ir sukelti operatoriui elektros šoką.
• Laikykite kabelį atokiau nuo pjovimo zonos. Naudojimo metu kabelis gali būti paslėptas krūmuose ir gali būti netyčia perpjautas pjūklo grandine.
• Nenaudokite pailginto veikimo zonos pjūklo blogomis oro sąlygomis, ypač kai yra žaibo pavojus. Tai sumažina riziką būti nutrenktam žaibo.
• Visada naudokite galvos apsaugą, kai naudojate pailginto veikimo zonos pjūklą virš galvos. Krintančios nuolaužos gali sukelti rimtus sužalojimus.

Atatranka

Atatranka gali įvykti, kai kreipiamosios juostos priekis arba galas paliečia objektą arba kai mediena užsidaro ir užspaudžia pjūklo grandinę pjūvyje.

VENKITE, KAD KREIPIAMOSIOS JUOSTOS GALAS NESILIESTŲ SU JOKIU OBJEKTU. Kai kuriais atvejais, kai galas paliečia objektą, tai gali sukelti greitą atvirkštinę reakciją, pakeldama kreipiamąją juostą aukštyn ir atgal operatoriaus link. Pjūklo grandinės užspaudimas išilgai kreipiamosios juostos viršaus taip pat gali greitai nustumti kreipiamąją juostą atgal operatoriaus link. Bet kuri iš šių reakcijų gali priversti jus prarasti grandininio pjūklo su kotu kontrolę, o tai gali sukelti rimtus sužalojimus.

• Atatrankos saugos įtaisai ant šio grandininio pjūklo su kotu apima praleidžiamą grandinę ir žemos atatrankos kreipiamąją juostą. Tai sumažins, bet ne visiškai užkirs kelią atatrankoms. Laikykitės būtinų atsargumo priemonių, nurodytų šiame operatoriaus vadove, kad išvengtumėte atatrankų.
• Visada naudokite abi rankas, kai naudojate grandininį pjūklą su kotu, viena ranka suimdama gaiduką, o kita ranka suimdama kotą. Tvirtai suimkite. Nykščiai ir pirštai turi apgaubti gaiduką ir kotą.
• Laikykite visas apsaugas savo vietoje ant grandininio pjūklo su kotu. Įsitikinkite, kad jie tinkamai veikia.
• Neperlenkite ir neištieskite rankų virš pečių aukščio.
• Visada tvirtai stovėkite ir išlaikykite pusiausvyrą.
• Niekada nebandykite pjauti per dvi šakas vienu metu. Pjaukite tik po vieną vienu metu.
• Neįkaskite kreipiamosios juostos priekio ir nebandykite pjauti įgręždami kreipiamosios juostos priekį į medieną.
• Stebėkite medienos poslinkį ar kitas jėgas, kurios gali užspausti grandinę.
• Būkite ypač atsargūs vėl įeidami į ankstesnį pjūvį.
• Naudokite žemos atatrankos grandinę ir kreipiamąją juostą, tiekiamą su šiuo grandininiu pjūklu su kotu. Naudokite tik originalias Snow Joe^® + Sun Joe^® atsargines dalis, sukurtas specialiai naudoti su šiuo grandininiu pjūklu su kotu.
• Niekada nenaudokite atšipusios ar laisvos grandinės. Laikykite grandinę aštrią ir tinkamai įtemptą.

Grandininių pjūklų su kotu genėjimo atsargumo priemonės

• Niekada nestovėkite tiesiai po genėjama šaka.
  Visada stovėkite už krintančių nuolaužų kelio.
• Niekada nestovėkite ant kopėčių ar kitokios nestabilios atramos, kai naudojate grandininį pjūklą su kotu.
• Laikykite visas rankenas ir suėmimo paviršius švarius, sausus ir be alyvos bei riebalų.
• Visada naudokite abi rankas, kad valdytumėte grandininį pjūklą su kotu. Pjaudami tvirtai ir stabiliai spauskite grandininį pjūklą su kotu, bet nebandykite pjauti didesnio skersmens galūnių nei kreipiamosios juostos ilgis.
• Laikykite kitus žmones ir naminius gyvūnus atokiau nuo grandininio pjūklo su kotu pjovimo galo ir saugiu atstumu nuo darbo zonos.
• Nenaudokite grandininio pjūklo su kotu šalia kabelio, elektros ar telefono linijų. Laikykitės mažiausiai 15 m (50 pėdų) atstumo nuo visų elektros linijų.

Saugos simboliai

Šioje lentelėje pavaizduoti ir aprašyti saugos simboliai, kurie gali būti ant šio gaminio. Prieš bandydami surinkti ir naudoti, perskaitykite, supraskite ir laikykitės visų mašinos instrukcijų.

Simboliai	Aprašymai	Simboliai	Aprašymai
	PERSKAITYKITE OPERATORIAUS VADOVĄ (-US) – Prieš bandydami surinkti ir naudoti, perskaitykite, supraskite ir laikykitės visų vartotojo vadovo (-ų) instrukcijų.		Laikykite pašalinius asmenis ir vaikus saugiu atstumu.
	SAUGOS ĮSPĖJIMAS – Nurodo atsargumo priemonę, įspėjimą arba pavojų.		Saugokite įrenginį nuo lietaus ar drėgmės.
	Dėvėkite asmenines apsaugos priemones, įskaitant prigludusius drabužius.		DĖVĖKITE AKIŲ IR KLAUSOS APSAUGĄ – Kad apsisaugotumėte nuo sužalojimų, dėvėkite ausų apsaugas ir apsauginius akinius.
	Venkite, kad kreipiamosios juostos galas nesiliestų su jokiu objektu. Galo kontaktas gali sukelti staigų kreipiamosios juostos judėjimą aukštyn ir atgal, o tai gali sukelti rimtus sužalojimus naudotojui.		PAVOJUS DĖL ELEKTROS ŠOKO – Laikykitės mažiausiai 15 m (50 pėdų) atstumo nuo elektros linijų. Neperlenkite. Visada tvirtai stovėkite ir išlaikykite pusiausvyrą.
	BESISUKANTYS AŠMENYS – Laikykite rankas ir kojas atokiau nuo angų, kai pjūklas veikia.		Naudodami mašiną ir tvarkydami nuolaužas, dėvėkite apsaugines pirštines ir neslystančią avalynę.
	IŠJUNKITE! Prieš valydami arba atlikdami techninės priežiūros patikrinimus, ištraukite kištuką iš lizdo.		IŠJUNKITE! Nedelsdami ištraukite kištuką iš lizdo, jei laidas pažeistas arba perpjautas.
	Besisukanti dalis veiks nuolat kelias sekundes po to, kai išjungsite mašiną.		Dviguba izoliacija.

Pažinkite savo elektrinį grandininį pjūklą su kotu

Prieš naudodami grandininį pjūklą su kotu, atidžiai perskaitykite savininko vadovą ir saugos instrukcijas. Palyginkite toliau pateiktą iliustraciją su grandininiu pjūklu su kotu, kad susipažintumėte su įvairių valdiklių ir reguliavimų vietomis. Išsaugokite šį vadovą ateičiai.

1. 25,4 cm (10 colių) kreipiamoji juosta
2. 25,4 cm (10 colių) grandinė
3. Alyvos bako dangtelis
4. Alyvos lygio indikatoriaus langelis
5. Kumštelinė fiksavimo veržlė teleskopiniam kotui
6. Galinė rankena
7. Prietaiso laidas
8. Saugos fiksavimo mygtukas
9. Paleidimo jungiklis
10. Ilginamojo laido fiksavimo kabliukas
11. Koto putplasčio rankena
12. Kumštelinis fiksatorius teleskopiniam kotui
13. Daugiakampio galvutės reguliavimo ratukas
14. Galinio dangtelio veržlė (po dangteliu)
15. Grandinės / žvaigždutės galinis dangtelis
16. Galinio dangtelio veržlės dangtelis
17. Pjovimo juostos apvalkalas
18. Šešiabriaunis raktas / ašmenų atsuktuvas

Techniniai duomenys

Nominali įtampa: 120V ~ 60 Hz
Galia: 8A
Greitis be apkrovos: 6000 aps./min.
Juostos / grandinės ilgis: 25,4 cm (10 colių)
Maksimalus pjovimo storis: 24,1 cm (9,5 colio)
Rekomenduojama: 21,6 cm (8,5 colio)
Daugiakampė galvutė: nuo 0º iki 30º
Teleskopinis velenas: nuo 1,8 m iki 2,7 m (5,8 pėdos iki 8,8 pėdos)
Pasiekiamumas virš galvos: Iki 4,6 m (15 pėdų)
Alyvos bako talpa: 60 ml (2 fl oz)
Neto svoris: 3,6 kg (7,9 svaro)

Išpakavimas

Dėžutės turinys

• Elektrinis grandininis pjūklas su kotu
• 25,4 cm (10 colių) grandinė
• 25,4 cm (10 colių) kreipiamoji juosta
• Dvigubo galo šešiabriaunis raktas / ašmenų atsuktuvas
• Pjovimo juostos apvalkalas
• Vadovas su registracijos kortele

1. Atsargiai išimkite grandininį pjūklą su kotu ir patikrinkite, ar yra visos aukščiau išvardytos prekės.
2. Atidžiai apžiūrėkite gaminį, kad įsitikintumėte, jog transportavimo metu neįvyko jokių lūžių ar pažeidimų. Jei radote pažeistų ar trūkstamų dalių, NEGRĄŽINKITE įrenginio į parduotuvę. Skambinkite Snow Joe^® + Sun Joe^® klientų aptarnavimo centrui telefonu 1-866-SNOWJOE (1-866-766-9563).
   PASTABA: Neišmeskite transportavimo dėžutės ir pakavimo medžiagų, kol nebūsite pasiruošę naudoti naują elektrinį grandininį pjūklą su kotu. Pakuotė pagaminta iš perdirbamų medžiagų. Tinkamai išmeskite šias medžiagas pagal vietinius reglamentus.

Įranga ir pakavimo medžiagos nėra žaislai. Neleiskite vaikams žaisti su plastikiniais maišeliais, folijomis ar smulkiomis dalimis. Šias prekes galima praryti ir sukelti uždusimo pavojų!

Surinkimas

Visada mūvėkite tvirtas pirštines, kai dirbate su strypu ir grandine. Labai atsargiai pritvirtinkite strypą ir grandinę, kad nepakenktumėte mašinos saugumui ir efektyvumui. Jei abejojate, kreipkitės į įgaliotąjį Snow Joe^® + Sun Joe^® atstovą arba skambinkite į Snow Joe^® + Sun Joe^® klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563).

Išpakavimas ir surinkimas turi būti atliekami ant lygaus ir stabilaus paviršiaus, kur būtų pakankamai vietos mašinai ir jos pakuotei perkelti.

Niekada neįjunkite variklio, kol neįdėsite kreipiančiojo strypo, grandinės ir grandinės dangtelio. Jei visos šios dalys nėra savo vietose, sankaba gali atšokti arba sprogti, o tai gali sukelti rimtų sužalojimų naudotojui.

Kad išvengtumėte sunkių sužalojimų, perskaitykite ir supraskite visas pateiktas saugos instrukcijas.

Prieš atlikdami bet kokią techninę priežiūrą, įsitikinkite, kad įrankis atjungtas nuo maitinimo šaltinio. Nepaisant šio įspėjimo, galite sunkiai susižaloti.

Kreipiančiojo strypo ir grandinės montavimas / keitimas

Reikalingi įrankiai ir reikmenys:

• Dvigubo galo šešiabriaunis veržliaraktis / plokščias atsuktuvas (pridedamas)
• Tvirtos darbo pirštinės

PASTABA: Keisdami kreipiamąjį strypą ir grandinę, naudokite tik identiškas atsargines dalis. Prieš tęsdami montavimą, įsitikinkite, kad stulpo grandininis pjūklas atjungtas nuo maitinimo šaltinio.

1. Naudodami pridedamą plokščiagalvį atsuktuvą, nuimkite galinio dangtelio veržlės dangtelį nuo grandinės / žvaigždutės galinio dangtelio, kad atidengtumėte galinio dangtelio veržlę (1 ir 2 pav.).

   PATARIMAS: Keisdami grandinę, laikinai užmaukite pjovimo strypo apvalkalą, kad būtų papildoma apsauga.
2. Naudodami pridedamą šešiabriaunį veržliaraktį, atsukite galinio dangtelio veržlę ir nuimkite grandinės / žvaigždutės galinį dangtelį (3 ir 4 pav.).


3. Nuimkite pjovimo strypą ir grandinę nuo tvirtinimo paviršiaus (5 pav.).

4. Nuimkite seną grandinę nuo strypo.
5. Išdėliokite naują pjūklo grandinę kilpa ir ištiesinkite visus mazgus. AŠTRIOJI DANTŲ PUSĖ TURI BŪTI NUKREIPTA NUO JŪSŲ GRANDINĖS SUKIMOSI KRYPTIMI, NURODYTA ANT KREIPIAMOJO STRYPO.

   Jei dantys atsukti atgal, apverskite kilpą (6 pav.).

6. Pradedant nuo galiuko, įstatykite grandinės pavaros jungtis į strypo griovelį, palikdami kilpą strypo gale. Grandinė laisvai priglus, kol bus uždėta ant žvaigždutės (7 ir 8 pav.).


   PASTABA: Įsitikinkite, kad grandinės kryptis

   Jei grandinė sumontuota atgal, pjūklas neįprastai vibruos ir nepjaus.
7. Laikykite grandinę padėtyje ant strypo ir uždėkite kilpą aplink žvaigždutę. Pritvirtinkite strypą lygiai prie tvirtinimo paviršiaus, kad strypo smeigės būtų ilgame strypo plyšyje, o reguliavimo kaištis būtų grandinės įtempimo kaiščio skylėje (9 pav.).


8. Prireikus sureguliuokite grandinės įtempimą, reguliuodami grandinės įtempiklio varžtą pridedamu plokščiagalviu atsuktuvu. Įsitikinkite, kad sulygiuotas grandinės įtempiklio varžtas su kaiščio skylute (10 pav.).

9. Uždėkite grandinės / žvaigždutės galinį dangtelį, pirmiausia įkišdami galinį skirtuką į galinio skirtuko angą ir uždėkite dangtelį ant pjūklo galvutės. Priveržkite galinio dangtelio veržlę, bet palikite strypą laisvai judėti, kad būtų galima reguliuoti įtempimą (11 pav.).

10. Pašalinkite visą grandinės laisvumą sukdami grandinės įtempiklio varžtą pagal laikrodžio rodyklę, kol grandinė tvirtai priglus prie strypo, o pavaros jungtys bus strypo griovelyje (12 pav.).

    PASTABA: Grandinė įtempta teisingai, kai nėra įdubimo kreipiančiojo strypo apačioje; grandinė yra prigludusi, bet ją galima pasukti ranka be užstrigimo. Daugiau informacijos apie grandinės įtempimą rasite pradedant techninės priežiūros skyriuje.
11. Priveržkite galinio dangtelio veržlę naudodami šešiabriaunį veržliaraktį (11 pav.), tada uždėkite galinio dangtelio veržlės dangtelį, kad pritvirtintumėte grandinės / žvaigždutės galinį dangtelį (13 pav.).


PASTABA: Jei grandinė per stipriai įtempta, ji nesisuks. Šiek tiek atlaisvinkite galinio dangtelio veržlę ir pasukite grandinės įtempiklį 1/4 apsisukimo prieš laikrodžio rodyklę. Pakelkite kreipiančiojo strypo galiuką aukštyn ir vėl priveržkite galinio dangtelio veržlę. Įsitikinkite, kad grandinę galima pasukti ranka be užstrigimo.

PASTABA: Nauja grandinė paprastai išsitampo; dažnai tikrinkite grandinės įtempimą ir prireikus sureguliuokite įtempimą.

Naudojimas

Paleidimas ir sustabdymas

• Prieš paleisdami pjūklą, nuimkite alyvos bako dangtelį ir įpilkite grandinės alyvos iki alyvos lygio langelio viršaus (14 pav.).


  Viena naudojimo minutė sunaudos maždaug 0,15 fl oz (4 ml) alyvos. Papildykite, kai alyvos lygis nukris iki 1/4 bako.
  PASTABA: Jūsų elektrinis grandininis aukštapjovė turi automatinį alyvos siurblį grandinei tepti. Turite įpilti grandinės alyvos, kitaip jūsų grandininis aukštapjovė neveiks.

• Dažnas elektrinio variklio paleidimas, sustabdymas ir iš naujo paleidimas per kelias sekundes gali sukelti didelį karštį ir sugadinti variklį. Kad apsaugotumėte savo elektrinio grandininio aukštapjovės tarnavimo laiką, prieš vėl paleisdami pjūklą, visada palaukite bent penkias sekundes po sustabdymo.

Įsitikinkite, kad grandinė nesiliečia su jokiu objektu, kai įjungiate variklį.

Laikykite rankas atokiau nuo grandinės. Laikykite rankas ant rankenų. Nepertempkite.

Geras, tvirtas įrankio suėmimas abiem rankomis padės jums išlaikyti kontrolę. Naudodami grandininį aukštapjovę, vieną ranką uždėkite ant priekinės rankenos putplasčio, o kitą ranką ant galinės rankenos, nykščiais ir pirštais apimdami stulpą ir rankeną. Tvirta rankena kartu su tinkama rankenos padėtimi prie kūno padės jums išlaikyti pjūklo kontrolę. Nepaleiskite grandininio aukštapjovės, kai jis veikia.

Nenaudokite grandininio aukštapjovės medyje, ant kopėčių ar ant pastolių. Naudoti įrankį tokiomis aplinkybėmis yra labai pavojinga.

Grandinė suksis dar kelias sekundes po įrankio išjungimo.

Nenaudokite grandininio aukštapjovės drėgnomis sąlygomis. Būkite ypač atsargūs pjaudami mažus krūmus, sodinukus ar įtemptas šakas, nes plona ir įtempta medžiaga gali užkabinti pjūklą ir būti nuplakta į jus, išmušti iš pusiausvyros arba atšokti atgal.

Nenaudokite grandininio aukštapjovės vijokliams ir (arba) mažiems pomiškiams pjauti.

Neleiskite, kad susipažinimas su šio tipo įrankiu trukdytų jums imtis visų būtinų atsargumo priemonių. Atminkite, kad neatsargios sekundės dalies pakanka rimtai susižaloti.

Nepjaukite medžių šalia elektros laidų.

Jei grandinė nebus sutepta, bus pažeista juosta ir grandinė. Naudokite tik geros kokybės juostos ir grandinės alyvą, skirtą specialiai naudoti su grandininiais pjūklais. Viena naudojimo minutė sunaudos maždaug 0,15 fl oz. (4 ml) alyvos.

PASTABA: Normalu, kad alyva sunkiasi iš pjūklo, kai jis nenaudojamas. Kad išvengtumėte sunkimasis, po kiekvieno naudojimo ištuštinkite alyvos baką. Kai įrenginį laikote ilgą laiką (3 mėnesius ar ilgiau), įsitikinkite, kad grandinė yra lengvai sutepta; tai apsaugos grandinę ir juostos žvaigždutę nuo rūdžių.

Būkite atsargūs su laidu, kai naudojate pjūklą. Laikykite laidą atokiau nuo grandinės. Būkite atsargūs, kad neužkliūtumėte už ilginamojo laido.

Atsitraukimas gali įvykti, kai judanti grandinė susiliečia su objektu viršutinėje kreipiamosios juostos dalyje arba kai medis užsidaro ir užspaudžia grandininį pjūklą pjūvyje (15 pav.).


Kontaktas viršutinėje kreipiamosios juostos dalyje gali priversti grandinę įsmigti į objektą ir akimirksniu sustabdyti grandinę. Rezultatas yra žaibiška atvirkštinė reakcija, kuri išmeta kreipiamąją juostą aukštyn ir atgal link operatoriaus. Jei grandininis pjūklas yra užspaustas išilgai kreipiamosios juostos viršaus, kreipiamoji juosta gali būti greitai nustumta atgal link operatoriaus. Bet kuri iš šių reakcijų gali sukelti pjūklo kontrolės praradimą, dėl kurio operatorius gali prarasti pusiausvyrą ir rimtai susižaloti. Nepasikliaukite vien tik pjūkle įmontuotais saugos įtaisais. Kaip naudotojas, turėtumėte imtis kelių atsargumo priemonių, kad jūsų pjovimo darbai būtų be nelaimingų atsitikimų ar sužalojimų.

1. Prieš kiekvieną pjovimo sesiją peržiūrėkite kasdienį kontrolinį sąrašą.
2. Prijunkite elektrinį grandininį aukštapjovę prie veikiančio 120 V lizdo naudodami didelio galingumo lauko ilginamąjį laidą, pvz., Snow Joe^® + Sun Joe^® SJTW-A 14 gabarito 50 pėdų ilginamąjį laidą su apšviestu galu (modelis PJEXT50-B). Apsilankykite sunjoe.com, kad užsisakytumėte internetu, arba skambinkite 1-866-SNOWJOE (1-866-766-9563), kad užsisakytumėte telefonu.
3. Padarykite kilpą maitinimo laide ir įstumkite ją per skylę rankenoje ir aplink laido fiksavimo kabliuką (16 pav.), tada prijunkite ilginamąjį laidą prie prietaiso laido.
4. Norėdami įjungti įrankį, nykščiu paspauskite ir laikykite saugos fiksavimo mygtuką (esančiu galinėje rankenoje), o tada pirštais paspauskite gaiduką. Kai įrankis veikia, galite atleisti saugos fiksavimo mygtuką (16 pav.).

5. Norėdami išjungti įrankį, atleiskite gaiduko jungiklį (16 pav.).
   PASTABA: Nespauskite gaiduko jungiklio, kol nebūsite pasiruošę pjauti.

Teleskopinio stulpo reguliavimas

1. Atjunkite pjūklą nuo maitinimo šaltinio.
2. Atsekite kumštelinį užraktą, kad atlaisvintumėte stulpą (17 pav.).


3. Ištraukite stulpą iki norimo ilgio (18 pav.).

   PASTABA: Stumkite stulpus vienas link kito, kad sutrumpintumėte stulpą, arba traukite juos vienas nuo kito, kad pailgintumėte stulpą. Ištraukite stulpą tik iki minimalaus ilgio, reikalingo pasiekti pjaunamą šaką.
4. Užfiksuokite stulpą padėtyje uždarydami kumštelinį užraktą (19 pav.), ir įsitikinkite, kad stulpas yra saugus. Jei stulpas teleskopuoja, kai kumštelinis užraktas yra uždarytas, gali reikėti priveržti veržlę.


Jei neužfiksuosite teleskopinio stulpo kumštelinio užrakto, kaip nurodyta, galite susižaloti.

Varžto priveržimas

Gali reikėti priveržti fiksavimo varžtą, kad teleskopinis stulpas būtų saugiai pritvirtintas.

1. Atsekite kumštelinį užraktą. Naudodami šešiakampį raktą, priveržkite kumštelinio užrakto veržlę, tada uždarykite kumštelinį užraktą. Įsitikinkite, kad stulpas yra saugus. Gali prireikti rakto, kad atlaisvintumėte kumštelinio užrakto veržlę, jei jums reikia reguliuoti stulpą į kitą aukštį (20 pav.).


Daugiakampės galvutės reguliavimas

Grandininio aukštapjovės galvutę galima pasukti skirtingais pjovimo kampais nuo 0º iki 30º.

1. Atjunkite grandininį aukštapjovę nuo maitinimo šaltinio.
2. Pasukite daugiakampės galvutės reguliavimo ratuką prieš laikrodžio rodyklę, kad atlaisvintumėte galvutę (21 pav.).


3. Sureguliuokite galvutę į norimą padėtį (22 pav.).


4. Pasukite ratuką pagal laikrodžio rodyklę, kad priveržtumėte ir pritvirtintumėte galvutę vietoje (23 pav.).


PASTABA: Jei tinkamai neužfiksuosite galvutės reguliavimo ratuko, galite susižaloti ir (arba) sugadinti turtą.

Pjovimo patarimai

Tinkama pjovimo padėtis

• Sulygiuokite svorį abiem kojomis ant tvirto pagrindo.
• Jūsų kūnas visada turėtų būti į kairę nuo grandinės linijos.
• Dažniausiai pjovimo metu įrenginys statomas 60° ar mažesniu kampu, priklausomai nuo konkrečios situacijos (24 pav.).


  Didėjant stulpo grandininio pjūklo veleno kampui su žeme, sunkėja pirmojo pjūvio atlikimas (nuo galūnės apačios).

Pagrindinė pjovimo procedūra

Šis įrenginys skirtas smulkių šakų ir galūnių iki 9,5 colio (24,1 cm) skersmens genėjimui, priklausomai nuo medienos tipo. Prieš pradedant didesnius pjovimo darbus, praktikuokitės nupjauti kelias smulkias galūnes, naudodami šią techniką, kad pajustumėte, kaip naudotis pjūklu.

• Atsistokite tinkama padėtimi priešais medį, kai pjūklas yra IŠJUNGTAS (24 pav.).
• Paspauskite gaiduką ir leiskite grandinei įsibėgėti iki maksimalaus greičio prieš pradedant pjovimą.
• Pjovimo metu pjūklas turi veikti visą laiką; palaikykite pastovų greitį.
• Leiskite grandinei pjauti už jus; spauskite tik šiek tiek žemyn. Jei pjūvį atliksite per jėgą, galite pažeisti juostą, grandinę arba įrenginį.
• STUMKITE ir TRAUKITE – Ši reakcijos jėga visada yra priešinga grandinės judėjimo krypčiai, kai ji liečiasi su mediena. Taigi, operatorius turi būti pasiruošęs valdyti TRAUKIMĄ pjaunant apatiniu juostos kraštu ir STŪMIMĄ pjaunant viršutiniu kraštu.
• Pjovimo pabaigoje nespauskite pjūklo.

Genėjimas

Genėjimas – tai procesas, kai nuo gyvo medžio nupjaunamos galūnės.

• Pašalinkite ilgas šakas keliais etapais.
• Pirmiausia nupjaukite apatines šakas, kad viršutinėms šakoms būtų daugiau vietos nukristi.
• Genint medžius, svarbu neatlikti baigiamojo pjūvio šalia pagrindinės galūnės ar kamieno, kol nenupjovėte toliausiai esančios galūnės. Tai sumažins svorį ir neleis nulaužti žievės nuo pagrindinio elemento.
• Pirmąjį pjūvį atlikite 1/3 galūnės apačioje. Antrasis pjūvis turėtų būti atliktas iš viršaus, kad galūnė nukristų (25 pav.). Būkite pasiruošę išlaikyti stulpo grandininio pjūklo svorį, kai galūnė nukris.


• Dabar atlikite baigiamąjį pjūvį nuo galūnės viršaus sklandžiai ir tvarkingai prie pagrindinio elemento, kad žievė ataugtų ir užsandarintų žaizdą.
• Kai tik pjūvis bus baigtas, atleiskite ON/OFF (ĮJUNGIMO/IŠJUNGIMO) gaiduko jungiklį. Jei nesilaikysite tinkamų pjovimo procedūrų, juosta ir grandinė užsiblokuos ir bus prispaustos arba įstrigs galūnėje.

Šakų pašalinimas

Šakų pašalinimas – tai procesas, kai nuo nukritusio medžio pašalinamos šakos.

• Šakas reikėtų pjauti po vieną. Dažnai pašalinkite nupjautas šakas iš darbo zonos, kad darbo zona būtų švari ir saugi.
• Pjaukite įtemptas šakas iš apačios į viršų, kad išvengtumėte stulpo grandininio pjūklo užstrigimo.
• Pjaunant šakas, medis turi būti tarp jūsų ir stulpo grandininio pjūklo. Pjaukite iš tos medžio pusės, kuri yra priešinga pjaunamai šakai.

Jei pjūklas užstringa arba įstringa

1. Palaukite, kol sustos ašmenys, palaukite penkias minutes, kol pjūklas atvės, atjunkite maitinimo laidą ir mūvėkite pirštines, kad apsaugotumėte rankas nuo grandinės dantų.
2. Jei galite pasiekti galūnę nuo žemės, pakelkite galūnę laikydami pjūklą. Tai turėtų atlaisvinti "prispaudimą" ir atlaisvinti pjūklą.
3. Jei pjūklas vis dar įstrigęs, kreipkitės pagalbos į profesionalą.

Sumažinkite atatranką

Atatranka gali įvykti, kai judanti grandinė atsitrenkia į objektą viršutinėje kreipiamosios juostos galo dalyje arba kai mediena užsidaro ir prispaudžia stulpo grandininį pjūklą pjūvyje. Kontaktas viršutinėje kreipiamosios juostos galo dalyje gali priversti grandinę įsmigti į objektą ir akimirksniu sustabdyti grandinę. To rezultatas – žaibiška atvirkštinė reakcija, kuri išmeta kreipiamąją juostą aukštyn ir atgal operatoriaus link. Jei stulpo grandininis pjūklas yra prispaustas išilgai kreipiamosios juostos viršaus, kreipiamoji juosta gali būti greitai nustumta atgal operatoriaus link. Bet kuri iš šių reakcijų gali sukelti pjūklo valdymo praradimą, o tai gali sukelti rimtus sužalojimus. Nepasikliaukite vien tik pjūkle įmontuotais saugos įtaisais. Kaip stulpo grandininio pjūklo naudotojas, turėtumėte imtis kelių veiksmų, kad pjovimo darbai būtų be nelaimingų atsitikimų ar sužalojimų.

Laikykitės šių atsargumo priemonių, kad sumažintumėte atatranką:

• Prieš paleisdami įrenginį, įsitikinkite, kad stulpo grandininis pjūklas nesiliečia su jokiu objektu.
• Kai įrenginys veikia, visada tvirtai suimkite stulpą ir rankeną abiem rankomis. Vieną ranką uždėkite ant stulpo, o kitą – ant galinės rankenos, nykščiais ir pirštais apimdami stulpą ir rankeną. Tvirtai suėmus kartu su tinkama rankenos padėtimi prie kūno, jums bus lengviau išlaikyti pjūklo valdymą, jei įvyks atatranka.
• Įsitikinkite, kad zonoje, kurioje pjaunate, nėra kliūčių.
• Neleiskite, kad kreipiamosios juostos atatrankos pavojingos zonos sritis liestųsi su rąstu, šaka, tvora ar bet kokia kita kliūtimi, į kurią galite atsitrenkti dirbdami su stulpo grandininiu pjūklu (15 pav.).
• Visada pjaukite įrenginiu, veikiančiu visu greičiu. Visiškai paspauskite ON/OFF (ĮJUNGIMO/IŠJUNGIMO) gaiduką ir palaikykite pastovų pjovimo greitį.
• Mūvėkite neslystančias pirštines, kad užtikrintumėte maksimalų sukibimą ir apsaugą.
• Ištraukite stulpą tik tiek, kiek reikia, kad pasiektumėte galūnės pjūvį. Netraukite galinės rankenos aukščiau juosmens.

Techninė priežiūra

Dėl visų techninės priežiūros darbų, kurie nėra numatyti šiame vadove, kreipkitės į įgaliotąjį Snow Joe^® + Sun Joe^® atstovą arba skambinkite į Snow Joe^® + Sun Joe^® klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563). Bet koks darbas, atliktas neįgaliotame aptarnavimo centre arba nekvalifikuoto personalo, visiškai panaikins garantiją.

Jūsų ir kitų saugumui:

• Tinkama techninė priežiūra yra būtina norint ilgą laiką išlaikyti pradinį mašinos efektyvumą ir saugumą.
• Laikykite visus veržles, varžtus ir sraigtus priveržtus, kad įranga būtų saugi.
• Niekada nenaudokite mašinos su susidėvėjusiomis ar pažeistomis dalimis.
  Pažeistos dalys turi būti pakeistos, o ne taisomos.
• Naudokite tik originalias Snow Joe^® + Sun Joe^® atsargines dalis. Dalis, kurios nėra tokios pat kokybės, gali rimtai sugadinti įrangą, pakenkti saugumui ir panaikinti garantiją.

  Prieš atlikdami bet kokius stulpo grandininio pjūklo reguliavimus, techninę priežiūrą ar remontą, visada atjunkite maitinimo laidą.
• Dirbdami su juosta ir grandine, mūvėkite apsaugines pirštines.
• Laikykite juostą įdėtą į dėklą, išskyrus atvejus, kai tiesiogiai dirbate su juosta ar grandine.
• Niekada neišpilkite alyvos ar kitų teršalų neleistinose vietose.

Variklio aušinimas

Kad išvengtumėte variklio perkaitimo ir sugadinimo, visada laikykite aušinimo oro angas švarias ir be pjuvenų bei šiukšlių.

Grandinės įtempimas

Prieš naudodami pjūklą, patikrinkite grandinės įtempimą, kai grandinė yra šalta. Tinkamas šaltos grandinės įtempimas yra tada, kai kreipiamosios juostos apačioje nėra laisvumo; grandinė yra prigludusi, bet galite ją pasukti ranka be užstrigimo.
Normaliai veikiant pjūklui, grandinės temperatūra padidės. Teisingai įtemptos šiltos grandinės varantieji elementai kabės maždaug 0,050 colio (1,25 mm) nuo juostos griovelio (26 pav.). Atminkite, kad grandinė, įtempta būdama šilta, atvėsusi gali būti per stipriai įtempta. Prieš kitą naudojimą patikrinkite "šaltą įtempimą". Grandinę reikia iš naujo įtempti, kai varančiųjų elementų plokštumos kabo iš juostos griovelio (26 pav.).

PASTABA: Nauja grandinė paprastai išsitampo. Dažnai tikrinkite grandinės įtempimą ir, jei reikia, iš naujo įtempkite.

Veržlės ir varžtai

Periodiškai tikrinkite, ar visos veržlės ir varžtai yra tvirtai priveržti. Patikrinkite, ar kumštelinis užraktas, kuris valdo teleskopinį stulpą, yra nepažeistas ir tinkamai veikia.

Grandinės galandimas

Siekiant užtikrinti, kad grandininis pjūklas veiktų saugiai ir efektyviai, būtina, kad pjovimo komponentai būtų gerai pagaląsti. Primygtinai rekomenduojama pakeisti grandinę, kai tik ji praranda gebėjimą pjauti švariai ir saugiai. Tačiau esamą grandinę galima pagaląsti, jei galandimas atliekamas kruopščiai. Bet koks darbas su grandine ir juosta reikalauja specifinės patirties ir specialių įrankių. Saugumo sumetimais rekomenduojame kreiptis į įgaliotąjį Snow Joe^® + Sun Joe^® atstovą arba skambinti į Snow Joe^® + Sun Joe^® klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563).

Galąsti būtina, kai:

• pjuvenos atrodo kaip dulkės;
• pjauti tampa sunkiau;
• pjūvis nėra tiesus;
• padidėja vibracija.

Įgaliotasis aptarnavimo centras pagaląs grandinę naudodamas tinkamus įrankius, kad užtikrintų minimalų medžiagos pašalinimą ir vienodą visų pjovimo briaunų aštrumą.

Jei grandinę galandate patys, naudokite specialius apvalaus skerspjūvio dildes, kurių skersmuo priklauso nuo grandinės tipo (žr. "Grandinės techninės priežiūros lentelę"). Jums reikia tam tikrų įgūdžių ir patirties, kad nepažeistumėte pjovimo briaunų.

Grandinę galąskite taip (27 pav.):

• Tvirtai pritvirtinkite juostą su sumontuota grandine tinkamuose spaustuvuose.
• Priveržkite grandinę, jei ji yra laisva.
• Įstatykite dildę į kreipiklį ir įkiškite ją į dantį pastoviu kampu nuo pjovimo briaunos.
• Kelis kartus pagaląskite judesiu į priekį ir pakartokite tai su visomis pjovimo briaunomis, nukreiptomis ta pačia kryptimi (į dešinę arba į kairę).
• Norėdami pastumti grandinę į priekį, naudokite atsuktuvą.
• Apverskite juostą spaustuvuose ir pakartokite su visomis kitomis pjovimo briaunomis.
• Patikrinkite, ar gylio ribotuvo dantis neišsikiša toliau už apžiūros įrankį, ir nupjaukite visas išsikišusias dalis plokščia dilde, suapvalindami kraštus (27 pav.).

• Pagaląsdami pašalinkite visus dildinimo ir dulkių pėdsakus ir sutepkite grandinę alyvos vonioje. Pakeiskite grandinę, kai:
  • pjovimo briaunų ilgis sumažėja iki 5 mm ar mažiau;
  • tarp elementų ir kniedžių yra per didelis tarpas.

Kreipiamosios juostos techninė priežiūra

Kai kreipiamoji juosta rodo susidėvėjimo požymius, apverskite ją ant pjūklo, kad susidėvėjimas pasiskirstytų ir juosta tarnautų kuo ilgiau. Juostos bėgelių plunksnavimas arba užsikimšimas yra normalus juostos susidėvėjimo procesas. Tokius defektus turėtumėte išlyginti dilde, kai tik jie atsiranda.

Pakeiskite juostą, jei yra bet kuris iš šių defektų:

• susidėvėjimas juostos bėgelių viduje, leidžiantis grandinei gulėti į šoną
• išlenkta kreipiamoji juosta
• įtrūkę arba sulūžę bėgeliai
• išplėsti bėgeliai

Apverskite pjūklą, patikrinkite kreipiamosios juostos apačią ir įsitikinkite, kad tepimo angose ir grandinės griovelyje nėra nešvarumų.
Atsargines dalis savo Sun Joe^® SWJ803E elektriniam stulpo grandininiam pjūklui galite įsigyti užsisakę internetu adresu sunjoe.com arba, norėdami užsisakyti telefonu, susisiekite su Snow Joe^® + Sun Joe^® klientų aptarnavimo tarnyba telefonu 1-866-SNOWJOE (1-866-766-9563).

Grandinės žvaigždutė

Reguliariai tikrinkite žvaigždutės būklę ir pakeiskite ją, kai susidėvėjimas viršija 0,5 mm (28 pav.).

Nemontuokite naujos grandinės su susidėvėjusia žvaigždute arba atvirkščiai. atlikdami bet kokius stulpo grandininio pjūklo reguliavimus, techninę priežiūrą ar remontą.

Problemų šalinimas

Problemų šalinimo patarimai

Daugumą sunkumų lengva išspręsti. Peržiūrėkite problemų šalinimo lentelę, kurioje rasite dažniausiai pasitaikančias problemas ir jų sprendimus. Jei ir toliau kyla problemų arba reikia remonto, kuris viršija šiuos smulkius reguliavimus, skambinkite 1-866-SNOWJOE (1-866-766-9563) ir gaukite pagalbos.

Prieš atlikdami bet kokius reguliavimus, techninę priežiūrą ar remontą, visada atjunkite maitinimo laidą.

Problemų šalinimo lentelė

Problemos	Koreguojantys veiksmai
Pjūklo variklis neįsijungia	Patikrinkite, ar tinkamai įdėjote ilginamąjį laidą į stulpo pjūklo maitinimo laido lizdą ir ar įjungėte ilginamąjį laidą į veikiantį 120 V lizdą. Prieš spausdami įjungimo/išjungimo gaiduko jungiklį, įsitikinkite, kad visiškai nuspaudėte ir laikote apsauginio užrakto mygtuką.
Pjūklas veikia, bet grandinės greitis yra mažas	Grandinė yra per stipriai įtempta; iš naujo įtempkite.
Kreipiančioji juosta ir grandinė veikia karštai ir rūksta	Grandinės įtempimas yra per stiprus; iš naujo įtempkite. Grandinės alyvos bakas tuščias; pripildykite. Tepimo angos užsikimšusios; išvalykite jas.
Pjūklo variklis veikia, bet grandinė nesisuka	Grandinės įtempimas yra per stiprus; iš naujo įtempkite. Kreipiančioji juosta arba grandinė yra pažeista; apžiūrėkite ir pakeiskite pažeistą dalį.

Dienos patikrinimo sąrašas, valymas ir laikymas

Dienos patikrinimo sąrašas

Norėdami padėti išlaikyti savo elektrinį stulpo grandininį pjūklą optimaliam veikimui, rekomenduojame prieš kiekvieną darbo sesiją užpildyti šį kontrolinį sąrašą.

Nejunkite maitinimo laido, kol neatliksite visų dienos patikrinimų.

• Apžiūrėkite, ar nėra matomų grandinės, kreipiančiosios juostos ar variklio korpuso pažeidimų.
• Apžiūrėkite alyvos angą ir kreipiančiosios juostos bėgelius ir išvalykite juos, kad pašalintumėte šiukšles.
• Patikrinkite grandinės įtempimą.
• Patikrinkite grandinės dantų aštrumą.
• Patikrinkite kreipiančiosios juostos ir grandinės alyvos lygį; pripildykite tik nauja grandinės alyva, specialiai sukurta grandininiams pjūklams.

PASTABA: Jei pastebėjote ką nors neįprasto, pvz., vibraciją ar keistą garsą, nedelsdami išjunkite pjūklą. Ištraukite maitinimo laidą ir patikrinkite, ar pjūklas nepažeistas.

Jei negalite rasti problemos priežasties arba nesate tikri, ką daryti, prieš naudodami pjūklą patikrinkite jį įgaliotame Snow Joe^® + Sun Joe^® atstovybėje arba skambinkite į Snow Joe^® + Sun Joe^® klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563).

• Ištraukite maitinimo laidą ir palaukite mažiausiai penkias minutes, kol pjūklas atvės, prieš atlikdami techninę priežiūrą arba sandėliuodami įrenginį.
• Jei numetėte pjūklą, atidžiai apžiūrėkite, ar jis nepažeistas. Jei kreipiančioji juosta yra sulenkta, korpusas įtrūkęs, rankena sulūžusi arba pastebėjote kitų sąlygų, kurios gali turėti įtakos pjūklo veikimui, NENAUDOKITE įrankio. Vietoj to, atlikite jo techninę priežiūrą įgaliotame Snow Joe^® + Sun Joe^® atstovybėje arba skambinkite į Snow Joe^® + Sun Joe^® klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563).

Valymas

Stulpo grandininiam pjūklui valyti naudokite tik švelnų muilą ir drėgną skudurėlį. Niekada neleiskite jokiam skysčiui patekti į variklio korpusą ir NIEKADA nemerkite jokios pjūklo korpuso dalies į skystį.

Laikymas

• Sandėliuodami įsitikinkite, kad kreipiančiosios juostos dangtelis yra savo vietoje.
• Nelaikykite stulpo grandininio pjūklo šalia cheminių medžiagų, tokių kaip trąšos ar kiti stiprūs tirpikliai. Nelaikykite įrenginio plastikinių dalių šalia stabdžių skysčių, benzino, naftos pagrindo produktų, įsiskverbiančių alyvų ar panašių medžiagų. Šie produktai dažnai yra labai koroziniai ir gali sukelti nuolatinę žalą, susilpninti arba sunaikinti jūsų stulpo grandininio pjūklo plastikines dalis.
• Kai nenaudojate, elektrinis stulpo grandininis pjūklas turi būti laikomas patalpoje sausoje ir aukštoje arba užrakintoje vietoje, vaikams nepasiekiamoje vietoje.

Palaikymas

Jei jūsų Sun Joe^® SWJ803E elektriniam stulpo grandininiam pjūklui reikia techninės priežiūros ar remonto, skambinkite 1-866-SNOWJOE (1-866-766-9563) ir gaukite pagalbos.

Modelio ir serijos numeriai

Kreipdamiesi į įmonę, užsakydami dalis arba susitardami dėl techninės priežiūros iš įgaliotojo atstovo, turėsite pateikti modelio ir serijos numerius, kuriuos galite rasti ant įrenginio korpuso esančios etiketės. Nukopijuokite šiuos numerius į toliau pateiktą vietą.

Nuorodos

• Belaidžiai + elektriniai sniego, vejos ir sodo lauko įrankiai | Snow Joe® | Sun Joe® | Aqua Joe®

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti SunJoe SWJ803E - Elektrinio poliaus grandininio pjūklo vadovas

Prieinamos kalbos
