SunJoe SWJ701E - Elektrinio grandininio pjūklo vadovas

Saugos instrukcijos

Visi operatoriai privalo perskaityti šias instrukcijas prieš naudodami

Perskaitykite visas šiame vadove pateiktas instrukcijas. Laikykite šį vadovą saugioje vietoje, kad informacija visada būtų prieinama. Jei perduodate įrangą kitam asmeniui, būtinai pateikite šias naudojimo instrukcijas. Visada reikia laikytis pagrindinių saugos priemonių, kad sumažintumėte gaisro, elektros smūgio ir sužalojimų riziką.

Atkreipkite dėmesį į asmens saugos įspėjimo simbolį , naudojamą šiame vadove, kad atkreiptumėte jūsų dėmesį į ĮSPĖJIMĄ, pateikiamą kartu su konkrečia naudojimo instrukcija. Tai reiškia, kad operacijai reikia ypatingo DĖMESIO, ATSARGUMO ir ATSIDAVIMO.

Numatytas naudojimas

Ši mašina buvo suprojektuota ir pagaminta medžių kirtimui, skaldymui ir šakų pašalinimui arba medinių objektų pjovimui, kurių matmenys atitinka pjovimo juostos galimybes.

Netinkamas naudojimas

Bet koks kitas naudojimas, kuris skiriasi nuo aukščiau paminėtų pritaikymų, kelia rimtą pavojų naudotojui ir gali sugadinti tiek įrankį, tiek jūsų asmeninę nuosavybę. Netinkamo naudojimo pavyzdžiai apima, bet neapsiriboja:

• Gyvatvorių karpymas;
• Drožyba;
• Palečių, dėžių ir įvairių pakavimo medžiagų pjaustymas;
• Baldų ar kitų medžiagų su vinimis, varžtais ar kitais metaliniais komponentais pjaustymas;
• Mėsos dorojimas;
• Mašinos naudojimas objektams kelti, perkelti ar skaldyti;
• Mašinos naudojimas pritvirtinus prie fiksuotų atramų.

Netinkamas mašinos naudojimas panaikins garantiją, atleis gamintoją nuo visų įsipareigojimų, todėl naudotojas bus atsakingas už bet kokią žalą ar sužalojimą sau ar kitiems.

Bendrasis saugumas

Naudojant elektrinius sodo įrankius, visada reikia laikytis pagrindinių saugos priemonių, kad sumažintumėte gaisro, elektros smūgio ir sužalojimų riziką, įskaitant šias:

1. Laikykite apsaugas vietoje – Apsauginės apsaugos turi būti periodiškai tikrinamos, siekiant užtikrinti, kad jos būtų tinkamai pritvirtintos ir veiktų tinkamai.
2. Pašalinkite reguliavimo raktus ir veržliarakčius – Prieš įjungdami pjūklą, patikrinkite, ar reguliavimo veržliarakčiai yra pašalinti.
3. Laikykite darbo zoną švarią ir gerai apšviestą – Po kiekvieno pjovimo pašalinkite šakas ir galūnes iš darbo zonos. Netvarkingos vietos skatina nelaimingus atsitikimus.
4. Venkite pavojingų sąlygų – Nenaudokite šios mašinos lietingose, audringose, drėgnose ar šlapiose vietose. Nenaudokite įrenginio dujų ar sprogioje aplinkoje. Šių įrenginių varikliai paprastai kibirkščiuoja, o kibirkštys gali uždegti garus.
5. Nenaudokite grandininio pjūklo lyjant.
6. Laikykite pašalinius asmenis ir vaikus atokiau – Visi pašaliniai asmenys, įskaitant vaikus ir naminius gyvūnus, turėtų būti laikomi saugiu atstumu nuo darbo zonos.
7. Neveržkite įrankio – Jis atliks darbą efektyviai ir saugiai, jei bus naudojamas tokiu greičiu, kuriam jis buvo sukurtas.
8. Naudokite tinkamą įrankį – Neveržkite įrankio ar bet kokio įrankio priedo, kad atliktumėte darbą, kuriam jie nebuvo sukurti.
9. Dėvėkite tinkamus drabužius – Nedėvėkite laisvų drabužių ar papuošalų, nes tokie daiktai gali įstrigti į judančias dalis. Dirbant lauke su elektriniais įrankiais, rekomenduojama naudoti tvirtas gumines pirštines, tvirtą neslidžią avalynę ir prigludusius drabužius.
10. Dėvėkite apsauginius galvos apdangalus, kad sulaikytumėte ilgus plaukus.
11. Visada dėvėkite apsauginius akinius ir ausų apsaugos priemones, kad apsaugotumėte akis ir ausis – Kasdieniai akiniai turi tik smūgiams atsparius lęšius ir neužtikrina tokios pat apsaugos kaip apsauginiai akiniai.
12. Dėvėkite veido arba dulkių kaukes – Jei pjovimo operacija yra dulkėta, rekomenduojama naudoti veido arba dulkių kaukę, specialiai sukurtą filtruoti mikroskopines daleles.
13. Nepersistenkite – Visada išlaikykite tinkamą padėtį ir pusiausvyrą.
14. Prižiūrėkite įrankius atsargiai – Laikykite įrankius aštrius ir švarius, kad jie veiktų geriausiai ir saugiausiai. Laikykitės tepimo ir priedų keitimo instrukcijų.
15. Atjunkite įrankį – Atjunkite grandininį pjūklą nuo maitinimo šaltinio, kai nenaudojate, prieš atlikdami techninę priežiūrą, transportuodami arba keisdami grandinę ar kitus priedus.
16. Sumažinkite netyčinio paleidimo riziką – Prieš įjungdami įrankį į maitinimo šaltinį, įsitikinkite, kad jungiklis yra OFF (išjungta) padėtyje.
17. Naudokite rekomenduojamus priedus – Rekomenduojamus priedus rasite savininko vadove. Netinkamų priedų naudojimas gali sukelti sužalojimų riziką.
18. Patikrinkite, ar nėra pažeistų dalių – Prieš kiekvieną naudojimą pataisykite arba pakeiskite bet kurią pažeistą apsaugą ar dalį. Be to, patikrinkite, ar judančios dalys yra sulygiuotos, ar jos neužstrigusios, ar dalys nesulūžusios ir ar nėra kitų sąlygų, galinčių paveikti įrankio veikimą.
19. Niekada nepalikite įrankio be priežiūros, kol jis veikia – Išjunkite maitinimą ištraukdami maitinimo laidą tiesiai iš lizdo. Nepalikite pjūklo, kol pjovimo juosta visiškai sustos.
20. Venkite netyčinio paleidimo – Neneškite grandininio pjūklo pirštu ant jungiklio.
21. Nesuimkite atviro pjovimo ašmenų arba pjovimo briaunų, kai pakeliate arba laikote pjūklą – Kai nenaudojate, būtinai įdėkite pjovimo juostą į apsauginį apvalkalą.
22. Būkite budrūs – Stebėkite, ką darote. Vadovaukitės sveiku protu. Nenaudokite grandininio pjūklo, kai esate pavargę.
23. Laikykite nenaudojamą įrankį patalpoje – Kai nenaudojami, prietaisai turėtų būti laikomi patalpoje sausoje ir aukštoje arba užrakintoje vietoje, nepasiekiamoje vaikams.

Kai kuriose dulkėse ir nuolaužose, susidarančiose naudojant įrankį, gali būti cheminių medžiagų, kurios, kaip žinoma Kalifornijos valstijoje, sukelia vėžį ir apsigimimus arba kitą žalą reprodukcijai. Kai kurie šių cheminių medžiagų pavyzdžiai yra:

• Cheminės medžiagos trąšose
• Junginiai insekticiduose, herbiciduose ir pesticiduose
• Arsenas ir chromas iš chemiškai apdorotos medienos

Jūsų rizika susidurti su šiomis cheminėmis medžiagomis skiriasi ir priklauso nuo to, kaip dažnai atliekate tokį darbą. Norėdami sumažinti savo poveikį, dirbkite gerai vėdinamoje vietoje ir naudokite patvirtintą saugos įrangą, pvz., dulkių kaukes, kurios yra specialiai sukurtos filtruoti mikroskopines daleles.

Grandininio pjūklo naudojimas ir priežiūra

Išsaugokite visus įspėjimus ir instrukcijas, kad galėtumėte pasinaudoti ateityje. Terminas "elektrinis įrankis" įspėjimuose reiškia jūsų elektrinį grandininį pjūklą.

Prieš reguliuodami, apžiūrėdami, atlikdami techninę priežiūrą ar valydami elektrinį įrankį, keisdami priedus arba esant bet kokioms kitoms pavojingoms sąlygoms, išjunkite maitinimo jungiklį ir atjunkite maitinimo šaltinį. Visi techninės priežiūros darbai turi būti atliekami visiškai sustabdžius besisukančias elektrinio įrankio dalis. Tokios prevencinės saugos priemonės sumažina riziką netyčia paleisti elektrinį įrankį.

1. Neveržkite elektrinio įrankio. Naudokite tinkamą elektrinį įrankį savo darbui. Tinkamas elektrinis įrankis veiks geriau ir mažiau tikėtina, kad bus padaryta žala asmeniui ar mechaninė žala, jei jis bus naudojamas tokiu greičiu, kuriam jis buvo sukurtas.
2. Nenaudokite elektrinio įrankio, jei jungiklis jo neįjungia ir neišjungia. Bet kuris elektrinis įrankis, kurio negalima valdyti jungikliu, yra pavojingas ir turi būti suremontuotas.
3. Prieš atlikdami bet kokius reguliavimus, keisdami priedus arba laikydami elektrinį įrankį, atjunkite įrenginį nuo maitinimo šaltinio. Tokios prevencinės saugos priemonės sumažina riziką netyčia paleisti elektrinį įrankį.
4. Laikykite nenaudojamus elektrinius įrankius patalpoje sausoje, užrakintoje vietoje, nepasiekiamoje vaikams. Neleiskite niekam, kas nėra susipažinęs su elektriniu įrankiu ar šiomis instrukcijomis, pasiekti mašinos. Elektriniai įrankiai yra pavojingi neapmokytų naudotojų rankose.
5. Prižiūrėkite elektrinius įrankius atsargiai, kad užtikrintumėte saugų veikimą ir optimalų našumą. Laikykite rankenas sausas, švarias ir be alyvos bei riebalų. Patikrinkite, ar judančios dalys nėra išsiderinusios arba užsikimšusios, ar dalys nesulūžusios ir ar nėra kitų sąlygų, galinčių paveikti elektrinio įrankio veikimą. Jei randama pažeidimų, prieš naudodami suremontuokite elektrinį įrankį. Daugelį nelaimingų atsitikimų sukelia prastai prižiūrimi elektriniai įrankiai.
6. Laikykite pjovimo įrankius aštrius ir švarius. Tinkamai prižiūrimi pjovimo įrankiai su aštriomis pjovimo briaunomis mažiau linkę užstrigti ir juos lengviau valdyti.
7. Naudokite elektrinį įrankį ir priedus pagal šias instrukcijas ir būtinai atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinį įrankį kitoms nei numatytos operacijoms, gali susidaryti pavojinga situacija.
8. Judančios dalys kelia riziką. Laikykite veidą, plaukus, drabužius, rankas ir kojas atokiau nuo visų judančių dalių. Prieš naudojant elektrinį įrankį, visos apsaugos ir saugos priedai turi būti tinkamai sumontuoti. Prieš liesdami bet kurias dalis, išskyrus rankenas ir jungiklį, išjunkite ir atjunkite akumuliatorių.

Elektrosauga

Elektros smūgis gali sukelti SUNKIUS SUŽALOJIMUS arba MIRTĮ. Laikykitės šių įspėjimų: Neleiskite jokiai elektrinio grandininio pjūklo daliai liestis su vandeniu, kai jis veikia. Jei prietaisas sušlapo išjungtas, prieš įjungdami nuvalykite. Naudokite tik UL-, CSA- arba ETL įvertintą ilginamąjį laidą, skirtą naudoti lauke bet kokiomis oro sąlygomis. Nenaudokite ilginamojo laido, ilgesnio nei 100 pėdų (30 m). Nelieskite prietaiso ar jo kištuko šlapiomis rankomis arba stovėdami vandenyje. Mūvint guminiais batais suteikiama tam tikra apsauga.
ILGINAMŲJŲ LAIDŲ LENTELĖ
Ilginamojo laido ilgis	Iki 50 pėdų (15 m)	+50 pėdų - 100 pėdų (+15 m - 30 m)
Laido storis (A.W.G.):	14	12

1. Grandinės arba lizdo (-ų) apsauga nuo įžeminimo srovės (GFCI) turėtų būti numatyta grandinei (-ėms) arba lizdui (-ams), kurie bus naudojami šiam elektriniam grandininiam pjūklui. Yra lizdų su įmontuota GFCI apsauga, kuriuos galima naudoti šiai saugos priemonei.
2. Įsitikinkite, kad tinklo įtampa atitinka nurodytą įrenginio etiketėje. Netinkamos įtampos naudojimas gali sugadinti variklį ir sužaloti naudotoją.
3. Kad išvengtumėte elektros smūgio, naudokite tik lauko darbams tinkamą ilginamąjį laidą, pvz., SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A arba SJTOW-A.
   Prieš naudodami patikrinkite, ar ilginamasis laidas yra geros būklės. Naudodami ilginamąjį laidą, įsitikinkite, kad jis yra pakankamai storas, kad galėtų perduoti srovę, kurią naudos jūsų gaminys. Per plonas laidas sukels įtampos sumažėjimą, dėl kurio sumažės galia ir įkais.
4. Siekiant sumažinti elektros smūgio riziką, šis prietaisas turi poliarizuotą kištuką (t. y. viena mentė yra platesnė už kitą). Naudokite šį prietaisą tik su poliarizuotu UL-, CSA- arba ETL sąraše esančiu ilginamuoju laidu, rekomenduojamu naudoti lauke bet kokiomis oro sąlygomis.
   Prietaiso kištukas į poliarizuotą ilginamąjį laidą tilps tik vienu būdu. Jei prietaiso kištukas iki galo netelpa į ilginamąjį laidą, apverskite kištuką. Jei kištukas vis tiek netelpa, įsigykite tinkamą poliarizuotą ilginamąjį laidą. Poliarizuotam ilginamajam laidui reikės naudoti poliarizuotą sieninį lizdą. Ilginamojo laido kištukas į poliarizuotą sieninį lizdą tilps tik vienu būdu. Jei kištukas iki galo netelpa į sieninį lizdą, apverskite kištuką. Jei kištukas vis tiek netelpa, kreipkitės į kvalifikuotą elektriką, kad įrengtų tinkamą sieninį lizdą. Jokiu būdu nekeiskite prietaiso kištuko, ilginamojo laido lizdo arba ilginamojo laido kištuko.
5. Kad prietaiso laidas neatsijungtų nuo ilginamojo laido veikimo metu, naudokite įmontuotą ilginamojo laido fiksavimo kabliuką ir (arba) suriškite mazgą, kaip parodyta 1 lentelėje.
   1 lentelė. Ilginamojo laido tvirtinimo būdas

6. Nenaudokite laido netinkamai. Niekada netraukite grandininio pjūklo už laido ir netraukite laido, kad atjungtumėte jį nuo lizdo. Saugokite laidą nuo karščio, alyvos ir aštrių kraštų.

Dvigubos izoliacijos prietaisai

Dvigubos izoliacijos prietaise vietoj įžeminimo numatytos dvi izoliacijos sistemos. Dvigubos izoliacijos prietaise nėra įžeminimo priemonių, taip pat neturėtų būti pridedama įžeminimo priemonių prie prietaiso. Dvigubos izoliacijos prietaiso aptarnavimas reikalauja ypatingo kruopštumo ir sistemos išmanymo, todėl jį turėtų atlikti tik kvalifikuotas aptarnaujantis personalas įgaliotoje Snow Joe^® + Sun Joe^® atstovybėje. Atsarginės dvigubos izoliacijos prietaiso dalys turi būti identiškos dalims, kurias jos pakeičia. Dvigubos izoliacijos prietaisas pažymėtas žodžiais "Double Insulation" ("Dviguba izoliacija") arba "Double Insulated" ("Dvigubos izoliacijos"). Simbolis (kvadratas kvadrate) taip pat gali būti pažymėtas ant prietaiso.

DVIGUBA IZOLIACIJA: ĮŽEMINIMAS NEREIKALINGAS. APTARNAUDAMI NAUDOKITE TIK IDENTIŠKAS ATSARGINES DALIS.

Šis elektrinis grandininis pjūklas yra dvigubos izoliacijos, todėl nereikia atskiros įžeminimo sistemos. Naudokite tik identiškas atsargines dalis. Prieš aptarnaudami dvigubos izoliacijos prietaisus, perskaitykite instrukcijas. Naudokite šį grandininį pjūklą tik taip, kaip aprašyta šiame vadove.

Aptarnavimas

• Patikėkite savo elektrinį įrankį aptarnauti kvalifikuotam remonto specialistui įgaliotoje Snow Joe^® + Sun Joe^® atstovybėje, naudodami tik identiškas atsargines dalis, arba skambinkite į Snow Joe^® + Sun Joe^® klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563). Tai užtikrins, kad elektrinio įrankio sauga bus išlaikyta.

Įspėjimai dėl grandininio pjūklo saugos

• Dirbant grandininiu pjūklu, visas kūno dalis laikykite atokiau nuo pjūklo grandinės. Prieš paleisdami grandininį pjūklą, įsitikinkite, kad pjūklo grandinė nesiliečia su niekuo. Akimirksnio neatidumas dirbant grandininiu pjūklu gali sukelti jūsų drabužių ar kūno įsipainiojimą į pjūklo grandinę.
• Visada laikykite grandininį pjūklą dešine ranka už galinės rankenos, o kaire ranka - už priekinės rankenos. Laikant grandininį pjūklą apversta rankų konfigūracija padidėja susižalojimo rizika ir to niekada negalima daryti.
• Dėvėkite apsauginius akinius ir klausos apsaugos priemones. Jei grandininį pjūklą naudojate kasdien normaliomis sąlygomis, galite būti veikiami 85 dB (A) ar didesnio triukšmo lygio. Rekomenduojama papildoma galvos, rankų, kojų ir pėdų apsaugos įranga. Tinkami apsauginiai drabužiai sumažins susižalojimo riziką dėl skraidančių nuolaužų arba atsitiktinio kontakto su pjūklo grandine.
• Nenaudokite grandininio pjūklo medyje. Grandininio pjūklo naudojimas medyje gali sukelti susižalojimą.
• Visada tvirtai stovėkite ir naudokite grandininį pjūklą tik stovėdami ant fiksuoto, saugaus ir lygaus paviršiaus. Slidūs arba nestabilūs paviršiai, tokie kaip kopėčios, gali sukelti pusiausvyros praradimą arba grandininio pjūklo kontrolės praradimą.
• Pjaunant įtemptą galūnę, būkite atsargūs dėl atšokimo. Kai atlaisvinama medienos pluošto įtampa, spyruoklinė galūnė gali atsitrenkti į operatorių ir (arba) išmesti grandininį pjūklą iš kontrolės.
• Būkite ypač atsargūs pjaudami krūmus ir jaunus medelius. Plona medžiaga gali užkabinti pjūklo grandinę ir būti nuplakta į jus arba išmušti jus iš pusiausvyros.
• Neškite grandininį pjūklą už priekinės rankenos, kai grandininis pjūklas yra išjungtas ir atitrauktas nuo jūsų kūno. Transportuodami arba laikydami grandininį pjūklą, visada uždėkite pjovimo juostos apvalkalą. Tinkamas grandininio pjūklo naudojimas sumažins atsitiktinio kontakto su judančia pjūklo grandine tikimybę.
• Laikykitės instrukcijų dėl tepimo, grandinės įtempimo ir priedų keitimo. Netinkamai įtempta arba prastai sutepta grandinė gali arba nutrūkti, arba padidinti atatrankos tikimybę.
• Laikykite rankenas sausas, švarias ir be alyvos bei riebalų. Riebaluotos, alyvuotos rankenos yra slidžios ir gali sukelti kontrolės praradimą.
• Pjaukite tik medieną. Nenaudokite grandininio pjūklo jokiais kitais tikslais. Pavyzdžiui, nenaudokite grandininio pjūklo plastikui, mūrui ar nemedinėms statybinėms medžiagoms pjauti. Naudojant grandininį pjūklą šiais netinkamais būdais, galite rimtai susižaloti jūs ir jūsų įrankis.

Atatrankos priežastys ir prevencija

Atatranka gali įvykti, kai kreipiamosios juostos nosis arba galas paliečia objektą arba kai mediena užsidaro ir prispaudžia pjūklo grandinę pjūvyje. Kai kuriais atvejais kontaktas su galu gali sukelti staigią atvirkštinę reakciją, atmušant kreipiamąją juostą aukštyn ir atgal operatoriaus link.

Pjūklo grandinės prispaudimas išilgai kreipiamosios juostos viršaus gali greitai nustumti kreipiamąją juostą atgal operatoriaus link.

Bet kuri iš šių reakcijų gali sukelti pjūklo kontrolės praradimą, o tai gali sukelti rimtus sužalojimus. Nepasikliaukite vien tik saugos prietaisais, įmontuotais į jūsų pjūklą.

Kaip grandininio pjūklo naudotojas, turėtumėte imtis kelių veiksmų, kad jūsų pjovimo darbai būtų be nelaimingų atsitikimų ar sužalojimų.

Atatranka yra įrankio naudojimo netinkamai ir (arba) neteisingų darbo procedūrų ar sąlygų rezultatas, kurio galima išvengti imantis tinkamų atsargumo priemonių, kaip išsamiai aprašyta toliau:

• Tvirtai suimkite (dešine ranka už galinės rankenos, o kaire ranka - už priekinės rankenos, nykščiais ir pirštais apjuosdami atitinkamas rankenas) ir padėkite savo kūną ir rankas taip, kad galėtumėte atsispirti atatrankos jėgoms. Atatrankos jėgas gali kontroliuoti operatorius, jei imamasi tinkamų atsargumo priemonių. Nepaleiskite grandininio pjūklo.
• Nepersistenkite ir nepjaukite aukščiau pečių aukščio. Tai padeda išvengti nenumatyto kontakto su galu ir leidžia geriau valdyti grandininį pjūklą netikėtose situacijose.
• Naudokite tik gamintojo nurodytas pakaitines juostas ir grandines. Netinkamos pakaitinės juostos ir grandinės gali sukelti grandinės lūžimą ir (arba) atatranką.
• Laikykitės gamintojo nurodymų dėl pjūklo grandinės galandimo ir priežiūros. Sumažinus gylio matuoklio aukštį, gali padidėti atatranka.
• Visada laikykitės saugos taisyklių ir laikykitės teisingų pjovimo metodų.
• Užtikrinkite saugų grandininio pjūklo nešimą. Kai mašina turi būti tvarkoma arba transportuojama, turite:
  • Išjunkite variklį, palaukite, kol grandinė sustos, ir įjunkite grandinės stabdį;
  • Uždėkite kreipiamosios juostos dangtelį;
  • Laikykite mašiną už rankenų ir padėkite juostą priešinga kryptimi nei naudojant ją veikimo metu.
    Naudodami transporto priemonę mašinai transportuoti, tvirtai pritvirtinkite ją ir padėkite taip, kad ji nekeltų pavojaus jokiems keleiviams.
• Prieš pirmą kartą pjaudami arba genėdami, įsitikinkite:
  • Esate specialiai apmokyti naudoti tokio tipo įrangą;
  • Atidžiai perskaitėte saugos taisykles ir naudotojo instrukcijas, pateiktas šiame vadove;
  • Pirmiausia treniruojatės ant rąstų ant žemės arba pritvirtintų prie atramų / pjovimo ožių, kad susipažintumėte su mašina ir tinkamais pjovimo metodais.

Saugos grandinės stabdys

Įvykus atatrankai, naudokite kairę ranką, kad įjungtumėte grandinės stabdį, perkeldami saugos grandinės stabdžio svirtį į padėtį '0' (A pav.). Tai nedelsiant sustabdys grandinę.

Grandinės stabdžio veikimas turi būti patikrintas prieš kiekvieną naudojimą.

Norėdami iš naujo nustatyti grandinės stabdį, atjunkite įrankį nuo maitinimo tinklo ir atlenkite grandinės stabdį atgal (operatoriaus link) į padėtį '1' (A pav.). Prieš paleisdami iš naujo, patikrinkite grandinės įtempimą.

Apsauga nuo aplinkos poveikio

1. Dėvėkite tinkamus darbo drabužius. Dėvėkite apsauginius akinius.
2. Saugokite savo elektrinį įrankį nuo drėgmės ir lietaus. Drėgmė ir lietus gali sukelti pavojingą elektros ir variklio pažeidimą.
3. Nenaudokite elektrinio įrankio šalia garų ir degių skysčių.
4. Naudokite elektrinį įrankį tik sausomis sąlygomis ir esant 50°F-104°F (10°C-40°C) aplinkos temperatūrai.
5. Laikykite savo elektrinį įrankį tik sausose vietose, kurių aplinkos temperatūra yra 50°F-104°F (10°C-40°C). Saugokite elektrinį įrankį nuo drėgmės ir tiesioginių saulės spindulių.

Saugos simboliai

Šioje lentelėje pavaizduoti ir aprašyti saugos simboliai, kurie gali būti pavaizduoti ant šio gaminio. Prieš bandydami surinkti ir naudoti įrenginį, perskaitykite, supraskite ir vykdykite visas instrukcijas, pateiktas ant įrenginio.

Simboliai	Aprašymai
	PERSKAITYKITE NAUDOTOJO VADOVĄ (-US) – Prieš bandydami surinkti ir naudoti įrenginį, perskaitykite, supraskite ir vykdykite visas naudotojo vadove (-uose) pateiktas instrukcijas.
	SAUGOS ĮSPĖJIMAS – Nurodo atsargumo priemonę, įspėjimą arba pavojų.
	Saugokite įrenginį nuo lietaus ar drėgmės.
	BESISUKANTYS PEILIAI – Laikykite rankas ir kojas atokiau nuo angų, kai veikia pjūklas.
	Venkite kontakto su kreipiančiosios juostos galiuku. Kontaktas su galiuku gali staiga pakelti kreipiančiąją juostą aukštyn ir atgal, o tai gali sunkiai sužaloti naudotoją.
	IŠJUNKITE! Prieš valydami arba atlikdami techninės priežiūros patikrinimus, ištraukite kištuką iš lizdo.
	Besisukanti dalis toliau suksis kelias sekundes po to, kai išjungsite įrenginį.
	Laikykite pašalinius asmenis ir vaikus saugiu atstumu.
	DĖVĖKITE AKIŲ IR KLAUSOS APSAUGOS PRIEMONES – Kad apsisaugotumėte nuo sužalojimų, dėvėkite ausų apsaugos priemones ir apsauginius akinius.
	Naudodami įrenginį ir tvarkydami atliekas, dėvėkite apsaugines pirštines ir neslystančią avalynę.
	Teisinga pjovimo dantų kryptis.
	Naudojant grandininį pjūklą, visada reikia naudoti abi rankas.
	IŠJUNKITE! Nedelsdami ištraukite kištuką iš lizdo, jei laidas pažeistas arba įpjautas.
	Dviguba izoliacija.

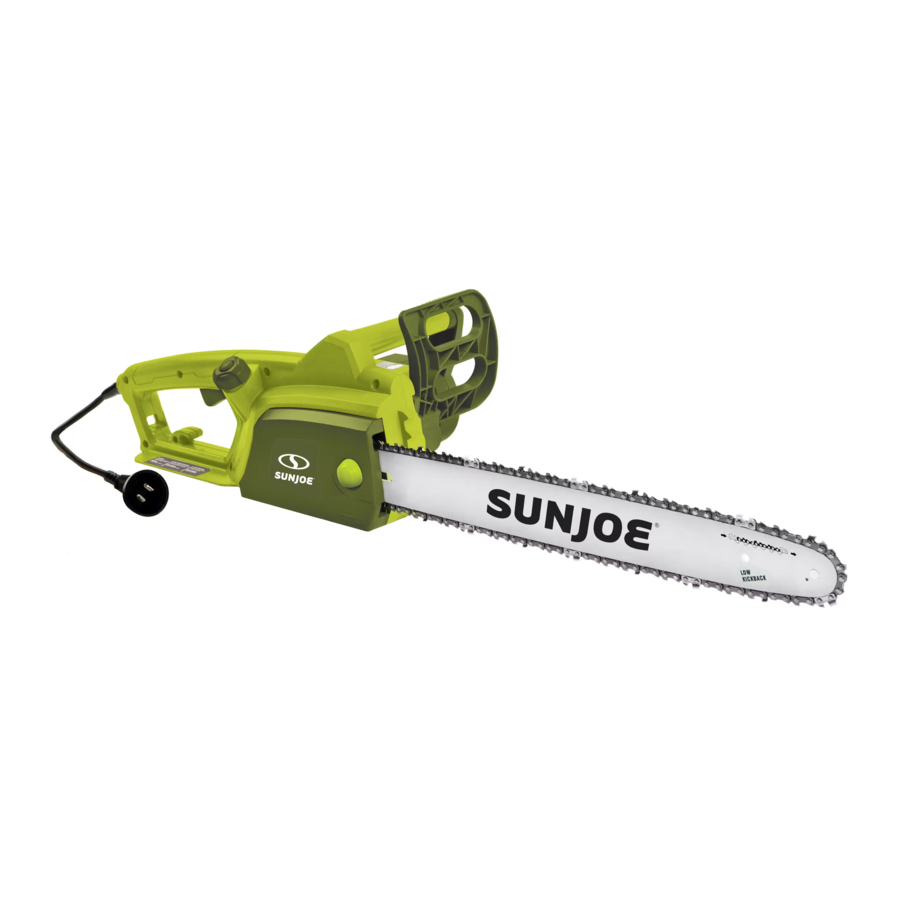

Žinokite savo elektrinį grandininį pjūklą

Prieš naudodami elektrinį grandininį pjūklą, atidžiai perskaitykite savininko vadovą ir saugos taisykles. Palyginkite toliau pateiktą iliustraciją su tikruoju įrenginiu, kad susipažintumėte su įvairių valdiklių ir reguliavimų vietomis. Išsaugokite šį vadovą ateičiai.

1. Prietaiso laidas
2. Galinė rankena
3. Alyvos bako dangtelis
4. Priekinė rankena
5. Saugos grandinės stabdžio svirtis
6. 18 colių pjovimo grandinė
7. Kreipiančiosios juostos priekinis žvaigždutė
8. 18 colių kreipiančioji juosta
9. Galinio dangtelio veržlė su dekoratyviniu dangteliu
10. Žvaigždutės / grandinės galinis dangtelis
11. Alyvos lygio indikatoriaus langelis
12. Paleidimo jungiklis
13. Saugos fiksavimo mygtukas
14. Prailginimo laido fiksavimo kabliukas
15. Pjovimo juostos apvalkalas

Techniniai duomenys

Nominali įtampa: 120V ~ 60 Hz

Galia: 14A

Greitis be apkrovos: 8000 aps./min.

Juostos / grandinės ilgis: 18 colių (45,7 cm)

Maksimalus pjovimo storis: 17,5 colio (44,5 cm)
Rekomenduojama: 16,5 colio (42 cm)

Alyvos bako talpa: 3 fl oz (90 ml)

Grandinės greitis: 47,6 pėdų / s (14,5 m / s)

Neto svoris: 10,6 svaro (4,8 kg)

Išpakavimas

Dėžutės turinys

• • Elektrinis grandininis pjūklas
• • 18 colių (45,7 cm) pjovimo grandinė
• • 18 colių (45,7 cm) kreipiančioji juosta
  • Dvigubo galo šešiakampis veržliaraktis / ašmenų atsuktuvas
  • Pjovimo juostos apvalkalas
  • Vadovas su registracijos kortele

1. Atsargiai išimkite grandininį pjūklą ir patikrinkite, ar yra visos aukščiau išvardytos dalys.
2. Atidžiai apžiūrėkite gaminį ir įsitikinkite, kad transportavimo metu neįvyko jokių lūžių ar pažeidimų. Jei radote pažeistų ar trūkstamų dalių, NEGRĄŽINKITE įrenginio į parduotuvę. Skambinkite į Snow Joe^® + Sun Joe^® klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563).
   PASTABA: neišmeskite transportavimo dėžės ir pakavimo medžiagų, kol nebūsite pasiruošę naudoti naują elektrinį grandininį pjūklą. Pakuotė pagaminta iš perdirbamų medžiagų. Tinkamai utilizuokite šias medžiagas pagal vietinius įstatymus.

Įranga ir pakavimo medžiagos nėra žaislai. Neleiskite vaikams žaisti su plastikiniais maišeliais, folija ar smulkiomis dalimis. Šias dalis galima praryti ir sukelti uždusimo pavojų!

Surinkimas

Visada mūvėkite tvirtas pirštines, kai dirbate su strypu ir grandine. Strypą ir grandinę montuokite labai atsargiai, kad nepakenktumėte įrenginio saugumui ir efektyvumui. Jei abejojate, kreipkitės į įgaliotąjį Snow Joe^® + Sun Joe^® pardavėją arba skambinkite į Snow Joe^® + Sun Joe^® klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563).

Išpakavimas ir surinkimas turi būti atliekami ant lygaus ir stabilaus paviršiaus, kur būtų pakankamai vietos įrenginiui ir jo pakuotei judinti.

Niekada neužveskite variklio, kol neįdėsite kreipiamojo strypo, grandinės ir galinio dangtelio. Jei visos šios dalys nėra savo vietose, sankaba/žvaigždutė gali atšokti arba sprogti, o tai gali sukelti rimtų sužalojimų naudotojui.

Kad išvengtumėte sunkių sužalojimų, perskaitykite ir supraskite visas pateiktas saugos instrukcijas.

Prieš atlikdami bet kokią techninę priežiūrą, įsitikinkite, kad įrankis atjungtas nuo maitinimo šaltinio. Jei nepaisysite šio įspėjimo, galite sunkiai susižaloti.

Kreipiamojo strypo ir grandinės montavimas

Reikalingi įrankiai ir reikmenys:

• Dvigubo galo šešiabriaunis veržliaraktis/plokščias atsuktuvas (pridedamas)
• Tvirtos darbo pirštinės

PASTABA: Keisdami kreipiamąjį strypą ir grandinę, naudokite tik identiškas atsargines dalis. Prieš tęsdami montavimą, įsitikinkite, kad grandininis pjūklas atjungtas nuo maitinimo šaltinio.

1. Naudodami pridedamą plokščiagalį atsuktuvą, nuimkite galinio dangtelio veržlės dangtelį nuo grandinės/žvaigždutės galinio dangtelio, kad atidengtumėte galinio dangtelio veržlę (1 pav.).

2. Naudodami pridedamą šešiabriaunį veržliaraktį, atsukite galinio dangtelio veržlę ir nuimkite grandinės/žvaigždutės galinį dangtelį (1 pav.).
3. Išdėliokite naują pjūklo grandinę kilpa ir ištiesinkite visus mazgus. AŠTRIOJI DANTŲ PUSĖ TURI BŪTI NUKREIPTA NUO JŪSŲ IR GRANDINĖS SUKIMOSI KRYPTIMI, NURODYTA ANT KREIPIAMOJO STRYPO. Jei dantys atsukti atgal, apverskite kilpą (2 pav.).

4. Pradedant nuo galiuko, įstatykite grandinės pavaros jungtis į strypo griovelį, palikdami kilpą strypo gale. Grandinė laisvai tilps, kol bus uždėta ant žvaigždutės (3 pav.).

   PASTABA: Įsitikinkite, kad grandinė yra tinkamai nukreipta. Jei grandinė sumontuota atgal, pjūklas neįprastai vibruos ir nepjaus.
5. Laikykite grandinę padėtyje ant strypo ir uždėkite kilpą aplink žvaigždutę. Pritvirtinkite strypą lygiai prie montavimo paviršiaus, kad strypo smeigės būtų ilgame strypo griovelyje, o reguliavimo kaištis būtų grandinės įtempimo kaiščio angoje (4 pav.).

   PASTABA: Jei reguliavimo kaištis nepasiekia grandinės įtempimo kaiščio angos, sukite grandinės įtempimo varžtą prieš laikrodžio rodyklę, kol kaiščio anga susilygins su reguliavimo kaiščiu (5 pav.).

6. Laikydami strypą ir grandinę lygiai prie montavimo paviršiaus, sureguliuokite grandinės įtempimą, jei reikia, reguliuodami grandinės įtempiklio varžtą pridedamu plokščiagalio atsuktuvo galu. Sukite grandinės įtempiklio varžtą pagal laikrodžio rodyklę, kad įtemptumėte grandinę, arba prieš laikrodžio rodyklę, kad atlaisvintumėte grandinę (5 pav.).
7. Uždėkite grandinės/žvaigždutės galinį dangtelį, pirmiausia įkišdami galinį skirtuką į galinio skirtuko angą ir uždėkite dangtelį virš strypo galo. Rankomis priveržkite galinio dangtelio veržlę; palikite strypą pakankamai laisvą, kad jis galėtų šiek tiek judėti, kad būtų galima reguliuoti įtempimą (6 pav.).

8. Pašalinkite visą grandinės laisvumą sukdami grandinės įtempiklio varžtą pagal laikrodžio rodyklę, kol grandinė tvirtai priglus prie strypo, o pavaros jungtys bus lygiai strypo griovelyje (7 pav.).

   PASTABA: Grandinė yra tinkamai įtempta, kai kreipiamojo strypo apačioje nėra įlinkio; grandinė yra tvirta, bet ją galima pasukti ranka be užstrigimo. Daugiau informacijos apie grandinės įtempimą rasite techninės priežiūros skyriuje.
9. Visiškai priveržkite galinio dangtelio veržlę šešiabriauniu veržliarakčiu (6 pav.), tada uždėkite galinio dangtelio veržlės dangtelį, kad pritvirtintumėte grandinės/žvaigždutės galinį dangtelį.

PASTABA: Jei grandinė per stipriai įtempta, ji nesisuks. Šiek tiek atlaisvinkite galinio dangtelio veržlę ir pasukite grandinės įtempiklį 1/4 apsisukimo prieš laikrodžio rodyklę. Pakelkite kreipiamojo strypo galiuką aukštyn ir vėl priveržkite galinio dangtelio veržlę. Įsitikinkite, kad grandinę galima pasukti ranka be užstrigimo.

PASTABA: Nauja grandinė paprastai išsitampo; dažnai tikrinkite grandinės įtempimą ir, jei reikia, sureguliuokite įtempimą.

Strypo ir grandinės keitimas

1. Atjunkite grandininį pjūklą nuo maitinimo šaltinio.
2. Naudodami dvigubo galo šešiabriaunį veržliaraktį/plokščiagalį atsuktuvą, nuimkite galinio dangtelio veržlės dangtelį, tada atsukite galinio dangtelio veržlę, kad nuimtumėte grandinės/žvaigždutės galą (1 pav.).
3. Nuimkite pjovimo strypą ir grandinę nuo montavimo paviršiaus (8 pav.).

4. Nuimkite seną grandinę nuo strypo.
5. Norėdami tinkamai išdėlioti ir sumontuoti naują pjūklo grandinę, atlikite 3–9 veiksmus iš skyriaus „Kreipiamojo strypo ir grandinės montavimas“.

Pasiruošimas darbui

Įrenginio tikrinimas

Prieš atlikdami bet kokius patikrinimus, reguliavimus, remontą ar techninę priežiūrą, įsitikinkite, kad įrenginys nėra prijungtas prie maitinimo šaltinio.

Prieš pradėdami darbą, prašome:

• Patikrinkite, ar visi įrenginio ir kreipiamojo strypo varžtai yra tvirtai priveržti;
• Patikrinkite, ar grandinė tinkamai įtempta, tinkamai pagaląsta ir ar nėra jokių pažeidimų požymių;
• Patikrinkite, ar rankenos ir apsaugos priemonės yra švarios ir sausos, tinkamai sumontuotos ir saugiai pritvirtintos prie įrenginio;
• Patikrinkite, ar grandinės stabdys veikia efektyviai;
• Patikrinkite, ar paleidiklio jungiklis ir saugos mygtukas juda laisvai be per didelės jėgos ir automatiškai bei greitai grįžta į neutralią padėtį;
• Patikrinkite, ar paleidiklio jungiklis lieka užrakintas, kol nepaspaudžiamas saugos mygtukas;
• Įsitikinkite, kad aušinimo oro angos nėra užsikimšusios pjuvenomis ar šiukšlėmis;
• Patikrinkite, ar grandinės alyvos lygis nėra žemesnis už „MIN“ lygio žymą; jei reikia, papildykite alyvą iki 1 cm nuo užpildymo angos krašto.
  PASTABA: Prieš naudodami grandininį pjūklą, turite pripildyti grandinės alyvos baką strypo ir grandinės alyva.

Grandinės įtempimo reguliavimas

Prieš atlikdami bet kokius patikrinimus, reguliavimus, remontą ar techninę priežiūrą, įsitikinkite, kad įrankis atjungtas nuo maitinimo šaltinio.

Išjungus įrankį, grandinė dar kelias sekundes suksis.

1. Atlaisvinkite galinio dangtelio veržlę, kol ji bus priveržta ranka. Naudodami plokščiagalį atsuktuvą, pasukite grandinės įtempiklio varžtą pagal laikrodžio rodyklę, kad įtemptumėte grandinę. Šalta grandinė bus tinkamai įtempta, kai kreipiamojo strypo apačioje nebus laisvumo; grandinė yra tvirta, bet ją galima pasukti ranka be užstrigimo (9 pav.).

2. Įtempimas yra tinkamas, kai grandinės pavaros jungtys neišsprūsta iš grandinės kreipiklio ant strypo, kai grandinė patraukiama aukštyn nuo strypo vidurio (10 pav.).


Grandinės tepalas

Jei grandinė nebus tepama, grandinė ir strypas bus pažeisti. Naudokite geros kokybės strypo ir grandinės alyvą arba, jei jos nėra, galima naudoti nenaudotą SAE 30 svorio variklio alyvą. Viena naudojimo minutė sunaudos maždaug 0,2 fl oz. (6 ml) alyvos.

PASTABA: Normalu, kad alyva sunkiasi iš pjūklo, kai jis nenaudojamas. Kad išvengtumėte sunkimosi, po kiekvieno naudojimo ištuštinkite alyvos baką. Kai įrenginys laikomas ilgą laiką (3 mėnesius ar ilgiau), įsitikinkite, kad grandinė yra lengvai sutepta. Tai apsaugos grandinę ir strypo žvaigždutę nuo rūdžių.

Nenaudokite grandininio pjūklo su jokiais priedais ar priedėliais. Toks naudojimas gali būti pavojingas.

Naudojimas

Įrenginio užvedimas

Prieš užvesdami grandininį pjūklą, nuimkite alyvos bako dangtelį ir įpilkite strypo ir grandinės alyvos iki alyvos lygio langelio viršaus (11 pav.). Viena naudojimo minutė sunaudos maždaug 0,2 fl oz (6 ml) alyvos. Papildykite, kai alyvos lygis nukrenta iki 1/4 bako.

PASTABA: Jūsų elektrinis grandininis pjūklas yra aprūpintas automatiniu alyvos siurbliu, skirtu strypui ir grandinei tepti. Turite įpilti strypo ir grandinės alyvos, kitaip jūsų grandininis pjūklas suges.

1. Prijunkite elektrinį grandininį pjūklą prie veikiančio 120 V lizdo naudodami tvirtą lauko ilginamąjį laidą.
2. Padarykite kilpą maitinimo laide ir įkiškite ją per skylę rankenoje ir aplink laido fiksavimo kabliuką (12 pav.), tada prijunkite ilginamąjį laidą prie prietaiso laido.

3. Įsitikinkite, kad kreipiamasis strypas nesiliečia su žeme ar jokiu kitu objektu.
4. Tvirtai laikykite grandininį pjūklą abiem rankomis.
5. Norėdami įjungti įrankį, nykščiu paspauskite ir laikykite saugos fiksavimo mygtuką, o pirštais paspauskite paleidiklį. Kai įrankis veikia, galite atleisti saugos fiksavimo mygtuką (13 pav.).

6. Norėdami išjungti įrankį, atleiskite paleidiklio jungiklį (13 pav.).

PASTABA: Nespauskite paleidiklio jungiklio, kol nebūsite pasiruošę pjauti.

Naudojimo patarimai

Jūsų ir kitų saugumui:

1. Nenaudokite įrenginio atidžiai neperskaitę instrukcijų. Susipažinkite su valdikliais ir tinkamu įrenginio naudojimu. Išmokite greitai sustabdyti įrenginį.
2. Atminkite, kad operatorius arba naudotojas yra atsakingas už nelaimingus atsitikimus ar pavojus, atsirandančius kitiems žmonėms ar jų turtui.
3. Visada dėvėkite tinkamus drabužius, kai naudojate įrenginį. Dėvėkite antivibracines pirštines ir kitas asmenines apsaugos priemones.
   PASTABA: Visos aukščiau išvardytos atsargumo priemonės negarantuoja tam tikrų rizikų prevencijos, t. y. Reino fenomenas arba karpalinio tunelio sindromas. Operatoriams, kurie naudoja šį įrenginį ilgą laiką, rekomenduojama periodiškai tikrinti rankas ir pirštus. Jei atsiranda kuris nors iš aukščiau minėtų simptomų, nedelsdami kreipkitės į gydytoją.
4. Dirbkite tik dienos šviesoje arba gerame dirbtiniame apšvietime.
5. Būkite ypač atsargūs dirbdami šalia metalinių tvorų.
6. Saugokitės, kad strypas stipriai neatsitrenktų į pašalinius objektus arba skraidančias nuolaužas, atsiradusias dėl grandinės judėjimo.
7. Nenaudokite grandininio pjūklo medyje, ant kopėčių ar pastolių. Tai labai pavojinga.
8. Būkite ypač atsargūs pjaudami mažus krūmus, jaunus medelius ar įtemptas šakas, nes plona ir įtempta medžiaga gali užkabinti pjūklą ir būti nuplakta į jus, išmušti iš pusiausvyros arba atšokti atgal.
9. Nepjaukite vijoklių ir (arba) mažų krūmokšnių.
10. Prieš paleisdami įrenginį, įsitikinkite, kad grandininis pjūklas nesiliečia su jokiu objektu.

Grandinė rieda išjungus pjūklą. Nenaudokite drėgnomis sąlygomis.

Visada atminkite, kad netinkamai naudojamas grandininis pjūklas gali pakenkti ar trukdyti kitiems ir turėti didelį poveikį aplinkai.

Kad gerbtumėte žmones ir aplinką:

• Venkite naudoti įrenginį aplinkoje arba dienos metu, kai jis gali trukdyti kitiems.
• Kruopščiai laikykitės vietinių nuostatų ir nuostatų dėl atliekų tvarkymo po pjovimo.
• Kruopščiai laikykitės vietinių nuostatų ir nuostatų dėl alyvų, pažeistų dalių ar bet kokių elementų, kurie daro didelį poveikį aplinkai, tvarkymo.
• Tam tikras grandinės tepimo alyvos kiekis išleidžiamas į aplinką, kai įrenginys veikia, todėl naudokite tik biologiškai skaidžias alyvas, pagamintas specialiai šiam naudojimui.
• Kad išvengtumėte gaisro pavojaus, nepalikite įrenginio su karštu varikliu ant lapų ar sausos žolės.

Norint naudoti įrenginį medžiams kirsti ir šakoms genėti, reikia specialaus apmokymo.

Ilgalaikis vibracijos poveikis gali sukelti sužalojimus ir neurovaskulinius sutrikimus (dar vadinamus "Reino sindromu" arba "balta ranka"), ypač žmonėms, sergantiems kraujotakos sutrikimais. Simptomai gali paveikti rankas, riešus ir pirštus ir pasireikšti jautrumo praradimu, tirpimu, niežuliu, skausmu ir odos spalvos pakitimu arba matomais pokyčiais. Šiuos padarinius gali sustiprinti žema aplinkos temperatūra ir (arba) per stiprus rankenų suėmimas. Jei atsiranda simptomų, reikia sumažinti įrenginio naudojimo trukmę ir pasikonsultuoti su gydytoju.

Patikrinimai darbo metu

• Grandinės įtempimo patikrinimas. Dirbant grandinė linkusi palaipsniui temptis, todėl reikia dažnai tikrinti jos įtempimą.

  Pirmąjį naudojimo laikotarpį (arba pakeitus grandinę) grandinės įtempimą reikia tikrinti dažniau dėl grandinės nusėdimo.

  Niekada nedirbkite su atsilaisvinusia grandine, nes ji gali būti pavojinga, jei grandinė išslysta iš savo kreiptuvų.
  Norėdami sureguliuoti grandinės įtempimą, vadovaukitės instrukcijomis, pateiktomis skyriuje "Grandinės įtempimo reguliavimas".
• Alyvos tiekimo patikrinimas

  Niekada nenaudokite įrenginio be tepimo! Alyvos lygį bake galite patikrinti per skaidrų matuoklį. Įsitikinkite, kad kiekvieną kartą naudodami įrenginį pripildote alyvos baką. Norėdami gauti geriausius rezultatus, naudokite tik geros kokybės strypo ir grandinės alyvą, skirtą specialiai naudoti su grandininiais pjūklais.

  Įsitikinkite, kad strypas ir grandinė yra savo vietose, kai tikrinate alyvos tiekimą.
  Įjunkite variklį ir patikrinkite, ar grandinės alyva tiekiama, kaip parodyta toliau (14 pav.).


Tinkama pjovimo padėtis

1. Svoris turi būti subalansuotas abiem kojomis ant tvirto pagrindo.
2. Laikykite kairę ranką ir alkūnę užfiksuotas "tiesios rankos" padėtyje, kad atlaikytumėte bet kokią atatrankos jėgą (15 pav.).

3. Jūsų kūnas visada bus kairėje grandinės linijos pusėje.

Pagrindinės pjovimo procedūros

1. Maži medžiai, kurių skersmuo iki 6–7 colių, paprastai pjaunami vienu pjūviu. Įpjovos nustato medžio kritimo kryptį.

   Jei medis pradeda kristi netinkama kryptimi arba jei pjūklas užstrigo ar užsikabino kritimo metu, palikite pjūklą ir gelbėkitės.

   Periodiškai žvilgtelėkite į medžio viršų galinio pjūvio metu, kad įsitikintumėte, jog medis kris norima kryptimi.
2. Prieš pradėdami didelę pjovimo operaciją, pasipraktikuokite pjaudami kelis mažus rąstus naudodami šias technikas, kad pajustumėte pjūklo naudojimą.
3. Atsistokite tinkama padėtimi priešais medieną išjungę pjūklą.
4. Suspauskite gaiduką ir leiskite grandinei įsibėgėti iki maksimalaus greičio prieš įeidami į pjūvį.
5. Tvirtai laikykite pjūklą abiem rankomis. Visada laikykite kairę ranką ant priekinės rankenos, o dešinę – ant galinės rankenos, kad jūsų kūnas būtų kairėje grandinės linijos pusėje.
6. Laikykite įrenginį įjungtą visą pjovimo laiką, palaikydami pastovų greitį.
7. Leiskite grandinei pjauti už jus; darykite tik lengvą spaudimą žemyn. Jei priversite pjūvį, galite sugadinti strypą, grandinę ar įrenginį.
8. Nepjaukite spaudžiant pjūklą pjūvio pabaigoje.
9. Visada pjaukite abiem kojomis ant tvirto pagrindo, kad neišmuštų iš pusiausvyros.
10. Nepjaukite aukščiau krūtinės aukščio, nes aukščiau laikomą pjūklą sunku valdyti prieš atatrankos jėgą.

Pjovimo technikos

Prieš kertant ar genint pirmą kartą, pasipraktikuokite pjaudami rąstus ant žemės arba ant atramų, kad susipažintumėte su įrenginiu ir tinkamiausiomis pjovimo technikomis.

Kerpant medį, pasirūpinkite, kad visi būtų saugiu atstumu nuo pjovimo zonos. Pjovimo metu saugiausias atstumas turėtų būti bent du kartus didesnis už aukščiausių medžių aukštį pjovimo zonoje. Jei medis paliečia elektros liniją, nedelsiant reikia pranešti komunalinių paslaugų įmonei.

Pjaudami visada laikykite įrenginį abiem rankomis.

Nedelsiant sustabdykite variklį, jei grandinė sustoja pjaunant. Saugokitės atatrankos, kuri gali įvykti, jei juosta susiduria su kliūtimi.

Medžio kirtimas

1. Kai pjauna ir kerta du ar daugiau žmonių vienu metu, kirtimo operacija turėtų būti atskirta nuo pjovimo operacijos atstumu, kuris yra bent du kartus didesnis už kertamo medžio aukštį. Medžiai neturėtų būti kertami taip, kad keltų pavojų bet kuriam asmeniui, paliestų elektros liniją ar padarytų žalą turtui. Jei medis paliečia elektros liniją, nedelsiant reikia pranešti įmonei.

   Patikrinkite, ar medyje nėra pažeistų ar negyvų šakų, kurios galėtų jus užgauti kertant.
2. Grandinės pjūklo operatorius turėtų stovėti kalvos pusėje, nes medis greičiausiai nuriedės arba nuslys žemyn po to, kai bus nukirstas.
3. Prieš pradedant pjūvius, reikia suplanuoti ir, jei reikia, išvalyti pabėgimo kelią. Pabėgimo kelias turėtų tęstis atgal ir įstrižai į numatomos kritimo linijos galą, kaip parodyta (16 pav.).

4. Prieš pradedant kirsti, atsižvelkite į natūralų medžio pasvirimą, didesnių šakų vietą ir vėjo kryptį, kad galėtumėte įvertinti, kuria kryptimi medis kris.

   Nekirskite medžių esant stipriam vėjui ar smarkiam kritulių kiekiui. Palaukite, kol pavojus baigsis, ir tik tada pjaukite.

   Nenupjaukite medžių, kurie yra labai pasvirę, arba didelių medžių, kurie turi supuvusias šakas, atsilupusią žievę ar tuščiavidurius kamienus. Nustumkite arba nutempkite šiuos medžius sunkia įranga ir tada supjaustykite.
5. Pašalinkite purvą, akmenis, atsilupusią žievę, vinis, kabes ir vielą nuo medžio.

Įpjovos padarymas

Padarykite įpjovą 1/3 medžio skersmens, statmenai kritimo krypčiai, kaip parodyta (17 pav.).

Pirmiausia padarykite apatinį horizontalų įpjovos pjūvį.

Tai padės išvengti pjūklo grandinės arba kreipiamosios juostos užspaudimo, kai bus padaryta antra įpjova.

Galinis kirtimo pjūvis

1. Padarykite galinį kirtimo pjūvį bent 2 coliais (50 mm) aukščiau nei horizontalus įpjovos pjūvis, kaip parodyta (16 pav.). Laikykite galinį kirtimo pjūvį lygiagrečiai horizontaliam įpjovos pjūviui. Strategiškai nustatykite galinio kirtimo pjūvio vietą taip, kad liktų pakankamai medienos, kuri veiktų kaip vyris. Vyrio mediena neleidžia medžiui suktis ir kristi neteisinga kryptimi. Nepjaukite per vyrį.
2. Kai kirtimas priartėja prie vyrio, medis turėtų pradėti kristi. Jei yra tikimybė, kad medis gali nukristi nepageidaujama kryptimi arba gali atšokti atgal ir užstrigdyti pjūklo grandinę, sustabdykite pjovimą prieš baigdami galinį kirtimo pjūvį ir naudokite medinius, plastikinius arba aliumininius pleištus, kad atidarytumėte pjūvį ir numestumėte medį norima kritimo linija.
3. Kai medis pradeda kristi, išimkite grandininį pjūklą iš pjūvio, sustabdykite variklį, padėkite grandininį pjūklą žemyn, tada eikite suplanuotu atsitraukimo keliu. Būkite budrūs dėl krintančių virš galvos šakų ir stebėkite savo kojas.

Medžio genėjimas

Genėjimas yra procesas, kurio metu šakos pašalinamos nuo nukritusio medžio. Genėdami palikite didesnes apatines šakas, kad rąstas būtų pakeltas nuo žemės. Pašalinkite mažas šakas vienu pjūviu, kaip parodyta (18 pav.). Įtemptos šakos turėtų būti pjaunamos iš apačios į viršų, kad grandininis pjūklas neužstrigtų.

Ypatingą dėmesį atkreipkite į tai, kur šakos guli ant žemės, ir atpažinkite šias rizikas:

1. šakos gali būti įtemptos;
2. kryptis, kuria šaka kris pjaunant, gali skirtis nuo to, ko tikėjotės;
3. medis gali būti nestabilus po to, kai šaka buvo nupjauta.

Rąsto pjovimas

Rąsto pjovimas yra procesas, kurio metu rąstas supjaustomas į ilgius. Svarbu įsitikinti, kad jūsų atrama yra tvirta, o svoris tolygiai paskirstytas ant abiejų kojų. Jei įmanoma, rąstas turėtų būti pakeltas ir paremtas naudojant šakas, rąstus ar kaladėles. Vykdykite šias paprastas instrukcijas, kad pjovimas būtų lengvas:

1. Kai rąstas yra paremtas visu ilgiu, kaip parodyta (19A pav.), jis pjaunamas iš viršaus (viršutinis pjūvis).

2. Kai rąstas yra paremtas viename gale (19B pav.), nupjaukite 1/3 skersmens nuo apatinės pusės (apatinis pjūvis). Tada užbaikite pjūvį viršutiniu pjūviu, kad susijungtų su pirmuoju pjūviu.

3. Kai rąstas yra paremtas abiejuose galuose (19C pav.), nupjaukite 1/3 skersmens nuo viršaus (viršutinis pjūvis). Tada užbaikite pjūvį apatiniu pjūviu apatinius 2/3, kad susijungtų su pirmuoju pjūviu.

4. Lengviau pjauti rąstą naudojant smailiuotą buferį (19D pav.).

   • Įkaskite smailiuotą buferį į rąstą ir naudokite jį kaip ašį. Pjaukite lanko judesiu, kad juosta įsiskverbtų į medieną.
   • Jei reikia, pakartokite kelis kartus, keisdami vietą, kur įsmeigiate smailiuotą buferį.
   • Pjaudami ant šlaito, visada stovėkite kalvos pusėje nuo rąsto (20 pav.). Pjaudami per rąstą, išlaikykite kontrolę atleisdami pjovimo spaudimą pjūvio pabaigoje, neatlaisvindami grandininio pjūklo rankenų. Neleiskite grandinei liestis su žeme.

     Baigę pjūvį, palaukite, kol pjūklo grandinė sustos, prieš perkeldami grandininį pjūklą. Visada sustabdykite variklį prieš pereidami nuo medžio prie medžio.

Darbo pabaiga

Kai baigsite darbą:

• Išjunkite variklį ir atjunkite įrenginį nuo maitinimo šaltinio.
• Palaukite, kol grandinė sustos, ir leiskite įrenginiui atvėsti.
• Pašalinkite nuo grandinės visas pjuvenų ar alyvos nuosėdas.
• Jei yra per daug nešvarumų ar dervos, išardykite grandinę ir įdėkite ją į indą su tinkamu valikliu. Tada nuplaukite ją švariu vandeniu ir apdorokite tinkamu antikoroziniu purškikliu prieš vėl surenkant ant įrenginio.
• Prieš sandėliuodami uždėkite pjovimo juostos apvalkalą ant juostos.

Prieš sandėliuodami grandininį pjūklą bet kokioje uždaroje patalpoje, leiskite varikliui visiškai atvėsti.

Kad sumažintumėte gaisro pavojų, kruopščiai išvalykite įrenginį, kad pašalintumėte pjuvenas, šakas, lapus ar riebalų perteklių. Niekada nepalikite indų su nupjautomis atliekomis sandėliavimo zonoje.

Techninė priežiūra

Dėl visų techninės priežiūros darbų, kurie nėra numatyti šiame vadove, kreipkitės į įgaliotąjį Snow Joe^® + Sun Joe^® pardavėją arba skambinkite į Snow Joe^® + Sun Joe^® klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563). Bet koks darbas, atliktas neįgaliotame aptarnavimo centre arba nekvalifikuoto personalo, visiškai panaikins garantiją.

Jūsų ir kitų saugumui:

• Tinkama techninė priežiūra yra būtina norint išlaikyti pradinį mašinos efektyvumą ir saugumą laikui bėgant.
• Laikykite visus veržles, varžtus ir sraigtus tvirtai priveržtus, kad įsitikintumėte, jog įranga yra saugios darbinės būklės.
• Niekada nenaudokite mašinos su susidėvėjusiomis ar pažeistomis dalimis. Pažeistos dalys turi būti pakeistos, o ne taisomos.
• Naudokite tik originalias Snow Joe^® + Sun Joe^® atsargines dalis. Dalys, kurios nėra tokios pat kokybės, gali rimtai sugadinti įrangą, pakenkti saugumui ir panaikinti garantiją.

Prieš atlikdami bet kokius reguliavimus, techninę priežiūrą ar remontą savo elektriniam grandininiam pjūklui, visada atjunkite įrenginį nuo maitinimo šaltinio.

• Dirbdami su kreipiančiąja ir grandine, mūvėkite apsaugines pirštines.
• Laikykite apsauginį pjovimo kreipiančiosios apvalkalą uždėtą, išskyrus atvejus, kai tiesiogiai dirbate su kreipiančiąja arba grandine.
• Niekada neišpilkite alyvos ar kitų teršalų neleistinose vietose.

Variklio aušinimas

Kad išvengtumėte variklio perkaitimo ir sugadinimo, visada laikykite aušinimo oro angas švarias ir be pjuvenų bei šiukšlių.

Grandinės įtempimas

Prieš naudodami pjūklą, patikrinkite grandinės įtempimą, kai grandinė yra šalta. Teisingas šaltos grandinės įtempimas yra tada, kai kreipiančiosios apačioje nėra laisvumo; grandinė yra prigludusi, bet galite ją pasukti ranka be užstrigimo.

Normalaus pjūklo veikimo metu grandinės temperatūra padidės. Teisingai įtemptos šiltos grandinės varomosios grandys išsikišę maždaug 0,050 col. (1,25 mm) iš kreipiančiosios griovelio (21 pav.). Atminkite, kad grandinė, įtempta būdama šilta, atvėsus gali būti per stipriai įtempta. Prieš kitą naudojimą patikrinkite "šaltą įtempimą". Grandinė turi būti iš naujo įtempta, kai varomųjų grandžių plokštumos išsikiša iš kreipiančiosios griovelio (21 pav.).

PASTABA: Nauja grandinė paprastai išsitampo. Dažnai tikrinkite grandinės įtempimą ir, jei reikia, iš naujo įtempkite.

Veržlės ir varžtai

Periodiškai tikrinkite, ar visos veržlės ir varžtai yra tvirtai priveržti, o rankenos tvirtai pritvirtintos.

Grandinės galandimas

Siekiant užtikrinti, kad grandininis pjūklas veiktų saugiai ir efektyviai, būtina, kad pjovimo komponentai būtų gerai pagaląsti. Primygtinai rekomenduojama pakeisti grandinę, kai tik ji praranda gebėjimą pjauti švariai ir saugiai. Tačiau esamą grandinę galima pagaląsti, jei galandimas atliekamas kruopščiai. Bet koks darbas su grandine ir kreipiančiąja reikalauja specifinės patirties ir specialių įrankių. Saugumo sumetimais rekomenduojame kreiptis į įgaliotąjį Snow Joe^® + Sun Joe^® pardavėją arba skambinti į Snow Joe^® + Sun Joe^® klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563).

Galąsti būtina, kai:

• Pjuvenos atrodo kaip dulkės.
• Pjauti tampa sunkiau.
• Pjūvis nėra tiesus.
• Vibracijos padidėja.

Įgaliotas aptarnavimo centras pagaląs grandinę naudodamas tinkamus įrankius, kad užtikrintų minimalų medžiagos pašalinimą ir vienodą visų pjovimo briaunų aštrumą.

Jei grandinę galandate patys, naudokite specialius apvalaus skerspjūvio dildes, kurių skersmuo tinkamas priklausomai nuo grandinės tipo (žr. "Grandinės techninės priežiūros lentelę"). Jums reikia tam tikrų įgūdžių ir patirties, kad nepažeistumėte pjovimo briaunų.

Grandinę galąskite taip (22 pav.):

• Tvirtai pritvirtinkite kreipiančiąją su sumontuota grandine tinkamuose spaustuvuose.
• Priveržkite grandinę, jei ji yra laisva.
• Įstatykite dildę į kreipiklį ir tada įkiškite ją į dantį pastoviu kampu nuo pjovimo briaunos.
• Kelis kartus pagaląskite judėdami į priekį ir pakartokite tai su visomis pjovimo briaunomis, nukreiptomis ta pačia kryptimi (dešinėn arba kairėn).
• Norėdami pastumti grandinę į priekį, naudokite atsuktuvą.
• Apverskite kreipiančiąją spaustuvuose ir pakartokite su visomis kitomis pjovimo briaunomis.
• Patikrinkite, ar gylio ribotuvo dantis neišsikiša toliau nei tikrinimo įrankis, ir nupjaukite visas išsikišusias dalis plokščia dilde, suapvalindami kraštus (22 pav.).
• Po galandimo pašalinkite visus dildinimo ir dulkių pėdsakus ir sutepkite grandinę alyvos vonioje. Pakeiskite grandinę, kai:
  • Pjovimo briaunų ilgis sumažėja iki 5 mm ar mažiau;
  • Tarp grandžių ir kniedžių yra per didelis laisvumas.

Kreipiančiosios techninė priežiūra

Kai ant kreipiančiosios atsiranda susidėvėjimo požymių, apverskite ją ant pjūklo, kad susidėvėjimas pasiskirstytų ir kreipiančioji tarnautų kuo ilgiau. Kreipiančiosios briaunų plunksnavimas arba užkarpavimas yra normalus kreipiančiosios susidėvėjimo procesas. Tokius defektus turėtumėte išlyginti dilde, kai tik jie atsiranda.

Pakeiskite kreipiančiąją, jei yra bet kuris iš šių defektų:

• Susidėvėjimas kreipiančiosios viduje leidžia grandinei gulėti į šoną
• Išlenkta kreipiančioji
• Įtrūkusios arba sulūžusios briaunos
• Išplėstos briaunos

Apverskite pjūklą, patikrinkite kreipiančiosios apačią ir įsitikinkite, kad tepimo angos ir grandinės griovelis yra švarūs nuo priemaišų.

Atsargines dalis savo Sun Joe^® SWJ701E elektriniam grandininiam pjūklui galite įsigyti užsisakę internetu adresu snowjoe.com arba, norėdami užsisakyti telefonu, susisiekite su Snow Joe^® + Sun Joe^® klientų aptarnavimo tarnyba telefonu 1-866-SNOWJOE (1-866-766-9563).

Grandinės žvaigždutė

Reguliariai tikrinkite žvaigždutės būklę ir pakeiskite ją, kai susidėvėjimas viršija 0,5 mm (23 pav.).

Nemontuokite naujos grandinės su susidėvėjusia žvaigždute arba atvirkščiai.

Grandinės techninės priežiūros lentelė

Varomosios grandys	Grandinės žingsnis		Grandinės storis		Dildės skersmuo
62	coliais	mm	coliais	mm	coliais	mm
	3/8	9.5	0.050	1.3	5/32	4

Sandėliavimas

Po kiekvieno darbo seanso kruopščiai išvalykite mašiną, kad pašalintumėte visas dulkes ir šiukšles, ir užmaukite kreipiančiosios apvalkalą ant pjovimo kreipiančiosios. Pataisykite arba pakeiskite visas sugedusias įrenginio dalis.

Laikykite mašiną sausoje, užrakintoje vietoje, nepasiekiamoje vaikams.

Pagalba

Jei jūsų Sun Joe^® SWJ701E elektriniam grandininiam pjūklui reikia aptarnavimo ar techninės priežiūros, skambinkite 1-866-SNOWJOE (1-866-766-9563) ir gaukite pagalbos.

Modelio ir serijos numeriai

Susisiekdami su įmone, užsakydami dalis arba organizuodami aptarnavimą iš įgaliotojo pardavėjo, turėsite pateikti modelio ir serijos numerius, kuriuos galite rasti ant lipduko, esančio ant įrenginio korpuso. Nukopijuokite šiuos numerius į toliau pateiktą vietą.

Trikčių šalinimas

Gedimas	Galima priežastis	Priemonė
Variklis neįsijungia, kai jį įjungiate	Kabelis neprijungtas prie maitinimo šaltinio	Įsitikinkite, kad kabelis prijungtas prie maitinimo šaltinio
	Paleidimo jungiklis neveikia	Prieš įjungdami paleidimo jungiklį, patikrinkite, ar saugos fiksavimo mygtukas yra visiškai nuspaustas
	Pratęsimo laidas neprijungtas prie kištuko	Patikrinkite, ar pratęsimo laidas yra visiškai prijungtas prie įrankio
	Pratęsimo laidas arba maitinimo kabelis pažeistas	Pataisykite arba pakeiskite pažeistą laidą
	Susidėvėję variklio šepečiai	Variklio šepečiai turi būti pakeisti
Kreipiančioji ir grandinė veikia karštai ir rūksta	Grandinės įtempimas per stiprus	Sureguliuokite grandinės įtempimą
	Alyvos bakas tuščias	Pripildykite baką grandinės alyva
	Grandinė sumontuota atgal	Apverskite grandinę taip, kad pjovikliai būtų nukreipti teisinga kryptimi
Variklis veikia, bet grandinė nesisuka	Grandinės įtempimas per stiprus	Sureguliuokite grandinės įtempimą
	Kreipiančioji ir grandinė gali būti pažeistos	Pakeiskite grandinę ir kreipiančiąją identiška atsargine dalimi
Prastas pjovimo našumas	Atsipjovusi pjūklo grandinė	Pagaląskite arba pakeiskite pjūklo grandinę
	Neteisingas grandinės įtempimas	Patikrinkite grandinės įtempimą
	Pjūklo grandinė sumontuota neteisingai	Patikrinkite pjūklo grandinės orientaciją
Grandinė nušoka nuo kreipiančiosios	Neteisingas grandinės įtempimas	Patikrinkite grandinės įtempimą
Grandinė veikia sunkiai	Neteisingas grandinės įtempimas	Patikrinkite grandinės įtempimą

Nuorodos

• Belaidžiai + elektriniai sniego, vejos ir sodo lauko įrankiai | Snow Joe® | Sun Joe® | Aqua Joe®

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti SunJoe SWJ701E - Elektrinio grandininio pjūklo vadovas

Prieinamos kalbos
