SunJoe SWJ701E - Elektrisk Kjedesag - Bruksanvisning

Sikkerhetsinstruksjoner

Alle brukere må lese disse instruksjonene før bruk

Les alle instruksjonene i denne bruksanvisningen. Oppbevar denne bruksanvisningen på et trygt sted, slik at informasjonen er tilgjengelig til enhver tid. Hvis du gir utstyret til en annen person, sørg for å gi disse bruksanvisningene. Grunnleggende sikkerhetsforanstaltninger bør alltid følges for å redusere risikoen for brann, elektrisk støt og personskade.

Legg merke til varselsymbolet for personlig sikkerhet som brukes i denne bruksanvisningen for å gjøre deg oppmerksom på en ADVARSEL som gis sammen med den spesielle bruksanvisningen. Dette betyr at operasjonen krever spesiell OPPMERKSOMHET, FORSIKTIGHET og BEVISSTHET.

Tiltenkt bruk

Denne maskinen er designet og produsert for felling, kapping og kvisting av trær eller kutting av gjenstander av tre med dimensjoner som er egnet for skjærebøylens kapasitet.

Feil bruk

Enhver annen bruk som avviker fra de ovennevnte bruksområdene utgjør en alvorlig fare for brukeren og kan skade både verktøyet og din personlige eiendom. Eksempler på feil bruk inkluderer, men er ikke begrenset til:

• Trimming av hekker;
• Skjæring;
• Seksjonering av paller, kasser og diverse emballasjematerialer;
• Seksjonering av møbler eller andre materialer med spiker, skruer eller andre metallkomponenter;
• Slakting av kjøtt;
• Bruke maskinen til å løfte, flytte eller splitte gjenstander;
• Bruke maskinen mens den er festet til faste støtter.

Feil bruk av maskinen vil ugyldiggjøre garantien, frata produsenten alt ansvar, og brukeren vil følgelig være ansvarlig for enhver skade eller personskade på seg selv eller andre.

Generell sikkerhet

Når du bruker elektrisk hageverktøy, bør grunnleggende sikkerhetsforanstaltninger alltid følges for å redusere risikoen for brann, elektrisk støt og personskade, inkludert følgende:

1. Hold beskyttelsene på plass – Beskyttelsene bør kontrolleres regelmessig for å sikre at de er riktig montert og i korrekt stand.
2. Fjern justeringsnøkler og skiftenøkler – Kontroller at justeringsnøkler er fjernet fra sagen før du slår den på.
3. Hold arbeidsområdet rent og godt opplyst – Fjern grener og kvister fra arbeidsområdet etter hver kutteøkt. Rotete områder inviterer til ulykker.
4. Unngå farlige forhold – Ikke bruk denne maskinen på regnfulle, stormfulle, fuktige eller våte steder. Ikke bruk enheten i gassholdige eller eksplosive atmosfærer. Motorer i disse enhetene gnistrer normalt, og gnistene kan antenne gasser.
5. Ikke bruk kjedesagen i regn.
6. Hold tilskuere og barn unna – Alle tilskuere, inkludert barn og kjæledyr, bør holdes i sikker avstand fra arbeidsområdet.
7. Ikke tving verktøyet – Det vil gjøre jobben effektivt og trygt hvis det brukes med den hastigheten det er designet for.
8. Bruk riktig verktøy – Ikke tving verktøyet eller noe tilbehør på verktøyet til å gjøre en jobb det ikke er designet for.
9. Bruk riktig bekledning – Ikke bruk løse klær eller smykker, da slike gjenstander kan sette seg fast i bevegelige deler. Bruk av kraftige gummihansker, solid sklisikkert fottøy og tettsittende klær anbefales når du arbeider utendørs med elektroverktøy.
10. Bruk beskyttende hodeplagg for å holde langt hår på plass.
11. Bruk alltid vernebriller og hørselsvern for å beskytte øyne og ører – Hverdagsbriller har bare slagfaste glass og gir ikke samme beskyttelse som vernebriller.
12. Bruk ansikts- eller støvmasker – Hvis kutteoperasjonen er støvete, anbefales bruk av ansikts- eller støvmaske som er spesielt designet for å filtrere ut mikroskopiske partikler.
13. Ikke strekk deg for langt – Hold riktig fotfeste og balanse til enhver tid.
14. Vedlikehold verktøy med forsiktighet – Hold verktøyene skarpe og rene for best og sikrest ytelse. Følg instruksjonene for smøring og bytte av tilbehør.
15. Koble fra verktøyet – Koble kjedesagen fra strømforsyningen når den ikke er i bruk, før service, ved transport eller ved bytte av kjedet eller annet tilbehør.
16. Reduser risikoen for utilsiktet start – Forsikre deg om at bryteren er i AV-posisjon før du kobler verktøyet til en strømkilde.
17. Bruk anbefalt tilbehør – Se brukerhåndboken for anbefalt tilbehør. Bruk av feil tilbehør kan medføre fare for personskade.
18. Kontroller for skadede deler – Før hver bruk må du reparere eller erstatte enhver beskyttelse eller del som er skadet. I tillegg må du kontrollere justeringen av bevegelige deler, binding av bevegelige deler, brudd på deler og andre forhold som kan påvirke verktøyets drift.
19. La aldri verktøyet stå uten tilsyn mens det er i gang – Slå av strømmen ved å fjerne strømledningen direkte fra stikkontakten. Ikke forlat sagen før skjærebøylen har stoppet helt.
20. Unngå utilsiktet start – Ikke bær kjedesagen med fingeren på bryteren.
21. Ikke ta tak i det eksponerte skjærebladet eller skjærekantene når du plukker opp eller holder sagen – Sørg for å legge skjærebøylen i beskyttelseshylsen når den ikke er i bruk.
22. Vær oppmerksom – Følg med på hva du gjør. Bruk sunn fornuft. Ikke bruk kjedesagen når du er trøtt.
23. Oppbevar verktøyet innendørs når det ikke er i bruk – Når apparater ikke er i bruk, bør de oppbevares innendørs på et tørt og høyt eller låst sted utilgjengelig for barn.

Noe støv og rusk som skapes ved bruk av verktøyet kan inneholde kjemikalier som er kjent for staten California for å forårsake kreft og fødselsskader eller annen reproduktiv skade. Noen eksempler på disse kjemikaliene er:

• Kjemikalier i gjødsel
• Forbindelser i insektmidler, ugressmidler og plantevernmidler
• Arsen og krom fra kjemisk behandlet trelast

Din risiko fra eksponering for disse kjemikaliene varierer, og avhenger av hvor ofte du gjør denne typen arbeid. For å redusere eksponeringen din, arbeid i et godt ventilert område og med godkjent sikkerhetsutstyr, for eksempel støvmasker som er spesielt designet for å filtrere ut mikroskopiske partikler.

Bruk og vedlikehold av kjedesag

Ta vare på alle advarsler og instruksjoner for fremtidig referanse. Begrepet "elektroverktøy" i advarslene refererer til din elektriske kjedesag.

Slå av strømbryteren og koble fra strømkilden før du justerer, inspiserer, utfører service eller rengjør elektroverktøyet, når du bytter tilbehør eller når andre farlige forhold oppstår. Alle vedlikeholdsoppgaver skal utføres etter at elektroverktøyets roterende deler har stoppet helt. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

1. Ikke tving elektroverktøyet. Bruk riktig elektroverktøy for din applikasjon. Riktig elektroverktøy vil yte bedre med mindre sannsynlighet for personlig eller mekanisk skade hvis det brukes med den hastigheten det er designet for.
2. Ikke bruk elektroverktøyet hvis bryteren ikke slår det på og av. Ethvert elektroverktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.
3. Koble enheten fra strømkilden før du foretar justeringer, bytter tilbehør eller oppbevarer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.
4. Oppbevar elektroverktøy innendørs på et tørt, låst sted utilgjengelig for barn. Ikke la noen som er ukjent med elektroverktøyet eller disse instruksjonene få tilgang til maskinen. Elektroverktøy er farlige i hendene på utrente brukere.
5. Vedlikehold elektroverktøy med forsiktighet for å sikre sikker drift og optimal ytelse. Hold håndtakene tørre, rene og fri for olje og fett. Kontroller for feiljustering eller hindring av bevegelige deler, brudd på deler og andre forhold som kan påvirke elektroverktøyets drift. Hvis det oppdages skade, må du få elektroverktøyet reparert før bruk. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
6. Hold skjæreverktøyene skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter er mindre sannsynlig å sette seg fast og er lettere å kontrollere.
7. Bruk elektroverktøyet og tilbehøret i samsvar med disse instruksjonene, og sørg for å ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøyet til andre operasjoner enn de som er tiltenkt, kan føre til en farlig situasjon.
8. Bevegelige deler utgjør risiko. Hold ansikt, hår, klær, hender og føtter unna alle bevegelige deler. Alle beskyttelser og sikkerhetsutstyr må være riktig installert før du bruker elektroverktøyet. Slå av og koble fra batteriet før du berører andre deler enn håndtakene og bryteren.

Elektrisk sikkerhet

Elektrisk støt kan forårsake ALVORLIG SKADE eller DØD. Vær oppmerksom på disse advarslene: Ikke la noen del av den elektriske motorsagen komme i kontakt med vann mens den er i drift. Hvis apparatet blir vått mens det er slått av, tørk det før du starter. Bruk kun en UL-, CSA- eller ETL-klassifisert skjøteledning for utendørs bruk i all slags vær. Ikke bruk en skjøteledning som er over 100 fot (30 m). Ikke berør apparatet eller støpselet med våte hender eller mens du står i vann. Bruk av gummistøvler gir en viss beskyttelse.
SKJØTELEDNINGSTABELL
Skjøteledningens lengde	Opptil 50 fot (15 m)	+50 fot - 100 fot (+15 m - 30 m)
Ledningsdimensjon (A.W.G.):	14	12

1. Jordfeilbryter (GFCI) beskyttelse bør være tilgjengelig på kretsen(e) eller stikkontakten(e) som skal brukes til denne elektriske motorsagen. Stikkontakter med innebygd GFCI-beskyttelse er tilgjengelige og kan brukes for dette sikkerhetstiltaket.
2. Forsikre deg om at nettspenningen samsvarer med den som er oppført på enhetens typeskilt. Bruk av feil spenning kan skade motoren og skade brukeren.
3. For å forhindre elektrisk støt, bruk kun en skjøteledning som er egnet for utendørs bruk, som SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A eller SJTOW-A.
   Før bruk, kontroller at skjøteledningen er i god stand. Når du bruker en skjøteledning, sørg for å bruke en som er kraftig nok til å bære strømmen som produktet ditt vil trekke. En underdimensjonert ledning vil føre til et spenningsfall i ledningen, noe som resulterer i tap av effekt og overoppheting.
4. For å redusere risikoen for elektrisk støt har dette apparatet en polarisert plugg (dvs. det ene bladet er bredere enn det andre). Bruk kun dette apparatet med en polarisert UL-, CSA- eller ETL-listet skjøteledning anbefalt for utendørs bruk i all slags vær.
   Apparatets plugg passer bare inn i en polarisert skjøteledning på én måte. Hvis apparatets plugg ikke passer helt inn i skjøteledningen, snu pluggen. Hvis pluggen fortsatt ikke passer, skaff deg en korrekt polarisert skjøteledning. En polarisert skjøteledning vil kreve bruk av et polarisert vegguttak. Skjøteledningens plugg passer bare inn i det polariserte vegguttaket på én måte. Hvis pluggen ikke passer helt inn i vegguttaket, snu pluggen. Hvis pluggen fortsatt ikke passer, kontakt en kvalifisert elektriker for å installere riktig vegguttak. Ikke modifiser apparatets plugg, skjøteledningens kontakt eller skjøteledningens plugg på noen måte.
5. For å forhindre at apparatets ledning kobles fra skjøteledningen under drift, bruk den innebygde skjøteledningskroken og/eller lag en knute som vist i tabell 1.
   Tabell 1. Metode for å sikre skjøteledningen

6. Ikke misbruk ledningen. Trekk aldri motorsagen i ledningen eller rykk i ledningen for å koble den fra stikkontakten. Hold ledningen unna varme, olje og skarpe kanter.

Dobbeltisolerte apparater

I et dobbeltisolert apparat er det to isolasjonssystemer i stedet for jording. Det finnes ingen jordingsmidler på et dobbeltisolert apparat, og det bør heller ikke legges til et middel for jording på apparatet. Service på et dobbeltisolert apparat krever ekstrem forsiktighet og kunnskap om systemet, og bør kun utføres av kvalifisert servicepersonell hos en autorisert Snow Joe^® + Sun Joe^®-forhandler. Reservedeler til et dobbeltisolert apparat må være identiske med delene de erstatter. Et dobbeltisolert apparat er merket med ordene "Double Insulation" ("Dobbel isolasjon") eller "Double Insulated" ("Dobbeltisolert"). Symbolet (kvadrat i et kvadrat) kan også være merket på apparatet.

DOBBELISOLERT: JORDING IKKE PÅKREVD. VED SERVICE, BRUK KUN IDENTISKE RESERVEDELER.

Denne elektriske motorsagen er dobbeltisolert, noe som eliminerer behovet for et separat jordingssystem. Bruk kun identiske reservedeler. Les instruksjonene før du utfører service på dobbeltisolerte apparater. Bruk denne motorsagen kun som beskrevet i denne håndboken.

Service

• Få ditt elektroverktøy reparert av en kvalifisert reparatør hos en autorisert Snow Joe^® + Sun Joe^®-forhandler, og bruk kun identiske reservedeler, eller ring Snow Joe^® + Sun Joe^® kundesenter på 1-866-SNOWJOE (1-866-766-9563). Dette vil sikre at sikkerheten til elektroverktøyet opprettholdes.

Sikkerhetsadvarsler for motorsag

• Hold alle kroppsdeler unna sagkjedet når motorsagen er i drift. Før du starter motorsagen, må du forsikre deg om at sagkjedet ikke er i kontakt med noe. Et øyeblikks uoppmerksomhet under bruk av motorsagen kan føre til at klær eller kropp floker seg inn i sagkjedet.
• Hold alltid motorsagen med høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket. Å holde motorsagen med en omvendt håndkonfigurasjon øker risikoen for personskade og bør aldri gjøres.
• Bruk vernebriller og hørselvern. Hvis du bruker motorsagen hver dag under normale forhold, kan du bli utsatt for et støynivå på 85 dB (A) eller høyere. Ytterligere verneutstyr for hode, hender, ben og føtter anbefales. Tilstrekkelig vernebekledning vil redusere personskade fra flygende rusk eller utilsiktet kontakt med sagkjedet.
• Ikke bruk motorsagen i et tre. Bruk av motorsag mens du er oppe i et tre kan føre til personskade.
• Hold alltid et godt fotfeste og bruk motorsagen kun når du står på en fast, sikker og jevn overflate. Glatte eller ustabile overflater som stiger kan føre til tap av balanse eller kontroll over motorsagen.
• Når du kutter en gren som er under spenning, vær forsiktig med tilbakeslag. Når spenningen i trefibrene frigjøres, kan den fjærbelastede grenen treffe operatøren og/eller kaste motorsagen ut av kontroll.
• Vær ekstremt forsiktig når du kutter busker og småtrær. Det slanke materialet kan fange sagkjedet og bli pisket mot deg eller trekke deg ut av balanse.
• Bær motorsagen i det fremre håndtaket med motorsagen slått av og vekk fra kroppen din. Når du transporterer eller oppbevarer motorsagen, må du alltid montere skjeden på skjærelisten. Riktig håndtering av motorsagen vil redusere sannsynligheten for utilsiktet kontakt med det bevegelige sagkjedet.
• Følg instruksjonene for smøring, kjedestramming og bytte av tilbehør. En feil strammet eller dårlig smurt kjede kan enten ryke eller øke sjansen for tilbakeslag.
• Hold håndtakene tørre, rene og fri for olje og fett. Fettete, oljete håndtak er glatte og kan føre til tap av kontroll.
• Kutt kun tre. Ikke bruk motorsagen til andre formål. For eksempel, ikke bruk motorsagen til å kutte plast, murverk eller ikke-trebyggematerialer. Bruk av motorsagen på disse feilaktige måtene kan føre til alvorlig skade på deg og verktøyet ditt.

Årsaker til og forebygging av tilbakeslag

Tilbakeslag kan oppstå når nesen eller spissen av skjærelisten berører en gjenstand, eller når treet lukkes og klemmer sagkjedet i kuttet. Spisskontakt kan i noen tilfeller forårsake en plutselig omvendt reaksjon, og sparke skjærelisten opp og tilbake mot operatøren.

Klemmer du sagkjedet langs toppen av skjærelisten, kan det skyve skjærelisten raskt tilbake mot operatøren.

Begge disse reaksjonene kan føre til at du mister kontrollen over sagen, noe som kan føre til alvorlig personskade. Ikke stol utelukkende på sikkerhetsanordningene som er innebygd i sagen din.

Som bruker av motorsag bør du ta flere grep for å holde kuttejobbene dine fri for ulykker eller skader.

Tilbakeslag er et resultat av misbruk av verktøyet og/eller feil bruksprosedyrer eller forhold, og kan unngås ved å ta de riktige forholdsreglene som beskrevet nedenfor:

• Oppretthold et fast grep (høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket med tomler og fingre rundt de respektive håndtakene) og plasser kroppen og armene slik at du kan motstå tilbakeslagskrefter. Tilbakeslagskrefter kan kontrolleres av operatøren hvis det tas riktige forholdsregler. Ikke slipp motorsagen.
• Ikke strekk deg for langt og ikke kutt over skulderhøyde. Dette bidrar til å forhindre utilsiktet spisskontakt og gir bedre kontroll over motorsagen i uventede situasjoner.
• Bruk kun erstatningslister og -kjeder som er spesifisert av produsenten. Feil erstatningslister og -kjeder kan forårsake kjedeknusing og/eller tilbakeslag.
• Følg produsentens slipe- og vedlikeholdsinstruksjoner for sagkjedet. Å redusere dybdemålerhøyden kan føre til økt tilbakeslag.
• Følg alltid sikkerhetsforskriftene og følg de riktige sagteknikkene.
• Sørg for sikker bæring av motorsagen. Når maskinen skal håndteres eller transporteres, må du:
  • Slå av motoren, vent til kjedet stopper og aktiver kjedebremsen;
  • Monter dekselet på skjærelisten;
  • Hold maskinen ved hjelp av håndtakene og plasser listen i motsatt retning av den som brukes under drift.
    Når du bruker et kjøretøy til å transportere maskinen, fest den godt og plasser den slik at den ikke er til fare for passasjerer.
• Før du feller eller kvister for første gang, må du forsikre deg om at:
  • Du har fått spesifikk opplæring i å bruke denne typen utstyr;
  • Du har lest sikkerhetsforskriftene og bruksanvisningene i denne håndboken nøye;
  • Du øver først på tømmerstokker på bakken eller festet til bukker/sagbukker, for å bli kjent med maskinen og de riktige kutte teknikkene.

Sikkerhetskjedebrems

I tilfelle tilbakeslag oppstår, bruk venstre hånd til å aktivere kjedebremsen ved å flytte sikkerhetskjedebremsspaken til posisjon '0' (Fig. A). Dette vil umiddelbart stoppe kjedet.

Driften av kjedebremsen må kontrolleres før hver bruk.

For å tilbakestille kjedebremsen, koble verktøyet fra strømnettet og knepp kjedebremsen bakover (mot operatøren) til posisjon '1' (Fig. A). Kontroller kjedestrammingen på nytt før du starter på nytt.

Beskyttelse mot miljøpåvirkninger

1. Bruk passende arbeidsklær. Bruk vernebriller.
2. Beskytt elektroverktøyet mot fuktighet og regn. Fuktighet og regn kan forårsake farlig elektrisk og motorskade.
3. Ikke bruk elektroverktøyet i nærheten av damp og brennbare væsker.
4. Bruk elektroverktøyet kun under tørre forhold og ved en omgivelsestemperatur på 10°C-40°C (50°F-104°F).
5. Oppbevar elektroverktøyet kun på tørre steder med en omgivelsestemperatur på 10°C-40°C (50°F-104°F). Beskytt elektroverktøyet mot fuktighet og direkte sollys.

Sikkerhetssymboler

Følgende tabell viser og beskriver sikkerhetssymboler som kan vises på dette produktet. Les, forstå og følg alle instruksjonene på maskinen før du forsøker å montere og bruke den.

Symboler	Beskrivelser
	LES BRUKERHÅNDBOKEN(E) – Les, forstå og følg alle instruksjonene i brukerhåndboken(e) før du forsøker å montere og bruke den.
	SIKKERHETSVARSEL – Indikerer en forholdsregel, en advarsel eller en fare.
	Ikke utsett enheten for regn eller våte forhold.
	ROTERENDE BLADER – Hold hender og føtter unna åpninger mens sagen går.
	Unngå å berøre styrestangens tupp med gjenstander. Kontakt med tuppen kan føre til at styrestangen beveger seg plutselig oppover og bakover, noe som kan føre til alvorlig personskade for brukeren.
	SLÅ AV! Trekk støpselet ut av stikkontakten før rengjøring eller vedlikeholdskontroller.
	Den roterende delen vil fortsette å gå i flere sekunder etter at du har slått av maskinen.
	Hold tilskuere og barn på trygg avstand.
	BRUK ØYE- OG HØRSELVERN – For beskyttelse mot skade, bruk hørselsvern og vernebriller.
	Bruk vernehansker og sklisikkert fottøy når du bruker maskinen og håndterer avfall.
	Riktig retning på skjæretennene.
	To hender skal alltid brukes ved bruk av motorsagen.
	SLÅ AV! Trekk støpselet ut av stikkontakten umiddelbart hvis ledningen er skadet eller kuttet.
	Dobbel isolasjon.

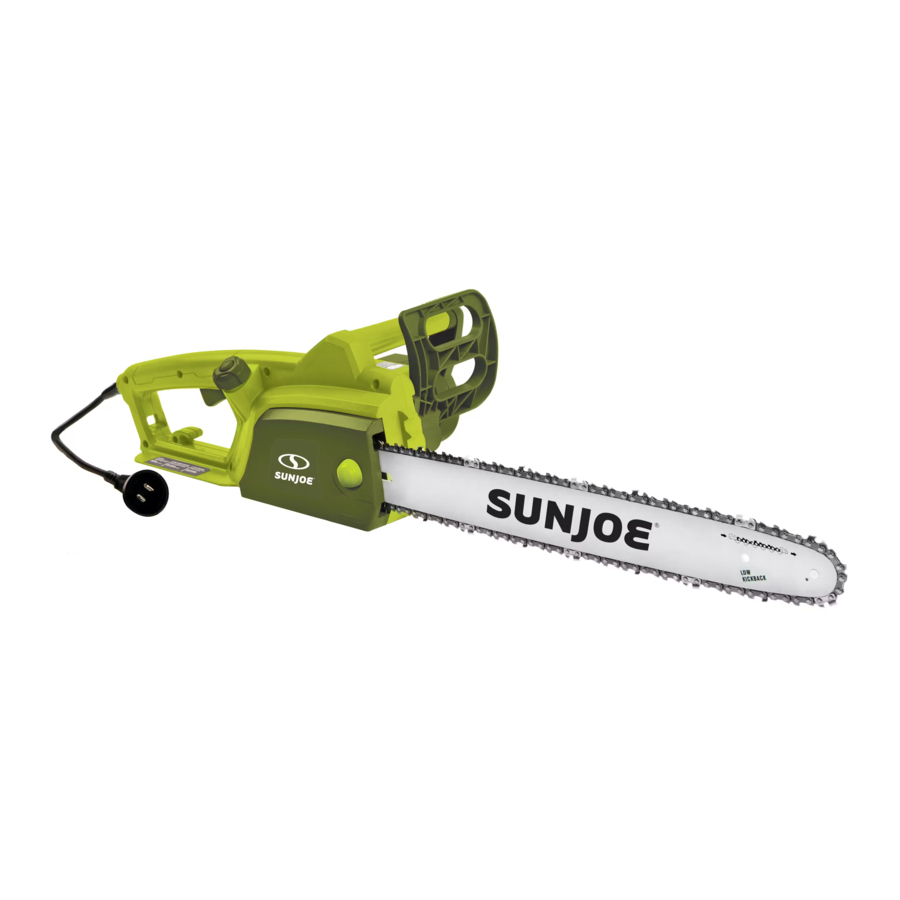

Kjenn din elektriske motorsag

Les brukerhåndboken og sikkerhetsreglene nøye før du bruker din elektriske motorsag. Sammenlign illustrasjonen nedenfor med den faktiske enheten for å gjøre deg kjent med plasseringen av de forskjellige kontrollene og justeringene. Ta vare på denne håndboken for fremtidig referanse.

1. Apparatledning
2. Bakre håndtak
3. Oljelokk
4. Fremre håndtak
5. Sikkerhetskjedebrems
6. 18 tommer skjærekjede
7. Styrestangens nesetannhjul
8. 18 tommer styrestang
9. Endelokkmutter med dekorativt lokk
10. Tannhjul/kjede endelokk
11. Oljenivåindikatorvindu
12. Avtrekkerbryter
13. Sikkerhetslåseknapp
14. Forlengelsesledningskrok
15. Skjærebeskyttelse

Tekniske data

Merkespenning: 120V ~ 60 Hz

Effekt: 14A

Hastighet uten belastning: 8000 rpm

Stang/kjedelengde: 18 tommer (45,7 cm)

Maksimal skjæretykkelse: 17,5 tommer (44,5 cm)
Anbefalt: 16,5 tommer (42 cm)

Oljekapasitet: 3 fl oz (90 ml)

Kjedehastighet: 47,6 ft/s (14,5 m/s)

Nettovekt: 10,6 lbs (4,8 kg)

Utpakking

Innhold i esken

• • Elektrisk motorsag
• • 18 tommer (45,7 cm) skjærekjede
• • 18 tommer (45,7 cm) styrestang
  • Dobbeltsidig sekskantnøkkel/bladeskrutrekker
  • Skjærebeskyttelse
  • Håndbok med registreringskort

1. Fjern motorsagen forsiktig og kontroller at alle de ovennevnte elementene er levert.
2. Inspiser produktet nøye for å sikre at det ikke har oppstått brudd eller skade under transport. Hvis du finner skadede eller manglende deler, må du IKKE returnere enheten til butikken. Ring Snow Joe^® + Sun Joe^® kundeservicesenter på 1-866-SNOWJOE (1-866-766-9563).
   MERK: Ikke kast fraktesken og emballasjematerialet før du er klar til å bruke din nye elektriske motorsag. Emballasjen er laget av resirkulerbare materialer. Kast disse materialene på riktig måte i samsvar med lokale forskrifter.

Utstyret og emballasjematerialet er ikke leker. Ikke la barn leke med plastposer, folier eller små deler. Disse elementene kan svelges og utgjøre en kvelningsfare!

Montering

Bruk alltid kraftige hansker når du håndterer sverd og kjede. Monter sverdet og kjedet svært forsiktig for ikke å svekke maskinens sikkerhet og effektivitet. Hvis du er i tvil, kontakt en autorisert Snow Joe^® + Sun Joe^®-forhandler eller ring Snow Joe^® + Sun Joe^® kundesenter på 1-866-SNOWJOE (1-866-766-9563).

Utpakking og montering bør utføres på et flatt og stabilt underlag, med tilstrekkelig plass til å flytte maskinen og emballasjen.

Start aldri motoren før du har montert sverd, kjede og endedeksel. Uten alle disse delene på plass, kan clutchen/kjededrevet fly av eller eksplodere, og utsette brukeren for potensielt alvorlige skader.

For å unngå alvorlig personskade, les og forstå alle sikkerhetsinstruksjonene som følger med.

Før du utfører vedlikehold, må du sørge for at verktøyet er koblet fra strømforsyningen. Unnlatelse av å følge denne advarselen kan føre til alvorlig personskade.

Montering av sverd og kjede

Verktøy og utstyr som kreves:

• Dobbeltsidig sekskantnøkkel/skrutrekker med blad (følger med)
• Kraftige arbeidshansker

MERK: Når du bytter sverd og kjede, må du bare bruke identiske reservedeler. Forsikre deg om at motorsagen er koblet fra strømforsyningen før du fortsetter med monteringen.

1. Bruk den medfølgende skrutrekkeren med flatt blad til å fjerne endedekselmutterhetten fra kjede-/kjededekselet for å avdekke endedekselmutteren (Fig. 1).

2. Bruk den medfølgende sekskantnøkkelen til å skru løs endedekselmutteren og fjern kjede-/kjededekselet (Fig. 1).
3. Legg den nye sagkjedet ut i en løkke og rett ut eventuelle knekk. DEN SKARPE SIDEN AV TENNENE MÅ VÆRE VENDT BORT FRA DEG OG I RETNING AV KJEDEROTASJONEN SOM ER ANGITT PÅ SVERDET. Hvis tennene vender bakover, snu løkken (Fig. 2).

4. Start ved spissen og monter kjededrivlenkene inn i sporet på sverdet, og la det være en løkke bak på sverdet. Kjedet vil sitte løst til det er plassert på kjededrevet (Fig. 3).

   MERK: Forsikre deg om kjedets retning. Hvis kjedet er montert bakover, vil sagen vibrere unormalt og ikke kutte.
5. Hold kjedet på plass på sverdet og plasser løkken rundt kjededrevet. Plasser sverdet jevnt mot monteringsflaten slik at sverdboltene er i det lange sporet på sverdet og justeringspinnen er i kjedestrammepinnens hull (Fig. 4).

   MERK: Hvis justeringspinnen ikke når kjedestrammepinnens hull, vri kjedestrammeskruen mot klokken til pinnehullet er på linje med justeringspinnen (Fig. 5).

6. Mens du holder sverdet og kjedet jevnt mot monteringsflaten, juster kjedestrammingen etter behov ved å justere kjedestrammeskruen med den medfølgende skrutrekkeren med flatt blad. Vri kjedestrammeskruen med klokken for å stramme kjedet, eller mot klokken for å løsne kjedet (Fig. 5).
7. Sett på plass kjede-/kjededekselet ved å sette inn den bakre tappen først i det bakre tappsporet og plasser dekselet over sverdenden. Stram endedekselmutteren for hånd; la sverdet være løst nok til å bevege seg litt for strammejustering (Fig. 6).

8. Fjern all slakk fra kjedet ved å vri kjedestrammeskruen med klokken til kjedet sitter godt mot sverdet med drivlenkene jevnt inne i sverdsporet (Fig. 7).

   MERK: Kjedet er riktig strammet når det ikke er noen slakk på undersiden av sverdet; kjedet sitter godt, men kan roteres for hånd uten å binde seg. For mer informasjon om kjedestramming, se vedlikeholdsdelen som begynner.
9. Stram endedekselmutteren helt ved hjelp av sekskantnøkkelen (Fig. 6), og sett deretter på plass endedekselmutterhetten for å sikre kjede-/kjededekselet.

MERK: Hvis kjedet er for stramt, vil det ikke rotere. Løsne endedekselmutteren litt og vri kjedestrammeren 1/4 omdreining mot klokken. Løft spissen av sverdet opp og stram endedekselmutteren igjen. Forsikre deg om at kjedet kan roteres for hånd uten å binde seg.

MERK: Et nytt kjede har en tendens til å strekke seg; kontroller kjedestrammingen ofte, og juster strammingen etter behov.

Bytte av sverd og kjede

1. Koble motorsagen fra strømforsyningen.
2. Bruk den dobbeltsidige sekskantnøkkelen/skrutrekkeren med blad til å fjerne endedekselmutterhetten og skru deretter løs endedekselmutteren for å fjerne kjede-/kjededekselet (Fig. 1).
3. Fjern skjæresverdet og kjedet fra monteringsflaten (Fig. 8).

4. Fjern det gamle kjedet fra sverdet.
5. For å legge ut og montere det nye sagkjedet på riktig måte, følg trinn 3 til 9 fra avsnittet "Montering av sverd og kjede".

Forberedelser før arbeid

Kontroll av maskinen

Før du utfører kontroller, justeringer, reparasjoner eller vedlikehold på maskinen, må du sørge for at enheten ikke er koblet til strømforsyningen.

Før du starter arbeidet, vennligst:

• Kontroller at alle skruene på maskinen og sverdet er godt festet;
• Kontroller at kjedet er riktig strammet, riktig slipt og at det ikke er tegn til skade;
• Kontroller at håndtakene og beskyttelsesanordningene er rene og tørre, riktig montert og sikkert festet til maskinen;
• Kontroller at kjedebremsen fungerer effektivt;
• Kontroller at avtrekkerbryteren og sikkerhetsknappen beveger seg fritt uten overdreven kraft og går automatisk og raskt tilbake til sine nøytrale posisjoner;
• Kontroller at avtrekkerbryteren forblir låst til sikkerhetsknappen trykkes inn;
• Forsikre deg om at kjøleluftventilene ikke er tettet med sagflis eller rusk;
• Kontroller at kjedets oljenivå ikke er under "MIN"-nivåmerket; fyll om nødvendig på olje til 1 cm fra kanten av påfyllingshullet.
  MERK: Du må fylle kjedeoljetanken med sverd- og kjedeolje før du bruker motorsagen.

Justering av kjedestrammingen

Før du utfører kontroller, justeringer, reparasjoner eller vedlikehold på maskinen, må du sørge for at verktøyet er koblet fra strømforsyningen.

Kjedet vil fortsette å gå i flere sekunder etter at du har slått av verktøyet.

1. Løsne endedekselmutteren til den er håndstram. Bruk skrutrekkeren med flatt blad til å vri kjedestrammeskruen med klokken for å stramme kjedet. Et kaldt kjede vil være riktig strammet når det ikke er slakk på undersiden av sverdet; kjedet sitter godt, men det kan dreies for hånd uten å binde seg (Fig. 9).

2. Strammingen er riktig når drivlenkene på kjedet ikke sklir ut av kjedestyret på sverdet når kjedet trekkes opp fra midten av sverdet (Fig. 10).


Kjedesmøring

Unnlatelse av å smøre kjedet vil forårsake skade på kjedet og sverdet. Bruk en sverd- og kjedeolje av god kvalitet, eller hvis det ikke er tilgjengelig, kan ubrukt SAE 30-motorolje brukes som erstatning. Ett minutts bruk vil forbruke omtrent 0,2 fl oz. (6 ml) olje.

MERK: Det er normalt at det siver olje fra sagen når den ikke er i bruk. For å forhindre lekkasje, tøm oljetanken etter hver bruk. Når du oppbevarer enheten over lengre tid (3 måneder eller lenger), må du sørge for at kjedet er lett smurt. Dette vil forhindre rust på kjede og kjededrev.

Ikke bruk motorsagen med noen form for tilbehør eller utstyr. Slik bruk kan være farlig.

Bruk

Starte maskinen

Før du starter motorsagen, fjern oljetanklokket og tilsett sverd- og kjedeolje til toppen av oljenivåvinduet (Fig. 11). Ett minutts bruk vil forbruke omtrent 0,2 fl oz (6 ml) olje. Fyll på når oljenivået synker til 1/4 av tanken.

MERK: Din elektriske motorsag er utstyrt med en automatisk oljepumpe for smøring av sverd og kjede. Du må tilsette sverd- og kjedeolje, ellers vil motorsagen din fungere feil.

1. Koble den elektriske motorsagen til et fungerende 120 V-uttak ved hjelp av en kraftig utendørs skjøteledning.
2. Lag en løkke i strømledningen og skyv den opp gjennom hullet i håndtaket og rundt ledningsholderkroken (Fig. 12), og koble deretter skjøteledningen til apparatledningen.

3. Forsikre deg om at sverdet ikke berører bakken eller andre gjenstander.
4. Hold motorsagen godt fast med begge hender.
5. For å slå verktøyet PÅ, trykk og hold inne sikkerhetslåseknappen med tommelen og klem deretter inn avtrekkeren med fingrene. Når verktøyet er i gang, kan du slippe sikkerhetslåseknappen (Fig. 13).

6. For å slå verktøyet AV, slipp avtrekkerbryteren (Fig. 13).

MERK: Ikke trykk på avtrekkerbryteren før du er klar til å gjøre et kutt.

Driftstips

For din og andres sikkerhet:

1. Ikke bruk maskinen uten å lese instruksjonene nøye. Bli kjent med kontrollene og riktig bruk av maskinen. Lær hvordan du stopper maskinen raskt.
2. Husk at operatøren eller brukeren er ansvarlig for ulykker eller farer som oppstår for andre mennesker eller deres eiendom.
3. Bruk alltid passende klær når du bruker maskinen. Bruk antivibrasjonshansker og annet personlig verneutstyr.
   MERK: Alle de ovennevnte forholdsreglene garanterer imidlertid ikke forebygging av visse risikoer – dvs. Raynauds fenomen eller karpaltunnelsyndrom. For operatører som bruker denne maskinen over lengre perioder, anbefales det derfor å ha periodiske kontroller av hender og fingre. Hvis noen av de ovennevnte symptomene skulle oppstå, vennligst kontakt lege umiddelbart.
4. Arbeid kun i dagslys eller godt kunstig lys.
5. Vær ekstremt forsiktig når du arbeider i nærheten av metallgjerder.
6. Pass på at du ikke slår stangen hardt mot fremmedlegemer eller flygende rusk forårsaket av kjedens bevegelse.
7. Ikke bruk motorsagen i et tre, på en stige eller på et stillas. Dette er ekstremt farlig.
8. Vær ekstremt forsiktig når du kutter små busker, ungtrær eller lemmer under spenning, fordi slankt og spent materiale kan fange sagen og bli pisket mot deg, trekke deg ut av balanse eller springe tilbake.
9. Ikke kutt vinstokker og/eller små undervekster.
10. Før du starter enheten, må du sørge for at motorsagen ikke er i kontakt med noen gjenstand.

Kjedet ruller etter at sagen er slått av. Ikke bruk under våte forhold.

Husk alltid at en feilaktig brukt motorsag kan skade eller forstyrre andre og ha en alvorlig innvirkning på miljøet.

For å respektere mennesker og miljø:

• Unngå å bruke maskinen i miljøer eller på tidspunkter av døgnet når den kan forstyrre andre.
• Overhold nøye lokale forskrifter og bestemmelser for avhending av avfallsmaterialer etter saging.
• Overhold nøye lokale forskrifter og bestemmelser for avhending av oljer, skadede deler eller elementer som har stor innvirkning på miljøet.
• En viss mengde kjedeolje slippes ut i miljøet når maskinen er i gang, så bruk kun biologisk nedbrytbare oljer som er spesielt laget for dette bruket.
• For å unngå brannfare, ikke la maskinen stå med varm motor på løv eller tørt gress.

Det kreves spesifikk opplæring for å bruke maskinen til felling og kvisting.

Langvarig eksponering for vibrasjoner kan forårsake skader og nevrovaskulære lidelser (også kalt "Raynauds syndrom" eller "hvit hånd"), spesielt for personer som lider av sirkulasjonsforstyrrelser. Symptomene kan påvirke hender, håndledd og fingre og manifestere seg med tap av følsomhet, nummenhet, kløe, smerte og misfarging av eller synlige endringer i huden. Disse effektene kan forverres av lave omgivelsestemperaturer og/eller ved å gripe håndtakene for hardt. Hvis symptomene oppstår, må tiden maskinen brukes reduseres og lege konsulteres.

Kontroller under arbeid

• Kontroll av kjedestrammingKjedet har en tendens til å strekke seg gradvis mens du arbeider, så du må sjekke strammingen ofte.

  I den første bruksperioden (eller etter utskifting av kjedet) må kjedestrammingen kontrolleres oftere på grunn av at kjedet setter seg.

  Arbeid aldri med løst kjede, da det kan være farlig hvis kjedet sklir ut av føringene.
  For å justere kjedestrammingen, følg instruksjonene i "Justering av kjedestramming".
• Kontroll av oljetilførsel

  Bruk aldri maskinen uten smøring! Du kan sjekke oljenivået i tanken gjennom den gjennomsiktige måleren. Sørg for at du fyller opp oljetanken hver gang du bruker maskinen. For best resultat, bruk kun en stang- og kjedeolje av god kvalitet som er spesielt utviklet for bruk med motorsager.

  Sørg for at stangen og kjedet er på plass når du sjekker oljetilførselen.
  Start motoren og sjekk om kjedeoljen leveres som vist nedenfor (Fig. 14).


Riktig skjærestilling

1. Vekten skal være balansert med begge føttene på fast grunn.
2. Hold venstre arm og albue låst i en "rett arm"-posisjon for å motstå eventuell tilbakeslagskraft (Fig. 15).

3. Kroppen din vil alltid være til venstre for kjedelinjen.

Grunnleggende skjæreprosedyrer

1. Små trær opp til 6 – 7 tommer i diameter kuttes vanligvis i ett enkelt kutt. Hakk kutt bestemmer retningen treet vil falle.

   Hvis treet begynner å falle i feil retning, eller hvis sagen ble fanget eller hengt opp under fallet, forlat sagen og redd deg selv.

   Se med jevne mellomrom på toppen av treet under bakkuttingen for å sikre at treet kommer til å falle i ønsket retning.
2. Øv deg på å kutte noen små tømmerstokker ved hjelp av følgende teknikker for å få følelsen av å bruke sagen før du begynner en større sageoperasjon.
3. Ta riktig stilling foran treet med sagen av.
4. Klem på avtrekkeren og la kjedet akselerere til full hastighet før du går inn i kuttet.
5. Hold sagen med begge hender godt fast. Hold alltid venstre hånd på det fremre håndtaket og høyre hånd på det bakre håndtaket slik at kroppen din er til venstre for kjedelinjen.
6. Hold enheten i gang hele tiden du kutter, og oppretthold en jevn hastighet.
7. La kjedet kutte for deg; utøv kun lett nedadgående trykk. Hvis du tvinger kuttet, kan det føre til skade på stangen, kjedet eller enheten.
8. Ikke legg trykk på sagen på slutten av kuttet.
9. Kutt alltid med begge føttene på fast grunn for å unngå å bli trukket ut av balanse.
10. Ikke kutt over brysthøyde, da en sag som holdes høyere er vanskelig å kontrollere mot tilbakeslagskraft.

Kutteteknikker

Før du feller eller kvister for første gang, øv deg på å sage stokker på bakken eller på bukker, slik at du kan bli kjent med maskinen og de mest egnede sageteknikkene.

Når du feller et tre, hold alle i sikker avstand fra kutteområdet. Under felling bør den sikreste avstanden være minst to ganger høyden på de største trærne i felleområdet. Hvis treet kommer i kontakt med en strømledning, skal strømselskapet varsles umiddelbart.

Hold alltid maskinen med begge hender når du sager.

Stopp motoren umiddelbart hvis kjedet stopper under saging. Vær oppmerksom på tilbakeslag, som kan oppstå hvis sverdet kommer i kontakt med en hindring.

Felle et tre

1. Når kapping og felling utføres av to eller flere personer samtidig, skal fellingen skilles fra kappingen med en avstand på minst to ganger høyden på treet som felles. Trær skal ikke felles på en måte som kan sette noen person i fare, treffe en strømledning eller forårsake skade på eiendom. Hvis treet kommer i kontakt med en strømledning, skal selskapet varsles umiddelbart.

   Sjekk treet for skadede eller døde grener som kan treffe deg under fellingen.
2. Motorsagoperatøren skal stå på oppsiden av terrenget, da treet sannsynligvis vil rulle eller gli nedover etter at det er felt.
3. En rømningsvei bør planlegges og ryddes etter behov før kuttene startes. Rømningsveien skal strekke seg bakover og diagonalt bak den forventede fallinjen som illustrert (Fig. 16).

4. Før fellingen startes, vurder treets naturlige helling, plasseringen av større grener og vindretningen for å hjelpe deg med å bedømme hvilken vei treet vil falle.

   Ikke fell trær i perioder med sterk vind eller kraftig nedbør. Vent med å kutte til faren er over.

   Ikke fell trær som har en ekstrem helling eller store trær som har råtne lemmer, løs bark eller hule stammer. Få disse trærne dyttet eller dratt ned med tungt utstyr, og kutt dem deretter opp.
5. Fjern smuss, steiner, løs bark, spiker, stifter og ledninger fra treet.

Innhakk

Lag hakket 1/3 av treets diameter, vinkelrett på fallretningen som illustrert (Fig. 17).

Lag det nedre horisontale hakket først.

Dette vil bidra til å unngå å klemme enten sagkjedet eller sverdet når det andre hakket lages.

Fellesnitt

1. Lag fellesnittet minst 2 tommer (50 mm) høyere enn det horisontale hakket som illustrert (Fig. 16). Hold fellesnittet parallelt med det horisontale hakket. Plasser fellesnittet strategisk slik at nok trevirke blir igjen til å fungere som et hengsel. Hengselveden hindrer treet i å vri seg og falle i feil retning. Ikke skjær gjennom hengselet.
2. Når fellingen nærmer seg hengselet, skal treet begynne å falle. Hvis det er noen sjanse for at treet ikke vil falle i ønsket retning, eller at det kan vippe tilbake og binde sagkjedet, stopp kuttingen før fellesnittet er fullført og bruk kiler av tre, plast eller aluminium for å åpne kuttet og slippe treet langs ønsket fallinje.
3. Når treet begynner å falle, fjern motorsagen fra kuttet, stopp motoren, legg ned motorsagen og bruk deretter den planlagte retrettveien. Vær oppmerksom på fallende grener over hodet og pass på fotfestet.

Kvisting av et tre

Kvisting er prosessen der grener fjernes fra et felt tre. Når du kvister, la større nedre grener støtte stokken fra bakken. Fjern de små grenene i ett kutt som illustrert (Fig. 18). Grener under spenning skal kuttes nedenfra og opp for å unngå å binde motorsagen.

Vær spesielt oppmerksom på hvor grenene ligger på bakken og vær klar over følgende risikoer:

1. grenene kan være under spenning;
2. retningen grenen vil falle i under kutting kan avvike fra det du hadde forventet;
3. treet kan være ustabilt etter at grenen er kuttet.

Kapping av en stokk

Kapping er prosessen der en stokk kuttes i lengder. Det er viktig å sørge for at du står støtt og at vekten er jevnt fordelt på begge føttene. Når det er mulig, bør stokken heves og støttes ved hjelp av grener, stokker eller kiler. Følg disse enkle instruksjonene for enkel kutting:

1. Når stokken støttes langs hele lengden som illustrert (Fig. 19A), kuttes den fra toppen (overkapp).

2. Når stokken støttes i den ene enden (Fig. 19B), kutt 1/3 av diameteren fra undersiden (underkapp). Lag deretter det avsluttende kuttet ved å overkappe for å møte det første kuttet.

3. Når stokken støttes i begge ender (Fig. 19C), kutt 1/3 av diameteren fra toppen (overkapp). Lag deretter det ferdige kuttet ved å underkappe de nedre 2/3 for å møte det første kuttet.

4. Det er lettere å sage en stokk ved hjelp av piggstøtfangeren (Fig. 19D).

   • Grav piggstøtfangeren inn i stokken og bruk den som et dreiepunkt. Kutt med en buet bevegelse for å få sverdet til å trenge inn i treet.
   • Gjenta flere ganger om nødvendig, og endre punktet der du planter piggstøtfangeren.
   • Når du kapper i en skråning, stå alltid på oppsiden av stokken (Fig. 20). Når du skjærer gjennom stokken, oppretthold kontrollen ved å slippe kuttepresset nær slutten av kuttet uten å slappe av grepet om motorsaghåndtakene. Ikke la kjedet komme i kontakt med bakken.

     Etter at du har fullført kuttet, vent til sagkjedet stopper før du flytter motorsagen. Stopp alltid motoren før du flytter deg fra tre til tre.

Slutt på operasjonene

Når du er ferdig med arbeidet ditt:

• Slå av motoren og koble enheten fra strømkilden.
• Vent til kjedet stopper og la maskinen kjøle seg ned.
• Fjern eventuelle spor av sagflis eller oljeavleiringer fra kjedet.
• Hvis det er overdreven smuss eller opphopning av harpiks, demonter kjedet og plasser det i en beholder med et passende rengjøringsmiddel. Skyll det deretter med rent vann og behandle det med en passende antikorrosiv spray før du monterer det igjen på maskinen.
• Monter skjærebarbeskyttelsen på stangen før du oppbevarer den.

La motoren kjøle seg helt ned før du oppbevarer motorsagen i et lukket rom.

For å redusere brannfare, rengjør maskinen grundig for å fjerne sagflis, greiner, blader eller overflødig fett. La aldri beholdere med avkapp ligge inne i oppbevaringsområdet.

Vedlikehold

Vennligst kontakt en autorisert Snow Joe^® + Sun Joe^®-forhandler eller ring Snow Joe^® + Sun Joe^® kundeservicesenter på 1-866-SNOWJOE (1-866-766-9563) for alle vedlikeholdsoperasjoner som ikke er forutsett i denne håndboken. Enhver operasjon utført i et uautorisert servicesenter eller av ukvalifisert personell vil fullstendig ugyldiggjøre garantien.

For din og andres sikkerhet:

• Korrekt vedlikehold er avgjørende for å opprettholde maskinens opprinnelige effektivitet og sikkerhet over tid.
• Hold alle muttere, bolter og skruer stramme for å være sikker på at utstyret er i sikker driftstilstand.
• Bruk aldri maskinen med slitte eller skadede deler. Skadede deler skal erstattes og aldri repareres.
• Bruk kun originale Snow Joe^® + Sun Joe^® reservedeler. Deler som ikke er av samme kvalitet kan alvorlig skade utstyret, kompromittere sikkerheten og ugyldiggjøre garantien.

Koble alltid enheten fra strømkilden før du utfører justeringer, vedlikehold eller reparasjoner på din elektriske motorsag.

• Bruk vernehansker når du håndterer sverd og kjede.
• Hold det beskyttende sverddeslet på, unntatt når du griper direkte inn på sverdet eller kjedet.
• Kast aldri oljer eller andre forurensende materialer på uautoriserte steder.

Motorkjøling

For å unngå overoppheting og skade på motoren, må du alltid holde kjøleluftventilene rene og fri for sagflis og rusk.

Kjedestramming

Kontroller kjedestrammingen før du bruker sagen når kjedet er kaldt. Riktig stramming av et kaldt kjede er når det ikke er slakk på undersiden av sverdet; kjedet er stramt, men du kan rotere det for hånd uten at det binder seg.

Under normal sagdrift vil temperaturen på kjedet øke. Drivlenkene til et korrekt strammet varmt kjede vil henge omtrent 0,050 tommer (1,25 mm) ut av sporet på sverdet (Fig. 21). Vær oppmerksom på at et kjede som er strammet mens det er varmt, kan være for stramt når det kjøles ned. Kontroller "kaldstrammingen" før neste bruk. Kjedet må strammes på nytt når flatene på drivlenkene henger ut av sporet på sverdet (Fig. 21).

MERK: Et nytt kjede har en tendens til å strekke seg. Kontroller kjedestrammingen ofte og stram på nytt etter behov.

Muttere og skruer

Kontroller regelmessig at alle muttere og skruer er godt strammet og at håndtakene er godt festet.

Kjedesliping

For å sikre at motorsagen fungerer trygt og effektivt, er det viktig at skjærekomponentene er godt slipt. Det anbefales sterkt å bytte ut kjedet når det mister evnen til å kutte rent og trygt. Det er imidlertid mulig å slipe det eksisterende kjedet hvis slipingen utføres forsiktig. Alt arbeid på kjedet og sverdet krever spesifikk erfaring og spesialverktøy. Av sikkerhetsmessige årsaker anbefaler vi at du kontakter en autorisert Snow Joe^® + Sun Joe^®-forhandler eller ringer Snow Joe^® + Sun Joe^® kundeservicesenter på 1-866-SNOWJOE (1-866-766-9563).

Sliping er nødvendig når:

• Sagflisen ser ut som støv.
• Kuttingen blir vanskeligere.
• Kuttet er ikke rett.
• Vibrasjonene øker.

Et autorisert servicesenter vil slipe kjedet ved hjelp av de riktige verktøyene for å sikre minimal fjerning av materiale og jevn skarphet på alle skjærekanter.

Hvis du sliper kjedet selv, bruk spesielle rundfil med riktig diameter avhengig av kjedetype (se "Kjedevedlikeholdstabell"). Du trenger en viss mengde ferdigheter og erfaring for å unngå å skade skjærekantene.

Slip kjedet som følger (Fig. 22):

• Fest sverdet godt, med kjedet montert, i en egnet skrustikke.
• Stram kjedet hvis det er løst.
• Monter filen i føringen og sett den deretter inn i tannen i en konstant vinkel fra skjærekanten.
• Slip i en fremoverbevegelse noen ganger og gjenta dette på alle skjærekantene som vender samme vei (høyre eller venstre).
• For å flytte kjedet fremover, bruk en skrutrekker.
• Snu sverdet i skrustikken og gjenta på alle de andre skjærekantene.
• Kontroller at dybdebegrensertannen ikke stikker lenger ut enn inspeksjonsverktøyet, og fil eventuelle utstikkende deler med en flat fil, og rund av kantene (Fig. 22).
• Etter sliping, fjern alle spor av filing og støv og smør kjedet i et oljebad. Bytt ut kjedet når som helst:
  • Lengden på skjærekantene reduseres til 5 mm eller mindre;
  • Det er for mye slark mellom lenkene og naglene.

Vedlikehold av sverd

Når sverdet viser tegn på slitasje, snu det på sagen for å fordele slitasjen for maksimal levetid på sverdet. Fjæring eller grader på sverdskinnene er en normal prosess med sverdslitasje. Du bør glatte ut slike feil med en fil så snart de oppstår.

Bytt ut et sverd med noen av følgende feil:

• Slitasje inne i sverdskinnene som tillater at kjedet legger seg sidelengs
• Bøyd sverd
• Sprekker eller ødelagte skinner
• Sprede skinner

Snu sagen, kontroller undersiden av sverdet, og sørg for at smørehullene og kjedesporet er fri for urenheter.

Du kan kjøpe reservedeler til din Sun Joe^® SWJ701E elektriske motorsag ved å bestille online på snowjoe.com eller, for å bestille via telefon, kontakt Snow Joe^® + Sun Joe^® kundeservice på 1-866-SNOWJOE (1-866-766-9563).

Kjededrev

Kontroller regelmessig tilstanden til drevet og bytt det ut når slitasjen overstiger 0,5 mm (Fig. 23).

Ikke monter et nytt kjede med et slitt drev eller omvendt.

Kjedevedlikeholdstabell

Oppbevaring

Etter hver arbeidsøkt, rengjør maskinen grundig for å fjerne alt støv og rusk og skyv sverddeslet over sverdet. Reparer eller bytt ut eventuelle defekte deler på enheten.

Oppbevar maskinen på et tørt, låst sted utilgjengelig for barn.

Støtte

Hvis din Sun Joe^® SWJ701E elektriske motorsag krever service eller vedlikehold, vennligst ring 1-866-SNOWJOE (1-866-766-9563) for assistanse.

Modell- og serienumre

Når du kontakter selskapet, bestiller deler på nytt eller avtaler service fra en autorisert forhandler, må du oppgi modell- og serienumrene, som du finner på etiketten på enhetens hus. Kopier disse numrene inn i feltet nedenfor.

Feilsøking
