SunJoe SWJ701E - Priročnik za električno verižno žago

Varnostna navodila

Vsi uporabniki morajo prebrati ta navodila pred uporabo

Preberite vsa navodila, ki jih vsebuje ta priročnik. Shranite ta priročnik na varnem mestu, tako da bodo informacije vedno na voljo. Če opremo predate drugi osebi, ji obvezno priložite ta navodila za uporabo. Osnovni varnostni ukrepi morajo biti vedno upoštevani, da se zmanjša nevarnost požara, električnega udara in telesnih poškodb.

Bodite pozorni na simbol za opozarjanje na osebno varnost ki se uporablja v tem priročniku, da vas opozori na OPOZORILO (WARNING), ki je podano skupaj s posebnim navodilom za uporabo. To pomeni, da operacija zahteva posebno POZORNOST, PREVIDNOST (CAUTION) in ZAVEDANJE (AWARENESS).

Predvidena uporaba

Ta stroj je bil zasnovan in izdelan za podiranje, razrezovanje in obrezovanje dreves ali rezanje lesenih predmetov z dimenzijami, primernimi za zmogljivosti rezalne letve.

Nepravilna uporaba

Vsaka druga uporaba, ki se razlikuje od zgoraj omenjenih aplikacij, predstavlja resno nevarnost za uporabnika in lahko poškoduje tako orodje kot tudi vašo osebno lastnino. Primeri nepravilne uporabe vključujejo, vendar niso omejeni na:

• Obrezovanje živih mej;
• Rezbarjenje;
• Razrezovanje palet, zabojev in različnih embalažnih materialov;
• Razrezovanje pohištva ali drugih materialov z žeblji, vijaki ali drugimi kovinskimi komponentami;
• Klanje mesa;
• Uporaba stroja za dvigovanje, premikanje ali cepljenje predmetov;
• Uporaba stroja, medtem ko je pritrjen na fiksne podpore.

Nepravilna uporaba stroja bo razveljavila garancijo, proizvajalca oprostila vseh obveznosti, uporabnik pa bo posledično odgovoren za vso škodo ali poškodbe, ki jih povzroči sebi ali drugim.

Splošna varnost

Pri uporabi električnih vrtnih orodij je treba vedno upoštevati osnovne varnostne ukrepe, da se zmanjša nevarnost požara, električnega udara in telesnih poškodb, vključno z naslednjim:

1. Zaščite naj bodo na svojem mestu – Zaščitne naprave je treba redno preverjati, da se zagotovi, da so pravilno nameščene in v pravilnem delovnem stanju.
2. Odstranite nastavitvene ključe in izvijače – Preverite, ali so bili nastavitveni ključi odstranjeni iz žage, preden jo vklopite.
3. Naj bo delovno območje čisto in dobro osvetljeno – Po vsaki seji rezanja očistite delovno območje vej in udov. Neredna območja vabijo k nesrečam.
4. Izogibajte se nevarnim pogojem – Ne uporabljajte tega stroja v deževnih, nevihtnih, vlažnih ali mokrih prostorih. Ne uporabljajte enote v plinastih ali eksplozivnih atmosferah. Motorji v teh enotah običajno iskrijo, iskre pa lahko vnamejo hlapi.
5. Ne uporabljajte verižne žage v dežju.
6. Oddaljite se od mimoidočih in otrok – Vsi mimoidoči, vključno z otroki in hišnimi ljubljenčki, morajo biti na varni razdalji od delovnega območja.
7. Ne silite orodja – Delo bo opravljeno učinkovito in varno, če ga boste uporabljali s hitrostjo, za katero je bilo zasnovano.
8. Uporabite pravo orodje – Ne silite orodja ali katerega koli nastavka na orodje, da opravlja delo, za katerega niso bili zasnovani.
9. Nosite primerna oblačila – Ne nosite ohlapnih oblačil ali nakita, saj se lahko takšni predmeti zataknejo v gibljive dele. Pri delu na prostem z električnimi orodji je priporočljiva uporaba težkih gumijastih rokavic, trdne obutve proti drsenju in tesno prilegajočih se oblačil.
10. Nosite zaščitne pokrivala za lase, da zadržite dolge lase.
11. Vedno nosite zaščitna očala in glušnike za zaščito oči in ušes – Navadna očala imajo samo leče, odporne na udarce, in ne zagotavljajo enake zaščite kot zaščitna očala.
12. Nosite maske za obraz ali prah – Če je postopek rezanja prašen, je priporočljiva uporaba maske za obraz ali prah, ki je posebej zasnovana za filtriranje mikroskopskih delcev.
13. Ne segajte predaleč – Ves čas ohranjajte pravilno oporo in ravnotežje.
14. Orodja vzdržujte previdno – Orodja naj bodo ostra in čista za najboljšo in najvarnejšo učinkovitost. Upoštevajte navodila za mazanje in menjavo dodatkov.
15. Odklopite orodje – Odklopite verižno žago z napajanja, ko je ne uporabljate, pred servisiranjem, med transportom ali pri menjavi verige ali drugih dodatkov.
16. Zmanjšajte nevarnost nenamernega zagona – Prepričajte se, da je stikalo v položaju OFF (izklop) preden priključite orodje v vir napajanja.
17. Uporabljajte priporočene dodatke – Za priporočene dodatke si oglejte priročnik za uporabo. Uporaba neprimernih dodatkov lahko povzroči nevarnost poškodb.
18. Preverite poškodovane dele – Pred vsako uporabo popravite ali zamenjajte katero koli zaščito ali del, ki je poškodovan. Poleg tega preverite poravnavo gibljivih delov, zatikanje gibljivih delov, zlom delov in vse druge pogoje, ki lahko vplivajo na delovanje orodja.
19. Nikoli ne puščajte orodja brez nadzora, medtem ko deluje – Izklopite napajanje tako, da izvlečete napajalni kabel neposredno iz vtičnice. Ne zapustite žage, dokler se rezalna letev popolnoma ne ustavi.
20. Izogibajte se nenamernemu zagonu – Ne prenašajte verižne žage s prstom na stikalu.
21. Ne prijemajte izpostavljenega rezila ali rezalnih robov, ko dvigujete ali držite žago – Prepričajte se, da ste rezalno letev ovili v zaščitno pušo, ko je ne uporabljate.
22. Bodite pozorni – Pazite, kaj počnete. Uporabljajte zdravo pamet. Ne uporabljajte verižne žage, ko ste utrujeni.
23. Shranjujte orodje v zaprtih prostorih, ko ga ne uporabljate – Ko naprave niso v uporabi, jih je treba shranjevati v zaprtih prostorih na suhem in visokem ali zaklenjenem mestu, izven dosega otrok.

Nekateri prah in ostanki, ki nastanejo pri uporabi orodja, lahko vsebujejo kemikalije, za katere zvezna država Kalifornija ve, da povzročajo raka in prirojene napake ali druge reproduktivne poškodbe. Nekateri primeri teh kemikalij so:

• Kemikalije v gnojilih
• Spojine v insekticidih, herbicidih in pesticidih
• Arzen in krom iz kemično obdelanega lesa

Vaše tveganje zaradi izpostavljenosti tem kemikalijam se razlikuje in je odvisno od tega, kako pogosto opravljate to vrsto dela. Da zmanjšate svojo izpostavljenost, delajte v dobro prezračevanem prostoru in z odobreno varnostno opremo, kot so maske za prah, ki so posebej zasnovane za filtriranje mikroskopskih delcev.

Uporaba in nega verižne žage

Shranite vsa opozorila in navodila za prihodnjo uporabo. Izraz "električno orodje" v opozorilih se nanaša na vašo električno verižno žago.

Izklopite stikalo za vklop in odklopite vir napajanja pred nastavljanjem, pregledovanjem, servisiranjem ali čiščenjem električnega orodja, pri menjavi dodatkov ali kadar koli se pojavijo drugi nevarni pogoji. Vsa vzdrževalna dela je treba opraviti po tem, ko se rotirajoči deli električnega orodja popolnoma ustavijo. Takšni preventivni varnostni ukrepi zmanjšujejo tveganje nenamernega zagona električnega orodja.

1. Ne silite električnega orodja. Uporabite pravilno električno orodje za vašo aplikacijo. Pravilno električno orodje bo delovalo bolje z manjšo verjetnostjo telesnih ali mehanskih poškodb, če ga boste uporabljali s hitrostjo, za katero je bilo zasnovano.
2. Ne uporabljajte električnega orodja, če ga stikalo ne vklopi in izklopi. Vsako električno orodje, ki ga ni mogoče upravljati s stikalom, je nevarno in ga je treba popraviti.
3. Odklopite enoto iz vira napajanja, preden izvedete kakršne koli nastavitve, menjate dodatke ali shranjujete električno orodje. Takšni preventivni varnostni ukrepi zmanjšujejo tveganje nenamernega zagona električnega orodja.
4. Shranjujte električna orodja v zaprtih prostorih na suhem, zaklenjenem mestu izven dosega otrok. Ne dovolite nikomur, ki ne pozna električnega orodja ali teh navodil, dostopa do stroja. Električna orodja so nevarna v rokah neusposobljenih uporabnikov.
5. Električna orodja vzdržujte previdno, da zagotovite varno delovanje in optimalno učinkovitost. Ročaji naj bodo suhi, čisti in brez olja in masti. Preverite, ali so gibljivi deli neporavnani ali ovirani, ali so deli zlomljeni in ali obstaja katero koli drugo stanje, ki lahko vpliva na delovanje električnega orodja. Če najdete poškodbe, dajte električno orodje popraviti pred uporabo. Mnoge nesreče so posledica slabo vzdrževanih električnih orodij.
6. Rezalna orodja naj bodo ostra in čista. Pravilno vzdrževana rezalna orodja z ostrimi rezalnimi robovi se manj verjetno zataknejo in jih je lažje nadzorovati.
7. Uporabljajte električno orodje in dodatke v skladu s temi navodili in upoštevajte delovne pogoje in delo, ki ga je treba opraviti. Uporaba električnega orodja za drugačne operacije, kot so predvidene, lahko povzroči nevarno situacijo.
8. Gibljivi deli predstavljajo tveganje. Obraz, lase, oblačila, roke in noge držite stran od vseh gibljivih delov. Vse zaščite in varnostni nastavki morajo biti pravilno nameščeni pred uporabo električnega orodja. Izklopite in odklopite baterijo, preden se dotaknete katerih koli delov, razen ročajev in stikala.

Električna varnost

Električni udar lahko povzroči HUDO POŠKODBO ali SMRT. Upoštevajte ta opozorila: Ne dovolite, da bi kateri koli del električne verižne žage prišel v stik z vodo, medtem ko deluje. Če se naprava zmoči, ko je izklopljena, jo pred zagonom obrišite do suhega. Uporabljajte samo podaljšek z oznako UL, CSA ali ETL za zunanjo uporabo v vseh vremenskih pogojih. Ne uporabljajte podaljška, daljšega od 100 ft (30 m). Ne dotikajte se naprave ali njenega vtiča z mokrimi rokami ali medtem ko stojite v vodi. Nošenje gumijastih škornjev nudi nekaj zaščite.
TABELA PODALJŠKOV
Dolžina podaljška	Do 50 ft (15 m)	+50 ft - 100 ft (+15 m - 30 m)
Premer žice (A.W.G.):	14	12

1. Zaščita z odklopnikom zemeljskega toka (GFCI) mora biti zagotovljena na tokokrogih ali vtičnicah, ki se bodo uporabljale za to električno verižno žago. Na voljo so vtičnice z vgrajeno zaščito GFCI in se lahko uporabljajo za ta varnostni ukrep.
2. Prepričajte se, da se omrežna napetost ujema s tisto, ki je navedena na nalepki z nazivnimi vrednostmi enote. Uporaba neustrezne napetosti lahko poškoduje motor in poškoduje uporabnika.
3. Da bi preprečili električni udar, uporabljajte samo podaljšek, primeren za zunanjo uporabo, kot so SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A ali SJTOW-A.
   Pred uporabo preverite, ali je podaljšek v dobrem stanju. Ko uporabljate podaljšek, se prepričajte, da uporabljate dovolj močnega, da prenese tok, ki ga bo vaš izdelek porabil. Premalo močan kabel bo povzročil padec napetosti, kar bo povzročilo izgubo moči in pregrevanje.
4. Za zmanjšanje tveganja električnega udara ima ta naprava polariziran vtič (tj. eno rezilo je širše od drugega). To napravo uporabljajte samo s polariziranim podaljškom z oznako UL, CSA ali ETL, ki je priporočen za zunanjo uporabo v vseh vremenskih pogojih.
   Vtič naprave se bo v polariziran podaljšek prilegal samo na en način. Če vtič naprave ne gre v celoti v podaljšek, obrnite vtič. Če vtič še vedno ne ustreza, si priskrbite ustrezen polariziran podaljšek. Polariziran podaljšek bo zahteval uporabo polarizirane stenske vtičnice. Vtič podaljška se bo v polarizirano stensko vtičnico prilegal samo na en način. Če vtič ne gre v celoti v stensko vtičnico, obrnite vtič. Če vtič še vedno ne ustreza, se obrnite na usposobljenega električarja, da namesti ustrezno stensko vtičnico. Ne spreminjajte vtiča naprave, vtičnice podaljška ali vtiča podaljška na kakršen koli način.
5. Da preprečite, da bi se kabel naprave med delovanjem odklopil od podaljška, uporabite vgrajen kavelj za zadrževanje podaljška in/ali naredite vozel, kot je prikazano v tabeli 1.
   Tabela 1. Način pritrditve podaljška

6. Ne zlorabljajte kabla. Nikoli ne vlecite verižne žage za kabel ali potegnite kabla, da jo odklopite iz vtičnice. Kabel hranite stran od vročine, olja in ostrih robov.

Dvojno izolirane naprave

Pri dvojno izolirani napravi sta namesto ozemljitve zagotovljena dva izolacijska sistema. Na dvojno izolirani napravi ni zagotovljenih sredstev za ozemljitev, niti se ne sme dodati sredstev za ozemljitev na napravo. Servisiranje dvojno izolirane naprave zahteva izjemno previdnost in poznavanje sistema, zato ga sme izvajati samo usposobljeno servisno osebje pri pooblaščenem prodajalcu Snow Joe^® + Sun Joe^®. Nadomestni deli za dvojno izolirano napravo morajo biti enaki delom, ki jih nadomeščajo. Dvojno izolirana naprava je označena z besedami "Double Insulation" (dvojna izolacija) ali "Double Insulated" (dvojno izolirano). Simbol (kvadrat znotraj kvadrata) je lahko tudi označen na napravi.

DVOJNO IZOLIRANO: OZEMLJITEV NI POTREBNA. PRI SERVISIRANJU UPORABLJAJTE SAMO IDENTIČNE NADOMESTNE DELE.

Ta električna verižna žaga je dvojno izolirana, kar odpravlja potrebo po ločenem ozemljitvenem sistemu. Uporabljajte samo identične nadomestne dele. Pred servisiranjem dvojno izoliranih naprav preberite navodila. Uporabljajte to verižno žago samo, kot je opisano v tem priročniku.

Servis

• Naj vaše električno orodje servisira usposobljena oseba za popravila pri pooblaščenem prodajalcu Snow Joe^® + Sun Joe^®, ki uporablja samo identične nadomestne dele, ali pokličite center za pomoč strankam Snow Joe^® + Sun Joe^® na številko 1-866-SNOWJOE (1-866-766-9563). To bo zagotovilo ohranjanje varnosti električnega orodja.

Varnostna opozorila za verižne žage

• Med delovanjem verižne žage držite vse dele telesa stran od verige žage. Preden zaženete verižno žago, se prepričajte, da veriga žage ni v stiku z ničemer. Trenutek nepazljivosti med delovanjem verižne žage lahko povzroči zaplet vaše obleke ali telesa z verigo žage.
• Verižno žago vedno držite z desno roko na zadnjem ročaju in z levo roko na sprednjem ročaju. Držanje verižne žage z obrnjeno konfiguracijo roke poveča tveganje za telesne poškodbe in se nikoli ne sme storiti.
• Nosite zaščitna očala in zaščito za sluh. Če verižno žago uporabljate vsak dan v normalnih pogojih, ste lahko izpostavljeni ravni hrupa 85 dB (A) ali več. Priporočljiva je dodatna zaščitna oprema za glavo, roke, noge in stopala. Ustrezna zaščitna oblačila bodo zmanjšala telesne poškodbe zaradi letečih ostankov ali nenamernega stika z verigo žage.
• Ne uporabljajte verižne žage na drevesu. Delovanje verižne žage, ko ste na drevesu, lahko povzroči telesne poškodbe.
• Vedno ohranjajte pravilno oporo in uporabljajte verižno žago samo, ko stojite na fiksni, varni in ravni površini. Spolzka ali nestabilna površina, kot so lestve, lahko povzroči izgubo ravnotežja ali nadzora nad verižno žago.
• Pri rezanju veje, ki je pod napetostjo, bodite previdni pred povratnim udarcem. Ko se napetost v lesnih vlaknih sprosti, lahko vzmetna veja udari operaterja in/ali vrže verižno žago iz nadzora.
• Bodite izjemno previdni pri rezanju grmovja in sadik. Tanek material lahko ujame verigo žage in vas udari ali vas potegne iz ravnotežja.
• Verižno žago prenašajte za sprednji ročaj z izklopljeno verižno žago in stran od telesa. Pri transportu ali shranjevanju verižne žage vedno namestite tulec rezalne letve. Pravilno ravnanje z verižno žago bo zmanjšalo verjetnost nenamernega stika z gibljivo verigo žage.
• Upoštevajte navodila za mazanje, napenjanje verige in menjavo dodatne opreme. Nepravilno napeta ali slabo mazana veriga se lahko zlomi ali poveča možnost povratnega udarca.
• Ročaje naj bodo suhi, čisti in brez olja in masti. Mastni, oljnati ročaji so spolzki in lahko povzročijo izgubo nadzora.
• Režite samo les. Ne uporabljajte verižne žage za noben drug namen. Na primer, ne uporabljajte verižne žage za rezanje plastike, zidov ali ne-lesnih gradbenih materialov. Uporaba verižne žage na te nepravilne načine lahko povzroči resno škodo vam in vašemu orodju.

Vzroki in preprečevanje povratnega udarca

Do povratnega udarca lahko pride, ko se nos ali konica vodilne letve dotakne predmeta ali ko se les zapre in stisne verigo žage v rezu. Stik s konico lahko v nekaterih primerih povzroči nenadno povratno reakcijo, ki vodilno letev vrže navzgor in nazaj proti operaterju.

Stiskanje verige žage vzdolž vrha vodilne letve lahko vodilno letev hitro potisne nazaj proti operaterju.

Katera koli od teh reakcij lahko povzroči izgubo nadzora nad žago, kar lahko povzroči resne telesne poškodbe. Ne zanašajte se izključno na varnostne naprave, vgrajene v vašo žago.

Kot uporabnik verižne žage morate sprejeti več ukrepov, da bodo vaše rezalne naloge brez nesreč ali poškodb.

Povratni udarec je posledica nepravilne uporabe orodja in/ali nepravilnih postopkov ali pogojev delovanja in se mu je mogoče izogniti z ustreznimi previdnostnimi ukrepi, kot je podrobno opisano spodaj:

• Ohranite trden oprijem (desna roka na zadnjem ročaju in leva roka na sprednjem ročaju s palci in prsti, ki obkrožajo ustrezne ročaje) in postavite svoje telo in roke tako, da se lahko uprete silam povratnega udarca. Sile povratnega udarca lahko nadzoruje operater, če se sprejmejo ustrezni previdnostni ukrepi. Ne izpustite verižne žage.
• Ne segajte predaleč in ne režite nad višino ramen. To pomaga preprečiti nenamerni stik s konico in omogoča boljši nadzor nad verižno žago v nepričakovanih situacijah.
• Uporabljajte samo nadomestne letve in verige, ki jih je določil proizvajalec. Nepravilne nadomestne letve in verige lahko povzročijo zlom verige in/ali povratni udarec.
• Upoštevajte navodila proizvajalca za ostrenje in vzdrževanje verige žage. Zmanjšanje višine merilnika globine lahko povzroči povečan povratni udarec.
• Vedno upoštevajte varnostne predpise in sledite pravilnim tehnikam žaganja.
• Zagotovite varno prenašanje verižne žage. Kadar koli je treba s strojem ravnati ali ga prevažati, morate:
  • Izklopite motor, počakajte, da se veriga ustavi, in vklopite zavoro verige;
  • Namestite pokrov vodilne letve;
  • Držite stroj za ročaje in postavite letev v nasprotno smer od tiste, ki se uporablja med delovanjem.
    Pri uporabi vozila za prevoz stroja ga trdno pritrdite in ga postavite tako, da ne bo nevarnost za potnike.
• Pred prvim podiranjem ali obrezovanjem se prepričajte:
  • Da ste bili posebej usposobljeni za uporabo te vrste opreme;
  • Da ste natančno prebrali varnostne predpise in navodila za uporabo, ki jih vsebuje ta priročnik;
  • Da najprej vadite na hlodih na tleh ali pritrjenih na stojala/žage, da se seznanite s strojem in pravilnimi tehnikami rezanja.

Varnostna zavora verige

V primeru povratnega udarca uporabite levo roko, da vklopite zavoro verige, tako da premaknete ročico varnostne zavore verige v položaj '0' (slika A). To bo takoj ustavilo verigo.

Delovanje zavore verige je treba preveriti pred vsako uporabo.

Za ponastavitev zavore verige odklopite orodje iz električnega omrežja in zaskočite zavoro verige nazaj (proti operaterju) v položaj '1' (slika A). Pred ponovnim zagonom ponovno preverite napetost verige.

Zaščita pred vplivi okolja

1. Nosite primerna delovna oblačila. Nosite zaščitna očala.
2. Zaščitite svoje električno orodje pred vlago in dežjem. Vlaga in dež lahko povzročita nevarno električno in motorno škodo.
3. Ne uporabljajte električnega orodja v bližini hlapov in vnetljivih tekočin.
4. Uporabljajte električno orodje samo v suhih pogojih in pri temperaturi okolice od 50°F-104°F (10°C-40°C).
5. Shranjujte svoje električno orodje samo v suhih prostorih s temperaturo okolice od 50°F-104°F (10°C-40°C). Zaščitite električno orodje pred vlago in neposredno sončno svetlobo.

Varnostni simboli

Naslednja tabela prikazuje in opisuje varnostne simbole, ki se lahko pojavijo na tem izdelku. Pred poskusom sestavljanja in uporabe preberite, razumejte in upoštevajte vsa navodila na stroju.

Simboli	Opisi
	PREBERITE PRIROČNIK(E) ZA UPORABO – Pred poskusom sestavljanja in uporabe preberite, razumejte in upoštevajte vsa navodila v priročniku(ih) za uporabo.
	VARNOSTNO OPOZORILO – Označuje previdnostni ukrep, opozorilo ali nevarnost.
	Ne izpostavljajte enote dežju ali mokrim razmeram.
	VRTEČA SE REZILA – Med delovanjem žage držite roke in noge stran od odprtin.
	Izogibajte se stiku konice vodilne letve s katerim koli predmetom. Stik s konico lahko povzroči nenadno premikanje vodilne letve navzgor in nazaj, kar lahko povzroči resne poškodbe uporabnika.
	IZKLOPITE! Pred čiščenjem ali izvajanjem vzdrževalnih pregledov izvlecite vtič iz vtičnice.
	Vrteči se del bo neprekinjeno deloval nekaj sekund po izklopu stroja.
	Osebe v bližini in otroke držite na varni razdalji.
	NOSITE ZAŠČITO ZA OČI IN SLUH – Za zaščito pred poškodbami nosite glušnike in zaščitna očala.
	Pri uporabi stroja in ravnanju z odpadki nosite zaščitne rokavice in obutev, ki ne drsi.
	Pravilna smer rezalnih zob.
	Pri upravljanju verižne žage je treba vedno uporabljati dve roki.
	IZKLOPITE! Če je kabel poškodovan ali prerezan, takoj izvlecite vtič iz vtičnice.
	Dvojna izolacija.

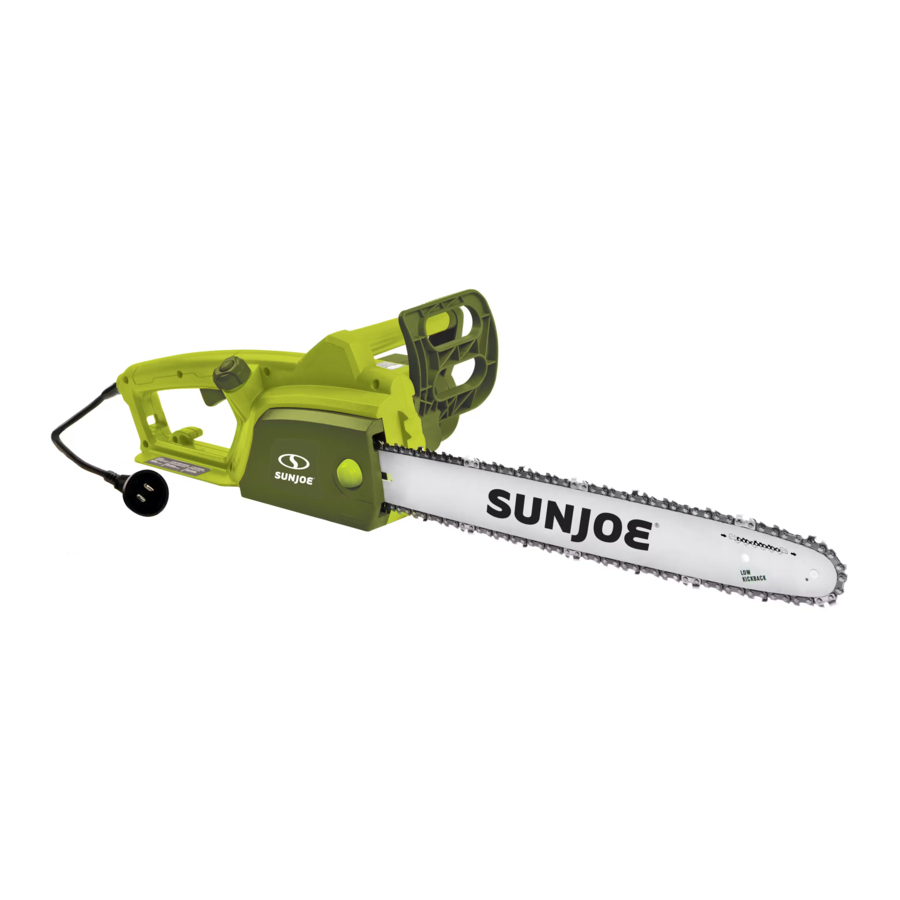

Spoznajte svojo električno verižno žago

Pred uporabo električne verižne žage natančno preberite priročnik za uporabo in varnostna pravila. Primerjajte spodnjo ilustracijo z dejansko enoto, da se seznanite z lokacijo različnih kontrol in nastavitev. Shranite ta priročnik za prihodnjo uporabo.

1. Napajalni kabel
2. Zadnji ročaj
3. Pokrovček rezervoarja za olje
4. Sprednji ročaj
5. Varnostna ročica zavorne verige
6. 18-palčna rezalna veriga
7. Zobnik na konici vodilne letve
8. 18-palčna vodilna letev
9. Končna matica s pokrovčkom
10. Pokrov zobnika/verige
11. Okno za prikaz nivoja olja
12. Stikalo sprožilca
13. Varnostni gumb za zaklepanje
14. Kavelj za pritrditev podaljška
15. Ovitek rezalne letve

Tehnični podatki

Nazivna napetost: 120V ~ 60 Hz

Moč: 14A

Hitrost brez obremenitve: 8000 vrt./min

Dolžina letve/verige: 18 in. (45,7 cm)

Največja debelina reza: 17,5 in. (44,5 cm)
Priporočeno: 16,5 in. (42 cm)

Prostornina rezervoarja za olje: 3 fl oz (90 ml)

Hitrost verige: 47,6 ft/s (14,5 m/s)

Neto teža: 10,6 lbs (4,8 kg)

Razpakiranje

Vsebina škatle

• • Električna verižna žaga
• • 18 in. (45,7 cm) rezalna veriga
• • 18 in. (45,7 cm) vodilna letev
  • Dvoglavi šestkotni ključ/izvijač za rezila
  • Ovitek rezalne letve
  • Priročnik z registracijsko kartico

1. Pazljivo odstranite verižno žago in preverite, ali so priloženi vsi zgornji elementi.
2. Previdno preglejte izdelek in se prepričajte, da med transportom ni prišlo do poškodb ali zlomov. Če najdete poškodovane ali manjkajoče dele, NE vračajte enote v trgovino. Pokličite center za pomoč strankam Snow Joe^® + Sun Joe^® na številko 1-866-SNOWJOE (1-866-766-9563).
   OPOMBA: Ne zavrzite transportne škatle in embalažnega materiala, dokler niste pripravljeni uporabiti svoje nove električne verižne žage. Embalaža je izdelana iz materialov, ki jih je mogoče reciklirati. Ustrezno odstranite te materiale v skladu z lokalnimi predpisi.

Oprema in embalažni material nista igrači. Ne dovolite otrokom, da se igrajo s plastičnimi vrečkami, folijami ali majhnimi deli. Te predmete je mogoče pogoltniti in predstavljajo nevarnost zadušitve!

Sestavljanje

Pri rokovanju z vodilom in verigo vedno nosite težke rokavice. Vodilo in verigo namestite zelo previdno, da ne bi ogrozili varnosti in učinkovitosti stroja. Če ste v dvomih, se obrnite na pooblaščenega prodajalca Snow Joe^® + Sun Joe^® ali pokličite center za pomoč strankam Snow Joe^® + Sun Joe^® na številko 1-866-SNOWJOE (1-866-766-9563).

Razpakiranje in sestavljanje naj potekata na ravni in stabilni površini z dovolj prostora za premikanje stroja in njegove embalaže.

Nikoli ne zaženite motorja, preden namestite vodilo, verigo in končni pokrov. Če vsi ti deli niso nameščeni, lahko sklopka/zobnik odletita ali eksplodirata, kar uporabnika izpostavi potencialno resnim poškodbam.

Da bi se izognili resnim telesnim poškodbam, preberite in razumejte vsa navodila za varnost.

Pred izvajanjem kakršnega koli vzdrževanja se prepričajte, da je orodje izključeno iz napajanja. Neupoštevanje tega opozorila lahko povzroči resne telesne poškodbe.

Namestitev vodila in verige

Potrebno orodje in pripomočki:

• Dvostranski šestkotni ključ/izvijač z rezilom (priložen)
• Težke delovne rokavice

OPOMBA: Pri zamenjavi vodila in verige uporabljajte samo identične nadomestne dele. Prepričajte se, da je verižna žaga odklopljena od napajanja, preden nadaljujete z namestitvijo.

1. Z priloženim izvijačem s ploščatim rezilom odstranite pokrovček matice končnega pokrova z končnega pokrova verige/zobnika, da razkrijete matico končnega pokrova (slika 1).

2. S priloženim šestkotnim ključem odvijte matico končnega pokrova in odstranite končni pokrov verige/zobnika (slika 1).
3. Razgrnite novo verigo žage v zanko in poravnajte morebitne pregibe. OSTER ROB ZOB MORA BITI OBRNJEN STRAN OD VAS IN V SMERI VRTLJIVOSTI VERIGE, KI JE OZNAČENA NA VODILU. Če so zobje obrnjeni nazaj, obrnite zanko (slika 2).

4. Začenši na konici, namestite pogonske člene verige v utor vodila, pri čemer pustite zanko na zadnji strani vodila. Veriga se bo ohlapno prilegala, dokler je ne namestite na zobnik (slika 3).

   OPOMBA: Prepričajte se o smeri verige. Če je veriga nameščena vzvratno, bo žaga nenormalno vibrirala in ne bo rezala.
5. Držite verigo v položaju na vodilu in postavite zanko okoli zobnika. Vodilo poravnajte z montažno površino, tako da so vijaki vodila v dolgi reži vodila, nastavitveni zatič pa v luknji za zatič za napenjanje verige (slika 4).

   OPOMBA: Če nastavitveni zatič ne doseže luknje za zatič za napenjanje verige, obrnite vijak za napenjanje verige v nasprotni smeri urinega kazalca, dokler se luknja za zatič ne poravna z nastavitvenim zatičem (slika 5).

6. Medtem ko držite vodilo in verigo poravnana z montažno površino, po potrebi nastavite napetost verige z nastavitvijo vijaka za napenjanje verige s priloženim izvijačem s ploščatim rezilom. Obrnite vijak za napenjanje verige v smeri urinega kazalca, da zategnete verigo, ali v nasprotni smeri urinega kazalca, da jo sprostite (slika 5).
7. Zamenjajte končni pokrov verige/zobnika tako, da najprej vstavite zadnji jeziček v režo za zadnji jeziček in postavite pokrov nad konec vodila. Ročno privijte matico končnega pokrova; pustite, da je vodilo dovolj ohlapno, da se lahko rahlo premika za nastavitev napetosti (slika 6).

8. Odstranite vso ohlapnost iz verige tako, da obrnete vijak za napenjanje verige v smeri urinega kazalca, dokler se veriga tesno ne prilega vodilu s pogonskimi členi, poravnanimi znotraj utora vodila (slika 7).

   OPOMBA: Veriga je pravilno napeta, ko na spodnji strani vodila ni povešanja; veriga je tesna, vendar jo je mogoče ročno obrniti brez zatikanja. Za več informacij o napenjanju verige glejte razdelek o vzdrževanju, ki se začne.
9. Popolnoma privijte matico končnega pokrova s šestkotnim ključem (slika 6), nato pa zamenjajte pokrovček matice končnega pokrova, da pritrdite končni pokrov verige/zobnika.

OPOMBA: Če je veriga pretesna, se ne bo vrtela. Rahlo popustite matico končnega pokrova in obrnite napenjalnik verige za 1/4 obrata v nasprotni smeri urinega kazalca. Dvignite konico vodila in ponovno privijte matico končnega pokrova. Prepričajte se, da je verigo mogoče ročno obrniti brez zatikanja.

OPOMBA: Nova veriga se ponavadi razteza; pogosto preverjajte napetost verige in jo po potrebi prilagodite.

Zamenjava vodila in verige

1. Odklopite verižno žago iz napajanja.
2. Z dvostranskim šestkotnim ključem/izvijačem z rezilom odstranite pokrovček matice končnega pokrova in nato odvijte matico končnega pokrova, da odstranite konec verige/zobnika (slika 1).
3. Odstranite rezalno vodilo in verigo z montažne površine (slika 8).

4. Odstranite staro verigo z vodila.
5. Za pravilno razporeditev in namestitev nove verige žage sledite korakom 3 do 9 iz razdelka "Namestitev vodila in verige".

Priprava na delo

Preverjanje stroja

Preden izvedete kakršna koli preverjanja, nastavitve, popravila ali vzdrževanje na stroju, se prepričajte, da enota ni priključena na napajanje.

Pred začetkom dela prosimo:

• Preverite, ali so vsi vijaki na stroju in vodilu tesno priviti;
• Preverite, ali je veriga pravilno napeta, pravilno nabrušena in ali ni znakov poškodb;
• Preverite, ali so ročaji in zaščitne naprave čisti in suhi, pravilno nameščeni in varno pritrjeni na stroj;
• Preverite, ali zavora verige učinkovito deluje;
• Preverite, ali se stikalo sprožilca in varnostni gumb premikata prosto brez pretirane sile in se samodejno in hitro vrneta v nevtralni položaj;
• Preverite, ali stikalo sprožilca ostane zaklenjeno, dokler ne pritisnete varnostnega gumba;
• Prepričajte se, da zračniki za hlajenje niso zamašeni z žagovino ali ostanki;
• Preverite, ali nivo olja v verigi ni pod oznako "MIN"; če je potrebno, dolijte olje do 1 cm od roba polnilnika.
  OPOMBA: Pred uporabo verižne žage morate rezervoar za olje verige napolniti z oljem za vodilo in verigo.

Nastavitev napetosti verige

Preden izvedete kakršna koli preverjanja, nastavitve, popravila ali vzdrževanje na stroju, se prepričajte, da je orodje izključeno iz napajanja.

Veriga se bo še nekaj sekund vrtela po izklopu orodja.

1. Popustite matico končnega pokrova, dokler ni privita samo ročno. Uporabite izvijač s ploščatim rezilom, da obrnete vijak za napenjanje verige v smeri urinega kazalca, da napnete verigo. Hladna veriga bo pravilno napeta, ko na spodnji strani vodila ne bo ohlapnosti; veriga je tesna, vendar jo je mogoče ročno obrniti brez zatikanja (slika 9).

2. Napetost je pravilna, ko pogonski členi na verigi ne zdrsnejo iz vodila verige na vodilu, ko verigo potegnete navzgor s sredine vodila (slika 10).


Mazivo za verigo

Če veriga ni mazana, se lahko poškodujeta veriga in vodilo. Uporabite kakovostno olje za vodilo in verigo ali, če ni na voljo, lahko uporabite nerabljeno motorno olje SAE 30. Ena minuta uporabe bo porabila približno 0,2 fl oz. (6 ml) olja.

OPOMBA: Normalno je, da olje izteka iz žage, ko ni v uporabi. Da preprečite iztekanje, po vsaki uporabi izpraznite rezervoar za olje. Ko enoto shranjujete dlje časa (3 mesece ali več), se prepričajte, da je veriga rahlo namazana. To bo preprečilo rjo na verigi in zobniku vodila.

Ne uporabljajte verižne žage s kakršno koli vrsto dodatne opreme ali priključka. Takšna uporaba je lahko nevarna.

Delovanje

Zagon stroja

Pred zagonom verižne žage odstranite pokrovček rezervoarja za olje in dodajte olje za vodilo in verigo do vrha okenca za nivo olja (slika 11). Ena minuta uporabe bo porabila približno 0,2 fl oz (6 ml) olja. Ponovno napolnite, ko nivo olja pade na 1/4 rezervoarja.

OPOMBA: Vaša električna verižna žaga je opremljena s samodejno oljno črpalko za oljenje vodila in verige. Dodati morate olje za vodilo in verigo, sicer bo vaša verižna žaga delovala nepravilno.

1. Priključite električno verižno žago na delujočo vtičnico 120 V z uporabo težkega zunanjega podaljška.
2. Naredite zanko v napajalnem kablu in jo potisnite skozi luknjo v ročaju in okoli kavlja za zadrževanje kabla (slika 12), nato pa priključite podaljšek na kabel naprave.

3. Prepričajte se, da se vodilo ne dotika tal ali katerega koli drugega predmeta.
4. Verižno žago trdno držite z obema rokama.
5. Za vklop orodja pritisnite in držite varnostno zaklepno tipko s palcem, nato pa s prsti stisnite sprožilec. Ko orodje deluje, lahko spustite varnostno zaklepno tipko (slika 13).

6. Za izklop orodja spustite stikalo sprožilca (slika 13).

OPOMBA: Ne pritiskajte stikala sprožilca, dokler niste pripravljeni na rezanje.

Nasveti za uporabo

Za vašo varnost in varnost drugih:

1. Ne uporabljajte stroja, ne da bi natančno prebrali navodila. Seznanite se z upravljalnimi elementi in pravilno uporabo stroja. Naučite se hitro ustaviti stroj.
2. Upoštevajte, da je upravljavec ali uporabnik odgovoren za nesreče ali nevarnosti, ki se zgodijo drugim ljudem ali njihovi lastnini.
3. Pri uporabi stroja vedno nosite primerna oblačila. Nosite protivibracijske rokavice in drugo osebno zaščitno opremo.
   OPOMBA: Vsi zgoraj omenjeni varnostni ukrepi ne zagotavljajo preprečevanja določenih tveganj – tj. Raynaudovega fenomena ali sindroma karpalnega kanala. Za upravljavce, ki ta stroj uporabljajo dlje časa, je zato priporočljivo, da redno preverjajo svoje roke in prste. Če se pojavijo kateri koli od zgoraj omenjenih simptomov, se nemudoma posvetujte z zdravnikom.
4. Delajte samo pri dnevni svetlobi ali dobri umetni svetlobi.
5. Bodite izjemno previdni pri delu v bližini kovinskih ograj.
6. Pazite, da z mečem ne udarite močno ob tuje predmete ali leteče ostanke, ki jih povzroča gibanje verige.
7. Ne upravljajte verižne žage na drevesu, na lestvi ali na odru. To je izjemno nevarno.
8. Bodite izjemno previdni pri rezanju majhnega grmičevja, mladic ali vej pod napetostjo, ker lahko tanek in napet material zgrabi žago in vas udari, vas izgubi ravnotežje ali pa se odbije nazaj.
9. Ne režite trte in/ali majhnega podrastja.
10. Preden zaženete enoto, se prepričajte, da verižna žaga ne pride v stik z nobenim predmetom.

Veriga se vrti še po izklopu žage. Ne uporabljajte v mokrih pogojih.

Vedno se spomnite, da lahko nepravilno uporabljena verižna žaga škoduje ali moti druge in ima resen vpliv na okolje.

Da spoštujete ljudi in okolje:

• Izogibajte se uporabi stroja v okoljih ali ob urah dneva, ko lahko moti druge.
• Dosledno upoštevajte lokalne predpise in določbe za odstranjevanje odpadnih materialov po žaganju.
• Dosledno upoštevajte lokalne predpise in določbe za odstranjevanje olj, poškodovanih delov ali elementov, ki močno vplivajo na okolje.
• Določena količina olja za mazanje verige se sprosti v okolje, ko stroj deluje, zato uporabljajte samo biorazgradljiva olja, izdelana posebej za to uporabo.
• Da bi se izognili nevarnosti požara, ne puščajte stroja z vročim motorjem na listih ali suhi travi.

Za uporabo stroja za podiranje in obrezovanje dreves je potrebno posebno usposabljanje.

Dolgotrajna izpostavljenost vibracijam lahko povzroči poškodbe in nevrovaskularne motnje (imenovane tudi "Raynaudov sindrom" ali "bela roka"), zlasti pri ljudeh, ki trpijo za motnjami cirkulacije. Simptomi lahko prizadenejo roke, zapestja in prste ter se kažejo z izgubo občutljivosti, otrplostjo, srbenjem, bolečino in razbarvanjem ali vidnimi spremembami na koži. Te učinke lahko poslabšajo nizke temperature okolice in/ali premočno stiskanje ročajev. Če se pojavijo simptomi, je treba skrajšati čas uporabe stroja in se posvetovati z zdravnikom.

Preverjanja med delom

• Preverjanje napetosti verige. Veriga se med delom postopoma razteza, zato morate pogosto preverjati njeno napetost.

  V prvem obdobju uporabe (ali po zamenjavi verige) je treba napetost verige preverjati pogosteje zaradi posedanja verige.

  Nikoli ne delajte z ohlapno verigo, saj je lahko nevarno, če veriga zdrsne iz vodil.
  Za nastavitev napetosti verige sledite navodilom v "Nastavitev napetosti verige".
• Preverjanje dovoda olja

  Nikoli ne uporabljajte stroja brez mazanja! Nivo olja v rezervoarju lahko preverite skozi prozorno merilno steklo. Poskrbite, da boste rezervoar za olje napolnili vsakič, ko uporabljate stroj. Za najboljše rezultate uporabljajte samo kakovostno olje za meč in verigo, ki je zasnovano posebej za uporabo z verižnimi žagami.

  Prepričajte se, da sta meč in veriga na mestu, ko preverjate dovod olja.
  Zaženite motor in preverite, ali se olje za verigo dovaja, kot je prikazano spodaj (slika 14).


Pravilna drža pri rezanju

1. Teža mora biti uravnotežena z obema nogama na trdnih tleh.
2. Levo roko in komolec držite zaklenjena v položaju "ravne roke", da prenesejo morebitno silo povratnega udarca (slika 15).

3. Vaše telo bo vedno na levi strani linije verige.

Osnovni postopki rezanja

1. Majhna drevesa s premerom do 6 – 7 palcev se običajno režejo v enem rezu. Zareze določajo smer padca drevesa.

   Če drevo začne padati v napačno smer ali če se je žaga med padcem zataknila ali obtičala, pustite žago in se rešite.

   Med zadnjim rezom občasno poglejte na vrh drevesa, da se prepričate, da bo drevo padlo v želeno smer.
2. Vadite rezanje nekaj majhnih hlodov z naslednjimi tehnikami, da dobite občutek za uporabo žage, preden začnete z večjim žaganjem.
3. Z izklopljeno žago zavzemite pravilno držo pred lesom.
4. Stisnite sprožilec in pustite, da se veriga pospeši do polne hitrosti, preden začnete rezati.
5. Žago trdno držite z obema rokama. Levo roko vedno držite na sprednjem ročaju, desno pa na zadnjem ročaju, tako da je vaše telo levo od linije verige.
6. Enoto naj deluje ves čas rezanja in vzdržujte enakomerno hitrost.
7. Pustite, da veriga reže namesto vas; izvajajte le rahel pritisk navzdol. Če vsilite rez, lahko pride do poškodb meča, verige ali enote.
8. Ne pritiskajte na žago ob koncu reza.
9. Vedno režite z obema nogama na trdnih tleh, da preprečite izgubo ravnotežja.
10. Ne režite nad višino prsi, saj je žago, ki jo držite višje, težko nadzorovati pred silo povratnega udarca.

Tehnike rezanja

Preden se prvič lotite podiranja ali obrezovanja, vadite žaganje hlodov na tleh ali na kozličkih, da se boste lahko seznanili s strojem in najprimernejšimi tehnikami žaganja.

Pri podiranju drevesa poskrbite, da so vsi na varni razdalji od območja rezanja. Med podiranjem mora biti najvarnejša razdalja vsaj dvakratna višina največjih dreves na območju podiranja. Če drevo pride v stik z električnim vodom, je treba o tem nemudoma obvestiti elektro podjetje.

Pri žaganju vedno držite stroj z obema rokama.

Takoj ustavite motor, če se veriga med žaganjem ustavi. Pazite na povratni udarec, do katerega lahko pride, če palica pride v stik z oviro.

Podiranje drevesa

1. Če žaganje in podiranje opravljata dve ali več oseb hkrati, mora biti podiranje ločeno od žaganja na razdalji najmanj dvakratne višine drevesa, ki se podira. Dreves se ne sme podirati na način, ki bi ogrožal katero koli osebo, udaril ob električni vod ali povzročil materialno škodo. Če drevo pride v stik z električnim vodom, je treba o tem nemudoma obvestiti podjetje.

   Preverite drevo za poškodovane ali mrtve veje, ki bi vas lahko zadele med podiranjem.
2. Upravljavec motorne žage mora ostati na zgornji strani terena, saj se bo drevo po podiranju verjetno kotalilo ali drselo navzdol.
3. Pred začetkom rezanja je treba načrtovati in po potrebi očistiti pot za umik. Pot za umik mora potekati nazaj in diagonalno proti zadnjemu delu pričakovane smeri padca, kot je prikazano (slika 16).

4. Pred začetkom podiranja upoštevajte naravni nagib drevesa, lokacijo večjih vej in smer vetra, da boste lažje ocenili, v katero smer bo drevo padlo.

   Ne podirajte dreves v obdobju močnega vetra ali močnih padavin. Počakajte, da nevarnost mine, preden začnete rezati.

   Ne podirajte dreves, ki so močno nagnjena, ali velikih dreves, ki imajo gnile veje, ohlapno lubje ali votla debla. Ta drevesa potisnite ali povlecite z močno opremo in jih nato razrežite.
5. Odstranite zemljo, kamenje, ohlapno lubje, žeblje, sponke in žico z drevesa.

Zarezovanje spodnjega dela

Naredite zarezo 1/3 premera drevesa, pravokotno na smer padca, kot je prikazano (slika 17).

Najprej naredite spodnji vodoravni zarezni rez.

To bo pomagalo preprečiti stiskanje verige žage ali vodilne palice, ko je narejena druga zareza.

Zadnji rez pri podiranju

1. Naredite zadnji rez pri podiranju vsaj 2 in. (50 mm) višje od vodoravnega zareznega reza, kot je prikazano (slika 16). Zadnji rez pri podiranju naj bo vzporeden z vodoravnim zarezanim rezom. Strateško postavite zadnji rez pri podiranju tako, da ostane dovolj lesa, ki bo deloval kot tečaj. Les tečaja preprečuje, da bi se drevo zvijalo in padlo v napačno smer. Ne prerežite tečaja.
2. Ko se podiranje približa tečaju, bi moralo drevo začeti padati. Če obstaja kakršna koli možnost, da drevo ne bo padlo v želeno smer ali se bo zibalo nazaj in zvezalo verigo žage, prenehajte z rezanjem, preden je zadnji rez pri podiranju končan, in uporabite lesene, plastične ali aluminijaste klinove, da odprete rez in spustite drevo vzdolž želene smeri padca.
3. Ko drevo začne padati, odstranite motorno žago iz reza, ustavite motor, odložite motorno žago in nato uporabite načrtovano pot za umik. Bodite pozorni na padajoče veje nad glavo in pazite na svoje korake.

Obrezovanje drevesa

Obrezovanje je postopek, pri katerem se odstranijo veje s podrtega drevesa. Pri obrezovanju pustite večje spodnje veje, da podpirajo hlod od tal. Odstranite majhne veje v enem rezu, kot je prikazano (slika 18). Veje pod napetostjo je treba rezati od spodaj navzgor, da se izognete vezavi motorne žage.

Bodite še posebej pozorni na to, kje ležijo veje na tleh, in se zavedajte naslednjih tveganj:

1. veje so lahko pod napetostjo;
2. smer, v katero bo veja padla med rezanjem, se lahko razlikuje od tistega, kar ste pričakovali;
3. drevo je lahko nestabilno, potem ko je bila veja odrezana.

Žaganje hloda

Žaganje je postopek, pri katerem se hlod razreže na dolžine. Pomembno je, da poskrbite, da je vaša opora trdna in da je vaša teža enakomerno porazdeljena na obe nogi. Če je mogoče, je treba hlod dvigniti in podpreti z uporabo vej, hlodov ali podložk. Sledite tem preprostim navodilom za enostavno rezanje:

1. Ko je hlod podprt po celotni dolžini, kot je prikazano (slika 19A), se reže od zgoraj (prežaganje).

2. Ko je hlod podprt na enem koncu (slika 19B), odrežite 1/3 premera od spodnje strani (podžaganje). Nato naredite končni rez s prežaganjem, da se srečate s prvim rezom.

3. Ko je hlod podprt na obeh koncih (slika 19C), odrežite 1/3 premera od zgoraj (prežaganje). Nato naredite končni rez s podžaganjem spodnjih 2/3, da se srečate s prvim rezom.

4. Lažje je žagati hlod z uporabo koničastega odbijača (slika 19D).

   • Zabodite koničasti odbijač v hlod in ga uporabite kot vrtišče. Režite z lokastim gibanjem, da palica prodre v les.
   • Po potrebi večkrat ponovite in spremenite točko, kjer zasadite koničasti odbijač.
   • Pri žaganju na pobočju vedno stojte na zgornji strani hloda (slika 20). Pri rezanju skozi hlod ohranite nadzor tako, da sprostite pritisk rezanja blizu konca reza, ne da bi sprostili oprijem na ročajih motorne žage. Ne dovolite, da bi veriga prišla v stik s tlemi.

     Po končanem rezu počakajte, da se veriga žage ustavi, preden premaknete motorno žago. Preden se premaknete od drevesa do drevesa, vedno ustavite motor.

Konec delovanja

Ko končate z delom:

• Izklopite motor in odklopite enoto iz vira napajanja.
• Počakajte, da se veriga ustavi in pustite, da se stroj ohladi.
• Odstranite vse sledi žagovine ali usedlin olja z verige.
• Če je na verigi preveč umazanije ali smole, jo razstavite in jo položite v posodo s primernim čistilom. Nato jo sperite s čisto vodo in jo obdelajte s primernim protikorozijskim sprejem, preden jo ponovno sestavite na stroj.
• Pred shranjevanjem namestite zaščito rezalne letve na letev.

Preden shranite motorno žago v kakršno koli ohišje, pustite, da se motor popolnoma ohladi.

Da zmanjšate nevarnost požara, temeljito očistite stroj, da odstranite žagovino, veje, listje ali odvečno mast. Nikoli ne puščajte posod z odrezanimi ostanki znotraj prostora za shranjevanje.

Vzdrževanje

Za vsa vzdrževalna dela, ki niso predvidena v tem priročniku, se obrnite na pooblaščenega prodajalca Snow Joe^® + Sun Joe^® ali pokličite center za pomoč strankam Snow Joe^® + Sun Joe^® na številko 1-866-SNOWJOE (1-866-766-9563). Vsako delo, ki ga opravi nepooblaščen servisni center ali nekvalificirano osebje, bo popolnoma razveljavilo garancijo.

Za vašo varnost in varnost drugih:

• Pravilno vzdrževanje je bistvenega pomena za ohranjanje prvotne učinkovitosti in varnosti stroja skozi čas.
• Vse matice, vijake in sornike imejte tesno privite, da zagotovite varno delovanje opreme.
• Nikoli ne uporabljajte stroja z obrabljenimi ali poškodovanimi deli. Poškodovane dele je treba zamenjati in nikoli popravljati.
• Uporabljajte samo originalne nadomestne dele Snow Joe^® + Sun Joe^®. Deli, ki niso enake kakovosti, lahko resno poškodujejo opremo, ogrozijo varnost in razveljavijo garancijo.

Preden izvedete kakršne koli prilagoditve, vzdrževanje ali popravila na vaši električni verižni žagi, vedno izključite enoto iz vira napajanja.

• Pri rokovanju z mečem in verigo uporabljajte zaščitne rokavice.
• Zaščitni tulec za rezalni meč imejte nameščen, razen če ne posegate neposredno na meč ali verigo.
• Nikoli ne odlagajte olj ali drugih onesnaževalnih materialov na nepooblaščenih mestih.

Hlajenje motorja

Da bi se izognili pregrevanju in poškodbam motorja, naj bodo prezračevalne odprtine za hlajenje vedno čiste in brez žagovine in ostankov.

Napetost verige

Pred uporabo žage preverite napetost verige, ko je veriga hladna. Pravilna napetost hladne verige je, ko na spodnji strani vodilnega meča ni ohlapnosti; veriga je tesna, vendar jo lahko ročno zavrtite brez zatikanja.

Med normalnim delovanjem žage se bo temperatura verige povečala. Pogonske povezave pravilno napete tople verige bodo visele približno 0,050 in. (1,25 mm) iz utora meča (slika 21). Zavedajte se, da je veriga, ki je napeta, ko je topla, lahko pretesna, ko se ohladi. Pred naslednjo uporabo preverite "hladno napetost". Verigo je treba ponovno napeti, kadar koli ploskve na pogonskih povezavah visijo iz utora meča (slika 21).

OPOMBA: Nova veriga se ponavadi razteza. Pogosto preverjajte napetost verige in jo po potrebi ponovno napnite.

Matice in vijaki

Občasno preverite, ali so vse matice in vijaki varno priviti in ali so ročaji tesno pritrjeni.

Brušenje verige

Da bi zagotovili varno in učinkovito delovanje verižne žage, je bistvenega pomena, da so rezalne komponente dobro nabrušene. Močno priporočamo, da verigo zamenjate, ko izgubi sposobnost čisto in varno rezati. Možno pa je nabrusiti obstoječo verigo, če je brušenje izvedeno previdno. Vsako delo na verigi in meču zahteva specifične izkušnje in posebno orodje. Zaradi varnosti priporočamo, da se obrnete na pooblaščenega prodajalca Snow Joe^® + Sun Joe^® ali pokličete center za pomoč strankam Snow Joe^® + Sun Joe^® na številko 1-866-SNOWJOE (1-866-766-9563).

Brušenje je potrebno, ko:

• Žagovina izgleda kot prah.
• Rezanje postane težje.
• Rez ni raven.
• Vibracije se povečajo.

Pooblaščen servisni center bo nabrusil verigo z uporabo pravega orodja, da zagotovi minimalno odstranjevanje materiala in enakomerno ostrino na vseh rezalnih robovih.

Če verigo brusite sami, uporabite posebne okrogle pile s pravilnim premerom, odvisno od vrste verige (glejte "Tabela za vzdrževanje verige"). Potrebujete določeno mero spretnosti in izkušenj, da se izognete poškodbam rezalnih robov.

Verigo nabrusite na naslednji način (slika 22):

• Meč trdno pritrdite, z nameščeno verigo, v primerno primež.
• Zategnite verigo, če je ohlapna.
• Namestite pilo v vodilo in jo nato vstavite v zob pod stalnim kotom od rezalnega roba.
• Brusite z gibanjem naprej nekajkrat in to ponovite na vseh rezalnih robovih, obrnjenih v isto smer (desno ali levo).
• Za premikanje verige naprej uporabite izvijač.
• Obrnite meč v primežu in ponovite na vseh drugih rezalnih robovih.
• Preverite, ali omejevalnik globine ne štrli dlje od orodja za pregled in s ploščato pilo popilite vse štrleče dele, zaokrožite robove (slika 22).
• Po brušenju odstranite vse sledi piljenja in prahu ter namažite verigo v oljni kopeli. Verigo zamenjajte, kadar:
  • Se dolžina rezalnih robov zmanjša na 5 mm ali manj;
  • Je preveč zračnosti med povezavami in zakovicami.

Vzdrževanje vodilnega meča

Ko vodilni meč kaže znake obrabe, ga obrnite na žagi, da porazdelite obrabo za maksimalno življenjsko dobo meča. Perjenje ali robljenje vodil je normalen proces obrabe meča. Takšne napake morate zgladiti s pilo takoj, ko se pojavijo.

Zamenjajte meč z eno od naslednjih napak:

• Obraba znotraj vodil meča, ki omogoča, da veriga leži postrani
• Upognjen vodilni meč
• Razpokana ali zlomljena vodila
• Razširjena vodila

Obrnite žago, preverite spodnjo stran vodilnega meča in se prepričajte, da so luknje za mazanje in utor verige brez nečistoč.

Nadomestne dele za vašo električno verižno žago Sun Joe^® SWJ701E lahko kupite z naročilom prek spleta na snowjoe.com ali pa za naročilo po telefonu kontaktirajte službo za pomoč strankam Snow Joe^® + Sun Joe^® na številko 1-866-SNOWJOE (1-866-766-9563).

Verižnik

Redno preverjajte stanje verižnika in ga zamenjajte, ko obraba preseže 0,5 mm (slika 23).

Ne nameščajte nove verige z obrabljenim verižnikom ali obratno.

Tabela za vzdrževanje verige

Pogonske povezave	Korak verige		Debelina verige		Premer pile
62	palcev (inches)	mm	palcev (inches)	mm	palcev (inches)	mm
	3/8	9.5	0.050	1.3	5/32	4

Shranjevanje

Po vsaki delovni seji temeljito očistite stroj, da odstranite ves prah in ostanke, ter potisnite tulec meča čez rezalni meč. Popravite ali zamenjajte vse okvarjene dele na enoti.

Stroj shranjujte na suhem, zaklenjenem mestu izven dosega otrok.

Podpora

Če vaša električna verižna žaga Sun Joe^® SWJ701E potrebuje servis ali vzdrževanje, pokličite 1-866-SNOWJOE (1-866-766-9563) za pomoč.

Številke modela in serijske številke

Ko kontaktirate podjetje, ponovno naročate dele ali urejate servis pri pooblaščenem prodajalcu, boste morali navesti številko modela in serijsko številko, ki ju najdete na nalepki na ohišju enote. Prepišite te številke v spodaj predvideni prostor.

Odpravljanje težav

Napaka	Možen vzrok	Odprava
Motor se ne zažene, ko ga vklopite	Kabel ni priključen na vir napajanja	Prepričajte se, da je kabel priključen na vir napajanja
	Stikalo sprožilca ne deluje	Preverite, ali je varnostni gumb popolnoma pritisnjen, preden vklopite stikalo sprožilca
	Podaljšek ni priključen na vtič	Preverite, ali je podaljšek popolnoma priključen na orodje
	Podaljšek ali napajalni kabel je poškodovan	Popravite ali zamenjajte poškodovan kabel
	Obrabljene krtačke motorja	Krtačke motorja je treba zamenjati
Meč in veriga se pregrevata in dimita	Napetost verige je pretesna	Prilagodite napetost verige
	Rezervoar za olje je prazen	Napolnite rezervoar z oljem za verigo
	Veriga je nameščena vzvratno	Obrnite verigo, tako da bodo rezila obrnjena v pravo smer
Motor deluje, vendar se veriga ne vrti	Napetost verige je pretesna	Prilagodite napetost verige
	Vodilni meč in veriga sta lahko poškodovana	Zamenjajte verigo in meč z identičnim nadomestnim delom
Slabo rezanje	Topa veriga žage	Nabrusite ali zamenjajte verigo žage
	Nepravilna napetost verige	Preverite napetost verige
	Veriga žage je nepravilno nameščena	Preverite usmerjenost verige žage
Veriga skoči z vodilnega meča	Nepravilna napetost verige	Preverite napetost verige
Veriga deluje s težavo	Nepravilna napetost verige	Preverite napetost verige

Reference

• Cordless + Electric Snow, Lawn and Garden Outdoor Tools | Snow Joe® | Sun Joe® | Aqua Joe®

Prenesi navodilo

Tukaj lahko prenesete polno pdf različico navodila, ki lahko vsebuje dodatna varnostna navodila, informacije o garanciji, FCC pravila itd.

Prenesi SunJoe SWJ701E - Priročnik za električno verižno žago

Razpoložljivi jeziki
