SunJoe SWJ701E - Elektrische Kettingzaag Handleiding

Veiligheidsinstructies

Alle gebruikers moeten deze instructies voor gebruik lezen

Lees alle instructies in deze handleiding. Bewaar deze handleiding op een veilige plaats, zodat de informatie altijd beschikbaar is. Als u de apparatuur aan een andere persoon geeft, zorg er dan voor dat u deze bedieningsinstructies meegeeft. Basisveiligheidsmaatregelen moeten altijd worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen.

Let op het persoonlijke veiligheidswaarschuwingssymbool dat in deze handleiding wordt gebruikt om uw aandacht te vestigen op een WAARSCHUWING die wordt gegeven samen met de specifieke bedieningsinstructie. Dit betekent dat de bediening speciale AANDACHT, VOORZICHTIGHEID en BEWUSTZIJN vereist.

Beoogd gebruik

Deze machine is ontworpen en vervaardigd voor het vellen, inkorten en ontdoen van takken van bomen of het zagen van houten objecten met afmetingen die geschikt zijn voor de mogelijkheden van de zaagbalk.

Oneigenlijk gebruik

Elk ander gebruik dat afwijkt van de bovengenoemde toepassingen vormt een ernstig gevaar voor de gebruiker en kan zowel het gereedschap als uw persoonlijke eigendommen beschadigen. Voorbeelden van oneigenlijk gebruik zijn, maar zijn niet beperkt tot:

• Heggen scheren;
• Snijwerk;
• Het in secties verdelen van pallets, kratten en diverse verpakkingsmaterialen;
• Het in secties verdelen van meubels of andere materialen met spijkers, schroeven of andere metalen onderdelen;
• Vlees slachten;
• De machine gebruiken om objecten op te tillen, te verplaatsen of te splijten;
• De machine gebruiken terwijl deze aan vaste steunen is bevestigd.

Oneigenlijk gebruik van de machine maakt de garantie ongeldig, ontslaat de fabrikant van alle aansprakelijkheid en de gebruiker is bijgevolg aansprakelijk voor alle schade of letsel aan zichzelf/haarzelf of anderen.

Algemene veiligheid

Bij het gebruik van elektrisch tuingereedschap moeten altijd basisveiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende:

1. Houd beschermkappen op hun plaats – Beschermkappen moeten periodiek worden gecontroleerd om er zeker van te zijn dat ze correct zijn aangebracht en in de juiste staat verkeren.
2. Verwijder stelsleutels en moersleutels – Controleer of de stelsleutels van de zaag zijn verwijderd voordat u deze inschakelt.
3. Houd het werkgebied schoon en goed verlicht – Ruim het werkgebied na elke zaagsessie op van takken. Rommelige gebieden nodigen uit tot ongelukken.
4. Vermijd gevaarlijke omstandigheden – Gebruik deze machine niet op regenachtige, stormachtige, vochtige of natte locaties. Gebruik het apparaat niet in gasvormige of explosieve omgevingen. Motoren in deze apparaten vonken normaal gesproken en de vonken kunnen dampen ontsteken.
5. Gebruik de kettingzaag niet in de regen.
6. Houd omstanders en kinderen op afstand – Alle omstanders, inclusief kinderen en huisdieren, moeten op veilige afstand van het werkgebied worden gehouden.
7. Forceer het gereedschap niet – Het zal de klus effectief en veilig klaren als het wordt gebruikt met de snelheid waarvoor het is ontworpen.
8. Gebruik het juiste gereedschap – Forceer het gereedschap of een hulpstuk op het gereedschap niet om een klus te klaren waarvoor ze niet zijn ontworpen.
9. Draag geschikte kleding – Draag geen losse kleding of sieraden, omdat dergelijke items vast kunnen komen te zitten in bewegende delen. Het gebruik van zware rubberen handschoenen, stevig antislip-schoeisel en nauwsluitende kleding wordt aanbevolen bij het werken buitenshuis met elektrisch gereedschap.
10. Draag beschermende haarkappen om lang haar in te sluiten.
11. Draag altijd een veiligheidsbril en gehoorbeschermers om uw ogen en oren te beschermen – Alledaagse brillen hebben alleen stootvaste glazen en bieden niet dezelfde bescherming als een veiligheidsbril.
12. Draag gezichts- of stofmaskers – Als de zaagwerkzaamheden stoffig zijn, wordt het gebruik van een gezichts- of stofmasker aanbevolen dat speciaal is ontworpen om microscopisch kleine deeltjes te filteren.
13. Reik niet te ver – Zorg altijd voor een goede houding en evenwicht.
14. Onderhoud gereedschap met zorg – Houd gereedschap scherp en schoon voor de beste en veiligste prestaties. Volg de instructies voor het smeren en vervangen van accessoires.
15. Koppel het gereedschap los – Koppel de kettingzaag los van de stroomvoorziening wanneer deze niet in gebruik is, voor onderhoud, tijdens transport of bij het vervangen van de ketting of andere accessoires.
16. Verminder het risico op onbedoeld starten – Zorg ervoor dat de schakelaar in de OFF (Uit) -stand staat voordat u het gereedschap op een stroombron aansluit.
17. Gebruik aanbevolen accessoires – Raadpleeg de handleiding voor aanbevolen accessoires. Het gebruik van onjuiste accessoires kan een risico op letsel veroorzaken.
18. Controleer op beschadigde onderdelen – Repareer of vervang vóór elk gebruik elk beschermstuk of onderdeel dat beschadigd is. Controleer bovendien de uitlijning van bewegende delen, het vastlopen van bewegende delen, het breken van onderdelen en andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden.
19. Laat het gereedschap nooit onbeheerd achter terwijl het draait – Schakel de stroom uit door het netsnoer rechtstreeks uit het stopcontact te trekken. Verlaat de zaag niet voordat de zaagbalk volledig tot stilstand is gekomen.
20. Vermijd onbedoeld starten – Draag de kettingzaag niet met uw vinger op de schakelaar.
21. Pak het blootliggende zaagblad of de snijranden niet vast bij het oppakken of vasthouden van de zaag – Zorg ervoor dat u de zaagbalk in de beschermhoes steekt wanneer deze niet in gebruik is.
22. Blijf alert – Let op wat u doet. Gebruik uw gezond verstand. Gebruik de kettingzaag niet als u moe bent.
23. Bewaar ongebruikt gereedschap binnenshuis – Wanneer apparaten niet in gebruik zijn, moeten ze binnenshuis worden opgeslagen op een droge en hoge of afgesloten plaats, buiten het bereik van kinderen.

Bepaald stof en afval dat wordt veroorzaakt door het gebruik van het gereedschap kan chemicaliën bevatten waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• Chemicaliën in kunstmest
• Verbindingen in insecticiden, herbiciden en pesticiden
• Arseen en chroom uit chemisch behandeld hout

Uw risico op blootstelling aan deze chemicaliën varieert en is afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling te verminderen, werkt u in een goed geventileerde ruimte en met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes te filteren.

Kettingzaag Gebruik en Onderhoud

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische kettingzaag.

Schakel de aan/uit-schakelaar uit en koppel de stroombron los voordat u het elektrische gereedschap afstelt, inspecteert, onderhoudt of reinigt, bij het vervangen van accessoires of wanneer zich andere gevaarlijke situaties voordoen. Alle onderhoudswerkzaamheden moeten worden uitgevoerd nadat de roterende delen van het elektrische gereedschap volledig tot stilstand zijn gekomen. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.

1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal beter presteren met minder kans op persoonlijk of mechanisch letsel als het wordt gebruikt met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel het apparaat los van de stroombron voordat u aanpassingen maakt, accessoires verwisselt of het elektrische gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
4. Bewaar ongebruikte elektrische gereedschappen binnenshuis op een droge, afgesloten plaats buiten het bereik van kinderen. Sta niemand die niet bekend is met het elektrische gereedschap of deze instructies toe om toegang te krijgen tot de machine. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap met zorg om een veilige werking en optimale prestaties te garanderen. Houd handgrepen droog, schoon en vrij van olie en vet. Controleer op verkeerde uitlijning of obstructie van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Als er schade wordt geconstateerd, laat het elektrische gereedschap dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden lopen minder snel vast en zijn gemakkelijker te bedienen.
7. Gebruik het elektrische gereedschap en de accessoires in overeenstemming met deze instructies en zorg ervoor dat u rekening houdt met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
8. Bewegende delen vormen risico's. Houd uw gezicht, haar, kleding, handen en voeten uit de buurt van alle bewegende delen. Alle beschermkappen en veiligheidsvoorzieningen moeten correct zijn geïnstalleerd voordat u het elektrische gereedschap gebruikt. Schakel de accu uit en koppel deze los voordat u andere onderdelen dan de handgrepen en de schakelaar aanraakt.

Elektrische veiligheid

Elektrische schok kan ERNSTIG LETSEL of DE DOOD veroorzaken. Neem deze waarschuwingen in acht: Zorg ervoor dat geen enkel onderdeel van de elektrische kettingzaag in contact komt met water terwijl deze in werking is. Als het apparaat nat wordt terwijl het is uitgeschakeld, veeg het dan droog voordat u het start. Gebruik alleen een UL-, CSA- of ETL-gecertificeerd verlengsnoer voor buitengebruik, geschikt voor alle weersomstandigheden. Gebruik geen verlengsnoer langer dan 30 m (100 ft). Raak het apparaat of de stekker niet aan met natte handen of terwijl u in het water staat. Het dragen van rubberen laarzen biedt enige bescherming.
VERLENGSNOER TABEL
Lengte verlengsnoer	Tot 15 m (50 ft)	+15 m - 30 m (+50 ft - 100 ft)
Draaddikte (A.W.G.):	14	12

1. Aardlekbeveiliging (GFCI) moet worden voorzien op de stroomcircuits of stopcontacten die voor deze elektrische kettingzaag worden gebruikt. Er zijn stopcontacten beschikbaar met ingebouwde GFCI-bescherming en deze kunnen worden gebruikt voor deze veiligheidsmaatregel.
2. Zorg ervoor dat de netspanning overeenkomt met de spanning die op het typeplaatje van het apparaat staat vermeld. Het gebruik van een onjuiste spanning kan de motor beschadigen en de gebruiker verwonden.
3. Om elektrische schokken te voorkomen, mag u het apparaat alleen gebruiken met een verlengsnoer dat geschikt is voor buitengebruik, zoals SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A of SJTOW-A.
   Controleer voor gebruik of het verlengsnoer in goede staat verkeert. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u een verlengsnoer gebruikt dat zwaar genoeg is om de stroom te voeren die uw product verbruikt. Een te dun snoer veroorzaakt een spanningsval in de leiding, wat resulteert in vermogensverlies en oververhitting.
4. Om het risico op elektrische schokken te verminderen, heeft dit apparaat een gepolariseerde stekker (d.w.z. het ene blad is breder dan het andere). Gebruik dit apparaat alleen met een gepolariseerd UL-, CSA- of ETL-gecertificeerd verlengsnoer dat wordt aanbevolen voor buitengebruik, geschikt voor alle weersomstandigheden.
   De stekker van het apparaat past maar op één manier in een gepolariseerd verlengsnoer. Als de stekker van het apparaat niet volledig in het verlengsnoer past, draai de stekker dan om. Als de stekker nog steeds niet past, schaf dan een correct gepolariseerd verlengsnoer aan. Een gepolariseerd verlengsnoer vereist het gebruik van een gepolariseerd stopcontact. De stekker van het verlengsnoer past maar op één manier in het gepolariseerde stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als de stekker nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker van het apparaat, de contactdoos van het verlengsnoer of de stekker van het verlengsnoer op geen enkele manier.
5. Om te voorkomen dat het snoer van het apparaat tijdens het gebruik losraakt van het verlengsnoer, gebruikt u de ingebouwde verlengsnoerbevestigingshaak en/of maakt u een knoop zoals weergegeven in tabel 1.
   Tabel 1. Methode om het verlengsnoer vast te zetten

6. Maak geen misbruik van het snoer. Trek nooit aan de kettingzaag aan het snoer en trek niet aan het snoer om het los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen.

Dubbel geïsoleerde apparaten

In een dubbel geïsoleerd apparaat zijn twee isolatiesystemen aangebracht in plaats van aarding. Een dubbel geïsoleerd apparaat is niet voorzien van aardingsmiddelen, en er mogen ook geen aardingsmiddelen aan het apparaat worden toegevoegd. Het onderhoud van een dubbel geïsoleerd apparaat vereist uiterste zorg en kennis van het systeem, en mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel bij een geautoriseerde Snow Joe^® + Sun Joe^® dealer. Vervangende onderdelen voor een dubbel geïsoleerd apparaat moeten identiek zijn aan de onderdelen die ze vervangen. Een dubbel geïsoleerd apparaat is gemarkeerd met de woorden "Double Insulation" (Dubbele isolatie) of "Double Insulated" (Dubbel geïsoleerd). Het symbool (vierkant binnen een vierkant) kan ook op het apparaat zijn aangebracht.

DUBBEL GEÏSOLEERD: AARDING NIET VEREIST. GEBRUIK BIJ ONDERHOUD ALLEEN IDENTIEKE VERVANGENDE ONDERDELEN.

Deze elektrische kettingzaag is dubbel geïsoleerd, waardoor een afzonderlijk aardingssysteem niet nodig is. Gebruik alleen identieke vervangende onderdelen. Lees de instructies voordat u dubbel geïsoleerde apparaten onderhoudt. Gebruik deze kettingzaag alleen zoals beschreven in deze handleiding.

Onderhoud

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur bij een geautoriseerde Snow Joe^® + Sun Joe^® dealer die alleen identieke vervangende onderdelen gebruikt, of bel het Snow Joe^® + Sun Joe^® klantenservicecentrum op 1-866-SNOWJOE (1-866-766-9563). Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap behouden blijft.

Veiligheidswaarschuwingen kettingzaag

• Houd alle lichaamsdelen uit de buurt van de zaagketting wanneer de kettingzaag in werking is. Voordat u de kettingzaag start, moet u ervoor zorgen dat de zaagketting geen contact maakt met iets. Een moment van onoplettendheid tijdens het bedienen van de kettingzaag kan ertoe leiden dat uw kleding of lichaam verstrikt raakt in de zaagketting.
• Houd de kettingzaag altijd vast met uw rechterhand op de achterste handgreep en uw linkerhand op de voorste handgreep. Het vasthouden van de kettingzaag met een omgekeerde handconfiguratie verhoogt het risico op persoonlijk letsel en mag nooit worden gedaan.
• Draag een veiligheidsbril en gehoorbescherming. Als u de kettingzaag elke dag onder normale omstandigheden gebruikt, kunt u worden blootgesteld aan een geluidsniveau van 85 dB (A) of hoger. Verdere beschermende uitrusting voor hoofd, handen, benen en voeten wordt aanbevolen. Adequate beschermende kleding vermindert persoonlijk letsel door rondvliegend puin of onbedoeld contact met de zaagketting.
• Gebruik de kettingzaag niet in een boom. Het bedienen van een kettingzaag in een boom kan leiden tot persoonlijk letsel.
• Zorg altijd voor een goede basis en bedien de kettingzaag alleen wanneer u op een vast, veilig en vlak oppervlak staat. Gladde of onstabiele oppervlakken zoals ladders kunnen leiden tot verlies van evenwicht of controle over de kettingzaag.
• Wees voorzichtig met terugveren bij het zagen van een tak die onder spanning staat. Wanneer de spanning in de houtvezels wordt losgelaten, kan de geveerde tak de bediener raken en/of de kettingzaag uit de hand slaan.
• Wees uiterst voorzichtig bij het zagen van struiken en jonge boompjes. Het dunne materiaal kan de zaagketting grijpen en naar u toe worden geslingerd of u uit evenwicht brengen.
• Draag de kettingzaag aan de voorste handgreep met de kettingzaag uitgeschakeld en uit de buurt van uw lichaam. Plaats bij het vervoeren of opbergen van de kettingzaag altijd de zaagbladbeschermer. Een correcte hantering van de kettingzaag vermindert de kans op onbedoeld contact met de bewegende zaagketting.
• Volg de instructies voor het smeren, spannen van de ketting en het vervangen van accessoires. Een onjuist gespannen of slecht gesmeerde ketting kan breken of de kans op terugslag vergroten.
• Houd de handgrepen droog, schoon en vrij van olie en vet. Vettige, olieachtige handgrepen zijn glad en kunnen leiden tot verlies van controle.
• Zaag alleen hout. Gebruik de kettingzaag niet voor andere doeleinden. Gebruik de kettingzaag bijvoorbeeld niet om plastic, metselwerk of niet-houten bouwmaterialen te zagen. Het gebruik van de kettingzaag op deze onjuiste manieren kan leiden tot ernstige schade aan u en uw gereedschap.

Oorzaken en preventie van terugslag

Terugslag kan optreden wanneer de neus of punt van het zaagblad een object raakt, of wanneer het hout zich sluit en de zaagketting in de zaagsnede bekneld raakt. Puntcontact kan in sommige gevallen een plotselinge omgekeerde reactie veroorzaken, waardoor het zaagblad omhoog en terug naar de bediener wordt geslingerd.

Het beknellen van de zaagketting langs de bovenkant van het zaagblad kan het zaagblad snel terugduwen naar de bediener.

Elk van deze reacties kan ertoe leiden dat u de controle over de zaag verliest, wat kan leiden tot ernstig persoonlijk letsel. Vertrouw niet uitsluitend op de veiligheidsvoorzieningen die in uw zaag zijn ingebouwd.

Als kettingzaaggebruiker moet u verschillende stappen ondernemen om uw zaagwerkzaamheden vrij te houden van ongelukken of letsel.

Terugslag is het gevolg van verkeerd gebruik van het gereedschap en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder beschreven:

• Houd een stevige grip (rechterhand op de achterste handgreep en linkerhand op de voorste handgreep met duimen en vingers rond de respectieve handgrepen) en positioneer uw lichaam en armen zodat u de terugslagkrachten kunt weerstaan. Terugslagkrachten kunnen door de bediener worden beheerd als de juiste voorzorgsmaatregelen worden genomen. Laat de kettingzaag niet los.
• Reik niet te ver en zaag niet boven schouderhoogte. Dit helpt onbedoeld puntcontact te voorkomen en maakt een betere controle van de kettingzaag mogelijk in onverwachte situaties.
• Gebruik alleen vervangende zaagbladen en kettingen die door de fabrikant zijn gespecificeerd. Onjuiste vervangende zaagbladen en kettingen kunnen kettingbreuk en/of terugslag veroorzaken.
• Volg de slijp- en onderhoudsinstructies van de fabrikant voor de zaagketting. Het verkleinen van de dieptemaatafstand kan leiden tot verhoogde terugslag.
• Neem altijd de veiligheidsvoorschriften in acht en volg de juiste zaagtechnieken.
• Zorg voor een veilige manier om de kettingzaag te dragen. Wanneer de machine moet worden gehanteerd of getransporteerd, moet u:
  • Schakel de motor uit, wacht tot de ketting stopt en schakel de kettingrem in;
  • Plaats de zaagbladbeschermer;
  • Houd de machine vast met behulp van de handgrepen en plaats het zaagblad in de tegenovergestelde richting van die welke tijdens het gebruik wordt gebruikt.
    Wanneer u een voertuig gebruikt om de machine te vervoeren, zet u deze stevig vast en plaatst u deze zo dat deze geen gevaar vormt voor passagiers.
• Voordat u voor het eerst gaat vellen of ontastten, moet u ervoor zorgen dat:
  • U specifiek bent opgeleid om dit type apparatuur te gebruiken;
  • U de veiligheidsvoorschriften en gebruikersinstructies in deze handleiding zorgvuldig hebt gelezen;
  • U eerst oefent op boomstammen op de grond of bevestigd aan schragen/zaagbokken, om vertrouwd te raken met de machine en de juiste zaagtechnieken.

Veiligheidskettingrem

In het geval dat terugslag optreedt, gebruikt u uw linkerhand om de kettingrem te activeren door de veiligheidskettingremhendel in stand '0' te zetten (Fig. A). Dit zal de ketting onmiddellijk stoppen.

De werking van de kettingrem moet vóór elk gebruik worden gecontroleerd.

Om de kettingrem te resetten, koppelt u het gereedschap los van het elektriciteitsnet en klikt u de kettingrem achterwaarts (naar de bediener toe) in stand '1' (Fig. A). Controleer de kettingspanning opnieuw voordat u opnieuw start.

Bescherming tegen invloeden van buitenaf

1. Draag geschikte werkkleding. Draag een veiligheidsbril.
2. Bescherm uw elektrisch gereedschap tegen vocht en regen. Vocht en regen kunnen gevaarlijke elektrische en motorschade veroorzaken.
3. Gebruik het elektrisch gereedschap niet in de buurt van dampen en ontvlambare vloeistoffen.
4. Gebruik het elektrisch gereedschap alleen in droge omstandigheden en bij een omgevingstemperatuur van 10°C-40°C (50°F-104°F).
5. Bewaar uw elektrisch gereedschap alleen op droge plaatsen met een omgevingstemperatuur van 10°C-40°C (50°F-104°F). Bescherm het elektrisch gereedschap tegen vochtigheid en direct zonlicht.

Veiligheidssymbolen

De volgende tabel geeft een overzicht van de veiligheidssymbolen die op dit product kunnen voorkomen en beschrijft ze. Lees, begrijp en volg alle instructies op de machine voordat u probeert deze te monteren en te bedienen.

Symbolen	Beschrijvingen
	LEES DE GEBRUIKSAANWIJZING(EN) – Lees, begrijp en volg alle instructies in de gebruikershandleiding(en) voordat u probeert te monteren en te bedienen.
	VEILIGHEIDSWAARSCHUWING – Geeft een voorzorgsmaatregel, een waarschuwing of een gevaar aan.
	Stel het apparaat niet bloot aan regen of natte omstandigheden.
	DRAAIENDE MESSEN – Houd handen en voeten uit de buurt van openingen terwijl de zaag draait.
	Vermijd contact tussen de punt van de geleidestang en een object. Contact met de punt kan ervoor zorgen dat de geleidestang plotseling omhoog en achterwaarts beweegt, wat ernstig letsel bij de gebruiker kan veroorzaken.
	UITSCHAKELEN! Verwijder de stekker uit het stopcontact voordat u de machine reinigt of onderhoudscontroles uitvoert.
	Het draaiende onderdeel blijft enkele seconden draaien nadat u de machine hebt uitgeschakeld.
	Houd omstanders en kinderen op veilige afstand.
	DRAAG OOG- EN GEHOORBESCHERMING – Draag voor bescherming tegen letsel gehoorbeschermers en een veiligheidsbril.
	Draag beschermende handschoenen en antislip schoeisel bij het gebruik van de machine en het hanteren van afval.
	Correcte richting van de snijtanden.
	Gebruik altijd twee handen bij het bedienen van de kettingzaag.
	UITSCHAKELEN! Verwijder de stekker onmiddellijk uit het stopcontact als het snoer beschadigd of doorgesneden is.
	Dubbele isolatie.

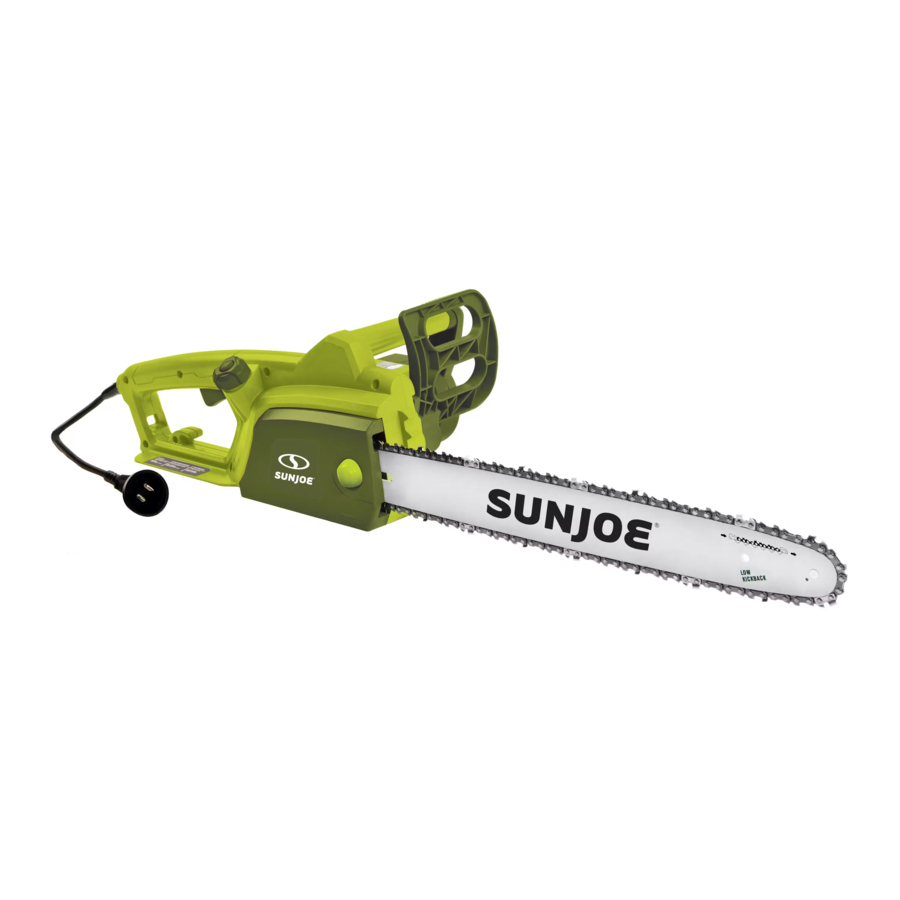

Ken uw elektrische kettingzaag

Lees de gebruikershandleiding en de veiligheidsvoorschriften zorgvuldig door voordat u uw elektrische kettingzaag bedient. Vergelijk de onderstaande afbeelding met het daadwerkelijke apparaat om vertrouwd te raken met de locatie van de verschillende bedieningselementen en afstellingen. Bewaar deze handleiding voor toekomstig gebruik.

1. Apparaatsnoer
2. Achterste handgreep
3. Olietankdop
4. Voorste handgreep
5. Veiligheidskettingremhendel
6. 18 inch snijketting
7. Geleidestang neustandwiel
8. 18 inch geleidestang
9. Eindkapmoer met decoratieve dop
10. Tandwiel/ketting eindkap
11. Oliepeilindicatorvenster
12. Trekkerschakelaar
13. Veiligheidsvergrendelingsknop
14. Verlengsnoerbeveiligingshaak
15. Snijstang beschermhoes

Technische gegevens

Nominale spanning: 120V ~ 60 Hz

Vermogen: 14A

Nullasttoerental: 8000 tpm

Lengte stang/ketting: 18 inch (45,7 cm)

Maximale snijdikte: 17,5 inch (44,5 cm)
Aanbevolen: 16,5 inch (42 cm)

Olietankinhoud: 3 fl oz (90 ml)

Kettingsnelheid: 47,6 ft/s (14,5 m/s)

Nettogewicht: 10,6 lbs (4,8 kg)

Uitpakken

Inhoud van de doos

• • Elektrische kettingzaag
• • 18 inch (45,7 cm) snijketting
• • 18 inch (45,7 cm) geleidestang
  • Dual-tipped hex key wrench/blade screwdriver
  • Snijstang beschermhoes
  • Handleiding met registratiekaart

1. Verwijder de kettingzaag voorzichtig en controleer of alle bovenstaande items zijn meegeleverd.
2. Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden. Als u beschadigde of ontbrekende onderdelen aantreft, breng het apparaat dan NIET terug naar de winkel. Bel het Snow Joe^® + Sun Joe^® klantenservicecentrum op 1-866-SNOWJOE (1-866-766-9563).
   OPMERKING: Gooi de verzenddoos en het verpakkingsmateriaal pas weg als u klaar bent om uw nieuwe elektrische kettingzaag te gebruiken. De verpakking is gemaakt van recyclebare materialen. Gooi deze materialen op de juiste manier weg in overeenstemming met de lokale voorschriften.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Deze items kunnen worden ingeslikt en vormen een verstikkingsgevaar!

Montage

Draag altijd zware handschoenen bij het hanteren van de ketting en zaagblad. Monteer de ketting en het zaagblad zeer voorzichtig om de veiligheid en efficiëntie van de machine niet te belemmeren. Neem bij twijfel contact op met een erkende Snow Joe^® + Sun Joe^® dealer of bel het Snow Joe^® + Sun Joe^® klantenservicecentrum op 1-866-SNOWJOE (1-866-766-9563).

Het uitpakken en de montage moeten worden uitgevoerd op een vlakke en stabiele ondergrond, met voldoende ruimte om de machine en de verpakking te verplaatsen.

Start de motor nooit voordat de geleidingsstang, ketting en eindkap zijn geïnstalleerd. Zonder al deze onderdelen op hun plaats kan de koppeling/het kettingwiel eraf vliegen of exploderen, waardoor de gebruiker mogelijk ernstig letsel kan oplopen.

Lees en begrijp alle verstrekte veiligheidsinstructies om ernstig persoonlijk letsel te voorkomen.

Voordat u onderhoud uitvoert, moet u ervoor zorgen dat het gereedschap is losgekoppeld van de stroomvoorziening. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

De geleidingsstang en ketting installeren

Benodigde gereedschappen en benodigdheden:

• Dubbelzijdige zeskantsleutel/platte schroevendraaier (meegeleverd)
• Zware werkhandschoenen

LET OP: Gebruik bij het vervangen van de geleidingsstang en ketting alleen identieke vervangingsonderdelen. Zorg ervoor dat de kettingzaag is losgekoppeld van de stroomvoorziening voordat u doorgaat met de installatie.

1. Gebruik de meegeleverde platte schroevendraaier om de eindkapmoer van de ketting/kettingwiel eindkap te verwijderen om de eindkapmoer bloot te leggen (Fig. 1).

2. Gebruik de meegeleverde zeskantsleutel om de eindkapmoer los te schroeven en de ketting/kettingwiel eindkap te verwijderen (Fig. 1).
3. Leg de nieuwe zaagketting in een lus en maak eventuele knikken recht. DE SCHERPE KANT VAN DE TANDEN MOET VAN U AF WIJZEN EN IN DE RICHTING VAN DE KETTINGROTATIE ZOALS AANGEGEVEN OP DE GELEIDINGSSTANG. Als de tanden naar achteren wijzen, draai de lus dan om (Fig. 2).

4. Begin bij de punt en monteer de kettingaandrijfschakels in de stanggroef, waarbij u een lus aan de achterkant van de stang laat. De ketting zit los totdat deze op het kettingwiel is geplaatst (Fig. 3).

   LET OP: Zorg voor de juiste richting van de ketting. Als de ketting achterstevoren is gemonteerd, zal de zaag abnormaal trillen en niet zagen.
5. Houd de ketting in positie op de stang en plaats de lus rond het kettingwiel. Plaats de stang vlak tegen het montageoppervlak zodat de stangbouten in de lange sleuf van de stang zitten en de verstelpen in het kettingspanpen gat zit (Fig. 4).

   LET OP: Als de verstelpen het kettingspanpen gat niet bereikt, draai dan de kettingspanschroef tegen de klok in totdat het pengat is uitgelijnd met de verstelpen (Fig. 5).

6. Terwijl u de stang en ketting vlak tegen het montageoppervlak houdt, past u de kettingspanning naar behoefte aan door de kettingspanschroef te verstellen met de meegeleverde platte schroevendraaier. Draai de kettingspanschroef met de klok mee om de ketting strakker te maken, of tegen de klok in om de ketting losser te maken (Fig. 5).
7. Plaats de ketting/kettingwiel eindkap terug door eerst het achterste lipje in de achterste lipjessleuf te steken en de kap over het stanguiteinde te plaatsen. Draai de eindkapmoer met de hand vast; laat de stang los genoeg om enigszins te bewegen voor spanningsaanpassing (Fig. 6).

8. Verwijder alle speling van de ketting door de kettingspanschroef met de klok mee te draaien totdat de ketting goed tegen de stang zit met de aandrijfschakels vlak in de stanggroef (Fig. 7).

   LET OP: De ketting is correct gespannen wanneer er geen doorzakking is aan de onderkant van de geleidingsstang; de ketting zit goed vast, maar kan met de hand worden gedraaid zonder te knellen. Zie het begin van het onderhoudsgedeelte voor meer informatie over het spannen van de ketting.
9. Draai de eindkapmoer volledig vast met de zeskantsleutel (Fig. 6) en plaats vervolgens de eindkapmoer terug om de ketting/kettingwiel eindkap vast te zetten.

LET OP: Als de ketting te strak zit, draait hij niet. Draai de eindkapmoer iets losser en draai de kettingspanner 1/4 slag tegen de klok in. Til de punt van de geleidingsstang omhoog en draai de eindkapmoer opnieuw vast. Zorg ervoor dat de ketting met de hand kan worden gedraaid zonder te knellen.

LET OP: Een nieuwe ketting heeft de neiging om uit te rekken; controleer de kettingspanning regelmatig en pas de spanning naar behoefte aan.

De stang en ketting vervangen

1. Koppel de kettingzaag los van de stroomvoorziening.
2. Gebruik de dubbelzijdige zeskantsleutel/platte schroevendraaier om de eindkapmoer te verwijderen en schroef vervolgens de eindkapmoer los om het ketting/kettingwiel uiteinde te verwijderen (Fig. 1).
3. Verwijder de zaagbalk en ketting van het montageoppervlak (Fig. 8).

4. Verwijder de oude ketting van de stang.
5. Om de nieuwe zaagketting correct uit te leggen en te installeren, volgt u stap 3 tot en met 9 uit het gedeelte "De geleidingsstang en ketting installeren".

Voorbereidingen voor het werk

De machine controleren

Voordat u controles, aanpassingen, reparaties of onderhoud aan de machine uitvoert, moet u ervoor zorgen dat de machine niet is aangesloten op de stroomvoorziening.

Voordat u begint met werken, dient u:

• Te controleren of alle schroeven op de machine en de geleidingsstang stevig zijn vastgedraaid;
• Te controleren of de ketting correct is gespannen, goed is geslepen en geen tekenen van schade vertoont;
• Te controleren of de handgrepen en beschermingsmiddelen schoon en droog zijn, correct zijn gemonteerd en stevig aan de machine zijn bevestigd;
• Te controleren of de kettingrem efficiënt werkt;
• Te controleren of de trekkerschakelaar en de veiligheidsknop vrij bewegen zonder overmatige kracht en automatisch en snel terugkeren naar hun neutrale posities;
• Te controleren of de trekkerschakelaar vergrendeld blijft totdat de veiligheidsknop is ingedrukt;
• Ervoor te zorgen dat de koelluchtventilatieopeningen niet verstopt zijn met zaagsel of vuil;
• Te controleren of het oliepeil van de ketting niet lager is dan de "MIN" markering; indien nodig, de olie bijvullen tot 1 cm van de rand van de vulopening.
  LET OP: U moet het kettingoliereservoir vullen met stang- en kettingolie voordat u uw kettingzaag gebruikt.

De kettingspanning aanpassen

Voordat u controles, aanpassingen, reparaties of onderhoud aan de machine uitvoert, moet u ervoor zorgen dat het gereedschap is losgekoppeld van de stroomvoorziening.

De ketting blijft enkele seconden draaien nadat u het gereedschap hebt uitgeschakeld.

1. Draai de eindkapmoer los totdat deze handvast is. Gebruik de platte schroevendraaier om de kettingspanschroef met de klok mee te draaien om de ketting te spannen. Een koude ketting is correct gespannen wanneer er geen speling is aan de onderkant van de geleidingsstang; de ketting zit goed vast, maar kan met de hand worden gedraaid zonder te knellen (Fig. 9).

2. De spanning is correct wanneer de aandrijfschakels op de ketting niet uit de kettinggeleider op de stang glijden wanneer de ketting vanuit het midden van de stang omhoog wordt getrokken (Fig. 10).


Kettingsmeermiddel

Het niet smeren van de ketting zal schade aan de ketting en stang veroorzaken. Gebruik een stang- en kettingolie van goede kwaliteit of, indien niet beschikbaar, kan ongebruikte SAE 30 motorolie worden gebruikt. Eén minuut gebruik verbruikt ongeveer 6 ml olie.

LET OP: Het is normaal dat er olie uit de zaag sijpelt wanneer deze niet in gebruik is. Om sijpelen te voorkomen, moet u het oliereservoir na elk gebruik legen. Wanneer u het apparaat voor een lange periode (3 maanden of langer) opbergt, zorg er dan voor dat de ketting licht gesmeerd is. Dit voorkomt roest op de ketting en het stangkettingwiel.

Gebruik de kettingzaag niet met accessoires of hulpstukken. Dergelijk gebruik kan gevaarlijk zijn.

Bediening

De machine starten

Voordat u de kettingzaag start, verwijdert u de oliereservoir dop en voegt u stang- en kettingolie toe tot de bovenkant van het oliepeilvenster (Fig. 11). Eén minuut gebruik verbruikt ongeveer 6 ml olie. Vul bij wanneer het oliepeil daalt tot 1/4 van een tank.

LET OP: Uw elektrische kettingzaag is uitgerust met een automatische oliepomp voor het smeren van de stang en ketting. U moet stang- en kettingolie toevoegen, anders zal uw kettingzaag defect raken.

1. Sluit de elektrische kettingzaag aan op een werkend 120 V stopcontact met behulp van een zwaar verlengsnoer voor buitengebruik.
2. Maak een lus in het netsnoer en duw deze door het gat in de handgreep en rond de snoerbeveiligingshaak (Fig. 12) en sluit vervolgens het verlengsnoer aan op het apparaatsnoer.

3. Zorg ervoor dat de geleidingsstang de grond of een ander object niet raakt.
4. Houd de kettingzaag stevig vast met beide handen.
5. Om het gereedschap AAN (AAN) te zetten, drukt u met uw duim op de veiligheidsvergrendelingsknop en houdt u deze vast en knijpt u vervolgens met uw vingers in de trekker. Zodra het gereedschap draait, kunt u de veiligheidsvergrendelingsknop loslaten (Fig. 13).

6. Om het gereedschap UIT (UIT) te zetten, laat u de trekkerschakelaar los (Fig. 13).

LET OP: Druk niet op de trekkerschakelaar totdat u klaar bent om te zagen.

Bedieningstips

Voor uw veiligheid en die van anderen:

1. Gebruik de machine niet zonder de instructies zorgvuldig te hebben gelezen. Raak vertrouwd met de bedieningselementen en het juiste gebruik van de machine. Leer hoe u de machine snel kunt stoppen.
2. Houd er rekening mee dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren die andere mensen of hun eigendommen overkomen.
3. Draag altijd geschikte kleding bij het gebruik van de machine. Draag anti-vibratie handschoenen en andere persoonlijke beschermingsmiddelen.
   LET OP: Alle bovengenoemde voorzorgsmaatregelen garanderen echter niet de preventie van bepaalde risico's – d.w.z. het fenomeen van Raynaud of het carpaaltunnelsyndroom. Voor operators die deze machine gedurende langere tijd gebruiken, wordt daarom aanbevolen om periodiek hun handen en vingers te laten controleren. Als een van de bovengenoemde symptomen zich voordoet, neem dan onmiddellijk contact op met een arts.
4. Werk alleen bij daglicht of goed kunstlicht.
5. Wees uiterst voorzichtig bij het werken in de buurt van metalen hekken.
6. Zorg ervoor dat u de stang niet hard tegen vreemde voorwerpen of rondvliegend puin slaat dat wordt veroorzaakt door de beweging van de ketting.
7. Gebruik de kettingzaag niet in een boom, op een ladder of op een steiger. Dit is extreem gevaarlijk.
8. Wees uiterst voorzichtig bij het zagen van klein struikgewas, jonge boompjes of takken onder spanning, omdat dun en gespannen materiaal de zaag kan grijpen en naar u toe kan worden geslingerd, u uit evenwicht kan brengen of terug kan veren.
9. Zaag geen wijnranken en/of klein kreupelhout.
10. Voordat u het apparaat start, moet u ervoor zorgen dat de kettingzaag geen enkel object raakt.

De ketting loopt door nadat de zaag is uitgeschakeld. Niet gebruiken in natte omstandigheden.

Onthoud altijd dat een verkeerd gebruikte kettingzaag anderen kan schaden of storen en een ernstige impact op het milieu kan hebben.

Om mensen en het milieu te respecteren:

• Vermijd het gebruik van de machine in omgevingen of op tijdstippen van de dag waarop deze anderen kan storen.
• Leef nauwgezet de lokale voorschriften en bepalingen na voor de verwijdering van afvalmaterialen na het zagen.
• Leef nauwgezet de lokale voorschriften en bepalingen na voor de verwijdering van oliën, beschadigde onderdelen of andere elementen die een grote impact op het milieu hebben.
• Er komt een bepaalde hoeveelheid kettingsmeerolie in het milieu terecht wanneer de machine draait, dus gebruik alleen biologisch afbreekbare oliën die speciaal voor dit gebruik zijn gemaakt.
• Om brandgevaar te voorkomen, mag u de machine niet met een hete motor op bladeren of droog gras laten staan.

Er is specifieke training nodig om de machine te gebruiken voor het vellen en ontdoen van takken.

Langdurige blootstelling aan trillingen kan letsel en neurovasculaire aandoeningen (ook wel "syndroom van Raynaud" of "witte hand" genoemd) veroorzaken, vooral bij mensen die lijden aan doorbloedingsstoornissen. De symptomen kunnen de handen, polsen en vingers aantasten en zich manifesteren met verlies van gevoeligheid, gevoelloosheid, jeuk, pijn en verkleuring van of zichtbare veranderingen aan de huid. Deze effecten kunnen worden verergerd door lage omgevingstemperaturen en/of door de handgrepen te strak vast te pakken. Als de symptomen zich voordoen, moet de tijd dat de machine wordt gebruikt worden verkort en een arts worden geraadpleegd.

Controles tijdens het werk

• De kettingspanning controleren. De ketting heeft de neiging om geleidelijk uit te rekken tijdens het werken, dus u moet de spanning regelmatig controleren.

  Tijdens de eerste gebruiksperiode (of na het vervangen van de ketting) moet de kettingspanning vaker worden gecontroleerd vanwege het zetten van de ketting.

  Werk nooit met een losse ketting, omdat dit gevaarlijk kan zijn als de ketting uit de geleiders glijdt.
  Om de kettingspanning aan te passen, volgt u de instructies in "De kettingspanning aanpassen" (Adjusting the Chain Tension).
• De olietoevoer controleren

  Gebruik de machine nooit zonder smering! U kunt het oliepeil in de tank controleren via de transparante meter. Zorg ervoor dat u de olietank vult elke keer dat u de machine gebruikt. Gebruik voor de beste resultaten alleen een stang- en kettingolie van goede kwaliteit die speciaal is ontworpen voor gebruik met kettingzagen.

  Zorg ervoor dat de stang en de ketting op hun plaats zitten wanneer u de olietoevoer controleert.
  Start de motor en controleer of de kettingolie wordt geleverd zoals hieronder weergegeven (Fig. 14).


Juiste zaaghouding

1. Het gewicht moet in evenwicht zijn met beide voeten op een stevige ondergrond.
2. Houd uw linkerarm en elleboog vergrendeld in een "gestrekte arm" positie om eventuele terugslagkracht te weerstaan (Fig. 15).

3. Uw lichaam bevindt zich altijd links van de kettinglijn.

Basiszaagprocedures

1. Kleine bomen tot 15 – 18 cm in diameter worden meestal in één keer gezaagd. Inkepingen bepalen de richting waarin de boom zal vallen.

   Als de boom in een verkeerde richting begint te vallen, of als de zaag vast komt te zitten of vastloopt tijdens het vallen, laat dan de zaag los en red uzelf.

   Kijk tijdens het inzagen regelmatig naar de top van de boom om er zeker van te zijn dat de boom in de gewenste richting gaat vallen.
2. Oefen het zagen van een paar kleine stammen met behulp van de volgende technieken om een gevoel te krijgen voor het gebruik van de zaag voordat u met een grote zaagbewerking begint.
3. Neem de juiste houding aan voor het hout met de zaag uit.
4. Knijp in de trekker en laat de ketting versnellen tot de maximale snelheid voordat u begint met zagen.
5. Houd de zaag stevig met beide handen vast. Houd uw linkerhand altijd op de voorste handgreep en uw rechterhand op de achterste handgreep, zodat uw lichaam zich links van de kettinglijn bevindt.
6. Houd het apparaat de hele tijd dat u aan het zagen bent draaiende en houd een constante snelheid aan.
7. Laat de ketting voor u zagen; oefen slechts lichte neerwaartse druk uit. Als u de zaagsnede forceert, kan dit schade aan de stang, de ketting of het apparaat veroorzaken.
8. Oefen aan het einde van de zaagsnede geen druk uit op de zaag.
9. Zaag altijd met beide voeten op een stevige ondergrond om te voorkomen dat u uit evenwicht wordt getrokken.
10. Zaag niet boven borsthoogte, omdat een hoger gehouden zaag moeilijk te controleren is tegen terugslagkracht.

Zaagtechnieken

Oefen, voordat u voor het eerst bomen gaat vellen of takken gaat verwijderen, met het zagen van boomstammen op de grond of op schragen, zodat u vertrouwd kunt raken met de machine en de meest geschikte zaagtechnieken.

Houd bij het vellen van een boom iedereen op een veilige afstand van het zaaggebied. Tijdens het vellen moet de veiligste afstand minstens twee keer de hoogte van de grootste bomen in het velgebied zijn. Als de boom in contact komt met een elektriciteitsleiding, moet het energiebedrijf onmiddellijk op de hoogte worden gesteld.

Houd de machine altijd met beide handen vast tijdens het zagen.

Stop de motor onmiddellijk als de ketting stopt tijdens het zagen. Pas op voor terugslag, die kan optreden als de zaag in contact komt met een obstakel.

Een boom vellen

1. Wanneer het verzagen en vellen tegelijkertijd door twee of meer mensen wordt uitgevoerd, moet de velbewerking worden gescheiden van de verzagingsbewerking door een afstand van ten minste twee keer de hoogte van de boom die wordt geveld. Bomen mogen niet worden geveld op een manier die iemand in gevaar brengt, een elektriciteitsleiding raakt of schade aan eigendommen veroorzaakt. Als de boom in contact komt met een elektriciteitsleiding, moet het bedrijf onmiddellijk op de hoogte worden gesteld.

   Controleer de boom op beschadigde of dode takken die u tijdens het vellen zouden kunnen raken.
2. De kettingzaagbediener moet zich aan de bergopwaartse kant van het terrein bevinden, aangezien de boom waarschijnlijk naar beneden zal rollen of glijden nadat hij is geveld.
3. Een ontsnappingsroute moet worden gepland en indien nodig vrijgemaakt voordat er met zagen wordt begonnen. De ontsnappingsroute moet zich naar achteren en diagonaal naar de achterkant van de verwachte lijn van de val uitstrekken, zoals afgebeeld (Fig. 16).

4. Voordat met het vellen wordt begonnen, moet u rekening houden met de natuurlijke helling van de boom, de locatie van grotere takken en de windrichting om u te helpen beoordelen welke kant de boom op zal vallen.

   Vel geen bomen in de periode van harde wind of zware neerslag. Wacht met zagen tot het gevaar is geweken.

   Hak geen bomen om met een extreme helling of grote bomen met rotte ledematen, losse schors of holle stammen. Laat deze bomen duwen of slepen met zwaar materieel en hak ze vervolgens in stukken.
5. Verwijder vuil, stenen, losse schors, spijkers, nietjes en draad van de boom.

Inkeep

Maak de inkeping 1/3 van de diameter van de boom, loodrecht op de valrichting, zoals afgebeeld (Fig. 17).

Maak eerst de onderste horizontale inkeping.

Dit helpt om te voorkomen dat de zaagketting of de geleiderail wordt afgeknepen wanneer de tweede inkeping wordt gemaakt.

Velzaagsnede

1. Maak de velzaagsnede minstens 50 mm (2 inch) hoger dan de horizontale inkeping, zoals afgebeeld (Fig. 16). Houd de velzaagsnede parallel aan de horizontale inkeping. Positioneer de velzaagsnede strategisch zodat er voldoende hout overblijft om als scharnier te fungeren. Het scharnierhout zorgt ervoor dat de boom niet draait en in de verkeerde richting valt. Zaag niet door het scharnier.
2. Als het vellen in de buurt van het scharnier komt, zou de boom moeten beginnen te vallen. Als er een kans is dat de boom niet in de gewenste richting valt of dat hij achterover kan schommelen en de zaagketting kan blokkeren, stop dan met zagen voordat de velzaagsnede is voltooid en gebruik houten, plastic of aluminium wiggen om de zaagsnede te openen en de boom langs de gewenste lijn te laten vallen.
3. Wanneer de boom begint te vallen, verwijdert u de kettingzaag uit de zaagsnede, zet u de motor uit, zet u de kettingzaag neer en gebruikt u vervolgens het geplande terugtrekkingspad. Wees alert op vallende takken en let op uw voeten.

Een boom onttakken

Onttakken is het proces waarbij takken van een gevelde boom worden verwijderd. Laat bij het onttakken grotere onderste takken achter om de boomstam van de grond te ondersteunen. Verwijder de kleine takken in één keer, zoals afgebeeld (Fig. 18). Takken onder spanning moeten van onder naar boven worden gezaagd om te voorkomen dat de kettingzaag vastloopt.

Let vooral op waar de takken op de grond liggen en herken de volgende risico's:

1. de takken kunnen onder spanning staan;
2. de richting waarin de tak valt tijdens het zagen kan verschillen van wat u had verwacht;
3. de boom kan onstabiel zijn nadat de tak is gezaagd.

Een boomstam verzagen

Verzagen is het proces waarbij een boomstam in lengtes wordt gezaagd. Het is belangrijk om ervoor te zorgen dat u stevig staat en dat uw gewicht gelijkmatig over beide voeten is verdeeld. Indien mogelijk moet de boomstam worden opgetild en ondersteund door het gebruik van takken, boomstammen of blokken. Volg deze eenvoudige aanwijzingen voor eenvoudig zagen:

1. Wanneer de boomstam over de gehele lengte wordt ondersteund, zoals afgebeeld (Fig. 19A), wordt deze van bovenaf gezaagd (overbuck).

2. Wanneer de boomstam aan één uiteinde wordt ondersteund (Fig. 19B), zaagt u 1/3 van de diameter vanaf de onderkant (underbuck). Maak vervolgens de afwerkzaagsnede door overbucking om de eerste zaagsnede te ontmoeten.

3. Wanneer de boomstam aan beide uiteinden wordt ondersteund (Fig. 19C), zaagt u 1/3 van de diameter vanaf de bovenkant (overbuck). Maak vervolgens de afgewerkte zaagsnede door de onderste 2/3 underbucking om de eerste zaagsnede te ontmoeten.

4. Het is gemakkelijker om een boomstam te zagen met behulp van de gekartelde bumper (Fig. 19D).

   • Graaf de gekartelde bumper in de boomstam en gebruik hem als draaipunt. Zaag met een gebogen beweging om de zaag in het hout te laten doordringen.
   • Herhaal dit indien nodig meerdere keren en verander het punt waarop u de gekartelde bumper plaatst.
   • Wanneer u op een helling verzagen, staat u altijd aan de bergopwaartse kant van de boomstam (Fig. 20). Houd bij het doorzagen van de boomstam de controle door de zaagdruk tegen het einde van de zaagsnede los te laten zonder uw grip op de kettingzaaghandgrepen te verslappen. Laat de ketting de grond niet raken.

     Wacht na het voltooien van de zaagsnede tot de zaagketting stopt voordat u de kettingzaag verplaatst. Stop altijd de motor voordat u van boom naar boom gaat.

Einde van de werkzaamheden

Wanneer u klaar bent met uw werk:

• Schakel de motor uit en trek de stekker van het apparaat uit het stopcontact.
• Wacht tot de ketting stopt en laat de machine afkoelen.
• Verwijder alle sporen van zaagsel of olieafzettingen van de ketting.
• Als er overmatig vuil of harsophoping is, demonteer dan de ketting en plaats deze in een container met een geschikt reinigingsmiddel. Spoel hem daarna af met schoon water en behandel hem met een geschikte antiroest spray voordat u hem weer op de machine monteert.
• Plaats de beschermhoes op de zaagbalk voordat u deze opbergt.

Laat de motor volledig afkoelen voordat u de kettingzaag in een omhulsel opbergt.

Om brandgevaar te verminderen, reinigt u de machine grondig om zaagsel, takken, bladeren of overtollig vet te verwijderen. Laat nooit containers met gesneden afval achter in de opslagruimte.

Onderhoud

Neem contact op met een geautoriseerde Snow Joe^® + Sun Joe^® dealer of bel het Snow Joe^® + Sun Joe^® klantenservicecentrum op 1-866-SNOWJOE (1-866-766-9563) voor alle onderhoudswerkzaamheden die niet in deze handleiding worden voorzien. Elke bewerking die wordt uitgevoerd in een niet-geautoriseerd servicecentrum of door niet-gekwalificeerd personeel, maakt de garantie volledig ongeldig.

Voor uw veiligheid en die van anderen:

• Correct onderhoud is essentieel om de oorspronkelijke efficiëntie en veiligheid van de machine in de loop van de tijd te behouden.
• Houd alle moeren, bouten en schroeven vast om er zeker van te zijn dat de apparatuur in een veilige werkende staat verkeert.
• Gebruik de machine nooit met versleten of beschadigde onderdelen. Beschadigde onderdelen moeten worden vervangen en nooit worden gerepareerd.
• Gebruik alleen originele Snow Joe^® + Sun Joe^® vervangingsonderdelen. Onderdelen die niet van dezelfde kwaliteit zijn, kunnen de apparatuur ernstig beschadigen, de veiligheid in gevaar brengen en de garantie ongeldig maken.

Koppel het apparaat altijd los van de stroombron voordat u aanpassingen, onderhoud of reparaties aan uw elektrische kettingzaag uitvoert.

• Gebruik beschermende handschoenen bij het hanteren van de zaagbalk en ketting.
• Houd de beschermende zaagbalkbeschermer erop, behalve wanneer u rechtstreeks op de zaagbalk of de ketting ingrijpt.
• Gooi nooit oliën of andere vervuilende materialen op ongeautoriseerde plaatsen weg.

Motorkoeling

Om oververhitting en schade aan de motor te voorkomen, moet u de koelluchtventilatieopeningen altijd schoon en vrij van zaagsel en vuil houden.

Kettingspanning

Controleer de kettingspanning voordat u de zaag gebruikt als de ketting koud is. De juiste spanning van een koude ketting is wanneer er geen speling is aan de onderkant van de geleidebalk; de ketting zit strak, maar u kunt hem met de hand draaien zonder vast te lopen.

Tijdens normaal gebruik van de zaag zal de temperatuur van de ketting stijgen. De aandrijfschakels van een correct gespannen warme ketting hangen ongeveer 0,050 inch (1,25 mm) uit de balkgroef (Fig. 21). Houd er rekening mee dat een ketting die warm is gespannen, te strak kan zijn bij afkoeling. Controleer de "koude spanning" voordat u hem de volgende keer gebruikt. De ketting moet opnieuw worden gespannen wanneer de vlakken op de aandrijfschakels uit de balkgroef hangen (Fig. 21).

OPMERKING: Een nieuwe ketting heeft de neiging om uit te rekken. Controleer de kettingspanning regelmatig en span hem indien nodig opnieuw aan.

Moeren en schroeven

Controleer regelmatig of alle moeren en schroeven goed vastzitten en of de handgrepen stevig zijn bevestigd.

Ketting Slijpen

Om ervoor te zorgen dat de kettingzaag veilig en efficiënt werkt, is het essentieel dat de snijcomponenten goed geslepen zijn. Het wordt ten zeerste aanbevolen om de ketting te vervangen zodra deze zijn vermogen verliest om schoon en veilig te snijden. Het is echter mogelijk om de bestaande ketting te slijpen als het slijpen zorgvuldig wordt uitgevoerd. Alle werkzaamheden aan de ketting en zaagbalk vereisen specifieke ervaring en speciaal gereedschap. Voor veiligheidsdoeleinden raden we u aan contact op te nemen met een geautoriseerde Snow Joe^® + Sun Joe^® dealer of het Snow Joe^® + Sun Joe^® klantenservicecentrum te bellen op 1-866-SNOWJOE (1-866-766-9563).

Slijpen is noodzakelijk wanneer:

• Het zaagsel eruitziet als stof.
• Het snijden moeilijker wordt.
• De snede niet recht is.
• Trillingen toenemen.

Een geautoriseerd servicecentrum slijpt de ketting met behulp van het juiste gereedschap om minimale verwijdering van materiaal en een gelijkmatige scherpte op alle snijkanten te garanderen.

Als u de ketting zelf slijpt, gebruik dan speciale ronde vijlen met de juiste diameter, afhankelijk van het type ketting (zie "Kettingonderhoudstabel"). U hebt een bepaalde hoeveelheid vaardigheid en ervaring nodig om beschadiging van de snijkanten te voorkomen.

Slijp de ketting als volgt (Fig. 22):

• Zet de zaagbalk stevig vast, met de ketting gemonteerd, in een geschikte bankschroef.
• Span de ketting aan als deze los zit.
• Monteer de vijl in de geleider en steek deze vervolgens in de tand in een constante hoek vanaf de snijkant.
• Slijp een paar keer in een voorwaartse beweging en herhaal dit op alle snijkanten die dezelfde kant op wijzen (rechts of links).
• Gebruik een schroevendraaier om de ketting naar voren te bewegen.
• Draai de zaagbalk om in de bankschroef en herhaal dit op alle andere snijkanten.
• Controleer of de dieptebegrenzer tand niet verder uitsteekt dan het inspectiegereedschap en vijl eventuele uitstekende delen met een platte vijl, waarbij u de randen afrondt (Fig. 22).
• Verwijder na het slijpen alle sporen van vijlen en stof en smeer de ketting in een oliebad. Vervang de ketting wanneer:
  • De lengte van de snijkanten afneemt tot 5 mm of minder;
  • Er is te veel speling tussen de schakels en de klinknagels.

Onderhoud Geleidebalk

Wanneer de geleidebalk tekenen van slijtage vertoont, draait u deze om op de zaag om de slijtage te verdelen voor een maximale levensduur van de zaagbalk. Veer- of braamvorming van de balkrails is een normaal proces van slijtage van de balk. U moet dergelijke fouten gladstrijken met een vijl zodra ze zich voordoen.

Vervang een zaagbalk met een van de volgende fouten:

• Slijtage in de balkrails waardoor de ketting zijwaarts kan liggen
• Gebogen geleidebalk
• Gebarsten of gebroken rails
• Spreiding rails

Draai de zaag om, controleer de onderkant van de geleidebalk en zorg ervoor dat de smeergaten en de kettinggroef vrij zijn van onzuiverheden.

U kunt vervangingsonderdelen voor uw Sun Joe^® SWJ701E elektrische kettingzaag kopen door online te bestellen op snowjoe.com of, om telefonisch te bestellen, neem contact op met de klantenservice van Snow Joe^® + Sun Joe^® op 1-866-SNOWJOE (1-866-766-9563).

Kettingtandwiel

Controleer regelmatig de staat van het kettingwiel en vervang het wanneer de slijtage meer dan 0,5 mm bedraagt (Fig. 23).

Monteer geen nieuwe ketting met een versleten kettingwiel of omgekeerd.

Kettingonderhoudstabel

Aandrijfschakels	Kettingsteek		Kettingdikte		Vijldiameter
62	inches	mm	inches	mm	inches	mm
	3/8	9.5	0.050	1.3	5/32	4

Opslag

Maak de machine na elke werksessie grondig schoon om alle stof en vuil te verwijderen en schuif de zaagbalkbeschermer over de zaagbalk. Repareer of vervang defecte onderdelen van het apparaat.

Bewaar de machine op een droge, afgesloten plaats buiten het bereik van kinderen.

Ondersteuning

Als uw Sun Joe^® SWJ701E elektrische kettingzaag service of onderhoud nodig heeft, bel dan 1-866-SNOWJOE (1-866-766-9563) voor hulp.

Model- en serienummers

Wanneer u contact opneemt met het bedrijf, onderdelen nabestelt of service regelt bij een geautoriseerde dealer, moet u het model- en serienummer opgeven, die u kunt vinden op de sticker op de behuizing van het apparaat. Kopieer deze nummers in de onderstaande ruimte.

Probleemoplossing

Fout	Mogelijke oorzaak	Remedie
De motor start niet wanneer u hem inschakelt	Snoer niet aangesloten op de stroombron	Zorg ervoor dat het snoer is aangesloten op een stroombron
	Triggerschakelaar werkt niet	Controleer of de veiligheidsvergrendelingsknop volledig is ingedrukt voordat u de triggerschakelaar inschakelt
	Verlengsnoer niet aangesloten op de stekker	Controleer of het verlengsnoer volledig is aangesloten op het gereedschap
	Verlengsnoer of stroomkabel beschadigd	Repareer of vervang het beschadigde snoer
	Versleten motorborstels	Motorborstels moeten worden vervangen
Zaagbalk en ketting worden heet en roken	Kettingspanning te strak	Pas de kettingspanning aan
	Olietank leeg	Vul de tank met kettingolie
	Ketting achterstevoren gemonteerd	Draai de ketting om zodat de messen in de juiste richting wijzen
Motor loopt maar ketting draait niet	Kettingspanning te strak	Pas de kettingspanning aan
	Geleidebalk en ketting kunnen beschadigd zijn	Vervang de ketting en zaagbalk door een identiek vervangingsonderdeel
Slechte snijprestaties	Stompe zaagketting	Slijp of vervang de zaagketting
	Onjuiste kettingspanning	Controleer de kettingspanning
	Zaagketting verkeerd gemonteerd	Controleer de oriëntatie van de zaagketting
Ketting springt van de geleidebalk	Onjuiste kettingspanning	Controleer de kettingspanning
Ketting werkt met moeite	Onjuiste kettingspanning	Controleer de kettingspanning

Referenties

• Draadloze + elektrische sneeuw-, gazon- en tuingereedschappen voor buiten | Snow Joe® | Sun Joe® | Aqua Joe®

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SunJoe SWJ701E - Elektrische Kettingzaag Handleiding

Beschikbare talen
