SunJoe SWJ701E - Priručnik za električnu motornu pilu

Sigurnosne upute

Svi operateri moraju pročitati ove upute prije uporabe

Pročitajte sve upute sadržane u ovom priručniku. Čuvajte ovaj priručnik na sigurnom mjestu, tako da informacije budu dostupne u svakom trenutku. Ako opremu date drugoj osobi, obavezno priložite ove upute za uporabu. Osnovne sigurnosne mjere opreza uvijek se moraju poštivati kako bi se smanjio rizik od požara, električnog udara i ozljeda.

Obratite pozornost na simbol upozorenja za osobnu sigurnost koji se koristi u ovom priručniku kako biste skrenuli pozornost na UPOZORENJE dano uz određenu uputu za uporabu. To znači da operacija zahtijeva posebnu PAŽNJU, OPREZ i SVJESNOST.

Namjena

Ovaj je stroj dizajniran i proizveden za rušenje, obaranje i obrezivanje stabala ili rezanje drvenih predmeta dimenzija prikladnih za mogućnosti rezne letve.

Nepravilna uporaba

Svaka druga uporaba koja se razlikuje od gore navedenih primjena predstavlja ozbiljnu opasnost za korisnika i može oštetiti i alat i vašu osobnu imovinu. Primjeri nepravilne uporabe uključuju, ali nisu ograničeni na:

• Obrezivanje živica;
• Rezanje;
• Rezanje paleta, sanduka i raznih materijala za pakiranje;
• Rezanje namještaja ili drugih materijala s čavlima, vijcima ili drugim metalnim komponentama;
• Klanje mesa;
• Korištenje stroja za podizanje, premještanje ili cijepanje predmeta;
• Korištenje stroja dok je pričvršćen na fiksne nosače.

Nepravilna uporaba stroja poništit će jamstvo, osloboditi proizvođača svih obveza, a korisnik će posljedično biti odgovoran za svu štetu ili ozljedu sebe ili drugih.

Opća sigurnost

Kada koristite električne alate za dvorište, uvijek se treba pridržavati osnovnih sigurnosnih mjera opreza kako bi se smanjio rizik od požara, električnog udara i ozljeda, uključujući sljedeće:

1. Držite štitnike na mjestu – Zaštitne štitnike treba povremeno provjeravati kako bi se osiguralo da su pravilno postavljeni i u ispravnom radnom stanju.
2. Uklonite ključeve za podešavanje i ključeve – Provjerite jesu li ključevi za podešavanje uklonjeni s pile prije nego što je uključite.
3. Održavajte radno područje čistim i dobro osvijetljenim – Očistite radno područje od grana i udova nakon svake sesije rezanja. Pretrpana područja pozivaju na nesreće.
4. Izbjegavajte opasne uvjete – Ne koristite ovaj stroj na kišnim, olujnim, vlažnim ili mokrim mjestima. Ne koristite uređaj u plinovitim ili eksplozivnim atmosferama. Motori u tim jedinicama obično iskre, a iskre mogu zapaliti pare.
5. Ne koristite motornu pilu po kiši.
6. Držite promatrače i djecu podalje – Svi promatrači, uključujući djecu i kućne ljubimce, trebaju biti na sigurnoj udaljenosti od radnog područja.
7. Ne forsirajte alat – Učinkovito i sigurno će obaviti posao ako se koristi brzinom za koju je dizajniran.
8. Koristite pravi alat – Ne forsirajte alat ili bilo koji nastavak na alatu da obavlja posao za koji nisu dizajnirani.
9. Nosite odgovarajuću odjeću – Ne nosite široku odjeću ili nakit jer se takvi predmeti mogu zapetljati u pokretne dijelove. Preporučuje se uporaba teških gumenih rukavica, čvrste obuće koja ne klizi i uske odjeće pri radu na otvorenom s električnim alatima.
10. Nosite zaštitne pokrivala za kosu kako biste zadržali dugu kosu.
11. Uvijek nosite zaštitne naočale i štitnike za uši kako biste osigurali zaštitu očiju i ušiju – Svakodnevne naočale imaju samo leće otporne na udarce i ne pružaju istu zaštitu kao zaštitne naočale.
12. Nosite maske za lice ili prašinu – Ako je operacija rezanja prašnjava, preporučuje se uporaba maske za lice ili prašinu posebno dizajnirane za filtriranje mikroskopskih čestica.
13. Ne posežite previše – U svakom trenutku održavajte pravilno uporište i ravnotežu.
14. Održavajte alate s pažnjom – Održavajte alate oštrim i čistim za najbolje i najsigurnije performanse. Slijedite upute za podmazivanje i zamjenu pribora.
15. Odspojite alat – Odspojite motornu pilu iz izvora napajanja kada nije u uporabi, prije servisiranja, tijekom transporta ili prilikom zamjene lanca ili drugog pribora.
16. Smanjite rizik od nenamjernog pokretanja – Prije nego što uključite alat u izvor napajanja, provjerite je li prekidač u položaju OFF (isključeno).
17. Koristite preporučeni pribor – Pogledajte priručnik za uporabu za preporučeni pribor. Uporaba neodgovarajućeg pribora može uzrokovati rizik od ozljeda.
18. Provjerite ima li oštećenih dijelova – Prije svake uporabe popravite ili zamijenite bilo koji štitnik ili dio koji je oštećen. Osim toga, provjerite poravnanje pokretnih dijelova, vezivanje pokretnih dijelova, lom dijelova i sve druge uvjete koji mogu utjecati na rad alata.
19. Nikada ne ostavljajte alat bez nadzora dok radi – Isključite napajanje izvlačenjem kabela za napajanje iz utičnice. Ne ostavljajte pilu dok se rezna letva potpuno ne zaustavi.
20. Izbjegavajte nenamjerno pokretanje – Ne nosite motornu pilu s prstom na prekidaču.
21. Ne hvatate izloženu oštricu za rezanje ili rubove za rezanje prilikom podizanja ili držanja pile – Obavezno stavite reznu letvu u zaštitnu navlaku kada nije u uporabi.
22. Budite oprezni – Pazite što radite. Koristite zdrav razum. Ne koristite motornu pilu kada ste umorni.
23. Spremite alat u zatvorenom prostoru kada nije u uporabi – Kada se ne koriste, uređaje treba čuvati u zatvorenom prostoru na suhom i visokom ili zaključanom mjestu izvan dohvata djece.

Neka prašina i ostaci nastali uporabom alata mogu sadržavati kemikalije za koje je država Kalifornija utvrdila da uzrokuju rak i urođene mane ili drugu reproduktivnu štetu. Neki primjeri ovih kemikalija su:

• Kemikalije u gnojivima
• Spojevi u insekticidima, herbicidima i pesticidima
• Arsen i krom iz kemijski obrađenog drveta

Vaš rizik od izloženosti ovim kemikalijama varira i ovisi o tome koliko često obavljate ovu vrstu posla. Kako biste smanjili svoju izloženost, radite u dobro prozračenom prostoru i s odobrenom sigurnosnom opremom, kao što su maske za prašinu koje su posebno dizajnirane za filtriranje mikroskopskih čestica.

Uporaba i njega motorne pile

Spremite sva upozorenja i upute za buduću upotrebu. Izraz "električni alat" u upozorenjima odnosi se na vašu električnu motornu pilu.

Isključite prekidač za napajanje i odspojite izvor napajanja prije podešavanja, pregleda, servisiranja ili čišćenja električnog alata, prilikom zamjene pribora ili kada se pojave bilo koji drugi opasni uvjeti. Sve zadatke održavanja treba obaviti nakon što se rotirajući dijelovi električnog alata potpuno zaustave. Takve preventivne sigurnosne mjere smanjuju rizik od slučajnog pokretanja električnog alata.

1. Ne forsirajte električni alat. Koristite pravi električni alat za svoju primjenu. Ispravan električni alat radit će bolje uz manju vjerojatnost osobne ili mehaničke štete ako se koristi brzinom za koju je dizajniran.
2. Ne koristite električni alat ako ga prekidač ne uključuje i isključuje. Svaki električni alat koji se ne može kontrolirati prekidačem je opasan i mora se popraviti.
3. Odspojite uređaj iz izvora napajanja prije bilo kakvih podešavanja, zamjene pribora ili pohranjivanja električnog alata. Takve preventivne sigurnosne mjere smanjuju rizik od slučajnog pokretanja električnog alata.
4. Spremite električne alate koji se ne koriste u zatvorenom prostoru na suhom, zaključanom mjestu izvan dohvata djece. Ne dopustite nikome tko nije upoznat s električnim alatom ili ovim uputama pristup stroju. Električni alati su opasni u rukama neobučenih korisnika.
5. Održavajte električne alate s pažnjom kako biste osigurali siguran rad i optimalne performanse. Držite ručke suhima, čistima i bez ulja i masti. Provjerite ima li neusklađenosti ili prepreka pokretnih dijelova, loma dijelova i bilo kojeg drugog stanja koje može utjecati na rad električnog alata. Ako se pronađe oštećenje, popravite električni alat prije uporabe. Mnoge nesreće uzrokovane su loše održavanim električnim alatima.
6. Održavajte alate za rezanje oštrim i čistim. Pravilno održavani alati za rezanje s oštrim reznim rubovima manje će se vjerojatno zaglaviti i lakše ih je kontrolirati.
7. Koristite električni alat i pribor u skladu s ovim uputama i obavezno uzmite u obzir radne uvjete i posao koji se obavlja. Uporaba električnog alata za operacije koje nisu predviđene može dovesti do opasne situacije.
8. Pokretni dijelovi predstavljaju rizike. Držite lice, kosu, odjeću, ruke i stopala podalje od svih pokretnih dijelova. Svi štitnici i sigurnosni nastavci moraju biti pravilno postavljeni prije uporabe električnog alata. Isključite i odspojite bateriju prije dodirivanja bilo kojih dijelova osim ručki i prekidača.

Električna sigurnost

Električni udar može uzrokovati TEŠKE OZLJEDE ili SMRT. Obratite pozornost na ova upozorenja: Ne dopustite da bilo koji dio električne motorne pile dođe u kontakt s vodom dok je u radu. Ako se uređaj smoči dok je isključen, obrišite ga prije pokretanja. Koristite samo produžni kabel s oznakom UL, CSA ili ETL za vanjsku upotrebu u svim vremenskim uvjetima. Ne koristite produžni kabel dulji od 100 ft (30 m). Ne dodirujte uređaj ili njegov utikač mokrim rukama ili dok stojite u vodi. Nošenje gumenih čizama nudi određenu zaštitu.
TABLICA PRODUŽNIH KABELA
Duljina produžnog kabela	Do 50 ft (15 m)	+50 ft - 100 ft (+15 m - 30 m)
Presjek žice (A.W.G.):	14	12

1. Za strujni krug(ove) ili utičnicu(e) koji će se koristiti za ovu električnu motornu pilu treba osigurati zaštita od zemljospoja (GFCI). Dostupne su utičnice s ugrađenom GFCI zaštitom i mogu se koristiti za ovu mjeru sigurnosti.
2. Provjerite odgovara li mrežni napon onome navedenom na natpisnoj pločici uređaja. Korištenje neodgovarajućeg napona može oštetiti motor i ozlijediti korisnika.
3. Kako biste spriječili električni udar, koristite samo produžni kabel prikladan za vanjsku upotrebu, kao što su SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A ili SJTOW-A.
   Prije uporabe provjerite je li produžni kabel u dobrom stanju. Kada koristite produžni kabel, provjerite koristite li dovoljno debeo kabel za prijenos struje koju će vaš proizvod povući. Premali kabel uzrokovat će pad napona u liniji, što će rezultirati gubitkom snage i pregrijavanjem.
4. Kako bi se smanjio rizik od električnog udara, ovaj uređaj ima polarizirani utikač (tj. jedna lamela je šira od druge). Koristite ovaj uređaj samo s polariziranim produžnim kabelom s oznakom UL, CSA ili ETL koji se preporučuje za vanjsku upotrebu u svim vremenskim uvjetima.
   Utikač uređaja će stati u polarizirani produžni kabel samo na jedan način. Ako utikač uređaja ne stane u potpunosti u produžni kabel, okrenite utikač. Ako utikač i dalje ne stane, nabavite ispravan polarizirani produžni kabel. Polarizirani produžni kabel zahtijevat će upotrebu polarizirane zidne utičnice. Utikač produžnog kabela će stati u polariziranu zidnu utičnicu samo na jedan način. Ako utikač ne stane u potpunosti u zidnu utičnicu, okrenite utikač. Ako utikač i dalje ne stane, obratite se kvalificiranom električaru da ugradi odgovarajuću zidnu utičnicu. Ni na koji način nemojte mijenjati utikač uređaja, utičnicu produžnog kabela ili utikač produžnog kabela.
5. Kako biste spriječili odvajanje kabela uređaja od produžnog kabela tijekom rada, koristite ugrađenu kuku za pričvršćivanje produžnog kabela i/ili napravite čvor kao što je prikazano u tablici 1.

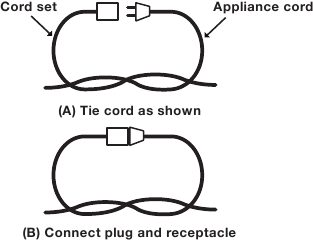

   Tablica 1. Način pričvršćivanja produžnog kabela

6. Nemojte zloupotrebljavati kabel. Nikada nemojte vući motornu pilu za kabel ili povlačiti kabel da biste ga odspojili iz utičnice. Držite kabel podalje od topline, ulja i oštrih rubova.

Dvostruko izolirani uređaji

U dvostruko izoliranom uređaju, umjesto uzemljenja, osigurana su dva sustava izolacije. Na dvostruko izoliranom uređaju nisu predviđena sredstva za uzemljenje, niti bi se sredstva za uzemljenje trebala dodavati uređaju. Servisiranje dvostruko izoliranog uređaja zahtijeva iznimnu pažnju i poznavanje sustava, a treba ga obavljati samo kvalificirano servisno osoblje kod ovlaštenog Snow Joe^® + Sun Joe^® trgovca. Zamjenski dijelovi za dvostruko izolirani uređaj moraju biti identični dijelovima koje zamjenjuju. Dvostruko izolirani uređaj označen je riječima "Double Insulation" (dvostruka izolacija) ili "Double Insulated" (dvostruko izoliran). Simbol (kvadrat unutar kvadrata) također može biti označen na uređaju.

DVOSTRUKA IZOLACIJA: UZEMLJENJE NIJE POTREBNO. PRILIKOM SERVISIRANJA KORISTITE SAMO IDENTIČNE ZAMJENSKE DIJELOVE.

Ova električna motorna pila je dvostruko izolirana, što eliminira potrebu za zasebnim sustavom uzemljenja. Koristite samo identične zamjenske dijelove. Pročitajte upute prije servisiranja dvostruko izoliranih uređaja. Koristite ovu motornu pilu samo kako je opisano u ovom priručniku.

Servis

• Neka vaš električni alat servisira kvalificirana osoba za popravke kod ovlaštenog Snow Joe^® + Sun Joe^® trgovca koristeći samo identične zamjenske dijelove ili nazovite Snow Joe^® + Sun Joe^® korisnički servis na 1-866-SNOWJOE (1-866-766-9563). To će osigurati održavanje sigurnosti električnog alata.

Sigurnosna upozorenja za motornu pilu

• Držite sve dijelove tijela podalje od lanca pile dok motorna pila radi. Prije nego što pokrenete motornu pilu, provjerite da lanac pile nije u kontaktu s ničim. Trenutak nepažnje tijekom rada s motornom pilom može uzrokovati zapetljavanje vaše odjeće ili tijela s lancem pile.
• Uvijek držite motornu pilu desnom rukom na stražnjoj ručki, a lijevom rukom na prednjoj ručki. Držanje motorne pile s obrnutom konfiguracijom ruku povećava rizik od osobnih ozljeda i nikada se ne smije raditi.
• Nosite zaštitne naočale i zaštitu za sluh. Ako koristite motornu pilu svaki dan u normalnim uvjetima, možete biti izloženi razini buke od 85 dB (A) ili više. Preporučuje se dodatna zaštitna oprema za glavu, ruke, noge i stopala. Odgovarajuća zaštitna odjeća smanjit će osobne ozljede od letećih krhotina ili slučajnog kontakta s lancem pile.
• Ne koristite motornu pilu u stablu. Rad s motornom pilom dok ste u stablu može rezultirati osobnim ozljedama.
• Uvijek održavajte pravilan položaj i koristite motornu pilu samo kada stojite na fiksnoj, sigurnoj i ravnoj površini. Skliske ili nestabilne površine kao što su ljestve mogu uzrokovati gubitak ravnoteže ili kontrole nad motornom pilom.
• Prilikom rezanja grane koja je pod napetosti, budite oprezni zbog povratnog udarca. Kada se napetost u drvenim vlaknima oslobodi, opružna grana može udariti operatera i/ili izbaciti motornu pilu iz kontrole.
• Budite iznimno oprezni pri rezanju grmlja i mladica. Tanki materijal može zahvatiti lanac pile i biti izbačen prema vama ili vas izbaciti iz ravnoteže.
• Nosite motornu pilu za prednju ručku s isključenom motornom pilom i dalje od tijela. Prilikom transporta ili skladištenja motorne pile, uvijek postavite zaštitu reznog lanca. Pravilno rukovanje motornom pilom smanjit će vjerojatnost slučajnog kontakta s pokretnim lancem pile.
• Slijedite upute za podmazivanje, zatezanje lanca i zamjenu pribora. Nepravilno zategnut ili slabo podmazan lanac može puknuti ili povećati mogućnost povratnog udarca.
• Držite ručke suhima, čistima i bez ulja i masti. Masne, uljne ručke su skliske i mogu uzrokovati gubitak kontrole.
• Režite samo drvo. Ne koristite motornu pilu za bilo koju drugu svrhu. Na primjer, nemojte koristiti motornu pilu za rezanje plastike, zida ili nemetalnih građevinskih materijala. Korištenje motorne pile na ove nepravilne načine može rezultirati ozbiljnom štetom vama i vašem alatu.

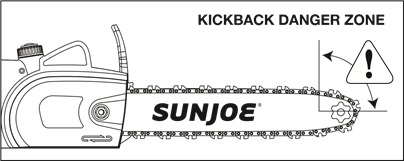

Uzroci i sprječavanje povratnog udarca

Do povratnog udarca može doći kada nos ili vrh vodilice dotakne predmet, ili kada se drvo zatvori i priklješti lanac pile u rezu. Kontakt vrha u nekim slučajevima može uzrokovati iznenadnu obrnutu reakciju, izbacujući vodilicu prema gore i natrag prema operateru.

Priklještenje lanca pile duž vrha vodilice može gurnuti vodilicu brzo natrag prema operateru.

Bilo koja od ovih reakcija može uzrokovati gubitak kontrole nad pilom, što može rezultirati ozbiljnim osobnim ozljedama. Nemojte se oslanjati isključivo na sigurnosne uređaje ugrađene u vašu pilu.

Kao korisnik motorne pile, trebali biste poduzeti nekoliko koraka kako biste svoje poslove rezanja zaštitili od nezgoda ili ozljeda.

Povratni udar je rezultat zlouporabe alata i/ili nepravilnih radnih postupaka ili uvjeta i može se izbjeći poduzimanjem odgovarajućih mjera opreza kako je detaljno opisano u nastavku:

• Održavajte čvrst hvat (desna ruka na stražnjoj ručki, a lijeva ruka na prednjoj ručki s palčevima i prstima koji okružuju odgovarajuće ručke) i postavite svoje tijelo i ruke tako da vam omogućuju da se oduprete silama povratnog udarca. Sile povratnog udarca može kontrolirati operater ako se poduzmu odgovarajuće mjere opreza. Ne ispuštajte motornu pilu.
• Nemojte se previše naginjati i nemojte rezati iznad visine ramena. To pomaže spriječiti nenamjerni kontakt vrha i omogućuje bolju kontrolu nad motornom pilom u neočekivanim situacijama.
• Koristite samo zamjenske vodilice i lance koje je specificirao proizvođač. Neispravne zamjenske vodilice i lanci mogu uzrokovati pucanje lanca i/ili povratni udar.
• Slijedite upute proizvođača za oštrenje i održavanje lanca pile. Smanjenje visine mjerača dubine može dovesti do povećanog povratnog udarca.
• Uvijek se pridržavajte sigurnosnih propisa i slijedite ispravne tehnike piljenja.
• Osigurajte siguran prijenos motorne pile. Kad god se strojem treba rukovati ili ga transportirati, morate:
  • Isključite motor, pričekajte da se lanac zaustavi i aktivirajte kočnicu lanca;
  • Postavite poklopac vodilice;
  • Držite stroj pomoću ručki i postavite vodilicu u suprotnom smjeru od onog koji se koristi tijekom rada.
    Kada koristite vozilo za transport stroja, pričvrstite ga čvrsto i postavite ga tako da ne predstavlja opasnost za putnike.
• Prije prvog rušenja ili obrezivanja, provjerite:
  • Jeste li posebno obučeni za korištenje ove vrste opreme;
  • Pažljivo ste pročitali sigurnosne propise i upute za uporabu sadržane u ovom priručniku;
  • Prvo vježbajte na trupcima na tlu ili pričvršćenim za stalke/pile za drvo, kako biste se upoznali sa strojem i pravilnim tehnikama rezanja.

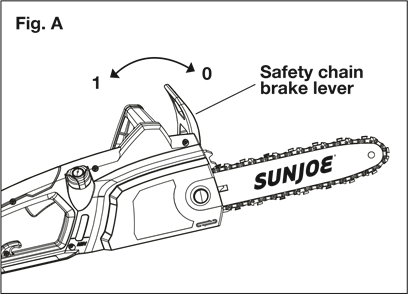

Sigurnosna kočnica lanca

U slučaju da dođe do povratnog udarca, koristite lijevu ruku za aktiviranje kočnice lanca pomicanjem ručice sigurnosne kočnice lanca u položaj '0' (slika A). To će odmah zaustaviti lanac.

Rad kočnice lanca mora se provjeriti prije svake uporabe.

Za resetiranje kočnice lanca, isključite alat iz električne mreže i gurnite kočnicu lanca unatrag (prema operateru) u položaj '1' (slika A). Prije ponovnog pokretanja provjerite napetost lanca.

Zaštita od utjecaja okoliša

1. Nosite prikladnu radnu odjeću. Nosite zaštitne naočale.
2. Zaštitite svoj električni alat od vlage i kiše. Vlaga i kiša mogu uzrokovati opasna oštećenja električnih dijelova i motora.
3. Ne koristite električni alat u blizini para i zapaljivih tekućina.
4. Koristite električni alat samo u suhim uvjetima i pri temperaturi okoline od 10°C-40°C (50°F-104°F).
5. Skladištite svoj električni alat samo na suhim mjestima s temperaturom okoline od 10°C-40°C (50°F-104°F). Zaštitite električni alat od vlage i izravne sunčeve svjetlosti.

Sigurnosni simboli

Sljedeća tablica prikazuje i opisuje sigurnosne simbole koji se mogu pojaviti na ovom proizvodu. Pročitajte, razumite i slijedite sve upute na stroju prije nego što pokušate sastaviti i koristiti ga.

Simboli	Opisi
	PROČITAJTE UPUTE ZA UPORABU – Pročitajte, razumite i slijedite sve upute u korisničkom priručniku(ima) prije nego što pokušate sastaviti i koristiti.
	SIGURNOSNO UPOZORENJE – Označava mjeru opreza, upozorenje ili opasnost.
	Ne izlažite uređaj kiši ili mokrim uvjetima.
	ROTIRAJUĆE OŠTRICE – Držite ruke i noge podalje od otvora dok pila radi.
	Izbjegavajte kontakt vrha vodilice s bilo kojim predmetom. Kontakt vrha može uzrokovati naglo pomicanje vodilice prema gore i natrag, što može uzrokovati ozbiljne ozljede korisniku.
	ISKLJUČITE! Izvadite utikač iz utičnice prije čišćenja ili obavljanja provjera održavanja.
	Rotirajući dio će se nastaviti okretati nekoliko sekundi nakon što isključite stroj.
	Držite promatrače i djecu na sigurnoj udaljenosti.
	NOSITE ZAŠTITU ZA OČI I SLUH – Za zaštitu od ozljeda, nosite štitnike za uši i zaštitne naočale.
	Nosite zaštitne rukavice i obuću koja ne klizi kada koristite stroj i rukujete otpadom.
	Ispravan smjer reznih zuba.
	Prilikom rada s motornom pilom uvijek se moraju koristiti dvije ruke.
	ISKLJUČITE! Odmah izvadite utikač iz utičnice ako je kabel oštećen ili prerezan.
	Dvostruka izolacija.

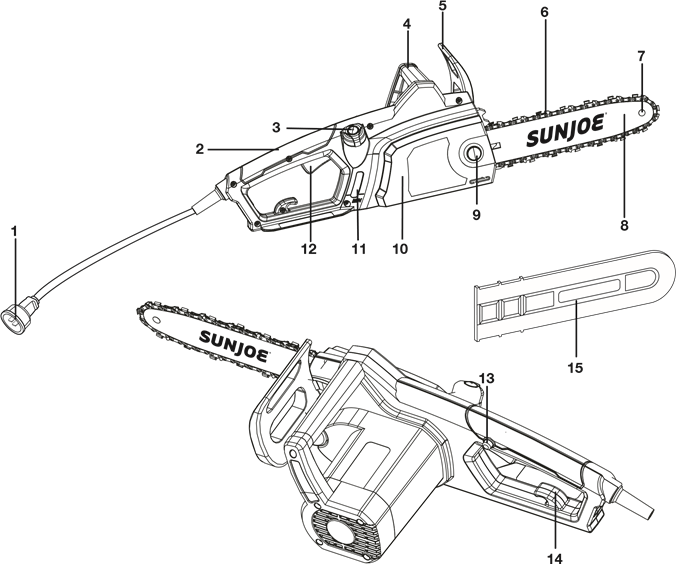

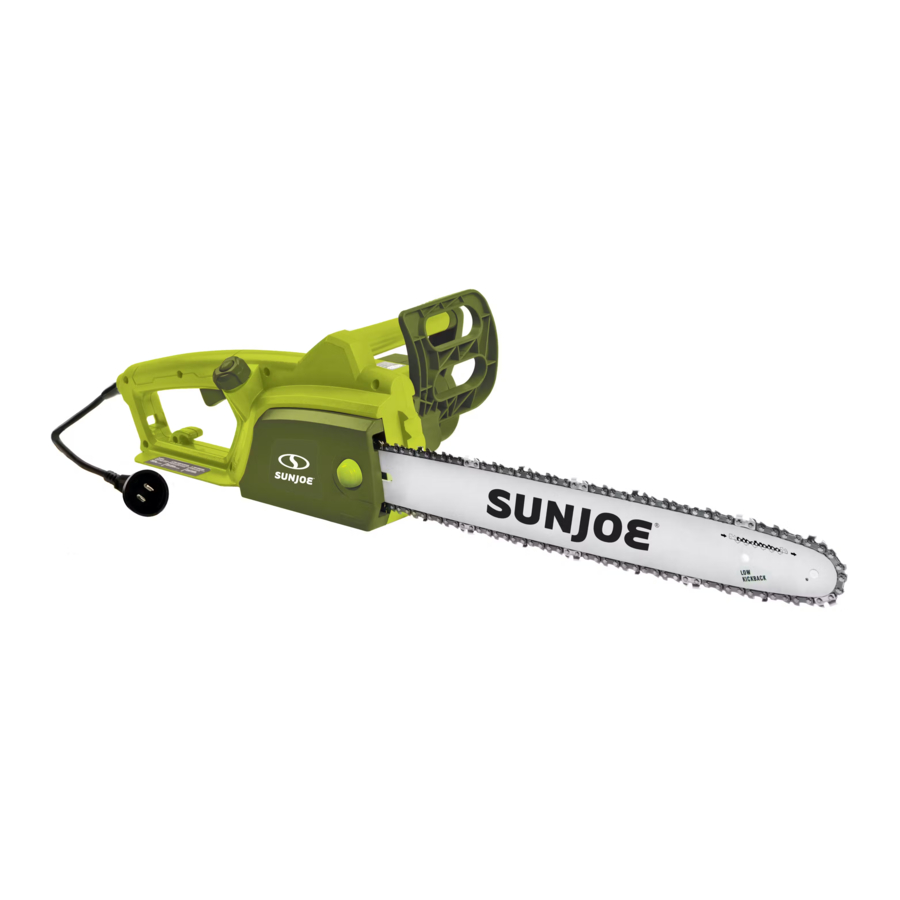

Upoznajte svoju električnu motornu pilu

Pažljivo pročitajte korisnički priručnik i sigurnosna pravila prije korištenja električne motorne pile. Usporedite donju ilustraciju sa stvarnom jedinicom kako biste se upoznali s položajem različitih kontrola i podešavanja. Spremite ovaj priručnik za buduću upotrebu.

1. Kabel uređaja
2. Stražnja ručka
3. Čep spremnika za ulje
4. Prednja ručka
5. Poluga sigurnosne kočnice lanca
6. 18 in. rezni lanac
7. Lančanik na vrhu vodilice
8. 18 in. vodilica
9. Završna matica poklopca s ukrasnim poklopcem
10. Poklopac lančanika/lanca

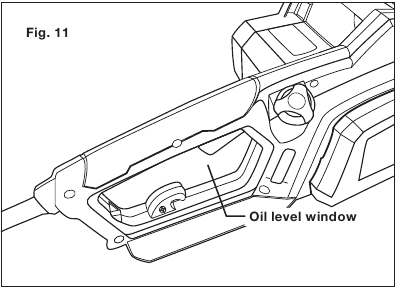

11. Prozorčić indikatora razine ulja
12. Prekidač okidača
13. Gumb sigurnosne blokade

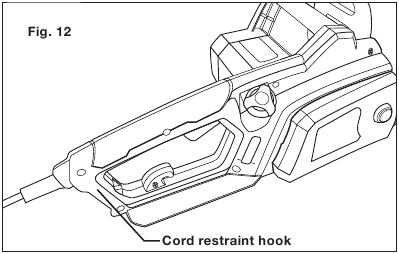

14. Kuka za pričvršćivanje produžnog kabela
15. Navlaka rezne šipke

Tehnički podaci

Nazivni napon: 120V ~ 60 Hz

Snaga: 14A

Brzina bez opterećenja: 8000 okr/min

Duljina šipke/lanca: 18 in. (45.7 cm)

Maksimalna debljina rezanja: 17.5 in. (44.5 cm)
Preporučeno: 16.5 in. (42 cm)

Kapacitet spremnika za ulje: 3 fl oz (90 ml)

Brzina lanca: 47.6 ft/s (14.5 m/s)

Neto težina: 10.6 lbs (4.8 kg)

Raspakiravanje

Sadržaj kutije

• • Električna motorna pila
• • 18 in. (45.7 cm) rezni lanac
• • 18 in. (45.7 cm) vodilica
  • Dvostrani šesterokutni ključ/odvijač za oštricu
  • Navlaka rezne šipke
  • Priručnik s registracijskom karticom

1. Pažljivo uklonite motornu pilu i provjerite jesu li isporučeni svi gore navedeni predmeti.
2. Pažljivo pregledajte proizvod kako biste bili sigurni da nije došlo do loma ili oštećenja tijekom transporta. Ako pronađete oštećene ili nedostajuće dijelove, NEMOJTE vraćati uređaj u trgovinu. Nazovite korisnički servisni centar Snow Joe^® + Sun Joe^® na broj 1-866-SNOWJOE (1-866-766-9563).
   NAPOMENA: Nemojte bacati transportnu kutiju i materijal za pakiranje dok ne budete spremni koristiti svoju novu električnu motornu pilu. Ambalaža je izrađena od materijala koji se mogu reciklirati. Pravilno zbrinite ove materijale u skladu s lokalnim propisima.

Oprema i materijal za pakiranje nisu igračke. Ne dopustite djeci da se igraju s plastičnim vrećicama, folijama ili malim dijelovima. Ovi se predmeti mogu progutati i predstavljaju opasnost od gušenja!

Sastavljanje

Uvijek nosite teške rukavice pri rukovanju vodilicom i lancem. Montirajte vodilicu i lanac vrlo pažljivo kako ne biste narušili sigurnost i učinkovitost stroja. Ako ste u nedoumici, obratite se ovlaštenom distributeru Snow Joe^® + Sun Joe^® ili nazovite Snow Joe^® + Sun Joe^® korisnički servis na 1-866-SNOWJOE (1-866-766-9563).

Raspakiranje i sastavljanje treba obaviti na ravnoj i stabilnoj površini, s dovoljno prostora za pomicanje stroja i njegove ambalaže.

Nikada ne pokrećite motor prije postavljanja vodilice, lanca i završnog poklopca. Bez svih ovih dijelova na mjestu, spojka/lančanik mogu odletjeti ili eksplodirati, izlažući korisnika potencijalno ozbiljnim ozljedama.

Kako biste izbjegli ozbiljne osobne ozljede, pročitajte i razumite sve priložene sigurnosne upute.

Prije izvođenja bilo kakvog održavanja, provjerite je li alat isključen iz napajanja. Nepoštivanje ovog upozorenja može dovesti do ozbiljnih osobnih ozljeda.

Postavljanje vodilice i lanca

Potrebni alati i pribor:

• Dvostrani šesterokutni ključ/odvijač s oštricom (isporučuje se)
• Teške radne rukavice

NAPOMENA: Prilikom zamjene vodilice i lanca, koristite samo identične zamjenske dijelove. Provjerite je li motorna pila isključena iz napajanja prije nastavka s instalacijom.

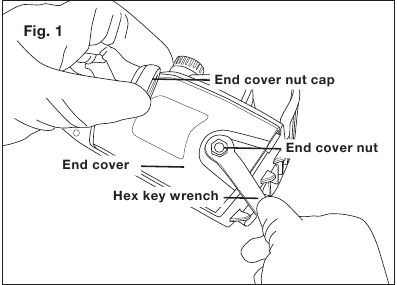

1. Pomoću isporučenog odvijača s ravnim vrhom uklonite poklopac matice završnog poklopca s završnog poklopca lanca/lančanika kako biste otkrili maticu završnog poklopca (slika 1).

2. Pomoću isporučenog šesterokutnog ključa odvrnite maticu završnog poklopca i uklonite završni poklopac lanca/lančanika (slika 1).

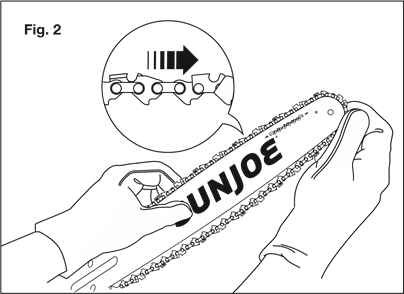

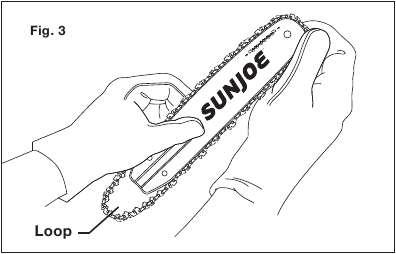

3. Položite novi lanac pile u petlju i ispravite sve pregibe. OŠTRA STRANA ZUBA MORA BITI OKRENUTA OD VAS I U SMJERU ROTACIJE LANCA OZNAČENOM NA VODILICI. Ako su zubi okrenuti unatrag, okrenite petlju (slika 2).

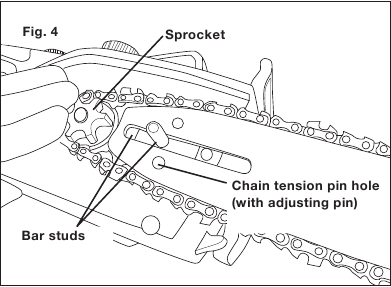

4. Počevši od vrha, montirajte pogonske karike lanca u utor vodilice, ostavljajući petlju na stražnjoj strani vodilice. Lanac će labavo pristajati dok se ne postavi na lančanik (slika 3).

   NAPOMENA: Provjerite smjer lanca. Ako je lanac montiran unatrag, pila će abnormalno vibrirati i neće rezati.

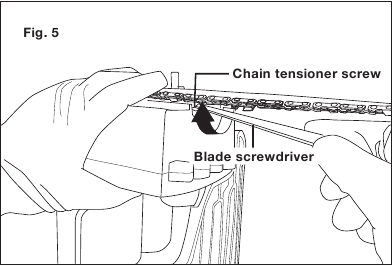

5. Držite lanac u položaju na vodilici i postavite petlju oko lančanika. Postavite vodilicu u ravnini s površinom za montiranje tako da su vijci vodilice u dugom utoru vodilice, a klin za podešavanje u rupi za klin za zatezanje lanca (slika 4).

   NAPOMENA: Ako klin za podešavanje ne dosegne rupu za klin za zatezanje lanca, okrenite vijak za zatezanje lanca u smjeru suprotnom od kazaljke na satu dok se rupa za klin ne poravna s klinom za podešavanje (slika 5).

6. Držeći vodilicu i lanac u ravnini s površinom za montiranje, podesite napetost lanca prema potrebi podešavanjem vijka za zatezanje lanca pomoću isporučenog odvijača s ravnim vrhom. Okrenite vijak za zatezanje lanca u smjeru kazaljke na satu kako biste zategnuli lanac, ili u smjeru suprotnom od kazaljke na satu kako biste olabavili lanac (slika 5).

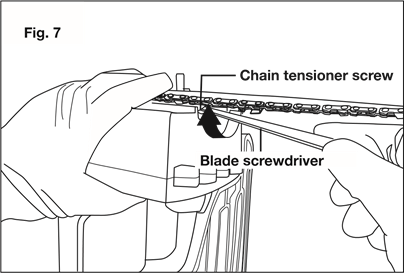

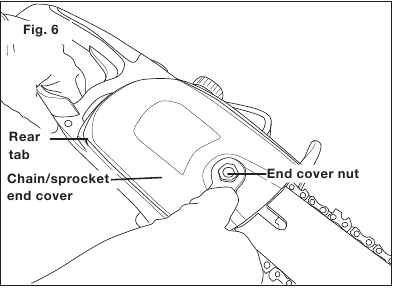

7. Vratite završni poklopac lanca/lančanika tako da prvo umetnete stražnji jezičak u utor stražnjeg jezička i postavite poklopac preko kraja vodilice. Rukom zategnite maticu završnog poklopca; ostavite vodilicu dovoljno labavom da se može lagano pomicati radi podešavanja napetosti (slika 6).

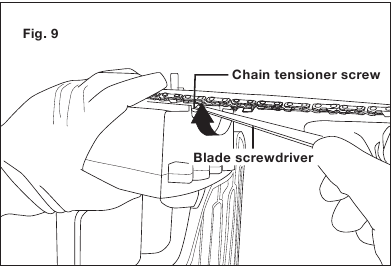

8. Uklonite sav labavost s lanca okretanjem vijka za zatezanje lanca u smjeru kazaljke na satu dok lanac ne sjedne čvrsto uz vodilicu s pogonskim karikama u ravnini unutar utora vodilice (slika 7).

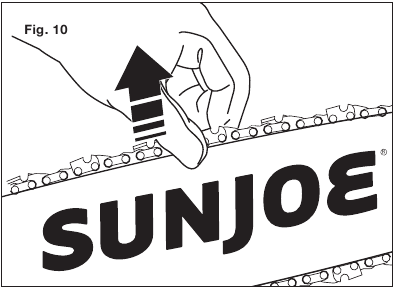

   NAPOMENA: Lanac je ispravno zategnut kada nema progiba na donjoj strani vodilice; lanac je čvrst, ali se može okretati rukom bez zapinjanja. Za više informacija o zatezanju lanca, pogledajte odjeljak o održavanju koji počinje.
9. Potpuno zategnite maticu završnog poklopca pomoću šesterokutnog ključa (slika 6), a zatim vratite poklopac matice završnog poklopca kako biste učvrstili završni poklopac lanca/lančanika.

NAPOMENA: Ako je lanac previše zategnut, neće se okretati. Lagano olabavite maticu završnog poklopca i okrenite zatezač lanca za 1/4 kruga u smjeru suprotnom od kazaljke na satu. Podignite vrh vodilice i ponovno zategnite maticu završnog poklopca. Provjerite može li se lanac okretati rukom bez zapinjanja.

NAPOMENA: Novi lanac se obično rasteže; često provjeravajte napetost lanca i podesite napetost prema potrebi.

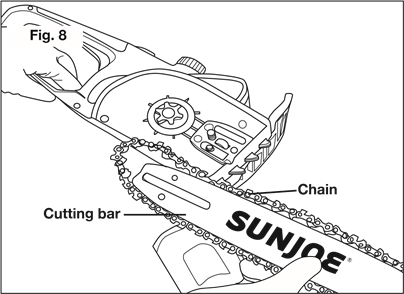

Zamjena vodilice i lanca

1. Isključite motornu pilu iz napajanja.
2. Pomoću dvostranog šesterokutnog ključa/odvijača s oštricom uklonite poklopac matice završnog poklopca, a zatim odvrnite maticu završnog poklopca kako biste uklonili kraj lanca/lančanika (slika 1).
3. Uklonite reznu vodilicu i lanac s površine za montiranje (slika 8).

4. Uklonite stari lanac s vodilice.
5. Kako biste pravilno postavili i instalirali novi lanac pile, slijedite korake 3 do 9 iz odjeljka "Postavljanje vodilice i lanca".

Priprema za rad

Provjera stroja

Prije izvođenja bilo kakvih provjera, podešavanja, popravaka ili održavanja na stroju, provjerite nije li uređaj priključen na napajanje.

Prije početka rada, molimo:

• Provjerite jesu li svi vijci na stroju i vodilici čvrsto pričvršćeni;
• Provjerite je li lanac ispravno zategnut, pravilno naoštren i nema znakova oštećenja;
• Provjerite jesu li ručke i zaštitni uređaji čisti i suhi, pravilno montirani i sigurno pričvršćeni na stroj;
• Provjerite radi li kočnica lanca učinkovito;
• Provjerite kreću li se prekidač okidača i sigurnosna tipka slobodno bez prevelike sile i vraćaju li se automatski i brzo u svoje neutralne položaje;
• Provjerite ostaje li prekidač okidača zaključan dok se ne pritisne sigurnosna tipka;
• Provjerite nisu li otvori za hlađenje zraka začepljeni piljevinom ili ostacima;
• Provjerite nije li razina ulja u lancu ispod oznake "MIN"; ako je potrebno, dolijte ulje do 1 cm od ruba punila.
  NAPOMENA: Morate napuniti spremnik ulja za lanac uljem za vodilicu i lanac prije korištenja motorne pile.

Podešavanje napetosti lanca

Prije izvođenja bilo kakvih provjera, podešavanja, popravaka ili održavanja na stroju, provjerite je li alat isključen iz napajanja.

Lanac će nastaviti raditi nekoliko sekundi nakon isključivanja alata.

1. Olabavite maticu završnog poklopca dok ne bude zategnuta rukom. Upotrijebite odvijač s ravnim vrhom kako biste okrenuli vijak za zatezanje lanca u smjeru kazaljke na satu kako biste zategnuli lanac. Hladni lanac bit će ispravno zategnut kada nema labavosti na donjoj strani vodilice; lanac je čvrst, ali se može okretati rukom bez zapinjanja (slika 9).

2. Napetost je ispravna kada pogonske karike na lancu ne iskliznu iz vodilice lanca na vodilici kada se lanac povuče prema gore od sredine vodilice (slika 10).


Mazivo za lanac

Neuspješno podmazivanje lanca uzrokovat će oštećenje lanca i vodilice. Koristite kvalitetno ulje za vodilicu i lanac ili, ako nije dostupno, može se zamijeniti neiskorišteno motorno ulje SAE 30. Jedna minuta korištenja potrošit će približno 0,2 fl oz. (6 ml) ulja.

NAPOMENA: Normalno je da ulje curi iz pile kada se ne koristi. Kako biste spriječili curenje, ispraznite spremnik ulja nakon svake uporabe. Prilikom skladištenja uređaja na dulje vrijeme (3 mjeseca ili dulje), provjerite je li lanac lagano podmazan. To će spriječiti hrđu na lancu i lančaniku vodilice.

Nemojte koristiti motornu pilu s bilo kojom vrstom pribora ili nastavka. Takva uporaba može biti opasna.

Rad

Pokretanje stroja

Prije pokretanja motorne pile, uklonite poklopac spremnika ulja i dodajte ulje za vodilicu i lanac do vrha prozora razine ulja (slika 11). Jedna minuta korištenja potrošit će približno 0,2 fl oz (6 ml) ulja. Napunite kada razina ulja padne na 1/4 spremnika.

NAPOMENA: Vaša električna motorna pila opremljena je automatskom uljnom pumpom za podmazivanje vodilice i lanca. Morate dodati ulje za vodilicu i lanac ili će vaša motorna pila neispravno raditi.

1. Priključite električnu motornu pilu na radnu utičnicu od 120 V pomoću teškog produžnog kabela za vanjsku upotrebu.
2. Napravite petlju u kabelu za napajanje i gurnite je kroz rupu u ručki i oko kuke za držanje kabela (slika 12), a zatim spojite produžni kabel na kabel uređaja.

3. Provjerite ne dodiruje li vodilica tlo ili bilo koji drugi predmet.
4. Čvrsto držite motornu pilu s obje ruke.

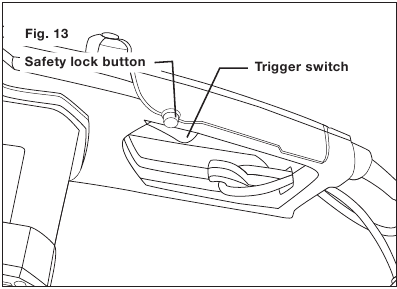

5. Za uključivanje alata (ON), pritisnite i držite tipku sigurnosne brave palcem, a zatim pritisnite okidač prstima. Nakon što alat radi, možete otpustiti tipku sigurnosne brave (slika 13).

6. Za isključivanje alata (OFF), otpustite prekidač okidača (slika 13).

NAPOMENA: Nemojte pritiskati prekidač okidača dok niste spremni za rezanje.

Savjeti za rad

Za vašu sigurnost i sigurnost drugih:

1. Ne koristite stroj bez pažljivog čitanja uputa. Upoznajte se s kontrolama i pravilnom uporabom stroja. Naučite kako brzo zaustaviti stroj.
2. Imajte na umu da je operater ili korisnik odgovoran za nesreće ili opasnosti koje se događaju drugim ljudima ili njihovoj imovini.
3. Uvijek nosite prikladnu odjeću kada koristite stroj. Nosite antivibracijske rukavice i drugu osobnu zaštitnu opremu.
   NAPOMENA: Sve gore navedene mjere opreza, međutim, ne jamče sprječavanje određenih rizika – tj. Raynaudov fenomen ili sindrom karpalnog tunela. Za operatere koji ovaj stroj koriste dulje vrijeme, stoga se preporučuje periodični pregled ruku i prstiju. Ako se pojavi bilo koji od gore navedenih simptoma, odmah se obratite liječniku.
4. Radite samo na dnevnom svjetlu ili dobrom umjetnom svjetlu.
5. Budite izuzetno oprezni pri radu u blizini metalnih ograda.
6. Pazite da šipkom ne udarite snažno o strane predmete ili leteće krhotine uzrokovane kretanjem lanca.
7. Ne koristite motornu pilu na drvetu, ljestvama ili skeli. To je izuzetno opasno.
8. Budite izuzetno oprezni pri rezanju malog grmlja, mladica ili grana pod napetosti, jer tanak i napet materijal može zahvatiti pilu i biti bačen prema vama, izbaciti vas iz ravnoteže ili se odbiti natrag.
9. Ne režite lozu i/ili nisko raslinje.
10. Prije pokretanja jedinice provjerite da motorna pila ne dodiruje nikakav predmet.

Lanac nastavlja raditi nakon što se pila isključi. Ne koristiti u vlažnim uvjetima.

Uvijek imajte na umu da nepravilno korištena motorna pila može naštetiti ili uznemiriti druge i imati ozbiljan utjecaj na okoliš.

Kako biste poštivali ljude i okoliš:

• Izbjegavajte korištenje stroja u okruženjima ili u doba dana kada može uznemiravati druge.
• Savjesno se pridržavajte lokalnih propisa i odredbi za odlaganje otpadnih materijala nakon piljenja.
• Savjesno se pridržavajte lokalnih propisa i odredbi za odlaganje ulja, oštećenih dijelova ili bilo kojih elemenata koji imaju snažan utjecaj na okoliš.
• Određena količina ulja za podmazivanje lanca ispušta se u okoliš tijekom rada stroja, stoga koristite samo biorazgradiva ulja izrađena posebno za tu namjenu.
• Kako biste izbjegli rizik od požara, ne ostavljajte stroj s vrućim motorom na lišću ili suhoj travi.

Potrebna je posebna obuka za korištenje stroja za rušenje i obrezivanje.

Produljena izloženost vibracijama može uzrokovati ozljede i neurovaskularne poremećaje (koji se nazivaju i "Raynaudov sindrom" ili "bijela ruka"), osobito kod osoba koje pate od poremećaja cirkulacije. Simptomi mogu utjecati na ruke, zapešća i prste te se manifestirati gubitkom osjetljivosti, utrnulošću, svrbežom, boli i promjenom boje ili vidljivim promjenama na koži. Ti se učinci mogu pogoršati niskim temperaturama okoline i/ili prečvrstim držanjem ručki. Ako se pojave simptomi, vrijeme korištenja stroja mora se smanjiti i potrebno je konzultirati liječnika.

Provjere tijekom rada

• Provjera napetosti lanca. Lanac se postupno rasteže tijekom rada, stoga je potrebno često provjeravati njegovu napetost.

  Tijekom prvog razdoblja korištenja (ili nakon zamjene lanca), napetost lanca mora se provjeravati češće zbog slijeganja lanca.

  Nikada ne radite s labavim lancem, jer može biti opasno ako lanac isklizne iz svojih vodilica.
  Za podešavanje napetosti lanca slijedite upute u odjeljku "Podešavanje napetosti lanca".

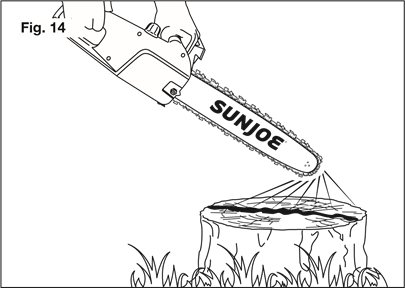

• Provjera isporuke ulja

  Nikada ne koristite stroj bez podmazivanja! Razinu ulja u spremniku možete provjeriti kroz prozirni mjerač. Provjerite napunite li spremnik ulja svaki put kada koristite stroj. Za najbolje rezultate koristite samo kvalitetno ulje za vodilicu i lanac dizajnirano posebno za upotrebu s motornim pilama.

  Provjerite jesu li vodilica i lanac na mjestu kada provjeravate isporuku ulja.
  Pokrenite motor i provjerite isporučuje li se ulje za lanac kao što je prikazano u nastavku (slika 14).

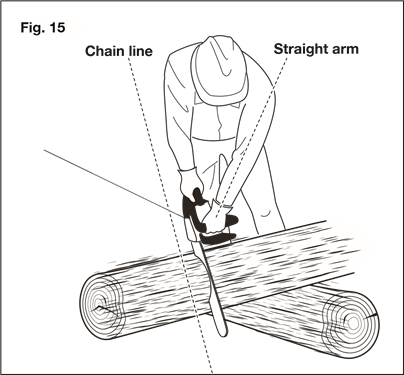

Pravilan položaj pri rezanju

1. Težina treba biti uravnotežena s obje noge na čvrstom tlu.
2. Držite lijevu ruku i lakat zaključane u položaju "ravne ruke" kako biste izdržali silu povratnog udarca (slika 15).

3. Vaše tijelo uvijek će biti s lijeve strane linije lanca.

Osnovni postupci rezanja

1. Mala stabla promjera do 6 – 7 inča obično se režu u jednom rezu. Zarezni rezovi određuju smjer pada stabla.

   Ako stablo počne padati u pogrešnom smjeru, ili ako se pila zaglavila ili zapela tijekom pada, ostavite pilu i spasite se.

   Povremeno pogledajte vrh stabla tijekom stražnjeg reza kako biste bili sigurni da će stablo pasti u željenom smjeru.
2. Vježbajte rezanje nekoliko malih trupaca koristeći sljedeće tehnike kako biste stekli osjećaj korištenja pile prije nego što započnete veći posao piljenja.
3. Zauzmite pravilan položaj ispred drva s isključenom pilom.
4. Stisnite okidač i pustite da se lanac ubrza do pune brzine prije ulaska u rez.
5. Čvrsto držite pilu s obje ruke. Uvijek držite lijevu ruku na prednjoj ručki, a desnu ruku na stražnjoj ručki tako da je vaše tijelo lijevo od linije lanca.
6. Držite jedinicu uključenom cijelo vrijeme dok režete, održavajući stalnu brzinu.
7. Pustite da lanac reže umjesto vas; primijenite samo lagani pritisak prema dolje. Ako forsirate rez, može doći do oštećenja vodilice, lanca ili jedinice.
8. Ne vršite pritisak na pilu na kraju reza.
9. Uvijek režite s obje noge na čvrstom tlu kako biste spriječili gubitak ravnoteže.
10. Ne režite iznad visine prsa, jer je pilu koju držite više teško kontrolirati od sile povratnog udarca.

Tehnike rezanja

Prije prvog rušenja ili orezivanja, vježbajte piljenje trupaca na tlu ili na kozlićima, kako biste se upoznali sa strojem i najprikladnijim tehnikama piljenja.

Prilikom rušenja stabla, držite sve na sigurnoj udaljenosti od područja rezanja. Tijekom operacije rušenja, najsigurnija udaljenost trebala bi biti najmanje dvostruko veća od visine najvećih stabala u području rušenja. Ako stablo dođe u kontakt s električnim vodom, odmah obavijestite elektrodistribuciju.

Uvijek držite stroj s obje ruke prilikom piljenja.

Odmah zaustavite motor ako se lanac zaustavi tijekom piljenja. Pazite na povratni udarac, koji se može dogoditi ako šipka dođe u kontakt s preprekom.

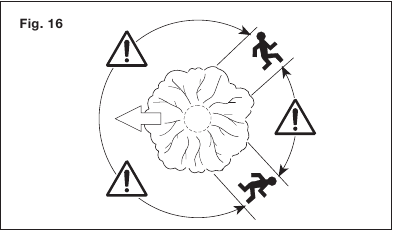

Rušenje stabla

1. Kada dvije ili više osoba istovremeno izvode obaranje i rezanje, operacija obaranja treba biti odvojena od operacije rezanja na udaljenosti od najmanje dvostruke visine stabla koje se obara. Stabla se ne smiju obarati na način koji bi ugrozio bilo koju osobu, udario u električni vod ili prouzročio materijalnu štetu. Ako stablo dođe u kontakt s bilo kojim električnim vodom, tvrtku treba odmah obavijestiti.

   Provjerite stablo ima li oštećenih ili mrtvih grana koje bi vas mogle pogoditi tijekom rušenja.
2. Operater motorne pile trebao bi ostati na uzbrdici terena, jer je vjerojatno da će se stablo otkotrljati ili skliznuti nizbrdo nakon što se sruši.
3. Prije početka rezanja treba planirati i očistiti put za bijeg. Put za bijeg trebao bi se protezati unatrag i dijagonalno prema stražnjem dijelu očekivane linije pada, kao što je prikazano (slika 16).

4. Prije početka rušenja, razmotrite prirodni nagib stabla, položaj većih grana i smjer vjetra kako biste procijenili na koju će stranu stablo pasti.

   Nemojte rušiti stabla u razdoblju jakog vjetra ili obilnih padalina. Pričekajte s rezanjem dok opasnost ne prestane.

   Nemojte sjeći stabla koja imaju ekstremni nagib ili velika stabla koja imaju trule grane, labavu koru ili šuplja debla. Neka se ta stabla guraju ili vuku teškom opremom, a zatim ih izrežite.
5. Uklonite prljavštinu, kamenje, labavu koru, čavle, spajalice i žicu sa stabla.

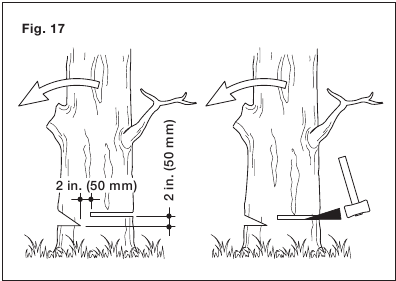

Zarezivanje podreza

Napravite zarez 1/3 promjera stabla, okomito na smjer pada, kao što je prikazano (slika 17).

Prvo napravite donji vodoravni zarez.

To će pomoći da se izbjegne priklještenje lanca pile ili vodilice kada se napravi drugi zarez.

Završni rez rušenja

1. Napravite završni rez rušenja najmanje 2 in. (50 mm) više od vodoravnog zareza, kao što je prikazano (slika 16). Držite završni rez rušenja paralelan s vodoravnim zarezom. Strateški postavite završni rez rušenja tako da ostane dovoljno drva da djeluje kao šarka. Drvo šarke sprječava uvijanje stabla i pad u pogrešnom smjeru. Nemojte rezati kroz šarku.
2. Kako se rušenje približava šarki, stablo bi trebalo početi padati. Ako postoji bilo kakva šansa da stablo neće pasti u željenom smjeru ili se može zanjihati unatrag i vezati lanac pile, prestanite rezati prije nego što se završi završni rez rušenja i upotrijebite klinove od drva, plastike ili aluminija kako biste otvorili rez i srušili stablo duž željene linije pada.
3. Kada stablo počne padati, uklonite motornu pilu iz reza, zaustavite motor, spustite motornu pilu, a zatim upotrijebite planirani put za povlačenje. Budite oprezni na padajuće grane iznad glave i pazite na svoje uporište.

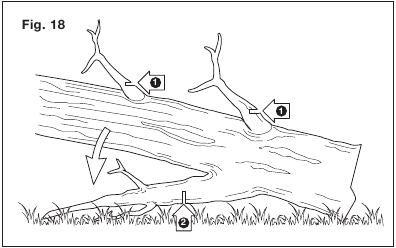

Orezivanje stabla

Orezivanje je postupak uklanjanja grana s srušenog stabla. Prilikom orezivanja ostavite veće donje grane da podupiru trupac od tla. Uklonite male grane u jednom rezu, kao što je prikazano (slika 18). Grane pod napetosti treba rezati odozdo prema gore kako bi se izbjeglo vezanje motorne pile.

Obratite posebnu pozornost na to gdje grane leže na tlu i prepoznajte sljedeće rizike:

1. grane mogu biti pod napetosti;
2. smjer u kojem će grana pasti tijekom rezanja može se razlikovati od onoga što ste očekivali;
3. stablo može biti nestabilno nakon što je grana odrezana.

Rezanje trupca

Rezanje je postupak u kojem se trupac reže na duljine. Važno je osigurati da je vaše uporište čvrsto i da je vaša težina ravnomjerno raspoređena na obje noge. Kada je to moguće, trupac treba podići i poduprijeti korištenjem grana, trupaca ili podmetača. Slijedite ove jednostavne upute za jednostavno rezanje:

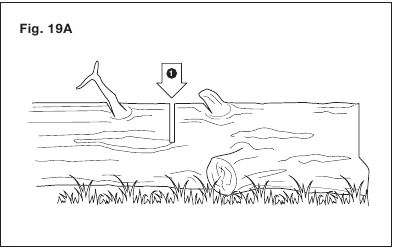

1. Kada je trupac poduprt cijelom svojom dužinom kao što je prikazano (slika 19A), reže se odozgo (preko).

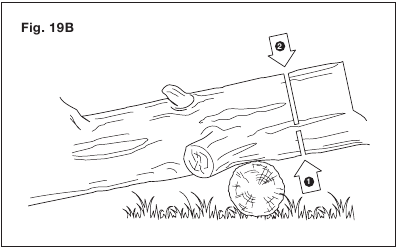

2. Kada je trupac poduprt na jednom kraju (slika 19B), izrežite 1/3 promjera s donje strane (ispod). Zatim napravite završni rez prekomjernim rezanjem kako biste se susreli s prvim rezom.

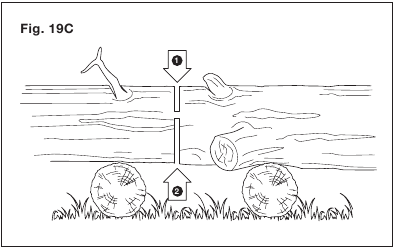

3. Kada je trupac poduprt na oba kraja (slika 19C), izrežite 1/3 promjera s vrha (preko). Zatim napravite završni rez podrezivanjem donje 2/3 kako biste se susreli s prvim rezom.

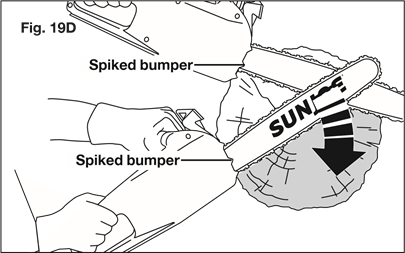

4. Lakše je piliti trupac pomoću nazubljenog odbojnika (slika 19D).

   • Udubite nazubljeni odbojnik u trupac i koristite ga kao osovinu. Režite lučnim pokretom kako bi šipka prodrla u drvo.
   • Ponovite nekoliko puta ako je potrebno, mijenjajući točku gdje sadite nazubljeni odbojnik.

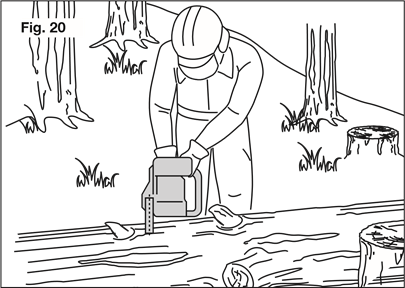

   • Prilikom rezanja na nagibu, uvijek stojite na uzbrdici trupca (slika 20). Prilikom rezanja kroz trupac, održavajte kontrolu otpuštanjem pritiska rezanja blizu kraja reza bez opuštanja stiska na ručkama motorne pile. Ne dopustite da lanac dođe u kontakt s tlom.

     Nakon završetka reza, pričekajte da se lanac pile zaustavi prije nego što pomaknete motornu pilu. Uvijek zaustavite motor prije prelaska sa stabla na stablo.

Kraj rada

Kada ste završili s radom:

• Isključite motor i iskopčajte uređaj iz izvora napajanja.
• Pričekajte da se lanac zaustavi i ostavite stroj da se ohladi.
• Uklonite sve tragove piljevine ili naslaga ulja s lanca.
• Ako ima previše prljavštine ili nakupina smole, rastavite lanac i stavite ga u posudu s odgovarajućim sredstvom za čišćenje. Zatim ga isperite čistom vodom i tretirajte odgovarajućim antikorozivnim sprejem prije ponovnog sastavljanja na stroj.
• Prije spremanja postavite zaštitnu navlaku na reznu letvu.

Ostavite motor da se potpuno ohladi prije spremanja motorne pile u bilo kakvo kućište.

Kako biste smanjili opasnost od požara, temeljito očistite stroj kako biste uklonili piljevinu, grane, lišće ili višak masnoće. Nikada ne ostavljajte posude s ostacima rezanja unutar prostora za pohranu.

Održavanje

Molimo kontaktirajte ovlaštenog Snow Joe^® + Sun Joe^® trgovca ili nazovite Snow Joe^® + Sun Joe^® korisnički servis na broj 1-866-SNOWJOE (1-866-766-9563) za sve radnje održavanja koje nisu predviđene u ovom priručniku. Svaka radnja izvedena u neovlaštenom servisu ili od strane nekvalificiranog osoblja potpuno će poništiti jamstvo.

Za vašu sigurnost i sigurnost drugih:

• Ispravno održavanje je ključno za održavanje izvorne učinkovitosti i sigurnosti stroja tijekom vremena.
• Držite sve matice, vijke i vijke zategnutima kako biste bili sigurni da je oprema u sigurnom radnom stanju.
• Nikada nemojte koristiti stroj s istrošenim ili oštećenim dijelovima. Oštećene dijelove treba zamijeniti, a nikada popravljati.
• Koristite samo originalne Snow Joe^® + Sun Joe^® zamjenske dijelove. Dijelovi koji nisu iste kvalitete mogu ozbiljno oštetiti opremu, ugroziti sigurnost i poništiti jamstvo.

Uvijek isključite jedinicu iz izvora napajanja prije izvođenja bilo kakvih podešavanja, održavanja ili popravaka na vašoj električnoj motornoj pili.

• Koristite zaštitne rukavice prilikom rukovanja vodilicom i lancem.
• Držite zaštitnu navlaku na vodilici, osim kada izravno intervenirate na vodilici ili lancu.
• Nikada ne odlažite ulja ili druge zagađujuće materijale na neovlaštena mjesta.

Hlađenje motora

Kako biste izbjegli pregrijavanje i oštećenje motora, uvijek održavajte otvore za hlađenje zraka čistima i bez piljevine i krhotina.

Napetost lanca

Provjerite napetost lanca prije korištenja pile kada je lanac hladan. Ispravna napetost hladnog lanca je kada nema labavosti na donjoj strani vodilice; lanac je pripijen, ali ga možete okretati rukom bez zapinjanja.

Tijekom normalnog rada pile, temperatura lanca će se povećati. Pogonske karike ispravno zategnutog toplog lanca visit će približno 0,050 inča (1,25 mm) izvan utora vodilice (slika 21). Imajte na umu da lanac zategnut dok je topao može biti previše zategnut nakon hlađenja. Provjerite "hladnu napetost" prije sljedeće uporabe. Lanac se mora ponovno zategnuti kad god ravni dijelovi pogonskih karika vise izvan utora vodilice (slika 21).

NAPOMENA: Novi lanac se obično rasteže. Često provjeravajte napetost lanca i ponovno ga zategnite po potrebi.

Matice i vijci

Povremeno provjerite jesu li sve matice i vijci sigurno zategnuti i jesu li ručke čvrsto pričvršćene.

Oštrenje lanca

Kako bi se osiguralo da motorna pila radi sigurno i učinkovito, ključno je da su rezni dijelovi dobro naoštreni. Preporuča se zamijeniti lanac kada izgubi sposobnost čistog i sigurnog rezanja. Međutim, moguće je naoštriti postojeći lanac ako se oštrenje pažljivo izvodi. Svaki rad na lancu i vodilici zahtijeva specifično iskustvo i poseban alat. Iz sigurnosnih razloga preporučujemo da kontaktirate ovlaštenog Snow Joe^® + Sun Joe^® trgovca ili nazovete Snow Joe^® + Sun Joe^® korisnički servis na broj 1-866-SNOWJOE (1-866-766-9563).

Oštrenje je potrebno kada:

• Piljevina izgleda kao prašina.
• Rezanje postaje teže.
• Rez nije ravan.
• Vibracije se povećavaju.

Ovlašteni servisni centar će naoštriti lanac pomoću odgovarajućih alata kako bi se osiguralo minimalno uklanjanje materijala i ravnomjerna oštrina na svim reznim rubovima.

Ako sami oštrite lanac, koristite posebne okrugle turpije s odgovarajućim promjerom ovisno o vrsti lanca (vidi "Tablica održavanja lanca"). Potrebna vam je određena razina vještine i iskustva kako biste izbjegli oštećenje reznih rubova.

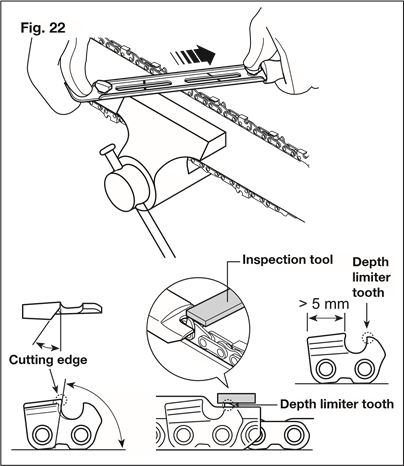

Naoštrite lanac na sljedeći način (slika 22):

• Čvrsto pričvrstite vodilicu, s montiranim lancem, u prikladna kliješta.
• Zategnite lanac ako je labav.
• Montirajte turpiju u vodilicu, a zatim je umetnite u zub pod stalnim kutom od reznog ruba.
• Oštrite nekoliko puta pokretom prema naprijed i ponovite to na svim reznim rubovima okrenutim u istom smjeru (desno ili lijevo).
• Za pomicanje lanca prema naprijed, koristite odvijač.
• Okrenite vodilicu u kliještima i ponovite na svim ostalim reznim rubovima.
• Provjerite da zub graničnika dubine ne strši dalje od alata za pregled i oturpijajte sve izbočene dijelove ravnom turpijom, zaokružujući rubove (slika 22).
• Nakon oštrenja, uklonite sve tragove turpijanja i prašine i podmažite lanac u uljnoj kupki. Zamijenite lanac kad god:
  • Duljina reznih rubova smanji se na 5 mm ili manje;
  • Postoji previše zazora između karika i zakovica.

Održavanje vodilice

Kada vodilica pokaže znakove istrošenosti, okrenite je na pili kako biste rasporedili istrošenost za maksimalni vijek trajanja vodilice. Perje ili neravnine na vodilicama su normalan proces istrošenosti vodilice. Takve nedostatke trebali biste izgladiti turpijom čim se pojave.

Zamijenite vodilicu s bilo kojim od sljedećih nedostataka:

• Istrošenost unutar vodilica koja omogućuje da lanac leži bočno
• Savijena vodilica
• Napuknute ili slomljene vodilice
• Raširene vodilice

Okrenite pilu, provjerite donju stranu vodilice i provjerite jesu li rupe za podmazivanje i utor lanca slobodni od nečistoća.

Zamjenske dijelove za vašu Sun Joe^® SWJ701E električnu motornu pilu možete kupiti naručivanjem putem interneta na snowjoe.com ili, za narudžbu telefonom, kontaktirajte Snow Joe^® + Sun Joe^® korisnički servis na broj 1-866-SNOWJOE (1-866-766-9563).

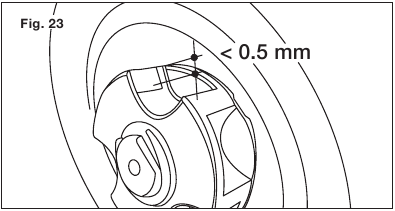

Lančanik lanca

Redovito provjeravajte stanje lančanika i zamijenite ga kada istrošenost premaši 0,5 mm (slika 23).

Nemojte montirati novi lanac s istrošenim lančanikom ili obrnuto.

Tablica održavanja lanca

Pogonske karike	Korak lanca		Debljina lanca		Promjer turpije
62	inči	mm	inči	mm	inči	mm
	3/8	9.5	0.050	1.3	5/32	4

Skladištenje

Nakon svake radne sesije, temeljito očistite stroj kako biste uklonili svu prašinu i krhotine i navucite navlaku preko vodilice. Popravite ili zamijenite sve neispravne dijelove na jedinici.

Skladištite stroj na suhom, zaključanom mjestu izvan dohvata djece.

Podrška

Ako vaša Sun Joe^® SWJ701E električna motorna pila zahtijeva servis ili održavanje, nazovite 1-866-SNOWJOE (1-866-766-9563) za pomoć.

Brojevi modela i serijski brojevi

Prilikom kontaktiranja tvrtke, ponovnog naručivanja dijelova ili dogovaranja servisa od ovlaštenog trgovca, morat ćete navesti broj modela i serijski broj, koji se mogu pronaći na naljepnici koja se nalazi na kućištu jedinice. Kopirajte ove brojeve u prostor predviđen u nastavku.

Rješavanje problema

Greška	Mogući uzrok	Rješenje
Motor se ne pokreće kada ga uključite	Kabel nije spojen na izvor napajanja	Provjerite je li kabel spojen na izvor napajanja
	Prekidač okidača nije operativan	Provjerite je li gumb sigurnosne brave potpuno pritisnut prije uključivanja prekidača okidača
	Produžni kabel nije spojen na utikač	Provjerite je li produžni kabel potpuno spojen na alat
	Produžni kabel ili kabel za napajanje oštećen	Popravite ili zamijenite oštećeni kabel
	Istrošene četkice motora	Četkice motora moraju se zamijeniti
Vodilica i lanac se zagrijavaju i dime	Napetost lanca je prevelika	Podesite napetost lanca
	Spremnik za ulje je prazan	Napunite spremnik uljem za lanac
	Lanac je postavljen unatrag	Okrenite lanac tako da rezači budu okrenuti u pravom smjeru
Motor radi, ali se lanac ne okreće	Napetost lanca je prevelika	Podesite napetost lanca
	Vodilica i lanac mogu biti oštećeni	Zamijenite lanac i vodilicu identičnim zamjenskim dijelom
Loša učinkovitost rezanja	Tupi lanac pile	Naoštrite ili zamijenite lanac pile
	Neispravna napetost lanca	Provjerite napetost lanca
	Lanac pile je neispravno postavljen	Provjerite orijentaciju lanca pile
Lanac skače s vodilice	Neispravna napetost lanca	Provjerite napetost lanca
Lanac radi s poteškoćama	Neispravna napetost lanca	Provjerite napetost lanca
