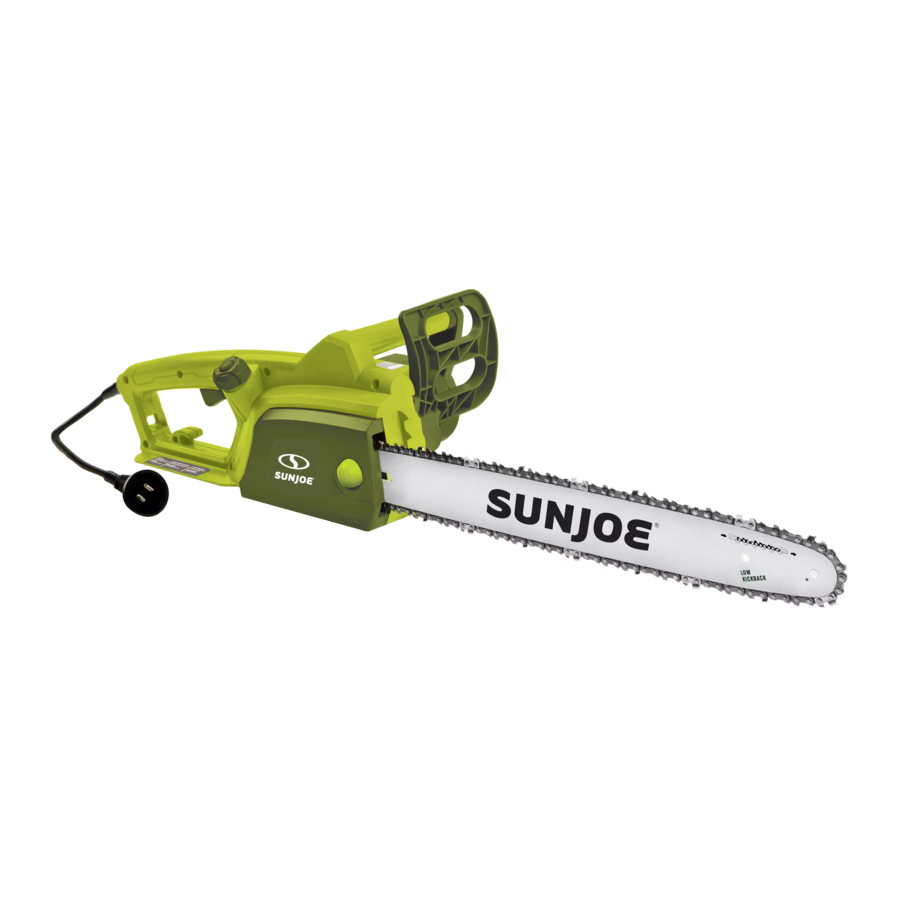

SunJoe SWJ701E - Elektromos láncfűrész kézikönyv

Biztonsági utasítások

Minden kezelőnek el kell olvasnia ezeket az utasításokat használat előtt

Olvassa el a kézikönyvben található összes utasítást. Tartsa ezt a kézikönyvet biztonságos helyen, hogy az információk mindig elérhetőek legyenek. Ha a berendezést másnak adja, győződjön meg róla, hogy mellékeli ezeket a használati utasításokat. Az alapvető biztonsági óvintézkedéseket mindig be kell tartani a tűz, az áramütés és a személyi sérülések kockázatának csökkentése érdekében.

Figyelje meg a személyi biztonsági figyelmeztető szimbólumot amelyet ebben a kézikönyvben arra használunk, hogy felhívjuk a figyelmet egy adott kezelési utasítással együtt megadott FIGYELMEZTETÉSRE. Ez azt jelenti, hogy a művelet különleges FIGYELMET, ÓVATOSSÁGOT és TUDATOSSÁGOT igényel.

Rendeltetésszerű használat

Ezt a gépet fák kivágására, darabolására és gallyazására, vagy olyan fa tárgyak vágására tervezték és gyártották, amelyek méretei megfelelnek a vágórúd képességeinek.

Helytelen használat

Bármilyen más, a fent említett alkalmazásoktól eltérő használat komoly veszélyt jelent a felhasználóra, és károsíthatja mind a szerszámot, mind a személyes tulajdonát. A helytelen használat példái közé tartozik, de nem korlátozódik:

• Sövényvágás;
• Faragás;
• Raklapok, ládák és különféle csomagolóanyagok darabolása;
• Bútorok vagy más, szögeket, csavarokat vagy más fém alkatrészeket tartalmazó anyagok darabolása;
• Húsvágás;
• A gép használata tárgyak emelésére, mozgatására vagy hasítására;
• A gép használata rögzített támasztékokhoz rögzítve.

A gép helytelen használata érvényteleníti a garanciát, mentesíti a gyártót minden felelősség alól, és a felhasználó ezért felelős minden kárért vagy sérülésért, amelyet önmaga vagy mások szenvednek el.

Általános biztonság

Elektromos kerti szerszámok használatakor mindig be kell tartani az alapvető biztonsági óvintézkedéseket a tűz, az áramütés és a személyi sérülések kockázatának csökkentése érdekében, beleértve a következőket:

1. Tartsa a védőburkolatokat a helyükön – A védőburkolatokat rendszeresen ellenőrizni kell, hogy megfelelően vannak-e felszerelve és megfelelő működési állapotban vannak-e.
2. Távolítsa el a beállító kulcsokat és csavarkulcsokat – Ellenőrizze, hogy a beállító csavarkulcsokat eltávolították-e a fűrészről, mielőtt bekapcsolná.
3. Tartsa a munkaterületet tisztán és jól megvilágítva – Minden vágási munkamenet után tisztítsa meg a munkaterületet az ágaktól és gallyaktól. A zsúfolt területek balesetekhez vezetnek.
4. Kerülje a veszélyes körülményeket – Ne használja ezt a gépet esős, viharos, párás vagy nedves helyen. Ne üzemeltesse a készüléket gáznemű vagy robbanásveszélyes környezetben. Az ilyen egységek motorjai általában szikráznak, és a szikrák meggyújthatják a gőzöket.
5. Ne használja a láncfűrészt esőben.
6. Tartsa távol a bámészkodókat és a gyermekeket – Minden bámészkodót, beleértve a gyermekeket és a háziállatokat, biztonságos távolságban kell tartani a munkaterülettől.
7. Ne erőltesse a szerszámot – Hatékonyan és biztonságosan végzi a munkát, ha azon a sebességen használják, amelyre tervezték.
8. Használja a megfelelő szerszámot – Ne erőltesse a szerszámot vagy bármilyen tartozékot, hogy olyan munkát végezzen, amelyre nem tervezték.
9. Viseljen megfelelő ruházatot – Ne viseljen laza ruházatot vagy ékszereket, mert ezek beakadhatnak a mozgó alkatrészekbe. Nagy teherbírású gumikesztyűk, csúszásmentes lábbelik és testhezálló ruházat használata javasolt, ha elektromos kéziszerszámokkal dolgozik a szabadban.
10. Viseljen védő hajhálót a hosszú haj megtartásához.
11. Mindig viseljen védőszemüveget és fülvédőt a szem és a fül védelme érdekében – A hétköznapi szemüvegek csak ütésálló lencsékkel rendelkeznek, és nem nyújtanak ugyanolyan védelmet, mint a védőszemüvegek.
12. Viseljen arc- vagy pormaszkot – Ha a vágási művelet poros, ajánlott olyan arc- vagy pormaszk használata, amelyet kifejezetten a mikroszkopikus részecskék kiszűrésére terveztek.
13. Ne nyúljon túl – Mindig tartsa meg a megfelelő lábtartást és egyensúlyt.
14. Karbantartsa a szerszámokat gondosan – Tartsa a szerszámokat élesen és tisztán a legjobb és legbiztonságosabb teljesítmény érdekében. Kövesse a kenésre és a tartozékok cseréjére vonatkozó utasításokat.
15. Válassza le a szerszámot – Használaton kívül, szervizelés előtt, szállításkor vagy a lánc vagy más tartozékok cseréjekor válassza le a láncfűrészt az áramforrásról.
16. Csökkentse a véletlen indítás kockázatát – Győződjön meg arról, hogy a kapcsoló OFF (ki) állásban van, mielőtt a szerszámot áramforráshoz csatlakoztatná.
17. Használjon ajánlott tartozékokat – Az ajánlott tartozékokért tekintse meg a használati útmutatót. A nem megfelelő tartozékok használata sérülésveszélyt okozhat.
18. Ellenőrizze a sérült alkatrészeket – Minden használat előtt javítsa meg vagy cserélje ki a sérült védőburkolatot vagy alkatrészt. Ezenkívül ellenőrizze a mozgó alkatrészek beállítását, a mozgó alkatrészek szorulását, az alkatrészek törését és minden egyéb olyan körülményt, amely befolyásolhatja a szerszám működését.
19. Soha ne hagyja a szerszámot felügyelet nélkül, amíg az működik – Kapcsolja ki az áramot a tápkábel közvetlen kihúzásával a konnektorból. Ne hagyja el a fűrészt, amíg a vágórúd teljesen le nem áll.
20. Kerülje a véletlen indítást – Ne hordozza a láncfűrészt az ujjával a kapcsolón.
21. Ne fogja meg a szabadon lévő vágóélét vagy vágóéleit a fűrész felvételekor vagy tartásakor – Használaton kívül feltétlenül helyezze a vágórudat a védőburkolatába.
22. Maradjon éber – Figyelje, mit csinál. Használja a józan eszét. Ne használja a láncfűrészt, ha fáradt.
23. Tárolja a használaton kívüli szerszámot beltérben – Ha a készülékeket nem használják, azokat beltérben, száraz és magas vagy zárt helyen kell tárolni, gyermekek elől elzárva.

A szerszám használata során keletkező por és törmelék vegyi anyagokat tartalmazhat, amelyekről Kalifornia állam tudomása szerint rákot és születési rendellenességeket vagy más reproduktív károsodást okoznak. Néhány példa ezekre a vegyi anyagokra:

• Műtrágyákban található vegyi anyagok
• Rovarirtókban, gyomirtókban és növényvédő szerekben található vegyületek
• Arzén és króm vegyileg kezelt faanyagból

Az ezen vegyi anyagoknak való kitettség kockázata változó, és attól függ, hogy milyen gyakran végzi ezt a típusú munkát. A kitettség csökkentése érdekében dolgozzon jól szellőző helyen, és használjon jóváhagyott biztonsági felszerelést, például olyan pormaszkot, amelyet kifejezetten a mikroszkopikus részecskék kiszűrésére terveztek.

Láncfűrész használata és karbantartása

Őrizze meg az összes figyelmeztetést és utasítást a jövőbeni felhasználás céljából. A figyelmeztetésekben szereplő "elektromos kéziszerszám" kifejezés az elektromos láncfűrészre vonatkozik.

Állítsa le a főkapcsolót, és húzza ki az áramforrást, mielőtt beállítaná, ellenőrizné, szervizelné vagy tisztítaná az elektromos kéziszerszámot, amikor tartozékokat cserél, vagy ha bármilyen más veszélyes körülmény áll fenn. Minden karbantartási feladatot azután kell elvégezni, hogy az elektromos kéziszerszám forgó alkatrészei teljesen leálltak. Az ilyen megelőző biztonsági intézkedések csökkentik az elektromos kéziszerszám véletlen beindításának kockázatát.

1. Ne erőltesse az elektromos kéziszerszámot. Használja a megfelelő elektromos kéziszerszámot az alkalmazásához. A megfelelő elektromos kéziszerszám jobban fog teljesíteni, kisebb a személyi vagy mechanikai sérülés valószínűsége, ha azon a sebességen használják, amelyre tervezték.
2. Ne használja az elektromos kéziszerszámot, ha a kapcsoló nem kapcsolja be és ki. Minden olyan elektromos kéziszerszám, amelyet nem lehet a kapcsolóval vezérelni, veszélyes, és meg kell javítani.
3. Húzza ki a készüléket az áramforrásból, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja az elektromos kéziszerszámot. Az ilyen megelőző biztonsági intézkedések csökkentik az elektromos kéziszerszám véletlen beindításának kockázatát.
4. Tárolja a használaton kívüli elektromos kéziszerszámokat beltérben, száraz, zárt helyen, gyermekek elől elzárva. Ne engedje, hogy bárki, aki nem ismeri az elektromos kéziszerszámot vagy ezeket az utasításokat, hozzáférjen a géphez. Az elektromos kéziszerszámok veszélyesek a képzetlen felhasználók kezében.
5. Karbantartsa az elektromos kéziszerszámokat gondosan a biztonságos működés és az optimális teljesítmény érdekében. Tartsa a fogantyúkat szárazon, tisztán, olaj- és zsírmentesen. Ellenőrizze a mozgó alkatrészek helytelen beállítását vagy akadályozását, az alkatrészek törését és minden egyéb olyan körülményt, amely befolyásolhatja az elektromos kéziszerszám működését. Ha sérülést talál, használat előtt javíttassa meg az elektromos kéziszerszámot. Sok balesetet a rosszul karbantartott elektromos kéziszerszámok okoznak.
6. Tartsa a vágószerszámokat élesen és tisztán. A megfelelően karbantartott, éles vágóélekkel rendelkező vágószerszámok kevésbé valószínű, hogy elakadnak, és könnyebben vezérelhetők.
7. Használja az elektromos kéziszerszámot és a tartozékokat ezen utasításoknak megfelelően, és feltétlenül vegye figyelembe a munkakörülményeket és az elvégzendő munkát. Az elektromos kéziszerszám használata a rendeltetésétől eltérő műveletekhez veszélyes helyzetet eredményezhet.
8. A mozgó alkatrészek kockázatot jelentenek. Tartsa távol az arcát, a haját, a ruházatát, a kezét és a lábát minden mozgó alkatrésztől. Minden védőburkolatot és biztonsági tartozékot megfelelően fel kell szerelni az elektromos kéziszerszám használata előtt. Kapcsolja ki és húzza ki az akkumulátort, mielőtt a fogantyúkon és a kapcsolón kívül bármilyen más alkatrészhez érne.

Elektromos biztonság

Az áramütés SÚLYOS SÉRÜLÉST vagy HALÁLT okozhat. Tartsa be ezeket a figyelmeztetéseket: Ne engedje, hogy az elektromos láncfűrész bármely része vízzel érintkezzen működés közben. Ha a készülék kikapcsolt állapotban nedves lesz, törölje szárazra a bekapcsolás előtt. Csak UL-, CSA- vagy ETL-besorolású hosszabbítót használjon kültéri, minden időjárási körülményhez. Ne használjon 30 m-nél hosszabb hosszabbítót. Ne érintse meg a készüléket vagy a csatlakozóját nedves kézzel, vagy miközben vízben áll. A gumicsizma viselése némi védelmet nyújt.
HOSSZABBÍTÓ TÁBLÁZAT
Hosszabbító hossza	Akár 15 m	+15 m - 30 m
Vezetékvastagság (A.W.G.):	14	12

1. Áramszivárgás-védőkapcsolót (GFCI) kell biztosítani az elektromos láncfűrészhez használt áramkör(ök)ön vagy aljzat(ok)on. A dugaszolóaljzatok beépített GFCI-védelemmel kaphatók, és használhatók a biztonság érdekében.
2. Győződjön meg arról, hogy a hálózati feszültség megegyezik a készülék adattábláján feltüntetett értékkel. A nem megfelelő feszültség használata károsíthatja a motort és sérülést okozhat a felhasználónak.
3. Az áramütés elkerülése érdekében csak kültéri használatra alkalmas hosszabbítóval használja, például SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A vagy SJTOW-A.
   Használat előtt ellenőrizze, hogy a hosszabbító jó állapotban van-e. Hosszabbító használatakor ügyeljen arra, hogy a termék áramfelvételéhez elegendő vastagságú legyen. Az alulméretezett kábel feszültségesést okoz, ami teljesítményvesztéshez és túlmelegedéshez vezet.
4. Az áramütés kockázatának csökkentése érdekében ez a készülék polarizált dugóval rendelkezik (azaz az egyik penge szélesebb, mint a másik). Ezt a készüléket csak polarizált UL-, CSA- vagy ETL-listás, kültéri, minden időjárási körülményhez ajánlott hosszabbítóval használja.
   A készülék dugója csak egyféleképpen illeszkedik a polarizált hosszabbítóba. Ha a készülék dugója nem illeszkedik teljesen a hosszabbítóba, fordítsa meg a dugót. Ha a dugó továbbra sem illeszkedik, szerezzen be egy megfelelő polarizált hosszabbítót. A polarizált hosszabbítóhoz polarizált fali aljzatot kell használni. A hosszabbító dugója csak egyféleképpen illeszkedik a polarizált fali aljzatba. Ha a dugó nem illeszkedik teljesen a fali aljzatba, fordítsa meg a dugót. Ha a dugó továbbra sem illeszkedik, forduljon szakképzett villanyszerelőhöz a megfelelő fali aljzat felszereléséhez. Semmilyen módon ne módosítsa a készülék dugóját, a hosszabbító aljzatát vagy a hosszabbító dugóját.
5. Annak megakadályozására, hogy a készülék vezetéke működés közben leváljon a hosszabbítóról, használja a beépített hosszabbító rögzítő kampót és/vagy kössön egy csomót az 1. táblázatban látható módon.
   1. táblázat. A hosszabbító rögzítésének módja

6. Ne rongálja a vezetéket. Soha ne húzza a láncfűrészt a vezetéknél fogva, és ne rántsa meg a vezetéket, hogy kihúzza a dugaszolóaljzatból. Tartsa távol a vezetéket hőtől, olajtól és éles szélektől.

Kettős szigetelésű készülékek

A kettős szigetelésű készülékekben a földelés helyett két szigetelési rendszer van. A kettős szigetelésű készülékeken nincs földelés, és nem is szabad földelést hozzáadni a készülékhez. A kettős szigetelésű készülékek szervizelése rendkívüli gondosságot és a rendszer ismeretét igényli, és csak a Snow Joe^® + Sun Joe^® hivatalos márkakereskedőjének szakképzett szervizszemélyzete végezheti. A kettős szigetelésű készülékek cserealkatrészeinek azonosnak kell lenniük a kicserélt alkatrészekkel. A kettős szigetelésű készülékeken a "Double Insulation" (Kettős szigetelés) vagy "Double Insulated" (Kettősen szigetelt) felirat szerepel. A szimbólum (négyzet a négyzetben) szintén szerepelhet a készüléken.

KETTŐS SZIGETELÉS: FÖLDELÉS NEM SZÜKSÉGES. SZERVIZELÉS KOR CSAK AZONOS CSEREALKATRÉSZEKET HASZNÁLJON.

Ez az elektromos láncfűrész kettős szigetelésű, így nincs szükség külön földelő rendszerre. Csak azonos cserealkatrészeket használjon. A kettős szigetelésű készülékek szervizelése előtt olvassa el az utasításokat. Ezt a láncfűrészt csak a jelen kézikönyvben leírtak szerint használja.

Szerviz

• A szerszámgépet a Snow Joe^® + Sun Joe^® hivatalos márkakereskedőjének szakképzett szervizszemélyzetével javíttassa, kizárólag azonos cserealkatrészek felhasználásával, vagy hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon. Ezzel biztosítható a szerszámgép biztonságának megőrzése.

Láncfűrész biztonsági figyelmeztetések

• Tartsa távol a test minden részét a fűrészlánctól, amikor a láncfűrész működik. A láncfűrész beindítása előtt győződjön meg arról, hogy a fűrészlánc nem érintkezik semmivel. A láncfűrész működtetése közbeni egy pillanatnyi figyelmetlenség a ruházat vagy a test belegabalyodását okozhatja a fűrészláncba.
• A láncfűrészt mindig a jobb kezével a hátsó fogantyúnál, a bal kezével pedig az első fogantyúnál fogja. A láncfűrész fordított kézbeállítással történő tartása növeli a személyi sérülés kockázatát, és soha nem szabad megtenni.
• Viseljen védőszemüveget és hallásvédőt. Ha a láncfűrészt minden nap normál körülmények között használja, akkor 85 dB (A) vagy annál nagyobb zajszintnek lehet kitéve. További védőfelszerelés a fej, a kéz, a láb és a lábfej számára ajánlott. A megfelelő védőruházat csökkenti a repülő törmelék okozta személyi sérüléseket vagy a fűrészlánccal való véletlen érintkezést.
• Ne működtesse a láncfűrészt fán. A láncfűrész fán való működtetése személyi sérülést okozhat.
• Mindig tartsa meg a megfelelő lábtartást, és csak akkor működtesse a láncfűrészt, ha szilárd, biztonságos és vízszintes felületen áll. A csúszós vagy instabil felületek, például a létrák egyensúlyvesztést vagy a láncfűrész feletti uralom elvesztését okozhatják.
• Ha feszültség alatt lévő ágat vág, legyen óvatos a visszacsapódással szemben. Amikor a fa rostjaiban lévő feszültség kioldódik, a rugóterhelésű ág megütheti a kezelőt és/vagy kikerülhet a láncfűrész az irányítás alól.
• Legyen rendkívül óvatos a bozót és a csemeték vágásakor. A vékony anyag beakadhat a fűrészláncba, és felcsapódhat Ön felé, vagy kibillentheti az egyensúlyából.
• A láncfűrészt az első fogantyúnál fogva, kikapcsolt állapotban és a testétől távolabb vigye. A láncfűrész szállításakor vagy tárolásakor mindig szerelje fel a vágórúd burkolatát. A láncfűrész megfelelő kezelése csökkenti a mozgó fűrészlánccal való véletlen érintkezés valószínűségét.
• Kövesse a kenésre, a láncfeszességre és a tartozékok cseréjére vonatkozó utasításokat. A nem megfelelően megfeszített vagy rosszul kent lánc eltörhet, vagy növelheti a visszarúgás esélyét.
• Tartsa a fogantyúkat szárazon, tisztán, olaj- és zsírmentesen. A zsíros, olajos fogantyúk csúszósak, és az irányítás elvesztését okozhatják.
• Csak fát vágjon. Ne használja a láncfűrészt más célra. Ne használja például a láncfűrészt műanyag, falazat vagy nem fából készült építőanyagok vágására. A láncfűrész ilyen helytelen használata súlyos károkat okozhat Önnek és a szerszámának.

A visszarúgás okai és megelőzése

Visszarúgás akkor fordulhat elő, ha a vezetőrúd orra vagy vége egy tárgyhoz ér, vagy ha a fa bezáródik, és becsípi a fűrészláncot a vágásba. A hegy érintkezése egyes esetekben hirtelen fordított reakciót okozhat, felrúgva és visszarúgva a vezetőrudat a kezelő felé.

A fűrészlánc becsípése a vezetőrúd tetejénél a vezetőrudat gyorsan visszalökheti a kezelő felé.

Ezen reakciók bármelyike a fűrész feletti uralom elvesztését okozhatja, ami súlyos személyi sérülést okozhat. Ne hagyatkozzon kizárólag a fűrészbe épített biztonsági berendezésekre.

Láncfűrész-felhasználóként több lépést is meg kell tennie annak érdekében, hogy a vágási munkák baleset- és sérülésmentesek legyenek.

A visszarúgás a szerszám helytelen használatának és/vagy a helytelen kezelési eljárásoknak vagy körülményeknek az eredménye, és a megfelelő óvintézkedések megtételével elkerülhető, az alábbiak szerint:

• Tartson szilárdan (a jobb kezével a hátsó fogantyún, a bal kezével pedig az első fogantyún, a hüvelyk- és mutatóujjaival átfogva a megfelelő fogantyúkat), és helyezze el a testét és a karjait úgy, hogy ellen tudjon állni a visszarúgó erőknek. A visszarúgó erők a kezelő által szabályozhatók, ha megfelelő óvintézkedéseket tesznek. Ne engedje el a láncfűrészt.
• Ne nyúljon túl, és ne vágjon vállmagasság felett. Ez segít megelőzni a nem szándékos hegyérintkezést, és jobb irányítást tesz lehetővé a láncfűrész felett váratlan helyzetekben.
• Csak a gyártó által meghatározott csere rudakat és láncokat használjon. A helytelen csere rudak és láncok lánctörést és/vagy visszarúgást okozhatnak.
• Kövesse a gyártó élezési és karbantartási utasításait a fűrészlánchoz. A mélységmérő magasságának csökkentése fokozott visszarúgáshoz vezethet.
• Mindig tartsa be a biztonsági előírásokat, és kövesse a helyes fűrészelési technikákat.
• Biztosítsa a láncfűrész biztonságos szállítását. Bármikor, amikor a gépet kezelni vagy szállítani kell, a következőket kell tennie:
  • Kapcsolja ki a motort, várja meg, amíg a lánc leáll, és kapcsolja be a láncféket;
  • Szerelje fel a vezetőrúd fedelét;
  • Fogja meg a gépet a kézi fogantyúkkal, és helyezze a rudat a működés során használt iránnyal ellentétes irányba.
    Ha járművel szállítja a gépet, rögzítse szilárdan, és helyezze el úgy, hogy ne jelentsen veszélyt az utasokra.
• Az első fa kivágása vagy gallyazása előtt győződjön meg arról, hogy:
  • Ön kifejezetten képzett az ilyen típusú berendezések használatára;
  • Gondosan elolvasta a jelen kézikönyvben található biztonsági előírásokat és használati utasításokat;
  • Először a földön lévő rönkökön vagy a bakokra/fűrészasztalokra rögzített rönkökön gyakoroljon, hogy megismerje a gépet és a megfelelő vágási technikákat.

Biztonsági láncfék

Visszarúgás esetén a bal kezével kapcsolja be a láncféket a biztonsági láncfék kar '0' állásba (A. ábra) történő mozgatásával. Ez azonnal leállítja a láncot.

A láncfék működését minden használat előtt ellenőrizni kell.

A láncfék visszaállításához válassza le a szerszámot a hálózati áramról, és pattintsa vissza a láncféket (a kezelő felé) az '1' állásba (A. ábra). Újraindítás előtt ellenőrizze újra a lánc feszességét.

Védelem a környezeti hatásoktól

1. Viseljen megfelelő munkaruhát. Viseljen védőszemüveget.
2. Óvja elektromos kéziszerszámát a nedvességtől és az esőtől. A nedvesség és az eső veszélyes elektromos és motor károsodást okozhat.
3. Ne használja az elektromos kéziszerszámot gőzök és gyúlékony folyadékok közelében.
4. Az elektromos kéziszerszámot csak száraz körülmények között és 10°C-40°C (50°F-104°F) környezeti hőmérsékleten használja.
5. Az elektromos kéziszerszámot csak száraz helyen, 10°C-40°C (50°F-104°F) környezeti hőmérsékleten tárolja. Óvja az elektromos kéziszerszámot a páratartalomtól és a közvetlen napfénytől.

Biztonsági szimbólumok

Az alábbi táblázat a terméken megjelenő biztonsági szimbólumokat ábrázolja és írja le. Olvassa el, értse meg és kövesse a gépen található összes utasítást az összeszerelés és üzemeltetés megkezdése előtt.

Szimbólumok	Leírások
	OLVASSA EL A KEZELÉSI ÚTMUTATÓ(KA)T – Olvassa el, értse meg és kövesse a felhasználói kézikönyv(ek)ben található összes utasítást az összeszerelés és üzemeltetés megkezdése előtt.
	BIZTONSÁGI FIGYELMEZTETÉS – Óvintézkedést, figyelmeztetést vagy veszélyt jelez.
	Ne tegye ki a készüléket esőnek vagy nedves körülményeknek.
	FORGÓ PENGÉK – Tartsa távol a kezét és a lábát a nyílásoktól, amíg a fűrész működik.
	Kerülje el, hogy a vezetőlemez hegye bármilyen tárggyal érintkezzen. A hegy érintkezése a vezetőlemez hirtelen felfelé és hátrafelé mozgását okozhatja, ami súlyos sérülést okozhat a felhasználónak.
	KIKAPCSOLNI! Tisztítás vagy karbantartási ellenőrzések elvégzése előtt húzza ki a dugót a konnektorból.
	A forgó alkatrész a gép kikapcsolása után még néhány másodpercig folyamatosan forog.
	Tartsa távol a bámészkodókat és a gyermekeket biztonságos távolságban.
	VISELJEN SZEM- ÉS HALLÁSVÉDŐT – A sérülések elleni védelem érdekében viseljen fültokot és védőszemüveget.
	A gép használatakor és a törmelék kezelésekor viseljen védőkesztyűt és csúszásmentes lábbelit.
	A vágófogak helyes iránya.
	A láncfűrész használatakor mindig két kezet kell használni.
	KIKAPCSOLNI! Ha a kábel sérült vagy elvágott, azonnal húzza ki a dugót a konnektorból.
	Dupla szigetelés.

Ismerje meg az elektromos láncfűrészét

Az elektromos láncfűrész használata előtt figyelmesen olvassa el a használati útmutatót és a biztonsági szabályokat. Hasonlítsa össze az alábbi ábrát a tényleges egységgel, hogy megismerje a különböző kezelőszervek és beállítások helyét. Őrizze meg ezt a kézikönyvet későbbi felhasználás céljából.

1. Készülékkábel
2. Hátsó fogantyú
3. Olajtartály sapka
4. Első fogantyú
5. Biztonsági láncfék kar
6. 18 hüvelykes vágólánc
7. Vezetőlemez orrkerék
8. 18 hüvelykes vezetőlemez
9. Végfedél anya dekoratív sapkával
10. Lánckerék/lánc végfedél
11. Olajszintjelző ablak
12. Kioldó kapcsoló
13. Biztonsági zár gomb
14. Hosszabbító kábel rögzítő horog
15. Vágórúd hüvely

Műszaki adatok

Névleges feszültség: 120V ~ 60 Hz

Teljesítmény: 14A

Üresjárati fordulatszám: 8000 ford./perc

Rúd/lánc hossza: 18 hüvelyk (45,7 cm)

Maximális vágási vastagság: 17,5 hüvelyk (44,5 cm)
Ajánlott: 16,5 hüvelyk (42 cm)

Olajtartály kapacitása: 3 fl oz (90 ml)

Lánc sebessége: 47,6 ft/s (14,5 m/s)

Nettó súly: 10,6 lbs (4,8 kg)

Kicsomagolás

A karton tartalma

• • Elektromos láncfűrész
• • 18 hüvelykes (45,7 cm) vágólánc
• • 18 hüvelykes (45,7 cm) vezetőlemez
  • Kétvégű hatlapfejű kulcs/pengés csavarhúzó
  • Vágórúd hüvely
  • Kézikönyv regisztrációs kártyával

1. Óvatosan vegye ki a láncfűrészt, és ellenőrizze, hogy a fenti elemek mindegyike megvan-e.
2. Gondosan vizsgálja meg a terméket, hogy megbizonyosodjon arról, hogy a szállítás során nem történt-e törés vagy sérülés. Ha sérült vagy hiányzó alkatrészeket talál, NE vigye vissza a készüléket az üzletbe. Kérjük, hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.
   MEGJEGYZÉS: Ne dobja ki a szállítókartont és a csomagolóanyagot, amíg nem áll készen az új elektromos láncfűrész használatára. A csomagolás újrahasznosítható anyagokból készül. A helyi előírásoknak megfelelően ártalmatlanítsa ezeket az anyagokat.

A berendezés és a csomagolóanyag nem játék. Ne engedje, hogy gyermekek játsszanak műanyag zacskókkal, fóliákkal vagy apró alkatrészekkel. Ezeket a tárgyakat le lehet nyelni, és fulladásveszélyt jelenthetnek!

Összeszerelés

Mindig viseljen vastag védőkesztyűt a vezetőlemez és a lánc kezelésekor. A vezetőlemezt és a láncot nagyon óvatosan szerelje fel, hogy ne rontsa a gép biztonságát és hatékonyságát. Ha kétségei vannak, forduljon egy hivatalos Snow Joe^® + Sun Joe^® márkakereskedőhöz, vagy hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.

A kicsomagolást és az összeszerelést sík és stabil felületen kell elvégezni, megfelelő helyet biztosítva a gép és a csomagolása mozgatásához.

Soha ne indítsa be a motort a vezetőlemez, a lánc és a végburkolat felszerelése előtt. Ezen alkatrészek nélkül a kuplung/lánckerék lerepülhet vagy felrobbanhat, ami a felhasználót potenciálisan súlyos sérüléseknek teheti ki.

A súlyos személyi sérülések elkerülése érdekében olvassa el és értse meg az összes mellékelt biztonsági utasítást.

Bármilyen karbantartás elvégzése előtt győződjön meg arról, hogy a szerszám ki van húzva az áramforrásból. Ennek a figyelmeztetésnek a figyelmen kívül hagyása súlyos személyi sérülést okozhat.

A vezetőlemez és a lánc felszerelése

Szükséges eszközök és kellékek:

• Kétvégű imbuszkulcs/lapos csavarhúzó (mellékelve)
• Vastag munkakesztyű

MEGJEGYZÉS: A vezetőlemez és a lánc cseréjekor csak azonos cserealkatrészeket használjon. Győződjön meg arról, hogy a láncfűrész le van választva az áramforrásról, mielőtt folytatná a telepítést.

1. A mellékelt lapos csavarhúzóval távolítsa el a végfedél anyacsavar sapkáját a lánc/lánckerék végfedeléről, hogy szabaddá tegye a végfedél anyacsavarját (1. ábra).

2. A mellékelt imbuszkulccsal csavarja ki a végfedél anyacsavarját, és távolítsa el a lánc/lánckerék végfedelét (1. ábra).
3. Fektesse ki az új fűrészláncot egy hurokba, és egyenesítse ki az esetleges töréseket. A FOGAK ÉLES OLDALÁNAK ÖNTŐL EL KELL FORDULNIA, ÉS A VEZETŐLEMEZEN JELZETT LÁNCMOZGÁS IRÁNYÁBA KELL ÁLLNIA. Ha a fogak hátrafelé néznek, fordítsa meg a hurkot (2. ábra).

4. A hegyénél kezdve szerelje be a lánchajtó szemeket a lemez hornyába, és hagyjon egy hurkot a lemez hátulján. A lánc lazán illeszkedik, amíg a lánckerékre nem kerül (3. ábra).

   MEGJEGYZÉS: Győződjön meg a lánc irányáról. Ha a lánc fordítva van felszerelve, a fűrész rendellenesen vibrál, és nem vág.
5. Tartsa a láncot a helyén a lemezen, és helyezze a hurkot a lánckerék köré. Illessze a lemezt a rögzítőfelülethez úgy, hogy a lemezcsapok a lemez hosszú nyílásában legyenek, és a beállítócsap a láncfeszítő csap furatában legyen (4. ábra).

   MEGJEGYZÉS: Ha a beállítócsap nem éri el a láncfeszítő csap furatát, forgassa el a láncfeszítő csavart az óramutató járásával ellentétes irányba, amíg a csap furata egy vonalba nem kerül a beállítócsappal (5. ábra).

6. Miközben a lemezt és a láncot a rögzítőfelülethez szorítja, állítsa be a lánc feszességét a mellékelt lapos csavarhúzóval a láncfeszítő csavarral. Forgassa el a láncfeszítő csavart az óramutató járásával megegyező irányba a lánc meghúzásához, vagy az óramutató járásával ellentétes irányba a lánc meglazításához (5. ábra).
7. Helyezze vissza a lánc/lánckerék végfedelét úgy, hogy először a hátsó fület helyezi a hátsó fül nyílásába, és helyezze a fedelet a lemez vége fölé. Húzza meg kézzel a végfedél anyacsavarját; hagyja a lemezt elég lazán ahhoz, hogy kissé elmozduljon a feszesség beállításához (6. ábra).

8. Távolítsa el a láncból a lazaságot úgy, hogy a láncfeszítő csavart az óramutató járásával megegyező irányba forgatja, amíg a lánc szorosan nem illeszkedik a lemezhez, és a hajtószemek a lemez hornyában vannak (7. ábra).

   MEGJEGYZÉS: A lánc akkor van megfelelően megfeszítve, ha a vezetőlemez alján nincs lógás; a lánc szoros, de kézzel elforgatható kötés nélkül. A láncfeszítésről további információt a karbantartási részben talál.
9. Húzza meg teljesen a végfedél anyacsavarját az imbuszkulccsal (6. ábra), majd helyezze vissza a végfedél anyacsavar sapkáját a lánc/lánckerék végfedelének rögzítéséhez.

MEGJEGYZÉS: Ha a lánc túl szoros, nem fog forogni. Lazítsa meg kissé a végfedél anyacsavarját, és forgassa el a láncfeszítőt 1/4 fordulattal az óramutató járásával ellentétes irányba. Emelje fel a vezetőlemez hegyét, és húzza meg újra a végfedél anyacsavarját. Győződjön meg arról, hogy a lánc kézzel elforgatható kötés nélkül.

MEGJEGYZÉS: Az új lánc hajlamos a nyúlásra; gyakran ellenőrizze a lánc feszességét, és szükség szerint állítsa be a feszességet.

A vezetőlemez és a lánc cseréje

1. Válassza le a láncfűrészt az áramforrásról.
2. A kétvégű imbuszkulccsal/lapos csavarhúzóval távolítsa el a végfedél anyacsavar sapkáját, majd csavarja ki a végfedél anyacsavarját a lánc/lánckerék végének eltávolításához (1. ábra).
3. Távolítsa el a vágólemezt és a láncot a rögzítőfelületről (8. ábra).

4. Távolítsa el a régi láncot a lemezről.
5. Az új fűrészlánc megfelelő elhelyezéséhez és felszereléséhez kövesse a "A vezetőlemez és a lánc felszerelése" című rész 3–9. lépéseit.

Felkészülés a munkára

A gép ellenőrzése

Mielőtt bármilyen ellenőrzést, beállítást, javítást vagy karbantartást végezne a gépen, győződjön meg arról, hogy az egység nincs csatlakoztatva az áramforráshoz.

A munka megkezdése előtt kérjük, hogy:

• Ellenőrizze, hogy a gépen és a vezetőlemezen lévő összes csavar szorosan meg van-e húzva;
• Ellenőrizze, hogy a lánc megfelelően van-e megfeszítve, megfelelően van-e élezve, és nincsenek-e rajta sérülés jelei;
• Ellenőrizze, hogy a kézi fogantyúk és a védőeszközök tiszták és szárazak-e, megfelelően vannak-e felszerelve és biztonságosan rögzítve vannak-e a gépre;
• Ellenőrizze, hogy a láncfék hatékonyan működik-e;
• Ellenőrizze, hogy a kioldókapcsoló és a biztonsági gomb túlzott erő nélkül szabadon mozog-e, és automatikusan és gyorsan visszatér-e semleges helyzetébe;
• Ellenőrizze, hogy a kioldókapcsoló zárva marad-e, amíg a biztonsági gombot meg nem nyomják;
• Győződjön meg arról, hogy a hűtőlevegő szellőzőnyílásai nincsenek eltömődve fűrészporral vagy törmelékkel;
• Ellenőrizze, hogy a lánc olajszintje nem alacsonyabb-e a "MIN" szintjelzésnél; ha szükséges, töltse fel az olajat a betöltőnyílás peremétől 1 cm-re.
  MEGJEGYZÉS: A láncfűrész használata előtt fel kell töltenie a láncolajtartályt vezetőlemez- és láncolajjal.

A lánc feszességének beállítása

Mielőtt bármilyen ellenőrzést, beállítást, javítást vagy karbantartást végezne a gépen, győződjön meg arról, hogy a szerszám ki van húzva az áramforrásból.

A szerszám kikapcsolása után a lánc még néhány másodpercig forog.

1. Lazítsa meg a végfedél anyacsavarját, amíg kézzel meg nem húzható. A lapos csavarhúzóval forgassa el a láncfeszítő csavart az óramutató járásával megegyező irányba a lánc megfeszítéséhez. A hideg lánc akkor van megfelelően megfeszítve, ha a vezetőlemez alján nincs lazaság; a lánc szoros, de kézzel elforgatható kötés nélkül (9. ábra).

2. A feszesség akkor megfelelő, ha a láncon lévő hajtószemek nem csúsznak ki a láncvezetőből a lemezen, amikor a láncot a lemez közepéről felfelé húzzák (10. ábra).


Lánckenőanyag

A lánc kenésének elmulasztása károsíthatja a láncot és a lemezt. Használjon jó minőségű vezetőlemez- és láncolajat, vagy ha nem áll rendelkezésre, helyettesíthető fel nem használt SAE 30-as motorolajjal. Egy perc használat körülbelül 0,2 fl oz (6 ml) olajat fogyaszt.

MEGJEGYZÉS: Normális, hogy a fűrészből olaj szivárog, ha nem használják. A szivárgás elkerülése érdekében minden használat után ürítse ki az olajtartályt. Ha az egységet hosszabb ideig (3 hónap vagy annál hosszabb ideig) tárolja, ügyeljen arra, hogy a lánc enyhén legyen kenve. Ez megakadályozza a rozsdát a láncon és a lemez lánckerekén.

Ne használja a láncfűrészt semmilyen típusú tartozékkal vagy szerelékkel. Az ilyen használat veszélyes lehet.

Működés

A gép beindítása

A láncfűrész beindítása előtt távolítsa el az olajtartály sapkáját, és töltsön vezetőlemez- és láncolajat az olajszintablak tetejéig (11. ábra). Egy perc használat körülbelül 0,2 fl oz (6 ml) olajat fogyaszt. Töltse fel, ha az olajszint a tartály 1/4-ére csökken.

MEGJEGYZÉS: Az elektromos láncfűrész automatikus olajszivattyúval van felszerelve a vezetőlemez és a lánc olajozásához. Vezetőlemez- és láncolajat kell hozzáadnia, különben a láncfűrész meghibásodik.

1. Csatlakoztassa az elektromos láncfűrészt egy működő 120 V-os aljzathoz nagy teherbírású kültéri hosszabbító kábellel.
2. Készítsen egy hurkot a tápkábelen, és tolja fel a fogantyúban lévő lyukon keresztül, és a kábelrögzítő horog köré (12. ábra), majd csatlakoztassa a hosszabbító kábelt a készülék kábeléhez.

3. Győződjön meg arról, hogy a vezetőlemez nem érinti a talajt vagy más tárgyat.
4. Tartsa a láncfűrészt szilárdan mindkét kezével.
5. A szerszám bekapcsolásához nyomja meg és tartsa lenyomva a biztonsági zár gombot a hüvelykujjával, majd húzza meg a kioldót az ujjaival. Miután a szerszám működik, elengedheti a biztonsági zár gombot (13. ábra).

6. A szerszám kikapcsolásához engedje el a kioldókapcsolót (13. ábra).

MEGJEGYZÉS: Ne nyomja meg a kioldókapcsolót, amíg nem áll készen a vágásra.

Működési tanácsok

Az Ön és mások biztonsága érdekében:

1. Ne használja a gépet anélkül, hogy gondosan elolvasta volna az utasításokat. Ismerkedjen meg a kezelőszervekkel és a gép helyes használatával. Tanulja meg, hogyan állíthatja le gyorsan a gépet.
2. Ne feledje, hogy a kezelő vagy a felhasználó felelős a más személyeknek vagy azok tulajdonának okozott balesetekért vagy veszélyekért.
3. A gép használatakor mindig viseljen megfelelő ruházatot. Viseljen rezgéscsillapító kesztyűt és egyéb egyéni védőfelszerelést.
   MEGJEGYZÉS: A fent említett óvintézkedések azonban nem garantálják bizonyos kockázatok megelőzését – azaz a Raynaud-jelenséget vagy a carpalis alagút szindrómát. Azoknak a kezelőknek, akik ezt a gépet hosszabb ideig használják, ezért ajánlott rendszeresen ellenőriztetni a kezüket és az ujjaikat. Ha a fent említett tünetek bármelyike megjelenik, azonnal forduljon orvoshoz.
4. Csak nappali fényben vagy jó mesterséges fényben dolgozzon.
5. Legyen rendkívül óvatos, amikor fémkerítések közelében dolgozik.
6. Ügyeljen arra, hogy ne üsse a rudat keményen idegen tárgyakhoz, és ne repüljenek szilánkok a lánc mozgása miatt.
7. Ne használja a láncfűrészt fán, létrán vagy állványon. Ez rendkívül veszélyes.
8. Legyen rendkívül óvatos, amikor kis bokrokat, csemetéket vagy feszültség alatt lévő ágakat vág, mert a vékony és feszült anyag beakadhat a fűrészbe, és Önhöz csapódhat, kibillentheti egyensúlyából vagy visszacsapódhat.
9. Ne vágjon szőlőtőkéket és/vagy kis aljnövényzetet.
10. Mielőtt elindítja a készüléket, győződjön meg arról, hogy a láncfűrész nem érintkezik semmilyen tárggyal.

A lánc a fűrész kikapcsolása után is tovább fut. Ne használja nedves körülmények között.

Ne felejtse el, hogy a helytelenül használt láncfűrész károsíthat vagy zavarhat másokat, és súlyos hatással lehet a környezetre.

A emberek és a környezet tiszteletben tartása érdekében:

• Kerülje a gép használatát olyan környezetben vagy napszakban, amikor zavarhat másokat.
• Szigorúan tartsa be a helyi előírásokat és rendelkezéseket a hulladékanyagok fűrészelés utáni ártalmatlanítására vonatkozóan.
• Szigorúan tartsa be a helyi előírásokat és rendelkezéseket az olajok, sérült alkatrészek vagy bármely olyan elem ártalmatlanítására vonatkozóan, amelyek erős hatással vannak a környezetre.
• A gép működése közben bizonyos mennyiségű lánckenőolaj kerül a környezetbe, ezért csak erre a célra kifejlesztett, biológiailag lebomló olajokat használjon.
• A tűzveszély elkerülése érdekében ne hagyja a gépet forró motorral leveleken vagy száraz füvön.

A gép fakitermeléshez és gallyazáshoz való használatához speciális képzés szükséges.

A vibrációnak való hosszan tartó kitettség sérüléseket és neurovaszkuláris rendellenességeket (más néven "Raynaud-szindróma" vagy "fehér kéz") okozhat, különösen a keringési zavarokban szenvedőknél. A tünetek érinthetik a kezeket, a csuklókat és az ujjakat, és érzékenységvesztéssel, zsibbadással, viszketéssel, fájdalommal és a bőr elszíneződésével vagy látható elváltozásaival jelentkezhetnek. Ezeket a hatásokat súlyosbíthatja az alacsony környezeti hőmérséklet és/vagy a kézi fogantyúk túl szoros megfogása. Ha a tünetek jelentkeznek, csökkenteni kell a gép használatának időtartamát, és orvoshoz kell fordulni.

Ellenőrzések munka közben

• A lánc feszességének ellenőrzése A lánc munka közben fokozatosan nyúlik, ezért gyakran ellenőrizni kell a feszességét.

  Az első használati időszakban (vagy a lánc cseréje után) a lánc feszességét gyakrabban kell ellenőrizni a lánc beállása miatt.

  Soha ne dolgozzon laza lánccal, mert veszélyes lehet, ha a lánc kicsúszik a vezetőből.
  A lánc feszességének beállításához kövesse a "A lánc feszességének beállítása" című részben található utasításokat.
• Az olajszállítás ellenőrzése

  Soha ne használja a gépet kenés nélkül! Az olajszintet a tartályban a átlátszó mérőn keresztül ellenőrizheti. Ügyeljen arra, hogy minden használat előtt töltse fel az olajtartályt. A legjobb eredmény elérése érdekében csak jó minőségű, kifejezetten láncfűrészekhez tervezett vezető- és láncolajat használjon.

  Győződjön meg arról, hogy a vezető és a lánc a helyén van az olajszállítás ellenőrzésekor.
  Indítsa be a motort, és ellenőrizze, hogy a láncolaj a lenti ábrán látható módon kerül-e szállításra (14. ábra).


Helyes vágási testtartás

1. A súlynak egyensúlyban kell lennie mindkét lábbal a szilárd talajon.
2. Tartsa a bal karját és könyökét "egyenes kar" pozícióban, hogy ellenálljon a visszarúgó erőnek (15. ábra).

3. A testének mindig a láncvonal bal oldalán kell lennie.

Alapvető vágási eljárások

1. A legfeljebb 6-7 hüvelyk átmérőjű kis fákat általában egyetlen vágással vágják ki. A bevágások határozzák meg a fa dőlésének irányát.

   Ha a fa rossz irányba kezd dőlni, vagy ha a fűrész beakadt vagy elakadt a dőlés során, hagyja ott a fűrészt, és mentse magát.

   Időnként pillantson a fa tetejére a hátsó vágás során, hogy megbizonyosodjon arról, hogy a fa a kívánt irányba fog dőlni.
2. Gyakorolja néhány kis rönk vágását a következő technikákkal, hogy érezze a fűrész használatát, mielőtt nagyobb fűrészelési műveletbe kezdene.
3. Vegye fel a megfelelő testtartást a fa előtt kikapcsolt fűrésszel.
4. Nyomja meg a ravaszt, és hagyja, hogy a lánc a vágás megkezdése előtt teljes sebességre gyorsuljon.
5. Tartsa a fűrészt mindkét kezével szilárdan. Mindig tartsa a bal kezét az első fogantyún, a jobb kezét pedig a hátsó fogantyún úgy, hogy a teste a láncvonal bal oldalán legyen.
6. Tartsa a készüléket folyamatosan működésben a vágás teljes ideje alatt, állandó sebességet tartva.
7. Hagyja, hogy a lánc vágjon Ön helyett; csak enyhe lefelé irányuló nyomást gyakoroljon. Ha erőlteti a vágást, a vezető, a lánc vagy a készülék károsodhat.
8. Ne gyakoroljon nyomást a fűrészre a vágás végén.
9. Mindig mindkét lábával szilárd talajon vágjon, hogy elkerülje az egyensúlyvesztést.
10. Ne vágjon mellkasmagasság fölött, mert a magasabban tartott fűrészt nehéz irányítani a visszarúgó erővel szemben.

Vágási technikák

Mielőtt először vágnál ki vagy ágaznál le, gyakorolj a földön vagy bakokon fekvő rönkök fűrészelésével, hogy megismerkedhess a géppel és a legmegfelelőbb fűrészelési technikákkal.

Fa kivágásakor tartson mindenkit biztonságos távolságban a vágási területtől. A fakitermelési művelet során a legbiztonságosabb távolság legalább a fakitermelési terület legnagyobb fáinak kétszerese legyen. Ha a fa bármilyen módon érintkezik a közművezetékkel, azonnal értesíteni kell a közműszolgáltatót.

Fűrészeléskor mindig két kézzel fogja a gépet.

Azonnal állítsa le a motort, ha a lánc fűrészelés közben leáll. Óvakodjon a visszarúgástól, amely akkor fordulhat elő, ha a vezetőlemez akadályba ütközik.

Fa kivágása

1. Ha a darabolást és a kivágást két vagy több személy végzi egyidejűleg, a kivágási műveletet a darabolási művelettől legalább a kivágandó fa magasságának kétszeresével kell elválasztani. A fákat nem szabad olyan módon kivágni, amely veszélyeztetne bárkit, közművezetéket érne, vagy anyagi kárt okozna. Ha a fa bármilyen módon érintkezik a közművezetékkel, a vállalatot azonnal értesíteni kell.

   Ellenőrizze a fán, hogy nincsenek-e sérült vagy elhalt ágak, amelyek a kivágás során eltalálhatják.
2. A láncfűrész kezelőjének a terep emelkedő oldalán kell tartózkodnia, mivel a fa valószínűleg legurul vagy lecsúszik a lejtőn, miután kivágták.
3. A vágások megkezdése előtt meg kell tervezni és szükség szerint megtisztítani egy menekülési útvonalat. A menekülési útvonalnak hátrafelé és átlósan kell húzódnia a várható esési irányhoz képest, ahogy az ábrán látható (16. ábra).

4. A kivágás megkezdése előtt vegye figyelembe a fa természetes dőlését, a nagyobb ágak helyzetét és a szél irányát, hogy meg tudja ítélni, melyik irányba fog dőlni a fa.

   Ne vágjon ki fákat erős szél vagy heves esőzés idején. Várja meg, amíg a veszély elmúlik, és csak azután végezze el a vágást.

   Ne vágjon ki olyan fákat, amelyek rendkívül dőltek, vagy olyan nagy fákat, amelyeknek rothadt ágai, laza kérge vagy üreges törzse van. Ezeket a fákat tolja vagy húzza le nehézgépekkel, majd vágja fel.
5. Távolítsa el a földet, a köveket, a laza kérget, a szögeket, a kapcsokat és a drótot a fáról.

Bevágás

Készítsen a bevágást a fa átmérőjének 1/3-a mélyen, merőlegesen az esés irányára, ahogy az ábrán látható (17. ábra).

Először készítse el az alsó vízszintes bevágást.

Ez segít elkerülni a fűrészlánc vagy a vezetőlemez becsípődését a második bevágás elkészítésekor.

Hátvágás

1. A hátvágást legalább 2 hüvelykkel (50 mm) magasabban végezze el, mint a vízszintes bevágás, ahogy az ábrán látható (16. ábra). Tartsa a hátvágást párhuzamosan a vízszintes bevágással. Helyezze el stratégiailag a hátvágást úgy, hogy elegendő fa maradjon a zsanér szerepének betöltésére. A zsanérfa megakadályozza, hogy a fa elcsavarodjon és rossz irányba dőljön. Ne vágja át a zsanért.
2. Ahogy a kivágás közeledik a zsanérhoz, a fának el kell kezdenie dőlni. Ha fennáll annak a lehetősége, hogy a fa nem a kívánt irányba dől, vagy visszabillenhet és megfoghatja a fűrészláncot, hagyja abba a vágást, mielőtt a hátvágás befejeződik, és használjon fa-, műanyag- vagy alumíniumékeket a vágás kinyitásához és a fa kívánt esési irányba történő ledöntéséhez.
3. Amikor a fa elkezd dőlni, vegye ki a láncfűrészt a vágásból, állítsa le a motort, tegye le a láncfűrészt, majd használja a megtervezett visszavonulási útvonalat. Legyen figyelmes a lehulló felső ágakra, és figyeljen a lábára.

Faágazás

Az ágazás az a folyamat, amely során az ágakat eltávolítják egy kidőlt fáról. Ágazáskor hagyja meg a nagyobb alsó ágakat, hogy megtámasszák a rönköt a földtől. Távolítsa el a kis ágakat egy vágással, ahogy az ábrán látható (18. ábra). A feszültség alatt lévő ágakat alulról felfelé kell vágni, hogy elkerüljük a láncfűrész megfogását.

Fordítson különös figyelmet arra, hogy az ágak hol fekszenek a földön, és ismerje fel a következő kockázatokat:

1. az ágak feszültség alatt lehetnek;
2. az az irány, amelybe az ág a vágás során esni fog, eltérhet attól, amit várt;
3. a fa instabil lehet az ág levágása után.

Rönk darabolása

A darabolás az a folyamat, amely során egy rönköt hosszúságokra vágnak. Fontos, hogy megbizonyosodjon arról, hogy a lába szilárdan áll, és a súlya egyenletesen oszlik el mindkét lábán. Ha lehetséges, a rönköt ágak, rönkök vagy ékek segítségével fel kell emelni és meg kell támasztani. Kövesse ezeket az egyszerű utasításokat a könnyű vágáshoz:

1. Ha a rönk a teljes hosszában meg van támasztva, ahogy az az ábrán látható (19A. ábra), akkor felülről (felülről vágva) kell vágni.

2. Ha a rönk az egyik végén van megtámasztva (19B. ábra), vágja le az átmérő 1/3-át alulról (alulról vágva). Ezután végezze el a befejező vágást felülről vágva, hogy találkozzon az első vágással.

3. Ha a rönk mindkét végén meg van támasztva (19C. ábra), vágja le az átmérő 1/3-át felülről (felülről vágva). Ezután végezze el a befejező vágást alulról vágva az alsó 2/3-ot, hogy találkozzon az első vágással.

4. Könnyebb a rönköt a tüskés ütköző segítségével fűrészelni (19D. ábra).

   • Ássa a tüskés ütközőt a rönkbe, és használja forgáspontként. Ívelt mozdulattal vágjon, hogy a vezetőlemez behatoljon a fába.
   • Szükség esetén ismételje meg többször, változtatva a tüskés ütköző behelyezésének pontját.
   • Lejtőn történő daraboláskor mindig a rönk emelkedő oldalán álljon (20. ábra). A rönk átvágásakor tartsa meg az irányítást azáltal, hogy a vágás vége felé csökkenti a vágási nyomást anélkül, hogy meglazítaná a láncfűrész fogantyúin lévő fogását. Ne hagyja, hogy a lánc érintkezzen a talajjal.

     A vágás befejezése után várja meg, amíg a fűrészlánc leáll, mielőtt elmozdítja a láncfűrészt. Mindig állítsa le a motort, mielőtt fáról fára mozog.

Műveletek vége

Amikor befejezte a munkát:

• Kapcsolja ki a motort, és húzza ki a készüléket az áramforrásból.
• Várja meg, amíg a lánc leáll, és hagyja a gépet lehűlni.
• Távolítson el minden fűrészpor- vagy olajlerakódást a láncról.
• Ha túlzott szennyeződés vagy gyanta halmozódott fel, szerelje szét a láncot, és helyezze egy megfelelő tisztítószert tartalmazó edénybe. Ezután öblítse le tiszta vízzel, és kezelje megfelelő korróziógátló spray-vel, mielőtt újra összeszerelné a gépre.
• Tárolás előtt helyezze a vágórúd védőburkolatát a rúdra.

Hagyja a motort teljesen lehűlni, mielőtt a láncfűrészt bármilyen zárt helyre tenné.

A tűzveszély csökkentése érdekében alaposan tisztítsa meg a gépet a fűrészportól, ágaktól, levelektől vagy a felesleges zsírtól. Soha ne hagyjon vágott törmeléket tartalmazó tartályokat a tárolóhelyen belül.

Karbantartás

Kérjük, forduljon egy hivatalos Snow Joe^® + Sun Joe^® márkakereskedőhöz, vagy hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon minden olyan karbantartási művelettel kapcsolatban, amely nem szerepel ebben a kézikönyvben. Bármely, nem engedélyezett szervizközpontban vagy szakképzetlen személyzet által végzett művelet a garancia teljes érvénytelenségét vonja maga után.

Az Ön és mások biztonsága érdekében:

• A megfelelő karbantartás elengedhetetlen a gép eredeti hatékonyságának és biztonságának idővel történő megőrzéséhez.
• Tartsa szorosan meghúzva az összes anyát, csavart és csavart, hogy a berendezés biztonságos állapotban legyen.
• Soha ne használja a gépet kopott vagy sérült alkatrészekkel. A sérült alkatrészeket ki kell cserélni, soha nem szabad megjavítani.
• Csak eredeti Snow Joe^® + Sun Joe^® cserealkatrészeket használjon. Az azonos minőségű alkatrészek súlyosan károsíthatják a berendezést, veszélyeztethetik a biztonságot és érvényteleníthetik a garanciát.

Mindig húzza ki a készüléket az áramforrásból, mielőtt bármilyen beállítást, karbantartást vagy javítást végez az elektromos láncfűrészén.

• Viseljen védőkesztyűt a vezetőlemez és a lánc kezelésekor.
• Tartsa a védő vágólemez burkolatát a helyén, kivéve, ha közvetlenül a vezetőlemezen vagy a láncon avatkozik be.
• Soha ne helyezzen el olajokat vagy más szennyező anyagokat nem engedélyezett helyeken.

Motor hűtése

A motor túlmelegedésének és károsodásának elkerülése érdekében mindig tartsa tisztán és por- és törmelékmentesen a hűtőlevegő-nyílásokat.

Láncfeszesség

Használat előtt ellenőrizze a láncfeszességet, amikor a lánc hideg. A hideg lánc megfelelő feszessége az, amikor a vezetőlemez alján nincs lógás; a lánc feszes, de kézzel elforgatható kötés nélkül.

A normál fűrészműködés során a lánc hőmérséklete megnő. A megfelelően megfeszített meleg lánc hajtószemei körülbelül 0,050 hüvelyknyire (1,25 mm) lógnak ki a vezetőlemez hornyából (21. ábra). Ne feledje, hogy a melegen megfeszített lánc lehűléskor túl szoros lehet. A következő használat előtt ellenőrizze a "hideg feszességet". A láncot újra meg kell feszíteni, ha a hajtószemek lapjai kilógnak a vezetőlemez hornyából (21. ábra).

MEGJEGYZÉS: Az új lánc hajlamos a nyúlásra. Gyakran ellenőrizze a láncfeszességet, és szükség szerint feszítse meg újra.

Anyák és csavarok

Időnként ellenőrizze, hogy az összes anya és csavar biztonságosan meg van-e húzva, és a kézi fogantyúk szorosan rögzítve vannak-e.

Láncélezés

Annak biztosítása érdekében, hogy a láncfűrész biztonságosan és hatékonyan működjön, elengedhetetlen a vágóelemek jó élezése. Erősen ajánlott a lánc cseréje, amint elveszíti a tiszta és biztonságos vágási képességét. Lehetséges azonban a meglévő lánc élezése, ha az élezés gondosan történik. A láncon és a vezetőlemezen végzett bármilyen munka speciális tapasztalatot és speciális szerszámokat igényel. Biztonsági okokból javasoljuk, hogy forduljon egy hivatalos Snow Joe^® + Sun Joe^® márkakereskedőhöz, vagy hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.

Élezés szükséges, ha:

• A fűrészpor pornak tűnik.
• A vágás nehezebbé válik.
• A vágás nem egyenes.
• A vibrációk megnőnek.

Egy hivatalos szervizközpont a megfelelő szerszámokkal élezi meg a láncot, hogy biztosítsa az anyag minimális eltávolítását és az összes vágóél egyenletes élességét.

Ha saját maga élezi meg a láncot, használjon speciális, kerek keresztmetszetű reszelőket a lánc típusától függő megfelelő átmérővel (lásd a "Lánckarbantartási táblázatot"). Bizonyos fokú ügyességre és tapasztalatra van szükség a vágóélek károsodásának elkerülése érdekében.

Élezze meg a láncot az alábbiak szerint (22. ábra):

• Rögzítse a vezetőlemezt szilárdan, a lánccal együtt egy megfelelő satuval.
• Húzza meg a láncot, ha laza.
• Szerelje be a reszelőt a vezetőbe, majd helyezze be a fogba a vágóéltől állandó szögben.
• Élezze előre irányuló mozdulattal néhányszor, és ismételje meg ezt az összes, ugyanabba az irányba néző vágóélen (jobb vagy bal).
• A lánc előremozgatásához használjon csavarhúzót.
• Fordítsa meg a vezetőlemezt a satuval, és ismételje meg az összes többi vágóélen.
• Ellenőrizze, hogy a mélységhatároló fog nem áll-e ki jobban, mint az ellenőrző szerszám, és reszelje le a kiálló részeket egy lapos reszelővel, lekerekítve az éleket (22. ábra).
• Élezés után távolítson el minden reszelési nyomot és port, és kenje meg a láncot olajfürdőben. Cserélje ki a láncot, ha:
  • A vágóélek hossza 5 mm-re vagy kevesebbre csökken;
  • Túl nagy a játék a szemek és a szegecsek között.

Vezetőlemez karbantartása

Ha a vezetőlemezen kopás jelei mutatkoznak, fordítsa meg a fűrészen, hogy a kopás eloszoljon a maximális élettartam érdekében. A vezetőlemez sínek tollasodása vagy sorjázása a vezetőlemez kopásának normális folyamata. Az ilyen hibákat azonnal simítsa ki egy reszelővel.

Cserélje ki a vezetőlemezt az alábbi hibák bármelyikével:

• Kopás a vezetőlemez sínek belsejében, ami lehetővé teszi a lánc oldalirányú elhelyezkedését
• Meghajlott vezetőlemez
• Repedt vagy törött sínek
• Szétterült sínek

Fordítsa meg a fűrészt, ellenőrizze a vezetőlemez alsó oldalát, és győződjön meg arról, hogy a kenőnyílások és a lánchorony mentesek a szennyeződésektől.

A Sun Joe^® SWJ701E elektromos láncfűrészhez cserealkatrészeket online rendelhet a snowjoe.com oldalon, vagy telefonon a Snow Joe^® + Sun Joe^® ügyfélszolgálatán az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.

Lánckerék

Rendszeresen ellenőrizze a lánckerék állapotát, és cserélje ki, ha a kopás meghaladja a 0,5 mm-t (23. ábra).

Ne szereljen fel új láncot kopott lánckerékkel vagy fordítva.

Lánckarbantartási táblázat

Hajtószemek	Láncosztás		Láncvastagság		Reszelő átmérője
62	hüvelyk	mm	hüvelyk	mm	hüvelyk	mm
	3/8	9.5	0.050	1.3	5/32	4

Tárolás

Minden munkamenet után alaposan tisztítsa meg a gépet, hogy eltávolítsa az összes port és törmeléket, és húzza rá a vezetőlemez burkolatát a vágólemezre. Javítsa meg vagy cserélje ki a készülék hibás alkatrészeit.

Tárolja a gépet száraz, zárt helyen, gyermekektől elzárva.

Támogatás

Ha a Sun Joe^® SWJ701E elektromos láncfűrész szervizelést vagy karbantartást igényel, kérjük, hívja az 1-866-SNOWJOE (1-866-766-9563) telefonszámot segítségért.

Modell- és sorozatszámok

Amikor felveszi a kapcsolatot a vállalattal, alkatrészeket rendel újra, vagy szervizelést szervez egy hivatalos márkakereskedőtől, meg kell adnia a modell- és sorozatszámokat, amelyek a készülék házán található matricán találhatók. Másolja be ezeket a számokat az alábbi helyre.

Hibaelhárítás

Hiba	Lehetséges ok	Javítás
A motor nem indul el, amikor bekapcsolja	A kábel nincs csatlakoztatva az áramforráshoz	Győződjön meg arról, hogy a kábel csatlakoztatva van egy áramforráshoz
	A ravaszkapcsoló nem működik	Ellenőrizze, hogy a biztonsági zár gomb teljesen be van-e nyomva a ravaszkapcsoló bekapcsolása előtt
	A hosszabbító kábel nincs csatlakoztatva a dugóhoz	Ellenőrizze, hogy a hosszabbító kábel teljesen csatlakoztatva van-e a szerszámhoz
	A hosszabbító kábel vagy a tápkábel sérült	Javítsa meg vagy cserélje ki a sérült kábelt
	Kopott motor kefék	A motor keféket ki kell cserélni
A vezetőlemez és a lánc forrón fut és füstöl	A láncfeszesség túl szoros	Állítsa be a láncfeszességet
	Az olajtartály üres	Töltse fel a tartályt láncolajjal
	A lánc fordítva van felszerelve	Fordítsa meg a láncot úgy, hogy a vágók a megfelelő irányba nézzenek
A motor jár, de a lánc nem forog	A láncfeszesség túl szoros	Állítsa be a láncfeszességet
	A vezetőlemez és a lánc sérült lehet	Cserélje ki a láncot és a vezetőlemezt az azonos cserealkatrészre
Gyenge vágási teljesítmény	Tompa fűrészlánc	Élezze meg vagy cserélje ki a fűrészláncot
	Helytelen láncfeszesség	Ellenőrizze a láncfeszességet
	A fűrészlánc helytelenül van felszerelve	Ellenőrizze a fűrészlánc tájolását
A lánc leugrik a vezetőlemezről	Helytelen láncfeszesség	Ellenőrizze a láncfeszességet
A lánc nehezen működik	Helytelen láncfeszesség	Ellenőrizze a láncfeszességet
