SunJoe SWJ599E - Elektromos láncfűrész kézikönyv

Biztonsági utasítások

Minden kezelőnek el kell olvasnia ezeket az utasításokat használat előtt
Olvassa el a kézikönyvben található összes utasítást. Tartsa ezt a kézikönyvet biztonságos helyen, hogy az információk mindig elérhetőek legyenek. Ha a berendezést másnak adja, feltétlenül adja át ezeket a használati utasításokat is. Az alapvető biztonsági óvintézkedéseket mindig be kell tartani a tűz, az áramütés és a személyi sérülések kockázatának csökkentése érdekében.

Figyelje meg a személyi biztonsági figyelmeztető szimbólumot m, amelyet ebben a kézikönyvben arra használunk, hogy felhívjuk a figyelmét egy adott kezelési utasítással együtt megadott FIGYELMEZTETÉSRE. Ez azt jelenti, hogy a művelet különleges FIGYELMET, ÓVATOSSÁGOT és TUDATOSSÁGOT igényel.

Rendeltetésszerű használat

Ezt az elektromos láncfűrészt faágak és gallyak vágására, valamint kisebb, legfeljebb 10 hüvelyk (25 cm) vastag rönkök vágására tervezték és gyártották. Minden fa tárgynak, amelyet ezzel a láncfűrésszel kívánnak vágni, nem szabad vastagabbnak lennie, mint a vezetőlemez maximális vágási képessége.

Helytelen használat

A fent említett alkalmazásoktól eltérő bármilyen más használat komoly veszélyt jelent a felhasználóra, és károsíthatja mind a szerszámot, mind a személyes tulajdonát. A helytelen használat példái többek között a következők:

• sövényvágás;
• faragás;
• raklapok, ládák és különféle csomagolóanyagok darabolása;
• bútorok vagy más anyagok darabolása szögekkel, csavarokkal vagy más fém alkatrészekkel;
• húsvágás;
• a gép használata tárgyak emelésére, mozgatására vagy hasítására;
• a gép használata rögzített támasztékokhoz rögzítve.

A gép helytelen használata érvényteleníti a garanciát, mentesíti a gyártót minden felelősség alól. A felhasználó ezért felelős minden kárért vagy sérülésért, amelyet önmaga vagy mások szenvednek el.

Általános biztonság

Elektromos kerti szerszámok használatakor az alapvető biztonsági óvintézkedéseket mindig be kell tartani a tűz, az áramütés és a személyi sérülések kockázatának csökkentése érdekében, beleértve a következőket:

1. Tartsa a védőburkolatokat a helyükön – A védőburkolatokat rendszeresen ellenőrizni kell, hogy megfelelően vannak-e felszerelve és megfelelő működési állapotban vannak-e.
2. Távolítsa el a beállító kulcsokat és csavarkulcsokat – Ellenőrizze, hogy a beállító csavarkulcsokat eltávolították-e a fűrészről, mielőtt bekapcsolná.
3. Tartsa a munkaterületet tisztán és jól megvilágítva – Minden vágás után tisztítsa meg a munkaterületet az ágaktól és gallyaktól. A zsúfolt területek balesetveszélyesek.
4. Kerülje a veszélyes körülményeket – Ne használja ezt a gépet esős, viharos, párás vagy nedves helyeken. Ne üzemeltesse a készüléket gáznemű vagy robbanásveszélyes környezetben. Az ilyen egységekben lévő motorok általában szikráznak, és a szikrák meggyújthatják a gőzöket.
5. Ne használja a láncfűrészt esőben.
6. Tartsa távol a bámészkodókat és a gyermekeket – Minden bámészkodót, beleértve a gyermekeket és a háziállatokat is, biztonságos távolságban kell tartani a munkaterülettől.
7. Ne erőltesse a szerszámot – Hatékonyan és biztonságosan fogja elvégezni a munkát, ha azon a sebességen használják, amelyre tervezték.
8. Használja a megfelelő szerszámot – Ne erőltesse a szerszámot vagy bármilyen tartozékot a szerszámon, hogy olyan munkát végezzen, amelyre nem tervezték.
9. Viseljen megfelelő ruházatot – Ne viseljen laza ruházatot vagy ékszereket, mert ezek beakadhatnak a mozgó alkatrészekbe. Erős gumikesztyű, csúszásmentes lábbeli és testhezálló ruházat viselése ajánlott, ha elektromos szerszámokkal dolgozik a szabadban.
10. Viseljen védő hajhálót a hosszú haj megtartásához.
11. Mindig viseljen védőszemüveget és fülvédőt a szem és a fül védelme érdekében – A mindennapi szemüvegek csak ütésálló lencsékkel rendelkeznek, és nem nyújtanak ugyanolyan védelmet, mint a védőszemüvegek.
12. Viseljen arc- vagy pormaszkot – Ha a vágási művelet poros, ajánlott mikroszkopikus részecskék kiszűrésére tervezett arc- vagy pormaszk használata.
13. Ne nyúljon túl – Mindig tartsa meg a megfelelő lábtartást és egyensúlyt.
14. Karbantartsa a szerszámokat gondosan – Tartsa a szerszámokat élesen és tisztán a legjobb és legbiztonságosabb teljesítmény érdekében. Kövesse a kenésre és a tartozékok cseréjére vonatkozó utasításokat.
15. Válassza le a szerszámot – Húzza ki a láncfűrészt az áramforrásból, ha nem használja, szervizelés előtt, szállításkor, vagy a lánc vagy más tartozékok cseréjekor.
16. Csökkentse a véletlen indítás kockázatát – Győződjön meg arról, hogy a kapcsoló OFF (ki) állásban van, mielőtt a szerszámot áramforráshoz csatlakoztatná.
17. Használjon ajánlott tartozékokat – Az ajánlott tartozékokért tekintse meg a használati útmutatót. A nem megfelelő tartozékok használata sérülésveszélyt okozhat.
18. Ellenőrizze a sérült alkatrészeket – Minden használat előtt javítsa meg vagy cserélje ki a sérült védőburkolatot vagy alkatrészt. Ezenkívül ellenőrizze a mozgó alkatrészek beállítását, a mozgó alkatrészek szorulását, az alkatrészek törését és minden egyéb olyan körülményt, amely befolyásolhatja a szerszám működését.
19. Soha ne hagyja a szerszámot felügyelet nélkül, amíg az jár – Kapcsolja ki az áramellátást a tápkábel közvetlenül a konnektorból való kihúzásával. Ne hagyja el a fűrészt, amíg a vágórúd teljesen le nem áll.
20. Kerülje a véletlen indítást – Ne hordozza a láncfűrészt az ujjával a kapcsolón.
21. Ne fogja meg a szabadon lévő vágóélét vagy vágóéleit a fűrész felvételekor vagy tartásakor – Használaton kívül feltétlenül helyezze a vágórudat a védőburkolatába.
22. Maradjon éber – Figyelje, mit csinál. Használja a józan eszét. Ne üzemeltesse a láncfűrészt, ha fáradt.
23. Tárolja a használaton kívüli szerszámot beltérben – Ha nem használja, a készülékeket beltérben, száraz és magas vagy zárt helyen kell tárolni, gyermekek elől elzárva.

A készülék használata + karbantartása

Őrizze meg az összes figyelmeztetést és utasítást a jövőbeni felhasználás céljából. A figyelmeztetésekben szereplő "elektromos szerszám" kifejezés az Ön elektromos láncfűrészére vonatkozik.

Kapcsolja ki a főkapcsolót, és húzza ki az áramforrást, mielőtt beállítaná, ellenőrizné, szervizelné vagy tisztítaná az elektromos szerszámot, tartozékok cseréjekor, vagy ha bármilyen más veszélyes körülmény merül fel. Minden karbantartási feladatot azután kell elvégezni, hogy az elektromos szerszám forgó alkatrészei teljesen leálltak. Az ilyen megelőző biztonsági intézkedések csökkentik az elektromos szerszám véletlen beindításának kockázatát.

1. Ne erőltesse az elektromos szerszámot. Használja a megfelelő elektromos szerszámot az alkalmazásához. A megfelelő elektromos szerszám jobban fog teljesíteni, kisebb a személyi vagy mechanikai sérülés valószínűsége, ha azon a sebességen használják, amelyre tervezték.
2. Ne használja az elektromos szerszámot, ha a kapcsoló nem kapcsolja be és ki. Minden olyan elektromos szerszám, amelyet nem lehet a kapcsolóval vezérelni, veszélyes, és meg kell javítani.
3. Húzza ki a készüléket az áramforrásból, mielőtt bármilyen beállítást végez, tartozékokat cserél, vagy tárolja az elektromos szerszámot. Az ilyen megelőző biztonsági intézkedések csökkentik az elektromos szerszám véletlen beindításának kockázatát.
4. Tárolja a használaton kívüli elektromos szerszámokat beltérben, száraz, zárt helyen, gyermekek elől elzárva. Ne engedje, hogy bárki, aki nem ismeri az elektromos szerszámot vagy ezeket az utasításokat, hozzáférjen a géphez. Az elektromos szerszámok veszélyesek a képzetlen felhasználók kezében.
5. Karbantartsa az elektromos szerszámokat gondosan a biztonságos működés és az optimális teljesítmény érdekében. Tartsa a fogantyúkat szárazon, tisztán, olaj- és zsírmentesen. Ellenőrizze a mozgó alkatrészek helytelen beállítását vagy akadályozását, az alkatrészek törését és minden egyéb olyan körülményt, amely befolyásolhatja az elektromos szerszám működését. Ha sérülést talál, használat előtt javíttassa meg az elektromos szerszámot. Sok balesetet a rosszul karbantartott elektromos szerszámok okoznak.
6. Tartsa a vágószerszámokat élesen és tisztán. A megfelelően karbantartott, éles vágóélű vágószerszámok kevésbé valószínű, hogy elakadnak, és könnyebben vezérelhetők.
7. Használja az elektromos szerszámot és a tartozékokat ezen utasításoknak megfelelően, és feltétlenül vegye figyelembe a munkakörülményeket és az elvégzendő munkát. Az elektromos szerszám rendeltetésétől eltérő műveletekre való használata veszélyes helyzetet eredményezhet.
8. A mozgó alkatrészek kockázatot jelentenek. Tartsa távol arcát, haját, ruházatát, kezét és lábát minden mozgó alkatrésztől. Minden védőburkolatot és biztonsági tartozékot megfelelően fel kell szerelni az elektromos szerszám használata előtt. Kapcsolja ki és húzza ki az áramellátást, mielőtt bármilyen alkatrészt megérintene, kivéve a fogantyúkat és a kapcsolót.

Elektromos biztonság

1. A készüléken vagy a konnektoron földzárlat-megszakító (GFCI) védelemnek kell lennie, amelyet ehhez az elektromos láncfűrészhez használnak. Vannak beépített GFCI védelemmel rendelkező aljzatok, amelyek használhatók a biztonság érdekében.
2. Győződjön meg arról, hogy a hálózati feszültség megegyezik a készülék adattábláján feltüntetett értékkel. A nem megfelelő feszültség használata károsíthatja a motort és sérülést okozhat a felhasználónak.
3. Az áramütés elkerülése érdekében csak kültéri használatra alkalmas hosszabbító kábellel használja, például SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A vagy SJTOW-A.
   Használat előtt ellenőrizze, hogy a hosszabbító kábel jó állapotban van-e. Hosszabbító kábel használatakor ügyeljen arra, hogy elég vastag legyen a termék által felvett áramhoz. A túl vékony kábel a vonali feszültség esését okozza, ami teljesítményvesztéshez és túlmelegedéshez vezet.

Az áramütés SÚLYOS SÉRÜLÉST vagy HALÁLT okozhat. Tartsa be ezeket a figyelmeztetéseket:

• Ne engedje, hogy az elektromos láncfűrész bármely része érintkezzen vízzel, amíg az üzemben van. Ha a készülék kikapcsolt állapotban nedves lesz, törölje szárazra a bekapcsolás előtt.
• Csak UL-, CSA- vagy ETL-minősítésű hosszabbító kábelt használjon kültéri, minden időjárási körülmény közötti használatra.
• Ne használjon 30 m-nél hosszabb hosszabbító kábelt.
• Ne érintse meg a készüléket vagy a dugóját nedves kézzel vagy vízben állva. A gumicsizma viselése némi védelmet nyújt.

HOSSZABBÍTÓ KÁBEL TÁBLÁZAT
Hosszabbító kábel hossza	Akár 15 m	+15 m - 30 m
Vezeték vastagsága (A.W.G.):	16	14

4. Az áramütés kockázatának csökkentése érdekében ez a készülék polarizált dugóval rendelkezik (azaz az egyik penge szélesebb, mint a másik). Ezt a készüléket csak polarizált UL-, CSA- vagy ETL-listás, kültéri, minden időjárási körülmény közötti használatra ajánlott hosszabbító kábellel használja.
   A készülék dugója csak egyféleképpen illeszkedik a polarizált hosszabbító kábelbe. Ha a készülék dugója nem illeszkedik teljesen a hosszabbító kábelbe, fordítsa meg a dugót. Ha a dugó továbbra sem illeszkedik, szerezzen be egy megfelelő polarizált hosszabbító kábelt. A polarizált hosszabbító kábelhez polarizált fali aljzatot kell használni. A hosszabbító kábel dugója csak egyféleképpen illeszkedik a polarizált fali aljzatba. Ha a dugó nem illeszkedik teljesen a fali aljzatba, fordítsa meg a dugót. Ha a dugó továbbra sem illeszkedik, forduljon szakképzett villanyszerelőhöz a megfelelő fali aljzat beszereléséhez. Semmilyen módon ne módosítsa a készülék dugóját, a hosszabbító kábel aljzatát vagy a hosszabbító kábel dugóját.
5. Annak megakadályozása érdekében, hogy a készülék kábele lecsatlakozzon a hosszabbító kábelről működés közben, használja a hosszabbító kábel rögzítő kampóját és/vagy kössön egy csomót az alábbiak szerint.

   A hosszabbító kábel rögzítésének módja
6. Ne bánjon rosszul a kábellel. Soha ne húzza a láncfűrészt a kábelnél fogva, és ne rántsa meg a kábelt, hogy kihúzza az aljzatból. Tartsa távol a kábelt hőtől, olajtól és éles szélektől.

Kettős szigetelésű készülékek
A kettős szigetelésű készülékekben a földelés helyett két szigetelési rendszer van. A kettős szigetelésű készülékeken nincs földelés, és nem is szabad földelést hozzáadni a készülékhez. A kettős szigetelésű készülékek szervizelése rendkívüli gondosságot és a rendszer ismeretét igényli, és csak a Snow Joe + Sun Joe hivatalos márkakereskedőjének szakképzett szervizszemélyzete végezheti el. A kettős szigetelésű készülékek cserealkatrészeinek meg kell egyezniük a kicserélt alkatrészekkel. A kettős szigetelésű készülékek a "Double Insulation" (kettős szigetelés) vagy "Double Insulated" (kettősen szigetelt) szavakkal vannak jelölve. A szimbólum (négyzet a négyzetben) szintén szerepelhet a készüléken.

KETTŐS SZIGETELÉS: FÖLDELÉS NEM SZÜKSÉGES. SZERVIZELÉS KOR CSAK AZONOS CSEREALKATRÉSZEKET HASZNÁLJON.

Ez az elektromos láncfűrész kettős szigetelésű, így nincs szükség külön földelő rendszerre. Csak azonos cserealkatrészeket használjon. A kettős szigetelésű készülékek szervizelése előtt olvassa el az utasításokat. Ezt a láncfűrészt csak a jelen kézikönyvben leírtak szerint használja.

Szerviz

• A szerszámot szakképzett szervizszemélyzetnek kell megjavítania egy hivatalos Snow Joe + Sun Joe márkakereskedőnél, kizárólag azonos cserealkatrészeket használva, vagy hívja a Snow Joe + Sun Joe ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon. Ez biztosítja a szerszám biztonságának megőrzését.

Eszközbiztonsági figyelmeztetések

• Tartsa távol a test minden részét a fűrészlánctól, amikor a láncfűrész működik. Mielőtt elindítja a láncfűrészt, győződjön meg arról, hogy a fűrészlánc nem ér semmihez. A láncfűrész működtetése közbeni pillanatnyi figyelmetlenség a ruházat vagy a test belegabalyodását okozhatja a fűrészláncba.
• A láncfűrészt mindig a jobb kezével a hátsó fogantyúnál, a bal kezével pedig az első fogantyúnál fogja. A láncfűrész fordított kézzel történő tartása növeli a személyi sérülés kockázatát, és soha nem szabad megtenni.
• A szerszámot csak szigetelt fogófelületeknél fogja meg, mert a fűrészlánc érintkezhet rejtett vezetékekkel vagy a saját vezetékével. A "feszültség alatt lévő" vezetéket érintő fűrészláncok a szerszám szabadon lévő fémrészeit "feszültség alá helyezhetik", és áramütést okozhatnak a kezelőnek.
• Viseljen védőszemüveget és hallásvédőt. Ha a láncfűrészt naponta használja normál körülmények között, akkor 85 dB (A) vagy magasabb zajszintnek lehet kitéve. További védőfelszerelés ajánlott a fejre, a kézre, a lábakra és a lábfejre. A megfelelő védőruházat csökkenti a repülő törmelék vagy a fűrészlánccal való véletlen érintkezés okozta személyi sérüléseket.
• Ne működtesse a láncfűrészt fán. A láncfűrész fán történő működtetése személyi sérülést okozhat.
• Mindig tartsa meg a megfelelő lábtartást, és csak akkor működtesse a láncfűrészt, ha szilárd, biztonságos és vízszintes felületen áll. A csúszós vagy instabil felületek, például a létrák, az egyensúly elvesztését vagy a láncfűrész feletti uralom elvesztését okozhatják.
• Ha feszültség alatt lévő ágat vág, legyen óvatos a visszacsapódással. Amikor a fa rostjaiban lévő feszültség megszűnik, a rugóterhelésű ág megütheti a kezelőt és/vagy kikerülhet a láncfűrész irányítása alól.
• Legyen rendkívül óvatos a bozót és a csemeték vágásakor. A vékony anyag beakadhat a fűrészláncba, és felcsaphat Ön felé, vagy kibillentheti az egyensúlyából.
• A láncfűrészt az első fogantyúnál fogva, kikapcsolt állapotban és a testétől távol tartva vigye. A láncfűrész szállításakor vagy tárolásakor mindig szerelje fel a vezetőlemez burkolatát. A láncfűrész megfelelő kezelése csökkenti a mozgó fűrészlánccal való véletlen érintkezés valószínűségét.
• Kövesse a kenésre, a láncfeszesség beállítására és a tartozékok cseréjére vonatkozó utasításokat. A nem megfelelően megfeszített vagy rosszul kent lánc eltörhet, vagy növelheti a visszarúgás esélyét.
• Tartsa a fogantyúkat szárazon, tisztán, olajtól és zsírtól mentesen. A zsíros, olajos fogantyúk csúszósak, és az irányítás elvesztését okozhatják.
• Csak fát vágjon. Ne használja a láncfűrészt más célra. Például ne használja a láncfűrészt műanyag, falazat vagy nem fából készült építőanyagok vágására. A láncfűrész helytelen használata súlyos károkat okozhat Önnek és a szerszámának.

Visszarúgás megelőzése

A visszarúgás a szerszám helytelen használatának és/vagy a helytelen működési eljárásoknak vagy körülményeknek az eredménye. Akkor következik be, amikor a vezetőlemez orra vagy hegye egy tárgyhoz ér, vagy amikor a fa bezáródik és becsípi a fűrészláncot a vágásba. A hegy érintkezése egyes esetekben hirtelen fordított reakciót okozhat, a vezetőlemezt felfelé és visszafelé rúgva a kezelő felé.

Ez a hirtelen reakció a fűrész feletti uralom elvesztését okozhatja, ami súlyos személyi sérülést okozhat.

A visszarúgás és a baleset vagy sérülés lehetőségének elkerülése érdekében tegye meg a következő óvintézkedéseket a láncfűrész használatakor:

• Tartsa szilárdan a fogást (jobb kéz a hátsó fogantyún, bal kéz az első fogantyún, a hüvelykujjak és az ujjak az adott fogantyúk körül), és helyezze el a testét és a karjait úgy, hogy ellen tudjon állni a visszarúgási erőknek. A visszarúgási erők a kezelő által szabályozhatók, ha megfelelő óvintézkedéseket tesznek. Ne engedje el a láncfűrészt.
• Ne nyúljon túl, és ne vágjon vállmagasság felett. Ez segít megelőzni a nem szándékos hegyérintkezést, és jobb irányítást tesz lehetővé a láncfűrész felett váratlan helyzetekben.
• Csak a gyártó által meghatározott cserelemezeket és láncokat használjon. A helytelen cserelemezek és láncok lánctörést és/vagy visszarúgást okozhatnak.
• Kövesse a gyártó élezési és karbantartási utasításait a fűrészlánchoz. A mélységmérő magasságának csökkentése fokozott visszarúgáshoz vezethet.
• Mindig tartsa be a biztonsági előírásokat, és kövesse a helyes fűrészelési technikákat.
• Biztosítsa a láncfűrész biztonságos szállítását. Amikor a gépet kezelni vagy szállítani kell, a következőket kell tennie:
  • kapcsolja ki a motort, és várja meg, amíg a lánc teljesen leáll;
  • szerelje fel a vezetőlemez burkolatát;
  • tartsa a gépet a kézi fogantyúknál fogva, és helyezze a rudat a működés során használt iránnyal ellentétes irányba.

Ha járművel szállítja a láncfűrészt, rögzítse a szerszámot szilárdan, és helyezze el úgy, hogy ne jelentsen veszélyt az utasokra.

• Az első vágás, metszés vagy gallyazás előtt győződjön meg arról, hogy:
  • Ön kifejezetten képzett az ilyen típusú berendezések használatára;
  • gondosan elolvasta a jelen kézikönyvben található biztonsági előírásokat és használati utasításokat;
  • először gyakoroljon a földön lévő rönkökön vagy a bakokra/fűrészbakokra rögzítetteken, hogy megismerje a gépet és a megfelelő vágási technikákat.

Védelem a környezeti hatásoktól

1. Viseljen megfelelő munkaruházatot. Viseljen védőszemüveget.
2. Óvja elektromos kéziszerszámát a nedvességtől és az esőtől. A nedvesség és az eső veszélyes elektromos és motor károsodást okozhat.
3. Ne használja az elektromos kéziszerszámot gőzök és gyúlékony folyadékok közelében.
4. Az elektromos kéziszerszámot csak száraz körülmények között és 10°C – 40°C (50°F – 104°F) környezeti hőmérsékleten használja.
5. Az elektromos kéziszerszámot csak száraz helyen, 10°C – 40°C (50°F – 104°F) környezeti hőmérsékleten tárolja.
   Óvja az elektromos kéziszerszámot a páratartalomtól és a közvetlen napfénytől.

Biztonsági szimbólumok

Az alábbi táblázat a terméken megjelenő biztonsági szimbólumokat ábrázolja és írja le. Összeszerelés és üzemeltetés előtt olvassa el, értse meg és kövesse a gépen található összes utasítást.

Szimbólumok	Leírások	Szimbólumok	Leírások
	OLVASSA EL A KEZELÉSI ÚTMUTATÓ(KA)T – Összeszerelés és üzemeltetés előtt olvassa el, értse meg és kövesse a felhasználói kézikönyv(ek)ben található összes utasítást.		Tartsa távol a bámészkodókat és a gyermekeket biztonságos távolságban.
	BIZTONSÁGI FIGYELMEZTETÉS – Óvintézkedésre, figyelmeztetésre vagy veszélyre utal.		VISELJEN SZEM- ÉS HALLÁSVÉDŐT – A sérülések elleni védelem érdekében viseljen fültokot és védőszemüveget.
	Ne tegye ki a készüléket esőnek vagy nedves körülményeknek.		A gép használatakor és a törmelék kezelésekor viseljen védőkesztyűt és csúszásmentes lábbelit.
	FORGÓ PENGÉK – A fűrész működése közben tartsa távol a kezét és a lábát a nyílásoktól.		A vágófogak helyes iránya.
	Kerülje el, hogy a guide bar (vezetőlemez) hegye bármilyen tárggyal érintkezzen. A hegy érintkezése a guide bar (vezetőlemez) hirtelen felfelé és hátrafelé történő elmozdulását okozhatja, ami súlyos sérülést okozhat a felhasználónak.		A chain saw (láncfűrész) használatakor mindig két kezet kell használni.
	KAPCSOLJA KI! Tisztítás vagy karbantartási ellenőrzés előtt húzza ki a dugót a konnektorból.		KAPCSOLJA KI! Azonnal húzza ki a dugót a konnektorból, ha a kábel sérült vagy elvágott.
	A forgó alkatrész a gép kikapcsolása után még néhány másodpercig folyamatosan forog.		Dupla szigetelés.

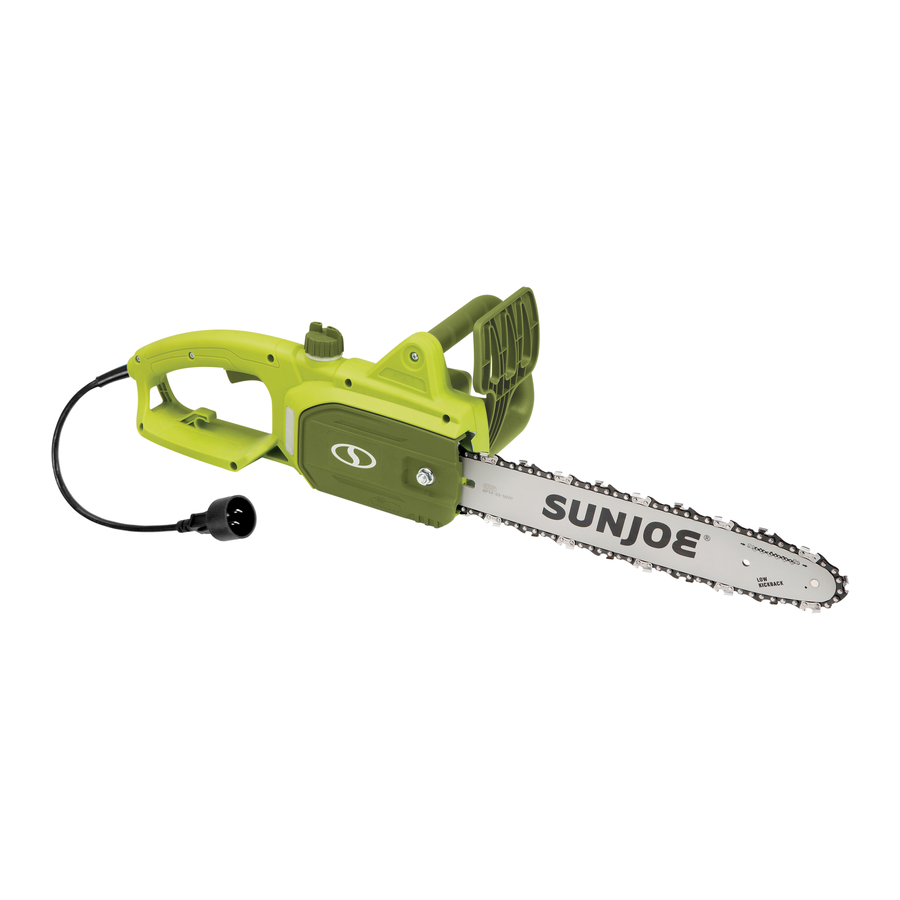

Ismerje meg a készülékét

Az elektromos chain saw (láncfűrész) használata előtt figyelmesen olvassa el a használati útmutatót és a biztonsági szabályokat. Hasonlítsa össze az alábbi ábrát a tényleges készülékkel, hogy megismerje a különböző kezelőszervek és beállítások helyét. Őrizze meg ezt a kézikönyvet későbbi felhasználás céljából.

1. 14 in. vágólánc
2. 14 in. guide bar (vezetőlemez)
3. Elülső kézvédő
4. Elülső kézfogantyú
5. Olajtartály sapka
6. Biztonsági zárógomb
7. Hátsó fogantyú
8. Kioldókapcsoló
9. Készülékkábel
10. Hosszabbítókábel rögzítő horog
11. Olajszintjelző ablak
12. Lánc/lánckerék végfedél
13. Végfedél anya
14. Hatszögkulcs/penge csavarhúzó
15. Vágórúd hüvely

Műszaki adatok

Névleges feszültség		120 V ~ 60 Hz
Teljesítmény		9A
Üresjárati fordulatszám		6300 rpm
Rúd/lánc hossza		14 in. (35.6 cm)
Maximális vágási vastagság		13.5 in. (34.3 cm) Ajánlott: 12.5 in. (31.8 cm)
Olajtartály kapacitása		4 fl oz (120 ml)
Lánc sebessége		37.7 ft/s (11.5 m/s)
Nettó súly		7.7 lbs (3.5 kg)

Kicsomagolás

A karton tartalma

• • Elektromos chain saw (láncfűrész)
• • 14 in. (35.6 cm) vágólánc (a rúdra előre felszerelve)
• • 14 in. (35.6 cm) guide bar (vezetőlemez)
  • Kétvégű hatszögkulcs/penge csavarhúzó
  • Vágórúd hüvely
  • Kézikönyv regisztrációs kártyával

1. Óvatosan vegye ki a chain saw (láncfűrészt), és ellenőrizze, hogy a fenti elemek mindegyike megvan-e.
2. Gondosan vizsgálja meg a terméket, hogy megbizonyosodjon arról, hogy a szállítás során nem történt-e törés vagy sérülés. Ha sérült vagy hiányzó alkatrészeket talál, NE vigye vissza a készüléket az üzletbe. Kérjük, hívja a Snow Joe + Sun Joe ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.
   MEGJEGYZÉS: Ne dobja ki a szállítókartont és a csomagolóanyagot, amíg nem áll készen az új elektromos chain saw (láncfűrész) használatára. A csomagolás újrahasznosítható anyagokból készült. A helyi előírásoknak megfelelően ártalmatlanítsa ezeket az anyagokat.

A berendezés és a csomagolóanyag nem játék. Ne engedje, hogy gyermekek játsszanak műanyag zacskókkal, fóliákkal vagy apró alkatrészekkel. Ezeket az elemeket le lehet nyelni, és fulladásveszélyt jelentenek!

Összeszerelés

A lánc és a vezetőlemez kezelésekor mindig viseljen nagy teherbírású kesztyűt. A gép biztonsága és hatékonysága érdekében nagyon óvatosan szerelje fel a vezetőlemezt és a láncot. Ha kétségei vannak, forduljon egy hivatalos Snow Joe + Sun Joe márkakereskedőhöz, vagy hívja a Snow Joe + Sun Joe ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.

A kicsomagolást és az összeszerelést sík és stabil felületen kell elvégezni, megfelelő helyet biztosítva a gép és a csomagolás mozgatásához.

Soha ne indítsa be a motort a vezetőlemez, a lánc és a láncvédő felszerelése előtt. Ha nincs minden alkatrész a helyén, a kuplung/lánckerék lerepülhet vagy felrobbanhat, ami potenciálisan súlyos sérüléseket okozhat a felhasználónak.

A súlyos személyi sérülések elkerülése érdekében olvassa el és értse meg az összes mellékelt biztonsági utasítást.

Bármilyen karbantartás elvégzése előtt győződjön meg arról, hogy a szerszám ki van húzva a tápegységből. Ennek figyelmen kívül hagyása súlyos személyi sérülést okozhat.

A vezetőlemez és a lánc felszerelése

Szükséges eszközök és kellékek:

• Kétvégű imbuszkulcs/lapos csavarhúzó (mellékelve)
• Nagy teherbírású munkakesztyű

MEGJEGYZÉS: A vezetőlemez és a lánc cseréjekor csak azonos cserealkatrészeket használjon. A telepítés megkezdése előtt győződjön meg arról, hogy a láncfűrész le van választva a tápegységről.

1. Az imbuszkulccsal csavarja ki a végfedél anyáját, és távolítsa el a lánc/lánckerék végfedelet.


MEGJEGYZÉS: Amikor először vásárolja meg a láncfűrészét, a lánc a könnyű felszerelés érdekében előre fel lesz szerelve a vezetőlemezre. Csak a vezetőlemez felszerelésére vonatkozó utasításokat kövesse (lásd a 3. lépést). Ha a jövőben ki kell cserélnie a láncot, kövesse az alábbiakban részletezett összes lépést.

2. Fektesse ki az új fűrészláncot egy hurokba, és egyenesítse ki az esetleges megtöréseket. A FOGAK ÉLES OLDALÁNAK ÖNTŐL EL KELL FORDULNIA, ÉS A VEZETŐLEMEZEN JELZETT LÁNCNYILÁSSAL MEGEGYEZŐ IRÁNYBA KELL ÁLLNIA. Ha a fogak hátrafelé néznek, fordítsa meg a hurkot.

3. A hegyénél kezdve szerelje be a lánchajtó szemeket a vezetőlemez hornyába, és hagyjon egy hurkot a vezetőlemez hátulján. A lánc lazán illeszkedik, amíg a lánckerékre nem kerül.
   MEGJEGYZÉS: Győződjön meg a lánc irányáról. Ha a lánc fordítva van felszerelve, a fűrész rendellenesen vibrál, és nem vág.

4. Tartsa a láncot a helyén a vezetőlemezen, és helyezze a hurkot a lánckerék köré. Illessze a vezetőlemezt a rögzítőfelülethez úgy, hogy a vezetőlemez csapjai a vezetőlemez hosszú nyílásában legyenek, és az állítócsap a láncfeszítő csap furatában legyen (4. ábra).

   MEGJEGYZÉS: Ha az állítócsap nem éri el a láncfeszítő csap furatát, forgassa el a láncfeszítő csavart az óramutató járásával ellentétes irányba, amíg a csap furata egy vonalba nem kerül az állítócsappal.
5. Miközben a vezetőlemezt és a láncot a rögzítőfelülethez szorítja, állítsa be a láncfeszességet szükség szerint a mellékelt lapos csavarhúzóval a láncfeszítő csavar beállításával. A lánc meghúzásához forgassa el a láncfeszítő csavart az óramutató járásával megegyező irányba, a lánc meglazításához pedig az óramutató járásával ellentétes irányba.

6. Helyezze vissza a lánc/lánckerék végfedelet úgy, hogy először a hátsó fület helyezi a hátsó fül nyílásába, és helyezze a fedelet a vezetőlemez vége fölé. Húzza meg a végfedél anyáját; hagyja a vezetőlemezt elég lazán ahhoz, hogy kissé elmozdulhasson a feszesség beállításához (6. ábra).

7. Távolítsa el a lánc összes lazaságát a láncfeszítő csavar óramutató járásával megegyező irányba forgatásával, amíg a lánc szorosan nem illeszkedik a vezetőlemezhez, és a hajtószemek nem illeszkednek a vezetőlemez hornyába.


MEGJEGYZÉS: A lánc akkor van megfelelően megfeszítve, ha a vezetőlemez alján nincs lógás; a lánc szorosan illeszkedik, de kézzel elforgatható kötés nélkül. A láncfeszítésről további információt a karbantartási részben talál.

8. Húzza meg teljesen a végfedél anyáját az imbuszkulccsal.

MEGJEGYZÉS: Ha a lánc túl szoros, nem fog forogni. Lazítsa meg kissé a végfedél anyáját, és forgassa el a láncfeszítőt 1/4 fordulattal az óramutató járásával ellentétes irányba. Emelje fel a vezetőlemez hegyét, és húzza meg újra a végfedél anyáját. Győződjön meg arról, hogy a lánc kézzel elforgatható kötés nélkül.

MEGJEGYZÉS: Az új lánc hajlamos a nyúlásra; gyakran ellenőrizze a láncfeszességet, és szükség szerint állítsa be a feszességet.

A vezetőlemez és a lánc cseréje

1. Válassza le a láncfűrészt a tápegységről.
2. A mellékelt imbuszkulccsal csavarja ki a végfedél anyáját a lánc/lánckerék végének eltávolításához.
3. Távolítsa el a vágólemezt és a láncot a rögzítőfelületről.

4. Távolítsa el a régi láncot a vezetőlemezről.
5. Az új fűrészlánc megfelelő elhelyezéséhez és felszereléséhez kövesse a "A vezetőlemez + lánc felszerelése" című rész 2–6. lépéseit.

Felkészülés a munkára

A gép ellenőrzése

Mielőtt bármilyen ellenőrzést, beállítást, javítást vagy karbantartást végezne a gépen, győződjön meg arról, hogy az egység nincs csatlakoztatva a tápegységhez.

A munka megkezdése előtt kérjük, hogy:

• Ellenőrizze, hogy a gépen és a vezetőlemezen lévő összes csavar szorosan meg van-e húzva;
• Ellenőrizze, hogy a lánc megfelelően van-e megfeszítve, megfelelően van-e élezve, és nincsenek-e rajta sérülés jelei;
• Ellenőrizze, hogy a kézi fogantyúk és a védőeszközök tiszták és szárazak, megfelelően vannak-e felszerelve, és biztonságosan vannak-e rögzítve a géphez;
• Ellenőrizze, hogy a kioldókapcsoló és a biztonsági gomb szabadon mozog-e erőltetés nélkül, és automatikusan és gyorsan visszatér-e a semleges helyzetébe;
• Ellenőrizze, hogy a kioldókapcsoló zárolva marad-e a biztonsági gomb megnyomásáig;
• Győződjön meg arról, hogy a hűtőlevegő-nyílások nincsenek eltömődve fűrészporral vagy törmelékkel;
• Ellenőrizze, hogy a lánc olajszintje nem alacsonyabb-e a "MIN" jelnél; ha szükséges, töltse fel az olajat a töltőnyílás szélétől 1 cm-re.
  MEGJEGYZÉS: A láncfűrész használata előtt fel kell töltenie a láncolajtartályt vezetőlemez- és láncolajjal.

A láncfeszesség beállítása

Mielőtt bármilyen ellenőrzést, beállítást, javítást vagy karbantartást végezne a gépen, győződjön meg arról, hogy a szerszám ki van húzva a tápegységből.

A lánc a szerszám kikapcsolása után még néhány másodpercig forog.

1. Lazítsa meg a végfedél anyáját, amíg kézzel meg nem húzható. A lapos csavarhúzóval forgassa el a láncfeszítő csavart az óramutató járásával megegyező irányba a lánc megfeszítéséhez. A hideg lánc akkor van megfelelően megfeszítve, ha a vezetőlemez alján nincs lógás; a lánc szorosan illeszkedik, de kézzel elforgatható kötés nélkül (9. ábra).

2. A feszesség akkor megfelelő, ha a láncon lévő hajtószemek nem csúsznak ki a vezetőlemezen lévő láncvezetőből, amikor a láncot a vezetőlemez közepéről felfelé húzzák.


Lánckenőanyag

A lánc kenésének elmulasztása károsíthatja a láncot és a vezetőlemezt. Használjon jó minőségű vezetőlemez- és láncolajat, amelyet kifejezetten láncfűrészekhez terveztek. A vezetőlemez- és láncolaj megvásárolható a helyi barkácsboltban vagy online a sunjoe.com oldalon.

MEGJEGYZÉS: Normális, hogy a fűrészből olaj szivárog, ha nem használják. A szivárgás megakadályozása érdekében minden használat után ürítse ki az olajtartályt. Ha az egységet hosszabb ideig (3 hónap vagy annál hosszabb ideig) tárolja, ügyeljen arra, hogy a lánc enyhén legyen kenve. Ez megakadályozza a rozsdát a láncon és a vezetőlemez lánckerekén.

Ne használja a láncfűrészt semmilyen típusú tartozékkal vagy kiegészítővel. Az ilyen használat veszélyes lehet.

Működés

A gép beindítása
A láncfűrész beindítása előtt távolítsa el az olajtartály kupakját, és töltsön vezetőlemez- és láncolajat az olajszintablak tetejéig. Egy perc használat körülbelül 0,2 fl oz (6 ml) olajat fogyaszt. Töltse fel, ha az olajszint a tartály 1/4-ére csökken.

MEGJEGYZÉS: Az elektromos láncfűrésze automatikus olajszivattyúval van felszerelve a vezetőlemez és a lánc olajozásához. A láncfűrész működéséhez vezetőlemez- és láncolajat kell hozzáadnia.

1. Csatlakoztassa az elektromos láncfűrészt egy működő 120 V-os aljzathoz nagy teherbírású kültéri hosszabbító kábellel.
2. Készítsen egy hurkot a tápkábelen, és tolja fel a fogantyúban lévő lyukon keresztül, és a kábelrögzítő horog köré, majd csatlakoztassa a hosszabbító kábelt a készülék kábeléhez.

3. Győződjön meg arról, hogy a vezetőlemez nem érinti a talajt vagy más tárgyat.
4. Tartsa a láncfűrészt szilárdan mindkét kezével.
5. A szerszám bekapcsolásához nyomja meg és tartsa lenyomva a biztonsági zár gombot a hüvelykujjával, majd húzza meg a kioldót az ujjaival. A szerszám működése után engedje el a biztonsági zár gombot (13. ábra).

6. A szerszám kikapcsolásához engedje el a kioldókapcsolót (13. ábra).

MEGJEGYZÉS: Ne nyomja meg a kioldókapcsolót, amíg nem áll készen a vágásra.

Működési tanácsok

Az Ön és mások biztonsága érdekében:

1. Ne használja a gépet anélkül, hogy gondosan elolvasta volna az utasításokat. Ismerkedjen meg a kezelőszervekkel és a gép helyes használatával. Tanulja meg, hogyan állíthatja le gyorsan a gépet.
2. Ne feledje, hogy a kezelő vagy a felhasználó felelős a más személyeknek vagy azok tulajdonának okozott balesetekért vagy veszélyekért.
3. A gép használatakor mindig viseljen megfelelő ruházatot. Viseljen rezgéscsillapító kesztyűt és egyéb egyéni védőfelszerelést.
   MEGJEGYZÉS: A fent említett óvintézkedések azonban nem garantálják bizonyos kockázatok megelőzését – azaz a Raynaud-jelenséget vagy a carpalis alagút szindrómát. Azoknak a kezelőknek, akik hosszabb ideig használják ezt a gépet, ajánlott rendszeresen ellenőriztetni a kezüket és az ujjaikat. Ha a fent említett tünetek bármelyike jelentkezik, azonnal forduljon orvoshoz.
4. Csak nappali fényben vagy jó mesterséges fényben dolgozzon.
5. Legyen rendkívül óvatos, amikor fémkerítések közelében dolgozik.
6. Ügyeljen arra, hogy ne üsse a rudat keményen idegen tárgyakhoz, és ne repüljenek szét a lánc mozgása által okozott törmelékek.
7. Ne működtesse a láncfűrészt fán, létrán vagy állványon. Ez rendkívül veszélyes.
8. Legyen rendkívül óvatos, amikor kis bokrokat, csemetéket vagy feszültség alatt álló ágakat vág. Az ilyen vékony és feszült anyagok beakadhatnak a fűrészbe, és visszacsaphatnak Ön felé, kibillenthetik az egyensúlyát, vagy visszarúghatnak.
9. Ne vágjon szőlőt és/vagy kis aljnövényzetet.
10. Mielőtt elindítaná az egységet, győződjön meg arról, hogy a láncfűrész nem érintkezik semmilyen tárggyal.

A lánc a fűrész kikapcsolása után is tovább forog. Ne használja a szerszámot nedves körülmények között.

Mindig emlékezzen arra, hogy a helytelenül használt láncfűrész károsíthat vagy zavarhat másokat, és komoly hatással lehet a környezetre.

Az emberek és a környezet tiszteletben tartása érdekében:

• Kerülje a gép használatát olyan környezetben vagy napszakban, amikor az zavarhat másokat.
• Szigorúan tartsa be a helyi előírásokat és rendelkezéseket a fűrészelés utáni hulladékanyagok ártalmatlanítására vonatkozóan.
• Szigorúan tartsa be a helyi előírásokat és rendelkezéseket az olajok, sérült alkatrészek vagy bármely olyan elem ártalmatlanítására vonatkozóan, amelyek erős hatással vannak a környezetre.
• A gép működése közben bizonyos mennyiségű lánckenő olaj kerül a környezetbe, ezért csak erre a célra kifejlesztett, biológiailag lebomló olajokat használjon.
• A tűzveszély elkerülése érdekében ne hagyja a gépet forró motorral leveleken vagy száraz füvön.

A vibrációnak való hosszan tartó kitettség sérüléseket és neurovaszkuláris rendellenességeket (más néven "Raynaud-szindróma" vagy "fehér kéz") okozhat, különösen a keringési zavarokban szenvedőknél. A tünetek érinthetik a kezeket, a csuklókat és az ujjakat, és érzékenységvesztéssel, zsibbadással, viszketéssel, fájdalommal, valamint a bőr elszíneződésével vagy látható elváltozásaival járhatnak. Ezeket a hatásokat súlyosbíthatja az alacsony környezeti hőmérséklet és/vagy a kézi fogantyúk túl szoros megfogása. Ha a tünetek jelentkeznek, csökkenteni kell a gép használatának időtartamát, és orvoshoz kell fordulni.

Ellenőrzések munka közben

A láncfeszesség ellenőrzése

A lánc munka közben fokozatosan nyúlik, ezért gyakran ellenőrizni kell a feszességét.

Az első használati időszakban (vagy a lánc cseréje után) a láncfeszességet gyakrabban kell ellenőrizni a lánc beállása miatt.

Soha ne dolgozzon laza lánccal, mert veszélyes lehet, ha a lánc kicsúszik a vezető sínekből.

A láncfeszesség beállításához kövesse a "A láncfeszesség beállítása" című részben található utasításokat.

Az olajszállítás ellenőrzése

Soha ne használja a gépet kenés nélkül! Az olajszintet a tartályban a átlátszó mérőn keresztül ellenőrizheti. Ügyeljen arra, hogy minden használat előtt feltöltse az olajtartályt. A legjobb eredmény elérése érdekében csak jó minőségű, kifejezetten láncfűrészekhez tervezett vezető- és láncolajat használjon.

Győződjön meg arról, hogy a vezető és a lánc a helyén van, amikor ellenőrzi az olajszállítást.

Indítsa be a motort, és ellenőrizze, hogy a láncolaj a lentiek szerint kerül-e szállításra.

Helyes vágási testtartás

1. A súlypontnak egyensúlyban kell lennie, mindkét lábbal szilárd talajon.
2. Tartsa a bal karját és könyökét "egyenes kar" pozícióban, hogy ellenálljon a visszarúgásnak.

3. A testének mindig a láncvonal bal oldalán kell lennie.

Alapvető vágási eljárások

1. A legfeljebb 6-7 hüvelyk átmérőjű kis fákat általában egyetlen vágással vágják le. A bevágások határozzák meg a fa dőlésének irányát.

Ha a fa rossz irányba kezd dőlni, vagy ha a fűrész beakadt vagy elakadt a dőlés során, hagyja ott a fűrészt, és mentse magát.

A hátsó vágás során rendszeresen pillantson a fa tetejére, hogy megbizonyosodjon arról, hogy a fa a kívánt irányba fog dőlni.

2. Gyakorolja néhány kis rönk vágását a következő technikákkal, hogy érezze a fűrész használatát, mielőtt nagyobb fűrészelési műveletbe kezdene.
3. Vegye fel a megfelelő testtartást a fa előtt kikapcsolt fűrésszel.
4. Nyomja meg a ravaszt, és hagyja, hogy a lánc a vágás megkezdése előtt teljes sebességre gyorsuljon.
5. Tartsa a fűrészt mindkét kezével szilárdan. Mindig tartsa a bal kezét az első fogantyún, a jobb kezét pedig a hátsó fogantyún úgy, hogy a teste a láncvonal bal oldalán legyen.
6. Tartsa az egységet folyamatosan működésben a vágás teljes ideje alatt, egyenletes sebességet tartva.
7. Hagyja, hogy a lánc végezze a munkát; csak enyhe lefelé irányuló nyomást gyakoroljon. Ha erőlteti a vágást, a vezető, a lánc vagy az egység károsodhat.
8. Ne gyakoroljon nyomást a fűrészre a vágás végén.
9. Mindig mindkét lábával szilárd talajon vágjon, hogy elkerülje az esést.
10. Ne vágjon mellmagasság fölött, mert nehéz szabályozni a visszarúgási erőket egy magasan tartott fűrésszel.

Vágási technikák

Mielőtt először végez kivágást vagy gallyazást, gyakorolja a rönkök fűrészelését a földön vagy bakokon, hogy megismerkedjen a géppel és a legmegfelelőbb fűrészelési technikákkal. Fa kivágásakor tartson mindenkit biztonságos távolságban a vágási területtől. A legbiztonságosabb távolság legalább kétszerese legyen a kivágási területen található legnagyobb fák magasságának.

Fűrészeléskor mindig mindkét kezével tartsa a gépet.

Azonnal állítsa le a motort, ha a lánc megáll fűrészelés közben. Óvakodjon a visszarúgástól, amely akkor fordulhat elő, ha a vezető akadályba ütközik.

Fa kivágása

1. Ha a darabolást és a kivágást két vagy több személy végzi egyszerre, a kivágási műveletet legalább a kivágott fa magasságának kétszeresével kell elkülöníteni a darabolási művelettől. A fákat nem szabad olyan módon kivágni, amely veszélyeztethet személyt, eltalálhat egy közművezetéket vagy anyagi kárt okozhat. Ha a fa érintkezésbe kerül egy közművezetékkel, azonnal értesíteni kell a közműszolgáltatót.

Ellenőrizze a fán, hogy nincsenek-e sérült vagy elhalt ágak, amelyek leeshetnek és eltalálhatják Önt a kivágási folyamat során.

2. A láncfűrész kezelőjének a terep felfelé eső oldalán kell tartózkodnia, mivel a fa valószínűleg legurul vagy lecsúszik a lejtőn, miután kivágták.
3. Tervezzen menekülési útvonalat, és tisztítsa meg a megfelelő területet, mielőtt munkához látna. A menekülési útvonalnak hátrafelé és átlósan a várható dőlésvonal mögé kell húzódnia, ahogy az ábrán látható.

4. A kivágás megkezdése előtt vegye figyelembe a fa természetes dőlését, a nagyobb ágak elhelyezkedését és a szél irányát, hogy segítsen megítélni, milyen irányba fog dőlni a fa.

Ne vágjon ki fákat erős szél vagy heves csapadék idején. Várjon kedvező körülményekre a vágáshoz.

Ne vágjon ki olyan fákat, amelyek erősen dőlnek, vagy olyan nagy fákat, amelyeknek rothadt ágai, laza kérge vagy üreges törzse van. Ezeket a fákat tolja vagy húzza le nehézgépekkel, majd vágja le őket.

5. Távolítsa el a szennyeződéseket, köveket, laza kérget, szögeket, kapcsokat és huzalt a kivágandó fáról.

Bevágás alávágás

Készítsen a fa átmérőjének 1/3-át kitevő bevágást, merőlegesen a dőlés irányára, ahogy az ábrán látható.

Először készítse el az alsó vízszintes bevágást.

Ez segít elkerülni a fűrészlánc vagy a vezető becsípődését a második bevágás elkészítésekor.

Kivágás hátsó vágás

1. Készítse el a kivágás hátsó vágását legalább 2 hüvelykkel (50 mm) magasabban, mint a vízszintes bevágás, ahogy az ábrán látható (18. ábra). Tartsa a kivágás hátsó vágását párhuzamosan a vízszintes bevágással. Helyezze el stratégiailag a kivágás hátsó vágását úgy, hogy elegendő fa maradjon zsanérként működni. A zsanérfa megakadályozza, hogy a fa elcsavarodjon és rossz irányba dőljön. Ne vágja át a zsanért.
2. Ahogy a kivágás közeledik a zsanérhoz, a fának el kell kezdenie dőlni. Ha fennáll annak a lehetősége, hogy a fa nem a kívánt irányba dől, vagy visszabillenhet és megkötheti a fűrészláncot, hagyja abba a vágást, mielőtt a kivágás hátsó vágása befejeződik, és használjon fa-, műanyag- vagy alumíniumékeket a vágás kinyitásához és a fa ledöntéséhez a kívánt dőlésvonal mentén.
3. Amikor a fa elkezd dőlni, vegye ki a láncfűrészt a vágásból, állítsa le a motort, tegye le a láncfűrészt, majd használja a tervezett visszavonulási útvonalat. Legyen figyelmes a feje fölül leeső ágakra, és figyelje a lábát.

Fa gallyazása

A gallyazás az a folyamat, amely során az ágakat eltávolítják egy kidőlt fáról. Gallyazáskor hagyja a nagyobb alsó ágakat a rönk talajtól való megtámasztására. Távolítsa el a kis ágakat egyetlen vágással, ahogy az ábrán látható. A feszültség alatt álló ágakat alulról felfelé kell vágni, hogy elkerülje a láncfűrész megkötését.

Különös figyelmet kell fordítani arra, hogy az ágak hol fekszenek a földön, és fel kell ismerni a következő kockázatokat:

1. az ágak feszültség alatt lehetnek;
2. az ág dőlésének iránya eltérhet a várttól;
3. a fa instabil lehet az ág levágása után.

Rönk darabolása

A darabolás az a folyamat, amely során egy rönköt hosszúságokra vágnak. Fontos, hogy a lába szilárdan álljon, és a súlya egyenletesen oszlik el mindkét lábán. Ha lehetséges, a rönköt ágakkal, rönkökkel vagy ékekkel kell megemelni és megtámasztani. Kövesse ezeket az egyszerű utasításokat a könnyű vágáshoz:

1. Ha a rönk a teljes hosszában meg van támasztva, ahogy az ábrán látható, vágja felülről (felülről darabolás).

2. Ha a rönk az egyik végén van megtámasztva, vágja az átmérő 1/3-át alulról (alulról darabolás). Ezután végezze el a befejező vágást felülről darabolással, hogy találkozzon az első vágással.

3. Ha a rönk mindkét végén meg van támasztva, vágja az átmérő 1/3-át felülről (felülről darabolás). Ezután végezze el a befejező vágást az alsó 2/3-ot alulról darabolva, hogy találkozzon az első vágással.

4. Könnyebb a rönköt a tüskés ütközővel fűrészelni.


• Ássa a tüskés ütközőt a rönkbe, és használja forgáspontként. Vágjon ívelt mozdulattal, hogy a vezető behatoljon a fába.
• Szükség esetén ismételje meg többször, változtatva a tüskés ütköző beásási pontját.
• Lejtőn való daraboláskor mindig a rönk felfelé eső oldalán álljon (20. ábra). A rönkön való átvágáskor tartsa meg az irányítást azáltal, hogy a vágás vége felé csökkenti a vágási nyomást anélkül, hogy lazítana a láncfűrész fogantyúin. Ne hagyja, hogy a lánc érintkezzen a talajjal.


A vágás befejezése után várja meg, amíg a fűrészlánc megáll, mielőtt elmozdítaná a láncfűrészt. Mindig állítsa le a motort, mielőtt fáról fára mozog.

Befejező munkák

Amikor befejezte a munkát:

• Kapcsolja ki a motort, és húzza ki az egységet az áramforrásból.
• Várja meg, amíg a lánc megáll, és hagyja lehűlni a gépet.
• Távolítsa el a fűrészpor vagy olajlerakódások nyomait a láncról.
• Ha túlzott szennyeződés vagy gyanta halmozódik fel, szerelje szét a láncot, és helyezze egy megfelelő tisztítószerrel ellátott tartályba. Ezután öblítse le tiszta vízzel, és kezelje megfelelő korróziógátló spray-vel, mielőtt visszahelyezné a gépre.
• Tárolás előtt helyezze a vezetővédőt a vezetőre.

Hagyja a motort teljesen lehűlni, mielőtt a láncfűrészt zárt térben tárolná.

A tűzveszély csökkentése érdekében alaposan tisztítsa meg a gépet, hogy eltávolítsa a fűrészport, ágakat, leveleket vagy a felesleges zsírt. Soha ne hagyjon vágott törmelékkel teli tartályokat a tárolóhelyen belül.

Karbantartás

Kérjük, forduljon egy hivatalos Snow Joe + Sun Joe márkakereskedőhöz, vagy hívja a Snow Joe + Sun Joe ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon minden olyan karbantartási művelethez, amely nem szerepel ebben a kézikönyvben. Bármely, nem engedélyezett szervizközpontban vagy szakképzetlen személyzet által végzett művelet a garancia teljes érvénytelenségét vonja maga után.

Az Ön és mások biztonsága érdekében:

• A megfelelő karbantartás elengedhetetlen a gép eredeti hatékonyságának és biztonságának megőrzéséhez az idő múlásával.
• Tartsa szorosan meghúzva az összes anyát, csavart és csavart, hogy a berendezés biztonságos állapotban legyen.
• Soha ne használja a gépet kopott vagy sérült alkatrészekkel.
  A sérült alkatrészeket ki kell cserélni, soha nem szabad javítani.
• Csak eredeti Snow Joe + Sun Joe cserealkatrészeket használjon. Az azonos minőségű alkatrészek súlyosan károsíthatják a berendezést, veszélyeztethetik a biztonságot és érvényteleníthetik a garanciát.

Mindig húzza ki a készüléket az áramforrásból, mielőtt bármilyen beállítást, karbantartást vagy javítást végez az elektromos láncfűrészén.

• Használjon védőkesztyűt a vezetőlemez és a lánc kezelésekor.
• Tartsa a védő vágóélvédőt a vezetőlemezen, kivéve, ha közvetlenül a vezetőlemezen vagy a láncon avatkozik be.
• Soha ne helyezzen el olajokat vagy más szennyező anyagokat nem engedélyezett helyeken.

Motor hűtése

A motor túlmelegedésének és károsodásának elkerülése érdekében mindig tartsa tisztán és por- és törmelékmentesen a hűtő légnyílásokat.

Láncfeszesség

Használat előtt ellenőrizze a láncfeszességet, amikor a lánc hideg. A hideg lánc megfelelő feszessége az, amikor nincs lógás a vezetőlemez alján; a lánc szoros, de kézzel elforgatható kötés nélkül.

A normál fűrészműködés során a lánc hőmérséklete megnő. A megfelelően megfeszített meleg lánc hajtószemei körülbelül 0,050 hüvelyknyire (1,25 mm) lógnak ki a vezetőlemez hornyából. Ne feledje, hogy a melegen megfeszített lánc lehűléskor túl szoros lehet. A következő használat előtt ellenőrizze a "hideg feszességet". A láncot újra meg kell feszíteni, ha a hajtószemeken lévő lapok kilógnak a vezetőlemez hornyából.

MEGJEGYZÉS: Az új lánc hajlamos a nyúlásra. Gyakran ellenőrizze a láncfeszességet, és szükség szerint feszítse újra.

Anyák és csavarok

Időnként ellenőrizze, hogy az összes anya és csavar szorosan meg van-e húzva, és a kézi fogantyúk szorosan rögzítve vannak-e.

Láncélezés

A láncfűrész biztonságos és hatékony működésének biztosítása érdekében elengedhetetlen a vágóelemek jó élezése. Erősen ajánlott a lánc cseréje, amint elveszíti a tiszta és biztonságos vágási képességét. Lehetséges azonban a meglévő lánc élezése, ha az élezés gondosan történik. A láncon és a vezetőlemezen végzett bármilyen munka speciális tapasztalatot és speciális szerszámokat igényel. Biztonsági okokból javasoljuk, hogy forduljon egy hivatalos Snow Joe + Sun Joe márkakereskedőhöz, vagy hívja a Snow Joe + Sun Joe ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.

Élezés szükséges, ha:

• A fűrészpor pornak tűnik.
• A vágás nehezebbé válik.
• A vágás nem egyenes.
• A rezgések megnőnek.

Egy hivatalos szervizközpont a megfelelő szerszámokkal élezi meg a láncot, hogy biztosítsa az anyag minimális eltávolítását és az összes vágóél egyenletes élességét.

Ha saját maga élezi meg a láncot, használjon speciális, kerek keresztmetszetű reszelőket, amelyek átmérője 5/32 hüvelyk (4 mm). Bizonyos mennyiségű készségre és tapasztalatra van szükség ahhoz, hogy elkerülje a vágóélek károsodását.

Élezze meg a láncot az alábbiak szerint:

• Rögzítse a vezetőlemezt szilárdan, a lánccal együtt, egy megfelelő satuval.
• Húzza meg a láncot, ha laza.
• Szerelje be a reszelőt a vezetőbe, majd helyezze be a fogba a vágóéltől állandó szögben.
• Élezze előre irányuló mozdulattal néhányszor, és ismételje meg ezt az összes, ugyanabba az irányba (jobbra vagy balra) néző vágóélen.
• A lánc előremozgatásához használjon csavarhúzót.
• Fordítsa meg a vezetőlemezt a satuval, és ismételje meg az összes többi vágóélen.
• Ellenőrizze, hogy a mélységhatároló fog nem áll-e ki jobban, mint az ellenőrző szerszám, és reszelje le a kiálló részeket egy lapos reszelővel, lekerekítve a széleket.
• Élezés után távolítsa el a reszelés és a por minden nyomát, és kenje meg a láncot egy olajfürdőben. Cserélje ki a láncot, ha:
  • a vágóélek hossza 5 mm-re vagy kevesebbre csökken;
  • túl nagy a játék a szemek és a szegecsek között.


Vezetőlemez karbantartása

Ha a vezetőlemezen kopás jelei mutatkoznak, fordítsa meg a fűrészen, hogy elossza a kopást a maximális vezetőlemez-élettartam érdekében. A vezetőlemez sínek tollazása vagy sorjázása a vezetőlemez kopásának normális folyamata. Az ilyen hibákat reszelővel kell elsimítani, amint azok előfordulnak.

Cserélje ki a vezetőlemezt a következő hibák bármelyikével:

• kopás a vezetőlemez sínek belsejében, ami lehetővé teszi a lánc oldalirányú fekvését;
• hajlított vezetőlemez;
• repedt vagy törött sínek;
• széttárt sínek.

Fordítsa meg a fűrészt, ellenőrizze a vezetőlemez alját, és győződjön meg arról, hogy a kenőnyílások és a lánchorony mentesek a szennyeződésektől.

A Sun Joe SWJ599E elektromos láncfűrészhez cserealkatrészeket vásárolhat online a sunjoe.com oldalon, vagy telefonon is rendelhet a Snow Joe + Sun Joe ügyfélszolgálatán az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.

Lánckerék

Rendszeresen ellenőrizze a lánckerék állapotát, és cserélje ki, ha a kopás meghaladja a 0,5 mm-t.

Ne szereljen fel új láncot kopott lánckerékkel vagy fordítva.

Tárolás

Minden munkamenet után alaposan tisztítsa meg a gépet, hogy eltávolítsa az összes port és törmeléket, és csúsztassa a vezetőlemez védőburkolatát a vágóélre. Javítsa meg vagy cserélje ki a készülék hibás alkatrészeit.

Tárolja a gépet száraz, zárt helyen, gyermekektől elzárva.

Támogatás

Ha a Sun Joe SWJ599E elektromos láncfűrésze szervizelést vagy karbantartást igényel, kérjük, hívja az 1-866-SNOWJOE (1-866-7669563) telefonszámot segítségért.

Modell- és sorozatszámok

Amikor felveszi a kapcsolatot a vállalattal, alkatrészeket rendel újra, vagy szervizelést intéz egy hivatalos márkakereskedőtől, meg kell adnia a modell- és sorozatszámokat, amelyek a készülék házán található matricán találhatók. Másolja be ezeket a számokat az alábbi helyre.

Hibaelhárítás

Hiba	Lehetséges ok	Javítás
A motor nem indul el, amikor bekapcsolja	A kábel nincs csatlakoztatva az áramforráshoz	Győződjön meg arról, hogy a kábel csatlakoztatva van egy áramforráshoz
	A kioldókapcsoló nem működik	Ellenőrizze, hogy a biztonsági zár gomb teljesen be van-e nyomva a kioldókapcsoló bekapcsolása előtt
	A hosszabbító kábel nincs csatlakoztatva a dugóhoz	Ellenőrizze, hogy a hosszabbító kábel teljesen csatlakoztatva van-e a szerszámhoz
	A hosszabbító kábel vagy a tápkábel sérült	Javítsa meg vagy cserélje ki a sérült kábelt
	Kopott motor kefék	A motor keféket ki kell cserélni
A vezetőlemez és a lánc forrón fut és füstöl	A láncfeszesség túl szoros	Állítsa be a láncfeszességet
	Az olajtartály üres	Töltse fel a tartályt láncolajjal
	A lánc fordítva van felszerelve	Fordítsa meg a láncot úgy, hogy a vágók a megfelelő irányba nézzenek
A motor fut, de a lánc nem forog	A láncfeszesség túl szoros	Állítsa be a láncfeszességet
	A vezetőlemez és a lánc megsérülhetett	Cserélje ki a láncot és a vezetőlemezt azonos cserealkatrészekre
Gyenge vágási teljesítmény	Tompa fűrészlánc	Élezze meg vagy cserélje ki a fűrészláncot
	Helytelen láncfeszesség	Ellenőrizze a láncfeszességet
	A fűrészlánc helytelenül van felszerelve	Ellenőrizze a fűrészlánc tájolását
A lánc leugrik a vezetőlemezről	Helytelen láncfeszesség	Ellenőrizze a láncfeszességet
A lánc nehezen működik	Helytelen láncfeszesség	Ellenőrizze a láncfeszességet

© 2021 by Snow Joe, LLC
Minden jog fenntartva. Eredeti utasítások.

Kézikönyv letöltése

Itt letöltheti a kézikönyv teljes pdf verzióját, amely további biztonsági utasításokat, garanciális információkat, FCC szabályokat stb. tartalmazhat.

SunJoe SWJ599E - Elektromos láncfűrész kézikönyv letöltése

Elérhető nyelvek
