SunJoe SWJ599E - Elektrinio grandininio pjūklo instrukcija

Saugos instrukcijos

Prieš naudodami, visi operatoriai privalo perskaityti šias instrukcijas
Perskaitykite visas šiame vadove pateiktas instrukcijas. Laikykite šį vadovą saugioje vietoje, kad informacija visada būtų prieinama. Jei įrangą atiduodate kitam asmeniui, būtinai pateikite šias naudojimo instrukcijas. Visada reikia laikytis pagrindinių saugos priemonių, kad sumažintumėte gaisro, elektros smūgio ir sužalojimų riziką.

Atkreipkite dėmesį į asmeninio saugumo įspėjimo simbolį m, naudojamą šiame vadove, kad atkreiptumėte dėmesį į ĮSPĖJIMĄ, pateikiamą kartu su konkrečia naudojimo instrukcija. Tai reiškia, kad operacijai reikia ypatingo DĖMESIO, ATSARGUMO ir ŽINOJIMO.

Numatytas naudojimas

Šis elektrinis grandininis pjūklas buvo suprojektuotas ir pagamintas medžių šakoms ir šakoms genėti bei mažesniems rąstams iki 10 colių (25 cm) storio pjauti. Visi mediniai objektai, kuriuos numatoma pjauti šiuo grandininiu pjūklu, neturėtų būti storesni už maksimalias kreipiančiosios juostos pjovimo galimybes.

Netinkamas naudojimas

Bet koks kitas naudojimas, kuris skiriasi nuo aukščiau paminėtų, kelia rimtą pavojų naudotojui ir gali sugadinti tiek įrankį, tiek jūsų asmeninę nuosavybę. Netinkamo naudojimo pavyzdžiai apima, bet neapsiriboja:

• gyvatvorių karpymas;
• drožyba;
• padėklų, dėžių ir įvairių pakavimo medžiagų pjaustymas;
• baldų ar kitų medžiagų su vinimis, varžtais ar kitais metaliniais komponentais pjaustymas;
• mėsos dorojimas;
• mašinos naudojimas objektams kelti, perkelti ar skaldyti;
• mašinos naudojimas pritvirtinus prie fiksuotų atramų.

Netinkamas mašinos naudojimas panaikins garantiją, atleis gamintoją nuo visų įsipareigojimų. Todėl naudotojas bus atsakingas už visus ir bet kokius nuostolius ar sužalojimus sau ar kitiems.

Bendrasis saugumas

Naudojant elektrinius sodo įrankius, visada reikia laikytis pagrindinių saugos priemonių, kad sumažintumėte gaisro, elektros smūgio ir sužalojimų riziką, įskaitant šias:

1. Laikykite apsaugas vietoje – Apsauginės apsaugos turi būti periodiškai tikrinamos, siekiant užtikrinti, kad jos būtų tinkamai pritvirtintos ir veiktų tinkamai.
2. Pašalinkite reguliavimo raktus ir veržliarakčius – Prieš įjungdami pjūklą, patikrinkite, ar reguliavimo veržliarakčiai yra pašalinti.
3. Laikykite darbo zoną švarią ir gerai apšviestą – Po kiekvieno pjovimo pašalinkite šakas ir galūnes iš darbo zonos. Netvarkingos vietos skatina nelaimingus atsitikimus.
4. Venkite pavojingų sąlygų – Nenaudokite šios mašinos lietingose, audringose, drėgnose ar šlapiose vietose. Nenaudokite įrenginio dujų ar sprogioje aplinkoje. Šių įrenginių varikliai paprastai kibirkščiuoja, o kibirkštys gali uždegti garus.
5. Nenaudokite grandininio pjūklo lyjant.
6. Laikykite pašalinius asmenis ir vaikus atokiau – Visi pašaliniai asmenys, įskaitant vaikus ir naminius gyvūnus, turėtų būti laikomi saugiu atstumu nuo darbo zonos.
7. Neverkite įrankio – Jis atliks darbą efektyviai ir saugiai, jei bus naudojamas tokiu greičiu, kuriam jis buvo sukurtas.
8. Naudokite tinkamą įrankį – Neverkite įrankio ar bet kokio įrankio priedo atlikti darbą, kuriam jis nebuvo skirtas.
9. Dėvėkite tinkamus drabužius – Nedėvėkite laisvų drabužių ar papuošalų, nes tokie daiktai gali įstrigti į judančias dalis. Dirbant lauke su elektriniais įrankiais rekomenduojama dėvėti tvirtas gumines pirštines, tvirtą neslystantį apavą ir prigludusius drabužius.
10. Dėvėkite apsauginius galvos apdangalus, kad sulaikytumėte ilgus plaukus.
11. Visada dėvėkite apsauginius akinius ir ausų apsaugas, kad apsaugotumėte akis ir ausis – Kasdieniai akiniai turi tik smūgiams atsparius lęšius ir neužtikrina tokios pat apsaugos kaip apsauginiai akiniai.
12. Dėvėkite veido arba dulkių kaukes – Jei pjovimo operacija yra dulkėta, rekomenduojama naudoti veido arba dulkių kaukę, specialiai sukurtą filtruoti mikroskopines daleles.
13. Nepersistenkite – Visada išlaikykite tinkamą atramą ir pusiausvyrą.
14. Prižiūrėkite įrankius atsargiai – Laikykite įrankius aštrius ir švarius, kad jie veiktų geriausiai ir saugiausiai. Laikykitės instrukcijų, kaip tepti ir keisti priedus.
15. Atjunkite įrankį – Atjunkite grandininį pjūklą nuo maitinimo šaltinio, kai nenaudojate, prieš atlikdami techninę priežiūrą, transportuodami arba keisdami grandinę ar kitus priedus.
16. Sumažinkite netyčinio paleidimo riziką – Prieš įjungdami įrankį į maitinimo šaltinį, įsitikinkite, kad jungiklis yra OFF (išjungta) padėtyje.
17. Naudokite rekomenduojamus priedus – Rekomenduojamus priedus rasite savininko vadove. Naudojant netinkamus priedus, gali kilti sužalojimų pavojus.
18. Patikrinkite, ar nėra pažeistų dalių – Prieš kiekvieną naudojimą pataisykite arba pakeiskite bet kurią pažeistą apsaugą ar dalį. Be to, patikrinkite, ar judančios dalys yra sulygiuotos, ar judančios dalys neužstringa, ar dalys nesulūžusios ir ar nėra kitų sąlygų, kurios gali turėti įtakos įrankio veikimui.
19. Niekada nepalikite įrankio be priežiūros, kol jis veikia – Išjunkite maitinimą ištraukdami maitinimo laidą tiesiai iš lizdo. Nepalikite pjūklo, kol pjovimo juosta visiškai sustos.
20. Venkite netyčinio paleidimo – Neneškite grandininio pjūklo pirštu ant jungiklio.
21. Nesuimkite atviro pjovimo ašmenų ar pjovimo briaunų, kai pakeliate ar laikote pjūklą – Kai nenaudojate, būtinai įdėkite pjovimo juostą į apsauginį dėklą.
22. Būkite budrūs – Stebėkite, ką darote. Vadovaukitės sveiku protu. Nenaudokite grandininio pjūklo, kai esate pavargę.
23. Laikykite nenaudojamą įrankį patalpoje – Kai nenaudojami, prietaisai turėtų būti laikomi patalpoje sausoje ir aukštoje arba užrakintoje vietoje, nepasiekiamoje vaikams.

Įrenginio naudojimas + priežiūra

Išsaugokite visus įspėjimus ir instrukcijas, kad galėtumėte pasinaudoti ateityje. Terminas "elektrinis įrankis" įspėjimuose reiškia jūsų elektrinį grandininį pjūklą.

Išjunkite maitinimo jungiklį ir atjunkite maitinimo šaltinį prieš reguliuodami, apžiūrėdami, prižiūrėdami ar valydami elektrinį įrankį, keisdami priedus arba esant bet kokioms kitoms pavojingoms sąlygoms. Visi techninės priežiūros darbai turėtų būti atliekami visiškai sustojus elektrinio įrankio besisukančioms dalims. Tokios prevencinės saugos priemonės sumažina riziką netyčia įjungti elektrinį įrankį.

1. Neverkite elektrinio įrankio. Naudokite tinkamą elektrinį įrankį savo darbui. Tinkamas elektrinis įrankis veiks geriau ir mažiau tikėtina, kad bus padaryta žala asmeniui ar mechaninė žala, jei jis bus naudojamas tokiu greičiu, kuriam jis buvo sukurtas.
2. Nenaudokite elektrinio įrankio, jei jungiklis jo neįjungia ir neišjungia. Bet kuris elektrinis įrankis, kurio negalima valdyti jungikliu, yra pavojingas ir turi būti suremontuotas.
3. Prieš atlikdami bet kokius reguliavimus, keisdami priedus arba laikydami elektrinį įrankį, atjunkite įrenginį nuo maitinimo šaltinio. Tokios prevencinės saugos priemonės sumažina riziką netyčia įjungti elektrinį įrankį.
4. Laikykite nenaudojamus elektrinius įrankius patalpoje sausoje, užrakintoje vietoje, nepasiekiamoje vaikams. Neleiskite niekam, kas nėra susipažinęs su elektriniu įrankiu ar šiomis instrukcijomis, prieiti prie mašinos. Elektriniai įrankiai yra pavojingi neapmokytų naudotojų rankose.
5. Prižiūrėkite elektrinius įrankius atsargiai, kad užtikrintumėte saugų veikimą ir optimalų našumą. Laikykite rankenas sausas, švarias ir be aliejaus bei riebalų. Patikrinkite, ar judančios dalys nėra išsiderinusios ar užsikimšusios, ar dalys nesulūžusios ir ar nėra kitų sąlygų, kurios gali turėti įtakos elektrinio įrankio veikimui. Jei randate pažeidimų, prieš naudodami elektrinį įrankį suremontuokite. Daugelį nelaimingų atsitikimų sukelia prastai prižiūrimi elektriniai įrankiai.
6. Laikykite pjovimo įrankius aštrius ir švarius. Tinkamai prižiūrimi pjovimo įrankiai su aštriomis pjovimo briaunomis mažiau linkę užstrigti ir juos lengviau valdyti.
7. Naudokite elektrinį įrankį ir priedus pagal šias instrukcijas ir būtinai atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinį įrankį kitoms operacijoms nei numatyta, gali susidaryti pavojinga situacija.
8. Judančios dalys kelia pavojų. Laikykite veidą, plaukus, drabužius, rankas ir kojas atokiau nuo visų judančių dalių. Prieš naudodami elektrinį įrankį, visos apsaugos ir saugos priedai turi būti tinkamai sumontuoti. Prieš liesdami bet kurias dalis, išskyrus rankenas ir jungiklį, išjunkite ir atjunkite maitinimo šaltinį.

Elektrosauga

1. Grandinės arba lizdai, kurie bus naudojami šiam elektriniam grandininiam pjūklui, turi būti apsaugoti įžeminimo grandinės pertraukikliu (GFCI). Yra lizdų su įmontuota GFCI apsauga, kuriuos galima naudoti šiai saugos priemonei.
2. Įsitikinkite, kad tinklo įtampa atitinka nurodytą įrenginio etiketėje. Naudojant netinkamą įtampą, galima sugadinti variklį ir sužaloti naudotoją.
3. Kad išvengtumėte elektros smūgio, naudokite tik su lauko sąlygoms tinkamu ilginamuoju laidu, pvz., SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A arba SJTOW-A.
   Prieš naudodami patikrinkite, ar ilginamasis laidas yra geros būklės. Naudodami ilginamąjį laidą, įsitikinkite, kad jis yra pakankamai storas, kad atlaikytų srovę, kurią naudos jūsų gaminys. Per plonas laidas sukels įtampos sumažėjimą, dėl kurio sumažės galia ir įrenginys perkaistų.

Elektros smūgis gali sukelti SUNKŲ SUŽALOJIMĄ arba MIRTĮ. Laikykitės šių įspėjimų:

• Neleiskite jokiai elektrinio grandininio pjūklo daliai liestis su vandeniu, kai jis veikia. Jei prietaisas sušlapo išjungtas, prieš įjungdami nuvalykite.
• Naudokite tik UL-, CSA- arba ETL-įvertintą ilginamąjį laidą, skirtą naudoti lauke bet kokiomis oro sąlygomis.
• Nenaudokite ilginamojo laido, ilgesnio nei 100 pėdų (30 m).
• Nelieskite prietaiso ar jo kištuko šlapiomis rankomis arba stovėdami vandenyje. Mūvint guminius batus suteikiama tam tikra apsauga.

ILGINAMŲJŲ LAIDŲ LENTELĖ
Ilginamojo laido ilgis	Iki 50 pėdų (15 m)	+50 pėdų - 100 pėdų (+15 m - 30 m)
Laido storis (A.W.G.):	16	14

4. Kad sumažintumėte elektros smūgio riziką, šis prietaisas turi poliarizuotą kištuką (t. y. vienas kontaktas yra platesnis už kitą). Naudokite šį prietaisą tik su poliarizuotu UL-, CSA- arba ETL sąraše esančiu ilginamuoju laidu, rekomenduojamu naudoti lauke bet kokiomis oro sąlygomis.
   Prietaiso kištukas į poliarizuotą ilginamąjį laidą tilps tik vienu būdu. Jei prietaiso kištukas iki galo netelpa į ilginamąjį laidą, apverskite kištuką. Jei kištukas vis tiek netelpa, įsigykite tinkamą poliarizuotą ilginamąjį laidą. Poliarizuotam ilginamajam laidui reikės naudoti poliarizuotą sieninį lizdą. Ilginamojo laido kištukas į poliarizuotą sieninį lizdą tilps tik vienu būdu. Jei kištukas iki galo netelpa į sieninį lizdą, apverskite kištuką. Jei kištukas vis tiek netelpa, kreipkitės į kvalifikuotą elektriką, kad įrengtų tinkamą sieninį lizdą. Jokiu būdu nekeiskite prietaiso kištuko, ilginamojo laido lizdo arba ilginamojo laido kištuko.
5. Kad prietaiso laidas neatsijungtų nuo ilginamojo laido veikimo metu, naudokite ilginamojo laido fiksavimo kabliuką ir (arba) suriškite mazgą, kaip parodyta toliau.

   Ilginamojo laido tvirtinimo būdas
6. Nenaudokite laido netinkamai. Niekada netraukite grandininio pjūklo už laido ir netempkite laido, kad atjungtumėte jį nuo lizdo. Saugokite laidą nuo karščio, alyvos ir aštrių kraštų.

Dvigubos izoliacijos prietaisai
Dvigubos izoliacijos prietaise vietoj įžeminimo įrengiamos dvi izoliacijos sistemos. Dvigubos izoliacijos prietaise nėra įžeminimo priemonių, taip pat neturėtų būti pridedama įžeminimo priemonių prie prietaiso. Dvigubos izoliacijos prietaiso priežiūra reikalauja ypatingo kruopštumo ir sistemos išmanymo, todėl ją turėtų atlikti tik kvalifikuotas aptarnaujantis personalas įgaliotame Snow Joe + Sun Joe atstovybėje. Atsarginės dvigubos izoliacijos prietaiso dalys turi būti identiškos dalims, kurias jos pakeičia. Dvigubos izoliacijos prietaisas yra pažymėtas žodžiais "Dviguba izoliacija" arba "Dvigubai izoliuotas". Simbolis (kvadratas kvadrate) taip pat gali būti pažymėtas ant prietaiso.

DVIGUBA IZOLIACIJA: ĮŽEMINIMAS NEBŪTINAS. ATLIEKANT PRIEŽIŪRĄ, NAUDOKITE TIK IDENTIŠKAS ATSARGINES DALIS.

Šis elektrinis grandininis pjūklas yra dvigubos izoliacijos, todėl nereikia atskiros įžeminimo sistemos. Naudokite tik identiškas atsargines dalis. Prieš atlikdami dvigubos izoliacijos prietaisų priežiūrą, perskaitykite instrukcijas. Naudokite šį grandininį pjūklą tik taip, kaip aprašyta šiame vadove.

Aptarnavimas

• Patikėkite savo elektrinio įrankio priežiūrą kvalifikuotam remontininkui įgaliotame Snow Joe + Sun Joe atstovybėje, naudodami tik identiškas atsargines dalis, arba skambinkite į Snow Joe + Sun Joe klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563). Tai užtikrins, kad elektrinio įrankio sauga būtų išlaikyta.

Įrenginio saugos įspėjimai

• Kai grandininis pjūklas veikia, laikykite visas kūno dalis atokiau nuo pjūklo grandinės. Prieš įjungdami grandininį pjūklą, įsitikinkite, kad pjūklo grandinė nesiliečia su niekuo. Akimirksniu nukreipus dėmesį dirbant su grandininiu pjūklu, jūsų drabužiai ar kūnas gali įsipainioti į pjūklo grandinę.
• Visada laikykite grandininį pjūklą dešine ranka už galinės rankenos, o kaire ranka - už priekinės rankenos. Laikant grandininį pjūklą atvirkščiai, padidėja susižalojimo rizika, todėl to niekada negalima daryti.
• Laikykite elektrinį įrankį tik už izoliuotų griebimo paviršių, nes pjūklo grandinė gali liestis su paslėptais laidais arba savo laidu. Pjūklo grandinės, besiliečiančios su "įtampingu" laidu, gali padaryti atviras metalines elektrinio įrankio dalis "įtampingomis" ir sukelti operatoriui elektros smūgį.
• Dėvėkite apsauginius akinius ir klausos apsaugos priemones. Jei grandininį pjūklą naudojate kasdien įprastomis sąlygomis, galite būti veikiami 85 dB (A) ar didesnio triukšmo lygio. Rekomenduojama papildoma galvos, rankų, kojų ir pėdų apsaugos įranga. Tinkama apsauginė apranga sumažins susižalojimo riziką dėl skraidančių nuolaužų arba atsitiktinio kontakto su pjūklo grandine.
• Nenaudokite grandininio pjūklo medyje. Grandininio pjūklo naudojimas medyje gali sukelti susižalojimą.
• Visada tvirtai stovėkite ir naudokite grandininį pjūklą tik stovėdami ant fiksuoto, saugaus ir lygaus paviršiaus. Slidūs arba nestabilūs paviršiai, tokie kaip kopėčios, gali sukelti pusiausvyros praradimą arba grandininio pjūklo kontrolės praradimą.
• Pjaudami įtemptą galūnę, būkite atsargūs dėl atšokimo. Kai medienos pluoštuose atsilaisvina įtempimas, spyruoklinė galūnė gali atsitrenkti į operatorių ir (arba) išmesti grandininį pjūklą iš kontrolės.
• Būkite ypač atsargūs pjaudami krūmus ir jaunus medelius. Plona medžiaga gali užkabinti pjūklo grandinę ir būti nuplakta į jus arba išmušti jus iš pusiausvyros.
• Neškite grandininį pjūklą už priekinės rankenos, kai grandininis pjūklas yra išjungtas ir atitrauktas nuo kūno. Transportuodami arba laikydami grandininį pjūklą, visada uždėkite kreipiančiosios juostos dangtelį. Tinkamas grandininio pjūklo naudojimas sumažins atsitiktinio kontakto su judančia pjūklo grandine tikimybę.
• Laikykitės tepimo, grandinės įtempimo ir priedų keitimo instrukcijų. Netinkamai įtempta arba prastai sutepta grandinė gali nutrūkti arba padidinti atšokimo tikimybę.
• Laikykite rankenas sausas, švarias ir be alyvos bei riebalų. Riebios, alyvuotos rankenos yra slidžios ir gali sukelti kontrolės praradimą.
• Pjaukite tik medieną. Nenaudokite grandininio pjūklo jokiais kitais tikslais. Pavyzdžiui, nenaudokite grandininio pjūklo plastikui, mūrui ar nemedinėms statybinėms medžiagoms pjauti. Netinkamas grandininio pjūklo naudojimas gali rimtai sugadinti jus ir jūsų įrankį.

Atšokimo prevencija

Atšokimas yra įrankio naudojimo netinkamai ir (arba) netinkamų darbo procedūrų ar sąlygų rezultatas. Tai įvyksta, kai kreipiančiosios juostos priekis arba galas paliečia objektą arba kai mediena užsidaro ir prispaudžia pjūklo grandinę pjūvyje. Kontaktai su galu kai kuriais atvejais gali sukelti staigią atvirkštinę reakciją, išstumiant kreipiančiąją juostą aukštyn ir atgal operatoriaus link.

Ši staigi reakcija gali sukelti pjūklo kontrolės praradimą, o tai gali sukelti rimtus sužalojimus.

Kad išvengtumėte atšokimo ir galimo nelaimingo atsitikimo ar sužalojimo, dirbdami su grandininiu pjūklu imkitės šių atsargumo priemonių:

• Tvirtai suimkite (dešine ranka už galinės rankenos, o kaire ranka - už priekinės rankenos, nykščiais ir pirštais apjuosdami atitinkamas rankenas) ir nustatykite savo kūno ir rankų padėtį taip, kad galėtumėte atsispirti atšokimo jėgoms. Atšokimo jėgas gali kontroliuoti operatorius, jei imamasi tinkamų atsargumo priemonių. Nepaleiskite grandininio pjūklo.
• Nepersistenkite ir nepjaukite aukščiau pečių lygio. Tai padeda išvengti nenumatyto kontakto su galu ir leidžia geriau valdyti grandininį pjūklą netikėtose situacijose.
• Naudokite tik gamintojo nurodytas atsargines juostas ir grandines. Netinkamos atsarginės juostos ir grandinės gali sukelti grandinės lūžimą ir (arba) atšokimą.
• Laikykitės gamintojo grandinės galandimo ir priežiūros instrukcijų. Mažinant gylio matuoklio aukštį, gali padidėti atšokimas.
• Visada laikykitės saugos taisyklių ir vadovaukitės teisingais pjovimo metodais.
• Užtikrinkite saugų grandininio pjūklo nešimą. Kai mašina turi būti tvarkoma arba transportuojama, turite:
  • išjungti variklį ir palaukti, kol grandinė visiškai sustos;
  • užmontuoti kreipiančiosios juostos dangtelį;
  • laikyti mašiną už rankenų ir nustatyti juostą priešinga kryptimi nei naudojama darbo metu.

Kai grandininiam pjūklui transportuoti naudojate transporto priemonę, tvirtai pritvirtinkite įrankį ir pastatykite jį taip, kad jis nekeltų pavojaus jokiems keleiviams.

• Prieš pjaudami, genėdami ar nugenėdami pirmą kartą, įsitikinkite:
  • kad esate specialiai apmokyti naudoti tokio tipo įrangą;
  • kad atidžiai perskaitėte saugos taisykles ir vartotojo instrukcijas, pateiktas šiame vadove;
  • kad pirmiausia praktikuojatės su rąstais ant žemės arba pritvirtintais prie atramų / pjovimo ožių, kad susipažintumėte su mašina ir tinkamais pjovimo metodais.

Apsauga nuo aplinkos poveikio

1. Dėvėkite tinkamus darbo drabužius. Dėvėkite apsauginius akinius.
2. Saugokite savo elektrinį įrankį nuo drėgmės ir lietaus. Drėgmė ir lietus gali sukelti pavojingus elektros ir variklio pažeidimus.
3. Nenaudokite elektrinio įrankio šalia garų ir degių skysčių.
4. Naudokite elektrinį įrankį tik sausomis sąlygomis ir esant 50°F – 104°F (10°C – 40°C) aplinkos temperatūrai.
5. Laikykite savo elektrinį įrankį tik sausose vietose, kurių aplinkos temperatūra yra 50°F – 104°F (10°C – 40°C).
   Saugokite elektrinį įrankį nuo drėgmės ir tiesioginių saulės spindulių.

Saugos simboliai

Šioje lentelėje pavaizduoti ir aprašyti saugos simboliai, kurie gali būti ant šio gaminio. Prieš bandydami surinkti ir naudoti įrenginį, perskaitykite, supraskite ir vykdykite visas mašinos instrukcijas.

Simboliai	Aprašymai	Simboliai	Aprašymai
	PERSKAITYKITE NAUDOTOJO VADOVĄ (-US) – Prieš bandydami surinkti ir naudoti įrenginį, perskaitykite, supraskite ir vykdykite visas naudotojo vadovo (-ų) instrukcijas.		Laikykite pašalinius asmenis ir vaikus saugiu atstumu.
	ĮSPĖJIMAS DĖL SAUGOS – Nurodo atsargumo priemonę, įspėjimą arba pavojų.		DĖVĖKITE AKIŲ IR KLAUSOS APSAUGOS PRIEMONES – Kad apsisaugotumėte nuo sužalojimų, dėvėkite ausų apsaugas ir apsauginius akinius.
	Saugokite įrenginį nuo lietaus ar drėgmės.		Naudodami įrenginį ir tvarkydami atliekas, dėvėkite apsaugines pirštines ir neslystančią avalynę.
	BESISUKANTYS AŠMENYS – Laikykite rankas ir kojas atokiau nuo angų, kai pjūklas veikia.		Teisinga pjovimo dantų kryptis.
	Venkite kreiptuvo galo kontakto su bet kokiu objektu. Kreiptuvo galo kontaktas gali sukelti staigų kreiptuvo judėjimą aukštyn ir atgal, o tai gali sunkiai sužaloti naudotoją.		Naudojant grandininį pjūklą, visada reikia naudoti abi rankas.
	IŠJUNKITE! Prieš valydami arba atlikdami techninės priežiūros patikrinimus, ištraukite kištuką iš lizdo.		IŠJUNKITE! Nedelsdami ištraukite kištuką iš lizdo, jei laidas pažeistas arba įpjautas.
	Besisukanti dalis toliau suksis kelias sekundes po to, kai išjungsite įrenginį.		Dviguba izoliacija.

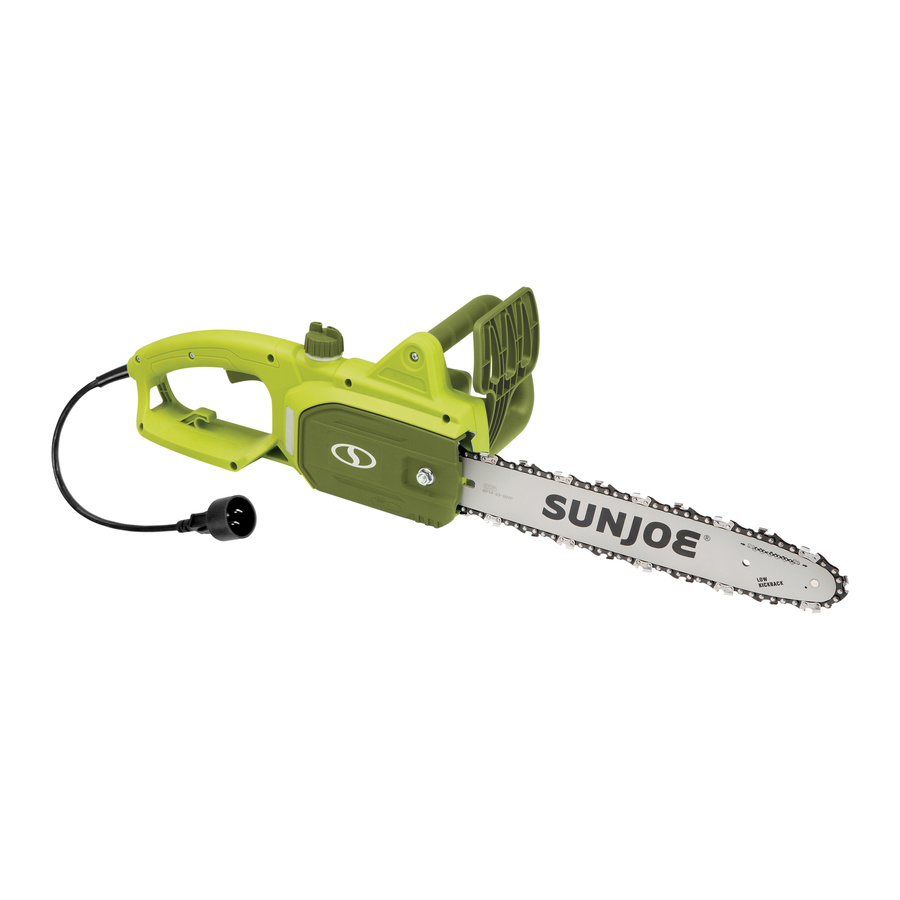

Pažinkite savo įrenginį

Prieš naudodami elektrinį grandininį pjūklą, atidžiai perskaitykite savininko vadovą ir saugos taisykles. Palyginkite toliau pateiktą iliustraciją su faktiniu įrenginiu, kad susipažintumėte su įvairių valdiklių ir reguliavimų vietomis. Išsaugokite šį vadovą ateičiai.

1. 14 colių pjovimo grandinė
2. 14 colių kreiptuvas
3. Priekinė rankų apsauga
4. Priekinė rankena
5. Alyvos bako dangtelis
6. Saugos fiksavimo mygtukas
7. Galinė rankena
8. Paleidimo jungiklis
9. Prietaiso laidas
10. Prailginimo laido fiksavimo kabliukas
11. Alyvos lygio indikatoriaus langelis
12. Grandinės / žvaigždutės galinis dangtelis
13. Galinio dangtelio veržlė
14. Šešiabriaunio rakto veržliaraktis / ašmenų atsuktuvas
15. Pjovimo kreiptuvo dėklas

Techniniai duomenys

Nominali įtampa		120 V ~ 60 Hz
Galia		9A
Greitis be apkrovos		6300 aps./min.
Kreiptuvo / grandinės ilgis		14 colių (35,6 cm)
Maksimalus pjovimo storis		13,5 colio (34,3 cm) Rekomenduojama: 12,5 colio (31,8 cm)
Alyvos bako talpa		4 fl oz (120 ml)
Grandinės greitis		37,7 pėdų / s (11,5 m / s)
Neto svoris		7,7 svaro (3,5 kg)

Išpakavimas

Dėžutės turinys

• • Elektrinis grandininis pjūklas
• • 14 colių (35,6 cm) pjovimo grandinė (iš anksto sumontuota ant kreiptuvo)
• • 14 colių (35,6 cm) kreiptuvas
  • Šešiabriaunio rakto veržliaraktis / ašmenų atsuktuvas su dviem galais
  • Pjovimo kreiptuvo dėklas
  • Vadovas su registracijos kortele

1. Atsargiai išimkite grandininį pjūklą ir patikrinkite, ar yra visos aukščiau nurodytos dalys.
2. Atidžiai apžiūrėkite gaminį ir įsitikinkite, kad transportavimo metu neįvyko jokių lūžių ar pažeidimų. Jei radote pažeistų ar trūkstamų dalių, NEGRĄŽINKITE įrenginio į parduotuvę. Skambinkite į "Snow Joe" + "Sun Joe" klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563).
   PASTABA: neišmeskite transportavimo dėžutės ir pakavimo medžiagų, kol nebūsite pasiruošę naudoti naują elektrinį grandininį pjūklą. Pakuotė pagaminta iš perdirbamų medžiagų. Tinkamai utilizuokite šias medžiagas pagal vietinius įstatymus.

Įranga ir pakavimo medžiagos nėra žaislai. Neleiskite vaikams žaisti su plastikiniais maišeliais, folija ar smulkiomis dalimis. Šias dalis galima praryti ir sukelti uždusimo pavojų!

Surinkimas

Visada mūvėkite tvirtas pirštines, kai dirbate su strypu ir grandine. Labai atsargiai pritvirtinkite strypą ir grandinę, kad užtikrintumėte mašinos saugumą ir efektyvumą. Jei abejojate, kreipkitės į įgaliotąjį „Snow Joe + Sun Joe“ atstovą arba skambinkite į „Snow Joe + Sun Joe“ klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563).

Išpakavimas ir surinkimas turi būti atliekami ant lygaus ir stabilaus paviršiaus, kur būtų pakankamai vietos mašinai ir jos pakuotei perkelti.

Niekada neįjunkite variklio, kol neįdėsite kreipiančiojo strypo, grandinės ir grandinės dangtelio. Jei visos šios dalys nėra savo vietose, sankaba / žvaigždutė gali atšokti arba sprogti, o tai gali sukelti rimtų sužalojimų naudotojui.

Kad išvengtumėte sunkių sužalojimų, perskaitykite ir supraskite visas pateiktas saugos instrukcijas.

Prieš atlikdami bet kokią techninę priežiūrą, įsitikinkite, kad įrankis atjungtas nuo maitinimo šaltinio. Nepaisant šio įspėjimo, galite sunkiai susižaloti.

Kreipiančiojo strypo ir grandinės montavimas

Reikalingi įrankiai ir reikmenys:

• Dvigubo galo šešiabriaunis raktas / plokščias atsuktuvas (pridedamas)
• Tvirtos darbo pirštinės

PASTABA: Keisdami kreipiantįjį strypą ir grandinę, naudokite tik identiškas atsargines dalis. Prieš tęsdami montavimą, įsitikinkite, kad grandininis pjūklas atjungtas nuo maitinimo šaltinio.

1. Šešiabriauniu raktu atsukite galinio dangtelio veržlę ir nuimkite grandinės / žvaigždutės galinį dangtelį.


PASTABA: Pirmą kartą įsigijus grandininį pjūklą, grandinė bus iš anksto sumontuota ant kreipiančiojo strypo, kad būtų lengva montuoti. Žr. tik strypo montavimo instrukcijas (žr. 3 veiksmą). Jei ateityje reikės pakeisti grandinę, atlikite visus toliau nurodytus veiksmus.

2. Išdėliokite naują pjūklo grandinę kilpa ir ištiesinkite visus susinarpliojimus. AŠTRIOJI DANTŲ PUSĖ TURI BŪTI NUKREIPTA NUO JŪSŲ IR GRANDINĖS SUKIMOSI KRYPTIMI, NURODYTA ANT KREIPIANČIOJO STRYPO. Jei dantys nukreipti atgal, apverskite kilpą.

3. Pradėdami nuo galo, įstatykite grandinės pavaros jungtis į strypo griovelį, palikdami kilpą strypo gale. Grandinė laisvai tilps, kol bus uždėta ant žvaigždutės.
   PASTABA: Įsitikinkite, kad grandinė yra tinkama. Jei grandinė sumontuota atgal, pjūklas neįprastai vibruos ir nepjaus.

4. Laikykite grandinę padėtyje ant strypo ir uždėkite kilpą aplink žvaigždutę. Priglauskite strypą prie montavimo paviršiaus taip, kad strypo smeigės būtų ilgame strypo lizde, o reguliavimo kaištis būtų grandinės įtempimo kaiščio angoje (4 pav.).

   PASTABA: Jei reguliavimo kaištis nepasiekia grandinės įtempimo kaiščio angos, sukite grandinės įtempimo varžtą prieš laikrodžio rodyklę, kol kaiščio anga susilygins su reguliavimo kaiščiu.
5. Laikydami strypą ir grandinę prigludusius prie montavimo paviršiaus, sureguliuokite grandinės įtempimą, jei reikia, reguliuodami grandinės įtempiklio varžtą pridedamu plokščiu atsuktuvu. Sukite grandinės įtempiklio varžtą pagal laikrodžio rodyklę, kad priveržtumėte grandinę, arba prieš laikrodžio rodyklę, kad atlaisvintumėte grandinę.

6. Uždėkite grandinės / žvaigždutės galinį dangtelį, pirmiausia įkišdami galinį skirtuką į galinio skirtuko lizdą ir uždėkite dangtelį virš strypo galo. Priveržkite galinio dangtelio veržlę; palikite strypą pakankamai laisvą, kad jis šiek tiek judėtų įtempimo reguliavimui (6 pav.).

7. Pašalinkite visą grandinės laisvumą sukdami grandinės įtempiklio varžtą pagal laikrodžio rodyklę, kol grandinė tvirtai priglus prie strypo, o pavaros jungtys bus lygios strypo griovelyje.


PASTABA: Grandinė yra tinkamai įtempta, kai nėra įdubimo kreipiančiojo strypo apačioje; grandinė yra prigludusi, bet ją galima pasukti ranka be užstrigimo. Daugiau informacijos apie grandinės įtempimą rasite techninės priežiūros skyriuje.

8. Visiškai priveržkite galinio dangtelio veržlę šešiabriauniu raktu.

PASTABA: Jei grandinė yra per stipriai įtempta, ji nesisuks. Šiek tiek atlaisvinkite galinio dangtelio veržlę ir pasukite grandinės įtempiklį 1/4 apsisukimo prieš laikrodžio rodyklę. Pakelkite kreipiančiojo strypo galą aukštyn ir vėl priveržkite galinio dangtelio veržlę. Įsitikinkite, kad grandinę galima pasukti ranka be užstrigimo.

PASTABA: Nauja grandinė linkusi temptis; dažnai tikrinkite grandinės įtempimą ir, jei reikia, sureguliuokite įtempimą.

Kreipiančiojo strypo ir grandinės keitimas

1. Atjunkite grandininį pjūklą nuo maitinimo šaltinio.
2. Pateiktu šešiabriauniu raktu atsukite galinio dangtelio veržlę, kad nuimtumėte grandinės / žvaigždutės galą.
3. Nuimkite pjovimo strypą ir grandinę nuo montavimo paviršiaus.

4. Nuimkite seną grandinę nuo strypo.
5. Norėdami tinkamai išdėlioti ir sumontuoti naują pjūklo grandinę, vadovaukitės 2–6 veiksmais iš skyriaus „Kreipiančiojo strypo + grandinės montavimas“.

Pasiruošimas darbui

Mašinos tikrinimas

Prieš atlikdami bet kokius patikrinimus, reguliavimus, remontą ar techninę priežiūrą, įsitikinkite, kad įrenginys nėra prijungtas prie maitinimo šaltinio.

Prieš pradėdami darbą, prašome:

• Patikrinkite, ar visi mašinos ir kreipiančiojo strypo varžtai yra tvirtai priveržti;
• Patikrinkite, ar grandinė yra tinkamai įtempta, tinkamai pagaląsta ir ar nėra jokių pažeidimų požymių;
• Patikrinkite, ar rankenos ir apsaugos priemonės yra švarios ir sausos, tinkamai sumontuotos ir tvirtai pritvirtintos prie mašinos;
• Patikrinkite, ar paleidimo jungiklis ir saugos mygtukas juda laisvai be jėgos ir automatiškai bei greitai grįžta į neutralią padėtį;
• Patikrinkite, ar paleidimo jungiklis lieka užrakintas, kol paspaudžiamas saugos mygtukas;
• Įsitikinkite, kad aušinimo oro angos nėra užsikimšusios pjuvenomis ar šiukšlėmis;
• Patikrinkite, ar grandinės alyvos lygis nėra žemesnis už „MIN“ lygio žymą; jei reikia, papildykite alyvą iki 1 cm nuo užpildymo angos krašto.
  PASTABA: Prieš naudodami grandininį pjūklą, turite užpildyti grandinės alyvos baką strypo ir grandinės alyva.

Grandinės įtempimo reguliavimas

Prieš atlikdami bet kokius patikrinimus, reguliavimus, remontą ar techninę priežiūrą, įsitikinkite, kad įrankis atjungtas nuo maitinimo šaltinio.

Grandinė suksis dar kelias sekundes po įrankio išjungimo.

1. Atlaisvinkite galinio dangtelio veržlę, kol ji bus priveržta ranka. Naudokite plokščiagalvį atsuktuvą, kad pasuktumėte grandinės įtempiklio varžtą pagal laikrodžio rodyklę, kad įtemptumėte grandinę. Šalta grandinė bus tinkamai įtempta, kai nebus laisvumo kreipiančiojo strypo apačioje; grandinė yra prigludusi, bet ją galima pasukti ranka be užstrigimo (9 pav.).

2. Įtempimas yra tinkamas, kai grandinės pavaros jungtys neišslysta iš grandinės kreipiklio ant strypo, kai grandinė patraukiama aukštyn nuo strypo vidurio.


Grandinės tepalas

Jei grandinė nebus sutepta, ji ir strypas bus pažeisti. Naudokite geros kokybės strypo ir grandinės alyvą, skirtą specialiai grandininiams pjūklams. Strypo ir grandinės alyvos galite įsigyti vietinėje techninės įrangos parduotuvėje arba internetu adresu sunjoe.com.

PASTABA: Normalu, kad alyva sunkiasi iš pjūklo, kai jis nenaudojamas. Kad išvengtumėte sunkimasis, po kiekvieno naudojimo ištuštinkite alyvos baką. Kai įrenginys laikomas ilgą laiką (3 mėnesius ar ilgiau), įsitikinkite, kad grandinė yra lengvai sutepta. Tai apsaugos grandinę ir strypo žvaigždutę nuo rūdžių.

Nenaudokite grandininio pjūklo su jokiais priedais ar priedais. Toks naudojimas gali būti pavojingas.

Valdymas

Mašinos paleidimas
Prieš paleisdami grandininį pjūklą, nuimkite alyvos bako dangtelį ir įpilkite strypo ir grandinės alyvos iki alyvos lygio langelio viršaus. Viena naudojimo minutė sunaudos maždaug 0,2 fl oz (6 ml) alyvos. Papildykite, kai alyvos lygis nukrenta iki 1/4 bako.

PASTABA: Jūsų elektrinis grandininis pjūklas yra aprūpintas automatiniu alyvos siurbliu, skirtu strypo ir grandinės alyvai tepti. Kad grandininis pjūklas veiktų, turite įpilti strypo ir grandinės alyvos.

1. Prijunkite elektrinį grandininį pjūklą prie veikiančio 120 V lizdo naudodami tvirtą lauko ilginamąjį laidą.
2. Padarykite kilpą maitinimo laide ir įkiškite ją per angą rankenoje ir aplink laido fiksavimo kabliuką, tada prijunkite ilginamąjį laidą prie prietaiso laido.

3. Įsitikinkite, kad kreipiantysis strypas nesiliečia su žeme ar jokiu kitu objektu.
4. Tvirtai laikykite grandininį pjūklą abiem rankomis.
5. Norėdami įjungti įrankį, nykščiu paspauskite ir laikykite saugos fiksavimo mygtuką, tada pirštais paspauskite paleidiklį. Kai įrankis veikia, atleiskite saugos fiksavimo mygtuką (13 pav.).

6. Norėdami išjungti įrankį, atleiskite paleidimo jungiklį (13 pav.).

PASTABA: Nespauskite paleidimo jungiklio, kol nebūsite pasiruošę pjauti.

Naudojimo patarimai

Jūsų ir kitų saugumui:

1. Nenaudokite įrenginio atidžiai neperskaitę instrukcijų. Susipažinkite su valdikliais ir tinkamu įrenginio naudojimu. Išmokite greitai sustabdyti įrenginį.
2. Atminkite, kad operatorius arba naudotojas yra atsakingas už nelaimingus atsitikimus ar pavojus, atsitinkančius kitiems žmonėms ar jų turtui.
3. Visada dėvėkite tinkamus drabužius, kai naudojate įrenginį. Dėvėkite antivibracines pirštines ir kitas asmenines apsaugos priemones.
   PASTABA: Visos aukščiau paminėtos atsargumo priemonės negarantuoja tam tikrų rizikų prevencijos – t. y. Reino fenomenas arba karpalinio tunelio sindromas. Operatoriams, kurie naudoja šį įrenginį ilgą laiką, rekomenduojama periodiškai tikrinti rankas ir pirštus. Jei atsiranda bet kuris iš aukščiau paminėtų simptomų, nedelsdami kreipkitės į gydytoją.
4. Dirbkite tik dienos šviesoje arba gerai dirbtinėje šviesoje.
5. Būkite ypač atsargūs dirbdami šalia metalinių tvorų.
6. Saugokitės, kad strypas stipriai neatsitrenktų į svetimus daiktus arba skraidančias nuolaužas, atsiradusias dėl grandinės judėjimo.
7. Nenaudokite grandininio pjūklo medyje, ant kopėčių ar pastolių. Tai ypač pavojinga.
8. Būkite ypač atsargūs pjaudami mažus krūmus, jaunus medelius ar įtemptas galūnes. Tokia plona ir įtempta medžiaga gali užkabinti pjūklą ir atšokti atgal į jus, išmušti jus iš pusiausvyros arba atšokti atgal.
9. Nepjaukite vynmedžių ir (arba) mažų pomedžių.
10. Prieš paleisdami įrenginį, įsitikinkite, kad grandininis pjūklas nesiliečia su jokiu objektu.

Grandinė rieda išjungus pjūklą. Nenaudokite įrankio drėgnomis sąlygomis.

Visada atminkite, kad netinkamai naudojamas grandininis pjūklas gali pakenkti ar sutrikdyti kitus ir turėti didelį poveikį aplinkai.

Kad gerbtumėte žmones ir aplinką:

• Venkite naudoti įrenginį aplinkoje arba dienos metu, kai jis gali trukdyti kitiems.
• Kruopščiai laikykitės vietinių taisyklių ir nuostatų dėl atliekų tvarkymo po pjovimo.
• Kruopščiai laikykitės vietinių taisyklių ir nuostatų dėl alyvų, pažeistų dalių ar bet kokių elementų, kurie daro didelį poveikį aplinkai, tvarkymo.
• Tam tikras kiekis grandinės tepimo alyvos išleidžiamas į aplinką, kai įrenginys veikia, todėl naudokite tik biologiškai skaidžias alyvas, pagamintas specialiai šiam naudojimui.
• Kad išvengtumėte gaisro pavojaus, nepalikite įrenginio su karštu varikliu ant lapų ar sausos žolės.

Ilgalaikis vibracijos poveikis gali sukelti sužalojimus ir neurovaskulinius sutrikimus (dar vadinamus "Reino sindromu" arba "balta ranka"), ypač žmonėms, sergantiems kraujotakos sutrikimais. Simptomai gali paveikti rankas, riešus ir pirštus ir pasireikšti jautrumo praradimu, tirpimu, niežuliu, skausmu ir odos spalvos pakitimu arba matomais pokyčiais. Šiuos poveikius gali pabloginti žema aplinkos temperatūra ir (arba) per stiprus rankenų suėmimas. Jei atsiranda simptomų, reikia sumažinti įrenginio naudojimo trukmę ir pasikonsultuoti su gydytoju.

Patikrinimai darbo metu

Grandinės įtempimo patikrinimas

Dirbant grandinė linkusi palaipsniui temptis, todėl reikia dažnai tikrinti jos įtempimą.

Pirmąjį naudojimo laikotarpį (arba pakeitus grandinę) grandinės įtempimą reikia tikrinti dažniau dėl grandinės nusėdimo.

Niekada nedirbkite su atsilaisvinusia grandine, nes ji gali būti pavojinga, jei grandinė išslysta iš kreipiamųjų bėgių.

Norėdami reguliuoti grandinės įtempimą, vadovaukitės instrukcijomis, pateiktomis skyriuje "Grandinės įtempimo reguliavimas".

Alyvos tiekimo patikrinimas

Niekada nenaudokite įrenginio be tepimo! Alyvos lygį bake galite patikrinti per skaidrų matuoklį. Įsitikinkite, kad pripildote alyvos baką kiekvieną kartą, kai naudojate įrenginį. Norėdami gauti geriausius rezultatus, naudokite tik geros kokybės strypo ir grandinės alyvą, skirtą specialiai naudoti su grandininiais pjūklais.

Patikrindami alyvos tiekimą, įsitikinkite, kad strypas ir grandinė yra savo vietose.

Įjunkite variklį ir patikrinkite, ar grandinės alyva tiekiama, kaip parodyta toliau.

Tinkama pjovimo padėtis

1. Svoris turi būti subalansuotas abiem kojomis ant tvirto pagrindo.
2. Laikykite kairę ranką ir alkūnę užfiksuotas "tiesios rankos" padėtyje, kad atlaikytumėte bet kokią atatrankos jėgą.

3. Jūsų kūnas visada turi būti į kairę nuo grandinės linijos.

Pagrindinės pjovimo procedūros

1. Maži medžiai, kurių skersmuo iki 6–7 colių, paprastai pjaunami vienu pjūviu. Įpjovos nustato kryptį, kuria medis kris.

Jei medis pradeda kristi netinkama kryptimi arba jei pjūklas įstrigo ar užstrigo kritimo metu, palikite pjūklą ir gelbėkite save.

Periodiškai žvilgtelėkite į medžio viršų atgalinio pjūvio metu, kad įsitikintumėte, jog medis kris norima kryptimi.

2. Prieš pradėdami didelę pjovimo operaciją, praktikuokitės pjauti kelis mažus rąstus naudodami šias technikas, kad pajustumėte pjūklo naudojimą.
3. Atsistokite tinkama padėtimi priešais medieną išjungę pjūklą.
4. Suspauskite gaiduką ir leiskite grandinei įsibėgėti iki maksimalaus greičio prieš įeidami į pjūvį.
5. Tvirtai laikykite pjūklą abiem rankomis. Visada laikykite kairę ranką ant priekinės rankenos, o dešinę ranką ant galinės rankenos, kad jūsų kūnas būtų į kairę nuo grandinės linijos.
6. Laikykite įrenginį įjungtą visą pjovimo laiką, palaikydami pastovų greitį.
7. Leiskite grandinei atlikti darbą; darykite tik lengvą spaudimą žemyn. Jei priversite pjūvį, galite sugadinti strypą, grandinę ar įrenginį.
8. Nepjaukite spaudžiant pjūklą pjūvio pabaigoje.
9. Visada pjaukite abiem kojomis ant tvirto pagrindo, kad išvengtumėte kritimo.
10. Nepjaukite aukščiau krūtinės, nes sunku kontroliuoti atatrankos jėgas laikant pjūklą aukštai.

Pjovimo technikos

Prieš pirmą kartą kertant ar genint, praktikuokitės pjauti rąstus ant žemės arba ant ožių, kad galėtumėte susipažinti su įrenginiu ir tinkamiausiomis pjovimo technikomis. Kerpant medį, laikykite visus saugiu atstumu nuo pjovimo zonos. Saugiausias atstumas turėtų būti bent du kartus didesnis už aukščiausių medžių aukštį pjovimo zonoje.

Pjaudami visada laikykite įrenginį abiem rankomis.

Nedelsdami sustabdykite variklį, jei grandinė sustoja pjovimo metu. Saugokitės atatrankos, kuri gali įvykti, jei strypas susiliečia su kliūtimi.

Medžio kirtimas

1. Kai pjauna ir kerpa du ar daugiau žmonių vienu metu, kirtimo operacija turėtų būti atskirta nuo pjovimo operacijos bent dvigubai didesniu atstumu nei kertamo medžio aukštis. Medžiai neturėtų būti kertami jokiu būdu, kuris galėtų kelti pavojų žmogui, atsitrenkti į komunalinę liniją arba padaryti žalą turtui. Jei medis susiliečia su komunaline linija, nedelsiant reikia pranešti komunalinių paslaugų įmonei.

Patikrinkite, ar medyje nėra pažeistų ar negyvų šakų, kurios gali nukristi ir pataikyti į jus kirtimo proceso metu.

2. Grandinės pjūklo operatorius turėtų likti kalvos pusėje, nes medis greičiausiai riedės arba slysta žemyn po to, kai jis bus nukirstas.
3. Suplanuokite pabėgimo kelią ir išvalykite atitinkamą zoną prieš pradėdami dirbti. Pabėgimo kelias turėtų tęstis atgal ir įstrižai į numatomos kritimo linijos galą, kaip parodyta paveikslėlyje.

4. Prieš pradėdami kirsti, atsižvelkite į natūralų medžio pasvirimą, didesnių šakų vietą ir vėjo kryptį, kad galėtumėte įvertinti kryptį, kuria medis kris.

Nekirskite medžių esant stipriam vėjui ar smarkiam kritulių kiekiui. Palaukite palankių sąlygų pjovimui.

Nenupjaukite medžių, kurie yra labai pasvirę, arba didelių medžių, kurie turi supuvusių galūnių, atsilaisvinusią žievę ar tuščiavidurius kamienus. Leiskite šiuos medžius nustumti arba nutempti žemyn sunkia įranga, o tada nupjaukite.

5. Pašalinkite purvą, akmenis, atsilaisvinusią žievę, vinis, kabes ir vielą nuo pjaunamo medžio.

Įpjova iš apačios

Padarykite įpjovą 1/3 medžio skersmens, statmenai kritimo krypčiai, kaip parodyta paveikslėlyje.

Pirmiausia padarykite apatinį horizontalų įpjovos pjūvį.

Tai padės išvengti pjūklo grandinės ar kreipiamojo strypo suspaudimo, kai bus padaryta antroji įpjova.

Atgalinis kirtimo pjūvis

1. Padarykite atgalinį kirtimo pjūvį bent 2 colių (50 mm) aukščiau nei horizontalus įpjovos pjūvis, kaip parodyta paveikslėlyje (18 pav.). Laikykite atgalinį kirtimo pjūvį lygiagrečiai horizontaliam įpjovos pjūviui. Strategiškai nustatykite atgalinį kirtimo pjūvį taip, kad liktų pakankamai medienos, kad ji veiktų kaip vyris. Vyrio mediena neleidžia medžiui suktis ir kristi netinkama kryptimi. Nepjaukite per vyrį.
2. Kai kirtimas priartėja prie vyrio, medis turėtų pradėti kristi. Jei yra tikimybė, kad medis gali nukristi ne norima kryptimi arba gali atšokti atgal ir surišti pjūklo grandinę, sustabdykite pjovimą prieš baigdami atgalinį kirtimo pjūvį ir naudokite medinius, plastikinius ar aliumininius pleištus, kad atidarytumėte pjūvį ir numestumėte medį išilgai norimos kritimo linijos.
3. Kai medis pradeda kristi, išimkite grandininį pjūklą iš pjūvio, sustabdykite variklį, padėkite grandininį pjūklą žemyn, tada naudokite suplanuotą atsitraukimo kelią. Būkite budrūs dėl krentančių galūnių virš galvos ir stebėkite savo kojas.

Medžio genėjimas

Genėjimas yra procesas, kurio metu šakos pašalinamos nuo nukritusio medžio. Genėdami palikite didesnes apatines galūnes, kad jos laikytų rąstą nuo žemės. Pašalinkite mažas galūnes vienu pjūviu, kaip parodyta paveikslėlyje. Įtemptas šakas reikia pjauti iš apačios į viršų, kad grandininis pjūklas nesusirištų.

Atkreipkite ypatingą dėmesį į tai, kur šakos guli ant žemės, ir atpažinkite šias rizikas:

1. šakos gali būti įtemptos;
2. kryptis, kuria kris šaka, gali skirtis nuo numatytos;
3. medis gali būti nestabilus nupjovus šaką.

Rąsto pjovimas

Pjovimas yra procesas, kurio metu rąstas supjaustomas ilgio. Svarbu įsitikinti, kad jūsų kojos yra tvirtos, o svoris tolygiai paskirstytas ant abiejų kojų. Jei įmanoma, rąstas turėtų būti pakeltas ir paremtas naudojant galūnes, rąstus ar kaladėles. Laikykitės šių paprastų nurodymų, kad pjovimas būtų lengvas:

1. Kai rąstas yra paremtas visu ilgiu, kaip parodyta paveikslėlyje, pjaukite iš viršaus (viršutinis pjūvis).

2. Kai rąstas yra paremtas viename gale, nupjaukite 1/3 skersmens nuo apatinės pusės (apatinis pjūvis). Tada atlikite apdailos pjūvį viršutiniu pjūviu, kad susitiktų su pirmuoju pjūviu.

3. Kai rąstas yra paremtas abiejuose galuose), nupjaukite 1/3 skersmens nuo viršaus (viršutinis pjūvis). Tada atlikite apdailos pjūvį apatiniu pjūviu apatinius 2/3, kad susitiktų su pirmuoju pjūviu.

4. Lengviau pjauti rąstą naudojant smailiuotą buferį.


• Įkaskite smailiuotą buferį į rąstą ir naudokite jį kaip ašį. Pjaukite arkiniu judesiu, kad strypas įsiskverbtų į medieną.
• Jei reikia, pakartokite kelis kartus, pakeisdami tašką, kur įsmeigiate smailiuotą buferį.
• Pjaudami ant nuolydžio, visada stovėkite kalvos pusėje (20 pav.). Pjaudami per rąstą, išlaikykite kontrolę atleisdami pjovimo spaudimą pjūvio pabaigoje, neatlaisvindami grandininio pjūklo rankenų. Neleiskite grandinei susiliesti su žeme.


Baigę pjūvį, palaukite, kol sustos pjūklo grandinė, prieš perkeldami grandininį pjūklą. Visada sustabdykite variklį prieš pereidami nuo medžio prie medžio.

Baigiamieji darbai

Baigę darbą:

• Išjunkite variklį ir atjunkite įrenginį nuo maitinimo šaltinio.
• Palaukite, kol sustos grandinė, ir leiskite įrenginiui atvėsti.
• Pašalinkite bet kokius pjuvenų ar alyvos nuosėdų pėdsakus nuo grandinės.
• Jei yra per daug purvo ar dervos, išardykite grandinę ir įdėkite ją į indą su tinkamu valikliu. Tada nuplaukite švariu vandeniu ir apdorokite tinkamu antikoroziniu purškikliu prieš vėl surenkant ant įrenginio.
• Prieš sandėliuodami uždėkite pjovimo strypo apvalkalą ant strypo.

Prieš sandėliuodami grandininį pjūklą bet kurioje uždaroje erdvėje, leiskite varikliui visiškai atvėsti.

Kad sumažintumėte gaisro pavojų, kruopščiai išvalykite įrenginį, kad pašalintumėte pjuvenas, šakas, lapus ar riebalų perteklių. Niekada nepalikite indų su nupjautomis atliekomis sandėliavimo zonoje.

Priežiūra

Dėl visų priežiūros darbų, kurie nėra numatyti šiame vadove, kreipkitės į įgaliotąjį "Snow Joe + Sun Joe" atstovą arba skambinkite į "Snow Joe + Sun Joe" klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563). Bet koks darbas, atliktas neįgaliotame aptarnavimo centre arba nekvalifikuoto personalo, visiškai panaikins garantiją.

Jūsų ir kitų saugumui:

• Tinkama priežiūra yra būtina norint išlaikyti pradinį mašinos efektyvumą ir saugumą ilgą laiką.
• Laikykite visus veržles, varžtus ir sraigtus priveržtus, kad įranga būtų saugi darbinė būklė.
• Niekada nenaudokite mašinos su susidėvėjusiomis ar pažeistomis dalimis.
  Pažeistos dalys turi būti pakeistos, o ne taisomos.
• Naudokite tik originalias "Snow Joe + Sun Joe" atsargines dalis. Dalys, kurios nėra tokios pat kokybės, gali rimtai sugadinti įrangą, pakenkti saugumui ir panaikinti garantiją.

Prieš atlikdami bet kokius reguliavimus, priežiūros ar remonto darbus su savo elektriniu grandininiu pjūklu, visada atjunkite įrenginį nuo maitinimo šaltinio.

• Dirbdami su juosta ir grandine, mūvėkite apsaugines pirštines.
• Laikykite apsauginį pjovimo juostos apvalkalą, išskyrus atvejus, kai tiesiogiai dirbate su juosta ar grandine.
• Niekada neišpilkite alyvos ar kitų teršalų neleistinose vietose.

Variklio aušinimas

Kad išvengtumėte variklio perkaitimo ir sugadinimo, visada laikykite aušinimo oro angas švarias ir be pjuvenų bei šiukšlių.

Grandinės įtempimas

Prieš naudodami pjūklą, patikrinkite grandinės įtempimą, kai grandinė yra šalta. Teisingas šaltos grandinės įtempimas yra tada, kai nėra laisvumo kreipiančiosios juostos apačioje; grandinė yra prigludusi, bet galite ją pasukti ranka be užstrigimo.

Normalaus pjūklo darbo metu grandinės temperatūra padidės. Teisingai įtemptos šiltos grandinės varomieji nareliai kabės maždaug 0,050 col. (1,25 mm) iš juostos griovelio. Atminkite, kad grandinė, įtempta būnant šilta, gali būti per stipriai įtempta atvėsus. Prieš kitą naudojimą patikrinkite "šaltą įtempimą". Grandinė turi būti iš naujo įtempta, kai tik plokštumos ant varomųjų narelių kabo iš juostos griovelio.

PASTABA: Nauja grandinė linkusi temptis. Dažnai tikrinkite grandinės įtempimą ir, jei reikia, iš naujo įtempkite.

Veržlės ir varžtai

Periodiškai patikrinkite, ar visos veržlės ir varžtai yra tvirtai priveržti, o rankenos tvirtai pritvirtintos.

Grandinės galandimas

Siekiant užtikrinti, kad grandininis pjūklas veiktų saugiai ir efektyviai, būtina, kad pjovimo komponentai būtų gerai pagaląsti. Labai rekomenduojama pakeisti grandinę, kai tik ji praranda gebėjimą pjauti švariai ir saugiai. Tačiau galima pagaląsti esamą grandinę, jei galandimas atliekamas atsargiai. Bet koks darbas su grandine ir juosta reikalauja specifinės patirties ir specialių įrankių. Saugumo sumetimais rekomenduojame kreiptis į įgaliotąjį "Snow Joe + Sun Joe" atstovą arba skambinti į "Snow Joe + Sun Joe" klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563).

Galandimas būtinas, kai:

• Pjuvenos atrodo kaip dulkės.
• Pjovimas tampa sunkesnis.
• Pjūvis nėra tiesus.
• Vibracijos padidėja.

Įgaliotasis aptarnavimo centras pagaląs grandinę naudodamas tinkamus įrankius, kad užtikrintų minimalų medžiagos pašalinimą ir vienodą aštrumą ant visų pjovimo briaunų.

Jei grandinę galandate patys, naudokite specialius apvalaus skerspjūvio dildes, kurių skersmuo yra 5/32 colio (4 mm). Jums reikia tam tikrų įgūdžių ir patirties, kad nepažeistumėte pjovimo briaunų.

Grandinę galąskite taip:

• Tvirtai pritvirtinkite juostą su sumontuota grandine tinkamuose spaustuvuose.
• Priveržkite grandinę, jei ji yra laisva.
• Įstatykite dildę į kreipiklį ir tada įkiškite ją į dantį pastoviu kampu nuo pjovimo briaunos.
• Kelis kartus pagaląskite judesiu į priekį ir pakartokite tai ant visų pjovimo briaunų, nukreiptų ta pačia kryptimi (dešinėn arba kairėn).
• Norėdami pastumti grandinę į priekį, naudokite atsuktuvą.
• Apverskite juostą spaustuvuose ir pakartokite ant visų kitų pjovimo briaunų.
• Patikrinkite, ar gylio ribotuvo dantis neišsikiša toliau nei patikrinimo įrankis, ir nudildykite visas išsikišusias dalis plokščia dilde, suapvalindami kraštus.
• Po galandimo pašalinkite visus dildinimo ir dulkių pėdsakus ir sutepkite grandinę alyvos vonioje. Pakeiskite grandinę, kai tik:
  • pjovimo briaunų ilgis sumažėja iki 5 mm ar mažiau;
  • yra per didelis laisvumas tarp narelių ir kniedžių.


Kreipiančiosios juostos priežiūra

Kai kreipiančioji juosta rodo susidėvėjimo požymius, apverskite ją ant pjūklo, kad paskirstytumėte susidėvėjimą ir maksimaliai pailgintumėte juostos tarnavimo laiką. Juostos bėgelių plunksnavimas arba užsikimšimas yra normalus juostos susidėvėjimo procesas. Tokius defektus turėtumėte išlyginti dilde, kai tik jie atsiranda.

Pakeiskite juostą, jei yra bet kuris iš šių defektų:

• susidėvėjimas juostos bėgelių viduje, leidžiantis grandinei gulėti į šoną;
• išlenkta kreipiančioji juosta;
• įtrūkę arba sulūžę bėgeliai;
• išplėsti bėgeliai.

Apverskite pjūklą, patikrinkite kreipiančiosios juostos apačią ir įsitikinkite, kad tepimo angos ir grandinės griovelis yra švarūs nuo priemaišų.

Atsargines dalis savo elektriniam grandininiam pjūklui "Sun Joe SWJ599E" galite įsigyti internetu adresu sunjoe.com arba, norėdami užsisakyti telefonu, susisiekite su "Snow Joe + Sun Joe" klientų aptarnavimo tarnyba telefonu 1-866-SNOWJOE (1-866-766-9563).

Grandinės žvaigždutė

Reguliariai tikrinkite žvaigždutės būklę ir pakeiskite ją, kai susidėvėjimas viršija 0,5 mm.

Nemontuokite naujos grandinės su susidėvėjusia žvaigždute arba atvirkščiai.

Sandėliavimas

Po kiekvieno darbo seanso kruopščiai išvalykite mašiną, kad pašalintumėte visas dulkes ir šiukšles, ir užmaukite juostos apvalkalą ant pjovimo juostos. Pataisykite arba pakeiskite visas sugedusias įrenginio dalis.

Laikykite mašiną sausoje, užrakintoje vietoje, nepasiekiamoje vaikams.

Palaikymas

Jei jūsų elektriniam grandininiam pjūklui "Sun Joe SWJ599E" reikia aptarnavimo ar priežiūros, skambinkite 1-866-SNOWJOE (1-866-7669563) ir gaukite pagalbą.

Modelio ir serijos numeriai

Susisiekdami su įmone, užsakydami dalis arba organizuodami aptarnavimą iš įgaliotojo atstovo, turėsite pateikti modelio ir serijos numerius, kuriuos galite rasti ant lipduko, esančio ant įrenginio korpuso. Nukopijuokite šiuos numerius į toliau pateiktą vietą.

Problemų šalinimas

Gedimas	Galima priežastis	Priemonė
Variklis neįsijungia, kai jį įjungiate	Laidas neprijungtas prie maitinimo šaltinio	Įsitikinkite, kad laidas prijungtas prie maitinimo šaltinio
	Paleidimo jungiklis neveikia	Patikrinkite, ar saugos fiksavimo mygtukas yra visiškai nuspaustas prieš įjungiant paleidimo jungiklį
	Pratęsimo laidas neprijungtas prie kištuko	Patikrinkite, ar pratęsimo laidas yra visiškai prijungtas prie įrankio
	Pažeistas pratęsimo laidas arba maitinimo kabelis	Pataisykite arba pakeiskite pažeistą laidą
	Susidėvėję variklio šepečiai	Variklio šepečiai turi būti pakeisti
Juosta ir grandinė kaista ir rūksta	Per stipriai įtempta grandinė	Sureguliuokite grandinės įtempimą
	Tuščias alyvos bakas	Užpildykite baką grandinės alyva
	Grandinė sumontuota atgal	Apverskite grandinę taip, kad pjovikliai būtų nukreipti teisinga kryptimi
Variklis veikia, bet grandinė nesisuka	Per stipriai įtempta grandinė	Sureguliuokite grandinės įtempimą
	Kreipiančioji juosta ir grandinė gali būti pažeistos	Pakeiskite grandinę ir juostą identiškomis atsarginėmis dalimis
Prastas pjovimo našumas	Atšipusi pjūklo grandinė	Pagaląskite arba pakeiskite pjūklo grandinę
	Neteisingas grandinės įtempimas	Patikrinkite grandinės įtempimą
	Pjūklo grandinė sumontuota neteisingai	Patikrinkite pjūklo grandinės orientaciją
Grandinė nušoka nuo kreipiančiosios juostos	Neteisingas grandinės įtempimas	Patikrinkite grandinės įtempimą
Grandinė veikia sunkiai	Neteisingas grandinės įtempimas	Patikrinkite grandinės įtempimą

© 2021 by Snow Joe, LLC
Visos teisės saugomos. Originalios instrukcijos.

Atsisiųsti instrukciją

Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.

Atsisiųsti SunJoe SWJ599E - Elektrinio grandininio pjūklo instrukcija

Prieinamos kalbos
