SunJoe SWJ700E - Elektrinio grandininio pjūklo vadovas

Saugos instrukcijos

Visi operatoriai privalo perskaityti šias instrukcijas prieš naudojimą
Perskaitykite visas šiame vadove pateiktas instrukcijas. Laikykite šį vadovą saugioje vietoje, kad informacija visada būtų prieinama. Jei įrangą atiduodate kitam asmeniui, būtinai pateikite šias naudojimo instrukcijas. Visada reikia laikytis pagrindinių saugos priemonių, kad sumažintumėte gaisro, elektros smūgio ir sužalojimų riziką.

Atkreipkite dėmesį į asmeninės saugos įspėjimo simbolį naudojamą šiame vadove, kad atkreiptumėte jūsų dėmesį į ĮSPĖJIMĄ, pateikiamą kartu su konkrečia naudojimo instrukcija. Tai reiškia, kad operacijai reikia ypatingo DĖMESIO, ATSARGUMO ir ATSARGUMO.

Numatytas naudojimas

Šis įrenginys buvo suprojektuotas ir pagamintas medžių kirtimui, skaldymui ir genėjimui arba medinių objektų pjovimui, kurių matmenys atitinka pjovimo juostos galimybes.

Netinkamas naudojimas

Bet koks kitas naudojimas, besiskiriantis nuo aukščiau paminėtų pritaikymų, kelia rimtą pavojų naudotojui ir gali sugadinti tiek įrankį, tiek jūsų asmeninę nuosavybę. Netinkamo naudojimo pavyzdžiai apima, bet neapsiriboja:

• gyvatvorių karpymas;
• drožyba;
• padėklų, dėžių ir įvairių pakavimo medžiagų pjaustymas;
• baldų ar kitų medžiagų su vinimis, varžtais ar kitais metaliniais komponentais pjaustymas;
• mėsos dorojimas;
• įrenginio naudojimas objektams kelti, perkelti ar skaldyti;
• įrenginio naudojimas pritvirtinus prie fiksuotų atramų.

Netinkamas įrenginio naudojimas panaikins garantiją, atleis gamintoją nuo visų įsipareigojimų, todėl naudotojas bus atsakingas už bet kokią žalą ar sužalojimą sau ar kitiems.

Bendras saugumas

Naudojant elektrinius sodo įrankius, visada reikia laikytis pagrindinių saugos priemonių, kad sumažintumėte gaisro, elektros smūgio ir sužalojimų riziką, įskaitant šias:

1. Laikykite apsaugas savo vietose – Apsauginės apsaugos turi būti periodiškai tikrinamos, siekiant užtikrinti, kad jos tinkamai pritvirtintos ir veikia tinkamai.
2. Pašalinkite reguliavimo raktus ir veržliarakčius – Prieš įjungdami pjūklą, patikrinkite, ar reguliavimo veržliarakčiai pašalinti.
3. Laikykite darbo zoną švarią ir gerai apšviestą – Po kiekvieno pjovimo pašalinkite šakas ir atšakas iš darbo zonos. Netvarkingos vietos sukelia nelaimingus atsitikimus.
4. Venkite pavojingų sąlygų – Nenaudokite šio įrenginio lietingose, audringose, drėgnose ar šlapiose vietose. Nenaudokite įrenginio dujų ar sprogioje aplinkoje. Šių įrenginių varikliai paprastai kibirkščiuoja, o kibirkštys gali uždegti garus.
5. Nenaudokite grandininio pjūklo lyjant.
6. Laikykite pašalinius asmenis ir vaikus atokiau – Visi pašaliniai asmenys, įskaitant vaikus ir naminius gyvūnus, turėtų būti laikomi saugiu atstumu nuo darbo zonos.
7. Nenaudokite įrankio per jėgą – Jis atliks darbą efektyviai ir saugiai, jei bus naudojamas tokiu greičiu, kuriam jis buvo sukurtas.
8. Naudokite tinkamą įrankį – Nenaudokite įrankio ar bet kokio priedo per jėgą, kad atliktumėte darbą, kuriam jie nebuvo sukurti.
9. Dėvėkite tinkamus drabužius – Nedėvėkite laisvų drabužių ar papuošalų, nes tokie daiktai gali įstrigti į judančias dalis. Dirbant lauke su elektriniais įrankiais, rekomenduojama naudoti tvirtas gumines pirštines, tvirtą neslidžią avalynę ir aptemptus drabužius.
10. Dėvėkite apsauginius galvos apdangalus, kad sulaikytumėte ilgus plaukus.
11. Visada dėvėkite apsauginius akinius ir ausų apsaugas, kad apsaugotumėte akis ir ausis – Kasdieniai akiniai turi tik smūgiams atsparius lęšius ir nesuteikia tokios pat apsaugos kaip apsauginiai akiniai.
12. Dėvėkite veido arba dulkių kaukes – Jei pjovimo operacija yra dulkėta, rekomenduojama naudoti veido arba dulkių kaukę, specialiai sukurtą filtruoti mikroskopines daleles.
13. Nepertempkite – Visada išlaikykite tinkamą atramą ir pusiausvyrą.
14. Prižiūrėkite įrankius atsargiai – Laikykite įrankius aštrius ir švarius, kad jie veiktų geriausiai ir saugiausiai. Laikykitės tepimo ir priedų keitimo instrukcijų.
15. Atjunkite įrankį – Atjunkite grandininį pjūklą nuo maitinimo šaltinio, kai nenaudojate, prieš atlikdami techninę priežiūrą, transportuodami arba keisdami grandinę ar kitus priedus.
16. Sumažinkite netyčinio paleidimo riziką – Prieš įjungdami įrankį į maitinimo šaltinį, įsitikinkite, kad jungiklis yra OFF (išjungta) padėtyje.
17. Naudokite rekomenduojamus priedus – Dėl rekomenduojamų priedų kreipkitės į savininko vadovą. Naudojant netinkamus priedus, gali kilti sužalojimo pavojus.
18. Patikrinkite, ar nėra pažeistų dalių – Prieš kiekvieną naudojimą suremontuokite arba pakeiskite bet kurią pažeistą apsaugą ar dalį. Be to, patikrinkite, ar judančios dalys yra sulygiuotos, ar judančios dalys neužstrigusios, ar dalys nesulūžusios ir ar nėra kitų sąlygų, kurios gali turėti įtakos įrankio veikimui.
19. Niekada nepalikite įrankio be priežiūros, kol jis veikia – Išjunkite maitinimą ištraukdami maitinimo laidą tiesiai iš lizdo. Nepalikite pjūklo, kol pjovimo juosta visiškai sustos.
20. Venkite netyčinio paleidimo – Neneškite grandininio pjūklo pirštu ant jungiklio.
21. Nesuimkite atviros pjovimo geležtės ar pjovimo briaunų, kai pakeliate ar laikote pjūklą – Kai nenaudojate, būtinai įdėkite pjovimo juostą į apsauginį apvalkalą.
22. Būkite budrūs – Stebėkite, ką darote. Vadovaukitės sveiku protu. Nenaudokite grandininio pjūklo, kai esate pavargę.
23. Laikykite nenaudojamą įrankį patalpoje – Kai nenaudojami, prietaisai turėtų būti laikomi patalpoje sausoje ir aukštoje arba užrakintoje vietoje, nepasiekiamoje vaikams.

Kai kuriose dulkėse ir nuolaužose, susidarančiose naudojant įrankį, gali būti cheminių medžiagų, kurios, kaip žinoma Kalifornijos valstijoje, sukelia vėžį ir apsigimimus arba kitą žalą reprodukcijai. Kai kurie iš šių cheminių medžiagų pavyzdžiai yra:

• Cheminės medžiagos trąšose
• Junginiai insekticiduose, herbiciduose ir pesticiduose
• Arsenas ir chromas iš chemiškai apdorotos medienos

Jūsų rizika susidurti su šiomis cheminėmis medžiagomis skiriasi ir priklauso nuo to, kaip dažnai atliekate tokį darbą. Norėdami sumažinti savo poveikį, dirbkite gerai vėdinamoje vietoje ir su patvirtinta saugos įranga, pvz., dulkių kaukėmis, kurios yra specialiai sukurtos filtruoti mikroskopines daleles.

Kalifornijos pasiūlymas 65:
Šiame gaminyje yra cheminių medžiagų, kurios, kaip žinoma Kalifornijos valstijoje, sukelia vėžį, apsigimimus ar kitą žalą reprodukcijai.

Grandininio pjūklo naudojimas ir priežiūra

Išsaugokite visus įspėjimus ir instrukcijas, kad galėtumėte pasinaudoti ateityje. Terminas "elektrinis įrankis" įspėjimuose reiškia jūsų elektrinį grandininį pjūklą.

Išjunkite maitinimo jungiklį ir atjunkite maitinimo šaltinį prieš reguliuodami, apžiūrėdami, prižiūrėdami ar valydami elektrinį įrankį, keisdami priedus arba kai atsiranda kitų pavojingų sąlygų. Visi techninės priežiūros darbai turėtų būti atliekami po to, kai elektrinio įrankio besisukančios dalys visiškai sustojo. Tokios prevencinės saugos priemonės sumažina riziką netyčia paleisti elektrinį įrankį.

1. Nenaudokite elektrinio įrankio per jėgą. Naudokite tinkamą elektrinį įrankį savo darbui. Tinkamas elektrinis įrankis veiks geriau ir mažiau tikėtina, kad bus padaryta žala asmeniui ar mechaninė žala, jei jis bus naudojamas tokiu greičiu, kuriam jis buvo sukurtas.
2. Nenaudokite elektrinio įrankio, jei jungiklis jo neįjungia ir neišjungia. Bet kuris elektrinis įrankis, kurio negalima valdyti jungikliu, yra pavojingas ir turi būti suremontuotas.
3. Atjunkite įrenginį nuo maitinimo šaltinio prieš atlikdami bet kokius reguliavimus, keisdami priedus arba laikydami elektrinį įrankį. Tokios prevencinės saugos priemonės sumažina riziką netyčia paleisti elektrinį įrankį.
4. Laikykite nenaudojamus elektrinius įrankius patalpoje sausoje, užrakintoje vietoje, nepasiekiamoje vaikams. Neleiskite niekam, kas nėra susipažinęs su elektriniu įrankiu ar šiomis instrukcijomis, pasiekti įrenginio. Elektriniai įrankiai yra pavojingi neapmokytų naudotojų rankose.
5. Prižiūrėkite elektrinius įrankius atsargiai, kad užtikrintumėte saugų veikimą ir optimalų našumą. Laikykite rankenas sausas, švarias ir be alyvos bei riebalų. Patikrinkite, ar judančios dalys nėra išsiderinusios ar užsikimšusios, ar dalys nesulūžusios ir ar nėra kitų sąlygų, kurios gali turėti įtakos elektrinio įrankio veikimui. Jei randama pažeidimų, prieš naudodami suremontuokite elektrinį įrankį. Daugelis nelaimingų atsitikimų įvyksta dėl prastai prižiūrimų elektrinių įrankių.
6. Laikykite pjovimo įrankius aštrius ir švarius. Tinkamai prižiūrimi pjovimo įrankiai su aštriomis pjovimo briaunomis mažiau linkę užstrigti ir yra lengviau valdomi.
7. Naudokite elektrinį įrankį ir priedus pagal šias instrukcijas ir būtinai atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinį įrankį kitoms operacijoms, nei numatyta, gali susidaryti pavojinga situacija.
8. Judančios dalys kelia riziką. Laikykite veidą, plaukus, drabužius, rankas ir kojas atokiau nuo visų judančių dalių. Prieš naudodami elektrinį įrankį, visos apsaugos ir saugos priedai turi būti tinkamai sumontuoti. Išjunkite ir atjunkite maitinimą prieš liesdami bet kurias dalis, išskyrus rankenas ir jungiklį.

Elektrosauga

1. Grandinės pertraukiklio (GFCI) apsauga nuo įžeminimo gedimų turėtų būti numatyta grandinėje (-ėse) arba lizde (-uose), kurie bus naudojami šiam elektriniam grandininiam pjūklui. Yra lizdų su įmontuota GFCI apsauga, kuriuos galima naudoti šiai saugos priemonei.
2. Įsitikinkite, kad tinklo įtampa atitinka nurodytą įrenginio etiketėje. Netinkamos įtampos naudojimas gali sugadinti variklį ir sužaloti naudotoją.
3. Kad išvengtumėte elektros smūgio, naudokite tik su lauko sąlygoms tinkamu ilginamuoju laidu, pvz., SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A arba SJTOW-A.

Prieš naudodami patikrinkite, ar ilginamasis laidas yra geros būklės. Naudodami ilginamąjį laidą, įsitikinkite, kad jis yra pakankamai storas, kad atlaikytų srovę, kurią naudos jūsų produktas. Per plonas laidas sukels įtampos sumažėjimą, dėl kurio sumažės galia ir įrenginys perkaisti.

Elektros smūgis gali sukelti SUNKŲ SUŽALOJIMĄ arba MIRTĮ. Laikykitės šių įspėjimų: Neleiskite jokiai elektrinio grandininio pjūklo daliai liestis su vandeniu, kai jis veikia. Jei prietaisas sušlapo išjungtas, prieš įjungdami nušluostykite. Naudokite tik UL-, CSA- arba ETL įvertintą ilginamąjį laidą, skirtą naudoti lauke bet kokiomis oro sąlygomis, pvz., Snow Joe® + Sun Joe® SJTW-A 14-gauge 50-foot ilginamąjį laidą su apšviestu galu (Model PJEXT50-B). Apsilankykite sunjoe.com, kad įsigytumėte šį ilginamąjį laidą internetu, arba norėdami užsisakyti telefonu, skambinkite 1-866-SNOWJOE (1-866-766-9563). Nenaudokite ilginamojo laido, ilgesnio nei 100 pėdų (30 m). Nelieskite prietaiso ar jo kištuko šlapiomis rankomis arba stovėdami vandenyje. Mūvint guminius batus suteikiama tam tikra apsauga. ILGINAMŲJŲ LAIDŲ LENTELĖ
Laido ilgis:	50 pėdų (15 m)	100 pėdų (30 m)
Min. laido storis (A.W.G.):	14	12

4. Kad sumažintumėte elektros smūgio riziką, šis prietaisas turi poliarizuotą kištuką (t. y. vienas kontaktas yra platesnis už kitą). Naudokite šį prietaisą tik su poliarizuotu UL-, CSA- arba ETL sąraše esančiu ilginamuoju laidu, rekomenduojamu naudoti lauke bet kokiomis oro sąlygomis, pvz., Snow Joe^® + Sun Joe^® SJTW-A 14-gauge 50-foot ilginamuoju laidu su apšviestu galu (Model PJEXT50-B). Apsilankykite sunjoe.com, kad įsigytumėte šį ilginamąjį laidą internetu, arba norėdami užsisakyti telefonu, skambinkite 1-866-SNOWJOE (1-866-766-9563).

Prietaiso kištukas į poliarizuotą ilginamąjį laidą tilps tik vienu būdu. Jei prietaiso kištukas iki galo netelpa į ilginamąjį laidą, apverskite kištuką. Jei kištukas vis tiek netelpa, įsigykite tinkamą poliarizuotą ilginamąjį laidą. Poliarizuotam ilginamajam laidui reikės naudoti poliarizuotą sieninį lizdą. Ilginamojo laido kištukas į poliarizuotą sieninį lizdą tilps tik vienu būdu. Jei kištukas iki galo netelpa į sieninį lizdą, apverskite kištuką. Jei kištukas vis tiek netelpa, kreipkitės į kvalifikuotą elektriką, kad įrengtų tinkamą sieninį lizdą. Jokiu būdu nekeiskite prietaiso kištuko, ilginamojo laido lizdo arba ilginamojo laido kištuko.

5. Kad prietaiso laidas neatsijungtų nuo ilginamojo laido veikimo metu, naudokite įmontuotą ilginamojo laido fiksavimo kabliuką ir (arba) suriškite mazgą, kaip parodyta 1 lentelėje.

6. Nepiktnaudžiaukite laidu. Niekada netraukite grandininio pjūklo už laido arba netraukite laido, kad atjungtumėte jį nuo lizdo. Saugokite laidą nuo karščio, alyvos ir aštrių briaunų.

Dvigubos izoliacijos prietaisai

Dvigubos izoliacijos prietaise numatytos dvi izoliacijos sistemos vietoj įžeminimo. Dvigubos izoliacijos prietaise nėra įžeminimo priemonių, taip pat neturėtų būti pridedama įžeminimo priemonių prie prietaiso. Dvigubos izoliacijos prietaiso aptarnavimas reikalauja ypatingo atsargumo ir sistemos išmanymo, todėl jį turėtų atlikti tik kvalifikuotas aptarnaujantis personalas įgaliotame Snow Joe^® + Sun Joe^® atstovybėje. Atsarginės dvigubos izoliacijos prietaiso dalys turi būti identiškos dalims, kurias jos pakeičia. Dvigubos izoliacijos prietaisas yra pažymėtas žodžiais "Double Insulation" ("Dviguba izoliacija") arba "Double Insulated" ("Dvigubos izoliacijos"). Simbolis (kvadratas kvadrate) taip pat gali būti pažymėtas ant prietaiso.

DVIGUBA IZOLIACIJA: ĮŽEMINIMAS NEREIKALINGAS. APTARNAUJANT NAUDOKITE TIK IDENTIŠKAS ATSARGINES DALIS.

Šis elektrinis grandininis pjūklas yra su dviguba izoliacija, todėl nereikia atskiros įžeminimo sistemos. Naudokite tik identiškas atsargines dalis. Prieš aptarnaudami dvigubos izoliacijos prietaisus, perskaitykite instrukcijas. Naudokite šį grandininį pjūklą tik taip, kaip aprašyta šiame vadove.

Aptarnavimas

• Patikėkite savo elektrinį įrankį aptarnauti kvalifikuotam remonto specialistui įgaliotame Snow Joe^® + Sun Joe^® atstovybėje, naudojant tik identiškas atsargines dalis, arba skambinkite Snow Joe^® + Sun Joe^® klientų aptarnavimo centrui telefonu 1-866-SNOWJOE (1-866-766-9563). Tai užtikrins, kad elektrinio įrankio sauga būtų išlaikyta.

Grandininių pjūklų saugos įspėjimai

• Laikykite visas kūno dalis atokiau nuo pjūklo grandinės, kai grandininis pjūklas veikia. Prieš paleisdami grandininį pjūklą, įsitikinkite, kad pjūklo grandinė nesiliečia su niekuo. Akimirka neatidumo valdant grandininį pjūklą gali sukelti jūsų drabužių ar kūno susipainiojimą su pjūklo grandine.
• Visada laikykite grandininį pjūklą dešine ranka ant galinės rankenos, o kaire ranka ant priekinės rankenos. Laikant grandininį pjūklą atvirkščiai, padidėja sužalojimo rizika ir to niekada negalima daryti.
• Dėvėkite apsauginius akinius ir klausos apsaugos priemones. Jei grandininį pjūklą naudojate kasdien įprastomis sąlygomis, galite būti veikiami 85 dB (A) ar didesnio triukšmo lygio. Rekomenduojama papildoma galvos, rankų, kojų ir pėdų apsaugos įranga. Tinkami apsauginiai drabužiai sumažins sužalojimus dėl skraidančių nuolaužų arba atsitiktinio kontakto su pjūklo grandine.
• Nenaudokite grandininio pjūklo medyje. Grandininio pjūklo naudojimas medyje gali sukelti sužalojimus.
• Visada tvirtai stovėkite ir naudokite grandininį pjūklą tik stovėdami ant fiksuoto, saugaus ir lygaus paviršiaus. Slidūs arba nestabilūs paviršiai, tokie kaip kopėčios, gali sukelti pusiausvyros praradimą arba grandininio pjūklo kontrolės praradimą.
• Pjaudami įtemptą galūnę, būkite atsargūs dėl atšokimo. Kai medienos pluošto įtempimas atleidžiamas, spyruoklinė galūnė gali trenkti į operatorių ir (arba) išmesti grandininį pjūklą iš kontrolės.
• Būkite ypač atsargūs pjaudami krūmus ir jaunus medelius. Plona medžiaga gali užkabinti pjūklo grandinę ir būti nuplakta į jus arba išmušti jus iš pusiausvyros.
• Neškite grandininį pjūklą už priekinės rankenos, kai grandininis pjūklas yra išjungtas ir atokiau nuo jūsų kūno. Transportuodami arba laikydami grandininį pjūklą, visada uždėkite pjovimo juostos apvalkalą. Tinkamas grandininio pjūklo naudojimas sumažins atsitiktinio kontakto su judančia pjūklo grandine tikimybę.
• Laikykitės tepimo, grandinės įtempimo ir priedų keitimo instrukcijų. Netinkamai įtempta arba prastai sutepta grandinė gali arba nutrūkti, arba padidinti atšokimo tikimybę.
• Laikykite rankenas sausas, švarias ir be alyvos bei riebalų. Riebios, alyvuotos rankenos yra slidžios ir gali sukelti kontrolės praradimą.
• Pjaukite tik medieną. Nenaudokite grandininio pjūklo jokiam kitam tikslui. Pavyzdžiui, nenaudokite grandininio pjūklo plastikui, mūrui ar nemedinėms statybinėms medžiagoms pjauti. Netinkamas grandininio pjūklo naudojimas gali rimtai sugadinti jus ir jūsų įrankį.

Atsišokimo priežastys ir prevencija

Atsišokimas gali įvykti, kai kreipiančiosios juostos priekis arba galas paliečia objektą arba kai medis užsidaro ir užspaudžia pjūklo grandinę pjūvyje. Kai kuriais atvejais galo kontaktas gali sukelti staigią atvirkštinę reakciją, atmušant kreipiančiąją juostą aukštyn ir atgal link operatoriaus.

Pjūklo grandinės užspaudimas išilgai kreipiančiosios juostos viršaus gali greitai nustumti kreipiančiąją juostą atgal link operatoriaus.

Bet kuri iš šių reakcijų gali sukelti pjūklo kontrolės praradimą, o tai gali sukelti rimtus sužalojimus. Nepasikliaukite vien tik pjūkle įmontuotais saugos įtaisais.

Būdami grandininio pjūklo naudotoju, turėtumėte imtis kelių veiksmų, kad jūsų pjovimo darbai būtų be nelaimingų atsitikimų ar sužalojimų.

Atsišokimas yra įrankio netinkamo naudojimo ir (arba) neteisingų darbo procedūrų ar sąlygų rezultatas, kurio galima išvengti imantis tinkamų atsargumo priemonių, kaip nurodyta toliau:

• Tvirtai suimkite (dešine ranka už galinės rankenos, o kaire ranka už priekinės rankenos, nykščiais ir pirštais apjuosdami atitinkamas rankenas) ir nustatykite savo kūno ir rankų padėtį, kad galėtumėte atsispirti atšokimo jėgoms. Atsišokimo jėgas gali kontroliuoti operatorius, jei imamasi tinkamų atsargumo priemonių. Nepaleiskite grandininio pjūklo.
• Nepersistenkite ir nepjaukite aukščiau pečių lygio. Tai padeda išvengti netyčinio galo kontakto ir leidžia geriau valdyti grandininį pjūklą netikėtose situacijose.
• Naudokite tik gamintojo nurodytas atsargines juostas ir grandines. Netinkamos atsarginės juostos ir grandinės gali sukelti grandinės lūžimą ir (arba) atšokimą.
• Laikykitės gamintojo nurodymų dėl pjūklo grandinės galandimo ir priežiūros. Mažinant gylio matuoklio aukštį, gali padidėti atšokimas.
• Visada laikykitės saugos taisyklių ir vadovaukitės teisingais pjovimo metodais.
• Užtikrinkite saugų grandininio pjūklo nešimą. Kai mašina turi būti tvarkoma arba transportuojama, jūs privalote:
  • išjungti variklį, palaukti, kol grandinė sustos, ir įjungti grandinės stabdį;
  • užmontuoti kreipiančiosios juostos dangtelį;
  • laikykite mašiną už rankenų ir nustatykite juostą priešinga kryptimi nei naudojama darbo metu.

Kai mašinai transportuoti naudojate transporto priemonę, tvirtai ją pritvirtinkite ir pastatykite taip, kad ji nekeltų pavojaus keleiviams.

• • Prieš pirmą kartą kertant ar genint, įsitikinkite:
  • kad esate specialiai apmokytas naudoti šio tipo įrangą;
  • kad atidžiai perskaitėte saugos taisykles ir vartotojo instrukcijas, pateiktas šiame vadove;
  • kad pirmiausia praktikuojatės su rąstais ant žemės arba pritvirtintais prie atramų / pjovimo ožių, kad susipažintumėte su mašina ir tinkamais pjovimo metodais.

Saugos grandinės stabdys

Jei įvyksta atšokimas, naudokite kairę ranką, kad įjungtumėte grandinės stabdį, perkeldami saugos grandinės stabdžio svirtį į padėtį 0 (A pav.). Tai nedelsiant sustabdys grandinę.

Grandinės stabdžio veikimas turi būti patikrintas prieš kiekvieną naudojimą.

Norėdami iš naujo nustatyti grandinės stabdį, atjunkite įrankį nuo maitinimo tinklo ir atitraukite grandinės stabdį atgal (link operatoriaus) į padėtį 1 (A pav.). Prieš paleisdami iš naujo, patikrinkite grandinės įtempimą.

Apsauga nuo aplinkos poveikio

1. Dėvėkite tinkamus darbo drabužius. Dėvėkite apsauginius akinius.
2. Saugokite savo elektrinį įrankį nuo drėgmės ir lietaus. Drėgmė ir lietus gali sukelti pavojingą elektros ir variklio pažeidimą.
3. Nenaudokite elektrinio įrankio šalia garų ir degių skysčių.
4. Naudokite elektrinį įrankį tik sausomis sąlygomis ir esant 10–40 °C (50–104 °F) aplinkos temperatūrai.
5. Laikykite savo elektrinį įrankį tik sausose vietose, kurių aplinkos temperatūra yra 10–40 °C (50–104 °F). Saugokite elektrinį įrankį nuo drėgmės ir tiesioginių saulės spindulių.

Saugos simboliai

Šioje lentelėje pavaizduoti ir aprašyti saugos simboliai, kurie gali būti ant šio gaminio. Prieš bandydami surinkti ir naudoti įrenginį, perskaitykite, supraskite ir vykdykite visas instrukcijas, pateiktas ant įrenginio.

Simboliai	Aprašymai	Simboliai	Aprašymai
	PERSKAITYKITE NAUDOTOJO VADOVĄ (-US) – Prieš bandydami surinkti ir naudoti įrenginį, perskaitykite, supraskite ir vykdykite visas naudotojo vadovo (-ų) instrukcijas.		Laikykitės saugaus atstumo nuo pašalinių asmenų ir vaikų.
	ĮSPĖJIMAS DĖL SAUGOS – Nurodo atsargumo priemonę, įspėjimą arba pavojų.		DĖVĖKITE AKIŲ IR KLAUSOS APSAUGOS PRIEMONES – Kad apsisaugotumėte nuo sužalojimų, dėvėkite ausines ir apsauginius akinius.
	Saugokite įrenginį nuo lietaus ar drėgmės.		Naudodami įrenginį ir tvarkydami atliekas, dėvėkite apsaugines pirštines ir neslystančią avalynę.
	BESISUKANTYS AŠMENYS – Saugokite rankas ir kojas nuo angų, kai pjūklas veikia.		Teisinga pjovimo dantų kryptis.
	Venkite kontakto su kreipiančiosios juostos galu. Kontaktas su galu gali sukelti staigų kreipiančiosios juostos judėjimą aukštyn ir atgal, o tai gali sukelti rimtų sužalojimų naudotojui.		Naudojant grandininį pjūklą, visada reikia naudoti abi rankas.
	IŠJUNKITE! Prieš valydami arba atlikdami techninės priežiūros patikrinimus, ištraukite kištuką iš lizdo.		IŠJUNKITE! Nedelsdami ištraukite kištuką iš lizdo, jei laidas pažeistas arba įpjautas.
	Besisukanti dalis suksis kelias sekundes po to, kai išjungsite įrenginį.		Dviguba izoliacija.

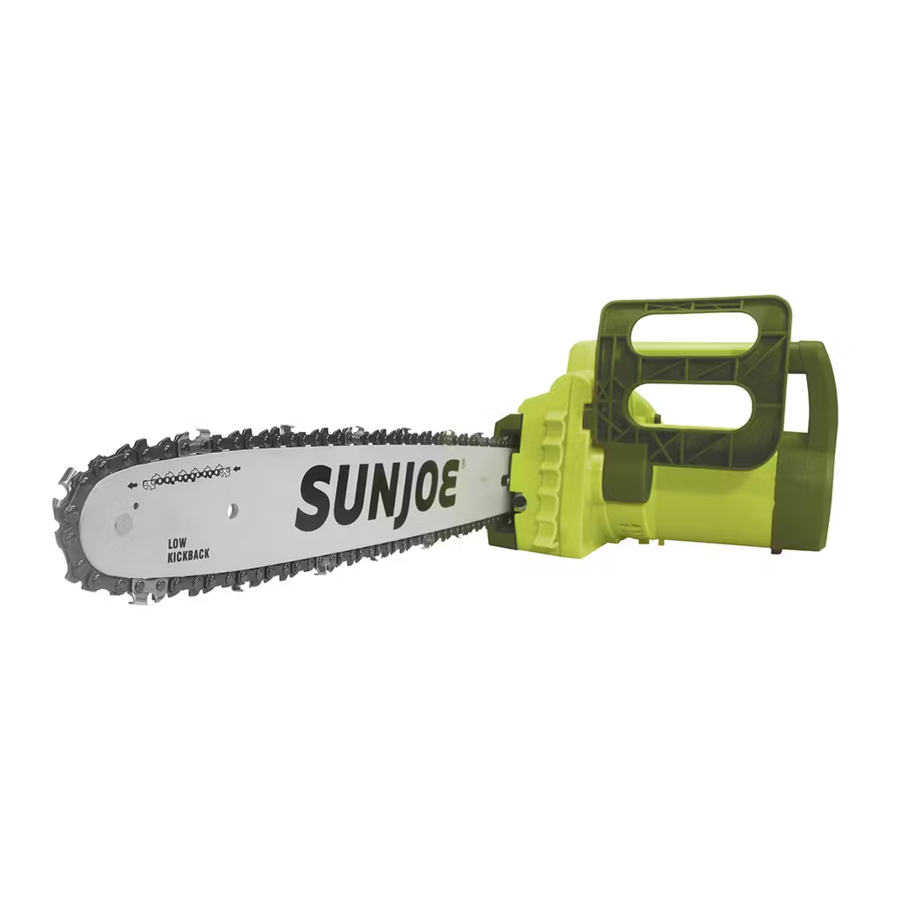

Susipažinkite su savo elektriniu grandininiu pjūklu

Prieš naudodami elektrinį grandininį pjūklą, atidžiai perskaitykite savininko vadovą ir saugos taisykles. Palyginkite toliau pateiktą iliustraciją su tikruoju įrenginiu, kad susipažintumėte su įvairių valdiklių ir reguliavimo elementų vietomis. Išsaugokite šį vadovą ateičiai.

1. Prietaiso laidas
2. Galinė rankena
3. Alyvos bako dangtelis
4. Priekinė rankena
5. Saugos grandinės stabdžio svirtis
6. 16 colių pjovimo grandinė
7. Kreipiančiosios juostos priekinis žvaigždutė
8. 16 colių grandinės kreipiančioji juosta
9. Galinio dangtelio veržlė su dekoratyviniu dangteliu
10. Grandinės/žvaigždutės galinis dangtelis
11. Alyvos lygio indikatoriaus langelis
12. Paleidimo jungiklis
13. Saugos fiksavimo mygtukas
14. Prailginimo laido fiksavimo kabliukas
15. Pjovimo juostos dėklas

Techniniai duomenys

Nominali įtampa 120V ~ 60 Hz

Variklis 14A

Greitis be apkrovos 8000 aps./min.

Juostos/grandinės ilgis 16 colių (40,6 cm)

Maksimalus pjovimo storis 15,5 colio (39,4 cm)
Rekomenduojama: 14,5 colio (36,6 cm)

Alyvos bako talpa 3 fl oz (90 ml)

Grandinės greitis 44,2 pėdos/s (13,5 m/s)

Neto svoris 10,6 svaro (4,8 kg)

Išpakavimas

Pakuotės turinys

• Elektrinis grandininis pjūklas
• 16 colių (40,6 cm) pjovimo grandinė
• 16 colių (40,6 cm) kreipiančioji juosta
• Dvigubo galo šešiakampis raktas/atsuktuvas
• Pjovimo juostos dėklas
• Vadovas su registracijos kortele

1. Atsargiai išimkite grandininį pjūklą ir patikrinkite, ar yra visos aukščiau išvardytos dalys.
2. Atidžiai apžiūrėkite gaminį ir įsitikinkite, kad transportavimo metu neįvyko jokių lūžių ar pažeidimų. Jei radote pažeistų ar trūkstamų dalių, NEGRĄŽINKITE įrenginio į parduotuvę. Skambinkite į Snow Joe^® + Sun Joe^® klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563).

PASTABA: Neišmeskite transportavimo dėžės ir pakavimo medžiagų, kol nebūsite pasiruošę naudoti naują elektrinį grandininį pjūklą. Pakuotė pagaminta iš perdirbamų medžiagų. Tinkamai išmeskite šias medžiagas pagal vietinius įstatymus.

Įranga ir pakavimo medžiagos nėra žaislai. Neleiskite vaikams žaisti su plastikiniais maišeliais, folija ar smulkiomis dalimis. Šias dalis galima praryti ir kyla pavojus uždusti!

Surinkimas

Dirbdami su juosta ir grandine, visada dėvėkite tvirtas pirštines. Labai atsargiai pritvirtinkite juostą ir grandinę, kad nepakenktumėte įrenginio saugumui ir efektyvumui. Jei abejojate, kreipkitės į įgaliotąjį Snow Joe^® + Sun Joe^® pardavėją arba skambinkite į Snow Joe^® + Sun Joe^® klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563).

Išpakavimas ir surinkimas turi būti atliekami ant lygaus ir stabilaus paviršiaus, kur būtų pakankamai vietos įrenginiui ir jo pakuotei judinti.

Niekada neįjunkite variklio, kol neįdėsite kreipiančiosios juostos, grandinės ir galinio dangtelio. Jei visos šios dalys nėra savo vietose, sankaba/žvaigždutė gali atšokti arba sprogti, todėl naudotojas gali patirti rimtų sužalojimų.

Kad išvengtumėte rimtų sužalojimų, perskaitykite ir supraskite visas pateiktas saugos instrukcijas.

Prieš atlikdami bet kokią techninę priežiūrą, įsitikinkite, kad įrankis atjungtas nuo maitinimo šaltinio. Nesilaikant šio įspėjimo, galite sunkiai susižaloti.

Kreipiančiosios juostos ir grandinės montavimas

Reikalingi įrankiai ir reikmenys:

• Dvigubo galo šešiakampis raktas/atsuktuvas (pridedamas)
• Tvirtos darbo pirštinės

PASTABA: Keisdami kreipiančiąją juostą ir grandinę, naudokite tik identiškas atsargines dalis. Prieš tęsdami montavimą, įsitikinkite, kad grandininis pjūklas atjungtas nuo maitinimo šaltinio.

1. Naudodami pridedamą plokščiagalvį atsuktuvą, nuimkite galinio dangtelio veržlės dangtelį nuo grandinės/žvaigždutės galinio dangtelio, kad atidengtumėte galinio dangtelio veržlę (1 pav.).
2. Naudodami pridedamą šešiakampį raktą, atsukite galinio dangtelio veržlę ir nuimkite grandinės/žvaigždutės galinį dangtelį (1 pav.).

3. Išdėliokite naują pjūklo grandinę kilpa ir ištiesinkite visus užlinkimus. AŠTRIOJI DANTŲ PUSĖ TURI BŪTI NUKREIPTA NUO JŪSŲ IR GRANDINĖS SUKIMOSI KRYPTIMI, NURODYTA ANT KREIPIANČIOSIOS JUOSTOS. Jei dantys nukreipti atgal, apverskite kilpą (2 pav.).

4. Pradedant nuo galo, įstatykite grandinės pavaros jungtis į juostos griovelį, palikdami kilpą juostos gale. Grandinė laisvai tilps, kol bus uždėta ant žvaigždutės (3 pav.).

   PASTABA: Įsitikinkite, kad grandinė yra tinkamos krypties. Jei grandinė sumontuota atgal, pjūklas neįprastai vibruos ir nepjaus.
5. Laikykite grandinę padėtyje ant juostos ir uždėkite kilpą aplink žvaigždutę. Pritvirtinkite juostą lygiai prie tvirtinimo paviršiaus, kad juostos smeigės būtų ilgame juostos lizde, o reguliavimo kaištis būtų grandinės įtempimo kaiščio angoje (4 pav.).

   PASTABA: Jei reguliavimo kaištis nepasiekia grandinės įtempimo kaiščio angos, pasukite grandinės įtempimo varžtą prieš laikrodžio rodyklę, kol kaiščio anga susilygins su reguliavimo kaiščiu (5 pav.).
6. Laikydami juostą ir grandinę lygiai prie tvirtinimo paviršiaus, prireikus sureguliuokite grandinės įtempimą reguliuodami grandinės įtempiklio varžtą pridedamu plokščiagalviu atsuktuvu. Pasukite grandinės įtempiklio varžtą pagal laikrodžio rodyklę, kad priveržtumėte grandinę, arba prieš laikrodžio rodyklę, kad atlaisvintumėte grandinę (5 pav.).

7. Uždėkite grandinės/žvaigždutės galinį dangtelį, pirmiausia įkišdami galinį skirtuką į galinio skirtuko lizdą ir uždėkite dangtelį virš juostos galo. Rankomis priveržkite galinio dangtelio veržlę; palikite juostą pakankamai laisvą, kad galėtumėte šiek tiek pajudinti, kad sureguliuotumėte įtempimą (6 pav.).

8. Pašalinkite visą grandinės laisvumą sukdami grandinės įtempiklio varžtą pagal laikrodžio rodyklę, kol grandinė tvirtai priglus prie juostos, o pavaros jungtys bus lygiai juostos griovelyje (7 pav.).

PASTABA: Grandinė tinkamai įtempta, kai nėra įdubimo kreipiančiosios juostos apačioje; grandinė yra tvirta, bet ją galima pasukti ranka be užstrigimo. Daugiau informacijos apie grandinės įtempimą rasite techninės priežiūros skyriuje.

9. Visiškai priveržkite galinio dangtelio veržlę naudodami šešiakampį raktą (6 pav.), tada uždėkite galinio dangtelio veržlės dangtelį, kad pritvirtintumėte grandinės/žvaigždutės galinį dangtelį.

PASTABA: Jei grandinė per stipriai įtempta, ji nesisuks. Šiek tiek atlaisvinkite galinio dangtelio veržlę ir pasukite grandinės įtempiklį 1/4 apsisukimo prieš laikrodžio rodyklę. Pakelkite kreipiančiosios juostos galą aukštyn ir vėl priveržkite galinio dangtelio veržlę. Įsitikinkite, kad grandinę galima pasukti ranka be užstrigimo.

PASTABA: Nauja grandinė linkusi išsitempti; dažnai tikrinkite grandinės įtempimą ir prireikus sureguliuokite įtempimą.

Juostos ir grandinės keitimas

1. Atjunkite grandininį pjūklą nuo maitinimo šaltinio.
2. Naudodami dvigubo galo šešiakampį raktą/atsuktuvą, nuimkite galinio dangtelio veržlės dangtelį, tada atsukite galinio dangtelio veržlę, kad nuimtumėte grandinės/žvaigždutės galą (1 pav.).
3. Nuimkite pjovimo juostą ir grandinę nuo tvirtinimo paviršiaus (8 pav.).

4. Nuimkite seną grandinę nuo juostos.
5. Norėdami tinkamai išdėlioti ir sumontuoti naują pjūklo grandinę, atlikite 3–9 veiksmus iš skyriaus „Kreipiančiosios juostos ir grandinės montavimas“.

Pasiruošimas darbui

Mašinos patikrinimas

Prieš atlikdami bet kokius patikrinimus, reguliavimus, remontą ar techninę priežiūrą, įsitikinkite, kad įrenginys nėra prijungtas prie maitinimo šaltinio.

Prieš pradėdami darbą, prašome:

• Patikrinkite, ar visi mašinos ir kreipiančiosios juostos varžtai yra tvirtai priveržti;
• Patikrinkite, ar grandinė tinkamai įtempta, tinkamai pagaląsta ir ar nėra jokių pažeidimų požymių;
• Patikrinkite, ar rankenos ir apsaugos priemonės yra švarios ir sausos, tinkamai sumontuotos ir saugiai pritvirtintos prie mašinos;
• Patikrinkite, ar grandinės stabdys veikia efektyviai;
• Patikrinkite, ar paleidiklio jungiklis ir saugos mygtukas juda laisvai be per didelės jėgos ir automatiškai bei greitai grįžta į neutralią padėtį;
• Patikrinkite, ar paleidiklio jungiklis lieka užrakintas, kol nepaspaudžiamas saugos mygtukas;
• Įsitikinkite, kad aušinimo oro angos nėra užsikimšusios pjuvenomis ar šiukšlėmis;
• Patikrinkite, ar grandinės alyvos lygis nėra žemesnis už "MIN" (MIN) lygio žymą; jei reikia, papildykite alyvą iki 1 cm nuo užpildymo angos krašto.

PASTABA: Prieš naudodami grandininį pjūklą, turite užpildyti grandinės alyvos baką juostos ir grandinės alyva.

Grandinės įtempimo reguliavimas

Prieš atlikdami bet kokius patikrinimus, reguliavimus, remontą ar techninę priežiūrą, įsitikinkite, kad įrankis yra atjungtas nuo maitinimo šaltinio.

Grandinė suksis dar kelias sekundes po įrankio išjungimo.

1. Atsukite galinio dangtelio veržlę, kol ji bus priveržta ranka. Naudokite plokščiagalvį atsuktuvą, kad pasuktumėte grandinės įtempiklio varžtą pagal laikrodžio rodyklę, kad įtemptumėte grandinę. Šalta grandinė bus tinkamai įtempta, kai kreipiančiosios juostos apačioje nebus laisvumo; grandinė yra prigludusi, bet ją galima pasukti ranka be užstrigimo (9 pav.).


2. Įtempimas yra tinkamas, kai grandinės pavaros jungtys neišsprūsta iš grandinės kreiptuvo ant juostos, kai grandinė patraukiama aukštyn nuo juostos vidurio (10 pav.).


Grandinės tepalas

Jei grandinė nebus tepama, ji ir juosta bus pažeistos. Naudokite geros kokybės juostos ir grandinės alyvą arba, jei jos nėra, galima naudoti nenaudotą SAE 30 svorio variklio alyvą. Viena naudojimo minutė sunaudos maždaug 0,2 fl oz. (6 ml) alyvos.

PASTABA: Normalu, kad alyva sunkiasi iš pjūklo, kai jis nenaudojamas. Kad išvengtumėte sunkimąsi, po kiekvieno naudojimo ištuštinkite alyvos baką. Kai įrenginys laikomas ilgą laiką (3 mėnesius ar ilgiau), įsitikinkite, kad grandinė yra lengvai sutepta. Tai apsaugos nuo rūdžių ant grandinės ir juostos žvaigždutės.

Nenaudokite grandininio pjūklo su jokiais priedais ar priedėliais. Toks naudojimas gali būti pavojingas.

Eksploatavimas

Mašinos užvedimas

Prieš užvesdami grandininį pjūklą, nuimkite alyvos bako dangtelį ir įpilkite juostos ir grandinės alyvos iki alyvos lygio langelio viršaus (11 pav.). Viena naudojimo minutė sunaudos maždaug 0,2 fl oz (6 ml) alyvos. Papildykite, kai alyvos lygis nukrenta iki 1/4 bako.

PASTABA: Jūsų elektrinis grandininis pjūklas yra aprūpintas automatiniu alyvos siurbliu, skirtu juostos ir grandinės tepimui. Turite įpilti juostos ir grandinės alyvos, kitaip jūsų grandininis pjūklas suges.

1. Prijunkite elektrinį grandininį pjūklą prie veikiančio 120 V lizdo naudodami didelio galingumo lauko ilginamąjį laidą, pvz., Snow Joe ® + Sun Joe ® SJTW-A 14 gabarito 50 pėdų ilginamąjį laidą su apšviestu galu (modelis PJEXT50-B). Apsilankykite sunjoe.com, kad užsisakytumėte internetu, arba skambinkite 1-866-SNOWJOE (1-866-766-9563), kad užsisakytumėte telefonu.

2. Padarykite kilpą maitinimo laide ir įstumkite ją per skylę rankenoje ir aplink laido fiksavimo kabliuką (12 pav.), tada prijunkite ilginamąjį laidą prie prietaiso laido.

3. Įsitikinkite, kad kreipiančioji juosta nesiliečia su žeme ar jokiu kitu objektu.
4. Tvirtai laikykite grandininį pjūklą abiem rankomis.
5. Norėdami įjungti įrankį, paspauskite ir laikykite saugos fiksavimo mygtuką nykščiu, o tada pirštais suspauskite paleidiklį. Kai įrankis veikia, galite atleisti saugos fiksavimo mygtuką (13 pav.).

6. Norėdami išjungti įrankį, atleiskite paleidiklio jungiklį (13 pav.).

PASTABA: Nespauskite paleidiklio jungiklio, kol nebūsite pasiruošę pjauti.

Naudojimo patarimai

Jūsų ir kitų saugumui:

1. Nenaudokite įrenginio atidžiai neperskaitę instrukcijų. Susipažinkite su valdikliais ir tinkamu įrenginio naudojimu. Išmokite greitai sustabdyti įrenginį.
2. Atminkite, kad operatorius arba naudotojas yra atsakingas už nelaimingus atsitikimus ar pavojus, nutinkančius kitiems žmonėms ar jų turtui.
3. Visada dėvėkite tinkamus drabužius, kai naudojate įrenginį. Dėvėkite antivibracines pirštines ir kitas asmenines apsaugos priemones.

PASTABA: Visos aukščiau paminėtos atsargumo priemonės negarantuoja tam tikrų rizikų prevencijos, t. y. Reino fenomenas arba karpalinio tunelio sindromas. Todėl operatoriams, kurie ilgą laiką naudoja šį įrenginį, rekomenduojama periodiškai tikrinti rankas ir pirštus. Jei atsiranda kuris nors iš aukščiau paminėtų simptomų, nedelsdami kreipkitės į gydytoją.

4. Dirbkite tik dienos šviesoje arba gerai apšviestoje dirbtinėje šviesoje.
5. Būkite ypač atsargūs dirbdami šalia metalinių tvorų.
6. Saugokitės, kad strypas stipriai neatsitrenktų į pašalinius daiktus arba skraidančias nuolaužas, atsiradusias dėl grandinės judėjimo.
7. Nenaudokite grandininio pjūklo medyje, ant kopėčių ar pastolių. Tai ypač pavojinga.
8. Būkite ypač atsargūs pjaudami mažus krūmus, jaunus medelius ar įtemptas galūnes, nes plona ir įtempta medžiaga gali užkabinti pjūklą ir būti nuplakta į jus, išmušti jus iš pusiausvyros arba atšokti atgal.
9. Nepjaukite vynmedžių ir (arba) mažų krūmynų.
10. Prieš paleisdami įrenginį, įsitikinkite, kad grandininis pjūklas nesiliečia su jokiu objektu.

Grandinė rieda išjungus pjūklą. Nenaudokite drėgnomis sąlygomis.

Visada atminkite, kad netinkamai naudojamas grandininis pjūklas gali pakenkti ar sutrikdyti kitus ir turėti didelį poveikį aplinkai.

Gerbkite žmones ir aplinką:

• Venkite naudoti įrenginį aplinkoje arba paros metu, kai jis gali trukdyti kitiems.
• Kruopščiai laikykitės vietinių nuostatų ir nuostatų dėl atliekų šalinimo po pjovimo.
• Kruopščiai laikykitės vietinių nuostatų ir nuostatų dėl alyvų, pažeistų dalių ar bet kokių elementų, kurie daro didelį poveikį aplinkai, šalinimo.
• Tam tikras grandinės tepimo alyvos kiekis išleidžiamas į aplinką, kai įrenginys veikia, todėl naudokite tik biologiškai skaidžias alyvas, pagamintas specialiai šiam naudojimui.
• Kad išvengtumėte gaisro pavojaus, nepalikite įrenginio su karštu varikliu ant lapų ar sausos žolės.

Norint naudoti įrenginį medžiams kirsti ir genėti, reikia specialaus apmokymo.

Ilgalaikis vibracijos poveikis gali sukelti sužalojimus ir neurovaskulinius sutrikimus (dar vadinamus "Reino sindromu" arba "balta ranka"), ypač žmonėms, sergantiems kraujotakos sutrikimais. Simptomai gali paveikti rankas, riešus ir pirštus ir pasireikšti jautrumo praradimu, tirpimu, niežuliu, skausmu ir odos spalvos pakitimu arba matomais pokyčiais. Šį poveikį gali sustiprinti žema aplinkos temperatūra ir (arba) per stiprus rankų suėmimas. Jei atsiranda simptomų, reikia sumažinti įrenginio naudojimo trukmę ir pasikonsultuoti su gydytoju.

Patikrinimai darbo metu

• Grandinės įtempimo patikrinimas
  Dirbant grandinė linkusi palaipsniui temptis, todėl reikia dažnai tikrinti jos įtempimą.

Pirmąjį naudojimo laikotarpį (arba pakeitus grandinę) grandinės įtempimą reikia tikrinti dažniau dėl grandinės nusėdimo.

Niekada nedirbkite su atsilaisvinusia grandine, nes ji gali būti pavojinga, jei grandinė išslysta iš savo kreiptuvų.

Norėdami sureguliuoti grandinės įtempimą, vadovaukitės instrukcijomis, pateiktomis skyriuje "Grandinės įtempimo reguliavimas".

• Alyvos tiekimo patikrinimas

Niekada nenaudokite įrenginio be tepimo! Alyvos lygį bake galite patikrinti per skaidrų matuoklį. Įsitikinkite, kad kiekvieną kartą naudodami įrenginį pripildote alyvos baką. Norėdami gauti geriausius rezultatus, naudokite tik geros kokybės strypų ir grandinių alyvą, skirtą specialiai naudoti su grandininiais pjūklais.

Patikrindami alyvos tiekimą, įsitikinkite, kad strypas ir grandinė yra savo vietose.

Įjunkite variklį ir patikrinkite, ar grandinės alyva tiekiama, kaip parodyta toliau (14 pav.).

Tinkama pjovimo padėtis

1. Svoris turi būti subalansuotas abiem kojomis ant tvirto pagrindo.
2. Laikykite kairę ranką ir alkūnę užfiksuotas "tiesios rankos" padėtyje, kad atlaikytumėte bet kokią atatrankos jėgą (15 pav.).

3. Jūsų kūnas visada bus kairėje grandinės linijos pusėje.

Pagrindinės pjovimo procedūros

1. Maži medžiai, kurių skersmuo iki 6–7 colių, paprastai pjaunami vienu pjūviu. Įpjovos nustato medžio kritimo kryptį.

Jei medis pradeda kristi netinkama kryptimi arba jei pjūklas užstrigo ar užsikabino kritimo metu, palikite pjūklą ir gelbėkitės.

Periodiškai žvilgtelėkite į medžio viršų atgalinio pjovimo metu, kad įsitikintumėte, jog medis kris norima kryptimi.

2. Prieš pradėdami didelę pjovimo operaciją, pasipraktikuokite pjauti kelis mažus rąstus naudodami šias technikas, kad pajustumėte pjūklo naudojimą.
3. Atsistokite tinkama padėtimi priešais medieną, kai pjūklas išjungtas.
4. Paspauskite gaiduką ir leiskite grandinei įsibėgėti iki maksimalaus greičio prieš įeidami į pjūvį.
5. Tvirtai laikykite pjūklą abiem rankomis. Visada laikykite kairę ranką ant priekinės rankenos, o dešinę ranką ant galinės rankenos, kad jūsų kūnas būtų kairėje grandinės linijos pusėje.
6. Laikykite įrenginį įjungtą visą pjovimo laiką, palaikydami pastovų greitį.
7. Leiskite grandinei pjauti už jus; darykite tik nedidelį spaudimą žemyn. Jei priversite pjūvį, galite sugadinti strypą, grandinę ar įrenginį.
8. Nepjaukite spaudžiant pjūklą pjūvio pabaigoje.
9. Visada pjaukite abiem kojomis ant tvirto pagrindo, kad neišmuštumėte pusiausvyros.
10. Nepjaukite aukščiau krūtinės aukščio, nes aukščiau laikomą pjūklą sunku valdyti prieš atatrankos jėgą.

Pjovimo technikos

Prieš kertant ar genint pirmą kartą, pasipraktikuokite pjauti rąstus ant žemės arba ant atramų, kad susipažintumėte su įrenginiu ir tinkamiausiomis pjovimo technikomis.

Kertant medį, pasirūpinkite, kad visi būtų saugiu atstumu nuo pjovimo zonos. Pjovimo metu saugiausias atstumas turėtų būti bent du kartus didesnis už aukščiausių medžių aukštį pjovimo zonoje. Jei medis paliečia elektros liniją, nedelsiant reikia pranešti komunalinių paslaugų įmonei.

Pjaudami visada laikykite įrenginį abiem rankomis.

Nedelsiant išjunkite variklį, jei pjovimo metu grandinė sustoja. Saugokitės atatrankos, kuri gali įvykti, jei strypas susiduria su kliūtimi.

• Medžio kirtimas

1. Kai rąstų pjovimą ir kirtimą vienu metu atlieka du ar daugiau žmonių, kirtimo operacija turėtų būti atskirta nuo rąstų pjovimo operacijos atstumu, kuris yra bent du kartus didesnis už kertamo medžio aukštį. Medžiai neturėtų būti kertami taip, kad keltų pavojų bet kuriam asmeniui, pažeistų elektros liniją ar padarytų žalą turtui.

Patikrinkite, ar ant medžio nėra pažeistų ar negyvų šakų, kurios galėtų jus užgauti kirtimo metu.

2. Grandinės pjūklo operatorius turėtų stovėti aukščiau šlaito, nes medis greičiausiai nuriedės arba nuslys žemyn po to, kai bus nukirstas.
3. Prieš pradedant pjūvius, reikia suplanuoti ir, jei reikia, išvalyti pabėgimo kelią. Pabėgimo kelias turėtų tęstis atgal ir įstrižai į numatomos kritimo linijos galą, kaip parodyta (16 pav.).

4. Prieš pradedant kirtimą, atsižvelkite į natūralų medžio pasvirimą, didesnių šakų vietą ir vėjo kryptį, kad galėtumėte įvertinti, kuria kryptimi medis kris.

Nekirskite medžių esant stipriam vėjui arba smarkiam kritulių kiekiui. Palaukite, kol pavojus baigsis, ir tik tada pjaukite.

Nekirskite medžių, kurie yra labai pasvirę, arba didelių medžių, kurie turi supuvusias šakas, atsilupusią žievę arba tuščius kamienus. Nustumkite arba nutempkite šiuos medžius sunkia technika ir tik tada supjaustykite.

5. Pašalinkite nuo medžio purvą, akmenis, atsilupusią žievę, vinis, kabes ir vielą.

• Įpjovos padarymas
  Padarykite įpjovą, kuri sudaro 1/3 medžio skersmens, statmenai kritimo krypčiai, kaip parodyta (17 pav.).


Pirmiausia padarykite apatinį horizontalų įpjovos pjūvį.

Tai padės išvengti pjūklo grandinės arba kreipiančiosios juostos užspaudimo, kai bus padaryta antroji įpjova.

• Kirtimo pjūvis

1. Padarykite kirtimo pjūvį bent 2 coliais (50 mm) aukščiau nei horizontalus įpjovos pjūvis, kaip parodyta (17 pav.). Laikykite kirtimo pjūvį lygiagrečiai horizontaliam įpjovos pjūviui. Strategiškai nustatykite kirtimo pjūvį taip, kad liktų pakankamai medienos, kuri veiktų kaip vyris. Vyrio mediena neleidžia medžiui suktis ir kristi netinkama kryptimi. Nepjaukite per vyrį.
2. Kai kirtimas priartėja prie vyrio, medis turėtų pradėti kristi. Jei yra tikimybė, kad medis gali nukristi ne norima kryptimi arba gali atšokti atgal ir užstrigdyti pjūklo grandinę, sustabdykite pjovimą prieš baigdami kirtimo pjūvį ir naudokite medinius, plastikinius arba aliumininius pleištus, kad atidarytumėte pjūvį ir numestumėte medį norima kritimo linija.
3. Kai medis pradeda kristi, ištraukite grandininį pjūklą iš pjūvio, išjunkite variklį, padėkite grandininį pjūklą žemyn, tada eikite suplanuotu atsitraukimo keliu. Būkite budrūs dėl krentančių virš galvos esančių šakų ir stebėkite savo kojas.

• Medžio genėjimas
  Genėjimas yra procesas, kurio metu šakos pašalinamos nuo nukritusio medžio. Genėdami palikite didesnes apatines šakas, kad paremtumėte rąstą nuo žemės. Pašalinkite mažas šakas vienu pjūviu, kaip parodyta (18 pav.). Įtemptas šakas reikia pjauti iš apačios į viršų, kad grandininis pjūklas neužstrigtų.


Ypatingą dėmesį atkreipkite į tai, kur šakos guli ant žemės, ir atpažinkite šias rizikas:

1. šakos gali būti įtemptos;
2. kryptis, kuria šaka kris pjovimo metu, gali skirtis nuo to, ko tikėjotės;
3. medis gali būti nestabilus po to, kai šaka bus nupjauta.

• Rąsto pjovimas
  Rąsto pjovimas yra procesas, kurio metu rąstas supjaustomas į ilgius. Svarbu įsitikinti, kad stovite tvirtai ir jūsų svoris yra tolygiai paskirstytas ant abiejų kojų. Jei įmanoma, rąstas turėtų būti pakeltas ir paremtas naudojant šakas, rąstus arba kaladėles. Laikykitės šių paprastų nurodymų, kad pjovimas būtų lengvas:

1. Kai rąstas yra paremtas visu ilgiu, kaip parodyta (19A pav.), jis pjaunamas iš viršaus (viršutinis pjūvis).

2. Kai rąstas yra paremtas vienu galu (19B pav.), nupjaukite 1/3 skersmens nuo apačios (apatinis pjūvis). Tada atlikite baigiamąjį pjūvį viršutiniu pjūviu, kad susijungtų su pirmuoju pjūviu.

3. Kai rąstas yra paremtas abiem galais (19C pav.), nupjaukite 1/3 skersmens nuo viršaus (viršutinis pjūvis). Tada atlikite baigiamąjį pjūvį apatiniu pjūviu apatinius 2/3, kad susijungtų su pirmuoju pjūviu.

4. Lengviau pjauti rąstą naudojant smailiuotą atramą (19D pav.).

• Įkaskite smailiuotą atramą į rąstą ir naudokite ją kaip ašį. Pjaukite lanko judesiu, kad strypas įsiskverbtų į medieną.
• Jei reikia, pakartokite kelis kartus, keisdami vietą, kur įsmeigiate smailiuotą atramą.
• Pjaudami ant šlaito, visada stovėkite aukščiau rąsto (20 pav.). Pjaudami per rąstą, išlaikykite kontrolę atleisdami pjovimo spaudimą pjūvio pabaigoje, neatlaisvindami grandininio pjūklo rankenų. Neleiskite grandinei liestis su žeme.


Baigę pjūvį, palaukite, kol sustos pjūklo grandinė, prieš perkeldami grandininį pjūklą. Visada išjunkite variklį prieš pereidami nuo medžio prie medžio.

Operacijų pabaiga

Kai baigsite darbą:

• Išjunkite variklį ir atjunkite įrenginį nuo maitinimo šaltinio.
• Palaukite, kol grandinė sustos, ir leiskite įrenginiui atvėsti.
• Pašalinkite nuo grandinės visas pjuvenų ar alyvos nuosėdas.
• Jei yra per daug nešvarumų ar dervos, išardykite grandinę ir įdėkite ją į indą su tinkamu valikliu. Tada nuplaukite ją švariu vandeniu ir apdorokite tinkamu antikoroziniu purškikliu prieš vėl surenkant ant įrenginio.
• Prieš sandėliuodami uždėkite pjovimo juostos apvalkalą ant juostos.

Prieš sandėliuodami grandininį pjūklą bet kokioje uždaroje vietoje, leiskite varikliui visiškai atvėsti.

Kad sumažintumėte gaisro pavojų, kruopščiai išvalykite įrenginį, kad pašalintumėte pjuvenas, šakas, lapus ar riebalų perteklių. Niekada nepalikite indų su nupjautomis atliekomis sandėliavimo zonoje.

Priežiūra

Dėl visų priežiūros darbų, kurie nėra numatyti šiame vadove, kreipkitės į įgaliotąjį "Snow Joe^® + Sun Joe^®" pardavėją arba skambinkite į "Snow Joe^® + Sun Joe^®" klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563). Bet koks darbas, atliktas neįgaliotame aptarnavimo centre arba nekvalifikuoto personalo, visiškai anuliuos garantiją.

Jūsų ir kitų saugumui:

• Tinkama priežiūra yra būtina norint išlaikyti pradinį mašinos efektyvumą ir saugumą laikui bėgant.
• Laikykite visus veržles, varžtus ir sraigtus priveržtus, kad įsitikintumėte, jog įranga yra saugios darbinės būklės.
• Niekada nenaudokite mašinos su susidėvėjusiomis ar pažeistomis dalimis.

Pažeistos dalys turi būti pakeistos, o ne taisomos.

• Naudokite tik originalias "Snow Joe^® + Sun Joe^®" atsargines dalis. Dalys, kurios nėra tokios pat kokybės, gali rimtai sugadinti įrangą, pakenkti saugumui ir anuliuoti garantiją.

Prieš atlikdami bet kokius reguliavimus, priežiūros ar remonto darbus su savo elektriniu grandininiu pjūklu, visada atjunkite įrenginį nuo maitinimo šaltinio.

• Dirbdami su juosta ir grandine, mūvėkite apsaugines pirštines.
• Laikykite apsauginį pjovimo juostos apvalkalą, išskyrus atvejus, kai tiesiogiai dirbate su juosta ar grandine.
• Niekada neišpilkite alyvų ar kitų teršalų neleistinose vietose.

Variklio aušinimas

Kad išvengtumėte variklio perkaitimo ir sugadinimo, visada laikykite aušinimo oro angas švarias ir be pjuvenų bei šiukšlių.

Grandinės įtempimas

Prieš naudodami pjūklą, patikrinkite grandinės įtempimą, kai grandinė yra šalta. Tinkamas šaltos grandinės įtempimas yra tada, kai nėra laisvumo kreipiančiosios juostos apačioje; grandinė yra prigludusi, bet galite ją pasukti ranka be užstrigimo.

Normalaus pjūklo veikimo metu grandinės temperatūra padidės. Teisingai įtemptos šiltos grandinės varantieji nareliai kabės maždaug 0,050 col. (1,25 mm) iš juostos griovelio (21 pav.). Atminkite, kad grandinė, įtempta būdama šilta, gali būti per stipriai įtempta atvėsus. Prieš kitą naudojimą patikrinkite "šaltą įtempimą". Grandinė turi būti iš naujo įtempta, kai varančiųjų narelių plokštumos kabo iš juostos griovelio (21 pav.).

PASTABA: Nauja grandinė linkusi temptis. Dažnai tikrinkite grandinės įtempimą ir prireikus iš naujo įtempkite.

Veržlės ir varžtai

Periodiškai patikrinkite, ar visos veržlės ir varžtai yra tvirtai priveržti, o rankenos tvirtai pritvirtintos.

Grandinės galandimas

Norint užtikrinti, kad grandininis pjūklas veiktų saugiai ir efektyviai, būtina, kad pjovimo komponentai būtų gerai pagaląsti. Labai rekomenduojama pakeisti grandinę, kai ji praranda gebėjimą pjauti švariai ir saugiai. Tačiau galima pagaląsti esamą grandinę, jei galandimas atliekamas kruopščiai. Bet koks darbas su grandine ir juosta reikalauja specifinės patirties ir specialių įrankių. Saugumo sumetimais rekomenduojame kreiptis į įgaliotąjį "Snow Joe^® + Sun Joe^®" pardavėją arba skambinti į "Snow Joe^® + Sun Joe^®" klientų aptarnavimo centrą telefonu 1-866-SNOWJOE (1-866-766-9563).

Galandimas būtinas, kai:

• Pjuvenos atrodo kaip dulkės.
• Pjauti tampa sunkiau.
• Pjūvis nėra tiesus.
• Vibracijos padidėja.

Įgaliotas aptarnavimo centras pagaląs grandinę naudodamas tinkamus įrankius, kad užtikrintų minimalų medžiagos pašalinimą ir tolygų visų pjovimo briaunų aštrumą.

Jei grandinę galandate patys, naudokite specialius apvalaus skerspjūvio dildes, kurių skersmuo priklauso nuo grandinės tipo (žr. "Grandinės priežiūros lentelę"). Jums reikia tam tikrų įgūdžių ir patirties, kad nepažeistumėte pjovimo briaunų.

Galandkite grandinę taip (22 pav.):

• Tvirtai pritvirtinkite juostą su sumontuota grandine tinkamuose spaustuvuose.
• Priveržkite grandinę, jei ji yra laisva.
• Įstatykite dildę į kreiptuvą ir įkiškite ją į dantį pastoviu kampu nuo pjovimo briaunos.
• Kelis kartus pagaląskite judesiu į priekį ir pakartokite tai su visomis pjovimo briaunomis, nukreiptomis ta pačia kryptimi (dešinėn arba kairėn).
• Norėdami pastumti grandinę į priekį, naudokite atsuktuvą.
• Apverskite juostą spaustuvuose ir pakartokite su visomis kitomis pjovimo briaunomis.
• Patikrinkite, ar gylio ribotuvo dantis neišsikiša toliau nei patikros įrankis, ir nupjaukite visas išsikišusias dalis plokščia dilde, suapvalindami kraštus (22 pav.).
• Po galandimo pašalinkite visus dildinimo ir dulkių pėdsakus ir sutepkite grandinę alyvos vonioje. Pakeiskite grandinę, kai:
  • pjovimo briaunų ilgis sumažėja iki 5 mm ar mažiau;
  • yra per didelis tarpas tarp narelių ir kniedžių.

Kreipiančiosios juostos priežiūra

Kai kreipiančioji juosta rodo susidėvėjimo požymius, apverskite ją ant pjūklo, kad paskirstytumėte susidėvėjimą ir pailgintumėte juostos tarnavimo laiką. Juostos briaunų plunksnavimas ar užsikimšimas yra normalus juostos susidėvėjimo procesas. Tokius defektus turėtumėte išlyginti dilde, kai tik jie atsiranda.

Pakeiskite juostą, jei yra bet kuris iš šių defektų:

• susidėvėjimas juostos briaunų viduje, leidžiantis grandinei gulėti į šoną
• išlenkta kreipiančioji juosta
• įtrūkusios arba sulūžusios briaunos
• išplėstos briaunos

Apverskite pjūklą, patikrinkite kreipiančiosios juostos apačią ir įsitikinkite, kad tepimo angos ir grandinės griovelis yra be priemaišų.

Atsargines dalis savo "Sun Joe^® Saw Joe" SWJ700E elektriniam grandininiam pjūklui galite įsigyti užsisakydami internetu adresu sunjoe.com arba, norėdami užsisakyti telefonu, susisiekite su "Snow Joe^® + Sun Joe^®" klientų aptarnavimo tarnyba telefonu 1-866-SNOWJOE (1-866-766-9563).

Grandinės žvaigždutė

Reguliariai tikrinkite žvaigždutės būklę ir pakeiskite ją, kai susidėvėjimas viršija 0,5 mm (23 pav.).

Nemontuokite naujos grandinės su susidėvėjusia žvaigždute arba atvirkščiai.

Sandėliavimas

Po kiekvieno darbo seanso kruopščiai išvalykite mašiną, kad pašalintumėte visas dulkes ir šiukšles, ir užmaukite juostos apvalkalą ant pjovimo juostos. Pataisykite arba pakeiskite visas sugedusias įrenginio dalis.

Laikykite mašiną sausoje, užrakintoje vietoje, nepasiekiamoje vaikams.

Pagalba

Jei jūsų "Sun Joe^® Saw Joe" SWJ700E elektriniam grandininiam pjūklui reikia aptarnavimo ar priežiūros, skambinkite telefonu 1-866-SNOWJOE (1-866-766-9563) ir gaukite pagalbos.

Modelio ir serijos numeriai

Susisiekdami su įmone, užsakydami dalis iš naujo arba susitardami dėl aptarnavimo iš įgaliotojo pardavėjo, turėsite pateikti modelio ir serijos numerius, kuriuos galite rasti ant įrenginio korpuse esančios etiketės. Nukopijuokite šiuos numerius į toliau pateiktą vietą.

Grandinės priežiūros lentelė

Trikčių šalinimas
