SunJoe SWJ700E – Bruksanvisning for elektrisk motorsag

Sikkerhetsinstruksjoner

Alle brukere må lese disse instruksjonene før bruk
Les alle instruksjonene i denne håndboken. Oppbevar denne håndboken på et trygt sted, slik at informasjonen er tilgjengelig til enhver tid. Hvis du gir utstyret til en annen person, må du sørge for å gi disse bruksanvisningene. Grunnleggende sikkerhetsforholdsregler bør alltid følges for å redusere risikoen for brann, elektrisk støt og personskade.

Legg merke til varselsymbolet for personlig sikkerhet brukt i denne håndboken for å gjøre deg oppmerksom på en ADVARSEL gitt sammen med den spesielle bruksanvisningen. Dette betyr at operasjonen krever spesiell OPPMERKSOMHET, FORSIKTIGHET og BEVISSTHET.

Tiltenkt bruk

Denne maskinen er designet og produsert for felling, kapping og kvisting av trær eller kutting av gjenstander i tre med dimensjoner som er egnet for skjærestangens muligheter.

Feil bruk

Enhver annen bruk som avviker fra de ovennevnte bruksområdene, utgjør en alvorlig fare for brukeren og kan skade både verktøyet og din personlige eiendom. Eksempler på feil bruk inkluderer, men er ikke begrenset til:

• trimming av hekker;
• utskjæring;
• oppdeling av paller, kasser og diverse emballasjematerialer;
• oppdeling av møbler eller andre materialer med spiker, skruer eller andre metallkomponenter;
• slakting av kjøtt;
• bruke maskinen til å løfte, flytte eller splitte gjenstander;
• bruke maskinen mens den er festet til faste støtter.

Feil bruk av maskinen vil ugyldiggjøre garantien, frita produsenten fra alt ansvar, og brukeren vil følgelig være ansvarlig for enhver skade eller personskade på seg selv eller andre.

Generell sikkerhet

Når du bruker elektrisk hageutstyr, bør du alltid følge grunnleggende sikkerhetsforanstaltninger for å redusere risikoen for brann, elektrisk støt og personskade, inkludert følgende:

1. Hold beskyttelsene på plass – Beskyttelsene bør kontrolleres regelmessig for å sikre at de er ordentlig montert og i korrekt stand.
2. Fjern justeringsnøkler og skiftenøkler – Kontroller at justeringsnøklene er fjernet fra sagen før du slår den på.
3. Hold arbeidsområdet rent og godt opplyst – Fjern greiner og kvister fra arbeidsområdet etter hver kutteøkt. Rotete områder inviterer til ulykker.
4. Unngå farlige forhold – Ikke bruk denne maskinen på regnværsdager, i storm, i fuktige eller våte omgivelser. Ikke bruk enheten i gassholdige eller eksplosive atmosfærer. Motorer i disse enhetene slår normalt gnister, og gnistene kan antenne gasser.
5. Ikke bruk motorsagen i regn.
6. Hold tilskuere og barn unna – Alle tilskuere, inkludert barn og kjæledyr, bør holdes i sikker avstand fra arbeidsområdet.
7. Ikke tving verktøyet – Det vil gjøre jobben effektivt og sikkert hvis det brukes med den hastigheten det er designet for.
8. Bruk riktig verktøy – Ikke tving verktøyet eller noe tilbehør på verktøyet til å gjøre en jobb det ikke er designet for.
9. Bruk riktig bekledning – Ikke bruk løse klær eller smykker, da slike gjenstander kan sette seg fast i bevegelige deler. Bruk av kraftige gummihansker, solid fottøy med sklisikre såler og tettsittende klær anbefales når du arbeider utendørs med elektroverktøy.
10. Bruk beskyttende hodeplagg for å holde langt hår unna.
11. Bruk alltid vernebriller og hørselsvern for å beskytte øyne og ører – Vanlige briller har bare slagfaste glass og gir ikke samme beskyttelse som vernebriller.
12. Bruk ansiktsmaske eller støvmaske – Hvis kutteoperasjonen er støvete, anbefales bruk av ansiktsmaske eller støvmaske som er spesielt designet for å filtrere ut mikroskopiske partikler.
13. Ikke strekk deg for langt – Hold deg stødig og i balanse til enhver tid.
14. Vedlikehold verktøy med forsiktighet – Hold verktøyene skarpe og rene for best og sikrest ytelse. Følg instruksjonene for smøring og bytte av tilbehør.
15. Koble fra verktøyet – Koble motorsagen fra strømforsyningen når den ikke er i bruk, før service, ved transport eller ved bytte av kjedet eller annet tilbehør.
16. Reduser risikoen for utilsiktet start – Kontroller at bryteren er i AV-posisjon før du kobler verktøyet til en strømkilde.
17. Bruk anbefalt tilbehør – Se brukerhåndboken for anbefalt tilbehør. Bruk av feil tilbehør kan føre til fare for personskade.
18. Kontroller for skadede deler – Før hver bruk må du reparere eller skifte ut eventuelle beskyttelsesanordninger eller deler som er skadet. Sjekk i tillegg for justering av bevegelige deler, binding av bevegelige deler, brudd på deler og andre forhold som kan påvirke verktøyets funksjon.
19. La aldri verktøyet stå uten tilsyn mens det er i gang – Slå av strømmen ved å trekke strømledningen direkte ut av stikkontakten. Ikke forlat sagen før skjærestangen har stoppet helt.
20. Unngå utilsiktet start – Ikke bær motorsagen med fingeren på bryteren.
21. Ikke ta tak i det eksponerte skjærebladet eller skjærekantene når du plukker opp eller holder sagen – Sørg for å legge skjærestangen i beskyttelseshylsen når den ikke er i bruk.
22. Vær oppmerksom – Følg med på hva du gjør. Bruk sunn fornuft. Ikke bruk motorsagen når du er trøtt.
23. Oppbevar verktøyet innendørs når det ikke er i bruk – Når apparatene ikke er i bruk, bør de oppbevares innendørs på et tørt og høyt eller avlåst sted utilgjengelig for barn.

Noe støv og rusk som skapes ved bruk av verktøyet, kan inneholde kjemikalier som er kjent for staten California for å forårsake kreft og fødselsskader eller annen reproduktiv skade. Noen eksempler på disse kjemikaliene er:

• Kjemikalier i gjødsel
• Forbindelser i insektmidler, ugressmidler og plantevernmidler
• Arsen og krom fra kjemisk behandlet tømmer

Din risiko fra eksponering for disse kjemikaliene varierer og avhenger av hvor ofte du utfører denne typen arbeid. For å redusere eksponeringen din, arbeid i et godt ventilert område og med godkjent sikkerhetsutstyr, som for eksempel støvmasker som er spesielt utviklet for å filtrere ut mikroskopiske partikler.

California Proposition 65:
Dette produktet inneholder kjemikalier som er kjent for staten California for å forårsake kreft, fødselsskader eller annen reproduktiv skade.

Bruk og vedlikehold av motorsag

Ta vare på alle advarsler og instruksjoner for fremtidig referanse. Begrepet "elektroverktøy" i advarslene refererer til din elektriske motorsag.

Slå av strømbryteren og koble fra strømkilden før du justerer, inspiserer, utfører service på eller rengjør elektroverktøyet, når du skifter tilbehør eller når andre farlige forhold oppstår. Alle vedlikeholdsoppgaver skal utføres etter at elektroverktøyets roterende deler har stoppet helt. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.

1. Ikke tving elektroverktøyet. Bruk riktig elektroverktøy for din bruk. Riktig elektroverktøy vil fungere bedre med mindre sannsynlighet for person- eller mekanisk skade hvis det brukes med den hastigheten det er designet for.
2. Ikke bruk elektroverktøyet hvis bryteren ikke slår det på og av. Ethvert elektroverktøy som ikke kan kontrolleres med bryteren, er farlig og må repareres.
3. Koble enheten fra strømkilden før du gjør justeringer, skifter tilbehør eller oppbevarer elektroverktøyet. Slike forebyggende sikkerhetstiltak reduserer risikoen for å starte elektroverktøyet ved et uhell.
4. Oppbevar elektroverktøy som ikke er i bruk, innendørs på et tørt, låst sted utilgjengelig for barn. Ikke la noen som er ukjent med elektroverktøyet eller disse instruksjonene få tilgang til maskinen. Elektroverktøy er farlige i hendene på utrente brukere.
5. Vedlikehold elektroverktøy med forsiktighet for å sikre sikker drift og optimal ytelse. Hold håndtakene tørre, rene og fri for olje og fett. Kontroller for feiljustering eller hindring av bevegelige deler, brudd på deler og andre forhold som kan påvirke elektroverktøyets funksjon. Hvis det oppdages skader, må elektroverktøyet repareres før bruk. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.
6. Hold skjæreverktøy skarpe og rene. Riktig vedlikeholdte skjæreverktøy med skarpe skjærekanter er mindre sannsynlig å sette seg fast og er lettere å kontrollere.
7. Bruk elektroverktøyet og tilbehøret i samsvar med disse instruksjonene, og sørg for å ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøyet til andre operasjoner enn de som er tiltenkt, kan føre til en farlig situasjon.
8. Bevegelige deler utgjør risiko. Hold ansikt, hår, klær, hender og føtter unna alle bevegelige deler. Alle beskyttelsesanordninger og sikkerhetsutstyr må være riktig installert før du bruker elektroverktøyet. Slå av og koble fra strømmen før du berører andre deler enn håndtakene og bryteren.

Elektrisk sikkerhet

1. Jordfeilbryter (GFCI) beskyttelse bør være tilgjengelig på kretsen(e) eller stikkontakten(e) som skal brukes til denne elektriske motorsagen. Stikkontakter med innebygd GFCI-beskyttelse er tilgjengelige og kan brukes for denne sikkerhetsforanstaltningen.
2. Sørg for at nettspenningen samsvarer med den som er oppført på enhetens typeskilt. Bruk av feil spenning kan skade motoren og skade brukeren.
3. For å unngå elektrisk støt, bruk bare med en skjøteledning som er egnet for utendørs bruk, for eksempel SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A eller SJTOW-A.

Før bruk må du kontrollere at skjøteledningen er i god stand. Når du bruker en skjøteledning, må du sørge for å bruke en som er kraftig nok til å bære strømmen produktet ditt vil trekke. En underdimensjonert ledning vil forårsake et spenningsfall som resulterer i tap av effekt og overoppheting.

Elektrisk støt kan forårsake ALVORLIG SKADE eller DØD. Vær oppmerksom på disse advarslene: Ikke la noen del av den elektriske motorsagen komme i kontakt med vann mens den er i drift. Hvis apparatet blir vått mens det er slått av, tørk det før du starter. Bruk bare en UL-, CSA- eller ETL-klassifisert skjøteledning for utendørs bruk i all slags vær, for eksempel Snow Joe® + Sun Joe® SJTW-A 14-gauge 50-fots skjøteledning med lysende ende (modell PJEXT50-B). Besøk sunjoe.com for å kjøpe denne skjøteledningen online, eller ring 1-866-SNOWJOE (1-866-766-9563) for å bestille via telefon. Ikke bruk en skjøteledning over 100 fot (30 m). Ikke berør apparatet eller støpselet med våte hender eller mens du står i vann. Bruk av gummistøvler gir en viss beskyttelse. SKJØTELEDNINGSTABELL
Ledningslengde:	50 fot (15 m)	100 fot (30 m)
Min. Trådmål (A.W.G.):	14	12

4. For å redusere risikoen for elektrisk støt, har dette apparatet en polarisert støpsel (dvs. den ene flaten er bredere enn den andre). Bruk dette apparatet kun med en polarisert UL-, CSA- eller ETL-listet skjøteledning anbefalt for utendørs bruk i all slags vær, for eksempel Snow Joe^® + Sun Joe^® SJTW-A 14-gauge 50-fots skjøteledning med lysende ende (modell PJEXT50-B). Besøk sunjoe.com for å kjøpe denne skjøteledningen online, eller ring 1-866-SNOWJOE (1-866-766-9563) for å bestille via telefon.

Apparatets støpsel passer bare inn i en polarisert skjøteledning på én måte. Hvis apparatets støpsel ikke passer helt inn i skjøteledningen, snu støpselet. Hvis støpselet fortsatt ikke passer, skaff deg en riktig polarisert skjøteledning. En polarisert skjøteledning vil kreve bruk av et polarisert vegguttak. Skjøteledningsstøpselet passer bare inn i det polariserte vegguttaket på én måte. Hvis støpselet ikke passer helt inn i vegguttaket, snu støpselet. Hvis støpselet fortsatt ikke passer, kontakt en kvalifisert elektriker for å installere riktig vegguttak. Ikke modifiser apparatets støpsel, skjøteledningens kontakt eller skjøteledningens støpsel på noen måte.

5. For å hindre at apparatledningen kobles fra skjøteledningen under drift, bruk den innebygde festekroken for skjøteledningen og/eller lag en knute som vist i tabell 1.

6. Ikke misbruk ledningen. Trekk aldri motorsagen etter ledningen, og rykk aldri i ledningen for å koble den fra kontakten. Hold ledningen borte fra varme, olje og skarpe kanter.

Dobbeltisolerte apparater

I et dobbeltisolert apparat er det to isolasjonssystemer i stedet for jording. Ingen jordingsmidler er tilgjengelige på et dobbeltisolert apparat, og det bør heller ikke legges til et middel for jording på apparatet. Service på et dobbeltisolert apparat krever ekstrem forsiktighet og kunnskap om systemet, og bør kun utføres av kvalifisert servicepersonell hos en autorisert Snow Joe^® + Sun Joe^®-forhandler. Reservedeler til et dobbeltisolert apparat må være identiske med delene de erstatter. Et dobbeltisolert apparat er merket med ordene "Dobbel isolasjon" eller "Dobbeltisolert". Symbolet (firkant i en firkant) kan også være merket på apparatet.

DOBBELISOLERT: JORDING IKKE PÅKREVD. VED SERVICE, BRUK KUN IDENTISKE RESERVEDELER.

Denne elektriske motorsagen er dobbeltisolert, noe som eliminerer behovet for et separat jordingssystem. Bruk kun identiske reservedeler. Les instruksjonene før du utfører service på dobbeltisolerte apparater. Bruk denne motorsagen kun som beskrevet i denne håndboken.

Service

• Få elektroverktøyet ditt service av en kvalifisert reparatør hos en autorisert Snow Joe^® + Sun Joe^®-forhandler ved å bruke kun identiske reservedeler, eller ring Snow Joe^® + Sun Joe^® kundeservicesenter på 1-866-SNOWJOE (1-866-766-9563). Dette vil sikre at sikkerheten til elektroverktøyet opprettholdes.

Sikkerhetsadvarsler for motorsag

• Hold alle kroppsdeler unna sagkjedet når motorsagen er i drift. Før du starter motorsagen, må du sørge for at sagkjedet ikke er i kontakt med noe. Et øyeblikks uoppmerksomhet under bruk av motorsagen kan føre til at klær eller kropp kommer i kontakt med sagkjedet.
• Hold alltid motorsagen med høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket. Å holde motorsagen med en omvendt håndkonfigurasjon øker risikoen for personskade og bør aldri gjøres.
• Bruk vernebriller og hørselsvern. Hvis du bruker motorsagen hver dag under normale forhold, kan du bli utsatt for et støynivå på 85 dB (A) eller høyere. Ytterligere verneutstyr for hode, hender, ben og føtter anbefales. Tilstrekkelig vernebekledning vil redusere personskade fra flygende rusk eller utilsiktet kontakt med sagkjedet.
• Ikke bruk motorsagen i et tre. Bruk av motorsag mens du er oppe i et tre kan føre til personskade.
• Hold alltid et godt fotfeste og bruk motorsagen kun når du står på en fast, sikker og jevn overflate. Glatte eller ustabile overflater som stiger kan føre til tap av balanse eller kontroll over motorsagen.
• Når du kutter en gren som er under spenning, vær forsiktig med tilbakeslag. Når spenningen i trefibrene frigjøres, kan den fjærbelastede grenen treffe operatøren og/eller kaste motorsagen ut av kontroll.
• Vær ekstremt forsiktig når du kutter busker og unge trær. Det slanke materialet kan fange sagkjedet og bli pisket mot deg eller trekke deg ut av balanse.
• Bær motorsagen i det fremre håndtaket med motorsagen slått av og vekk fra kroppen din. Når du transporterer eller oppbevarer motorsagen, må du alltid sette på sagkjedebeskyttelsen. Riktig håndtering av motorsagen vil redusere sannsynligheten for utilsiktet kontakt med det bevegelige sagkjedet.
• Følg instruksjonene for smøring, kjedestramming og bytte av tilbehør. Et feil strammet eller dårlig smurt kjede kan enten ryke eller øke sjansen for tilbakeslag.
• Hold håndtakene tørre, rene og fri for olje og fett. Fete, oljete håndtak er glatte og kan føre til tap av kontroll.
• Kutt bare tre. Ikke bruk motorsagen til noe annet formål. For eksempel må du ikke bruke motorsagen til å kutte plast, mur eller ikke-trebyggematerialer. Bruk av motorsagen på disse feilaktige måtene kan føre til alvorlig skade på deg og verktøyet ditt.

Årsaker til og forebygging av tilbakeslag

Tilbakeslag kan forekomme når tuppen av sagbladet berører en gjenstand, eller når treverket lukker seg og klemmer fast sagkjedet i kuttet. Tuppkontakt kan i noen tilfeller forårsake en plutselig reaksjon i motsatt retning, som sparker sagbladet opp og tilbake mot operatøren.

Fastklemming av sagkjedet langs toppen av sagbladet kan skyve sagbladet raskt tilbake mot operatøren.

Begge disse reaksjonene kan føre til at du mister kontrollen over sagen, noe som kan føre til alvorlig personskade. Ikke stol utelukkende på sikkerhetsanordningene som er innebygd i sagen.

Som bruker av en motorsag bør du ta flere forholdsregler for å unngå ulykker eller skader under skjærearbeidet.

Tilbakeslag er et resultat av feil bruk av verktøyet og/eller feil driftsprosedyrer eller forhold, og kan unngås ved å ta de nødvendige forholdsreglene som beskrevet nedenfor:

• Hold et fast grep (høyre hånd på det bakre håndtaket og venstre hånd på det fremre håndtaket med tomler og fingre rundt de respektive håndtakene), og plasser kroppen og armene slik at du kan motstå tilbakeslagskrefter. Tilbakeslagskrefter kan kontrolleres av operatøren hvis det tas de nødvendige forholdsreglene. Ikke slipp motorsagen.
• Ikke strekk deg for langt og ikke kutt over skulderhøyde. Dette bidrar til å forhindre utilsiktet tuppkontakt og gir bedre kontroll over motorsagen i uventede situasjoner.
• Bruk kun erstatningsblad og -kjeder som er spesifisert av produsenten. Feil erstatningsblad og -kjeder kan forårsake kjedeknekk og/eller tilbakeslag.
• Følg produsentens instruksjoner for sliping og vedlikehold av sagkjedet. Reduksjon av dybdemålerhøyden kan føre til økt tilbakeslag.
• Følg alltid sikkerhetsforskriftene og bruk riktige sageteknikker.
• Sørg for sikker bæring av motorsagen. Hver gang maskinen skal håndteres eller transporteres, må du:
  • slå av motoren, vente til kjedet stopper, og aktivere kjedebremsen;
  • montere sagbladdekselet;
  • hold maskinen ved hjelp av håndtakene og plasser sagbladet i motsatt retning av den som brukes under drift.

Når du bruker et kjøretøy til å transportere maskinen, må du feste den godt og plassere den slik at den ikke er til fare for passasjerene.

• • Før du feller eller kvister for første gang, må du sørge for at:
  • du har fått spesifikk opplæring i bruk av denne typen utstyr;
  • du har lest sikkerhetsforskriftene og brukerinstruksjonene i denne håndboken nøye;
  • du øver først på tømmerstokker på bakken eller festet til bukker/sagkrakker, for å bli kjent med maskinen og de riktige skjæreteknikkene.

Sikkerhetskjedebrems

Hvis det oppstår tilbakeslag, bruk venstre hånd til å aktivere kjedebremsen ved å flytte sikkerhetskjedebremsspaken til posisjon 0 (fig. A). Dette vil umiddelbart stoppe kjedet.

Driften av kjedebremsen må kontrolleres før hver bruk.

For å tilbakestille kjedebremsen, koble verktøyet fra strømnettet og knepp kjedebremsen bakover (mot operatøren) til posisjon 1 (fig. A). Kontroller kjedespenningen på nytt før du starter på nytt.

Beskyttelse mot miljøpåvirkninger

1. Bruk egnede arbeidsklær. Bruk vernebriller.
2. Beskytt elektroverktøyet mot fuktighet og regn. Fukt og regn kan forårsake farlige elektriske og motorskader.
3. Ikke bruk elektroverktøyet i nærheten av damp og brannfarlige væsker.
4. Bruk elektroverktøyet kun under tørre forhold og ved en omgivelsestemperatur på 10–40 °C (50–104 °F).
5. Oppbevar elektroverktøyet kun på tørre steder med en omgivelsestemperatur på 10–40 °C (50–104 °F). Beskytt elektroverktøyet mot fuktighet og direkte sollys.

Sikkerhetssymboler

Tabellen nedenfor viser og beskriver sikkerhetssymboler som kan vises på dette produktet. Les, forstå og følg alle instruksjonene på maskinen før du prøver å montere og bruke den.

Symboler	Beskrivelser	Symboler	Beskrivelser
	LES BRUKSANVISNINGEN(E) – Les, forstå og følg alle instruksjonene i brukerhåndboken(e) før du prøver å montere og bruke maskinen.		Hold tilskuere og barn på trygg avstand.
	SIKKERHETSVARSEL – Indikerer en forholdsregel, en advarsel eller en fare.		BRUK ØYE- OG HØRSELVERN – For beskyttelse mot skade, bruk hørselsvern og vernebriller.
	Ikke utsett enheten for regn eller våte forhold.		Bruk vernehansker og sklisikkert fottøy når du bruker maskinen og håndterer avfall.
	ROTERENDE BLADER – Hold hender og føtter unna åpninger mens sagen er i gang.		Korrekt retning på skjæretennene.
	Unngå å berøre spissen av føringsskinnen med gjenstander. Kontakt med spissen kan føre til at føringsskinnen beveger seg plutselig oppover og bakover, noe som kan føre til alvorlig personskade for brukeren.		To hender skal alltid brukes når du bruker motorsagen.
	SLÅ AV! Trekk støpslet ut av stikkontakten før rengjøring eller vedlikehold.		SLÅ AV! Trekk støpslet ut av stikkontakten umiddelbart hvis ledningen er skadet eller kuttet.
	Den roterende delen vil fortsette å gå i flere sekunder etter at du har slått av maskinen.		Dobbel isolasjon.

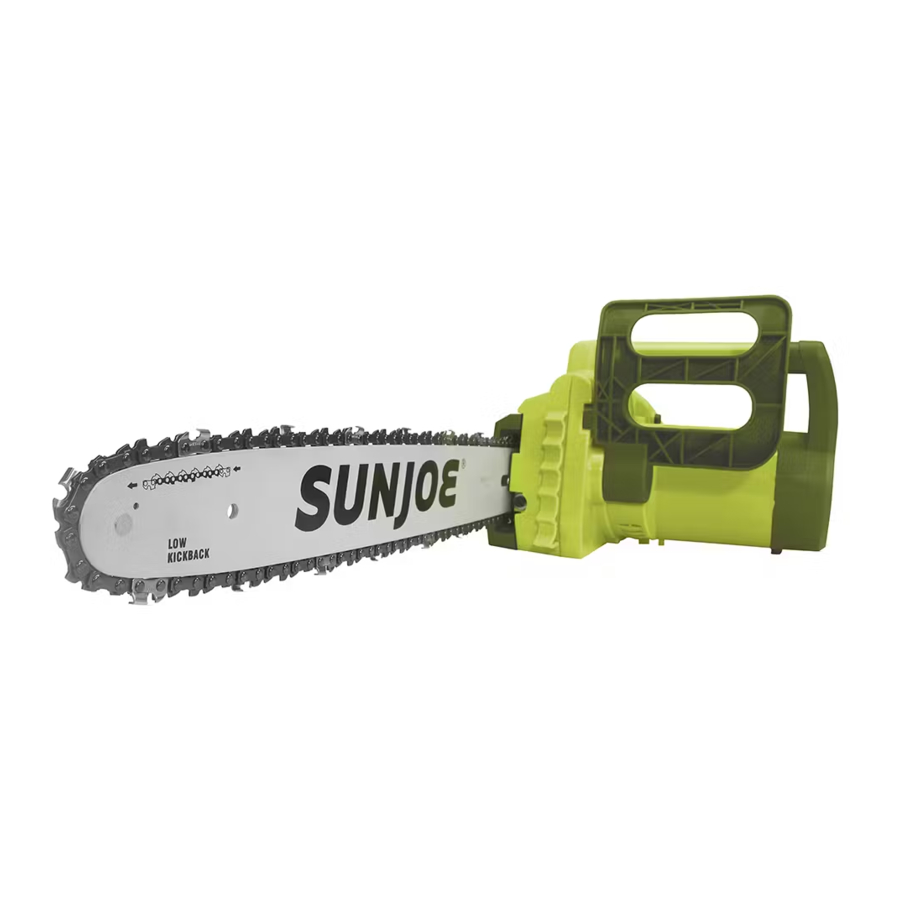

Kjenn din elektriske motorsag

Les bruksanvisningen og sikkerhetsreglene nøye før du bruker den elektriske motorsagen. Sammenlign illustrasjonen nedenfor med den faktiske enheten for å gjøre deg kjent med plasseringen av de forskjellige kontrollene og justeringene. Ta vare på denne håndboken for fremtidig referanse.

1. Apparatledning
2. Bakre håndtak
3. Oljelokk
4. Fremre håndtak
5. Sikkerhetskjedebremshendel
6. 16 tommer skjærekjede
7. Styrestang nesehjul
8. 16 tommer kjedestyrestang
9. Ende dekselmutter med dekorativ hette
10. Kjede-/kjedehjulendedeksel
11. Oljenivåindikatorvindu
12. Utløserbryter
13. Sikkerhetslåsknapp
14. Skjøteledningskrok
15. Skjærelist slire

Tekniske data

Merkespenning 120V ~ 60 Hz

Motor 14A

Hastighet uten belastning 8000 rpm

Stang-/kjedelengde 16 tommer (40,6 cm)

Maksimal skjæretykkelse 15,5 tommer (39,4 cm)
Anbefalt: 14,5 tommer (36,6 cm)

Oljekapasitet 3 fl oz (90 ml)

Kjedehastighet 44,2 ft/s (13,5 m/s)

Nettovekt 10,6 lbs (4,8 kg)

Utpakking

Innhold i esken

• Elektrisk motorsag
• 16 tommer (40,6 cm) skjærekjede
• 16 tommer (40,6 cm) føringsstang
• Dobbeltsidig sekskantnøkkel/bladskrutrekker
• Skjærelist slire
• Håndbok med registreringskort

1. Fjern motorsagen forsiktig og kontroller at alle de ovennevnte elementene er levert.
2. Inspiser produktet nøye for å forsikre deg om at det ikke har oppstått brudd eller skader under forsendelsen. Hvis du finner skadede eller manglende deler, må du IKKE returnere enheten til butikken. Ring Snow Joe^® + Sun Joe^® kundesenter på 1-866-SNOWJOE (1-866-766-9563).

MERK: Ikke kast fraktesken og emballasjematerialet før du er klar til å bruke din nye elektriske motorsag. Emballasjen er laget av resirkulerbare materialer. Kast disse materialene på riktig måte i samsvar med lokale forskrifter.

Utstyret og emballasjematerialet er ikke leker. Ikke la barn leke med plastposer, folier eller små deler. Disse elementene kan svelges og utgjøre en kvelningsfare!

Montering

Bruk alltid kraftige hansker når du håndterer stangen og kjedet. Monter stangen og kjedet veldig forsiktig for ikke å svekke maskinens sikkerhet og effektivitet. Hvis du er i tvil, kontakt en autorisert Snow Joe^® + Sun Joe^® forhandler eller ring Snow Joe^® + Sun Joe^® kundesenter på 1-866-SNOWJOE (1-866-766-9563).

Utpakking og montering bør fullføres på en flat og stabil overflate, med tilstrekkelig plass for å flytte maskinen og emballasjen.

Start aldri motoren før du har installert føringsstangen, kjedet og endedekselet. Uten alle disse delene på plass, kan clutchen/kjedekransen fly av eller eksplodere, og utsette brukeren for potensielt alvorlige skader.

For å unngå alvorlig personskade, les og forstå alle sikkerhetsinstruksjonene som følger med.

Før du utfører vedlikehold, må du sørge for at verktøyet er koblet fra strømforsyningen. Hvis du ikke følger denne advarselen, kan det føre til alvorlig personskade.

Installere føringsstangen og kjedet

Verktøy og forsyninger som kreves:

• Dobbeltsidig sekskantnøkkel/bladskrutrekker (følger med)
• Kraftige arbeidshansker

MERK: Når du bytter ut føringsstangen og kjedet, må du bare bruke identiske reservedeler. Forsikre deg om at motorsagen er koblet fra strømforsyningen før du fortsetter med installasjonen.

1. Bruk den medfølgende flat skrutrekkeren til å fjerne endedekselmutterhetten fra kjede-/kjedekransendedekselet for å avdekke endedekselmutteren (Fig. 1).
2. Bruk den medfølgende sekskantnøkkelen til å skru løs endedekselmutteren og fjern kjede-/kjedekransendedekselet (Fig. 1).

3. Legg ut den nye sagkjedet i en løkke og rett ut eventuelle knekk. DEN SKARPE SIDEN AV TENNENE MÅ PEKE VEKK FRA DEG OG I RETNING AV KJEDEROTASJONEN SOM ER ANGITT PÅ FØRINGSSTANGEN. Hvis tennene vender bakover, snu løkken (Fig. 2).

4. Start ved spissen og monter kjededrivlenkene i stangsporet, og la det være en løkke på baksiden av stangen. Kjedet vil passe løst til det er plassert på kjedekransen (Fig. 3).

   MERK: Pass på kjedets retning. Hvis kjedet er montert bakover, vil sagen vibrere unormalt og vil ikke kutte.
5. Hold kjedet i posisjon på stangen og plasser løkken rundt kjedekransen. Pass på at stangen ligger i flukt mot monteringsoverflaten slik at stangstiftene er i det lange sporet på stangen og justeringsstiften er i kjedestrammepinnens hull (Fig. 4).

   MERK: Hvis justeringspinnen ikke når kjedestrammepinnens hull, drei kjedestrammeskruen mot klokken til pinnehullet flukter med justeringspinnen (Fig. 5).
6. Mens du holder stangen og kjedet i flukt mot monteringsoverflaten, juster kjedestrammingen etter behov ved å justere kjedestrammeskruen med den medfølgende flat skrutrekkeren. Drei kjedestrammeskruen med klokken for å stramme kjedet, eller mot klokken for å løsne kjedet (Fig. 5).

7. Sett på plass kjede-/kjedekransendedekselet ved å sette den bakre tappen først inn i det bakre tappsporet og plasser dekselet over stangenden. Stram til endedekselmutteren for hånd; la stangen være løs nok til å bevege seg litt for strammejustering (Fig. 6).

8. Fjern all slakk fra kjedet ved å dreie kjedestrammeskruen med klokken til kjedet sitter godt mot stangen med drivlenkene i flukt inne i stangsporet (Fig. 7).

MERK: Kjedet er riktig strammet når det ikke er noen slakk på undersiden av føringsstangen; kjedet er stramt, men kan roteres for hånd uten å binde seg. For mer informasjon om kjedestramming, se vedlikeholdsdelen.

9. Stram endedekselmutteren helt med sekskantnøkkelen (Fig. 6), og sett deretter på plass endedekselmutterhetten for å sikre kjede-/kjedekransendedekselet.

MERK: Hvis kjedet er for stramt, vil det ikke rotere. Løsne endedekselmutteren litt og drei kjedestrammeren 1/4 omdreining mot klokken. Løft spissen av føringsstangen opp og stram til endedekselmutteren igjen. Forsikre deg om at kjedet kan roteres for hånd uten å binde seg.

MERK: Et nytt kjede har en tendens til å strekke seg; kontroller kjedestrammingen ofte og juster strammingen etter behov.

Bytte stang og kjede

1. Koble motorsagen fra strømforsyningen.
2. Bruk den doble sekskantnøkkelen/bladskrutrekkeren til å fjerne endedekselmutterhetten og skru deretter løs endedekselmutteren for å fjerne kjede-/kjedekransenden (Fig. 1).
3. Fjern skjærestangen og kjedet fra monteringsoverflaten (Fig. 8).

4. Fjern det gamle kjedet fra stangen.
5. For å legge ut og installere det nye sagkjedet riktig, følg trinn 3 til 9 fra avsnittet «Installere føringsstangen og kjedet».

Forberedelse til arbeid

Kontrollere maskinen

Før du utfører kontroller, justeringer, reparasjoner eller vedlikehold på maskinen, må du sørge for at enheten ikke er koblet til strømforsyningen.

Før du starter arbeidet, må du:

• Kontroller at alle skruene på maskinen og styrestangen er godt festet;
• Kontroller at kjedet er korrekt strammet, riktig slipt og at det ikke er tegn til skade;
• Kontroller at håndtak og beskyttelsesanordninger er rene og tørre, korrekt montert og godt festet til maskinen;
• Kontroller at kjedebremsen fungerer effektivt;
• Kontroller at utløserbryteren og sikkerhetsknappen beveger seg fritt uten overdreven kraft og automatisk og raskt tilbake til sine nøytrale posisjoner;
• Kontroller at utløserbryteren forblir låst til sikkerhetsknappen trykkes;
• Sørg for at kjøleluftventilene ikke er tettet med sagflis eller rusk;
• Kontroller at kjedets oljenivå ikke er under "MIN"-nivåmerket; fyll om nødvendig på olje til 1 cm fra kanten av påfyllingen.

MERK: Du må fylle kjedets oljetank med stang- og kjedeolje før du bruker motorsagen.

Justere kjedestrammingen

Før du utfører kontroller, justeringer, reparasjoner eller vedlikehold på maskinen, må du sørge for at verktøyet er koblet fra strømforsyningen.

Kjedet vil fortsette å gå i flere sekunder etter at du har slått av verktøyet.

1. Løsne endestykkemutteren til den er håndstrammet. Bruk den flate skrutrekkeren til å vri kjedestrammeskruen med klokken for å stramme kjedet. Et kaldt kjede vil være korrekt strammet når det ikke er slakk på undersiden av styrestangen; kjedet sitter godt, men det kan dreies for hånd uten å binde seg (Fig. 9).


2. Strammingen er riktig når drivlenkene på kjedet ikke sklir ut av kjedestyret på stangen når kjedet trekkes opp fra midten av stangen (Fig. 10).


Kjedesmøring

Unnlatelse av å smøre kjedet vil føre til skade på kjedet og stangen. Bruk en stang- og kjedeolje av god kvalitet, eller hvis ikke tilgjengelig, kan ubrukt SAE 30 motorolje brukes som erstatning. Ett minutts bruk vil forbruke omtrent 0,2 fl oz. (6 ml) olje.

MERK: Det er normalt at olje siver ut av sagen når den ikke er i bruk. For å forhindre lekkasje, tøm oljetanken etter hver bruk. Når du oppbevarer enheten over lengre tid (3 måneder eller lenger), må du sørge for at kjedet er lett smurt. Dette vil forhindre rust på kjede og stangdrev.

Ikke bruk motorsagen med noen form for tilbehør eller tilleggsutstyr. Slik bruk kan være farlig.

Drift

Starte maskinen

Før du starter motorsagen, fjern oljetanklokket og tilsett stang- og kjedeolje til toppen av oljenivåvinduet (Fig. 11). Ett minutts bruk vil forbruke omtrent 0,2 fl oz (6 ml) olje. Fyll på når oljenivået synker til 1/4 av en tank.

MERK: Din elektriske motorsag er utstyrt med en automatisk oljepumpe for smøring av stang og kjede. Du må tilsette stang- og kjedeolje, ellers vil motorsagen din ikke fungere.

1. Koble den elektriske motorsagen til et fungerende 120 V uttak ved hjelp av en kraftig utendørs skjøteledning, for eksempel Snow Joe ® + Sun Joe ® SJTW-A 14-gauge 50-fots skjøteledning med lysende ende (Modell PJEXT50-B). Besøk sunjoe.com for å bestille online eller ring 1-866-SNOWJOE (1-866-766-9563) for å bestille via telefon.

2. Lag en løkke i strømledningen og skyv den opp gjennom hullet i håndtaket og rundt ledningsfestekroken (Fig. 12), og koble deretter skjøteledningen til apparatkabelen.

3. Sørg for at styrestangen ikke berører bakken eller andre gjenstander.
4. Hold motorsagen godt fast med begge hender.
5. For å slå verktøyet PÅ, trykk og hold sikkerhetslåsknappen med tommelen og klem deretter utløseren med fingrene. Når verktøyet er i gang, kan du slippe sikkerhetslåsknappen (Fig. 13).

6. For å slå verktøyet AV, slipp utløserbryteren (Fig. 13).

MERK: Ikke trykk på utløserbryteren før du er klar til å skjære.

Driftstips

For din egen og andres sikkerhet:

1. Ikke bruk maskinen uten å lese instruksjonene nøye. Bli kjent med kontrollene og riktig bruk av maskinen. Lær hvordan du stopper maskinen raskt.
2. Husk at operatøren eller brukeren er ansvarlig for ulykker eller farer som oppstår for andre personer eller deres eiendom.
3. Bruk alltid passende klær når du bruker maskinen. Bruk antivibrasjonshansker og annet personlig verneutstyr.

MERK: Alle de ovennevnte forholdsreglene garanterer imidlertid ikke forebygging av visse risikoer – dvs. Raynauds fenomen eller karpaltunnelsyndrom. For operatører som bruker denne maskinen over lengre perioder, anbefales det derfor å ha regelmessige kontroller av hender og fingre. Hvis noen av de ovennevnte symptomene skulle oppstå, ta kontakt med lege umiddelbart.

4. Arbeid bare i dagslys eller godt kunstig lys.
5. Vær ytterst forsiktig når du arbeider i nærheten av metallgjerder.
6. Pass på at du ikke slår stangen hardt mot fremmedlegemer eller flygende rusk forårsaket av kjedens bevegelse.
7. Ikke bruk motorsagen i et tre, på en stige eller på et stillas. Dette er ekstremt farlig.
8. Vær ekstremt forsiktig når du kutter små kratt, småtrær eller grener under spenning, fordi tynt og spent materiale kan fange sagen og bli pisket mot deg, trekke deg ut av balanse eller springe tilbake.
9. Ikke kutt vinstokker og/eller små undervegetasjon.
10. Før du starter enheten, må du sørge for at motorsagen ikke er i kontakt med noen gjenstand.

Kjede fortsetter å gå etter at sagen er slått av. Ikke bruk under våte forhold.

Husk alltid at en feilaktig brukt motorsag kan skade eller forstyrre andre og ha en alvorlig innvirkning på miljøet.

For å respektere mennesker og miljø:

• Unngå å bruke maskinen i miljøer eller på tidspunkter av døgnet hvor den kan forstyrre andre.
• Overhold nøye lokale forskrifter og bestemmelser for avhending av avfallsmaterialer etter saging.
• Overhold nøye lokale forskrifter og bestemmelser for avhending av oljer, skadede deler eller andre elementer som har stor innvirkning på miljøet.
• En viss mengde kjedesmøreolje slippes ut i miljøet når maskinen er i gang, så bruk bare biologisk nedbrytbare oljer som er laget spesielt for dette bruket.
• For å unngå fare for brann, ikke la maskinen stå med varm motor på løv eller tørt gress.

Det kreves spesifikk opplæring for å bruke maskinen til felling og kvisting.

Langvarig eksponering for vibrasjoner kan forårsake skader og nevrovaskulære lidelser (også kalt "Raynauds syndrom" eller "hvit hånd"), spesielt hos personer som lider av sirkulasjonsforstyrrelser. Symptomene kan påvirke hender, håndledd og fingre og manifestere seg med tap av følsomhet, nummenhet, kløe, smerte og misfarging av eller synlige endringer i huden. Disse effektene kan forverres av lave omgivelsestemperaturer og/eller ved å gripe håndtakene for hardt. Hvis symptomene oppstår, må tidsperioden maskinen brukes reduseres og en lege konsulteres.

Kontroller under arbeid

• Kontroll av kjedestramming
  Kjeden har en tendens til å strekke seg gradvis når du arbeider, så du må sjekke spenningen ofte.

I løpet av den første bruksperioden (eller etter utskifting av kjedet), må kjedespenningen kontrolleres oftere på grunn av at kjedet setter seg.

Arbeid aldri med kjedet løst, da det kan være farlig hvis kjedet sklir ut av føringene.

For å justere kjedespenningen, følg instruksjonene i "Justere kjedespenningen".

• Kontroll av oljetilførselen

Bruk aldri maskinen uten smøring! Du kan sjekke oljenivået i tanken gjennom det gjennomsiktige måleglasset. Pass på at du fyller opp oljetanken hver gang du bruker maskinen. For best resultat, bruk bare en stang- og kjedeolje av god kvalitet som er spesielt utviklet for bruk med motorsager.

Sørg for at stangen og kjedet er på plass når du sjekker oljetilførselen.

Start motoren og sjekk om kjedeoljen leveres som vist nedenfor (Fig. 14).

Riktig skjæreposisjon

1. Vekten bør være balansert med begge føttene på fast grunn.
2. Hold venstre arm og albue låst i en "rett arm"-posisjon for å motstå eventuell tilbakeslagskraft (Fig. 15).

3. Kroppen din vil alltid være på venstre side av kjedelinjen.

Grunnleggende skjæreprosedyrer

1. Små trær opp til 6–7 tommer i diameter kuttes vanligvis i et enkelt kutt. Hakk kutt bestemmer retningen treet vil falle.

Hvis treet begynner å falle i feil retning, eller hvis sagen ble fanget eller hengt opp under fallet, forlat sagen og redd deg selv.

Se med jevne mellomrom på toppen av treet under bakre kutt for å sikre at treet kommer til å falle i ønsket retning.

2. Øv deg på å kutte noen små stokker ved hjelp av følgende teknikker for å få følelsen av å bruke sagen før du begynner en større sageoperasjon.
3. Ta riktig stilling foran treet med sagen av.
4. Klem på avtrekkeren og la kjedet akselerere til full hastighet før du går inn i kuttet.
5. Hold sagen med begge hender godt fast. Hold alltid venstre hånd på det fremre håndtaket og høyre hånd på det bakre håndtaket slik at kroppen din er til venstre for kjedelinjen.
6. Hold enheten i gang hele tiden du skjærer, og oppretthold en jevn hastighet.
7. La kjedet kutte for deg; utøv bare lett nedadgående trykk. Hvis du tvinger kuttet, kan det føre til skade på stangen, kjedet eller enheten.
8. Ikke legg press på sagen på slutten av kuttet.
9. Kutt alltid med begge føttene på fast grunn for å unngå å bli trukket ut av balanse.
10. Ikke kutt over brysthøyde, da en sag som holdes høyere er vanskelig å kontrollere mot tilbakeslagskraft.

Kutteteknikker

Før du feller eller kvister for første gang, bør du øve deg på å sage tømmerstokker på bakken eller på bukker, slik at du kan bli kjent med maskinen og de mest egnede sageteknikkene.

Når du feller et tre, må du holde alle i trygg avstand fra kutteområdet. Under felling bør den sikreste avstanden være minst det dobbelte av høyden til de største trærne i felleområdet. Hvis treet kommer i kontakt med en strømledning, skal strømselskapet varsles umiddelbart.

Hold alltid maskinen med begge hender når du sager.

Stopp motoren umiddelbart hvis kjedet stopper under saging. Vær oppmerksom på tilbakeslag, som kan oppstå hvis sverdet kommer i kontakt med en hindring.

• Felling av et tre

1. Når kapping og felling utføres av to eller flere personer samtidig, skal fellearbeidet atskilles fra kappejobben med en avstand på minst det dobbelte av høyden på treet som felles. Trær skal ikke felles på en måte som kan sette noen i fare, treffe en strømledning eller forårsake skade på eiendom.

Sjekk treet for skadede eller døde grener som kan treffe deg under fellingen.

2. Motorsagoperatøren skal stå på oppsiden av terrenget, da treet sannsynligvis vil rulle eller skli nedover etter at det er felt.
3. En rømningsvei bør planlegges og ryddes etter behov før kuttene startes. Rømningsveien skal strekke seg bakover og diagonalt til baksiden av den forventede falllinjen som illustrert (Fig. 16).

4. Før fellingen startes, vurder treets naturlige helling, plasseringen av større grener og vindretningen for å hjelpe deg med å bedømme hvilken vei treet vil falle.

Ikke fell trær i perioder med sterk vind eller kraftig nedbør. Vent med å kutte til faren har opphørt.

Ikke kutt ned trær som har en ekstrem helling eller store trær som har råtne grener, løs bark eller hule stammer. Få disse trærne dyttet eller dratt ned med tungt utstyr, og kutt dem deretter opp.

5. Fjern smuss, steiner, løs bark, spiker, stifter og ståltråd fra treet.

• Innhakk
  Lag hakket 1/3 av treets diameter, vinkelrett på fallretningen som illustrert (Fig. 17).


Lag det nedre horisontale hakket først.

Dette vil bidra til å unngå å klemme enten sagkjedet eller sverdet når det andre hakket lages.

• Fellekutt

1. Lag fellekuttet minst 2 tommer (50 mm) høyere enn det horisontale hakket som illustrert (Fig. 17). Hold fellekuttet parallelt med det horisontale hakket. Plasser fellekuttet strategisk slik at det er igjen nok treverk til å fungere som en hengsel. Hengseltreet hindrer treet i å vri seg og falle i feil retning. Ikke kutt gjennom hengselen.
2. Når fellingen kommer nær hengselen, skal treet begynne å falle. Hvis det er noen sjanse for at treet ikke vil falle i ønsket retning, eller at det kan vippe tilbake og binde sagkjedet, stopp kuttingen før fellekuttet er fullført og bruk kiler av tre, plast eller aluminium for å åpne kuttet og slippe treet langs ønsket falllinje.
3. Når treet begynner å falle, fjern motorsagen fra kuttet, stopp motoren, sett motorsagen ned og bruk deretter den planlagte retrettveien. Vær oppmerksom på fallende grener over hodet og pass på fotfestet.

• Kviste et tre
  Kvisting er prosessen der grener fjernes fra et felt tre. Når du kvister, la større nedre grener ligge igjen for å støtte stokken fra bakken. Fjern de små grenene i ett kutt som illustrert (Fig. 18). Grener under spenning skal kuttes nedenfra og opp for å unngå å binde motorsagen.


Vær spesielt oppmerksom på hvor grenene ligger på bakken, og vær klar over følgende risikoer:

1. grenene kan være under spenning;
2. retningen som grenen vil falle i under kutting, kan avvike fra det du hadde forventet;
3. treet kan være ustabilt etter at grenen er kuttet.

• Kappe en stokk
  Kapping er prosessen der en stokk kuttes i lengder. Det er viktig å sørge for at du står stødig og at vekten er jevnt fordelt på begge føttene. Når det er mulig, bør stokken heves og støttes ved hjelp av grener, stokker eller kiler. Følg disse enkle instruksjonene for enkel kutting:

1. Når stokken er støttet langs hele lengden som illustrert (Fig. 19A), kuttes den fra toppen (overkapp).

2. Når stokken støttes i den ene enden (Fig. 19B), kutt 1/3 av diameteren fra undersiden (underkapp). Lag deretter det avsluttende kuttet ved å overkappe for å møte det første kuttet.

3. Når stokken støttes i begge ender (Fig. 19C), kutt 1/3 av diameteren fra toppen (overkapp). Lag deretter det ferdige kuttet ved å underkappe de nedre 2/3 for å møte det første kuttet.

4. Det er lettere å sage en stokk ved hjelp av den piggede støtfangeren (Fig. 19D).

• Grav den piggede støtfangeren inn i stokken og bruk den som et dreiepunkt. Kutt med en buet bevegelse for å få sverdet til å trenge inn i treet.
• Gjenta flere ganger om nødvendig, og endre punktet der du planter den piggede støtfangeren.
• Når du kapper i en skråning, stå alltid på oppsiden av stokken (Fig. 20). Når du skjærer gjennom stokken, oppretthold kontrollen ved å slippe skjærtrykket nær slutten av kuttet uten å slappe av grepet om motorsaghåndtakene. Ikke la kjedet komme i kontakt med bakken.


Etter at du har fullført kuttet, vent til sagkjedet stopper før du flytter motorsagen. Stopp alltid motoren før du flytter deg fra tre til tre.

Slutt på operasjoner

Når du er ferdig med arbeidet:

• Slå av motoren og koble enheten fra strømkilden.
• Vent til kjedet stopper og la maskinen kjøle seg ned.
• Fjern alle spor av sagflis eller oljeavleiringer fra kjedet.
• Hvis det er overdreven smuss eller harpiksoppbygging, demonter kjedet og plasser det i en beholder med et passende rengjøringsmiddel. Skyll det deretter med rent vann og behandle det med en passende antikorrosiv spray før du monterer det igjen på maskinen.
• Monter skjærebeskyttelsen på stangen før du lagrer den.

La motoren kjøle seg helt ned før du lagrer motorsagen i et hvilket som helst kabinett.

For å redusere brannfare, rengjør maskinen grundig for å fjerne sagflis, grener, blader eller overflødig fett. La aldri beholdere med avkapp ligge inne i lagringsområdet.

Vedlikehold

Ta kontakt med en autorisert Snow Joe^® + Sun Joe^®-forhandler eller ring Snow Joe^® + Sun Joe^®-kundeservice på 1-866-SNOWJOE (1-866-766-9563) for alle vedlikeholdsoperasjoner som ikke er forutsett i denne håndboken. Enhver operasjon som utføres i et uautorisert servicesenter eller av ukvalifisert personell, vil gjøre garantien ugyldig.

For din egen og andres sikkerhet:

• Korrekt vedlikehold er avgjørende for å opprettholde maskinens opprinnelige effektivitet og sikkerhet over tid.
• Hold alle muttere, bolter og skruer stramme for å sikre at utstyret er i sikker driftstilstand.
• Bruk aldri maskinen med slitte eller skadede deler.

Skadede deler skal erstattes og aldri repareres.

• Bruk kun originale Snow Joe^® + Sun Joe^®-reservedeler. Deler som ikke er av samme kvalitet, kan forårsake alvorlig skade på utstyret, gå på bekostning av sikkerheten og gjøre garantien ugyldig.

Koble alltid enheten fra strømkilden før du utfører justeringer, vedlikehold eller reparasjoner på din elektriske motorsag.

• Bruk vernehansker når du håndterer sverd og kjede.
• Hold det beskyttende sverdfutteralet på, bortsett fra når du griper direkte inn på sverdet eller kjedet.
• Kast aldri olje eller andre forurensende materialer på uautoriserte steder.

Motorkjøling

For å unngå overoppheting og skade på motoren, må du alltid holde kjølevifteåpningene rene og fri for sagflis og rusk.

Kjedestramming

Kontroller kjedestrammingen før du bruker sagen når kjedet er kaldt. Riktig stramming av et kaldt kjede er når det ikke er slakk på undersiden av sverdet; kjedet sitter godt, men du kan rotere det for hånd uten at det binder seg.

Under normal sagdrift vil temperaturen på kjedet øke. Drivleddene til et korrekt strammet varmt kjede vil henge omtrent 0,050 tommer (1,25 mm) ut av sverdsporet (Fig. 21). Vær oppmerksom på at et kjede som er strammet mens det er varmt, kan være for stramt når det kjøles ned. Kontroller "kaldstrammingen" før neste bruk. Kjedet må strammes på nytt når flatene på drivleddene henger ut av sverdsporet (Fig. 21).

MERK: Et nytt kjede har en tendens til å strekke seg. Kontroller kjedestrammingen ofte og stram etter behov.

Muttere og skruer

Kontroller regelmessig at alle muttere og skruer er godt strammet og at håndtakene er godt festet.

Kjedesliping

For å sikre at motorsagen fungerer trygt og effektivt, er det viktig at skjærekomponentene er godt slipt. Det anbefales sterkt å bytte ut kjedet når det mister evnen til å kutte rent og trygt. Det er imidlertid mulig å slipe det eksisterende kjedet hvis slipingen utføres forsiktig. Alt arbeid på kjedet og sverdet krever spesiell erfaring og spesialverktøy. Av sikkerhetsmessige årsaker anbefaler vi at du kontakter en autorisert Snow Joe^® + Sun Joe^®-forhandler eller ringer Snow Joe^® + Sun Joe^®-kundeservice på 1-866-SNOWJOE (1-866-766-9563).

Sliping er nødvendig når:

• Sagflisen ser ut som støv.
• Det blir vanskeligere å kutte.
• Kuttet er ikke rett.
• Vibrasjonene øker.

Et autorisert servicesenter vil slipe kjedet ved hjelp av de riktige verktøyene for å sikre minimal fjerning av materiale og jevn skarphet på alle skjærekanter.

Hvis du sliper kjedet selv, bruk spesielle rundfil med riktig diameter avhengig av kjedetype (se "Kjedervedlikeholdstabell"). Du trenger en viss mengde ferdigheter og erfaring for å unngå å skade skjærekantene.

Slip kjedet som følger (Fig. 22):

• Fest sverdet godt, med kjedet montert, i en egnet skrustikke.
• Stram kjedet hvis det er løst.
• Monter filen i føringen og sett den deretter inn i tannen i en konstant vinkel fra skjærekanten.
• Slip i en fremoverbevegelse noen ganger og gjenta dette på alle skjærekantene som vender samme vei (høyre eller venstre).
• For å flytte kjedet fremover, bruk en skrutrekker.
• Snu sverdet i skrustikken og gjenta på alle de andre skjærekantene.
• Kontroller at dybdebegrensertannen ikke stikker lenger ut enn inspeksjonsverktøyet, og fil eventuelle utstikkende deler med en flat fil, og rund av kantene (Fig. 22).
• Etter sliping, fjern alle spor av filing og støv og smør kjedet i et oljebad. Bytt ut kjedet når:
  • lengden på skjærekantene reduseres til 5 mm eller mindre;
  • det er for mye slark mellom leddene og naglene.

Vedlikehold av sverd

Når sverdet viser tegn på slitasje, snu det på sagen for å fordele slitasjen for maksimal sverdlevetid. Fjæring eller graddannelse av sverdskinnene er en normal prosess med sverdslitasje. Du bør glatte ut slike feil med en fil så snart de oppstår.

Bytt ut et sverd med noen av følgende feil:

• slitasje inne i sverdskinnene som gjør at kjedet legger seg sidelengs
• bøyd sverd
• sprukne eller ødelagte skinner
• spredte skinner

Snu sagen, kontroller undersiden av sverdet, og sørg for at smørehullene og kjedesporet er fri for urenheter.

Du kan kjøpe reservedeler til din Sun Joe^® Saw Joe SWJ700E elektriske motorsag ved å bestille online på sunjoe.com eller, for å bestille via telefon, kontakt Snow Joe^® + Sun Joe^®-kundeservice på 1-866-SNOWJOE (1-866-766-9563).

Kjededrev

Kontroller regelmessig tilstanden til kjededrevet og bytt det ut når slitasjen overstiger 0,5 mm (Fig. 23).

Ikke monter et nytt kjede med et slitt kjededrev eller omvendt.

Oppbevaring

Etter hver arbeidsøkt, rengjør maskinen grundig for å fjerne alt støv og rusk, og skyv sverdfutteralet over sverdet. Reparer eller bytt ut eventuelle defekte deler på enheten.

Oppbevar maskinen på et tørt, låst sted utilgjengelig for barn.

Støtte

Hvis din Sun Joe^® Saw Joe SWJ700E elektriske motorsag trenger service eller vedlikehold, vennligst ring 1-866-SNOWJOE (1-866-766-9563) for assistanse.

Modell- og serienumre

Når du kontakter selskapet, bestiller deler på nytt eller avtaler service fra en autorisert forhandler, må du oppgi modell- og serienumrene, som du finner på klistremerket på enhetens hus. Kopier disse numrene inn i feltet nedenfor.

Kjedervedlikeholdstabell

Drivlenke	Kjededeling		Kjedetykkelse		Filens diameter
56	tommer	mm	tommer	mm	tommer	mm
	3/8	9.5	0.050	1.3	5/32	4

Feilsøking

Feil	Mulig årsak	Løsning
Motoren starter ikke når du slår den på	Ledningen ikke koblet til strømkilden Bryteren ikke operativ Skjøteledningen ikke koblet til kontakten Skjøteledning eller strømkabel skadet Slitte motorkull	Sørg for at ledningen er koblet til en strømkilde Kontroller at sikkerhetslås-knappen er trykket helt inn før du aktiverer bryteren Kontroller at skjøteledningen er fullt koblet til verktøyet Reparer eller bytt ut den skadede ledningen Motorkull må byttes ut
Sverdet og kjedet går varmt og ryker	Kjedestramming for stram Oljebollen tom Kjedet installert baklengs	Juster kjedestrammingen Fyll tanken med kjedeolje Snu kjedet slik at kutterne vender riktig vei
Motoren går, men kjedet roterer ikke	Kjedestramming for stram Sverdet og kjedet kan være skadet	Juster kjedestrammingen Bytt ut kjedet og sverdet med identiske reservedeler
Dårlig skjæreytelse	Sløvt sagkjede Feil kjedestramming Sagkjedet montert feil	Slip eller bytt ut sagkjedet Kontroller kjedestrammingen Kontroller sagkjedets retning
Kjedet hopper av sverdet	Feil kjedestramming	Kontroller kjedestrammingen
Kjedet fungerer med vanskeligheter	Feil kjedestramming	Kontroller kjedestrammingen

Referanser

• Trådløse + elektriske snø-, plen- og hageredskaper | Snow Joe® | Sun Joe® | Aqua Joe®

Last ned manual

Her kan du laste ned fullstendig pdf-versjon av manualen, den kan inneholde ytterligere sikkerhetsinstruksjoner, garantiinformasjon, FCC-regler, etc.

Last ned SunJoe SWJ700E – Bruksanvisning for elektrisk motorsag

Tilgjengelige språk
