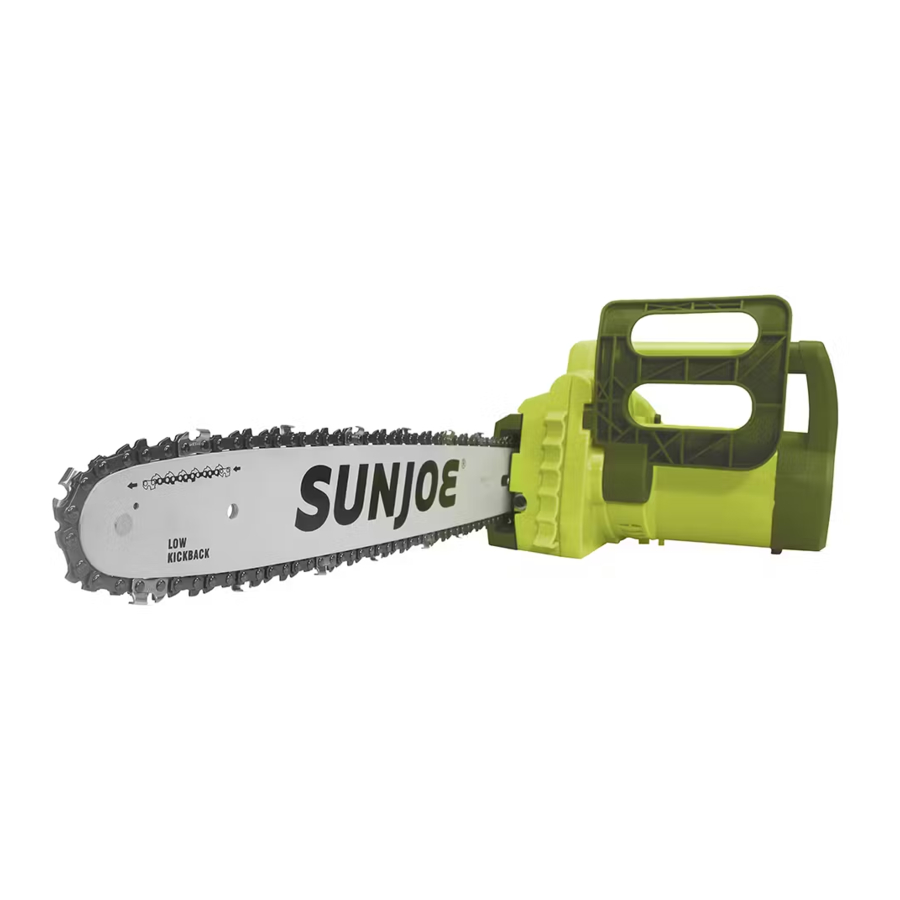

SunJoe SWJ700E - Elektrilise kettsae kasutusjuhend

Ohutusjuhised

Kõik kasutajad peavad enne kasutamist need juhised läbi lugema
Lugege läbi kõik selles juhendis sisalduvad juhised. Hoidke see juhend kindlas kohas, et teave oleks alati kättesaadav. Kui annate seadme teisele isikule, veenduge, et annate kaasa need kasutusjuhised. Põhilisi ohutusabinõusid tuleks alati järgida, et vähendada tulekahju, elektrilöögi ja kehavigastuste ohtu.

Pange tähele isikliku ohutuse hoiatussümbolit , mida kasutatakse selles juhendis, et juhtida teie tähelepanu HOIATUSELE, mis on antud koos konkreetse kasutusjuhendiga. See tähendab, et toiming nõuab erilist TÄHELEPANU, ETTEVAATUST ja TEADLIKKUST.

Sihtotstarve

See masin on projekteeritud ja valmistatud puude langetamiseks, järkamiseks ja laasimiseks või puitobjektide lõikamiseks, mille mõõtmed sobivad lõikeplaadi võimalustega.

Väärkasutus

Igasugune muu kasutus, mis erineb ülalmainitud rakendustest, kujutab endast tõsist ohtu kasutajale ja võib kahjustada nii tööriista kui ka teie isiklikku vara. Väärkasutuse näited hõlmavad, kuid ei ole nendega piiratud:

• hekkide pügamine;
• nikerdamine;
• aluste, kastide ja mitmesuguste pakkematerjalide lõikamine;
• mööbli või muude materjalide lõikamine, mis sisaldavad naelu, kruvisid või muid metallkomponente;
• liha tükeldamine;
• masina kasutamine esemete tõstmiseks, liigutamiseks või lõhkumiseks;
• masina kasutamine, kui see on kinnitatud fikseeritud tugede külge.

Masina väärkasutus tühistab garantii, vabastab tootja igasugusest vastutusest ja kasutaja vastutab seetõttu igasuguse kahju või vigastuse eest endale või teistele.

Üldine ohutus

Elektriajamiga aiatööriistade kasutamisel tuleb alati järgida põhilisi ohutusmeetmeid, et vähendada tulekahju, elektrilöögi ja kehavigastuste ohtu, sealhulgas järgmisi:

1. Hoidke kaitsmed paigal – Kaitsmeid tuleks perioodiliselt kontrollida, et tagada nende õige paigaldamine ja töökorras olek.
2. Eemaldage reguleerimisvõtmed ja mutrivõtmed – Enne sae sisselülitamist kontrollige, kas reguleerimisvõtmed on sae küljest eemaldatud.
3. Hoidke tööpiirkond puhas ja hästi valgustatud – Puhastage tööpiirkond pärast iga lõikamist oksi ja jäsemeid. Segamini alad kutsuvad esile õnnetusi.
4. Vältige ohtlikke tingimusi – Ärge kasutage seda masinat vihmastes, tormistes, niisketes või märgades kohtades. Ärge kasutage seadet gaasilises või plahvatusohtlikus keskkonnas. Nende seadmete mootorid tekitavad tavaliselt sädemeid ja sädemed võivad süüdata aure.
5. Ärge kasutage kettsaagi vihma käes.
6. Hoidke kõrvalseisjad ja lapsed eemal – Kõik kõrvalseisjad, sealhulgas lapsed ja lemmikloomad, tuleb hoida tööpiirkonnast ohutus kauguses.
7. Ärge sundige tööriista – See teeb tööd tõhusalt ja ohutult, kui seda kasutatakse selleks ettenähtud kiirusel.
8. Kasutage õiget tööriista – Ärge sundige tööriista või selle lisaseadmeid tegema tööd, milleks need pole mõeldud.
9. Kandke sobivat riietust – Ärge kandke avaraid riideid ega ehteid, kuna sellised esemed võivad liikuvate osade vahele kinni jääda. Välistingimustes elektritööriistadega töötamisel on soovitatav kasutada vastupidavaid kummikindaid, tugevaid libisemiskindlaid jalatseid ja liibuvaid riideid.
10. Pikkade juuste hoidmiseks kandke kaitsvaid peakatteid.
11. Silmade ja kõrvade kaitseks kandke alati kaitseprille ja kõrvaklappe – Igapäevastel prillidel on ainult löögikindlad läätsed ja need ei paku sama kaitset kui kaitseprillid.
12. Kandke näo- või tolmumaske – Kui lõikamine on tolmune, on soovitatav kasutada spetsiaalselt mikroskoopiliste osakeste väljafiltreerimiseks mõeldud näo- või tolmumaski.
13. Ärge sirutage üle – Säilitage alati õige asend ja tasakaal.
14. Hooldage tööriistu hoolikalt – Parima ja ohutuma jõudluse tagamiseks hoidke tööriistad teravad ja puhtad. Järgige määrimise ja tarvikute vahetamise juhiseid.
15. Ühendage tööriist lahti – Kui kettsaagi ei kasutata, enne hooldamist, transportimist või keti või muude tarvikute vahetamist, ühendage see vooluvõrgust lahti.
16. Vähendage tahtmatu käivitamise ohtu – Enne tööriista vooluvõrku ühendamist veenduge, et lüliti on OFF (väljas) asendis.
17. Kasutage soovitatud tarvikuid – Soovitatud tarvikute kohta vaadake kasutusjuhendit. Vale tarvikute kasutamine võib põhjustada vigastusi.
18. Kontrollige kahjustatud osi – Enne iga kasutamist parandage või vahetage välja kõik kahjustatud kaitsmed või osad. Lisaks kontrollige liikuvate osade joondust, liikuvate osade kinnikiilumist, osade purunemist ja muid tingimusi, mis võivad tööriista tööd mõjutada.
19. Ärge kunagi jätke töötavat tööriista järelevalveta – Lülitage toide välja, eemaldades toitejuhtme otse pistikupesast. Ärge lahkuge saest enne, kui lõikevarras on täielikult seiskunud.
20. Vältige tahtmatut käivitamist – Ärge kandke kettsaagi sõrmega lülitil.
21. Ärge haarake sae ülesvõtmisel või hoidmisel paljastatud lõiketera või lõikeservi – Kui saagi ei kasutata, veenduge, et lõikevarras on kaitseümbrises.
22. Olge valvel – Jälgige, mida teete. Kasutage tervet mõistust. Ärge kasutage kettsaagi, kui olete väsinud.
23. Hoidke jõudeolevat tööriista siseruumides – Kui seadmeid ei kasutata, tuleb neid hoida siseruumides kuivas ja kõrges või lukustatud kohas, lastele kättesaamatus kohas.

Mõni tööriista kasutamisel tekkiv tolm ja praht võib sisaldada kemikaale, mis California osariigi andmetel põhjustavad vähki ja sünnidefekte või muud kahjulikku mõju reproduktiivsüsteemile. Mõned näited nendest kemikaalidest on:

• Kemikaalid väetistes
• Ühendid insektitsiidides, herbitsiidides ja pestitsiidides
• Arseen ja kroom keemiliselt töödeldud puidust

Teie risk nende kemikaalidega kokku puutuda on erinev ja sõltub sellest, kui sageli te seda tüüpi tööd teete. Kokkupuute vähendamiseks töötage hästi ventileeritud kohas ja kasutage heakskiidetud ohutusvarustust, näiteks tolmumaske, mis on spetsiaalselt ette nähtud mikroskoopiliste osakeste väljafiltreerimiseks.

California ettepanek 65:
See toode sisaldab kemikaale, mis California osariigi andmetel põhjustavad vähki, sünnidefekte või muud kahjulikku mõju reproduktiivsüsteemile.

Kettsae kasutamine ja hooldus

Hoidke kõik hoiatused ja juhised edaspidiseks kasutamiseks alles. Mõiste "elektritööriist" hoiatustes viitab teie elektrilisele kettsaele.

Enne elektritööriista reguleerimist, kontrollimist, hooldamist või puhastamist, tarvikute vahetamist või muude ohtlike olukordade tekkimist lülitage toitelüliti välja ja ühendage toiteallikas lahti. Kõik hooldustööd tuleb teha pärast seda, kui elektritööriista pöörlevad osad on täielikult seiskunud. Sellised ennetavad ohutusmeetmed vähendavad elektritööriista juhusliku käivitamise ohtu.

1. Ärge sundige elektritööriista. Kasutage oma rakenduse jaoks õiget elektritööriista. Õige elektritööriist töötab paremini väiksema tõenäosusega isikukahju või mehaaniliste kahjustustega, kui seda kasutatakse selleks ettenähtud kiirusel.
2. Ärge kasutage elektritööriista, kui lüliti ei lülita seda sisse ega välja. Iga elektritööriist, mida ei saa lülitiga juhtida, on ohtlik ja tuleb parandada.
3. Enne reguleerimist, tarvikute vahetamist või elektritööriista hoiustamist ühendage seade vooluvõrgust lahti. Sellised ennetavad ohutusmeetmed vähendavad elektritööriista juhusliku käivitamise ohtu.
4. Hoidke jõudeolevaid elektritööriistu siseruumides kuivas, lukustatud kohas, lastele kättesaamatus kohas. Ärge lubage kellelgi, kes pole elektritööriista või nende juhistega tuttav, masinale juurde pääseda. Elektritööriistad on väljaõppeta kasutajate käes ohtlikud.
5. Hoidke elektritööriistu hoolikalt, et tagada ohutu töö ja optimaalne jõudlus. Hoidke käepidemed kuivad, puhtad ning õli- ja rasvavabad. Kontrollige liikuvate osade valesti joondumist või takistusi, osade purunemist ja muid tingimusi, mis võivad elektritööriista tööd mõjutada. Kui leiate kahjustusi, laske elektritööriist enne kasutamist parandada. Paljud õnnetused on põhjustatud halvasti hooldatud elektritööriistadest.
6. Hoidke lõikeriistad teravad ja puhtad. Korralikult hooldatud teravate lõikeservadega lõikeriistad ei kiilu tõenäoliselt kinni ja neid on lihtsam juhtida.
7. Kasutage elektritööriista ja tarvikuid vastavalt nendele juhistele ning võtke kindlasti arvesse töötingimusi ja tehtavat tööd. Elektritööriista kasutamine muuks kui ettenähtud otstarbeks võib põhjustada ohtliku olukorra.
8. Liikuvad osad kujutavad endast riske. Hoidke oma nägu, juukseid, riideid, käsi ja jalgu kõigist liikuvatest osadest eemal. Enne elektritööriista kasutamist peavad kõik kaitsmed ja ohutusseadmed olema korralikult paigaldatud. Enne muude osade kui käepidemete ja lüliti puudutamist lülitage toide välja ja ühendage see lahti.

Elektriohutus

1. Selle elektrilise kettsae jaoks kasutatavatel vooluringidel või pistikupesadel peaks olema maandusrikke voolukatkesti (GFCI) kaitse. Saadaval on sisseehitatud GFCI-kaitsega pistikupesad, mida saab selle ohutusmeetme jaoks kasutada.
2. Veenduge, et vooluvõrgu pinge vastab seadme andmesildil toodule. Vale pinge kasutamine võib mootorit kahjustada ja kasutajat vigastada.
3. Elektrilöögi vältimiseks kasutage ainult välitingimustes kasutamiseks sobivat pikendusjuhet, näiteks SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A või SJTOW-A.

Enne kasutamist kontrollige, kas pikendusjuhe on heas seisukorras. Pikendusjuhtme kasutamisel veenduge, et kasutate piisavalt jämedat juhet, et kanda voolu, mida teie toode tarbib. Liiga peenike juhe põhjustab pingelanguse, mille tulemuseks on võimsuse kadu ja ülekuumenemine.

Elektrilöök võib põhjustada TÕSISEID VIGASTUSI või SURMA. Pange need hoiatused tähele: Ärge laske elektrilise kettsae ühelgi osal veega kokku puutuda, kui see töötab. Kui seade saab väljalülitatuna märjaks, pühkige see enne käivitamist kuivaks. Kasutage ainult UL-, CSA- või ETL-reitinguga pikendusjuhet välitingimustes kasutamiseks, näiteks Snow Joe® + Sun Joe® SJTW-A 14-gabariidiline 50-jalane pikendusjuhe valgustatud otsaga (mudel PJEXT50-B). Selle pikendusjuhtme veebist ostmiseks külastage veebisaiti sunjoe.com või tellimiseks telefoni teel helistage numbril 1-866-SNOWJOE (1-866-766-9563). Ärge kasutage pikendusjuhet, mis on pikem kui 100 jalga (30 m). Ärge puudutage seadet ega selle pistikut märgade kätega või vees seistes. Kummikute kandmine pakub teatavat kaitset. PIKENDUSJUHTME TABEL
Juhtme pikkus:	50 jalga (15 m)	100 jalga (30 m)
Min. traadi gabariit (A.W.G.):	14	12

4. Elektrilöögi ohu vähendamiseks on sellel seadmel polariseeritud pistik (st üks kontakt on teisest laiem). Kasutage seda seadet ainult polariseeritud UL-, CSA- või ETL-loendiga pikendusjuhtmega, mida soovitatakse välitingimustes kasutamiseks, näiteks Snow Joe^® + Sun Joe^® SJTW-A 14-gabariidiline 50-jalane pikendusjuhe valgustatud otsaga (mudel PJEXT50-B). Selle pikendusjuhtme veebist ostmiseks külastage veebisaiti sunjoe.com või tellimiseks telefoni teel helistage numbril 1-866-SNOWJOE (1-866-766-9563).

Seadme pistik sobib polariseeritud pikendusjuhtmesse ainult ühel viisil. Kui seadme pistik ei sobi täielikult pikendusjuhtmesse, keerake pistik ümber. Kui pistik ikka ei sobi, hankige õige polariseeritud pikendusjuhe. Polariseeritud pikendusjuhe nõuab polariseeritud seinakontakti kasutamist. Pikendusjuhtme pistik sobib polariseeritud seinakontakti ainult ühel viisil. Kui pistik ei sobi täielikult seinakontakti, keerake pistik ümber. Kui pistik ikka ei sobi, võtke ühendust kvalifitseeritud elektrikuga, et paigaldada õige seinakontakt. Ärge muutke seadme pistikut, pikendusjuhtme pistikupesa ega pikendusjuhtme pistikut mingil viisil.

5. Selleks, et seadme juhe ei eralduks töö ajal pikendusjuhtmest, kasutage sisseehitatud pikendusjuhtme kinnituskonksu ja/või tehke sõlm, nagu on näidatud tabelis 1.

6. Ärge kuritarvitage juhet. Ärge kunagi tõmmake kettsaagi juhtmest ega tõmmake juhet pistikupesast lahtiühendamiseks. Hoidke juhet eemal kuumusest, õlist ja teravatest servadest.

Topeltisolatsiooniga seadmed

Topeltisolatsiooniga seadmes on maanduse asemel kaks isolatsioonisüsteemi. Topeltisolatsiooniga seadmel ei ole maandusvahendeid ega tohiks seadmele lisada maandusvahendeid. Topeltisolatsiooniga seadme hooldamine nõuab äärmist hoolt ja süsteemi tundmist ning seda tohivad teha ainult kvalifitseeritud hooldustöötajad volitatud Snow Joe^® + Sun Joe^® edasimüüja juures. Topeltisolatsiooniga seadme varuosad peavad olema identsed asendatavate osadega. Topeltisolatsiooniga seade on märgistatud sõnadega "Double Insulation" ("Topeltisolatsioon") või "Double Insulated" ("Topeltisoleeritud"). Sümbol (ruut ruudu sees) võib olla ka seadmele märgitud.

TOPELTISOLATSIOON: MAANDUS EI OLE VAJALIK. HOOLDAMISEL KASUTAGE AINULT IDENTSEID VARUOSI.

See elektriline kettsaag on topeltisoleeritud, mis välistab vajaduse eraldi maandussüsteemi järele. Kasutage ainult identseid varuosi. Enne topeltisolatsiooniga seadmete hooldamist lugege juhiseid. Kasutage seda kettsaagi ainult selles juhendis kirjeldatud viisil.

Hooldus

• Laske oma elektritööriista hooldada kvalifitseeritud remonditöötajal volitatud Snow Joe^® + Sun Joe^® edasimüüja juures, kasutades ainult identseid varuosi, või helistage Snow Joe^® + Sun Joe^® klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563). See tagab elektritööriista ohutuse säilimise.

Kettsae ohutushoiatused

• Hoidke kõik kehaosad kettsae töötamise ajal saeketist eemal. Enne kettsae käivitamist veenduge, et saekett ei puutuks millegagi kokku. Hetkeline tähelepanematus kettsae kasutamisel võib põhjustada teie riiete või keha saeketiga takerdumise.
• Hoidke kettsaagi alati parema käega tagumisest käepidemest ja vasaku käega eesmisest käepidemest. Kettsae hoidmine vastupidises käeasendis suurendab kehavigastuste ohtu ja seda ei tohiks kunagi teha.
• Kandke kaitseprille ja kuulmiskaitset. Kui kasutate kettsaagi iga päev tavalistes tingimustes, võite kokku puutuda müratasemega 85 dB (A) või kõrgem. Soovitatav on täiendav kaitsevarustus pea, käte, jalgade ja jalgade jaoks. Piisav kaitseriietus vähendab kehavigastusi lendavate esemete või juhusliku kokkupuute tõttu saeketiga.
• Ärge kasutage kettsaagi puu otsas. Kettsae kasutamine puu otsas võib põhjustada kehavigastusi.
• Hoidke alati korralikku jalgealust ja kasutage kettsaagi ainult siis, kui seisate kindlal, turvalisel ja tasasel pinnal. Libedad või ebastabiilsed pinnad, nagu redelid, võivad põhjustada tasakaalu kaotuse või kettsae üle kontrolli kaotuse.
• Kui lõikate pinge all olevat oksa, olge tagasilöögi suhtes ettevaatlik. Kui puitkiududes olev pinge vabaneb, võib vedruga koormatud oks löögi operaatorile ja/või visata kettsae kontrolli alt välja.
• Olge äärmiselt ettevaatlik võsa ja noorte puude lõikamisel. Õhuke materjal võib saeketti kinni jääda ja teid poole tõmmata või tasakaalust välja viia.
• Kandke kettsaagi esikäepidemest, kui kettsaag on välja lülitatud ja kehast eemal. Kettsae transportimisel või hoiustamisel paigaldage alati lõikevarda ümbris. Kettsae õige käsitsemine vähendab juhusliku kokkupuute tõenäosust liikuva saeketiga.
• Järgige juhiseid määrimise, keti pingutamise ja tarvikute vahetamise kohta. Valesti pingutatud või halvasti määritud kett võib kas puruneda või suurendada tagasilöögi võimalust.
• Hoidke käepidemed kuivad, puhtad ning õli- ja rasvavabad. Rasvased ja õlised käepidemed on libedad ja võivad põhjustada kontrolli kaotuse.
• Lõigake ainult puitu. Ärge kasutage kettsaagi muul otstarbel. Näiteks ärge kasutage kettsaagi plastiku, müüritise või mittepuidust ehitusmaterjalide lõikamiseks. Kettsae kasutamine nendel valedel viisidel võib põhjustada tõsiseid kahjustusi teile ja teie tööriistale.

Tagasilöögi põhjused ja ennetamine

Tagasilöök võib tekkida, kui juhtplaadi ots või tipp puutub kokku esemega või kui puit sulgub ja pitsitab saeketti lõikes. Mõnel juhul võib otsakontakt põhjustada äkilise vastupidise reaktsiooni, lüües juhtplaadi üles ja tagasi operaatori suunas.

Saeketi pitsitamine juhtplaadi ülaosas võib juhtplaadi kiiresti tagasi operaatori suunas lükata.

Mõlemad reaktsioonid võivad põhjustada sae üle kontrolli kaotamise, mis võib põhjustada tõsiseid kehavigastusi. Ärge lootke ainult saele sisseehitatud ohutusseadmetele.

Kettsae kasutajana peaksite võtma mitmeid meetmeid, et teie lõiketööd oleksid õnnetuste ja vigastusteta.

Tagasilöök on tööriista väärkasutuse ja/või valede tööprotseduuride või -tingimuste tagajärg ning seda saab vältida, võttes asjakohaseid ettevaatusabinõusid, nagu allpool kirjeldatud:

• Hoidke kindlalt kinni (parem käsi tagumisel käepidemel ja vasak käsi eesmisel käepidemel, pöidlad ja sõrmed ümber vastavate käepidemete) ning asetage oma keha ja käed nii, et saaksite tagasilöögijõududele vastu seista. Tagasilöögijõude saab operaator kontrollida, kui võetakse asjakohaseid ettevaatusabinõusid. Ärge laske kettsaest lahti.
• Ärge sirutage üle ega lõigake üle õlakõrguse. See aitab vältida tahtmatut otsakontakti ja võimaldab paremini kontrollida kettsae ootamatutes olukordades.
• Kasutage ainult tootja poolt määratud asendusplaate ja -kette. Valed asendusplaadid ja -ketid võivad põhjustada keti purunemise ja/või tagasilöögi.
• Järgige tootja teritamis- ja hooldusjuhiseid saeketile. Sügavusmõõturi kõrguse vähendamine võib põhjustada suuremat tagasilööki.
• Järgige alati ohutusnõudeid ja järgige õigeid saagimistehnikaid.
• Tagage kettsae ohutu kandmine. Kui masinat tuleb käsitseda või transportida, peate:
  • lülitage mootor välja, oodake, kuni kett seiskub, ja aktiveerige ketipidur;
  • paigaldage juhtplaadi kate;
  • hoidke masinat käepidemete abil ja asetage plaat vastupidises suunas sellele, mida kasutati töö ajal.

Kui kasutate masina transportimiseks sõidukit, kinnitage see kindlalt ja asetage see nii, et see ei ohustaks ühtegi reisijat.

• • Enne esimest korda langetamist või laasimist veenduge, et:
  • olete saanud spetsiaalse väljaõppe seda tüüpi seadmete kasutamiseks;
  • olete hoolikalt läbi lugenud selles juhendis sisalduvad ohutusnõuded ja kasutusjuhendid;
  • harjutate esmalt maapinnal olevatel palkidel või saepukkidele kinnitatud palkidel, et tutvuda masina ja õigete lõikamistehnikatega.

Ohutusketi pidur

Tagasilöögi korral kasutage vasakut kätt, et rakendada ketipidur, liigutades ohutusketi piduri hoova asendisse 0 (joonis A). See peatab keti kohe.

Ketipiduri tööd tuleb kontrollida enne iga kasutamist.

Ketipiduri lähtestamiseks ühendage tööriist vooluvõrgust lahti ja lükake ketipidur tagasi (operaatori suunas) asendisse 1 (joonis A). Enne taaskäivitamist kontrollige uuesti keti pinget.

Kaitse keskkonnamõjude eest

1. Kandke sobivaid tööriideid. Kandke kaitseprille.
2. Kaitske oma elektritööriista niiskuse ja vihma eest. Niiskus ja vihm võivad põhjustada ohtlikke elektri- ja mootorikahjustusi.
3. Ärge kasutage elektritööriista aurude ja tuleohtlike vedelike läheduses.
4. Kasutage elektritööriista ainult kuivades tingimustes ja ümbritseva õhu temperatuuril 50-104°F (10-40°C).
5. Hoidke oma elektritööriista ainult kuivades kohtades, kus ümbritseva õhu temperatuur on 50-104°F (10-40°C). Kaitske elektritööriista niiskuse ja otsese päikesevalguse eest.

Ohutussümbolid

Järgnevas tabelis on kujutatud ja kirjeldatud ohutussümboleid, mis võivad sellel tootel esineda. Enne kokkupanemist ja kasutamist lugege läbi, mõistke ja järgige kõiki masinal olevaid juhiseid.

Symbols (Sümbolid)	Descriptions (Kirjeldused)	Symbols (Sümbolid)	Descriptions (Kirjeldused)
	READ THE OPERATOR'S MANUAL(S) – Enne kokkupanemist ja kasutamist lugege läbi, mõistke ja järgige kõiki kasutusjuhendis (kasutusjuhendites) olevaid juhiseid.		Hoidke kõrvalseisjad ja lapsed ohutus kauguses.
	SAFETY ALERT – Tähistab ettevaatusabinõu, hoiatust või ohtu.		WEAR EYE AND HEARING PROTECTION – Vigastuste eest kaitsmiseks kandke kõrvaklappe ja kaitseprille.
	Ärge jätke seadet vihma või niiskete tingimuste kätte.		Masina kasutamisel ja prahi käsitsemisel kandke kaitsekindaid ja libisemiskindlaid jalatseid.
	ROTATING BLADES – Hoidke käed ja jalad avadest eemal, kui saag töötab.		Lõikehammaste õige suund.
	Vältige juhtplaadi otsa kokkupuudet mis tahes esemega. Otsakontakt võib põhjustada juhtplaadi järsku üles ja taha liikumist, mis võib põhjustada kasutajale tõsiseid vigastusi.		Kettsae kasutamisel tuleb alati kasutada kahte kätt.
	SWITCH OFF! (Lülitage välja!) Enne puhastamist või hoolduskontrollide tegemist eemaldage pistik pistikupesast.		SWITCH OFF! (Lülitage välja!) Kui juhe on kahjustatud või katki, eemaldage pistik kohe pistikupesast.
	Pöörlev osa jätkab pöörlemist mitu sekundit pärast masina väljalülitamist.		Topeltisolatsioon.

Teage oma elektrilist kettsaagi

Enne elektrilise kettsae kasutamist lugege hoolikalt läbi kasutusjuhend ja ohutusreeglid. Võrrelge allolevat illustratsiooni tegeliku seadmega, et tutvuda erinevate juhtnuppude ja reguleerimisvõimaluste asukohaga. Hoidke see juhend edaspidiseks kasutamiseks alles.

1. Appliance cord (Seadme juhe)
2. Rear handle (Tagumine käepide)
3. Oil tank cap (Õlipaagi kork)
4. Front handle (Eesmine käepide)
5. Safety chain brake lever (Ohutusketi pidurihoob)
6. 16 in. cutting chain (16-tolline lõikekett)
7. Guide bar nose sprocket (Juhtplaadi nina hammasratas)
8. 16 in. chain guide bar (16-tolline keti juhtplaat)
9. End cover nut with decorative cap (Otsakaane mutter dekoratiivse kattega)
10. Chain/sprocket end cover (Keti/hammasratta otsakate)
11. Oil level indicator window (Õlitaseme indikaatori aken)
12. Trigger switch (Käivitilüliti)
13. Safety lock button (Ohutuslukustusnupp)
14. Extension cord restraint hook (Pikendusjuhtme kinnituskonks)
15. Cutting bar sheath (Lõikeplaadi kate)

Tehnilised andmed

Nimipinge 120V ~ 60 Hz

Mootor 14A

Tühikäigukiirus 8000 p/min

Plaadi/keti pikkus 16 tolli (40,6 cm)

Maksimaalne lõikepaksus 15,5 tolli (39,4 cm)
Soovitatav: 14,5 tolli (36,6 cm)

Õlipaagi maht 3 fl oz (90 ml)

Keti kiirus 44,2 jalga/s (13,5 m/s)

Netokaal 10,6 naela (4,8 kg)

Lahtipakkimine

Karbi sisu

• Elektriline kettsaag
• 16 tolli (40,6 cm) lõikekett
• 16 tolli (40,6 cm) juhtplaat
• Kahe otsaga kuuskantvõti/kruvikeeraja
• Lõikeplaadi kate
• Juhend koos registreerimiskaardiga

1. Eemaldage kettsaag ettevaatlikult ja kontrollige, kas kõik ülaltoodud esemed on olemas.
2. Kontrollige toodet hoolikalt, et veenduda, et saatmise ajal ei tekkinud purunemisi ega kahjustusi. Kui leiate kahjustatud või puuduvaid osi, ÄRGE tagastage seadet poodi. Helistage Snow Joe^® + Sun Joe^® klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563).

MÄRKUS: Ärge visake saatmiskarpi ja pakkematerjali ära enne, kui olete valmis oma uut elektrilist kettsaagi kasutama. Pakend on valmistatud taaskasutatavatest materjalidest. Kõrvaldage need materjalid nõuetekohaselt vastavalt kohalikele eeskirjadele.

Seadmed ja pakkematerjal ei ole mänguasjad. Ärge laske lastel mängida kilekottide, fooliumide või väikeste osadega. Neid esemeid saab alla neelata ja need võivad põhjustada lämbumisohtu!

Kokkupanek

Plaadi ja keti käsitsemisel kandke alati vastupidavaid kindaid. Paigaldage plaat ja kett väga hoolikalt, et mitte kahjustada masina ohutust ja tõhusust. Kahtluse korral võtke ühendust volitatud Snow Joe^® + Sun Joe^® edasimüüjaga või helistage Snow Joe^® + Sun Joe^® klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563).

Lahtipakkimine ja kokkupanek tuleks lõpule viia tasasel ja stabiilsel pinnal, kus on piisavalt ruumi masina ja selle pakendi liigutamiseks.

Ärge kunagi käivitage mootorit enne juhtplaadi, keti ja otsakaane paigaldamist. Kui kõik need osad pole paigas, võib sidur/hammasratas ära lennata või plahvatada, mis võib kasutajale põhjustada potentsiaalselt tõsiseid vigastusi.

Tõsiste kehavigastuste vältimiseks lugege läbi ja mõistke kõiki antud ohutusjuhiseid.

Enne mis tahes hooldustööde tegemist veenduge, et tööriist on vooluvõrgust lahti ühendatud. Selle hoiatuse eiramine võib põhjustada tõsiseid kehavigastusi.

Juhtplaadi ja keti paigaldamine

Vajalikud tööriistad ja tarvikud:

• Kahe otsaga kuuskantvõti/kruvikeeraja (kaasas)
• Vastupidavad töökinnad

MÄRKUS: Juhtplaadi ja keti vahetamisel kasutage ainult identseid varuosi. Enne paigaldamise jätkamist veenduge, et kettsaag on vooluvõrgust lahti ühendatud.

1. Kasutades kaasasolevat lameda otsaga kruvikeerajat, eemaldage keti/hammasratta otsakaane küljest otsakaane mutri kork, et paljastada otsakaane mutter (joonis 1).
2. Kasutades kaasasolevat kuuskantvõtit, keerake otsakaane mutter lahti ja eemaldage keti/hammasratta otsakate (joonis 1).

3. Asetage uus saekett silmusena välja ja sirgendage kõik keerdud. HAMMASTE TERAV KÜLG PEAB OLEMA SINUST EEMALE JA JUHTPLAADIL NÄIDATUD KETI PÖÖRDUMISSUUNAS. Kui hambad on tagurpidi, pöörake silmus ümber (joonis 2).

4. Alustades otsast, paigaldage keti veolülid plaadi soonesse, jättes plaadi taha silmuse. Kett sobib lõdvalt, kuni see on hammasrattale asetatud (joonis 3).

   MÄRKUS: Veenduge keti suunas. Kui kett on paigaldatud tagurpidi, vibreerib saag ebanormaalselt ja ei lõika.
5. Hoidke ketti plaadil paigal ja asetage silmus ümber hammasratta. Asetage plaat tihedalt vastu paigalduspinda nii, et plaadi naastud oleksid plaadi pikas pesas ja reguleerimistihvt oleks keti pingutustihvti augus (joonis 4).

   MÄRKUS: Kui reguleerimistihvt ei ulatu keti pingutustihvti auku, keerake keti pingutuskruvi vastupäeva, kuni tihvti auk on reguleerimistihvtiga joondatud (joonis 5).
6. Hoides plaati ja ketti tihedalt vastu paigalduspinda, reguleerige keti pinget vastavalt vajadusele, reguleerides keti pingutuskruvi kaasasoleva lameda otsaga kruvikeerajaga. Keti pingutamiseks keerake keti pingutuskruvi päripäeva või keti lõdvendamiseks vastupäeva (joonis 5).

7. Asetage keti/hammasratta otsakate tagasi, sisestades esmalt tagumise sak tagumisse saki pessa ja asetades katte plaadi otsa kohale. Pingutage otsakaane mutter käsitsi; jätke plaat piisavalt lõdvaks, et seda pingutuse reguleerimiseks veidi liigutada (joonis 6).

8. Eemaldage ketilt kogu lõtk, keerates keti pingutuskruvi päripäeva, kuni kett istub tihedalt vastu plaati ja veolülid on plaadi soones (joonis 7).

MÄRKUS: Kett on õigesti pingutatud, kui juhtplaadi alumisel küljel ei ole lõtku; kett on tihe, kuid seda saab käsitsi pöörata ilma kinnikiilumiseta. Lisateavet keti pingutamise kohta leiate hooldusosast.

9. Pingutage otsakaane mutter kuuskantvõtmega täielikult (joonis 6), seejärel asetage otsakaane mutri kork tagasi, et kinnitada keti/hammasratta otsakate.

MÄRKUS: Kui kett on liiga pingul, ei pöörle see. Lõdvendage otsakaane mutrit veidi ja keerake keti pingutit 1/4 pööret vastupäeva. Tõstke juhtplaadi ots üles ja pingutage otsakaane mutter uuesti. Veenduge, et ketti saab käsitsi pöörata ilma kinnikiilumiseta.

MÄRKUS: Uus kett kipub venima; kontrollige keti pinget sageli ja reguleerige pinget vastavalt vajadusele.

Plaadi ja keti vahetamine

1. Ühendage kettsaag vooluvõrgust lahti.
2. Kasutades kahe otsaga kuuskantvõtit/kruvikeerajat, eemaldage otsakaane mutri kork ja seejärel keerake otsakaane mutter lahti, et eemaldada keti/hammasratta ots (joonis 1).
3. Eemaldage lõikeplaat ja kett paigalduspinnalt (joonis 8).

4. Eemaldage vana kett plaadilt.
5. Uue saeketi õigeks paigaldamiseks ja paigaldamiseks järgige jaotise "Juhtplaadi ja keti paigaldamine" samme 3 kuni 9.

Tööks valmistumine

Masina kontrollimine

Enne masina kontrollimist, reguleerimist, parandamist või hooldamist veenduge, et seade ei ole ühendatud toiteallikaga.

Enne töö alustamist palun:

• Kontrollige, kas kõik masina ja juhtplaadi kruvid on tihedalt kinni;
• Kontrollige, kas kett on õigesti pingutatud, korralikult teritatud ja kas sellel pole kahjustusi;
• Kontrollige, kas käepidemed ja kaitseseadised on puhtad ja kuivad, korrektselt paigaldatud ja kindlalt masina külge kinnitatud;
• Kontrollige, kas ketipidur töötab tõhusalt;
• Kontrollige, kas päästiku lüliti ja turvanupp liiguvad vabalt ilma liigse jõuta ning naasevad automaatselt ja kiiresti tagasi oma neutraalasendisse;
• Kontrollige, kas päästiku lüliti jääb lukustatuks, kuni turvanupp on alla vajutatud;
• Veenduge, et jahutusõhuavad ei oleks saepuru või prahiga ummistunud;
• Kontrollige, kas keti õlitase ei ole alla "MIN" (minimaalse) taseme märgi; vajadusel lisage õli kuni 1 cm kaugusele täiteava servast.

MÄRKUS: Enne kettsae kasutamist peate ketiõli paagi täitma saeplaadi ja keti õliga.

Keti pinge reguleerimine

Enne masina kontrollimist, reguleerimist, parandamist või hooldamist veenduge, et tööriist on toiteallikast lahti ühendatud.

Kett jätkab pöörlemist mitu sekundit pärast tööriista väljalülitamist.

1. Lõdvendage otsakaane mutrit, kuni see on käega kinni. Kasutage lameda otsaga kruvikeerajat, et keerata keti pingutuskruvi päripäeva, et ketti pingutada. Külm kett on õigesti pingutatud, kui juhtplaadi alaküljel pole lõtku; kett on tihedalt kinni, kuid seda saab käsitsi pöörata ilma sidumiseta (joonis 9).


2. Pinge on õige, kui keti veolülid ei libise keti juhtsoorest välja, kui ketti plaadi keskelt üles tõmmatakse (joonis 10).


Keti määrdeaine

Keti määrimata jätmine kahjustab ketti ja saeplaati. Kasutage kvaliteetset saeplaadi ja keti õli või, kui see pole saadaval, võib asendada kasutamata SAE 30 mootoriõliga. Üks minut kasutamist kulutab umbes 0,2 fl untsi (6 ml) õli.

MÄRKUS: On normaalne, et õli immitseb saest, kui seda ei kasutata. Lekke vältimiseks tühjendage õlipaak pärast iga kasutamist. Kui seadet hoitakse pikka aega (3 kuud või kauem), veenduge, et kett on kergelt määritud. See hoiab ära rooste keti ja saeplaadi ketirattal.

Ärge kasutage kettsaagi koos mis tahes lisaseadme või kinnitusega. Selline kasutamine võib olla ohtlik.

Kasutamine

Masina käivitamine

Enne kettsae käivitamist eemaldage õlipaagi kork ja lisage saeplaadi ja keti õli kuni õlitaseme aknani (joonis 11). Üks minut kasutamist kulutab umbes 0,2 fl untsi (6 ml) õli. Täitke, kui õlitase langeb 1/4 paagini.

MÄRKUS: Teie elektriline kettsaag on varustatud automaatse õlipumbaga saeplaadi ja keti õlitamiseks. Peate lisama saeplaadi ja keti õli, vastasel juhul tekib teie kettsael rike.

1. Ühendage elektriline kettsaag töötava 120 V pistikupesaga, kasutades tugevat välistingimustes kasutatavat pikendusjuhet, näiteks Snow Joe ® + Sun Joe ® SJTW-A 14-gauge 50-foot (15,24 meetrit) pikendusjuhet valgustatud otsaga (mudel PJEXT50-B). Külastage sunjoe.com, et tellida veebist, või helistage 1-866-SNOWJOE (1-866-766-9563), et tellida telefoni teel.

2. Tehke toitejuhtmesse silmus ja lükake see läbi käepideme augu ja ümber juhtme kinnituskonksu (joonis 12), seejärel ühendage pikendusjuhe seadme juhtme külge.

3. Veenduge, et juhtplaat ei puutuks maad ega mõnda muud eset.
4. Hoidke kettsaagi mõlema käega kindlalt kinni.
5. Tööriista sisselülitamiseks vajutage ja hoidke pöidlaga all turvalukustusnuppu ning seejärel pigistage sõrmedega päästikut. Kui tööriist töötab, võite turvalukustusnupu vabastada (joonis 13).

6. Tööriista väljalülitamiseks vabastage päästiku lüliti (joonis 13).

MÄRKUS: Ärge vajutage päästiku lülitit enne, kui olete valmis lõikama.

Kasutusnipid

Teie ja teiste ohutuse tagamiseks:

1. Ärge kasutage masinat enne, kui olete juhiseid hoolikalt lugenud. Tutvuge juhtnuppude ja masina õige kasutamisega. Õppige, kuidas masinat kiiresti peatada.
2. Pidage meeles, et operaator või kasutaja vastutab õnnetuste või ohtude eest, mis juhtuvad teiste inimeste või nende varaga.
3. Masina kasutamisel kandke alati sobivat riietust. Kandke vibratsioonivastaseid kindaid ja muid isikukaitsevahendeid.

MÄRKUS: Kõik ülalmainitud ettevaatusabinõud ei taga siiski teatud riskide vältimist – nt Raynaud' sündroom või karpaalkanali sündroom. Seetõttu on soovitatav operaatoritel, kes kasutavad seda masinat pikema aja jooksul, regulaarselt oma käsi ja sõrmi kontrollida. Kui peaks ilmnema mõni ülalmainitud sümptomitest, võtke viivitamatult ühendust arstiga.

4. Töötage ainult päevavalguses või hea kunstliku valguse korral.
5. Olge eriti ettevaatlik metallist aedade läheduses töötamisel.
6. Hoiduge, et te ei lööks saelatti tugevasti vastu võõrkehi või keti liikumisest põhjustatud lendavaid esemeid.
7. Ärge kasutage kettsaagi puu otsas, redelil või tellingutel. See on äärmiselt ohtlik.
8. Olge äärmiselt ettevaatlik väikeste põõsaste, noorte puude või pinge all olevate okste lõikamisel, sest õhuke ja pingul materjal võib sae kinni püüda ja teid poole lennata, teid tasakaalust välja viia või tagasi põrgata.
9. Ärge lõigake liaane ja/või väikseid alustaimi.
10. Enne seadme käivitamist veenduge, et kettsaag ei puutuks kokku ühegi esemega.

Kett liigub ka pärast sae väljalülitamist. Ärge kasutage niisketes tingimustes.

Pidage alati meeles, et valesti kasutatud kettsaag võib kahjustada või häirida teisi ning avaldada tõsist mõju keskkonnale.

Et austada inimesi ja keskkonda:

• Vältige masina kasutamist keskkondades või kellaaegadel, kui see võib teisi häirida.
• Järgige hoolikalt kohalikke eeskirju ja sätteid jäätmematerjalide kõrvaldamise kohta pärast saagimist.
• Järgige hoolikalt kohalikke eeskirju ja sätteid õlide, kahjustatud osade või muude elementide kõrvaldamise kohta, millel on tugev mõju keskkonnale.
• Teatud kogus keti määrdeõli paisatakse masina töötamise ajal keskkonda, seega kasutage ainult biolagunevaid õlisid, mis on spetsiaalselt selleks otstarbeks valmistatud.
• Tuleohu vältimiseks ärge jätke masinat kuuma mootoriga lehtedele või kuivale rohule.

Masina kasutamine langetamiseks ja laasimiseks nõuab spetsiaalset koolitust.

Pikaajaline vibratsioonile kokkupuude võib põhjustada vigastusi ja neurovaskulaarseid häireid (nimetatakse ka "Raynaud' sündroomiks" või "valgeks käeks"), eriti inimestele, kes põevad vereringehäireid. Sümptomid võivad mõjutada käsi, randmeid ja sõrmi ning avalduda tundlikkuse kaotuse, tuimuse, sügeluse, valu ja naha värvuse muutuse või nähtavate muutustena. Neid mõjusid võivad süvendada madal ümbritseva õhu temperatuur ja/või käepidemete liiga tugev kinnihoidmine. Kui sümptomid ilmnevad, tuleb masina kasutamise aega vähendada ja konsulteerida arstiga.

Kontrollid töö ajal

• Keti pingsuse kontrollimine
  Kett kipub töötamise ajal järk-järgult venima, seega peate selle pingsust sageli kontrollima.

Esimesel kasutusperioodil (või pärast keti vahetamist) tuleb keti pingsust kontrollida sagedamini, kuna kett settib.

Ärge kunagi töötage lahtise ketiga, kuna see võib olla ohtlik, kui kett libiseb oma juhtsoontest välja.

Keti pingsuse reguleerimiseks järgige juhiseid jaotises "Keti pingsuse reguleerimine".

• Õli pealevoolu kontrollimine

Ärge kunagi kasutage masinat ilma määrimiseta! Õlitaset paagis saate kontrollida läbi läbipaistva mõõturi. Veenduge, et täidate õlipaagi iga kord, kui masinat kasutate. Parimate tulemuste saavutamiseks kasutage ainult kvaliteetset saelati ja ketiõli, mis on spetsiaalselt kettsaagide jaoks mõeldud.

Veenduge, et saelatt ja kett on õli pealevoolu kontrollimisel paigas.

Käivitage mootor ja kontrollige, kas ketiõli pealevool on nagu allpool näidatud (joonis 14).

Õige lõikeasend

1. Kaal peaks olema tasakaalus mõlema jalaga kindlal pinnal.
2. Hoidke oma vasakut kätt ja küünarnukki lukustatuna "sirge käe" asendis, et taluda tagasilöögi jõudu (joonis 15).

3. Teie keha on alati ketijoone vasakul küljel.

Põhilised lõikamisprotseduurid

1. Väikesed puud, mille läbimõõt on kuni 6 – 7 tolli, lõigatakse tavaliselt ühe lõikega. Sisselõiked määravad puu langemise suuna.

Kui puu hakkab langema vales suunas või kui saag jäi langemise ajal kinni või takerdus, jätke saag maha ja päästke ennast.

Vaadake perioodiliselt tagalõike ajal puu tippu, et veenduda, kas puu langeb soovitud suunas.

2. Harjutage mõne väikese palgi lõikamist, kasutades järgmisi tehnikaid, et saada sae kasutamise tunnet enne suurema saagimistöö alustamist.
3. Võtke õige asend puidu ees, kui saag on välja lülitatud.
4. Pigistage päästikut ja laske ketil enne lõikesse sisenemist täiskiirusel kiirendada.
5. Hoidke saagi mõlema käega kindlalt. Hoidke alati oma vasakut kätt eesmisel käepidemel ja paremat kätt tagumisel käepidemel, nii et teie keha oleks ketijoone vasakul küljel.
6. Hoidke seadet kogu lõikamise aja jooksul töös, säilitades ühtlase kiiruse.
7. Laske ketil teie eest lõigata; avaldage ainult kerget allapoole suunatud survet. Kui te lõiget jõuga teete, võib see kahjustada saelatti, ketti või seadet.
8. Ärge avaldage saele lõike lõpus survet.
9. Lõigake alati mõlema jalaga kindlal pinnal, et vältida tasakaalu kaotamist.
10. Ärge lõigake kõrgemal kui rinna kõrgus, kuna kõrgemal hoitavat saagi on tagasilöögi jõu vastu raske kontrollida.

Lõikamistehnikad

Enne esimest korda langetamist või laasimist harjutage palkide saagimist maapinnal või saepukkidel, et saaksite masinaga ja sobivaimate saagimistehnikatega tuttavaks.

Puu langetamisel hoidke kõik lõikealast ohutus kauguses. Langetustööde ajal peaks ohutuim kaugus olema vähemalt kaks korda suurem kui langetusalal olevate suurimate puude kõrgus. Kui puu puutub kokku elektriliiniga, tuleb sellest viivitamatult teavitada energiaettevõtet.

Saagimisel hoidke masinat alati mõlema käega.

Kui kett saagimise ajal seiskub, seiskake mootor kohe. Olge teadlik tagasilöögist, mis võib tekkida, kui latt puutub kokku takistusega.

• Puu langetamine

1. Kui kaks või enam inimest teevad samaaegselt järkamist ja langetamist, peaks langetustöö olema järkamistööst eraldatud vähemalt kaks korda langetatava puu kõrgusega. Puid ei tohiks langetada viisil, mis ohustaks kedagi, tabaks elektriliini või põhjustaks varalist kahju.

Kontrollige puud kahjustatud või surnud okste suhtes, mis võivad langetamise ajal teid tabada.

2. Kettsae operaator peaks viibima maapinna ülemisel küljel, kuna puu tõenäoliselt veereb või libiseb pärast langetamist allamäge.
3. Enne lõikamise alustamist tuleks planeerida ja vajadusel puhastada põgenemistee. Põgenemistee peaks kulgema tagasi ja diagonaalselt eeldatava langemissuuna taha, nagu on näidatud (joonis 16).

4. Enne langetamise alustamist kaaluge puu loomulikku kallet, suuremate okste asukohta ja tuule suunda, et aidata teil hinnata, kuhu puu langeb.

Ärge langetage puid tugeva tuule või tugeva sademe ajal. Oodake lõikamisega, kuni oht on möödas.

Ärge langetage puid, millel on äärmuslik kalle, või suuri puid, millel on mädanenud oksad, lahtine koor või õõnsad tüved. Laske need puud rasketehnika abil alla lükata või lohistada ja seejärel tükeldada.

5. Eemaldage puult mustus, kivid, lahtine koor, naelad, klambrid ja traat.

• Sälgu alalõige
  Tehke sälguks 1/3 puu läbimõõdust, langemissuunaga risti, nagu on näidatud (joonis 17).


Tehke kõigepealt alumine horisontaalne sälklõige.

See aitab vältida saeketi või juhtplaadi kinnikiilumist teise sälgu tegemisel.

• Langetamise tagalõige

1. Tehke langetamise tagalõige vähemalt 2 tolli (50 mm) kõrgemal kui horisontaalne sälklõige, nagu on näidatud (joonis 17). Hoidke langetamise tagalõige paralleelselt horisontaalse sälklõikega. Asetage langetamise tagalõige strateegiliselt nii, et piisavalt puitu jääks hinge eest hoolitsema. Hingepuit takistab puu väänamist ja vales suunas kukkumist. Ärge lõigake läbi hinge.
2. Kui langetamine jõuab hinge lähedale, peaks puu hakkama kukkuma. Kui on mingi võimalus, et puu ei pruugi langeda soovitud suunas või võib tagasi kiikuda ja saeketi kinni kiiluda, lõpetage lõikamine enne langetamise tagalõike lõpetamist ja kasutage puidust, plastist või alumiiniumist kiile, et lõiget avada ja puu soovitud langemissuunas maha lasta.
3. Kui puu hakkab kukkuma, eemaldage kettsaag lõikest, seiskake mootor, pange kettsaag maha ja kasutage seejärel planeeritud taganemisteed. Olge valvel ülevalt langevate okste suhtes ja jälgige oma jalgealust.

• Puu laasimine
  Laasimine on protsess, mille käigus eemaldatakse langenud puult oksad. Laasimisel jätke suuremad alumised oksad, et toetada palk maapinnast eemale. Eemaldage väikesed oksad ühe lõikega, nagu on näidatud (joonis 18). Pingel olevad oksad tuleks lõigata alt üles, et vältida kettsae kinnikiilumist.


Pöörake erilist tähelepanu sellele, kus oksad maapinnal lebavad, ja teadvustage järgmisi riske:

1. oksad võivad olla pinge all;
2. suund, kuhu oks lõikamise ajal langeb, võib erineda sellest, mida te ootasite;
3. puu võib pärast oksa lõikamist olla ebastabiilne.

• Palu järkamine
  Järkamine on protsess, mille käigus palk lõigatakse pikkusteks. Oluline on veenduda, et teie jalgealune on kindel ja teie kaal on mõlemale jalale ühtlaselt jaotunud. Võimaluse korral tuleks palk tõsta ja toetada okste, palkide või kiilude abil. Lihtsaks lõikamiseks järgige neid lihtsaid juhiseid:

1. Kui palk on toetatud kogu pikkuses, nagu on näidatud (joonis 19A), lõigatakse seda ülevalt (ülejärkamine).

2. Kui palk on toetatud ühest otsast (joonis 19B), lõigake 1/3 läbimõõdust altpoolt (alalõige). Seejärel tehke viimistluslõige ülejärkamisega, et kohtuda esimese lõikega.

3. Kui palk on toetatud mõlemast otsast (joonis 19C), lõigake 1/3 läbimõõdust ülevalt (ülejärkamine). Seejärel tehke viimistluslõige alalõikega alumised 2/3, et kohtuda esimese lõikega.

4. Palki on lihtsam saagida naelutatava põrkerauda abil (joonis 19D).

• Kaevake naelutatav põrkeraud palki ja kasutage seda pöördepunktina. Lõigake kaarekujulise liigutusega, et latt tungiks puitu.
• Vajadusel korrake mitu korda, muutes punkti, kuhu naelutatava põrkerauda asetate.
• Nõlval järkamisel seiske alati palgi ülemisel küljel (joonis 20). Palki läbilõikamisel säilitage kontroll, vabastades lõikamisrõhu lõike lõpu lähedal, lõdvendamata oma haaret kettsae käepidemetest. Ärge laske ketil maapinnaga kokku puutuda.


Pärast lõike lõpetamist oodake, kuni saekett seiskub, enne kui kettsae liigutate. Enne puult puule liikumist seiskake alati mootor.

Toimingute lõpetamine

Kui olete oma töö lõpetanud:

• Lülitage mootor välja ja eemaldage seade vooluvõrgust.
• Oodake, kuni kett seiskub, ja laske masinal jahtuda.
• Eemaldage ketilt kõik saepuru või õlijäägid.
• Kui on liigset mustust või vaigu kogunemist, võtke kett lahti ja asetage see sobiva puhastusvahendiga anumasse. Seejärel loputage seda puhta veega ja töödelge seda sobiva korrosioonivastase spreiga, enne kui selle masinale tagasi panete.
• Enne hoiule panemist paigaldage lõikeplaadi ümbris plaadile.

Enne kettsae hoiustamist mis tahes suletud ruumis laske mootoril täielikult jahtuda.

Tuleohu vähendamiseks puhastage masin põhjalikult, et eemaldada saepuru, oksi, lehti või liigne rasv. Ärge kunagi jätke lõigatud prahti sisaldavaid konteinereid hoiualale.

Hooldus

Kõigi käesolevas juhendis ettenägemata hooldustööde jaoks võtke palun ühendust volitatud Snow Joe^® + Sun Joe^® edasimüüjaga või helistage Snow Joe^® + Sun Joe^® klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563). Igasugune operatsioon, mida tehakse volitamata teeninduskeskuses või kvalifitseerimata personali poolt, muudab garantii täielikult kehtetuks.

Teie ja teiste ohutuse tagamiseks:

• Korralik hooldus on oluline, et säilitada masina algne efektiivsus ja ohutus aja jooksul.
• Hoidke kõik mutrid, poldid ja kruvid pingul, et seade oleks kindlasti ohutus töökorras.
• Ärge kunagi kasutage masinat kulunud või kahjustatud osadega.

Kahjustatud osad tuleb välja vahetada ja mitte kunagi parandada.

• Kasutage ainult originaalseid Snow Joe^® + Sun Joe^® varuosi. Osad, mis ei ole sama kvaliteediga, võivad seadet tõsiselt kahjustada, ohutust ohustada ja garantii kehtetuks muuta.

Enne elektrilise kettsae reguleerimist, hooldamist või parandamist eemaldage seade alati vooluvõrgust.

• Varda ja keti käsitsemisel kasutage kaitsekindaid.
• Hoidke kaitsev lõikevarda ümbris peal, välja arvatud juhul, kui sekkute otse varda või ketti.
• Ärge kunagi kõrvaldage õlisid või muid saastavaid materjale volitamata kohtades.

Mootori jahutus

Mootori ülekuumenemise ja kahjustuste vältimiseks hoidke jahutusõhuavad alati puhtad ning saepurust ja prahist vabad.

Keti pingsus

Kontrollige keti pingsust enne sae kasutamist, kui kett on külm. Külma keti õige pingsus on siis, kui juhtvarda alaküljel ei ole lõtku; kett on tihedalt kinni, kuid saate seda käsitsi pöörata ilma sidumata.

Sae normaalse töö ajal keti temperatuur tõuseb. Korrektselt pingutatud sooja keti veolülid rippuvad umbes 0,050 tolli (1,25 mm) vardasoone kohal (joonis 21). Olge teadlik, et soojalt pingutatud kett võib jahtumisel olla liiga pingul. Kontrollige "külma pingsust" enne järgmist kasutamist. Ketti tuleb uuesti pingutada alati, kui veolülide lamedad osad rippuvad vardasoone kohal (joonis 21).

MÄRKUS: Uus kett kipub venima. Kontrollige keti pingsust sageli ja pingutage vastavalt vajadusele.

Mutrid ja kruvid

Kontrollige perioodiliselt, kas kõik mutrid ja kruvid on kindlalt kinni keeratud ning käepidemed on tihedalt kinnitatud.

Keti teritamine

Selleks, et kettsaag töötaks ohutult ja tõhusalt, on oluline, et lõikekomponendid oleksid hästi teritatud. On väga soovitatav kett välja vahetada, kui see kaotab oma võime puhtalt ja ohutult lõigata. Siiski on võimalik olemasolevat ketti teritada, kui teritamine on hoolikalt teostatud. Igasugune töö keti ja vardaga nõuab spetsiifilisi kogemusi ja spetsiaalseid tööriistu. Ohutuse tagamiseks soovitame teil võtta ühendust volitatud Snow Joe^® + Sun Joe^® edasimüüjaga või helistada Snow Joe^® + Sun Joe^® klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563).

Teritamine on vajalik, kui:

• Saepuru näeb välja nagu tolm.
• Lõikamine muutub raskemaks.
• Lõige ei ole sirge.
• Vibratsioonid suurenevad.

Volitatud teeninduskeskus teritab ketti õigete tööriistade abil, et tagada minimaalne materjali eemaldamine ja ühtlane teravus kõigil lõikeservadel.

Kui teritate ketti ise, kasutage spetsiaalseid ümara ristlõikega viile, mille läbimõõt sõltub keti tüübist (vt "Keti hooldustabel"). Lõikeservade kahjustamise vältimiseks on vaja teatud oskusi ja kogemusi.

Teritage ketti järgmiselt (joonis 22):

• Kinnitage varras kindlalt, koos paigaldatud ketiga, sobivasse kruustangidesse.
• Pingutage ketti, kui see on lahti.
• Paigaldage viil juhikusse ja seejärel sisestage see hambasse konstantse nurga all lõikeservast.
• Teritage edasi-tagasi liigutusega paar korda ja korrake seda kõigil lõikeservadel, mis on suunatud samas suunas (paremale või vasakule).
• Keti edasiliikumiseks kasutage kruvikeerajat.
• Pöörake varras kruustangides ümber ja korrake kõigil teistel lõikeservadel.
• Kontrollige, kas sügavuse piiraja hammas ei ulatu kaugemale kui kontrolltööriist ja viilige kõik väljaulatuvad osad lameda viiliga, ümardades servad (joonis 22).
• Pärast teritamist eemaldage kõik viilimise ja tolmu jäljed ning määrige kett õlivannis. Vahetage kett välja alati, kui:
  • lõikeservade pikkus väheneb 5 mm või vähem;
  • lülide ja neetide vahel on liiga palju lõtku.

Juhtvarda hooldus

Kui juhtvardal on kulumise märke, pöörake see sael ümber, et jaotada kulumist maksimaalse varda eluea saavutamiseks. Varda rööbaste sulestumine või jämedus on varda kulumise normaalne protsess. Sellised vead tuleks viiliga siluda niipea, kui need tekivad.

Vahetage varras välja, kui esineb mõni järgmistest vigadest:

• kulumine varda rööbaste sees, mis võimaldab ketil külili üle kukkuda
• painutatud juhtvarras
• mõranenud või purunenud rööpad
• laiali läinud rööpad

Pöörake saag ümber, kontrollige juhtvarda alakülge ja veenduge, et määrdeavad ja keti soon on vabad lisanditest.

Saate osta varuosi oma Sun Joe^® Saw Joe SWJ700E elektrilisele kettsaele, tellides veebist aadressil sunjoe.com või telefonitsi tellimiseks võtke ühendust Snow Joe^® + Sun Joe^® klienditeenindusega numbril 1-866-SNOWJOE (1-866-766-9563).

Keti hammasratas

Kontrollige regulaarselt hammasratta seisukorda ja vahetage see välja, kui kulumine ületab 0,5 mm (joonis 23).

Ärge paigaldage uut ketti kulunud hammasrattaga või vastupidi.

Ladustamine

Pärast iga töösessiooni puhastage masin põhjalikult, et eemaldada kogu tolm ja praht, ning libistage varda ümbris üle lõikevarda. Parandage või vahetage välja kõik seadme defektsed osad.

Hoidke masinat kuivas, lukustatud kohas lastele kättesaamatus kohas.

Tugi

Kui teie Sun Joe^® Saw Joe SWJ700E elektriline kettsaag vajab teenindust või hooldust, helistage abi saamiseks numbril 1-866-SNOWJOE (1-866-766-9563).

Mudeli- ja seerianumbrid

Ettevõttega ühenduse võtmisel, osade ümbertellimisel või volitatud edasimüüjalt teenuse tellimisel peate esitama mudeli- ja seerianumbrid, mis on leitavad seadme korpusel asuvalt kleebiselt. Kopeerige need numbrid allpool toodud ruumi.

Keti hooldustabel

Veolüli	Keti samm		Keti paksus		Viili läbimõõt
56	tollides	mm	tollides	mm	tollides	mm
	3/8	9.5	0.050	1.3	5/32	4

Veaotsing

Viga	Võimalik põhjus	Lahendus
Mootor ei käivitu, kui selle sisse lülitate	Juhe pole ühendatud vooluvõrku Käivituslüliti pole töökorras Pikendusjuhe pole ühendatud pistikuga Pikendusjuhe või toitekaabel on kahjustatud Kulunud mootoriharjad	Veenduge, et juhe on ühendatud vooluvõrku Enne käivituslüliti sisselülitamist kontrollige, kas ohutuslukustusnupp on täielikult alla vajutatud Kontrollige, kas pikendusjuhe on tööriistaga täielikult ühendatud Parandage või vahetage kahjustatud juhe välja Mootoriharjad tuleb välja vahetada
Varras ja kett töötavad kuumalt ja suitsevad	Keti pingsus on liiga suur Õlipaak on tühi Kett on paigaldatud tagurpidi	Reguleerige keti pingsust Täitke paak ketiõliga Pöörake kett ümber nii, et lõiketerad oleksid suunatud õiges suunas
Mootor töötab, kuid kett ei pöörle	Keti pingsus on liiga suur Juhtvarras ja kett võivad olla kahjustatud	Reguleerige keti pingsust Vahetage kett ja varras identsete varuosade vastu
Kehv lõikejõudlus	Nüri saekett Vale keti pingsus Saekett on valesti paigaldatud	Teritage või vahetage saekett välja Kontrollige keti pingsust Kontrollige saeketi orientatsiooni
Kett hüppab juhtvardalt maha	Vale keti pingsus	Kontrollige keti pingsust
Kett töötab raskustega	Vale keti pingsus	Kontrollige keti pingsust
