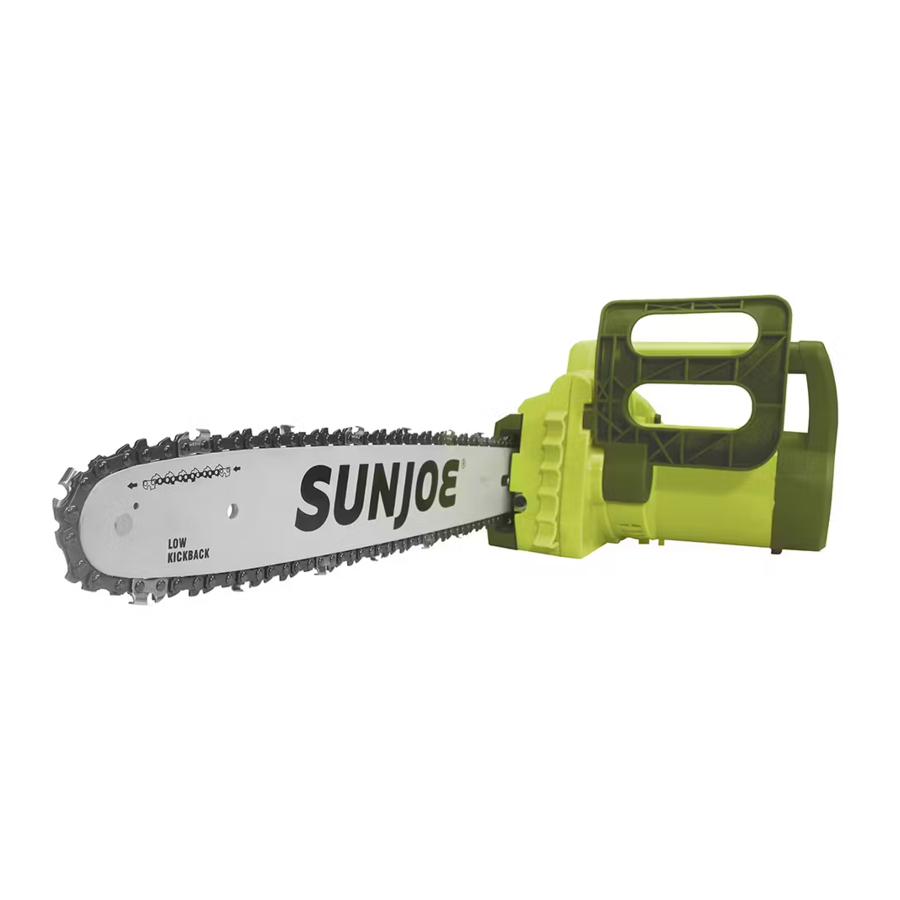

SunJoe SWJ700E - Elektromos láncfűrész kézikönyv

Biztonsági utasítások

Minden kezelőnek el kell olvasnia ezeket az utasításokat használat előtt!
Olvassa el a kézikönyvben található összes utasítást. Tartsa ezt a kézikönyvet biztonságos helyen, hogy az információk mindig rendelkezésre álljanak. Ha a berendezést másnak adja, feltétlenül adja át ezeket a használati utasításokat. Az alapvető biztonsági óvintézkedéseket mindig be kell tartani a tűz, az áramütés és a személyi sérülések kockázatának csökkentése érdekében.

Figyelje meg a személyi biztonsági figyelmeztető szimbólumot amelyet ebben a kézikönyvben arra használunk, hogy felhívjuk a figyelmét egy adott kezelési utasítással együtt megadott FIGYELMEZTETÉSRE. Ez azt jelenti, hogy a művelet különleges FIGYELMET, ÓVATOSSÁGOT és TUDATOSSÁGOT igényel.

Rendeltetésszerű használat

Ezt a gépet fák kivágására, darabolására és gallyazására, vagy olyan fa tárgyak vágására tervezték és gyártották, amelyek méretei megfelelnek a vágórúd képességeinek.

Helytelen használat

Bármely más, a fent említett alkalmazásoktól eltérő használat komoly veszélyt jelent a felhasználóra, és károsíthatja mind a szerszámot, mind az Ön személyes tulajdonát. A helytelen használat példái többek között a következők:

• sövényvágás;
• faragás;
• raklapok, ládák és különféle csomagolóanyagok darabolása;
• bútorok vagy más anyagok darabolása szögekkel, csavarokkal vagy más fém alkatrészekkel;
• húsvágás;
• a gép használata tárgyak emelésére, mozgatására vagy hasítására;
• a gép használata rögzített támasztékokhoz rögzítve.

A gép helytelen használata érvényteleníti a garanciát, mentesíti a gyártót minden felelősség alól, és a felhasználó ezért felelős minden olyan kárért vagy sérülésért, amelyet önmaga vagy mások szenvednek el.

Általános biztonsági előírások

Elektromos kerti szerszámok használatakor mindig be kell tartani az alapvető biztonsági előírásokat a tűz, az áramütés és a személyi sérülés kockázatának csökkentése érdekében, beleértve a következőket:

1. Tartsa a védőburkolatokat a helyükön – A védőburkolatokat rendszeresen ellenőrizni kell, hogy megfelelően vannak-e felszerelve és megfelelő működési állapotban vannak-e.
2. Távolítsa el a beállító kulcsokat és csavarkulcsokat – Ellenőrizze, hogy a beállító csavarkulcsok el vannak-e távolítva a fűrészről, mielőtt bekapcsolná.
3. Tartsa a munkaterületet tisztán és jól megvilágítva – Minden vágási munkamenet után tisztítsa meg a munkaterületet az ágaktól és gallyaktól. A zsúfolt területek balesetveszélyesek.
4. Kerülje a veszélyes körülményeket – Ne használja ezt a gépet esős, viharos, párás vagy nedves helyen. Ne üzemeltesse a készüléket gáznemű vagy robbanásveszélyes környezetben. Az ilyen egységekben lévő motorok általában szikráznak, és a szikrák meggyújthatják a gőzöket.
5. Ne használja a láncfűrészt esőben.
6. Tartsa távol a bámészkodókat és a gyerekeket – Minden bámészkodót, beleértve a gyerekeket és a háziállatokat is, biztonságos távolságban kell tartani a munkaterülettől.
7. Ne erőltesse a szerszámot – Hatékonyan és biztonságosan fogja végezni a munkát, ha azon a sebességen használják, amelyre tervezték.
8. Használja a megfelelő szerszámot – Ne erőltesse a szerszámot vagy bármilyen tartozékot a szerszámon, hogy olyan munkát végezzen, amelyre nem tervezték.
9. Viseljen megfelelő öltözéket – Ne viseljen laza ruházatot vagy ékszereket, mert ezek beakadhatnak a mozgó alkatrészekbe. A nagy teherbírású gumikesztyűk, a csúszásmentes lábbelik és a testhezálló ruházat használata ajánlott, ha elektromos kéziszerszámokkal dolgozik a szabadban.
10. Viseljen védő hajhálót a hosszú haj összefogására.
11. Mindig viseljen védőszemüveget és fültokot a szem és a fül védelmére – A mindennapi szemüvegek csak ütésálló lencsékkel rendelkeznek, és nem nyújtanak ugyanolyan védelmet, mint a védőszemüvegek.
12. Viseljen arc- vagy pormaszkot – Ha a vágási művelet poros, ajánlott mikroszkopikus részecskék kiszűrésére speciálisan tervezett arc- vagy pormaszk használata.
13. Ne nyúljon túl – Mindig tartsa meg a megfelelő lábtartást és egyensúlyt.
14. Karbantartsa a szerszámokat gondosan – Tartsa a szerszámokat élesen és tisztán a legjobb és legbiztonságosabb teljesítmény érdekében. Kövesse a kenésre és a tartozékok cseréjére vonatkozó utasításokat.
15. Válassza le a szerszámot – Húzza ki a láncfűrészt az áramforrásból, ha nem használja, szervizelés előtt, szállításkor, vagy a lánc vagy más tartozékok cseréjekor.
16. Csökkentse a véletlen indítás kockázatát – Győződjön meg arról, hogy a kapcsoló OFF (KI) állásban van, mielőtt a szerszámot áramforráshoz csatlakoztatná.
17. Használjon ajánlott tartozékokat – Az ajánlott tartozékokért tekintse meg a használati útmutatót. A nem megfelelő tartozékok használata sérülésveszélyt okozhat.
18. Ellenőrizze a sérült alkatrészeket – Minden használat előtt javítsa meg vagy cserélje ki a sérült védőburkolatot vagy alkatrészt. Ezenkívül ellenőrizze a mozgó alkatrészek beállítását, a mozgó alkatrészek szorulását, az alkatrészek törését és minden egyéb olyan körülményt, amely befolyásolhatja a szerszám működését.
19. Soha ne hagyja a szerszámot felügyelet nélkül, amíg az jár – Kapcsolja ki az áramot a tápkábel közvetlen kihúzásával a konnektorból. Ne hagyja el a fűrészt, amíg a vágórúd teljesen le nem áll.
20. Kerülje a véletlen indítást – Ne hordja a láncfűrészt az ujjával a kapcsolón.
21. Ne fogja meg a szabadon lévő vágóélét vagy vágóéleit a fűrész felvételekor vagy tartásakor – Használaton kívül feltétlenül helyezze a vágórudat a védőburkolatába.
22. Maradjon éber – Figyelje, mit csinál. Használja a józan eszét. Ne használja a láncfűrészt, ha fáradt.
23. Tárolja a használaton kívüli szerszámot beltérben – Ha nem használja, a készülékeket beltérben, száraz és magas vagy elzárt helyen kell tárolni, gyermekek elől elzárva.

A szerszám használata során keletkező por és törmelék olyan vegyi anyagokat tartalmazhat, amelyekről Kalifornia állam tudja, hogy rákot és születési rendellenességeket vagy más reproduktív károsodást okoznak. Néhány példa ezekre a vegyi anyagokra:

• Műtrágyákban lévő vegyi anyagok
• Rovarirtókban, gyomirtókban és növényvédő szerekben lévő vegyületek
• Arzén és króm vegyileg kezelt fából

Az ezen vegyi anyagoknak való kitettség kockázata változó, és attól függ, hogy milyen gyakran végzi ezt a típusú munkát. A kitettség csökkentése érdekében dolgozzon jól szellőző helyen, és használjon jóváhagyott biztonsági felszerelést, például mikroszkopikus részecskék kiszűrésére speciálisan tervezett pormaszkot.

California Proposition 65:
Ez a termék olyan vegyi anyagokat tartalmaz, amelyekről Kalifornia állam tudja, hogy rákot, születési rendellenességeket vagy más reproduktív károsodást okoznak.

A láncfűrész használata és karbantartása

Őrizze meg az összes figyelmeztetést és utasítást a későbbi felhasználás céljából. A figyelmeztetésekben a "power tool" (elektromos kéziszerszám) kifejezés az Ön elektromos láncfűrészére vonatkozik.

Állítsa le a főkapcsolót, és húzza ki az áramforrást, mielőtt beállítaná, ellenőrizné, szervizelné vagy tisztítaná az elektromos kéziszerszámot, amikor tartozékokat cserél, vagy ha bármilyen más veszélyes körülmény áll fenn. Minden karbantartási feladatot azután kell elvégezni, hogy az elektromos kéziszerszám forgó alkatrészei teljesen leálltak. Az ilyen megelőző biztonsági intézkedések csökkentik az elektromos kéziszerszám véletlen beindításának kockázatát.

1. Ne erőltesse az elektromos kéziszerszámot. Használja a megfelelő elektromos kéziszerszámot az alkalmazásához. A megfelelő elektromos kéziszerszám jobban fog teljesíteni, kisebb a személyi vagy mechanikai sérülés valószínűsége, ha azon a sebességen használják, amelyre tervezték.
2. Ne használja az elektromos kéziszerszámot, ha a kapcsoló nem kapcsolja be és ki. Minden olyan elektromos kéziszerszám, amely nem vezérelhető a kapcsolóval, veszélyes, és meg kell javítani.
3. Húzza ki a készüléket az áramforrásból, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja az elektromos kéziszerszámot. Az ilyen megelőző biztonsági intézkedések csökkentik az elektromos kéziszerszám véletlen beindításának kockázatát.
4. Tárolja a használaton kívüli elektromos kéziszerszámokat beltérben, száraz, zárt helyen, gyermekek elől elzárva. Ne engedje, hogy bárki, aki nem ismeri az elektromos kéziszerszámot vagy ezeket az utasításokat, hozzáférjen a géphez. Az elektromos kéziszerszámok veszélyesek a képzetlen felhasználók kezében.
5. Karbantartsa az elektromos kéziszerszámokat gondosan a biztonságos működés és az optimális teljesítmény érdekében. Tartsa a fogantyúkat szárazon, tisztán, olaj- és zsírmentesen. Ellenőrizze a mozgó alkatrészek helytelen beállítását vagy akadályozását, az alkatrészek törését és minden egyéb olyan körülményt, amely befolyásolhatja az elektromos kéziszerszám működését. Ha sérülést talál, használat előtt javíttassa meg az elektromos kéziszerszámot. Sok balesetet a rosszul karbantartott elektromos kéziszerszámok okoznak.
6. Tartsa a vágószerszámokat élesen és tisztán. A megfelelően karbantartott, éles vágóélekkel rendelkező vágószerszámok kevésbé valószínű, hogy elakadnak, és könnyebben vezérelhetők.
7. Használja az elektromos kéziszerszámot és a tartozékokat ezen utasításoknak megfelelően, és feltétlenül vegye figyelembe a munkakörülményeket és az elvégzendő munkát. Az elektromos kéziszerszám használata a rendeltetésétől eltérő műveletekhez veszélyes helyzetet eredményezhet.
8. A mozgó alkatrészek kockázatot jelentenek. Tartsa távol arcát, haját, ruházatát, kezét és lábát minden mozgó alkatrésztől. Minden védőburkolatot és biztonsági tartozékot megfelelően fel kell szerelni az elektromos kéziszerszám használata előtt. Kapcsolja ki és húzza ki az áramot, mielőtt bármilyen alkatrészhez hozzáérne, kivéve a fogantyúkat és a kapcsolót.

Elektromos biztonság

1. Földzárlat-védő megszakító (GFCI) védelmet kell biztosítani azon áramkör(ök)ön vagy aljzat(ok)on, amely(ek)et ehhez az elektromos láncfűrészhez használnak. Vannak beépített GFCI védelemmel rendelkező aljzatok, amelyek használhatók erre a biztonsági intézkedésre.
2. Győződjön meg arról, hogy a hálózati feszültség megegyezik a készülék adattábláján feltüntetett értékkel. A nem megfelelő feszültség használata károsíthatja a motort és sérülést okozhat a felhasználónak.
3. Az áramütés elkerülése érdekében csak kültéri használatra alkalmas hosszabbító kábellel használja, például SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A vagy SJTOW-A típusúval.

Használat előtt ellenőrizze, hogy a hosszabbító kábel jó állapotban van-e. Hosszabbító kábel használatakor ügyeljen arra, hogy elég vastag legyen ahhoz, hogy elbírja a termék által felvett áramot. Az alulméretezett kábel feszültségesést okoz, ami teljesítményvesztéshez és túlmelegedéshez vezet.

Az áramütés SÚLYOS SÉRÜLÉST vagy HALÁLT okozhat. Tartsa be ezeket a figyelmeztetéseket: Ne engedje, hogy az elektromos láncfűrész bármely része vízzel érintkezzen működés közben. Ha a készülék kikapcsolt állapotban nedves lesz, indítás előtt törölje szárazra. Csak UL-, CSA- vagy ETL-minősítésű, kültéri, minden időjárási körülményre alkalmas hosszabbító kábelt használjon, például a Snow Joe® + Sun Joe® SJTW-A 14-es méretű, 50 láb hosszú, világító végű hosszabbító kábelt (PJEXT50-B modell). Látogasson el a sunjoe.com oldalra, hogy online megvásárolja ezt a hosszabbító kábelt, vagy telefonos rendeléshez hívja az 1-866-SNOWJOE (1-866-766-9563) számot. Ne használjon 100 lábnál (30 m) hosszabb hosszabbító kábelt. Ne érintse meg a készüléket vagy a dugóját nedves kézzel, vagy miközben vízben áll. A gumicsizma viselése némi védelmet nyújt. HOSSZABBÍTÓ KÁBEL TÁBLÁZAT
Kábel hossza:	50 ft (15 m)	100 ft (30 m)
Min. huzalvastagság (A.W.G.):	14	12

4. Az áramütés kockázatának csökkentése érdekében ez a készülék polarizált dugóval rendelkezik (azaz az egyik penge szélesebb, mint a másik). Ezt a készüléket csak polarizált UL-, CSA- vagy ETL-listás hosszabbító kábellel használja, amely kültéri, minden időjárási körülményre ajánlott, például a Snow Joe^® + Sun Joe^® SJTW-A 14-es méretű, 50 láb hosszú, világító végű hosszabbító kábellel (PJEXT50-B modell). Látogasson el a sunjoe.com oldalra, hogy online megvásárolja ezt a hosszabbító kábelt, vagy telefonos rendeléshez hívja az 1-866-SNOWJOE (1-866-766-9563) számot.

A készülék dugója csak egyféleképpen illeszkedik a polarizált hosszabbító kábelbe. Ha a készülék dugója nem illeszkedik teljesen a hosszabbító kábelbe, fordítsa meg a dugót. Ha a dugó továbbra sem illeszkedik, szerezzen be egy megfelelő polarizált hosszabbító kábelt. A polarizált hosszabbító kábelhez polarizált fali aljzat szükséges. A hosszabbító kábel dugója csak egyféleképpen illeszkedik a polarizált fali aljzatba. Ha a dugó nem illeszkedik teljesen a fali aljzatba, fordítsa meg a dugót. Ha a dugó továbbra sem illeszkedik, forduljon szakképzett villanyszerelőhöz a megfelelő fali aljzat beszereléséhez. Semmilyen módon ne módosítsa a készülék dugóját, a hosszabbító kábel aljzatát vagy a hosszabbító kábel dugóját.

5. Annak megakadályozása érdekében, hogy a készülék kábele leváljon a hosszabbító kábelről működés közben, használja a beépített hosszabbító kábel rögzítő kampóját és/vagy kössön egy csomót az 1. táblázatban látható módon.

6. Ne bánjon rosszul a kábellel. Soha ne húzza a láncfűrészt a kábelnél fogva, és ne rántsa meg a kábelt, hogy kihúzza az aljzatból. Tartsa távol a kábelt hőtől, olajtól és éles szélektől.

Kettős szigetelésű készülékek

A kettős szigetelésű készülékekben a földelés helyett két szigetelési rendszer van. A kettős szigetelésű készülékeken nincs földelés, és nem is szabad földelést hozzáadni a készülékhez. A kettős szigetelésű készülékek szervizelése rendkívüli gondosságot és a rendszer ismeretét igényli, és azt csak felhatalmazott Snow Joe^® + Sun Joe^® márkakereskedőnél képzett szervizszemélyzet végezheti. A kettős szigetelésű készülékekhez csak azonos cserealkatrészek használhatók. A kettős szigetelésű készülékek "Double Insulation" (Kettős szigetelés) vagy "Double Insulated" (Kettősen szigetelt) felirattal vannak ellátva. A (négyzet a négyzetben) szimbólum is szerepelhet a készüléken.

KETTŐS SZIGETELÉSŰ: NEM SZÜKSÉGES FÖLDELÉS. SZERVIZELÉS KOR CSAK AZONOS CSEREALKATRÉSZEKET HASZNÁLJON.

Ez az elektromos láncfűrész kettős szigetelésű, így nincs szükség külön földelő rendszerre. Csak azonos cserealkatrészeket használjon. A kettős szigetelésű készülékek szervizelése előtt olvassa el az utasításokat. Ezt a láncfűrészt csak a jelen kézikönyvben leírtak szerint használja.

Szerviz

• A szerszámgépet képzett szervizszakemberrel javíttassa egy felhatalmazott Snow Joe^® + Sun Joe^® márkakereskedőnél, kizárólag azonos cserealkatrészek felhasználásával, vagy hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon. Ez biztosítja a szerszámgép biztonságának megőrzését.

Láncfűrész biztonsági figyelmeztetések

• Tartsa távol a test minden részét a fűrészlánctól, amikor a láncfűrész működik. Mielőtt elindítja a láncfűrészt, győződjön meg arról, hogy a fűrészlánc nem érintkezik semmivel. A láncfűrész működtetése közbeni pillanatnyi figyelmetlenség a ruházat vagy a test belegabalyodását okozhatja a fűrészláncba.
• A láncfűrészt mindig a jobb kezével fogja meg a hátsó fogantyúnál, a bal kezével pedig az első fogantyúnál. A láncfűrész fordított kézbeállítással történő tartása növeli a személyi sérülés kockázatát, és soha nem szabad megtenni.
• Viseljen védőszemüveget és hallásvédőt. Ha a láncfűrészt normál körülmények között naponta használja, 85 dB (A) vagy magasabb zajszintnek lehet kitéve. További védőfelszerelés ajánlott a fejre, a kézre, a lábakra és a lábfejre. A megfelelő védőruházat csökkenti a személyi sérüléseket a repülő törmelék vagy a fűrészlánccal való véletlen érintkezés miatt.
• Ne használja a láncfűrészt fán. A láncfűrész használata fán személyi sérülést okozhat.
• Mindig tartsa meg a megfelelő lábtartást, és a láncfűrészt csak akkor használja, ha szilárd, biztonságos és vízszintes felületen áll. A csúszós vagy instabil felületek, például a létrák, egyensúlyvesztést vagy a láncfűrész feletti uralom elvesztését okozhatják.
• Ha feszültség alatt lévő ágat vág, legyen óvatos a visszacsapódással. Amikor a fa rostjaiban lévő feszültség kioldódik, a rugóterhelésű ág megütheti a kezelőt és/vagy kicsaphatja a láncfűrészt az irányítás alól.
• Legyen rendkívül óvatos a bozót és a facsemeték vágásakor. A vékony anyag beakadhat a fűrészláncba, és felcsapódhat Ön felé, vagy kibillentheti az egyensúlyából.
• A láncfűrészt az első fogantyúnál fogva, kikapcsolt állapotban és a testétől távolabb vigye. A láncfűrész szállításakor vagy tárolásakor mindig helyezze fel a vágórúd burkolatát. A láncfűrész megfelelő kezelése csökkenti a mozgó fűrészlánccal való véletlen érintkezés valószínűségét.
• Kövesse a kenésre, a láncfeszességre és a tartozékok cseréjére vonatkozó utasításokat. A nem megfelelően megfeszített vagy rosszul kent lánc eltörhet, vagy növelheti a visszarúgás esélyét.
• Tartsa a fogantyúkat szárazon, tisztán, olaj- és zsírmentesen. A zsíros, olajos fogantyúk csúszósak, és az irányítás elvesztését okozhatják.
• Csak fát vágjon. Ne használja a láncfűrészt más célra. Ne használja például a láncfűrészt műanyag, tégla vagy nem fából készült építőanyagok vágására. A láncfűrész helytelen használata súlyos károkat okozhat Önnek és a szerszámának.

A visszarúgás okai és megelőzése

A visszarúgás akkor fordulhat elő, ha a vezetőlemez orra vagy vége hozzáér egy tárgyhoz, vagy ha a fa összezáródik és becsípi a fűrészláncot a vágásban. Bizonyos esetekben a hegy érintkezése hirtelen fordított reakciót okozhat, felrúgva és visszalökve a vezetőlemezt a kezelő felé.

A fűrészlánc becsípése a vezetőlemez tetejénél gyorsan visszalökheti a vezetőlemezt a kezelő felé.

Ezen reakciók bármelyike a fűrész feletti uralom elvesztését okozhatja, ami súlyos személyi sérülést okozhat. Ne hagyatkozzon kizárólag a fűrészbe épített biztonsági eszközökre.

Láncfűrész-használóként számos lépést meg kell tennie annak érdekében, hogy a vágási munkák baleset- és sérülésmentesek legyenek.

A visszarúgás a szerszám helytelen használatának és/vagy a helytelen kezelési eljárásoknak vagy körülményeknek az eredménye, és a megfelelő óvintézkedések megtételével elkerülhető, amint az alább részletezve van:

• Tartson szilárd fogást (a jobb kéz a hátsó fogantyún, a bal kéz pedig az első fogantyún, a hüvelyk- és a többi ujj a megfelelő fogantyúkat körülölelve), és helyezze el a testét és a karjait úgy, hogy ellen tudjon állni a visszarúgó erőknek. A visszarúgó erők a kezelő által szabályozhatók, ha megfelelő óvintézkedéseket tesznek. Ne engedje el a láncfűrészt.
• Ne nyúljon túl messzire, és ne vágjon vállmagasság fölött. Ez segít megelőzni a nem szándékos hegyérintkezést, és jobb irányítást tesz lehetővé a láncfűrész felett váratlan helyzetekben.
• Csak a gyártó által meghatározott cserelemezeket és láncokat használjon. A helytelen cserelemezek és láncok láncszakadást és/vagy visszarúgást okozhatnak.
• Kövesse a gyártó élezési és karbantartási utasításait a fűrészlánchoz. A mélységhatároló magasságának csökkentése megnövelheti a visszarúgást.
• Mindig tartsa be a biztonsági előírásokat és kövesse a helyes fűrészelési technikákat.
• Biztosítsa a láncfűrész biztonságos szállítását. Amikor a gépet kezelni vagy szállítani kell, a következők szükségesek:
  • kapcsolja ki a motort, várja meg, amíg a lánc leáll, és aktiválja a láncféket;
  • szerelje fel a vezetőlemez burkolatát;
  • tartsa a gépet a kézi fogantyúkkal, és helyezze a rudat a használat során használt iránnyal ellentétes irányba.

Ha járművel szállítja a gépet, rögzítse szilárdan, és helyezze el úgy, hogy ne jelentsen veszélyt az utasokra.

• • Az első favágás vagy gallyazás előtt győződjön meg arról, hogy:
  • Önt kifejezetten kiképezték az ilyen típusú berendezések használatára;
  • gondosan elolvasta a jelen kézikönyvben található biztonsági előírásokat és használati utasításokat;
  • először a földön lévő rönkökön vagy a bakokra/fűrészbakokra rögzítve gyakoroljon, hogy megismerje a gépet és a megfelelő vágási technikákat.

Biztonsági láncfék

Visszarúgás esetén a bal kezével aktiválja a láncféket a biztonsági láncfék karjának 0 állásba (A ábra) történő mozgatásával. Ez azonnal leállítja a láncot.

A láncfék működését minden használat előtt ellenőrizni kell.

A láncfék visszaállításához válassza le a szerszámot a hálózati áramról, és pattintsa vissza a láncféket (a kezelő felé) az 1. pozícióba (A ábra). Újraindítás előtt ellenőrizze újra a lánc feszességét.

Védelem a környezeti hatásoktól

1. Viseljen megfelelő munkaruhát. Viseljen védőszemüveget.
2. Óvja elektromos kéziszerszámát a nedvességtől és az esőtől. A nedvesség és az eső veszélyes elektromos és motor károsodást okozhat.
3. Ne használja az elektromos kéziszerszámot gőzök és gyúlékony folyadékok közelében.
4. Az elektromos kéziszerszámot csak száraz körülmények között és 50-104°F (10-40°C) környezeti hőmérsékleten használja.
5. Az elektromos kéziszerszámot csak száraz helyen, 50-104°F (10-40°C) környezeti hőmérsékleten tárolja. Óvja az elektromos kéziszerszámot a páratartalomtól és a közvetlen napfénytől.

Biztonsági szimbólumok

Az alábbi táblázat a terméken megjelenő biztonsági szimbólumokat ábrázolja és írja le. Összeszerelés és üzemeltetés előtt olvassa el, értse meg és kövesse a gépen található összes utasítást.

Szimbólumok	Leírások	Szimbólumok	Leírások
	OLVASSA EL A KEZELÉSI ÚTMUTATÓ(KA)T – Összeszerelés és üzemeltetés előtt olvassa el, értse meg és kövesse a felhasználói kézikönyv(ek)ben található összes utasítást.		Tartsa távol a bámészkodókat és a gyermekeket biztonságos távolságban.
	BIZTONSÁGI FIGYELMEZTETÉS – Óvintézkedést, figyelmeztetést vagy veszélyt jelez.		VISELJEN SZEM- ÉS HALLÁSVÉDŐT – A sérülések elleni védelem érdekében viseljen fültokot és védőszemüveget.
	Ne tegye ki a készüléket esőnek vagy nedves körülményeknek.		Viseljen védőkesztyűt és csúszásmentes lábbelit a gép használatakor és a törmelék kezelésekor.
	FORGÓ PENGÉK – Tartsa távol a kezét és a lábát a nyílásoktól, amíg a fűrész jár.		A vágófogak helyes iránya.
	Kerülje el, hogy a vezetőlemez hegye bármilyen tárggyal érintkezzen. A hegy érintkezése a vezetőlemezt hirtelen felfelé és hátrafelé mozgathatja, ami súlyos sérülést okozhat a felhasználónak.		A láncfűrész használatakor mindig két kezet kell használni.
	KAPCSOLJA KI! Tisztítás vagy karbantartási ellenőrzések elvégzése előtt húzza ki a dugót a konnektorból.		KAPCSOLJA KI! Azonnal húzza ki a dugót a konnektorból, ha a kábel sérült vagy elvágott.
	A forgó alkatrész a gép kikapcsolása után még néhány másodpercig folyamatosan forog.		Dupla szigetelés.

Ismerje meg az elektromos láncfűrészét

Az elektromos láncfűrész használata előtt figyelmesen olvassa el a használati útmutatót és a biztonsági szabályokat. Hasonlítsa össze az alábbi ábrát a tényleges egységgel, hogy megismerje a különböző kezelőszervek és beállítások helyét. Őrizze meg ezt a kézikönyvet későbbi használatra.

1. Tápkábel
2. Hátsó fogantyú
3. Olajtartály sapka
4. Első fogantyú
5. Biztonsági láncfék kar
6. 16 hüvelykes vágólánc
7. Vezetőlemez orrkerék
8. 16 hüvelykes láncvezető lemez
9. Végfedél anya dekoratív sapkával
10. Lánc/lánckerék végfedél
11. Olajszintjelző ablak
12. Indítókapcsoló
13. Biztonsági zár gomb
14. Hosszabbító kábel rögzítő horog
15. Vágórúd hüvely

Műszaki adatok

Névleges feszültség: 120V ~ 60 Hz

Motor: 14A

Üresjárati fordulatszám: 8000 ford./perc

Rúd/lánc hossza: 16 hüvelyk (40,6 cm)

Maximális vágási vastagság: 15,5 hüvelyk (39,4 cm)
Ajánlott: 14,5 hüvelyk (36,6 cm)

Olajtartály kapacitása: 3 fl oz (90 ml)

Lánc sebessége: 44,2 láb/mp (13,5 m/s)

Nettó súly: 10,6 font (4,8 kg)

Kicsomagolás

A karton tartalma

• Elektromos láncfűrész
• 16 hüvelykes (40,6 cm) vágólánc
• 16 hüvelykes (40,6 cm) vezetőlemez
• Kétvégű imbuszkulcs/csavarhúzó
• Vágórúd hüvely
• Kézikönyv regisztrációs kártyával

1. Óvatosan vegye ki a láncfűrészt, és ellenőrizze, hogy a fenti elemek mindegyike megvan-e.
2. Gondosan vizsgálja meg a terméket, hogy megbizonyosodjon arról, hogy a szállítás során nem történt-e törés vagy sérülés. Ha sérült vagy hiányzó alkatrészeket talál, NE vigye vissza a készüléket az üzletbe. Kérjük, hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.

MEGJEGYZÉS: Ne dobja ki a szállítódobozt és a csomagolóanyagot, amíg nem áll készen az új elektromos láncfűrész használatára. A csomagolás újrahasznosítható anyagokból készült. A helyi előírásoknak megfelelően ártalmatlanítsa ezeket az anyagokat.

A berendezés és a csomagolóanyag nem játék. Ne engedje, hogy a gyermekek műanyag zacskókkal, fóliákkal vagy apró alkatrészekkel játsszanak. Ezeket a tárgyakat le lehet nyelni, és fulladásveszélyt jelenthetnek!

Összeszerelés

A rúd és a lánc kezelésekor mindig viseljen nagy teherbírású kesztyűt. A rúd és a lánc felszerelését nagyon óvatosan végezze, hogy ne rontsa a gép biztonságát és hatékonyságát. Ha kétségei vannak, forduljon egy hivatalos Snow Joe^® + Sun Joe^® márkakereskedőhöz, vagy hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.

A kicsomagolást és az összeszerelést sík és stabil felületen kell elvégezni, elegendő helyet biztosítva a gép és a csomagolása mozgatásához.

Soha ne indítsa be a motort a vezetőlemez, a lánc és a végfedél felszerelése előtt. Ha nincs minden alkatrész a helyén, a kuplung/lánckerék lerepülhet vagy felrobbanhat, ami a felhasználót potenciálisan súlyos sérüléseknek teheti ki.

A súlyos személyi sérülések elkerülése érdekében olvassa el és értse meg az összes mellékelt biztonsági utasítást.

Bármilyen karbantartás elvégzése előtt győződjön meg arról, hogy a szerszám ki van húzva az áramforrásból. A figyelmeztetés figyelmen kívül hagyása súlyos személyi sérülést okozhat.

A vezetőlemez és a lánc felszerelése

Szükséges eszközök és kellékek:

• Kétvégű imbuszkulcs/csavarhúzó (mellékelve)
• Nagy teherbírású munkakesztyű

MEGJEGYZÉS: A vezetőlemez és a lánc cseréjekor csak azonos cserealkatrészeket használjon. Győződjön meg arról, hogy a láncfűrész le van választva az áramforrásról, mielőtt folytatná a telepítést.

1. A mellékelt lapos csavarhúzóval távolítsa el a végfedél anyasapkáját a lánc/lánckerék végfedeléről, hogy szabaddá tegye a végfedél anyát (1. ábra).
2. A mellékelt imbuszkulccsal csavarja ki a végfedél anyát, és távolítsa el a lánc/lánckerék végfedelet (1. ábra).

3. Fektesse ki az új fűrészláncot egy hurokba, és egyenesítse ki az esetleges töréseket. A FOGAK ÉLES OLDALÁNAK ÖNTŐL EL KELL FORDULNIA, ÉS A VEZETŐLEMEZEN JELZETT LÁNCNYOMÁSIRÁNYBA KELL NÉZNIE. Ha a fogak hátrafelé néznek, fordítsa meg a hurkot (2. ábra).

4. A hegytől kezdve szerelje be a lánchajtó szemeket a rúd hornyába, és hagyjon egy hurkot a rúd hátulján. A lánc lazán illeszkedik, amíg a lánckerékre nem kerül (3. ábra).

   MEGJEGYZÉS: Győződjön meg a lánc irányáról. Ha a lánc hátrafelé van felszerelve, a fűrész rendellenesen vibrál, és nem vág.
5. Tartsa a láncot a helyén a rúdon, és helyezze a hurkot a lánckerék köré. Illessze a rudat a rögzítőfelülethez úgy, hogy a rúdcsapok a rúd hosszú nyílásában legyenek, és a beállítócsap a láncfeszítő csap furatában legyen (4. ábra).

   MEGJEGYZÉS: Ha a beállítócsap nem éri el a láncfeszítő csap furatát, forgassa el a láncfeszítő csavart az óramutató járásával ellentétes irányba, amíg a csap furata egy vonalba nem kerül a beállítócsappal (5. ábra).
6. Miközben a rudat és a láncot a rögzítőfelülethez szorítja, állítsa be a lánc feszességét szükség szerint a láncfeszítő csavar beállításával a mellékelt lapos csavarhúzóval. A lánc meghúzásához forgassa el a láncfeszítő csavart az óramutató járásával megegyező irányba, a lánc meglazításához pedig az óramutató járásával ellentétes irányba (5. ábra).

7. Helyezze vissza a lánc/lánckerék végfedelet úgy, hogy először a hátsó fület a hátsó fülnyílásba helyezi, és a fedelet a rúdvége fölé helyezi. Húzza meg kézzel a végfedél anyát; hagyja a rudat elég lazán ahhoz, hogy a feszesség beállításához kissé elmozduljon (6. ábra).

8. Távolítsa el a láncból a lazaságot a láncfeszítő csavar óramutató járásával megegyező irányba történő elforgatásával, amíg a lánc szorosan nem illeszkedik a rúdhoz, és a hajtó szemek a rúd hornyában nem illeszkednek (7. ábra).

MEGJEGYZÉS: A lánc akkor van megfelelően megfeszítve, ha a vezetőlemez alján nincs lógás; a lánc szoros, de kézzel elforgatható kötés nélkül. A lánc feszességének beállításával kapcsolatos további információkért lásd a karbantartási részt.

9. Húzza meg teljesen a végfedél anyát az imbuszkulccsal (6. ábra), majd helyezze vissza a végfedél anyasapkáját a lánc/lánckerék végfedél rögzítéséhez.

MEGJEGYZÉS: Ha a lánc túl szoros, nem fog forogni. Lazítsa meg kissé a végfedél anyát, és forgassa el a láncfeszítőt 1/4 fordulattal az óramutató járásával ellentétes irányba. Emelje fel a vezetőlemez hegyét, és húzza meg újra a végfedél anyát. Győződjön meg arról, hogy a lánc kézzel elforgatható kötés nélkül.

MEGJEGYZÉS: Az új lánc hajlamos a nyúlásra; gyakran ellenőrizze a lánc feszességét, és szükség szerint állítsa be a feszességet.

A rúd és a lánc cseréje

1. Válassza le a láncfűrészt az áramforrásról.
2. A kétvégű imbuszkulccsal/csavarhúzóval távolítsa el a végfedél anyasapkáját, majd csavarja ki a végfedél anyát a lánc/lánckerék végének eltávolításához (1. ábra).
3. Távolítsa el a vágórudat és a láncot a rögzítőfelületről (8. ábra).

4. Távolítsa el a régi láncot a rúdról.
5. Az új fűrészlánc megfelelő elhelyezéséhez és felszereléséhez kövesse a "A vezetőlemez és a lánc felszerelése" című szakasz 3–9. lépéseit.

Felkészülés a munkára

A gép ellenőrzése

Mielőtt bármilyen ellenőrzést, beállítást, javítást vagy karbantartást végezne a gépen, győződjön meg arról, hogy az egység nincs csatlakoztatva a tápegységhez.

A munka megkezdése előtt kérjük, tegye a következőket:

• Ellenőrizze, hogy a gépen és a vezetőlemezen lévő összes csavar szorosan meg van-e húzva;
• Ellenőrizze, hogy a lánc megfelelően van-e megfeszítve, megfelelően van-e élezve, és nincsenek-e rajta sérülés jelei;
• Ellenőrizze, hogy a kézi fogantyúk és a védőeszközök tiszták és szárazak, megfelelően vannak-e felszerelve, és biztonságosan rögzítve vannak-e a gépre;
• Ellenőrizze, hogy a láncfék hatékonyan működik-e;
• Ellenőrizze, hogy a ravaszkapcsoló és a biztonsági gomb szabadon mozog-e túlzott erő nélkül, és automatikusan és gyorsan visszatér-e semleges helyzetébe;
• Ellenőrizze, hogy a ravaszkapcsoló zárva marad-e, amíg a biztonsági gombot meg nem nyomják;
• Győződjön meg arról, hogy a hűtőlevegő nyílásai nincsenek eltömődve fűrészporral vagy törmelékkel;
• Ellenőrizze, hogy a láncolajszint nem alacsonyabb-e a "MIN" szintjelzésnél; ha szükséges, töltse fel az olajat a töltőnyílás peremétől 1 cm-re.

MEGJEGYZÉS: A láncfűrész használata előtt fel kell töltenie a láncolajtartályt vezetőlemez- és láncolajjal.

A lánc feszességének beállítása

Mielőtt bármilyen ellenőrzést, beállítást, javítást vagy karbantartást végezne a gépen, győződjön meg arról, hogy a szerszám ki van húzva a tápegységből.

A lánc a szerszám kikapcsolása után még néhány másodpercig forogni fog.

1. Lazítsa meg a végfedél anyáját, amíg kézzel meg nem húzza. A laposfejű csavarhúzóval forgassa el a láncfeszítő csavart az óramutató járásával megegyező irányba a lánc megfeszítéséhez. A hideg lánc akkor van megfelelően megfeszítve, ha a vezetőlemez alján nincs lazaság; a lánc szoros, de kézzel elforgatható kötés nélkül (9. ábra).


2. A feszesség akkor megfelelő, ha a láncon lévő hajtószemek nem csúsznak ki a láncvezetőből a vezetőlemezen, amikor a láncot a vezetőlemez közepéről felfelé húzzák (10. ábra).


Lánckenőanyag

A lánc kenésének elmulasztása károsíthatja a láncot és a vezetőlemezt. Használjon jó minőségű vezetőlemez- és láncolajat, vagy ha nem áll rendelkezésre, helyettesíthető fel nem használt SAE 30-as motorolajjal. Egy perc használat körülbelül 0,2 fl oz (6 ml) olajat fogyaszt el.

MEGJEGYZÉS: Normális, hogy olaj szivárog a fűrészből, amikor nem használják. A szivárgás elkerülése érdekében minden használat után ürítse ki az olajtartályt. Ha az egységet hosszabb ideig (3 hónap vagy annál hosszabb ideig) tárolja, ügyeljen arra, hogy a lánc enyhén legyen kenve. Ez megakadályozza a rozsdát a láncon és a vezetőlemez lánckerekén.

Ne használja a láncfűrészt semmilyen típusú tartozékkal vagy szerelékkel. Az ilyen használat veszélyes lehet.

Működés

A gép beindítása

A láncfűrész beindítása előtt távolítsa el az olajtartály kupakját, és töltsön vezetőlemez- és láncolajat az olajszintablak tetejéig (11. ábra). Egy perc használat körülbelül 0,2 fl oz (6 ml) olajat fogyaszt el. Töltse fel, ha az olajszint a tartály 1/4-ére csökken.

MEGJEGYZÉS: Az elektromos láncfűrésze automatikus olajszivattyúval van felszerelve a vezetőlemez és a lánc olajozásához. Fel kell töltenie vezetőlemez- és láncolajat, különben a láncfűrésze meghibásodik.

1. Csatlakoztassa az elektromos láncfűrészt egy működő 120 V-os aljzathoz egy nagy teherbírású kültéri hosszabbító kábellel, például a Snow Joe ® + Sun Joe ® SJTW-A 14-es méretű, 50 láb hosszú hosszabbító kábellel, világító véggel (PJEXT50-B modell). Látogasson el a sunjoe.com oldalra, hogy online rendeljen, vagy hívja az 1-866-SNOWJOE (1-866-766-9563) telefonszámot, hogy telefonon rendeljen.

2. Készítsen egy hurkot a tápkábelen, és tolja fel a fogantyúban lévő lyukon keresztül, és a kábelrögzítő horog köré (12. ábra), majd csatlakoztassa a hosszabbító kábelt a készülék kábeléhez.

3. Győződjön meg arról, hogy a vezetőlemez nem érinti a talajt vagy más tárgyat.
4. Tartsa a láncfűrészt szilárdan mindkét kezével.
5. A szerszám bekapcsolásához nyomja meg és tartsa lenyomva a biztonsági reteszelő gombot a hüvelykujjával, majd húzza meg a ravaszt az ujjaival. Miután a szerszám működik, elengedheti a biztonsági reteszelő gombot (13. ábra).

6. A szerszám kikapcsolásához engedje el a ravaszkapcsolót (13. ábra).

MEGJEGYZÉS: Ne nyomja meg a ravaszkapcsolót, amíg nem áll készen a vágásra.

Működési tanácsok

Az Ön és mások biztonsága érdekében:

1. Ne használja a gépet anélkül, hogy gondosan elolvasta volna az utasításokat. Ismerkedjen meg a kezelőszervekkel és a gép helyes használatával. Tanulja meg, hogyan állíthatja le gyorsan a gépet.
2. Ne feledje, hogy a kezelő vagy a felhasználó felelős a más személyeket vagy azok tulajdonát érintő balesetekért vagy veszélyekért.
3. A gép használatakor mindig viseljen megfelelő ruházatot. Viseljen rezgéscsillapító kesztyűt és egyéb egyéni védőfelszerelést.

MEGJEGYZÉS: A fent említett óvintézkedések azonban nem garantálják bizonyos kockázatok megelőzését – azaz a Raynaud-jelenséget vagy a carpalis alagút szindrómát. Azoknak a kezelőknek, akik ezt a gépet hosszabb ideig használják, ezért ajánlott rendszeresen ellenőriztetni a kezüket és az ujjaikat. Ha a fent említett tünetek bármelyike megjelenik, kérjük, azonnal forduljon orvoshoz.

4. Csak nappali fényben vagy jó mesterséges fényben dolgozzon.
5. Legyen rendkívül óvatos, amikor fémkerítések közelében dolgozik.
6. Ügyeljen arra, hogy ne üsse a rudat keményen idegen tárgyakhoz, és ne repüljenek szilánkok a lánc mozgása miatt.
7. Ne használja a láncfűrészt fán, létrán vagy állványon. Ez rendkívül veszélyes.
8. Legyen rendkívül óvatos, amikor kis bokrokat, csemetéket vagy feszültség alatt lévő ágakat vág, mert a vékony és feszült anyag beakadhat a fűrészbe, és Önhöz csapódhat, kibillentheti egyensúlyából vagy visszacsaphat.
9. Ne vágjon szőlőtőkéket és/vagy kis aljnövényzetet.
10. Mielőtt elindítja a készüléket, győződjön meg arról, hogy a láncfűrész nem érintkezik semmilyen tárggyal.

A lánc a fűrész kikapcsolása után is forog. Ne használja nedves körülmények között.

Ne feledje mindig, hogy a helytelenül használt láncfűrész károsíthat vagy zavarhat másokat, és komoly hatással lehet a környezetre.

Az emberek és a környezet tiszteletben tartása érdekében:

• Kerülje a gép használatát olyan környezetben vagy napszakban, amikor zavarhat másokat.
• Szigorúan tartsa be a helyi előírásokat és rendelkezéseket a fűrészelés után keletkező hulladékok ártalmatlanítására vonatkozóan.
• Szigorúan tartsa be a helyi előírásokat és rendelkezéseket az olajok, sérült alkatrészek vagy bármely olyan elem ártalmatlanítására vonatkozóan, amelyek erős hatással vannak a környezetre.
• A gép működése közben bizonyos mennyiségű lánckenőolaj kerül a környezetbe, ezért csak erre a célra kifejlesztett, biológiailag lebomló olajokat használjon.
• A tűzveszély elkerülése érdekében ne hagyja a gépet forró motorral leveleken vagy száraz füvön.

A gép fakivágáshoz és gallyazáshoz történő használatához speciális képzés szükséges.

A vibrációnak való hosszan tartó kitettség sérüléseket és neurovaszkuláris rendellenességeket (más néven "Raynaud-szindróma" vagy "fehér kéz") okozhat, különösen a keringési zavarokban szenvedőknél. A tünetek érinthetik a kezeket, a csuklókat és az ujjakat, és érzékenységvesztéssel, zsibbadással, viszketéssel, fájdalommal és a bőr elszíneződésével vagy látható elváltozásaival járhatnak. Ezeket a hatásokat súlyosbíthatja az alacsony környezeti hőmérséklet és/vagy a kézi fogantyúk túl szoros megfogása. Ha a tünetek jelentkeznek, csökkenteni kell a gép használatának időtartamát, és orvoshoz kell fordulni.

Ellenőrzések munka közben

• A láncfeszesség ellenőrzése
  A lánc munka közben fokozatosan nyúlik, ezért gyakran ellenőrizni kell a feszességét.

Az első használati időszakban (vagy a lánc cseréje után) a láncfeszességet gyakrabban kell ellenőrizni a lánc beállása miatt.

Soha ne dolgozzon laza lánccal, mert veszélyes lehet, ha a lánc kicsúszik a vezetőből.

A láncfeszesség beállításához kövesse a "A láncfeszesség beállítása" című részben található utasításokat.

• Az olajszállítás ellenőrzése

Soha ne használja a gépet kenés nélkül! Az olajszintet a tartályban a átlátszó mérőn keresztül ellenőrizheti. Ügyeljen arra, hogy a gép minden használatakor töltse fel az olajtartályt. A legjobb eredmény elérése érdekében csak jó minőségű, kifejezetten láncfűrészekhez tervezett vezető- és láncolajat használjon.

Győződjön meg arról, hogy a vezető és a lánc a helyén van, amikor ellenőrzi az olajszállítást.

Indítsa be a motort, és ellenőrizze, hogy a láncolaj a lentiek szerint kerül-e szállításra (14. ábra).

Helyes vágási testtartás

1. A súlypontnak egyensúlyban kell lennie, mindkét lábbal szilárd talajon.
2. Tartsa a bal karját és könyökét "egyenes kar" pozícióban, hogy ellenálljon a visszarúgó erőnek (15. ábra).

3. A teste mindig a láncvonal bal oldalán lesz.

Alapvető vágási eljárások

1. A legfeljebb 6-7 hüvelyk átmérőjű kis fákat általában egyetlen vágással vágják ki. A bevágások határozzák meg a fa dőlésének irányát.

Ha a fa rossz irányba kezd dőlni, vagy ha a fűrész beakadt vagy elakadt a dőlés során, hagyja a fűrészt, és mentse magát.

A hátsó vágás során időnként pillantson a fa tetejére, hogy megbizonyosodjon arról, hogy a fa a kívánt irányba fog dőlni.

2. Gyakorolja néhány kis rönk vágását a következő technikákkal, hogy érezze a fűrész használatát, mielőtt nagyobb fűrészelési műveletbe kezdene.
3. Vegye fel a megfelelő testtartást a fa előtt kikapcsolt fűrésszel.
4. Húzza meg a ravaszt, és hagyja, hogy a lánc a vágás megkezdése előtt teljes sebességre gyorsuljon.
5. Tartsa a fűrészt mindkét kezével szilárdan. Mindig tartsa a bal kezét az elülső fogantyún, a jobb kezét pedig a hátsó fogantyún, hogy a teste a láncvonal bal oldalán legyen.
6. Tartsa a készüléket folyamatosan működésben a vágás teljes ideje alatt, állandó sebességet tartva.
7. Hagyja, hogy a lánc vágjon Ön helyett; csak enyhe lefelé irányuló nyomást gyakoroljon. Ha erőlteti a vágást, a vezető, a lánc vagy a készülék károsodhat.
8. Ne gyakoroljon nyomást a fűrészre a vágás végén.
9. Mindig mindkét lábával szilárd talajon vágjon, hogy elkerülje az egyensúlyvesztést.
10. Ne vágjon mellkasmagasság felett, mert a magasabban tartott fűrészt nehéz irányítani a visszarúgó erővel szemben.

Vágási technikák

Mielőtt először vágnál ki vagy ágaznál le, gyakorolj a földön vagy bakokon fekvő rönkök fűrészelésével, hogy megismerkedj a géppel és a legmegfelelőbb fűrészelési technikákkal.

Fa kivágásakor tartson mindenkit biztonságos távolságban a vágási területtől. A fakitermelési művelet során a legbiztonságosabb távolság a fakitermelési területen lévő legnagyobb fák magasságának legalább kétszerese legyen. Ha a fa bármilyen módon érintkezik a közművezetékkel, azonnal értesíteni kell a közműszolgáltatót.

Fűrészeléskor mindig két kézzel fogja a gépet.

Azonnal állítsa le a motort, ha a lánc fűrészelés közben leáll. Ügyeljen a visszarúgásra, amely akkor fordulhat elő, ha a vezetőlemez akadályba ütközik.

• Fa kivágása

1. Ha a darabolást és a fakitermelést két vagy több személy végzi egyszerre, a fakitermelési műveletet a darabolási művelettől legalább a kivágott fa magasságának kétszeresével kell elválasztani. A fákat nem szabad olyan módon kivágni, amely veszélyeztetne bárkit, közművezetéket érintene vagy anyagi kárt okozna.

Ellenőrizze a fán, hogy nincsenek-e sérült vagy elhalt ágak, amelyek a kivágás során eltalálhatják.

2. A láncfűrész kezelőjének a terep emelkedő oldalán kell tartózkodnia, mivel a fa valószínűleg legurul vagy lecsúszik a lejtőn a kivágás után.
3. A vágások megkezdése előtt meg kell tervezni és szükség szerint megtisztítani egy menekülési útvonalat. A menekülési útvonalnak hátrafelé és átlósan a várható esési irány mögé kell nyúlnia, ahogy az ábrán látható (16. ábra).

4. A kivágás megkezdése előtt vegye figyelembe a fa természetes dőlését, a nagyobb ágak helyzetét és a szél irányát, hogy megítélje, melyik irányba fog dőlni a fa.

Ne vágjon ki fákat erős szél vagy heves csapadék idején. Várja meg a vágással, amíg a veszély elmúlik.

Ne vágjon ki olyan fákat, amelyek rendkívül dőltek, vagy olyan nagy fákat, amelyeknek rothadt ágaik, laza kérgük vagy üreges törzsük van. Ezeket a fákat tolassa vagy húzza le nehézgépekkel, majd darabolja fel.

5. Távolítsa el a szennyeződéseket, köveket, laza kérget, szögeket, kapcsokat és huzalt a fáról.

• Bevágás
  Készítsen a bevágást a fa átmérőjének 1/3-a mélyen, merőlegesen az esés irányára, ahogy az ábrán látható (17. ábra).


Először készítse el az alsó vízszintes bevágást.

Ez segít elkerülni a fűrészlánc vagy a vezetőlemez becsípődését a második bevágás elkészítésekor.

• Hátsó vágás

1. Készítse el a hátsó vágást legalább 2 hüvelykkel (50 mm) magasabban, mint a vízszintes bevágás, ahogy az ábrán látható (17. ábra). Tartsa a hátsó vágást párhuzamosan a vízszintes bevágással. Helyezze el stratégiailag a hátsó vágást úgy, hogy elegendő fa maradjon a zsanérként való működéshez. A zsanérfa megakadályozza, hogy a fa elcsavarodjon és rossz irányba dőljön. Ne vágja át a zsanért.
2. Ahogy a kivágás közeledik a zsanérhoz, a fának el kell kezdenie dőlni. Ha fennáll annak a lehetősége, hogy a fa nem a kívánt irányba dől, vagy visszabillenhet és megfoghatja a fűrészláncot, hagyja abba a vágást, mielőtt a hátsó vágás befejeződik, és használjon fa-, műanyag- vagy alumíniumékeket a vágás kinyitásához és a fa ledöntéséhez a kívánt esési irány mentén.
3. Amikor a fa elkezd dőlni, vegye ki a láncfűrészt a vágásból, állítsa le a motort, tegye le a láncfűrészt, majd használja a tervezett visszavonulási útvonalat. Legyen figyelmes a felülről lehulló ágakra, és figyelje a lábát.

• Fa ágainak levágása
  Az ágak levágása az a folyamat, amely során az ágakat eltávolítják egy kidőlt fáról. Az ágak levágásakor hagyjon nagyobb alsó ágakat, hogy megtámasszák a rönköt a talajtól. Távolítsa el a kis ágakat egy vágással, ahogy az ábrán látható (18. ábra). A feszültség alatt lévő ágakat alulról felfelé kell vágni, hogy elkerüljük a láncfűrész megfogását.


Fordítson különös figyelmet arra, hogy az ágak hol fekszenek a földön, és ismerje fel a következő kockázatokat:

1. az ágak feszültség alatt lehetnek;
2. az az irány, amelybe az ág a vágás során esni fog, eltérhet attól, amit várt;
3. a fa instabil lehet az ág levágása után.

• Rönk darabolása
  A darabolás az a folyamat, amely során egy rönköt hosszúságokra vágnak. Fontos, hogy megbizonyosodjon arról, hogy a lába szilárdan áll, és a súlya egyenletesen oszlik el mindkét lábán. Ha lehetséges, a rönköt ágak, rönkök vagy ékek segítségével fel kell emelni és meg kell támasztani. Kövesse ezeket az egyszerű utasításokat a könnyű vágáshoz:

1. Ha a rönk a teljes hosszában meg van támasztva, ahogy az az ábrán látható (19A. ábra), akkor felülről (felülről vágva) kell vágni.

2. Ha a rönk az egyik végén van megtámasztva (19B. ábra), vágja le az átmérő 1/3-át az alsó oldalról (alulról vágva). Ezután fejezze be a vágást felülről vágással, hogy találkozzon az első vágással.

3. Ha a rönk mindkét végén meg van támasztva (19C. ábra), vágja le az átmérő 1/3-át felülről (felülről vágva). Ezután fejezze be a vágást alulról vágással az alsó 2/3-on, hogy találkozzon az első vágással.

4. Könnyebb a rönköt a tüskés ütközővel fűrészelni (19D. ábra).

• Ássa a tüskés ütközőt a rönkbe, és használja forgáspontként. Vágjon ívelt mozdulattal, hogy a vezetőlemez behatoljon a fába.
• Szükség esetén ismételje meg többször, változtatva a pontot, ahol a tüskés ütközőt beássa.
• Lejtőn való daraboláskor mindig a rönk emelkedő oldalán álljon (20. ábra). A rönkön való átvágáskor tartsa meg az irányítást azáltal, hogy a vágás vége felé csökkenti a vágási nyomást anélkül, hogy meglazítaná a láncfűrész fogantyúin lévő fogását. Ne engedje, hogy a lánc érintkezzen a talajjal.


A vágás befejezése után várja meg, amíg a fűrészlánc leáll, mielőtt elmozdítaná a láncfűrészt. Mindig állítsa le a motort, mielőtt fáról fára mozog.

Műveletek vége

Amikor befejezte a munkát:

• Kapcsolja ki a motort, és húzza ki a készüléket az áramforrásból.
• Várja meg, amíg a lánc leáll, és hagyja a gépet lehűlni.
• Távolítson el minden fűrészpor- vagy olajlerakódást a láncról.
• Ha túlzott szennyeződés vagy gyantalerakódás van, szerelje szét a láncot, és helyezze egy megfelelő tisztítószerrel ellátott tartályba. Ezután öblítse le tiszta vízzel, és kezelje megfelelő korróziógátló spray-vel, mielőtt újra összeszerelné a gépre.
• Tárolás előtt helyezze a vágórúd burkolatát a rúdra.

Hagyja a motort teljesen lehűlni, mielőtt a láncfűrészt bármilyen zárt helyre tenné.

A tűzveszély csökkentése érdekében alaposan tisztítsa meg a gépet, hogy eltávolítsa a fűrészport, ágakat, leveleket vagy a felesleges zsírt. Soha ne hagyjon vágott törmelékkel teli tartályokat a tárolóhelyen belül.

Karbantartás

Kérjük, forduljon egy hivatalos Snow Joe^® + Sun Joe^® márkakereskedőhöz, vagy hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon minden olyan karbantartási művelettel kapcsolatban, amely nem szerepel ebben a kézikönyvben. Bármely, nem engedélyezett szervizközpontban vagy képzetlen személyzet által végzett művelet a garancia teljes érvénytelenségét vonja maga után.

Az Ön és mások biztonsága érdekében:

• A helyes karbantartás elengedhetetlen a gép eredeti hatékonyságának és biztonságának idővel történő megőrzéséhez.
• Tartsa szorosan meghúzva az összes anyát, csavart és rögzítőelemet, hogy a berendezés biztonságos állapotban legyen.
• Soha ne használja a gépet kopott vagy sérült alkatrészekkel.

A sérült alkatrészeket ki kell cserélni, soha nem szabad megjavítani.

• Csak eredeti Snow Joe^® + Sun Joe^® cserealkatrészeket használjon. Az azonos minőségűnek nem megfelelő alkatrészek súlyosan károsíthatják a berendezést, veszélyeztethetik a biztonságot és érvényteleníthetik a garanciát.

Mindig húzza ki a készüléket az áramforrásból, mielőtt bármilyen beállítást, karbantartást vagy javítást végez az elektromos láncfűrészén.

• Használjon védőkesztyűt a vezetőlemez és a lánc kezelésekor.
• Tartsa a védő vágóélvédőt a vezetőlemezen, kivéve, ha közvetlenül a vezetőlemezen vagy a láncon avatkozik be.
• Soha ne helyezzen el olajokat vagy más szennyező anyagokat nem engedélyezett helyeken.

Motor hűtése

A motor túlmelegedésének és károsodásának elkerülése érdekében mindig tartsa tisztán és szabadon a hűtőlevegő-nyílásokat a fűrészportól és a törmeléktől.

Láncfeszesség

Használat előtt ellenőrizze a láncfeszességet, amikor a lánc hideg. A hideg lánc helyes feszessége az, amikor nincs lógás a vezetőlemez alján; a lánc szoros, de kézzel elforgatható kötés nélkül.

A normál fűrészműködés során a lánc hőmérséklete megnő. A helyesen megfeszített meleg lánc hajtószemei körülbelül 0,050 hüvelyknyire (1,25 mm) lógnak ki a vezetőlemez hornyából (21. ábra). Ne feledje, hogy a melegen megfeszített lánc lehűléskor túl szoros lehet. A következő használat előtt ellenőrizze a "hideg feszességet". A láncot újra meg kell feszíteni, ha a hajtószemek lapjai kilógnak a vezetőlemez hornyából (21. ábra).

MEGJEGYZÉS: Az új lánc hajlamos a nyúlásra. Gyakran ellenőrizze a láncfeszességet, és szükség szerint feszítse újra.

Anyák és csavarok

Időnként ellenőrizze, hogy az összes anya és csavar biztonságosan meg van-e húzva, és a kézi fogantyúk szorosan rögzítve vannak-e.

Láncélezés

Annak biztosítása érdekében, hogy a láncfűrész biztonságosan és hatékonyan működjön, elengedhetetlen a vágóelemek jó élezése. Erősen ajánlott a lánc cseréje, amint elveszíti a tiszta és biztonságos vágási képességét. Lehetséges azonban a meglévő lánc élezése, ha az élezés gondosan történik. A láncon és a vezetőlemezen végzett bármilyen munka speciális tapasztalatot és speciális eszközöket igényel. Biztonsági okokból javasoljuk, hogy forduljon egy hivatalos Snow Joe^® + Sun Joe^® márkakereskedőhöz, vagy hívja a Snow Joe^® + Sun Joe^® ügyfélszolgálati központot az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.

Az élezés akkor szükséges, ha:

• A fűrészpor pornak tűnik.
• A vágás nehezebbé válik.
• A vágás nem egyenes.
• A rezgések megnőnek.

Egy hivatalos szervizközpont a megfelelő eszközökkel élezi meg a láncot, hogy biztosítsa az anyag minimális eltávolítását és az összes vágóél egyenletes élességét.

Ha Ön maga élezi meg a láncot, használjon speciális, kerek keresztmetszetű reszelőket a lánc típusától függő megfelelő átmérővel (lásd a "Lánckarbantartási táblázatot"). Bizonyos mértékű készségre és tapasztalatra van szükség ahhoz, hogy elkerülje a vágóélek károsodását.

Élezze meg a láncot az alábbiak szerint (22. ábra):

• Rögzítse szilárdan a vezetőlemezt a felszerelt lánccal egy megfelelő satuval.
• Húzza meg a láncot, ha laza.
• Szerelje fel a reszelőt a vezetőbe, majd helyezze be a fogba a vágóéltől állandó szögben.
• Élezze előre irányuló mozdulattal néhányszor, és ismételje meg ezt az összes, ugyanabba az irányba (jobbra vagy balra) néző vágóélen.
• A lánc előremozgatásához használjon csavarhúzót.
• Fordítsa meg a vezetőlemezt a satuban, és ismételje meg az összes többi vágóélen.
• Ellenőrizze, hogy a mélységhatároló fog nem áll-e ki jobban, mint az ellenőrző eszköz, és reszelje le a kiálló részeket egy lapos reszelővel, lekerekítve az éleket (22. ábra).
• Élezés után távolítson el minden reszelési nyomot és port, és kenje meg a láncot olajfürdőben. Cserélje ki a láncot, ha:
  • a vágóélek hossza 5 mm-re vagy kevesebbre csökken;
  • túl nagy a játék a szemek és a szegecsek között.

Vezetőlemez karbantartása

Ha a vezetőlemezen kopás jelei mutatkoznak, fordítsa meg a fűrészen, hogy a kopás eloszoljon a maximális élettartam érdekében. A vezetőlemez síneinek tollazása vagy sorjázása a vezetőlemez kopásának normális folyamata. Az ilyen hibákat azonnal simítsa ki egy reszelővel, amint azok előfordulnak.

Cserélje ki a vezetőlemezt az alábbi hibák bármelyikével:

• kopás a vezetőlemez sínein belül, ami lehetővé teszi a lánc oldalirányú elhelyezkedését
• hajlított vezetőlemez
• repedt vagy törött sínek
• szétterült sínek

Fordítsa meg a fűrészt, ellenőrizze a vezetőlemez alját, és győződjön meg arról, hogy a kenőnyílások és a lánchorony mentesek a szennyeződésektől.

A Sun Joe^® Saw Joe SWJ700E elektromos láncfűrészhez cserealkatrészeket vásárolhat online a sunjoe.com címen, vagy telefonon a Snow Joe^® + Sun Joe^® ügyfélszolgálatnál az 1-866-SNOWJOE (1-866-766-9563) telefonszámon.

Lánckerék

Rendszeresen ellenőrizze a lánckerék állapotát, és cserélje ki, ha a kopás meghaladja a 0,5 mm-t (23. ábra).

Ne szereljen fel új láncot kopott lánckerékkel vagy fordítva.

Tárolás

Minden munkamenet után alaposan tisztítsa meg a gépet, hogy eltávolítsa az összes port és törmeléket, és húzza a vezetőlemez védőburkolatát a vágóélre. Javítsa meg vagy cserélje ki a készülék hibás alkatrészeit.

Tárolja a gépet száraz, zárt helyen, gyermekek elől elzárva.

Támogatás

Ha a Sun Joe^® Saw Joe SWJ700E elektromos láncfűrésze szervizelést vagy karbantartást igényel, kérjük, hívja az 1-866-SNOWJOE (1-866-766-9563) telefonszámot segítségért.

Modell- és sorozatszámok

Amikor felveszi a kapcsolatot a vállalattal, alkatrészeket rendel újra, vagy szervizelést szervez egy hivatalos márkakereskedőtől, meg kell adnia a modell- és sorozatszámokat, amelyek a készülék házán található matricán találhatók. Másolja be ezeket a számokat az alábbi helyre.

Lánckarbantartási táblázat

Hibaelhárítás
