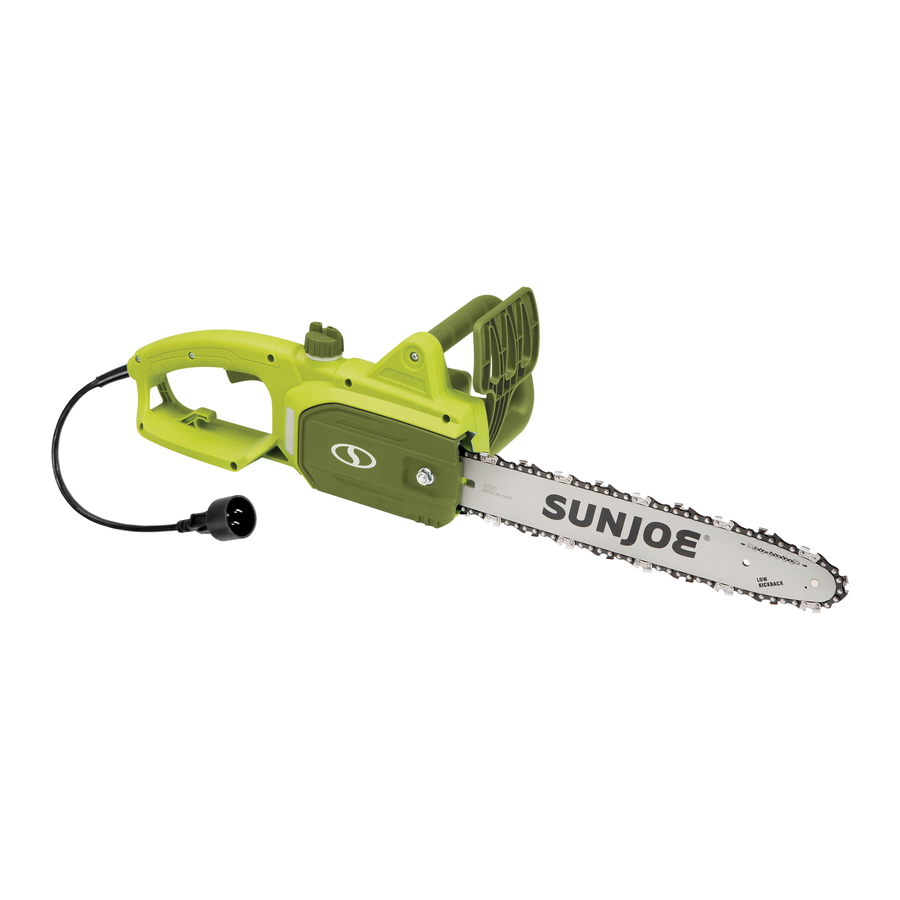

SunJoe SWJ599E - Elektrilise kettsae kasutusjuhend

Ohutusjuhised

Kõik kasutajad peavad need juhised enne kasutamist läbi lugema
Lugege läbi kõik selles juhendis sisalduvad juhised. Hoidke see juhend kindlas kohas, et teave oleks alati kättesaadav. Kui annate seadme teisele isikule, veenduge, et annate kaasa need kasutusjuhendid. Põhilisi ohutusabinõusid tuleks alati järgida, et vähendada tulekahju, elektrilöögi ja kehavigastuste ohtu.

Pange tähele isikliku ohutuse hoiatussümbolit m, mida kasutatakse selles juhendis, et juhtida teie tähelepanu HOIATUSELE, mis on antud koos konkreetse kasutusjuhendiga. See tähendab, et toiming nõuab erilist TÄHELEPANU, ETTEVAATUST ja TEADLIKKUST.

Sihtotstarbeline kasutamine

See elektriline kettsaag on projekteeritud ja valmistatud puude okste ja harude kärpimiseks ja lõikamiseks ning väiksemate, kuni 10-tolliste (25 cm) paksuste palkide lõikamiseks. Kõik puidust esemed, mida selle kettsaega lõigata kavatsetakse, ei tohiks olla paksemad kui juhtplaadi maksimaalsed lõikevõimalused.

Väärkasutus

Igasugune muu kasutus, mis erineb ülalmainitud rakendustest, kujutab endast tõsist ohtu kasutajale ja võib kahjustada nii tööriista kui ka teie isiklikku vara. Väärkasutuse näited hõlmavad, kuid ei ole nendega piiratud:

• hekkide kärpimine;
• nikerdamine;
• aluste, kastide ja mitmesuguste pakkematerjalide tükeldamine;
• mööbli või muude materjalide tükeldamine, mis sisaldavad naelu, kruve või muid metallkomponente;
• liha tükeldamine;
• masina kasutamine esemete tõstmiseks, liigutamiseks või lõhkumiseks;
• masina kasutamine, kui see on kinnitatud fikseeritud tugede külge.

Masina väärkasutus tühistab garantii, vabastab tootja kõikidest kohustustest. Kasutaja vastutab seetõttu kõigi ja mis tahes kahjude või vigastuste eest, mis ta ise või teised saavad.

Üldine ohutus

Elektriajamiga aiatööriistade kasutamisel tuleb alati järgida põhilisi ohutusabinõusid, et vähendada tulekahju, elektrilöögi ja kehavigastuste ohtu, sealhulgas järgmisi:

1. Hoidke kaitsmed paigal – Kaitsmeid tuleks perioodiliselt kontrollida, et tagada nende õige paigaldamine ja korrasolek.
2. Eemaldage reguleerimisvõtmed ja mutrivõtmed – Enne sae sisselülitamist kontrollige, kas reguleerimisvõtmed on sae küljest eemaldatud.
3. Hoidke tööpiirkond puhas ja hästi valgustatud – Puhastage tööpiirkond pärast iga lõikamist harudest ja okstest. Segadus soodustab õnnetusi.
4. Vältige ohtlikke tingimusi – Ärge kasutage seda masinat vihmastes, tormistes, niisketes või märgades kohtades. Ärge kasutage seadet gaasilises või plahvatusohtlikus keskkonnas. Nende seadmete mootorid tekitavad tavaliselt sädemeid ja sädemed võivad süüdata aure.
5. Ärge kasutage kettsaagi vihma käes.
6. Hoidke kõrvalised isikud ja lapsed eemal – Kõik kõrvalised isikud, sealhulgas lapsed ja lemmikloomad, tuleks hoida tööpiirkonnast ohutus kauguses.
7. Ärge sundige tööriista – See teeb tööd tõhusalt ja ohutult, kui seda kasutatakse selleks ettenähtud kiirusel.
8. Kasutage õiget tööriista – Ärge sundige tööriista või selle lisaseadet tegema tööd, milleks see ei ole ette nähtud.
9. Kandke sobivat riietust – Ärge kandke lahtisi riideid ega ehteid, kuna sellised esemed võivad liikuvate osade vahele kinni jääda. Välistingimustes elektritööriistadega töötamisel on soovitatav kanda vastupidavaid kummikindaid, tugevaid libisemiskindlaid jalatseid ja liibuvaid riideid.
10. Pikkade juuste hoidmiseks kandke kaitsvaid peakatteid.
11. Silmade ja kõrvade kaitseks kandke alati kaitseprille ja kõrvaklappe – Igapäevastel prillidel on ainult löögikindlad läätsed ja need ei paku sama kaitset kui kaitseprillid.
12. Kandke näo- või tolmumaske – Kui lõikamine on tolmune, on soovitatav kasutada näo- või tolmumaski, mis on spetsiaalselt ette nähtud mikroskoopiliste osakeste filtreerimiseks.
13. Ärge sirutage üle – Hoidke alati õiget asendit ja tasakaalu.
14. Hooldage tööriistu hoolikalt – Hoidke tööriistad teravad ja puhtad, et tagada parim ja ohutum jõudlus. Järgige juhiseid määrimise ja tarvikute vahetamise kohta.
15. Ühendage tööriist lahti – Ühendage kettsaag vooluvõrgust lahti, kui seda ei kasutata, enne hooldust, transportimist või keti või muude tarvikute vahetamist.
16. Vähendage tahtmatu käivitamise ohtu – Enne tööriista vooluvõrku ühendamist veenduge, et lüliti on OFF (väljas) asendis.
17. Kasutage soovitatud tarvikuid – Soovitatud tarvikute kohta vaadake kasutusjuhendit. Sobimatute tarvikute kasutamine võib põhjustada vigastuste ohtu.
18. Kontrollige kahjustatud osi – Enne iga kasutamist parandage või asendage kõik kahjustatud kaitsmed või osad. Lisaks kontrollige liikuvate osade joondamist, liikuvate osade kinnikiilumist, osade purunemist ja muid tingimusi, mis võivad mõjutada tööriista tööd.
19. Ärge kunagi jätke töötavat tööriista järelevalveta – Lülitage toide välja, eemaldades toitejuhtme otse pistikupesast. Ärge jätke saagi enne, kui lõikevarras on täielikult seiskunud.
20. Vältige tahtmatut käivitamist – Ärge kandke kettsaagi sõrm lülitil.
21. Ärge haarake saagi ülesvõtmisel või hoidmisel paljast lõiketera või lõikeservi – Kasutamisel veenduge, et lõikevarras on suletud kaitsvasse ümbrisesse.
22. Olge valvel – Jälgige, mida te teete. Kasutage tervet mõistust. Ärge kasutage kettsaagi, kui olete väsinud.
23. Hoidke jõudeolevat tööriista siseruumides – Kui seadmeid ei kasutata, tuleks neid hoida siseruumides kuivas ja kõrges või lukustatud kohas, lastele kättesaamatus kohas.

Seadme kasutamine + hooldus

Hoidke kõik hoiatused ja juhised edaspidiseks kasutamiseks alles. Mõiste "elektritööriist" viitab hoiatustes teie elektrilisele kettsaele.

Enne elektritööriista reguleerimist, kontrollimist, hooldamist või puhastamist, tarvikute vahetamist või muude ohtlike olukordade ilmnemisel lülitage toitelüliti välja ja ühendage lahti toiteallikas. Kõik hooldustööd tuleks teha pärast seda, kui elektritööriista pöörlevad osad on täielikult seiskunud. Sellised ennetavad ohutusmeetmed vähendavad elektritööriista juhusliku käivitamise ohtu.

1. Ärge sundige elektritööriista. Kasutage oma rakenduse jaoks õiget elektritööriista. Õige elektritööriist töötab paremini ja väiksema tõenäosusega põhjustab isiklikke või mehaanilisi kahjustusi, kui seda kasutatakse selleks ettenähtud kiirusel.
2. Ärge kasutage elektritööriista, kui lüliti ei lülita seda sisse ega välja. Iga elektritööriist, mida ei saa lülitiga juhtida, on ohtlik ja tuleb parandada.
3. Enne reguleerimist, tarvikute vahetamist või elektritööriista hoiustamist ühendage seade vooluvõrgust lahti. Sellised ennetavad ohutusmeetmed vähendavad elektritööriista juhusliku käivitamise ohtu.
4. Hoidke jõudeolevaid elektritööriistu siseruumides kuivas, lukustatud kohas, lastele kättesaamatus kohas. Ärge lubage kellelgi, kes ei ole elektritööriista või nende juhistega tuttav, masinale juurde pääseda. Elektritööriistad on väljaõppimata kasutajate käes ohtlikud.
5. Hooldage elektritööriistu hoolikalt, et tagada ohutu töö ja optimaalne jõudlus. Hoidke käepidemed kuivad, puhtad ning õli- ja rasvavabad. Kontrollige liikuvate osade valesti joondamist või takistamist, osade purunemist ja muid tingimusi, mis võivad mõjutada elektritööriista tööd. Kui leiate kahjustusi, laske elektritööriist enne kasutamist parandada. Paljud õnnetused on põhjustatud halvasti hooldatud elektritööriistadest.
6. Hoidke lõikeriistad teravad ja puhtad. Korralikult hooldatud teravate lõikeservadega lõikeriistad ei kiilu tõenäoliselt kinni ja neid on lihtsam juhtida.
7. Kasutage elektritööriista ja tarvikuid vastavalt nendele juhistele ning võtke kindlasti arvesse töötingimusi ja tehtavat tööd. Elektritööriista kasutamine muuks otstarbeks kui see on ette nähtud, võib põhjustada ohtliku olukorra.
8. Liikuvad osad kujutavad endast riske. Hoidke oma nägu, juukseid, riideid, käsi ja jalgu kõigist liikuvatest osadest eemal. Enne elektritööriista kasutamist peavad kõik kaitsmed ja ohutusseadmed olema korralikult paigaldatud. Enne muude osade kui käepidemete ja lüliti puudutamist lülitage toide välja ja ühendage see lahti.

Elektriohutus

1. Selle elektrilise kettsae jaoks kasutatavatel vooluringidel või pistikupesadel peaks olema maandusrikke voolukatkesti (GFCI) kaitse. Saadaval on sisseehitatud GFCI-kaitsega pistikupesad, mida saab selle ohutusmeetme jaoks kasutada.
2. Veenduge, et vooluvõrgu pinge vastab seadme andmesildil toodud pingele. Vale pinge kasutamine võib mootorit kahjustada ja kasutajat vigastada.
3. Elektrilöögi vältimiseks kasutage ainult välitingimustes kasutamiseks sobivat pikendusjuhet, näiteks SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A või SJTOW-A.
   Enne kasutamist kontrollige, kas pikendusjuhe on heas seisukorras. Pikendusjuhtme kasutamisel veenduge, et kasutate piisavalt jämedat juhet, et see kannaks teie toote tarbitavat voolu. Liiga peenike juhe põhjustab pingelanguse, mille tulemuseks on võimsuse kadu ja ülekuumenemine.

Elektrilöök võib põhjustada RASKET VIGASTUSE või SURMA. Pange need hoiatused tähele:

• Ärge laske elektrilise kettsae ühelgi osal töötamise ajal veega kokku puutuda. Kui seade saab väljalülitatuna märjaks, pühkige see enne käivitamist kuivaks.
• Kasutage ainult UL-, CSA- või ETL-reitinguga pikendusjuhet välitingimustes kasutamiseks igasuguse ilmaga.
• Ärge kasutage pikendusjuhet, mis on pikem kui 100 jalga (30 m).
• Ärge puudutage seadet ega selle pistikut märgade kätega või vees seistes. Kummikute kandmine pakub teatud kaitset.

PIKENDUSJUHTME TABEL
Pikendusjuhtme pikkus	Kuni 50 jalga (15 m)	+50 jalga - 100 jalga (+15 m - 30 m)
Juhtme mõõt (A.W.G.):	16	14

4. Elektrilöögi ohu vähendamiseks on sellel seadmel polariseeritud pistik (st üks laba on teisest laiem). Kasutage seda seadet ainult koos polariseeritud UL-, CSA- või ETL-loendiga pikendusjuhtmega, mis on soovitatav välitingimustes kasutamiseks igasuguse ilmaga.
   Seadme pistik sobib polariseeritud pikendusjuhtmesse ainult ühel viisil. Kui seadme pistik ei sobi täielikult pikendusjuhtmesse, keerake pistik ümber. Kui pistik ikka ei sobi, hankige õige polariseeritud pikendusjuhe. Polariseeritud pikendusjuhe nõuab polariseeritud seinakontakti kasutamist. Pikendusjuhtme pistik sobib polariseeritud seinakontakti ainult ühel viisil. Kui pistik ei sobi täielikult seinakontakti, keerake pistik ümber. Kui pistik ikka ei sobi, võtke õige seinakontakti paigaldamiseks ühendust kvalifitseeritud elektrikuga. Ärge muutke seadme pistikut, pikendusjuhtme pistikupesa ega pikendusjuhtme pistikut mingil viisil.
5. Selleks, et seadme juhe ei eralduks töötamise ajal pikendusjuhtmest, kasutage pikendusjuhtme kinnituskonksu ja/või tehke sõlm, nagu allpool näidatud.

   Pikendusjuhtme kinnitamise meetod
6. Ärge kuritarvitage juhet. Ärge kunagi tõmmake kettsaagi juhtmest ega tõmmake juhet pistikupesast eemaldamiseks. Hoidke juhet eemal kuumusest, õlist ja teravatest servadest.

Topeltisolatsiooniga seadmed
Topeltisolatsiooniga seadmes on maandamise asemel ette nähtud kaks isolatsioonisüsteemi. Topeltisolatsiooniga seadmel ei ole maandusvahendeid ega tohiks seadmele lisada maandusvahendeid. Topeltisolatsiooniga seadme hooldamine nõuab äärmist hoolt ja süsteemi tundmist ning seda tohivad teha ainult kvalifitseeritud hooldustöötajad volitatud Snow Joe + Sun Joe edasimüüja juures. Topeltisolatsiooniga seadme varuosad peavad olema identsed asendatavate osadega. Topeltisolatsiooniga seade on märgistatud sõnadega "Double Insulation" ("Topeltisolatsioon") või "Double Insulated" ("Topeltisoleeritud"). Sümbol (ruut ruudu sees) võib olla ka seadmele märgitud.

TOPELTISOLATSIOON: MAANDAMINE EI OLE VAJALIK. HOOLDAMISEL KASUTAGE AINULT IDENTSEID VARUOSI.

See elektriline kettsaag on topeltisoleeritud, mis välistab vajaduse eraldi maandussüsteemi järele. Kasutage ainult identseid varuosi. Enne topeltisolatsiooniga seadmete hooldamist lugege juhiseid. Kasutage seda kettsaagi ainult selles juhendis kirjeldatud viisil.

Hooldus

• Laske oma elektritööriista hooldada kvalifitseeritud remonditöötajal volitatud Snow Joe + Sun Joe edasimüüja juures, kasutades ainult identseid varuosi, või helistage Snow Joe + Sun Joe klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563). See tagab elektritööriista ohutuse säilimise.

Seadme ohutushoiatused

• Hoidke kõik kehaosad töötava kettsae korral saeketist eemal. Enne kettsae käivitamist veenduge, et saekett ei puutuks millegagi kokku. Hetkeline tähelepanematus kettsae kasutamisel võib põhjustada teie riiete või keha takerdumise saeketti.
• Hoidke kettsaagi alati parema käega tagumisest käepidemest ja vasaku käega esikäepidemest. Kettsae hoidmine vastupidise käega suurendab kehavigastuste ohtu ja seda ei tohiks kunagi teha.
• Hoidke elektritööriista ainult isoleeritud haardepindadest, sest saekett võib puutuda kokku varjatud juhtmetega või selle enda juhtmega. Saeketid, mis puutuvad kokku pingestatud juhtmega, võivad muuta elektritööriista avatud metallosad pingestatuks ja põhjustada operaatorile elektrilöögi.
• Kandke kaitseprille ja kuulmiskaitset. Kui kasutate kettsaagi iga päev tavalistes tingimustes, võite kokku puutuda müratasemega 85 dB (A) või kõrgem. Soovitatav on täiendav kaitsevarustus pea, käte, jalgade ja jalgade jaoks. Piisav kaitseriietus vähendab kehavigastusi lendavate prahtide või juhusliku kokkupuute tõttu saeketiga.
• Ärge kasutage kettsaagi puu otsas. Kettsae kasutamine puu otsas võib põhjustada kehavigastusi.
• Hoidke alati korralikku jalgealust ja kasutage kettsaagi ainult siis, kui seisate kindlal, turvalisel ja tasasel pinnal. Libedad või ebastabiilsed pinnad, nagu redelid, võivad põhjustada tasakaalu kaotuse või kettsae üle kontrolli kaotuse.
• Kui lõikate pinge all olevat oksa, olge tagasilöögi suhtes ettevaatlik. Kui puidukiudude pinge vabaneb, võib vedruga koormatud oks operaatorit lüüa ja/või kettsae kontrolli alt välja paisata.
• Olge harja ja noorte puude lõikamisel äärmiselt ettevaatlik. Õhuke materjal võib saeketti kinni jääda ja teid poole lennutada või tasakaalust välja viia.
• Kandke kettsaagi esikäepidemest, kui kettsaag on välja lülitatud ja kehast eemal. Kettsae transportimisel või hoiustamisel paigaldage alati juhtplaadi kate. Kettsae nõuetekohane käsitsemine vähendab juhusliku kokkupuute tõenäosust liikuva saeketiga.
• Järgige juhiseid määrimise, keti pingutamise ja tarvikute vahetamise kohta. Valesti pingutatud või halvasti määritud kett võib kas puruneda või suurendada tagasilöögi võimalust.
• Hoidke käepidemed kuivad, puhtad ning õli- ja rasvavabad. Rasvased, õlised käepidemed on libedad ja võivad põhjustada kontrolli kaotuse.
• Lõigake ainult puitu. Ärge kasutage kettsaagi muul otstarbel. Näiteks ärge kasutage kettsaagi plasti, müüritise või mittepuidust ehitusmaterjalide lõikamiseks. Kettsae kasutamine nendel valedel viisidel võib põhjustada tõsiseid kahjustusi teile ja teie tööriistale.

Tagasilöögi vältimine

Tagasilöök on tööriista väärkasutuse ja/või valede tööprotseduuride või -tingimuste tagajärg. See juhtub siis, kui juhtplaadi nina või ots puutub kokku esemega või kui puit sulgub ja pigistab saeketti lõikes. Otsakontakt võib mõnel juhul põhjustada äkilise vastupidise reaktsiooni, mis lööb juhtplaadi üles ja tagasi operaatori poole.

See äkiline reaktsioon võib põhjustada sae üle kontrolli kaotuse, mis võib põhjustada tõsiseid kehavigastusi.

Tagasilöögi ja võimalike õnnetuste või vigastuste vältimiseks võtke kettsae kasutamisel järgmisi ettevaatusabinõusid:

• Hoidke kindlalt kinni (parem käsi tagumisel käepidemel ja vasak käsi esikäepidemel, pöidlad ja sõrmed ümbritsevad vastavaid käepidemeid) ning asetage oma keha ja käed nii, et saaksite tagasilöögijõududele vastu seista. Tagasilöögijõude saab operaator kontrollida, kui võetakse asjakohaseid ettevaatusabinõusid. Ärge laske kettsaagi lahti.
• Ärge sirutage üle ega lõigake üle õlakõrguse. See aitab vältida soovimatut otsakontakti ja võimaldab paremini kontrollida kettsaagi ootamatutes olukordades.
• Kasutage ainult tootja poolt määratud asendusplaate ja -kette. Valed asendusplaadid ja -ketid võivad põhjustada keti purunemise ja/või tagasilöögi.
• Järgige tootja teritamis- ja hooldusjuhiseid saeketi jaoks. Sügavusmõõturi kõrguse vähendamine võib põhjustada tagasilöögi suurenemist.
• Järgige alati ohutusnõudeid ja järgige õigeid saagimistehnikaid.
• Tagage kettsae ohutu kandmine. Kui masinat tuleb käsitseda või transportida, peate:
  • lülitage mootor välja ja oodake, kuni kett täielikult seiskub;
  • paigaldage juhtplaadi kate;
  • hoidke masinat käepidemetest ja asetage plaat vastupidises suunas sellele, mida kasutati töötamise ajal.

Kui kasutate kettsae transportimiseks sõidukit, kinnitage tööriist kindlalt ja asetage see nii, et see ei ohustaks ühtegi reisijat.

• Enne esimest korda lõikamist, pügamist või laasimist veenduge, et:
  • olete saanud spetsiaalse koolituse seda tüüpi seadmete kasutamiseks;
  • olete hoolikalt läbi lugenud selles juhendis sisalduvad ohutusnõuded ja kasutusjuhendid;
  • harjutate kõigepealt maapinnal olevatel palkidel või saepukkidele kinnitatud palkidel, et masina ja õigete lõikamistehnikatega tuttavaks saada.

Kaitse keskkonnamõjude eest

1. Kandke sobivat tööriietust. Kandke kaitseprille.
2. Kaitske oma elektritööriista niiskuse ja vihma eest. Niiskus ja vihm võivad põhjustada ohtlikke elektri- ja mootorikahjustusi.
3. Ärge kasutage elektritööriista aurude ja tuleohtlike vedelike läheduses.
4. Kasutage elektritööriista ainult kuivades tingimustes ja ümbritseva õhu temperatuuril 10°C – 40°C (50°F – 104°F).
5. Hoidke oma elektritööriista ainult kuivades kohtades, kus ümbritseva õhu temperatuur on 10°C – 40°C (50°F – 104°F).
   Kaitske elektritööriista niiskuse ja otsese päikesevalguse eest.

Ohutussümbolid

Järgnevas tabelis on kujutatud ja kirjeldatud ohutussümboleid, mis võivad sellel tootel esineda. Enne seadme kokkupanemist ja kasutamist lugege läbi, mõistke ja järgige kõiki masinal olevaid juhiseid.

Sümbolid	Kirjeldused	Sümbolid	Kirjeldused
	LUGEGE KASUTUSJUHEND(ID) LÄBI – Enne seadme kokkupanemist ja kasutamist lugege läbi, mõistke ja järgige kõiki kasutusjuhendis (kasutusjuhendites) olevaid juhiseid.		Hoidke kõrvalseisjad ja lapsed ohutus kauguses.
	OHUTUSHOIATUS – Tähistab ettevaatusabinõu, hoiatust või ohtu.		KANDKE SILMADE JA KUULMISE KAITSET – Vigastuste eest kaitsmiseks kandke kõrvaklappe ja kaitseprille.
	Ärge jätke seadet vihma või niiskete olude kätte.		Masina kasutamisel ja prahi käsitsemisel kandke kaitsekindaid ja libisemiskindlaid jalatseid.
	PÖÖRLEVAD TERAD – Hoidke käed ja jalad avadest eemal, kui saag töötab.		Lõikehammaste õige suund.
	Vältige juhtplaadi otsa kokkupuudet mis tahes esemega. Otsakontakt võib põhjustada juhtplaadi ootamatu ülespoole ja tahapoole liikumise, mis võib põhjustada kasutajale tõsiseid vigastusi.		Kettsae kasutamisel tuleb alati kasutada kahte kätt.
	LÜLITAGE VÄLJA! Enne puhastamist või hoolduskontrolli tegemist eemaldage pistik pistikupesast.		LÜLITAGE VÄLJA! Kui juhe on kahjustatud või läbi lõigatud, eemaldage pistik kohe pistikupesast.
	Pöörlev osa töötab pidevalt mitu sekundit pärast masina väljalülitamist.		Topeltisolatsioon.

Seadme tundmaõppimine

Enne elektrilise kettsae kasutamist lugege hoolikalt läbi kasutusjuhend ja ohutusnõuded. Võrrelge allolevat joonist tegeliku seadmega, et tutvuda erinevate juhtnuppude ja reguleerimiskohtadega. Hoidke see juhend edaspidiseks kasutamiseks alles.

1. 14-tolline lõikekett
2. 14-tolline juhtplaat
3. Eesmine käekaitse
4. Eesmine käepide
5. Õlipaagi kork
6. Ohutuslukustusnupp
7. Tagumine käepide
8. Käivituslüliti
9. Seadme juhe
10. Pikendusjuhtme kinnituskonks
11. Õlitaseme indikaatoraken
12. Keti/ketiratta otsakate
13. Otsakatte mutter
14. Kuuskantvõti/tera kruvikeeraja
15. Lõikeplaadi ümbris

Tehnilised andmed

Nimipinge		120 V ~ 60 Hz
Võimsus		9A
Tühikäigukiirus		6300 p/min
Plaadi/keti pikkus		14 tolli (35,6 cm)
Maksimaalne lõikepaksus		13,5 tolli (34,3 cm) Soovitatav: 12,5 tolli (31,8 cm)
Õlipaagi maht		4 fl oz (120 ml)
Keti kiirus		37,7 jalga/s (11,5 m/s)
Netokaal		7,7 naela (3,5 kg)

Lahtipakkimine

Karbi sisu

• • Elektriline kettsaag
• • 14-tolline (35,6 cm) lõikekett (eelpaigaldatud plaadile)
• • 14-tolline (35,6 cm) juhtplaat
  • Kahe otsaga kuuskantvõti/tera kruvikeeraja
  • Lõikeplaadi ümbris
  • Kasutusjuhend koos registreerimiskaardiga

1. Eemaldage kettsaag ettevaatlikult ja kontrollige, kas kõik ülaltoodud esemed on olemas.
2. Kontrollige toodet hoolikalt, et veenduda, et saatmise ajal ei tekkinud purunemisi ega kahjustusi. Kui leiate kahjustatud või puuduvaid osi, ÄRGE viige seadet poodi tagasi. Palun helistage Snow Joe + Sun Joe klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563).
   MÄRKUS: Ärge visake saatmiskarpi ja pakkematerjali ära enne, kui olete valmis oma uut elektrilist kettsaagi kasutama. Pakend on valmistatud taaskasutatavatest materjalidest. Kõrvaldage need materjalid nõuetekohaselt vastavalt kohalikele eeskirjadele.

Seadmed ja pakkematerjal ei ole mänguasjad. Ärge laske lastel mängida kilekottide, fooliumide või väikeste osadega. Neid esemeid saab alla neelata ja need võivad põhjustada lämbumisohtu!

Kokkupanek

Saeplaadi ja -ketiga tegelemisel kandke alati vastupidavaid kindaid. Paigaldage saeplaat ja -kett väga hoolikalt, et tagada masina ohutus ja tõhusus. Kui kahtlete, võtke ühendust volitatud Snow Joe + Sun Joe edasimüüjaga või helistage Snow Joe + Sun Joe klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563).

Lahtipakkimine ja kokkupanek tuleks lõpule viia tasasel ja stabiilsel pinnal, kus on piisavalt ruumi masina ja selle pakendi liigutamiseks.

Ärge kunagi käivitage mootorit enne juhtplaadi, keti ja ketikatte paigaldamist. Kui kõik need osad pole paigas, võib sidur/ketiratas ära lennata või plahvatada, mis võib kasutajat potentsiaalselt tõsiselt vigastada.

Tõsiste kehavigastuste vältimiseks lugege läbi ja mõistke kõiki esitatud ohutusjuhiseid.

Enne mis tahes hooldustööde tegemist veenduge, et tööriist on vooluvõrgust lahti ühendatud. Selle hoiatuse eiramine võib põhjustada tõsiseid kehavigastusi.

Saeplaadi ja keti paigaldamine

Vajalikud tööriistad ja tarvikud:

• Kahe otsaga kuuskantvõti/kruvikeeraja (kaasas)
• Vastupidavad töökinnad

MÄRKUS. Saeplaadi ja keti vahetamisel kasutage ainult identseid varuosi. Enne paigaldamise jätkamist veenduge, et kettsaag on vooluvõrgust lahti ühendatud.

1. Kasutage kuuskantvõtit otsakatte mutri lahti keeramiseks ja keti/ketiratta otsakatte eemaldamiseks.


MÄRKUS. Kettsae esmakordsel ostmisel on kett lihtsaks paigaldamiseks eelnevalt saeplaadile paigaldatud. Järgige ainult saeplaadi paigaldamise juhiseid (vt 3. samm). Kui teil on vaja tulevikus ketti vahetada, järgige kõiki allpool kirjeldatud samme.

2. Asetage uus saekett silmusena välja ja sirgendage kõik keerdumised. HAMMASTE TERAV KÜLG PEAB OLEMA SUUNATUD TEIST EEMALE JA SAEPLAADIL NÄIDATUD KETI PÖÖRDUMISSUUNAS. Kui hambad on suunatud tagurpidi, pöörake silmus ümber.

3. Alustades otsast, paigaldage keti veolülid saeplaadi soonde, jättes saeplaadi taha silmuse. Kett sobib lõdvalt, kuni see on ketirattale asetatud.
   MÄRKUS. Veenduge keti suunas. Kui kett on paigaldatud tagurpidi, vibreerib saag ebanormaalselt ja ei lõika.

4. Hoidke ketti saeplaadil paigal ja asetage silmus ümber ketiratta. Asetage saeplaat tihedalt vastu kinnituspinda nii, et saeplaadi naastud oleksid saeplaadi pikas pilus ja reguleerimistihvt keti pingutustihvti augus (joonis 4).

   MÄRKUS. Kui reguleerimistihvt ei ulatu keti pingutustihvti auguni, keerake keti pingutuskruvi vastupäeva, kuni tihvti auk on reguleerimistihvtiga joondatud.
5. Hoides saeplaati ja ketti tihedalt vastu kinnituspinda, reguleerige vajadusel keti pinget, reguleerides keti pingutuskruvi kaasasoleva lameda otsaga kruvikeerajaga. Keti pingutamiseks keerake keti pingutuskruvi päripäeva või keti lõdvendamiseks vastupäeva.

6. Asetage keti/ketiratta otsakate tagasi, sisestades kõigepealt tagumise sakke tagumisse saki pessa ja asetage kate saeplaadi otsa kohale. Pingutage otsakatte mutrit; jätke saeplaat piisavalt lahti, et seda saaks pinge reguleerimiseks veidi liigutada (joonis 6).

7. Eemaldage ketilt kogu lõtk, keerates keti pingutuskruvi päripäeva, kuni kett istub tihedalt vastu saeplaati, veolülid on saeplaadi soone sees.


MÄRKUS. Kett on õigesti pingutatud, kui saeplaadi alumisel küljel pole lõtku; kett on tihedalt kinni, kuid seda saab käsitsi sidumata pöörata. Lisateavet keti pingutamise kohta leiate hooldusosast.

8. Pingutage otsakatte mutrit kuuskantvõtmega täielikult.

MÄRKUS. Kui kett on liiga pingul, ei pöörle see. Lõdvendage otsakatte mutrit veidi ja keerake keti pingutit 1/4 pööret vastupäeva. Tõstke saeplaadi ots üles ja pingutage otsakatte mutrit uuesti. Veenduge, et ketti saab käsitsi sidumata pöörata.

MÄRKUS. Uus kett kipub venima; kontrollige sageli keti pinget ja reguleerige pinget vastavalt vajadusele.

Saeplaadi ja keti vahetamine

1. Ühendage kettsaag vooluvõrgust lahti.
2. Kasutage kaasasolevat kuuskantvõtit otsakatte mutri lahti keeramiseks, et eemaldada keti/ketiratta ots.
3. Eemaldage lõikeplaat ja kett kinnituspinnalt.

4. Eemaldage vana kett saeplaadilt.
5. Uue saeketi õigeks paigaldamiseks järgige jaotise "Saeplaadi + keti paigaldamine" samme 2 kuni 6.

Tööks valmistumine

Masina kontrollimine

Enne masina kontrollimist, reguleerimist, parandamist või hooldamist veenduge, et seade pole vooluvõrku ühendatud.

Enne töö alustamist palun:

• Kontrollige, kas kõik masina ja saeplaadi kruvid on tihedalt kinni keeratud;
• Kontrollige, kas kett on õigesti pingutatud, korralikult teritatud ja kas sellel pole kahjustuste märke;
• Kontrollige, kas käepidemed ja kaitseseadmed on puhtad ja kuivad, õigesti paigaldatud ja kindlalt masina külge kinnitatud;
• Kontrollige, kas päästiku lüliti ja ohutusnupp liiguvad vabalt ilma sundimata ning naasevad automaatselt ja kiiresti tagasi oma neutraalasendisse;
• Kontrollige, kas päästiku lüliti jääb lukustatuks, kuni ohutusnuppu vajutatakse;
• Veenduge, et jahutusõhuavad pole saepuru või prahiga ummistunud;
• Kontrollige, kas keti õlitase pole alla "MIN" taseme märgi; vajadusel lisage õli kuni 1 cm kaugusele täiteava servast.
  MÄRKUS. Enne kettsae kasutamist peate keti õlitank täitma saeplaadi ja keti õliga.

Keti pinge reguleerimine

Enne mis tahes kontrollimist, reguleerimist, parandamist või hooldamist veenduge, et tööriist on vooluvõrgust lahti ühendatud.

Kett jätkab pöörlemist mitu sekundit pärast tööriista väljalülitamist.

1. Lõdvendage otsakatte mutrit, kuni see on käsitsi pingul. Kasutage lameda otsaga kruvikeerajat, et keerata keti pingutuskruvi päripäeva, et ketti pingutada. Külm kett on õigesti pingutatud, kui saeplaadi alumisel küljel pole lõtku; kett on tihedalt kinni, kuid seda saab käsitsi sidumata pöörata (joonis 9).

2. Pinge on õige, kui keti veolülid ei libise saeplaadi keti juhikust välja, kui ketti saeplaadi keskelt üles tõmmatakse.


Keti määrdeaine

Keti määrimata jätmine kahjustab ketti ja saeplaati. Kasutage kvaliteetset saeplaadi ja keti õli, mis on spetsiaalselt ette nähtud kettsaagidega kasutamiseks. Saeplaadi ja keti õli saab osta kohalikust ehituspoest või veebist aadressilt sunjoe.com.

MÄRKUS. On normaalne, et õli imbub saest, kui seda ei kasutata. Lekke vältimiseks tühjendage õlipaak pärast iga kasutamist. Kui seadet hoitakse pikemat aega (3 kuud või kauem), veenduge, et kett on kergelt määritud. See hoiab ära rooste keti ja saeplaadi ketirattal.

Ärge kasutage kettsaagi koos mis tahes lisaseadme või kinnitusega. Selline kasutamine võib olla ohtlik.

Kasutamine

Masina käivitamine
Enne kettsae käivitamist eemaldage õlipaagi kork ja lisage saeplaadi ja keti õli kuni õlitaseme aknani. Üks minut kasutamist kulutab umbes 0,2 fl untsi (6 ml) õli. Täitke, kui õlitase langeb 1/4 paagini.

MÄRKUS. Teie elektriline kettsaag on varustatud automaatse õlipumbaga saeplaadi ja keti õlitamiseks. Kettsae tööks peate lisama saeplaadi ja keti õli.

1. Ühendage elektriline kettsaag töötava 120 V pistikupesaga, kasutades vastupidavat välistingimustes kasutatavat pikendusjuhet.
2. Tehke toitejuhtmesse silmus ja lükake see läbi käepideme augu ja ümber juhtme kinnituskoha, seejärel ühendage pikendusjuhe seadme juhtmega.

3. Veenduge, et saeplaat ei puutuks kokku maapinna ega muu esemega.
4. Hoidke kettsaagi kindlalt mõlema käega.
5. Tööriista sisselülitamiseks vajutage ja hoidke pöidlaga ohutuslukustusnuppu all, seejärel pigistage sõrmedega päästikut. Kui tööriist töötab, vabastage ohutuslukustusnupp (joonis 13).

6. Tööriista väljalülitamiseks vabastage päästiku lüliti (joonis 13).

MÄRKUS. Ärge vajutage päästiku lülitit enne, kui olete valmis lõikama.

Kasutusnõuanded

Teie ja teiste ohutuse tagamiseks:

1. Ärge kasutage masinat enne, kui olete juhiseid hoolikalt lugenud. Tutvuge juhtnuppude ja masina õige kasutamisega. Õppige, kuidas masinat kiiresti peatada.
2. Pidage meeles, et operaator või kasutaja vastutab teistele inimestele või nende varale tekitatud õnnetuste või ohtude eest.
3. Masina kasutamisel kandke alati sobivat riietust. Kandke vibratsioonivastaseid kindaid ja muid isikukaitsevahendeid.
   MÄRKUS: Kõik ülalnimetatud ettevaatusabinõud ei taga siiski teatud riskide vältimist – st Raynaud' sündroomi või karpaalkanali sündroomi. Operaatoritel, kes kasutavad seda masinat pikema aja jooksul, on soovitatav regulaarselt oma käsi ja sõrmi kontrollida. Kui ilmnevad mõni ülalmainitud sümptomitest, võtke kohe ühendust arstiga.
4. Töötage ainult päevavalguses või hea kunstliku valguse korral.
5. Olge metallist aedade läheduses töötamisel äärmiselt ettevaatlik.
6. Hoiduge, et te ei lööks saelatti tugevasti vastu võõrkehi või keti liikumisest põhjustatud lendavaid esemeid.
7. Ärge kasutage kettsaagi puu otsas, redelil või tellingutel. See on äärmiselt ohtlik.
8. Olge äärmiselt ettevaatlik väikeste põõsaste, noorte puude või pinge all olevate okste lõikamisel. Selline õhuke ja pingul materjal võib sae kinni püüda ja tagasi teie poole lennata, teid tasakaalust välja viia või tagasi põrgata.
9. Ärge lõigake liaane ja/või väikseid aluspõõsaid.
10. Enne seadme käivitamist veenduge, et kettsaag ei puutuks kokku ühegi esemega.

Pärast sae väljalülitamist kett liigub edasi. Ärge kasutage tööriista niisketes tingimustes.

Pidage alati meeles, et valesti kasutatud kettsaag võib kahjustada või häirida teisi ning avaldada tõsist mõju keskkonnale.

Et austada inimesi ja keskkonda:

• Vältige masina kasutamist keskkondades või kellaaegadel, kui see võib teisi häirida.
• Järgige rangelt kohalikke eeskirju ja sätteid saagimisjärgsete jäätmematerjalide kõrvaldamise kohta.
• Järgige rangelt kohalikke eeskirju ja sätteid õlide, kahjustatud osade või muude elementide kõrvaldamise kohta, millel on tugev mõju keskkonnale.
• Masina töötamisel paisatakse keskkonda teatud kogus keti määrdeõli, seega kasutage ainult selleks otstarbeks valmistatud biolagunevaid õlisid.
• Tuleohu vältimiseks ärge jätke masinat kuuma mootoriga lehtedele või kuivale rohule.

Pikaajaline vibratsioonile kokkupuude võib põhjustada vigastusi ja neurovaskulaarseid häireid (nimetatakse ka "Raynaud' sündroomiks" või "valgeks käeks"), eriti inimestele, kes põevad vereringehäireid. Sümptomid võivad mõjutada käsi, randmeid ja sõrmi ning avalduda tundlikkuse kaotuse, tuimuse, sügeluse, valu ja naha värvuse muutuse või nähtavate muutustena. Neid mõjusid võivad süvendada madal ümbritseva õhu temperatuur ja/või käepidemete liiga tugev kinnihoidmine. Kui sümptomid ilmnevad, tuleb masina kasutamise aega vähendada ja konsulteerida arstiga.

Kontrollimised töö ajal

Keti pinge kontrollimine

Kett kipub töötamise ajal järk-järgult venima, seega peate selle pinget sageli kontrollima.

Esimesel kasutusperioodil (või pärast keti vahetamist) tuleb keti pinget kontrollida sagedamini, kuna kett settib.

Ärge kunagi töötage lahtise ketiga, kuna see võib olla ohtlik, kui kett libiseb juhtsiinidelt välja.

Keti pinge reguleerimiseks järgige juhiseid jaotises "Keti pinge reguleerimine".

Õli juurdevoolu kontrollimine

Ärge kunagi kasutage masinat ilma määrimiseta! Õlitaset saate paagis kontrollida läbi läbipaistva mõõturi. Veenduge, et täidate õlipaagi iga kord, kui masinat kasutate. Parimate tulemuste saavutamiseks kasutage ainult kvaliteetset saelati ja ketiõli, mis on spetsiaalselt ette nähtud kettsaagide jaoks.

Veenduge, et saelatt ja kett on õli juurdevoolu kontrollimisel paigas.

Käivitage mootor ja kontrollige, kas ketiõli tarnitakse allpool näidatud viisil.

Õige lõikeasend

1. Kaal peaks olema tasakaalus mõlema jalaga kindlal pinnasel.
2. Hoidke oma vasakut kätt ja küünarnukki "sirge käe" asendis, et taluda tagasilöögi jõudu.

3. Teie keha peaks alati olema ketijoone vasakul küljel.

Põhilised lõikamisprotseduurid

1. Väikesed puud, mille läbimõõt on kuni 6–7 tolli, lõigatakse tavaliselt ühe lõikega. Sisselõiked määravad puu langemise suuna.

Kui puu hakkab langema vales suunas või kui saag jäi langemise ajal kinni, jätke saag maha ja päästke ennast.

Vaadake perioodiliselt tagalõike ajal puu tippu, et veenduda, kas puu langeb soovitud suunas.

2. Enne suurema saagimistöö alustamist harjutage sae kasutamise tunnetamiseks mõne väikese palgi lõikamist järgmiste tehnikate abil.
3. Võtke õige asend puidu ees, kui saag on välja lülitatud.
4. Pigistage päästikut ja laske ketil enne lõikamist täiskiirusele kiirendada.
5. Hoidke saagi mõlema käega kindlalt. Hoidke alati oma vasakut kätt eesmisel käepidemel ja paremat kätt tagumisel käepidemel, nii et teie keha oleks ketijoone vasakul küljel.
6. Hoidke seadet kogu lõikamise aja töötamas, säilitades ühtlase kiiruse.
7. Laske ketil tööd teha; avaldage ainult kerget allapoole suunatud survet. Kui te lõikate jõuga, võib see kahjustada saelatti, ketti või seadet.
8. Ärge avaldage lõike lõpus saele survet.
9. Kukkumise vältimiseks lõigake alati mõlema jalaga kindlal pinnasel.
10. Ärge lõigake kõrgemal kui rinna kõrgus, kuna kõrgel hoitava saega on tagasilöögi jõude raske kontrollida.

Lõikamistehnikad

Enne esimest korda langetamist või laasimist harjutage palkide saagimist maapinnal või saepukkidel, et saaksite masina ja kõige sobivamate saagimistehnikatega tuttavaks. Puu langetamisel hoidke kõiki lõikealast ohutus kauguses. Ohutuim kaugus peaks olema vähemalt kaks korda suurem kui langetusalal olevate suurimate puude kõrgus.

Saagimisel hoidke masinat alati mõlema käega.

Peatage mootor kohe, kui kett saagimise ajal seiskub. Olge teadlik tagasilöögist, mis võib tekkida, kui saelatt puutub kokku takistusega.

Puu langetamine

1. Kui kahe või enama inimese poolt teostatakse samaaegselt järkamist ja langetamist, tuleb langetustöö eraldada järkamistööst vähemalt kaks korda langetatava puu kõrguse kaugusega. Puid ei tohiks langetada viisil, mis võib ohustada inimest, tabada elektriliini või põhjustada varalist kahju. Kui puu puutub kokku elektriliiniga, tuleb sellest kohe teavitada energiaettevõtet.

Kontrollige puud kahjustatud või surnud okste suhtes, mis võivad langetamise ajal maha kukkuda ja teid tabada.

2. Kettsae operaator peaks viibima maastiku ülemisel küljel, kuna puu tõenäoliselt veereb või libiseb pärast langetamist allamäge.
3. Planeerige evakuatsioonitee ja puhastage enne töö alustamist vastav ala. Evakuatsioonitee peaks ulatuma tagasi ja diagonaalselt oodatava langemissuuna taha, nagu on näidatud.

4. Enne langetamise alustamist kaaluge puu loomulikku kallet, suuremate okste asukohta ja tuule suunda, et aidata teil hinnata suunda, kuhu puu langeb.

Ärge langetage puid tugeva tuule või tugeva sademe korral. Oodake lõikamiseks soodsaid tingimusi.

Ärge langetage puid, millel on äärmuslik kalle, või suuri puid, millel on mädanenud oksad, lahtine koor või õõnsad tüved. Laske need puud rasketehnikaga alla lükata või lohistada ja seejärel lõigata.

5. Eemaldage lõigatavalt puult mustus, kivid, lahtine koor, naelad, klambrid ja traat.

Sisselõike tegemine

Tehke sisselõige 1/3 puu läbimõõdust, risti langemissuunaga, nagu on näidatud.

Tehke kõigepealt alumine horisontaalne sisselõige.

See aitab vältida saeketi või saelati kinnikiilumist teise sisselõike tegemisel.

Langetamise tagalõige

1. Tehke langetamise tagalõige vähemalt 2 tolli (50 mm) kõrgemal kui horisontaalne sisselõige, nagu on näidatud (joonis 18). Hoidke langetamise tagalõige paralleelselt horisontaalse sisselõikega. Asetage langetamise tagalõige strateegiliselt nii, et piisavalt puitu jääks hinge toimimiseks. Hinge puit takistab puu väändumist ja vales suunas langemist. Ärge lõigake läbi hinge.
2. Kui langetamine jõuab hinge lähedale, peaks puu hakkama langema. Kui on mingi võimalus, et puu ei pruugi langeda soovitud suunas või see võib tagasi kiikuda ja saeketi kinni kiiluda, lõpetage lõikamine enne langetamise tagalõike lõpetamist ja kasutage puidust, plastikust või alumiiniumist kiile, et avada lõige ja langetada puu mööda soovitud langemissuunda.
3. Kui puu hakkab langema, eemaldage kettsaag lõikest, peatage mootor, pange kettsaag maha ja kasutage seejärel planeeritud taganemisteed. Olge valvel pea kohal langevate okste suhtes ja jälgige oma jalgealust.

Puu laasimine

Laasimine on protsess, mille käigus eemaldatakse langenud puult oksad. Laasimisel jätke suuremad alumised oksad, et toetada palk maapinnast eemale. Eemaldage väikesed oksad ühe lõikega, nagu on näidatud. Pinge all olevaid oksi tuleks lõigata alt üles, et vältida kettsae kinnikiilumist.

Pöörake erilist tähelepanu sellele, kus oksad maapinnal asuvad, ja teadvustage järgmisi riske:

1. oksad võivad olla pinge all;
2. suund, kuhu oks langeb, võib erineda eeldatavast;
3. puu võib pärast oksa lõikamist olla ebastabiilne.

Palgi järkamine

Järkamine on protsess, mille käigus palk lõigatakse pikkusteks. Oluline on veenduda, et teie jalgealune on kindel ja teie kaal on mõlemale jalale ühtlaselt jaotunud. Võimalusel tuleks palk tõsta ja toetada okste, palkide või kiilude abil. Lihtsaks lõikamiseks järgige neid lihtsaid juhiseid:

1. Kui palk on toetatud kogu pikkuses, nagu on näidatud, lõigake ülalt (ülevalt).

2. Kui palk on toetatud ühest otsast, lõigake 1/3 läbimõõdust altpoolt (altpoolt). Seejärel tehke viimistluslõige ülevalt, et kohtuda esimese lõikega.

3. Kui palk on toetatud mõlemast otsast, lõigake 1/3 läbimõõdust ülalt (ülevalt). Seejärel tehke viimistluslõige altpoolt alumise 2/3 ulatuses, et kohtuda esimese lõikega.

4. Palki on lihtsam saagida naelaga.


• Kaevake nael palki ja kasutage seda pöördepunktina. Lõigake kaarja liigutusega, et saelatt tungiks puitu.
• Vajadusel korrake mitu korda, muutes punkti, kuhu nael istutate.
• Nõlval järkamisel seiske alati palgi ülemisel küljel (joonis 20). Palki läbilõikamisel säilitage kontroll, vabastades lõikamisrõhu lõike lõpus, lõdvendamata oma haaret kettsae käepidemetest. Ärge laske ketil maapinnaga kokku puutuda.


Pärast lõike lõpetamist oodake, kuni saekett seiskub, enne kui kettsae liigutate. Enne puult puule liikumist peatage alati mootor.

Töö lõpetamine

Kui olete oma töö lõpetanud:

• Lülitage mootor välja ja eemaldage seade vooluvõrgust.
• Oodake, kuni kett seiskub, ja laske masinal jahtuda.
• Eemaldage ketilt kõik saepuru- või õlijäägid.
• Kui on liigne mustus või vaigu kogunemine, võtke kett lahti ja asetage see sobiva puhastusvahendiga anumasse. Seejärel loputage seda puhta veega ja töödelge seda sobiva korrosioonivastase spreiga enne selle masinale tagasi panemist.
• Enne hoiustamist paigaldage saelati kaitse saelatile.

Enne kettsae hoiustamist suletud ruumis laske mootoril täielikult jahtuda.

Tuleohu vähendamiseks puhastage masin põhjalikult, et eemaldada saepuru, oksad, lehed või liigne rasv. Ärge kunagi jätke lõigatud prahiga mahuteid hoiuruumi.

Hooldus

Kõigi käesolevas juhendis ettenägemata hooldustööde korral võtke ühendust volitatud Snow Joe + Sun Joe edasimüüjaga või helistage Snow Joe + Sun Joe klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563). Igasugune toiming, mida tehakse volitamata teeninduskeskuses või kvalifitseerimata personali poolt, tühistab garantii täielikult.

Teie ja teiste ohutuse tagamiseks:

• Korralik hooldus on oluline, et säilitada masina algne tõhusus ja ohutus aja jooksul.
• Hoidke kõik mutrid, poldid ja kruvid pingul, et seade oleks kindlasti ohutus töökorras.
• Ärge kunagi kasutage masinat kulunud või kahjustatud osadega.
  Kahjustatud osad tuleb välja vahetada ja mitte kunagi parandada.
• Kasutage ainult originaalseid Snow Joe + Sun Joe varuosi. Osad, mis ei ole sama kvaliteediga, võivad seadet tõsiselt kahjustada, ohutust kahjustada ja garantii tühistada.

Enne elektrilise kettsae reguleerimist, hooldamist või parandamist ühendage seade alati vooluvõrgust lahti.

• Varda ja keti käsitsemisel kasutage kaitsekindaid.
• Hoidke kaitsev lõikevarda ümbris peal, välja arvatud juhul, kui sekkute otse varda või ketti.
• Ärge kunagi kõrvaldage õlisid ega muid saasteaineid volitamata kohtades.

Mootori jahutus

Mootori ülekuumenemise ja kahjustuste vältimiseks hoidke jahutusõhuavad alati puhtad ning saepurust ja prahist vabad.

Keti pingsus

Kontrollige keti pingsust enne sae kasutamist, kui kett on külm. Külma keti õige pingsus on siis, kui juhtplaadi alumisel küljel ei ole lõtku; kett on tihedalt kinni, kuid saate seda käsitsi pöörata ilma sidumata.

Sae normaalse töö ajal keti temperatuur tõuseb. Korralikult pingutatud sooja keti veolülid ripuvad umbes 0,050 tolli (1,25 mm) vardasoone kohal. Olge teadlik, et soojana pingutatud kett võib jahtumisel olla liiga pingul. Kontrollige "külma pingsust" enne järgmist kasutamist. Ketti tuleb uuesti pingutada alati, kui veolülide lamedad osad ripuvad vardasoone kohal.

MÄRKUS: Uus kett kipub venima. Kontrollige keti pingsust sageli ja pingutage vastavalt vajadusele.

Mutrid ja kruvid

Kontrollige perioodiliselt, kas kõik mutrid ja kruvid on kindlalt kinni keeratud ja käepidemed on tihedalt kinnitatud.

Keti teritamine

Selleks, et kettsaag töötaks ohutult ja tõhusalt, on oluline, et lõikekomponendid oleksid hästi teritatud. On väga soovitatav kett välja vahetada, kui see kaotab oma võime puhtalt ja ohutult lõigata. Olemasolevat ketti on siiski võimalik teritada, kui teritamine toimub hoolikalt. Igasugune töö keti ja vardaga nõuab spetsiifilisi kogemusi ja spetsiaalseid tööriistu. Ohutuse tagamiseks soovitame teil võtta ühendust volitatud Snow Joe + Sun Joe edasimüüjaga või helistage Snow Joe + Sun Joe klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563).

Teritamine on vajalik, kui:

• Saepuru näeb välja nagu tolm.
• Lõikamine muutub raskemaks.
• Lõige ei ole sirge.
• Vibratsioon suureneb.

Volitatud teeninduskeskus teritab ketti õigete tööriistade abil, et tagada minimaalne materjali eemaldamine ja ühtlane teravus kõigil lõikeservadel.

Kui teritate ketti ise, kasutage spetsiaalseid ümmarguse ristlõikega viile läbimõõduga 5/32 tolli (4 mm). Lõikeservade kahjustamise vältimiseks on vaja teatud oskusi ja kogemusi.

Teritage ketti järgmiselt:

• Kinnitage varras kindlalt, koos paigaldatud ketiga, sobivasse kruustangidesse.
• Pingutage ketti, kui see on lahti.
• Paigaldage viil juhikusse ja seejärel sisestage see hambasse konstantse nurga all lõikeservast.
• Teritage edasi-tagasi liigutusega paar korda ja korrake seda kõigil samas suunas (paremale või vasakule) suunatud lõikeservadel.
• Keti edasiliikumiseks kasutage kruvikeerajat.
• Pöörake varras kruustangides ümber ja korrake kõigil teistel lõikeservadel.
• Kontrollige, et sügavuse piiraja hammas ei ulatuks kaugemale kui kontrolltööriist ja viilige kõik väljaulatuvad osad lameda viiliga, ümardades servad.
• Pärast teritamist eemaldage kõik viilimise ja tolmu jäljed ning määrige kett õlivannis. Vahetage kett välja alati, kui:
  • lõikeservade pikkus väheneb 5 mm või vähem;
  • lülide ja neetide vahel on liiga palju vaba ruumi.


Juhtplaadi hooldus

Kui juhtplaadil on kulumise märke, pöörake see sael ümber, et jaotada kulumist maksimaalse varda eluea saavutamiseks. Varda rööbaste sulgkerimine või jämedus on varda kulumise normaalne protsess. Sellised vead tuleks viiliga siluda niipea, kui need tekivad.

Vahetage varras välja, kui esineb mõni järgmistest vigadest:

• kulumine varda rööbaste sees, mis võimaldab ketil külili asetuda;
• painutatud juhtplaat;
• pragunenud või purunenud rööpad;
• laiali paisatud rööpad.

Pöörake saag ümber, kontrollige juhtplaadi alumist külge ja veenduge, et määrdeavad ja keti soon on vabad lisanditest.

Saate osta varuosi oma Sun Joe SWJ599E elektrilisele kettsaele veebis aadressil sunjoe.com või tellimiseks telefoni teel võtke ühendust Snow Joe + Sun Joe klienditeenindusega numbril 1-866-SNOWJOE (1-866-766-9563).

Keti hammasratas

Kontrollige regulaarselt hammasratta seisukorda ja vahetage see välja, kui kulumine ületab 0,5 mm.

Ärge paigaldage uut ketti kulunud hammasrattaga või vastupidi.

Hoiustamine

Pärast iga töösessiooni puhastage masin põhjalikult, et eemaldada kogu tolm ja praht, ning libistage varda ümbris üle lõikevarda. Parandage või vahetage seadme kõik defektsed osad.

Hoidke masinat kuivas, lukustatud kohas lastele kättesaamatus kohas.

Tugi

Kui teie Sun Joe SWJ599E elektriline kettsaag vajab teenindust või hooldust, helistage abi saamiseks numbril 1-866-SNOWJOE (1-866-7669563).

Mudeli- ja seerianumbrid

Ettevõttega ühenduse võtmisel, osade ümbertellimisel või volitatud edasimüüjalt teenuse tellimisel peate esitama mudeli- ja seerianumbrid, mis on leitavad seadme korpusel asuvalt kleebiselt. Kopeerige need numbrid allpool olevasse ruumi.

Veaotsing

Viga	Võimalik põhjus	Lahendus
Mootor ei käivitu, kui selle sisse lülitate	Juhe ei ole ühendatud vooluvõrku	Veenduge, et juhe on ühendatud vooluvõrku
	Käivituslüliti ei tööta	Kontrollige, kas enne käivituslüliti sisselülitamist on ohutuslukustusnupp täielikult alla vajutatud
	Pikendusjuhe ei ole pistikuga ühendatud	Kontrollige, kas pikendusjuhe on tööriistaga täielikult ühendatud
	Pikendusjuhe või toitekaabel on kahjustatud	Parandage või vahetage kahjustatud juhe välja
	Kulunud mootoriharjad	Mootoriharjad tuleb välja vahetada
Varras ja kett töötavad kuumalt ja suitsevad	Keti pingsus on liiga suur	Reguleerige keti pingsust
	Õlipaak on tühi	Täitke paak ketiõliga
	Kett on paigaldatud tagurpidi	Pöörake kett ümber nii, et lõikurid oleksid õiges suunas
Mootor töötab, kuid kett ei pöörle	Keti pingsus on liiga suur	Reguleerige keti pingsust
	Juhtplaat ja kett võivad olla kahjustatud	Vahetage kett ja varras identsete varuosade vastu
Kehv lõikejõudlus	Nüri saekett	Teritage või vahetage saekett välja
	Vale keti pingsus	Kontrollige keti pingsust
	Saekett on valesti paigaldatud	Kontrollige saeketi orientatsiooni
Kett hüppab juhtplaadilt maha	Vale keti pingsus	Kontrollige keti pingsust
Kett töötab raskustega	Vale keti pingsus	Kontrollige keti pingsust

© 2021 by Snow Joe, LLC
Kõik õigused kaitstud. Algupärased juhised.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla SunJoe SWJ599E - Elektrilise kettsae kasutusjuhend

Saadaolevad keeled
