SunJoe SWJ599E - Manuale della Motosega Elettrica

Istruzioni di Sicurezza

Tutti gli Operatori Devono Leggere Queste Istruzioni Prima dell'Uso
Leggere tutte le istruzioni contenute in questo manuale. Conservare questo manuale in un luogo sicuro, in modo che le informazioni siano sempre disponibili. Se si cede l'attrezzatura a un'altra persona, assicurarsi di fornire queste istruzioni per l'uso. Le precauzioni di sicurezza di base devono essere sempre seguite per ridurre il rischio di incendi, scosse elettriche e lesioni personali.

Notare il simbolo di avviso di sicurezza personale m utilizzato in questo manuale per richiamare l'attenzione su un AVVISO fornito insieme alla particolare istruzione operativa. Ciò significa che l'operazione richiede speciale ATTENZIONE, PRUDENZA, e CONSAPEVOLEZZA.

Uso Previsto

Questa motosega elettrica è stata progettata e fabbricata per rifilare e potare rami e arbusti e per tagliare tronchi più piccoli fino a 10 pollici (25 cm) di spessore. Tutti gli oggetti in legno destinati ad essere tagliati con questa motosega non devono essere più spessi delle massime capacità di taglio della barra guida.

Uso Improprio

Qualsiasi altro uso diverso dalle applicazioni sopra menzionate costituisce un grave pericolo per l'utente e può danneggiare sia l'utensile che la proprietà personale. Esempi di uso improprio includono, ma non sono limitati a:

• taglio di siepi;
• intaglio;
• sezionamento di pallet, casse e vari materiali di imballaggio;
• sezionamento di mobili o altri materiali con chiodi, viti o altri componenti metallici;
• macellazione di carne;
• uso della macchina per sollevare, spostare o spaccare oggetti;
• uso della macchina mentre è fissata a supporti fissi.

L'uso improprio della macchina invaliderà la garanzia, sollevando il produttore da ogni responsabilità. L'utente sarà di conseguenza responsabile per qualsiasi danno o lesione a se stesso o ad altri.

Sicurezza Generale

Quando si utilizzano attrezzi elettrici da giardino, le precauzioni di sicurezza di base devono essere sempre seguite per ridurre il rischio di incendi, scosse elettriche e lesioni personali, tra cui le seguenti:

1. Mantenere le protezioni in posizione – Le protezioni devono essere controllate periodicamente per assicurarsi che siano correttamente montate e in perfetto stato di funzionamento.
2. Rimuovere chiavi di regolazione e chiavi inglesi – Assicurarsi che le chiavi di regolazione siano state rimosse dalla sega prima di accenderla.
3. Mantenere l'area di lavoro pulita e ben illuminata – Rimuovere rami e arbusti dall'area di lavoro dopo ogni sessione di taglio. Le aree disordinate favoriscono gli incidenti.
4. Evitare condizioni pericolose – Non utilizzare questa macchina in luoghi piovosi, tempestosi, umidi o bagnati. Non azionare l'unità in atmosfere gassose o esplosive. I motori di queste unità normalmente producono scintille, e le scintille possono incendiare i fumi.
5. Non usare la motosega sotto la pioggia.
6. Tenere lontani astanti e bambini – Tutti gli astanti, inclusi bambini e animali domestici, devono essere tenuti a una distanza di sicurezza dall'area di lavoro.
7. Non forzare l'utensile – Svolgerà il lavoro in modo efficace e sicuro se utilizzato alla velocità per cui è stato progettato.
8. Utilizzare l'utensile giusto – Non forzare l'utensile o qualsiasi accessorio sull'utensile a svolgere un lavoro per cui non è stato concepito.
9. Indossare abbigliamento adeguato – Non indossare indumenti larghi o gioielli poiché tali oggetti potrebbero impigliarsi nelle parti in movimento. Si raccomanda di indossare guanti di gomma resistenti, calzature robuste antiscivolo e abbigliamento aderente quando si lavora all'aperto con utensili elettrici.
10. Indossare copricapo protettivi per contenere i capelli lunghi.
11. Indossare sempre occhiali di sicurezza e protezioni acustiche per proteggere occhi e orecchie – Gli occhiali da vista comuni hanno solo lenti resistenti agli urti e non offrono la stessa protezione degli occhiali di sicurezza.
12. Indossare maschere per il viso o antipolvere – Se l'operazione di taglio è polverosa, si raccomanda l'uso di una maschera per il viso o antipolvere appositamente progettata per filtrare le particelle microscopiche.
13. Non sporgersi troppo – Mantenere sempre una corretta postura e un buon equilibrio.
14. Mantenere gli utensili con cura – Mantenere gli utensili affilati e puliti per le migliori e più sicure prestazioni. Seguire le istruzioni per la lubrificazione e la sostituzione degli accessori.
15. Scollegare l'utensile – Scollegare la motosega dall'alimentazione quando non in uso, prima della manutenzione, durante il trasporto o quando si cambiano la catena o altri accessori.
16. Ridurre il rischio di avviamento involontario – Assicurarsi che l'interruttore sia in posizione OFF prima di collegare l'utensile a una fonte di alimentazione.
17. Utilizzare accessori raccomandati – Consultare il manuale del proprietario per gli accessori raccomandati. L'uso di accessori impropri può causare rischio di lesioni.
18. Verificare la presenza di parti danneggiate – Prima di ogni utilizzo, riparare o sostituire qualsiasi protezione o parte danneggiata. Inoltre, controllare l'allineamento delle parti in movimento, l'inceppamento delle parti in movimento, la rottura delle parti e qualsiasi altra condizione che possa influire sul funzionamento dell'utensile.
19. Non lasciare mai l'utensile incustodito mentre è in funzione – Spegnere l'alimentazione rimuovendo il cavo di alimentazione direttamente dalla sua presa. Non lasciare la sega finché la barra di taglio non si è completamente fermata.
20. Evitare l'avviamento involontario – Non trasportare la motosega con il dito sull'interruttore.
21. Non afferrare la lama di taglio esposta o i bordi taglienti quando si raccoglie o si tiene la sega – Assicurarsi di riporre la barra di taglio nella sua guaina protettiva quando non in uso.
22. Rimanere vigili – Prestate attenzione a ciò che fate. Usate il buon senso. Non azionare la motosega quando si è stanchi.
23. Conservare l'utensile inattivo al chiuso – Quando non in uso, gli apparecchi devono essere conservati al chiuso in un luogo asciutto e in alto o sotto chiave, fuori dalla portata dei bambini.

Uso + Manutenzione del Dispositivo

Conservare tutti gli avvisi e le istruzioni per riferimento futuro. Il termine "utensile elettrico" negli avvisi si riferisce alla vostra motosega elettrica.

Spegnere l'interruttore di alimentazione e scollegare la fonte di alimentazione prima di regolare, ispezionare, effettuare la manutenzione o pulire l'utensile elettrico, quando si cambiano gli accessori o quando si presentano altre condizioni pericolose. Tutte le operazioni di manutenzione devono essere eseguite dopo che le parti rotanti dell'utensile elettrico si sono completamente fermate. Tali misure di sicurezza preventive riducono il rischio di avviare accidentalmente l'utensile elettrico.

1. Non forzare l'utensile elettrico. Utilizzare l'utensile elettrico corretto per la propria applicazione. L'utensile elettrico corretto funzionerà meglio con minore probabilità di danni personali o meccanici se utilizzato alla velocità per cui è stato progettato.
2. Non utilizzare l'utensile elettrico se l'interruttore non lo accende e spegne. Qualsiasi utensile elettrico che non può essere controllato con l'interruttore è pericoloso e deve essere riparato.
3. Scollegare l'unità dalla sua fonte di alimentazione prima di effettuare qualsiasi regolazione, cambiare gli accessori o riporre l'utensile elettrico. Tali misure di sicurezza preventive riducono il rischio di avviare accidentalmente l'utensile elettrico.
4. Conservare gli utensili elettrici inattivi al chiuso in un luogo asciutto e sotto chiave, fuori dalla portata dei bambini. Non consentire a persone non familiarizzate con l'utensile elettrico o con queste istruzioni l'accesso alla macchina. Gli utensili elettrici sono pericolosi nelle mani di utenti non addestrati.
5. Mantenere gli utensili elettrici con cura per garantire un funzionamento sicuro e prestazioni ottimali. Mantenere le impugnature asciutte, pulite e prive di olio e grasso. Verificare l'allineamento o l'ostruzione delle parti in movimento, la rottura delle parti e qualsiasi altra condizione che possa influire sul funzionamento dell'utensile elettrico. Se si riscontrano danni, far riparare l'utensile elettrico prima dell'uso. Molti incidenti sono causati da utensili elettrici mal mantenuti.
6. Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio ben mantenuti con bordi taglienti affilati hanno meno probabilità di incepparsi e sono più facili da controllare.
7. Utilizzare l'utensile elettrico e gli accessori in conformità con queste istruzioni, e assicurarsi di tenere conto delle condizioni di lavoro e del lavoro da eseguire. L'uso dell'utensile elettrico per operazioni diverse da quelle previste potrebbe comportare una situazione pericolosa.
8. Le parti in movimento presentano rischi. Tenere viso, capelli, abbigliamento, mani e piedi lontano da tutte le parti in movimento. Tutte le protezioni e gli accessori di sicurezza devono essere installati correttamente prima di utilizzare l'utensile elettrico. Spegnere e scollegare l'alimentazione prima di toccare qualsiasi parte diversa dalle impugnature e dall'interruttore.

Sicurezza Elettrica

1. La protezione con interruttore differenziale (GFCI) deve essere fornita sui circuiti o sulle prese da utilizzare per questa motosega elettrica. Sono disponibili prese con protezione GFCI integrata che possono essere utilizzate per questa misura di sicurezza.
2. Assicurarsi che la tensione di rete corrisponda a quella indicata sull'etichetta di valutazione dell'unità. L'uso di una tensione impropria può danneggiare il motore e ferire l'utente.
3. Per prevenire scosse elettriche, utilizzare solo con una prolunga adatta per uso esterno, come SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A o SJTOW-A.
   Prima dell'uso, verificare che la prolunga sia in buone condizioni. Quando si utilizza una prolunga, assicurarsi di usarne una sufficientemente robusta da sopportare la corrente che il prodotto richiederà. Una prolunga sottodimensionata causerà una caduta di tensione di linea con conseguente perdita di potenza e surriscaldamento.

Le scosse elettriche possono causare LESIONI GRAVI o MORTE. Attenersi a queste avvertenze:

• Non permettere che alcuna parte della motosega elettrica entri in contatto con l'acqua mentre è in funzione. Se l'apparecchio si bagna mentre è spento, asciugarlo prima di avviarlo.
• Utilizzare solo una prolunga classificata UL-, CSA- o ETL per uso esterno, adatta a tutte le condizioni atmosferiche.
• Non utilizzare una prolunga di lunghezza superiore a 100 piedi (30 m).
• Non toccare l'apparecchio o la sua spina con le mani bagnate o mentre si è in acqua. Indossare stivali di gomma offre una certa protezione.

TABELLA PROLUNGHE
Lunghezza Prolunga	Fino a 50 ft (15 m)	+50 ft - 100 ft (+15 m - 30 m)
Sezione Filo (A.W.G.):	16	14

4. Per ridurre il rischio di scosse elettriche, questo apparecchio è dotato di una spina polarizzata (cioè una lama è più larga dell'altra). Utilizzare questo apparecchio solo con una prolunga polarizzata classificata UL-, CSA- o ETL consigliata per uso esterno, adatta a tutte le condizioni atmosferiche.
   La spina dell'apparecchio si inserisce nella prolunga polarizzata in un solo modo. Se la spina dell'apparecchio non si inserisce completamente nella prolunga, invertire la spina. Se la spina non si inserisce ancora, procurarsi una prolunga polarizzata corretta. Una prolunga polarizzata richiederà l'uso di una presa a muro polarizzata. La spina della prolunga si inserisce nella presa a muro polarizzata in un solo modo. Se la spina non si inserisce completamente nella presa a muro, invertire la spina. Se la spina non si inserisce ancora, contattare un elettricista qualificato per installare la presa a muro appropriata. Non modificare in alcun modo la spina dell'apparecchio, la presa della prolunga o la spina della prolunga.
5. Per evitare che il cavo dell'apparecchio si disconnetta dalla prolunga durante il funzionamento, utilizzare il gancio di fissaggio della prolunga e/o fare un nodo come mostrato di seguito.

   Metodo per fissare la prolunga
6. Non abusare del cavo. Non tirare mai la motosega per il cavo né strappare il cavo per scollegarlo dalla presa. Tenere il cavo lontano da calore, olio e bordi taglienti.

Apparecchi a Doppio Isolamento
In un apparecchio a doppio isolamento, vengono forniti due sistemi di isolamento anziché la messa a terra. Non sono previsti mezzi di messa a terra su un apparecchio a doppio isolamento, né deve essere aggiunto un mezzo di messa a terra all'apparecchio. La manutenzione di un apparecchio a doppio isolamento richiede estrema cura e conoscenza del sistema, e deve essere eseguita solo da personale di assistenza qualificato presso un rivenditore autorizzato Snow Joe + Sun Joe. I pezzi di ricambio per un apparecchio a doppio isolamento devono essere identici alle parti che sostituiscono. Un apparecchio a doppio isolamento è contrassegnato con le parole "Doppio Isolamento" o "Doppio Isolato". Il simbolo (quadrato all'interno di un quadrato) può anche essere marcato sull'apparecchio.

DOPPIO ISOLAMENTO: NON RICHIEDE MESSA A TERRA. PER LA MANUTENZIONE, UTILIZZARE SOLO PARTI DI RICAMBIO IDENTICHE.

Questa motosega elettrica è a doppio isolamento, eliminando la necessità di un sistema di messa a terra separato. Utilizzare solo parti di ricambio identiche. Leggere le istruzioni prima di eseguire la manutenzione su apparecchi a doppio isolamento. Utilizzare questa motosega solo come descritto in questo manuale.

Assistenza

• Far riparare il proprio utensile elettrico da un tecnico qualificato presso un rivenditore autorizzato Snow Joe + Sun Joe utilizzando solo parti di ricambio identiche o chiamare il centro di assistenza clienti Snow Joe + Sun Joe al numero 1-866-SNOWJOE (1-866-766-9563). Ciò garantirà che la sicurezza dell'utensile elettrico sia mantenuta.

Avvertenze di Sicurezza del Dispositivo

• Tenere tutte le parti del corpo lontane dalla catena della sega quando la motosega è in funzione. Prima di avviare la motosega, assicurarsi che la catena della sega non sia a contatto con nulla. Un momento di disattenzione durante l'uso della motosega può causare l'impigliamento dei vestiti o del corpo con la catena della sega.
• Tenere sempre la motosega con la mano destra sull'impugnatura posteriore e la mano sinistra sull'impugnatura anteriore. Tenere la motosega con una configurazione delle mani invertita aumenta il rischio di lesioni personali e non dovrebbe mai essere fatto.
• Tenere l'utensile elettrico solo per le superfici di presa isolate, perché la catena della sega potrebbe entrare in contatto con cavi nascosti o con il proprio cavo. Le catene della sega che entrano in contatto con un cavo "sotto tensione" possono rendere "sotto tensione" le parti metalliche esposte dell'utensile elettrico e potrebbero causare una scossa elettrica all'operatore.
• Indossare occhiali di sicurezza e protezione per l'udito. Se si utilizza la motosega ogni giorno in condizioni normali, si può essere esposti a un livello di rumore di 85 dB (A) o superiore. Si raccomanda ulteriore equipaggiamento protettivo per testa, mani, gambe e piedi. Un abbigliamento protettivo adeguato ridurrà le lesioni personali causate da detriti volanti o contatto accidentale con la catena della sega.
• Non azionare la motosega su un albero. L'azionamento di una motosega su un albero può provocare lesioni personali.
• Mantenere sempre una base d'appoggio adeguata e azionare la motosega solo quando si è in piedi su una superficie fissa, sicura e piana. Superfici scivolose o instabili come le scale possono causare una perdita di equilibrio o di controllo della motosega.
• Quando si taglia un ramo in tensione, fare attenzione al ritorno elastico. Quando la tensione nelle fibre del legno viene rilasciata, il ramo a molla può colpire l'operatore e/o far perdere il controllo della motosega.
• Usare estrema cautela quando si tagliano cespugli e giovani alberi. Il materiale sottile potrebbe impigliarsi nella catena della sega ed essere scagliato verso di voi o farvi perdere l'equilibrio.
• Trasportare la motosega per l'impugnatura anteriore con la motosega spenta e lontana dal corpo. Quando si trasporta o si ripone la motosega, montare sempre il copri barra guida. Una corretta manipolazione della motosega ridurrà la probabilità di contatto accidentale con la catena della sega in movimento.
• Seguire le istruzioni per la lubrificazione, la tensionatura della catena e la sostituzione degli accessori. Una catena tensionata in modo improprio o scarsamente lubrificata potrebbe rompersi o aumentare la possibilità di contraccolpo.
• Mantenere le impugnature asciutte, pulite e prive di olio e grasso. Le impugnature unte e oleose sono scivolose e possono causare perdita di controllo.
• Tagliare solo legno. Non utilizzare la motosega per nessun altro scopo. Ad esempio, non utilizzare la motosega per tagliare plastica, muratura o materiali da costruzione non lignei. L'utilizzo della motosega in questi modi errati potrebbe causare gravi danni a voi e al vostro utensile.

Prevenzione del contraccolpo

Il contraccolpo è il risultato di un uso improprio dell'utensile e/o di procedure o condizioni operative errate. Si verifica quando il naso o la punta della barra guida tocca un oggetto, o quando il legno si chiude e pizzica la catena della sega nel taglio. Il contatto con la punta in alcuni casi può causare una reazione improvvisa inversa, spingendo la barra guida in alto e all'indietro verso l'operatore.

Questa reazione improvvisa può farvi perdere il controllo della sega, il che potrebbe causare gravi lesioni personali.

Per evitare il contraccolpo e il potenziale rischio di incidenti o lesioni, adottare le seguenti precauzioni quando si utilizza la motosega:

• Mantenere una presa salda (mano destra sull'impugnatura posteriore e mano sinistra sull'impugnatura anteriore con pollici e dita che circondano le rispettive impugnature) e posizionare il corpo e le braccia in modo da poter resistere alle forze di contraccolpo. Le forze di contraccolpo possono essere controllate dall'operatore se vengono prese le precauzioni adeguate. Non lasciare la motosega.
• Non sporgervi eccessivamente e non tagliare sopra l'altezza delle spalle. Questo aiuta a prevenire il contatto involontario con la punta e consente un migliore controllo della motosega in situazioni inattese.
• Utilizzare solo barre e catene di ricambio specificate dal produttore. Barre e catene di ricambio errate possono causare la rottura della catena e/o il contraccolpo.
• Seguire le istruzioni del produttore per l'affilatura e la manutenzione della catena della sega. La diminuzione dell'altezza del limitatore di profondità può portare a un aumento del contraccolpo.
• Osservare sempre le norme di sicurezza e seguire le corrette tecniche di taglio.
• Garantire il trasporto sicuro della motosega. Ogni volta che la macchina deve essere maneggiata o trasportata, è necessario:
  • spegnere il motore e attendere che la catena si fermi completamente;
  • montare il copri barra guida;
  • tenere la macchina usando le impugnature e posizionare la barra nella direzione opposta a quella usata durante l'operazione.

Quando si utilizza un veicolo per trasportare la motosega, fissare saldamente l'utensile e posizionarlo in modo che non sia un pericolo per i passeggeri.

• Prima di tagliare, potare o sramare per la prima volta, assicurarsi che:
  • siete stati specificamente addestrati all'uso di questo tipo di attrezzatura;
  • avete letto attentamente le norme di sicurezza e le istruzioni per l'utente contenute in questo manuale;
  • vi esercitate prima su tronchi a terra o fissati a cavalletti/cavalletti per sega, per familiarizzare con la macchina e le corrette tecniche di taglio.

Protezione dagli influssi ambientali

1. Indossare abiti da lavoro adeguati. Indossare occhiali di sicurezza.
2. Proteggere l'utensile elettrico da umidità e pioggia. Umidità e pioggia possono causare pericolosi danni elettrici e al motore.
3. Non utilizzare l'utensile elettrico in prossimità di vapori e liquidi infiammabili.
4. Utilizzare l'utensile elettrico solo in condizioni asciutte e a una temperatura ambiente di 50°F – 104°F (10°C – 40°C).
5. Conservare l'utensile elettrico solo in luoghi asciutti con una temperatura ambiente di 50°F – 104°F (10°C – 40°C).
   Proteggere l'utensile elettrico da umidità e luce solare diretta.

Simboli di sicurezza

La seguente tabella illustra e descrive i simboli di sicurezza che possono apparire su questo prodotto. Leggere, comprendere e seguire tutte le istruzioni sulla macchina prima di tentare l'assemblaggio e l'uso.

Simboli	Descrizioni	Simboli	Descrizioni
	LEGGERE IL/I MANUALE/I DELL'OPERATORE – Leggere, comprendere e seguire tutte le istruzioni contenute nel/i manuale/i d'uso prima di tentare l'assemblaggio e l'uso.		Tenere gli astanti e i bambini a distanza di sicurezza.
	ALLERTA SICUREZZA – Indica una precauzione, un avvertimento o un pericolo.		INDOSSARE PROTEZIONI PER GLI OCCHI E L'UDITO – Per protezione contro lesioni, indossare cuffie antirumore e occhiali di sicurezza.
	Non esporre l'unità alla pioggia o a condizioni di umidità.		Indossare guanti protettivi e calzature antiscivolo durante l'uso della macchina e la movimentazione di detriti.
	LAME ROTANTI – Tenere mani e piedi lontani dalle aperture mentre la sega è in funzione.		Direzione corretta dei denti di taglio.
	Evitare il contatto della punta della barra guida con qualsiasi oggetto. Il contatto della punta può causare un movimento improvviso della barra guida verso l'alto e all'indietro, il che può causare gravi lesioni all'utente.		Utilizzare sempre entrambe le mani quando si aziona la motosega.
	SPEGNERE! Rimuovere la spina dalla presa prima della pulizia o dell'esecuzione di controlli di manutenzione.		SPEGNERE! Rimuovere immediatamente la spina dalla presa se il cavo è danneggiato o tagliato.
	La parte rotante continuerà a funzionare per diversi secondi dopo aver spento la macchina.		Doppio isolamento.

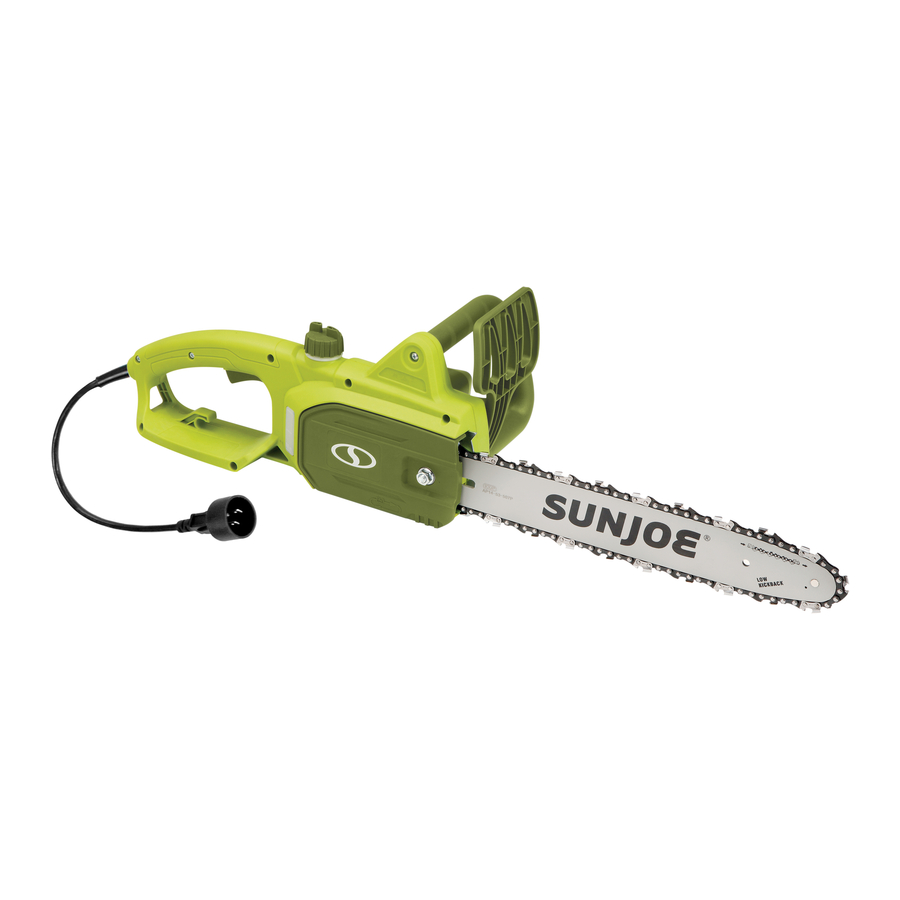

Conoscere il proprio dispositivo

Leggere attentamente il manuale del proprietario e le norme di sicurezza prima di utilizzare la motosega elettrica. Confrontare l'illustrazione sottostante con l'unità reale per familiarizzare con la posizione dei vari controlli e regolazioni. Conservare questo manuale per riferimenti futuri.

1. Catena di taglio da 14 pollici
2. Barra guida da 14 pollici
3. Protezione anteriore per la mano
4. Impugnatura anteriore
5. Tappo serbatoio olio
6. Pulsante di blocco di sicurezza
7. Impugnatura posteriore
8. Interruttore a grilletto
9. Cavo dell'apparecchio
10. Gancio di fissaggio del cavo di prolunga
11. Finestra indicatore livello olio
12. Coperchio terminale catena/pignone
13. Dado coperchio terminale
14. Chiave esagonale/cacciavite a taglio
15. Guaina della barra di taglio

Dati Tecnici

Tensione nominale		120 V ~ 60 Hz
Potenza		9A
Velocità a vuoto		6300 giri/min
Lunghezza barra/catena		14 pollici (35.6 cm)
Spessore massimo di taglio		13.5 pollici (34.3 cm) Consigliato: 12.5 pollici (31.8 cm)
Capacità serbatoio olio		4 fl oz (120 ml)
Velocità catena		37.7 ft/s (11.5 m/s)
Peso netto		7.7 lbs (3.5 kg)

Disimballaggio

Contenuto della confezione

• • Motosega elettrica
• • Catena di taglio da 14 pollici (35.6 cm) (pre-montata sulla barra)
• • Barra guida da 14 pollici (35.6 cm)
  • Chiave esagonale a doppia punta/cacciavite a taglio
  • Guaina della barra di taglio
  • Manuale con scheda di registrazione

1. Rimuovere con cautela la motosega e verificare che tutti gli articoli sopra elencati siano stati forniti.
2. Ispezionare attentamente il prodotto per assicurarsi che non si siano verificati rotture o danni durante la spedizione. Se si riscontrano parti danneggiate o mancanti, NON restituire l'unità al negozio. Chiamare il centro assistenza clienti Snow Joe + Sun Joe al numero 1-866-SNOWJOE (1-866-766-9563).
   NOTA: Non gettare l'imballaggio di spedizione e il materiale di imballaggio finché non si è pronti per utilizzare la nuova motosega elettrica. L'imballaggio è fatto di materiali riciclabili. Smaltire correttamente questi materiali in conformità con le normative locali.

L'attrezzatura e il materiale di imballaggio non sono giocattoli. Non permettere ai bambini di giocare con sacchetti di plastica, pellicole o piccole parti. Questi oggetti possono essere ingeriti e rappresentare un rischio di soffocamento!

Montaggio

Indossare sempre guanti resistenti quando si maneggiano la barra e la catena. Montare la barra e la catena con molta attenzione per garantire la sicurezza e l'efficienza della macchina. In caso di dubbi, contattare un rivenditore autorizzato Snow Joe + Sun Joe o chiamare il centro assistenza clienti Snow Joe + Sun Joe al numero 1-866-SNOWJOE (1-866-766-9563).

Il disimballaggio e il montaggio devono essere eseguiti su una superficie piana e stabile, con spazio sufficiente per spostare la macchina e il suo imballaggio.

Non avviare mai il motore prima di aver installato la barra guida, la catena e la protezione della catena. Senza tutte queste parti al loro posto, la frizione/pignone può staccarsi o esplodere, esponendo l'utente a lesioni potenzialmente gravi.

Per evitare gravi lesioni personali, leggere e comprendere tutte le istruzioni di sicurezza fornite.

Prima di eseguire qualsiasi intervento di manutenzione, assicurarsi che l'utensile sia scollegato dall'alimentazione. La mancata osservanza di questa avvertenza potrebbe causare gravi lesioni personali.

Installazione della barra guida e della catena

Attrezzi e materiali necessari:

• Chiave a brugola a doppia punta/cacciavite a taglio (in dotazione)
• Guanti da lavoro pesanti

NOTA: Quando si sostituiscono la barra guida e la catena, utilizzare solo ricambi identici. Assicurarsi che la motosega sia scollegata dall'alimentazione prima di procedere con l'installazione.

1. Utilizzare la chiave a brugola per svitare il dado del coperchio terminale e rimuovere il coperchio terminale della catena/pignone.


NOTA: Al momento dell'acquisto della motosega, la catena sarà pre-montata sulla barra guida per facilitare l'installazione. Fare riferimento solo alle istruzioni per il montaggio della barra (vedere il passaggio 3). Se in futuro sarà necessario sostituire la catena, seguire tutti i passaggi dettagliati di seguito.

2. Stendere la nuova catena della motosega a forma di anello e raddrizzare eventuali attorcigliamenti. IL LATO AFFILATO DEI DENTI DEVE ESSERE RIVOLTO LONTANO DA VOI E NELLA DIREZIONE DI ROTAZIONE DELLA CATENA INDICATA SULLA BARRA GUIDA. Se i denti sono rivolti all'indietro, capovolgere l'anello.

3. Partendo dalla punta, montare le maglie di trasmissione della catena nella scanalatura della barra, lasciando un anello nella parte posteriore della barra. La catena si adatterà liberamente finché non sarà posizionata sul pignone.
   NOTA: Assicurarsi della direzione della catena. Se la catena è montata al contrario, la sega vibrerà in modo anomalo e non taglierà.

4. Tenere la catena in posizione sulla barra e posizionare l'anello attorno al pignone. Montare la barra a filo contro la superficie di montaggio in modo che i perni della barra siano nella fessura lunga della barra e il perno di regolazione sia nel foro del perno di tensione della catena (Fig. 4).

   NOTA: Se il perno di regolazione non raggiunge il foro del perno di tensione della catena, ruotare la vite di tensionamento della catena in senso antiorario finché il foro del perno non si allinea con il perno di regolazione.
5. Mentre si mantiene la barra e la catena a filo contro la superficie di montaggio, regolare la tensione della catena secondo necessità regolando la vite del tendicatena con il cacciavite a taglio in dotazione. Ruotare la vite del tendicatena in senso orario per tendere la catena, o in senso antiorario per allentare la catena.

6. Riposizionare il coperchio terminale della catena/pignone inserendo prima la linguetta posteriore nell'apposita fessura e posizionare il coperchio sull'estremità della barra. Serrare il dado del coperchio terminale; lasciare la barra abbastanza allentata da poterla muovere leggermente per la regolazione della tensione (Fig. 6).

7. Eliminare il gioco della catena ruotando la vite del tendicatena in senso orario finché la catena non si posiziona saldamente contro la barra con le maglie di trasmissione a filo all'interno della scanalatura della barra.


NOTA: La catena è tesa correttamente quando non c'è allentamento sul lato inferiore della barra guida; la catena è aderente, ma può essere ruotata a mano senza incepparsi. Per maggiori informazioni sulla tensionatura della catena, consultare la sezione relativa alla manutenzione all'inizio.

8. Serrare completamente il dado del coperchio terminale utilizzando la chiave a brugola.

NOTA: Se la catena è troppo tesa, non ruoterà. Allentare leggermente il dado del coperchio terminale e girare il tendicatena di 1/4 di giro in senso antiorario. Sollevare la punta della barra guida e serrare nuovamente il dado del coperchio terminale. Assicurarsi che la catena possa essere ruotata a mano senza incepparsi.

NOTA: Una catena nuova tende ad allungarsi; controllare frequentemente la tensione della catena e regolarla secondo necessità.

Sostituzione della barra guida e della catena

1. Scollegare la motosega dall'alimentazione.
2. Utilizzare la chiave a brugola in dotazione per svitare il dado del coperchio terminale e rimuovere l'estremità della catena/pignone.
3. Rimuovere la barra di taglio e la catena dalla superficie di montaggio.

4. Rimuovere la vecchia catena dalla barra.
5. Per stendere e installare correttamente la nuova catena della motosega, seguire i passaggi da 2 a 6 della sezione "Installazione della barra guida e della catena".

Preparazione al Lavoro

Controllo della Macchina

Prima di eseguire qualsiasi controllo, regolazione, riparazione o manutenzione sulla macchina, assicurarsi che l'unità non sia collegata all'alimentazione.

Prima di iniziare il lavoro, si prega di:

• Controllare che tutte le viti sulla macchina e sulla barra guida siano saldamente fissate;
• Controllare che la catena sia correttamente tesa, affilata correttamente e che non vi siano segni di danni;
• Controllare che le impugnature e i dispositivi di protezione siano puliti e asciutti, montati correttamente e saldamente fissati alla macchina;
• Controllare che l'interruttore a grilletto e il pulsante di sicurezza si muovano liberamente senza forzare e tornino automaticamente e rapidamente nelle loro posizioni neutre;
• Controllare che l'interruttore a grilletto rimanga bloccato finché non viene premuto il pulsante di sicurezza;
• Assicurarsi che le prese d'aria di raffreddamento non siano ostruite da segatura o detriti;
• Controllare che il livello dell'olio della catena non sia al di sotto del segno "MIN"; se necessario, rabboccare l'olio fino a 1 cm dal bordo del tappo di riempimento.
  NOTA: È necessario riempire il serbatoio dell'olio della catena con olio per barra e catena prima di utilizzare la motosega.

Regolazione della tensione della catena

Prima di eseguire qualsiasi controllo, regolazione, riparazione o manutenzione sulla macchina, assicurarsi che l'utensile sia scollegato dall'alimentazione.

La catena continuerà a girare per diversi secondi dopo aver spento l'utensile.

1. Allentare il dado del coperchio terminale finché non è serrato a mano. Utilizzare il cacciavite a taglio per ruotare la vite del tendicatena in senso orario per tendere la catena. Una catena fredda sarà correttamente tesa quando non c'è gioco sul lato inferiore della barra guida; la catena è aderente, ma può essere girata a mano senza incepparsi (Fig. 9).

2. La tensione è corretta quando le maglie di trasmissione della catena non scivolano fuori dalla guida della catena sulla barra quando la catena viene sollevata dal centro della barra.


Lubrificante per Catena

La mancata lubrificazione della catena causerà danni alla catena e alla barra. Utilizzare un olio per barra e catena di buona qualità, progettato specificamente per l'uso con motoseghe. L'olio per barra e catena può essere acquistato presso il vostro negozio di ferramenta locale o online su sunjoe.com.

NOTA: È normale che l'olio fuoriesca dalla sega quando non è in uso. Per prevenire la fuoriuscita, svuotare il serbatoio dell'olio dopo ogni utilizzo. Quando si ripone l'unità per un lungo periodo (3 mesi o più), assicurarsi che la catena sia leggermente lubrificata. Ciò preverrà la ruggine sulla catena e sul pignone della barra.

Non utilizzare la motosega con alcun tipo di accessorio o attacco. Tale utilizzo potrebbe essere pericoloso.

Funzionamento

Avvio della Macchina
Prima di avviare la motosega, rimuovere il tappo del serbatoio dell'olio e aggiungere olio per barra e catena fino alla parte superiore della finestra del livello dell'olio. Un minuto di utilizzo consumerà circa 0,2 fl oz (6 ml) di olio. Rabboccare quando il livello dell'olio scende a 1/4 del serbatoio.

NOTA: La vostra motosega elettrica è dotata di una pompa dell'olio automatica per la lubrificazione della barra e della catena. È necessario aggiungere olio per barra e catena affinché la vostra motosega funzioni.

1. Collegare la motosega elettrica a una presa da 120 V funzionante utilizzando una prolunga per esterni resistente.
2. Formare un anello nel cavo di alimentazione e farlo passare attraverso il foro nell'impugnatura e attorno al gancio di fissaggio del cavo, quindi collegare la prolunga al cavo dell'apparecchio.

3. Assicurarsi che la barra guida non tocchi il terreno o qualsiasi altro oggetto.
4. Tenere saldamente la motosega con entrambe le mani.
5. Per accendere l'utensile, premere e tenere premuto il pulsante di blocco di sicurezza con il pollice, quindi premere il grilletto con le dita. Una volta che l'utensile è in funzione, rilasciare il pulsante di blocco di sicurezza (Fig. 13).

6. Per spegnere l'utensile, rilasciare l'interruttore a grilletto (Fig. 13).

NOTA: Non premere l'interruttore a grilletto finché non si è pronti per eseguire un taglio.

Consigli Operativi

Per la vostra sicurezza e quella degli altri:

1. Non utilizzare la macchina senza aver letto attentamente le istruzioni. Familiarizzare con i comandi e l'uso corretto della macchina. Imparare a fermare la macchina rapidamente.
2. Tenere presente che l'operatore o l'utente è responsabile per incidenti o pericoli che si verificano ad altre persone o alla loro proprietà.
3. Indossare sempre indumenti adeguati quando si utilizza la macchina. Indossare guanti antivibrazione e altri dispositivi di protezione individuale.
   NOTA: Tutte le precauzioni sopra menzionate non garantiscono, tuttavia, la prevenzione di alcuni rischi – ad es. "Raynaud's phenomenon" (fenomeno di Raynaud) o "carpal tunnel syndrome" (sindrome del tunnel carpale). Per gli operatori che utilizzano questa macchina per periodi prolungati, si raccomanda di effettuare controlli periodici alle mani e alle dita. Se dovesse apparire uno qualsiasi dei sintomi sopra menzionati, si prega di contattare immediatamente un medico.
4. Lavorare solo alla luce del giorno o con una buona illuminazione artificiale.
5. Prestare la massima attenzione quando si lavora vicino a recinzioni metalliche.
6. Fare attenzione a non urtare violentemente la barra contro oggetti estranei o detriti volanti causati dal movimento della catena.
7. Non utilizzare la motosega su un albero, su una scala o su un'impalcatura. Questo è estremamente pericoloso.
8. Usare estrema cautela quando si tagliano piccoli arbusti, giovani alberi o rami in tensione. Materiali così sottili e tesi possono impigliare la sega e scattare all'indietro verso di voi, farvi perdere l'equilibrio o rimbalzare.
9. Non tagliare viti e/o piccoli sottoboschi.
10. Prima di avviare l'unità, assicurarsi che la motosega non sia a contatto con alcun oggetto.

La catena continua a girare per inerzia dopo aver spento la sega. Non utilizzare l'utensile in condizioni di bagnato.

Ricordare sempre che una motosega usata in modo scorretto può arrecare danno o disturbo ad altri e avere un grave impatto sull'ambiente.

Per rispettare le persone e l'ambiente:

• Evitare di utilizzare la macchina in ambienti o in orari del giorno in cui potrebbe disturbare gli altri.
• Rispettare scrupolosamente le normative e le disposizioni locali per lo smaltimento dei materiali di scarto dopo il taglio.
• Rispettare scrupolosamente le normative e le disposizioni locali per lo smaltimento di oli, parti danneggiate o qualsiasi elemento che abbia un forte impatto sull'ambiente.
• Una certa quantità di olio lubrificante per catene viene rilasciata nell'ambiente quando la macchina è in funzione, quindi utilizzare solo oli biodegradabili specificamente realizzati per questo uso.
• Per evitare il rischio di incendio, non lasciare la macchina con il motore caldo su foglie o erba secca.

L'esposizione prolungata alle vibrazioni può causare lesioni e disturbi neurovascolari (chiamati anche "Raynaud's syndrome" (sindrome di Raynaud) o "white hand" (mano bianca)), soprattutto a persone che soffrono di disturbi circolatori. I sintomi possono interessare le mani, i polsi e le dita e manifestarsi con perdita di sensibilità, intorpidimento, prurito, dolore e scolorimento o cambiamenti visibili della pelle. Questi effetti possono essere aggravati da basse temperature ambientali e/o stringendo troppo le impugnature. Se i sintomi si manifestano, il tempo di utilizzo della macchina deve essere ridotto e deve essere consultato un medico.

Controlli Durante il Lavoro

Controllo della tensione della catena

La catena tende a allungarsi gradualmente durante il lavoro, quindi è necessario controllarne frequentemente la tensione.

Durante il primo periodo di utilizzo (o dopo la sostituzione della catena), la tensione della catena deve essere controllata più frequentemente a causa dell'assestamento della catena.

Non lavorare mai con la catena allentata, in quanto può essere pericoloso se la catena scivola fuori dalle guide.

Per regolare la tensione della catena, seguire le istruzioni in "Adjusting the Chain Tension" (Regolazione della Tensione della Catena).

Controllo dell'erogazione dell'olio

Non usare mai la macchina senza lubrificazione! È possibile controllare il livello dell'olio nel serbatoio attraverso l'indicatore trasparente. Assicurarsi di riempire il serbatoio dell'olio ogni volta che si utilizza la macchina. Per ottenere i migliori risultati, utilizzare solo olio per barra e catena di buona qualità, progettato specificamente per l'uso con motoseghe.

Assicurarsi che la barra e la catena siano al loro posto quando si controlla l'erogazione dell'olio.

Avviare il motore e verificare se l'olio per catena viene erogato come mostrato di seguito.

Corretta Postura di Taglio

1. Il peso deve essere bilanciato con entrambi i piedi su terreno solido.
2. Mantenere il braccio e il gomito sinistro bloccati in posizione a "braccio teso" per resistere a qualsiasi forza di contraccolpo.

3. Il corpo deve essere sempre a sinistra della linea della catena.

Procedure di Taglio di Base

1. Gli alberi piccoli, fino a 6 – 7 pollici di diametro, vengono solitamente tagliati con un unico taglio. I tagli di intaglio determinano la direzione di caduta dell'albero.

Se l'albero inizia a cadere in una direzione sbagliata, o se la sega si impiglia o si blocca durante la caduta, abbandonare la sega e mettersi in salvo.

Controllare periodicamente la cima dell'albero durante il taglio posteriore per assicurarsi che l'albero cada nella direzione desiderata.

2. Esercitarsi a tagliare alcuni piccoli tronchi usando le seguenti tecniche per familiarizzare con l'uso della sega prima di iniziare un'operazione di taglio importante.
3. Assumere la postura corretta di fronte al legno con la sega spenta.
4. Premere il grilletto e lasciare che la catena acceleri alla massima velocità prima di iniziare il taglio.
5. Impugnare saldamente la sega con entrambe le mani. Mantenere sempre la mano sinistra sull'impugnatura anteriore e la mano destra sull'impugnatura posteriore, in modo che il corpo sia a sinistra della linea della catena.
6. Mantenere l'unità in funzione per tutto il tempo in cui si sta tagliando, mantenendo una velocità costante.
7. Lasciare che la catena faccia il lavoro; esercitare solo una leggera pressione verso il basso. Se si forza il taglio, si possono verificare danni alla barra, alla catena o all'unità.
8. Non esercitare pressione sulla sega alla fine del taglio.
9. Tagliare sempre con entrambi i piedi su terreno solido per prevenire cadute.
10. Non tagliare al di sopra dell'altezza del petto poiché è difficile controllare le forze di contraccolpo con una sega tenuta in alto.

Tecniche di Taglio

Prima di abbattere o sramare per la prima volta, esercitarsi a tagliare tronchi a terra o su cavalletti, in modo da familiarizzare con la macchina e le tecniche di taglio più adatte. Quando si abbatte un albero, mantenere tutti a una distanza di sicurezza dall'area di taglio. La distanza di sicurezza più breve dovrebbe essere almeno il doppio dell'altezza degli alberi più grandi nell'area di abbattimento.

Tenere sempre la macchina con entrambe le mani durante il taglio.

Arrestare immediatamente il motore se la catena si blocca durante il taglio. Fare attenzione al contraccolpo, che può verificarsi se la barra entra in contatto con un ostacolo.

Abbattimento di un albero

1. Quando il sezionamento e l'abbattimento vengono eseguiti contemporaneamente da due o più persone, l'operazione di abbattimento dovrebbe essere separata dall'operazione di sezionamento da una distanza di almeno il doppio dell'altezza dell'albero da abbattere. Gli alberi non devono essere abbattuti in alcun modo che possa mettere in pericolo una persona, colpire una linea di servizio o causare danni alla proprietà. Se l'albero entra in contatto con una linea di servizio, l'azienda di servizi dovrebbe essere immediatamente notificata.

Controllare l'albero per rami danneggiati o morti che potrebbero cadere e colpirvi durante il processo di abbattimento.

2. L'operatore della motosega dovrebbe rimanere sul lato a monte del terreno, poiché l'albero è probabile che rotoli o scivoli in discesa dopo essere stato abbattuto.
3. Pianificare un percorso di fuga e sgomberare l'area appropriata prima di iniziare a lavorare. Il percorso di fuga dovrebbe estendersi all'indietro e in diagonale verso la parte posteriore della linea di caduta prevista, come illustrato.

4. Prima di iniziare l'abbattimento, considerare la pendenza naturale dell'albero, la posizione dei rami più grandi e la direzione del vento per aiutarvi a giudicare la direzione in cui l'albero cadrà.

Non abbattere alberi durante periodi di forte vento o forti precipitazioni. Attendere condizioni favorevoli per eseguire il taglio.

Non abbattere alberi con una pendenza estrema o alberi grandi che hanno rami marci, corteccia sciolta o tronchi cavi. Far abbattere o trascinare questi alberi con attrezzature pesanti, e poi tagliarli.

5. Rimuovere sporco, pietre, corteccia sciolta, chiodi, graffette e fili dall'albero da tagliare.

Sottosquadro di intaglio

Eseguire l'intaglio per 1/3 del diametro dell'albero, perpendicolarmente alla direzione di caduta, come illustrato.

Eseguire prima il taglio orizzontale inferiore di intaglio.

Ciò aiuterà a evitare che la catena della sega o la barra guida si blocchino quando viene realizzato il secondo intaglio.

Taglio posteriore di abbattimento

1. Eseguire il taglio posteriore di abbattimento almeno 2 pollici (50 mm) più in alto rispetto al taglio orizzontale di intaglio, come illustrato (Fig. 18). Mantenere il taglio posteriore di abbattimento parallelo al taglio orizzontale di intaglio. Posizionare strategicamente il taglio posteriore di abbattimento in modo che rimanga abbastanza legno da fungere da cerniera. Il legno della cerniera impedisce all'albero di torcersi e cadere nella direzione sbagliata. Non tagliare attraverso la cerniera.
2. Man mano che l'abbattimento si avvicina alla cerniera, l'albero dovrebbe iniziare a cadere. Se c'è qualche possibilità che l'albero non cada nella direzione desiderata o che possa oscillare indietro e bloccare la catena della sega, interrompere il taglio prima che il taglio posteriore di abbattimento sia completo e utilizzare cunei di legno, plastica o alluminio per aprire il taglio e far cadere l'albero lungo la linea di caduta desiderata.
3. Quando l'albero inizia a cadere, rimuovere la motosega dal taglio, spegnere il motore, appoggiare la motosega, quindi utilizzare il percorso di ritirata pianificato. Rimanere attenti ai rami che cadono dall'alto e controllare il proprio appoggio.

Sramatura di un albero

La sramatura è il processo in cui i rami vengono rimossi da un albero abbattuto. Durante la sramatura, lasciare i rami inferiori più grandi per sostenere il tronco da terra. Rimuovere i rami piccoli con un unico taglio come illustrato. I rami in tensione dovrebbero essere tagliati dal basso verso l'alto per evitare di bloccare la motosega.

Prestare particolare attenzione a dove giacciono i rami a terra e riconoscere i seguenti rischi:

1. i rami potrebbero essere in tensione;
2. la direzione in cui cadrà il ramo potrebbe differire da quella prevista;
3. l'albero potrebbe essere instabile dopo il taglio del ramo.

Sezionamento di un tronco

Il sezionamento è il processo in cui un tronco viene tagliato in lunghezze. È importante assicurarsi che il proprio appoggio sia saldo e che il peso sia distribuito uniformemente su entrambi i piedi. Quando possibile, il tronco dovrebbe essere sollevato e sostenuto con l'uso di rami, altri tronchi o cunei. Seguire queste semplici indicazioni per un taglio facile:

1. Quando il tronco è sostenuto per tutta la sua lunghezza come illustrato, tagliare dall'alto (taglio superiore).

2. Quando il tronco è sostenuto su un'estremità, tagliare 1/3 del diametro dal lato inferiore (taglio inferiore). Quindi eseguire il taglio finale con un taglio superiore per incontrare il primo taglio.

3. Quando il tronco è sostenuto su entrambe le estremità, tagliare 1/3 del diametro dalla parte superiore (taglio superiore). Quindi eseguire il taglio finale con un taglio inferiore dei 2/3 inferiori per incontrare il primo taglio.

4. È più facile tagliare un tronco usando il paraurti a punta.


• Infiggere il paraurti a punta nel tronco e usarlo come fulcro. Tagliare con un movimento ad arco per far penetrare la barra nel legno.
• Ripetere più volte se necessario, cambiando il punto in cui si appoggia il paraurti a punta.
• Quando si seziona su un pendio, stare sempre sul lato a monte del tronco (Fig. 20). Quando si taglia il tronco, mantenere il controllo rilasciando la pressione di taglio verso la fine del taglio senza allentare la presa sulle impugnature della motosega. Non lasciare che la catena tocchi terra.


Dopo aver completato il taglio, attendere che la catena della sega si fermi prima di spostare la motosega. Arrestare sempre il motore prima di passare da un albero all'altro.

Lavoro di Finitura

Quando avete terminato il lavoro:

• Spegnere il motore e scollegare l'unità dalla fonte di alimentazione.
• Attendere che la catena si fermi e lasciare raffreddare la macchina.
• Rimuovere ogni traccia di segatura o depositi di olio dalla catena.
• Se c'è un accumulo eccessivo di sporco o resina, smontare la catena e riporla in un contenitore con un detergente adatto. Quindi sciacquarla con acqua pulita e trattarla con uno spray anticorrosivo adatto prima di rimontarla sulla macchina.
• Montare la guaina della barra di taglio sulla barra prima di riporla.

Lasciare raffreddare completamente il motore prima di riporre la motosega in qualsiasi spazio chiuso.

Per ridurre i rischi di incendio, pulire accuratamente la macchina per rimuovere segatura, rami, foglie o grasso in eccesso. Non lasciare mai contenitori con detriti di taglio all'interno dell'area di stoccaggio.

Manutenzione

Si prega di contattare un rivenditore autorizzato Snow Joe + Sun Joe o di chiamare il centro di assistenza clienti Snow Joe + Sun Joe al numero 1-866-SNOWJOE (1-866-766-9563) per tutte le operazioni di manutenzione non previste in questo manuale. Qualsiasi operazione eseguita in un centro di assistenza non autorizzato o da personale non qualificato invaliderà completamente la garanzia.

Per la vostra sicurezza e quella degli altri:

• Una corretta manutenzione è essenziale per mantenere nel tempo l'efficienza e la sicurezza originali della macchina.
• Tenere tutti i dadi, i bulloni e le viti ben serrati per assicurarsi che l'attrezzatura sia in condizioni di lavoro sicure.
• Non utilizzare mai la macchina con parti usurate o danneggiate.
  Le parti danneggiate devono essere sostituite e mai riparate.
• Utilizzare solo ricambi originali Snow Joe + Sun Joe. Parti non della stessa qualità possono danneggiare seriamente l'attrezzatura, compromettere la sicurezza e invalidare la garanzia.

Scollegare sempre l'unità dalla fonte di alimentazione prima di eseguire qualsiasi regolazione, manutenzione o riparazione sulla propria motosega elettrica.

• Utilizzare guanti protettivi quando si maneggiano la barra e la catena.
• Mantenere la guaina protettiva della barra di taglio inserita, tranne quando si interviene direttamente sulla barra o sulla catena.
• Non smaltire mai oli o altri inquinanti in luoghi non autorizzati.

Raffreddamento del Motore

Per evitare il surriscaldamento e danni al motore, mantenere sempre le prese d'aria di raffreddamento pulite e libere da segatura e detriti.

Tensione della Catena

Controllare la tensione della catena prima di utilizzare la sega quando la catena è fredda. La tensione corretta di una catena fredda si ha quando non c'è gioco nella parte inferiore della barra guida; la catena è aderente, ma è possibile ruotarla a mano senza bloccaggi.

Durante il normale funzionamento della sega, la temperatura della catena aumenterà. Le maglie di trasmissione di una catena calda correttamente tensionata sporgeranno di circa 0,050 pollici (1,25 mm) dalla scanalatura della barra. Essere consapevoli che una catena tensionata mentre è calda potrebbe risultare troppo tesa una volta raffreddata. Controllare la "tensione a freddo" prima del prossimo utilizzo. La catena deve essere ritensionata ogni volta che le superfici piatte delle maglie di trasmissione sporgono dalla scanalatura della barra.

NOTA: Una catena nuova tende ad allungarsi. Controllare frequentemente la tensione della catena e ritensionarla se necessario.

Dadi e Viti

Controllare periodicamente che tutti i dadi e le viti siano saldamente serrati e che le impugnature siano ben fissate.

Affilatura della Catena

Per garantire che la motosega funzioni in modo sicuro ed efficiente, è essenziale che i componenti di taglio siano ben affilati. Si raccomanda vivamente di sostituire la catena una volta che perde la sua capacità di tagliare in modo pulito e sicuro. È possibile, tuttavia, affilare la catena esistente se l'affilatura viene eseguita con attenzione. Qualsiasi lavoro sulla catena e sulla barra richiede esperienza specifica e strumenti speciali. Per motivi di sicurezza, si consiglia di contattare un rivenditore autorizzato Snow Joe + Sun Joe o di chiamare il centro di assistenza clienti Snow Joe + Sun Joe al numero 1-866-SNOWJOE (1-866-766-9563).

L'affilatura è necessaria quando:

• La segatura assomiglia a polvere.
• Il taglio diventa più difficile.
• Il taglio non è dritto.
• Le vibrazioni aumentano.

Un centro di assistenza autorizzato affilerà la catena utilizzando gli strumenti giusti per garantire una rimozione minima del materiale e un'affilatura uniforme su tutti i bordi di taglio.

Se si affila la catena da soli, utilizzare lime speciali a sezione tonda con un diametro di 5/32 pollici (4 mm). È necessaria una certa abilità ed esperienza per evitare di danneggiare i bordi di taglio.

Affilare la catena come segue:

• Fissare saldamente la barra, con la catena montata, in una morsa adatta.
• Stringere la catena se è allentata.
• Montare la lima nella guida e quindi inserirla nel dente con un angolo costante rispetto al bordo di taglio.
• Affilare con un movimento in avanti alcune volte e ripetere questa operazione su tutti i bordi di taglio orientati nella stessa direzione (destra o sinistra).
• Per far avanzare la catena, utilizzare un cacciavite.
• Capovolgere la barra nella morsa e ripetere su tutti gli altri bordi di taglio.
• Controllare che il dente limitatore di profondità non sporga più dello strumento di ispezione e limare le parti sporgenti con una lima piatta, arrotondando i bordi.
• Dopo l'affilatura, rimuovere ogni traccia di limatura e polvere e lubrificare la catena in un bagno d'olio. Sostituire la catena ogni volta che:
  • la lunghezza dei bordi di taglio diminuisce a 5 mm o meno;
  • c'è troppo gioco tra le maglie e i rivetti.


Manutenzione della Barra Guida

Quando la barra guida mostra segni di usura, capovolgerla sulla sega per distribuire l'usura e massimizzare la durata della barra. La formazione di bave o sbavature sui binari della barra è un normale processo di usura della barra. Tali difetti dovrebbero essere levigati con una lima non appena si verificano.

Sostituire una barra con uno dei seguenti difetti:

• usura all'interno dei binari della barra che permette alla catena di inclinarsi lateralmente;
• barra guida piegata;
• binari incrinati o rotti;
• binari divaricati.

Capovolgere la sega, controllare la parte inferiore della barra guida e assicurarsi che i fori di lubrificazione e la scanalatura della catena siano liberi da impurità.

È possibile acquistare ricambi per la motosega elettrica Sun Joe SWJ599E online su sunjoe.com o, per ordinare telefonicamente, contattare il servizio clienti Snow Joe + Sun Joe al numero 1-866-SNOWJOE (1-866-766-9563).

Pignone della Catena

Controllare regolarmente le condizioni del pignone e sostituirlo quando l'usura supera 0,5 mm.

Non montare una catena nuova con un pignone usurato o viceversa.

Conservazione

Dopo ogni sessione di lavoro, pulire accuratamente la macchina per rimuovere tutta la polvere e i detriti e far scorrere la guaina della barra sulla barra di taglio. Riparare o sostituire eventuali parti difettose sull'unità.

Conservare la macchina in un luogo asciutto, chiuso a chiave e fuori dalla portata dei bambini.

Supporto

Se la motosega elettrica Sun Joe SWJ599E necessita di assistenza o manutenzione, si prega di chiamare il numero 1-866-SNOWJOE (1-866-7669563) per ricevere assistenza.

Numeri di Modello e di Serie

Quando si contatta l'azienda, si riordinano parti o si organizza un servizio presso un rivenditore autorizzato, sarà necessario fornire i numeri di modello e di serie, che si trovano sull'etichetta posta sull'alloggiamento dell'unità. Copiare questi numeri nello spazio sottostante.

Risoluzione dei Problemi

Guasto	Causa Possibile	Rimedi
Il motore non si avvia all'accensione	Cavo non collegato alla fonte di alimentazione	Assicurarsi che il cavo sia collegato a una fonte di alimentazione
	Interruttore a grilletto non funzionante	Verificare che il pulsante di blocco di sicurezza sia completamente premuto prima di azionare l'interruttore a grilletto
	Prolunga non collegata alla spina	Verificare che la prolunga sia completamente collegata all'utensile
	Prolunga o cavo di alimentazione danneggiati	Riparare o sostituire il cavo danneggiato
	Spazzole del motore usurate	Le spazzole del motore devono essere sostituite
Barra e catena si surriscaldano e fumano	Tensione della catena troppo elevata	Regolare la tensione della catena
	Serbatoio dell'olio vuoto	Riempire il serbatoio con olio per catena
	Catena installata al contrario	Invertire la catena in modo che i denti siano rivolti nella direzione corretta
Il motore funziona ma la catena non ruota	Tensione della catena troppo elevata	Regolare la tensione della catena
	Barra guida e catena potrebbero essere danneggiate	Sostituire la catena e la barra con ricambi identici
Scarse prestazioni di taglio	Catena della sega smussata	Affilare o sostituire la catena della sega
	Tensione della catena errata	Controllare la tensione della catena
	Catena della sega montata in modo errato	Controllare l'orientamento della catena della sega
La catena salta dalla barra guida	Tensione della catena errata	Controllare la tensione della catena
La catena lavora con difficoltà	Tensione della catena errata	Controllare la tensione della catena

© 2021 by Snow Joe, LLC
Tutti i diritti riservati. Istruzioni originali.

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica SunJoe SWJ599E - Manuale della Motosega Elettrica

Lingue disponibili
