SunJoe SWJ599E - Návod na použitie elektrickej reťazovej píly

Bezpečnostné inštrukcie

Všetci operátori si musia prečítať tieto inštrukcie pred použitím
Prečítajte si všetky inštrukcie obsiahnuté v tomto manuáli. Uschovajte tento manuál na bezpečnom mieste, aby boli informácie dostupné za každých okolností. Ak dáte zariadenie inej osobe, uistite sa, že ste jej poskytli tieto prevádzkové inštrukcie. Základné bezpečnostné opatrenia by sa mali vždy dodržiavať, aby sa znížilo riziko požiaru, úrazu elektrickým prúdom a zranenia osôb.

Všimnite si symbol upozornenia na osobnú bezpečnosť m použitý v tomto manuáli, ktorý vás upozorňuje na VÝSTRAHU uvedenú spolu s konkrétnou prevádzkovou inštrukciou. To znamená, že prevádzka vyžaduje špeciálnu POZORNOSŤ, OPATRNOSŤ a UVEDOMENIE.

Zamýšľané použitie

Táto elektrická reťazová píla bola navrhnutá a vyrobená na orezávanie a prerezávanie konárov stromov a na rezanie menších kmeňov do hrúbky 10 palcov (25 cm). Všetky drevené predmety, ktoré sa majú rezať touto reťazovou pílou, by nemali byť hrubšie ako maximálne rezné schopnosti vodiacej lišty.

Nesprávne použitie

Akékoľvek iné použitie, ktoré sa líši od vyššie uvedených aplikácií, predstavuje vážne nebezpečenstvo pre používateľa a môže poškodiť nástroj aj váš osobný majetok. Príklady nesprávneho použitia zahŕňajú, ale nie sú obmedzené na:

• strihanie živých plotov;
• rezbárstvo;
• rozdeľovanie paliet, prepraviek a rôznych obalových materiálov;
• rozdeľovanie nábytku alebo iných materiálov s klincami, skrutkami alebo inými kovovými komponentmi;
• spracovanie mäsa;
• používanie stroja na zdvíhanie, presúvanie alebo štiepanie predmetov;
• používanie stroja, keď je pripevnený k pevným podperám.

Nesprávne použitie stroja spôsobí stratu platnosti záruky a zbavuje výrobcu všetkých záväzkov. Používateľ bude následne zodpovedný za všetky škody alebo zranenia, ktoré spôsobí sebe alebo iným.

Všeobecná bezpečnosť

Pri používaní elektrického záhradného náradia by sa mali vždy dodržiavať základné bezpečnostné opatrenia, aby sa znížilo riziko požiaru, úrazu elektrickým prúdom a zranenia osôb, vrátane nasledujúcich:

1. Udržujte kryty na mieste – Ochranné kryty by sa mali pravidelne kontrolovať, aby sa zabezpečilo, že sú správne namontované a v správnom funkčnom stave.
2. Odstráňte nastavovacie kľúče a kľúče na skrutky – Pred zapnutím píly skontrolujte, či sú z nej odstránené nastavovacie kľúče.
3. Udržujte pracovný priestor čistý a dobre osvetlený – Po každom rezaní vyčistite pracovný priestor od konárov a vetiev. Neporiadok zvyšuje riziko nehôd.
4. Vyhnite sa nebezpečným podmienkam – Nepoužívajte tento stroj v daždivých, búrlivých, vlhkých alebo mokrých priestoroch. Nepoužívajte zariadenie v plynných alebo výbušných atmosférach. Motory v týchto zariadeniach bežne iskria a iskry môžu zapáliť výpary.
5. Nepoužívajte reťazovú pílu v daždi.
6. Udržujte okolostojacich a deti v bezpečnej vzdialenosti – Všetci okolostojaci, vrátane detí a domácich zvierat, by mali byť v bezpečnej vzdialenosti od pracovného priestoru.
7. Nepoužívajte nástroj nasilu – Bude pracovať efektívne a bezpečne, ak sa bude používať pri rýchlosti, pre ktorú bol navrhnutý.
8. Používajte správny nástroj – Nepoužívajte nástroj alebo akékoľvek príslušenstvo na nástroji nasilu na prácu, pre ktorú nebol určený.
9. Noste vhodné oblečenie – Nenoste voľné oblečenie alebo šperky, pretože sa môžu zachytiť do pohyblivých častí. Pri práci vonku s elektrickým náradím sa odporúča nosiť ťažké gumové rukavice, pevnú protišmykovú obuv a priliehavé oblečenie.
10. Noste ochranné pokrývky hlavy, aby ste udržali dlhé vlasy.
11. Vždy noste ochranné okuliare a chrániče sluchu na ochranu očí a sluchu – Bežné okuliare majú iba šošovky odolné voči nárazom a neposkytujú rovnakú ochranu ako ochranné okuliare.
12. Noste masku na tvár alebo protiprachovú masku – Ak je rezanie prašné, odporúča sa používať masku na tvár alebo protiprachovú masku špeciálne navrhnutú na filtrovanie mikroskopických častíc.
13. Nepreťahujte sa – Vždy udržujte správnu rovnováhu a stabilitu.
14. Starostlivo udržiavajte nástroje – Udržujte nástroje ostré a čisté pre najlepší a najbezpečnejší výkon. Dodržiavajte pokyny na mazanie a výmenu príslušenstva.
15. Odpojte nástroj – Odpojte reťazovú pílu od napájania, keď sa nepoužíva, pred servisom, pri preprave alebo pri výmene reťaze alebo iného príslušenstva.
16. Znížte riziko neúmyselného spustenia – Pred zapojením nástroja do zdroja napájania sa uistite, že je vypínač v polohe OFF (vypnuté).
17. Používajte odporúčané príslušenstvo – Informácie o odporúčanom príslušenstve nájdete v návode na obsluhu. Použitie nesprávneho príslušenstva môže spôsobiť riziko zranenia.
18. Skontrolujte poškodené časti – Pred každým použitím opravte alebo vymeňte akýkoľvek kryt alebo časť, ktorá je poškodená. Okrem toho skontrolujte vyrovnanie pohyblivých častí, zasekávanie pohyblivých častí, zlomenie častí a akékoľvek iné podmienky, ktoré môžu ovplyvniť činnosť nástroja.
19. Nikdy nenechávajte nástroj bez dozoru, keď je spustený – Vypnite napájanie vytiahnutím napájacieho kábla priamo zo zásuvky. Nenechávajte pílu, kým sa rezná lišta úplne nezastaví.
20. Zabráňte neúmyselnému spusteniu – Nenoste reťazovú pílu s prstom na spínači.
21. Nechytajte sa odkrytej reznej čepele alebo rezných hrán pri zdvíhaní alebo držaní píly – Keď sa rezná lišta nepoužíva, uistite sa, že je uložená v ochrannom puzdre.
22. Buďte ostražití – Dávajte pozor na to, čo robíte. Používajte zdravý rozum. Nepoužívajte reťazovú pílu, keď ste unavení.
23. Skladujte nepoužívaný nástroj v interiéri – Keď sa spotrebiče nepoužívajú, mali by sa skladovať v interiéri na suchom a vysokom alebo uzamknutom mieste mimo dosahu detí.

Používanie a starostlivosť o zariadenie

Uložte si všetky upozornenia a pokyny pre budúce použitie. Termín "elektrické náradie" v upozorneniach sa vzťahuje na vašu elektrickú reťazovú pílu.

Pred nastavovaním, kontrolou, servisom alebo čistením elektrického náradia, pri výmene príslušenstva alebo pri výskyte akýchkoľvek iných nebezpečných podmienok vypnite vypínač a odpojte napájací zdroj. Všetky údržbárske práce by sa mali vykonávať po úplnom zastavení rotujúcich častí elektrického náradia. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.

1. Nepoužívajte elektrické náradie nasilu. Používajte správne elektrické náradie pre vašu aplikáciu. Správne elektrické náradie bude pracovať lepšie s menšou pravdepodobnosťou osobného alebo mechanického poškodenia, ak sa bude používať pri rýchlosti, pre ktorú bolo navrhnuté.
2. Nepoužívajte elektrické náradie, ak ho vypínač nezapína a nevypína. Akékoľvek elektrické náradie, ktoré sa nedá ovládať vypínačom, je nebezpečné a musí sa opraviť.
3. Pred vykonávaním akýchkoľvek nastavení, výmenou príslušenstva alebo uskladnením elektrického náradia odpojte zariadenie od zdroja napájania. Takéto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.
4. Skladujte nepoužívané elektrické náradie v interiéri na suchom, uzamknutom mieste mimo dosahu detí. Nedovoľte nikomu, kto nie je oboznámený s elektrickým náradím alebo s týmito pokynmi, prístup k stroju. Elektrické náradie je v rukách nevyškolených používateľov nebezpečné.
5. Starostlivo udržiavajte elektrické náradie, aby ste zaistili bezpečnú prevádzku a optimálny výkon. Udržujte rukoväte suché, čisté a bez oleja a mastnoty. Skontrolujte nesprávne vyrovnanie alebo prekážky pohyblivých častí, zlomenie častí a akékoľvek iné podmienky, ktoré môžu ovplyvniť činnosť elektrického náradia. Ak zistíte poškodenie, nechajte elektrické náradie pred použitím opraviť. Mnohé nehody sú spôsobené zle udržiavaným elektrickým náradím.
6. Udržujte rezné nástroje ostré a čisté. Správne udržiavané rezné nástroje s ostrými reznými hranami sa menej zaseknú a ľahšie sa ovládajú.
7. Používajte elektrické náradie a príslušenstvo v súlade s týmito pokynmi a uistite sa, že beriete do úvahy pracovné podmienky a prácu, ktorá sa má vykonať. Používanie elektrického náradia na iné operácie, ako sú tie, na ktoré je určené, by mohlo viesť k nebezpečnej situácii.
8. Pohyblivé časti predstavujú riziká. Udržujte svoju tvár, vlasy, odev, ruky a nohy mimo dosahu všetkých pohyblivých častí. Pred použitím elektrického náradia musia byť správne nainštalované všetky kryty a bezpečnostné príslušenstvo. Pred dotknutím sa akýchkoľvek častí okrem rukovätí a spínača vypnite a odpojte napájanie.

Elektrická bezpečnosť

1. Ochrana prerušovača obvodu pri zemnom spojení (GFCI) by mala byť zabezpečená na obvodoch alebo zásuvkách, ktoré sa majú používať pre túto elektrickú reťazovú pílu. K dispozícii sú zásuvky so zabudovanou ochranou GFCI a môžu sa použiť na toto bezpečnostné opatrenie.
2. Uistite sa, že napätie v sieti zodpovedá napätiu uvedenému na štítku s údajmi o zariadení. Použitie nesprávneho napätia môže poškodiť motor a zraniť používateľa.
3. Aby ste predišli úrazu elektrickým prúdom, používajte iba predlžovací kábel vhodný na vonkajšie použitie, ako napríklad SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A alebo SJTOW-A.
   Pred použitím skontrolujte, či je predlžovací kábel v dobrom stave. Pri používaní predlžovacieho kábla sa uistite, že používate kábel dostatočne hrubý na prenos prúdu, ktorý bude váš výrobok odoberať. Poddimenzovaný kábel spôsobí pokles sieťového napätia, čo vedie k strate výkonu a prehriatiu.

Úraz elektrickým prúdom môže spôsobiť VÁŽNE ZRANENIE alebo SMRŤ. Dbajte na tieto upozornenia:

• Nedovoľte, aby sa ktorákoľvek časť elektrickej reťazovej píly dostala do kontaktu s vodou, keď je v prevádzke. Ak spotrebič zvlhne, keď je vypnutý, pred spustením ho utrite dosucha.
• Používajte iba predlžovací kábel s označením UL, CSA alebo ETL na vonkajšie použitie za každého počasia.
• Nepoužívajte predlžovací kábel dlhší ako 100 stôp (30 m).
• Nedotýkajte sa spotrebiča alebo jeho zástrčky mokrými rukami alebo keď stojíte vo vode. Nosenie gumových čižiem poskytuje určitú ochranu.

TABUĽKA PRE DĹŽKU PRELŽOVACIEHO KÁBLA
Dĺžka predlžovacieho kábla	Až do 50 stôp (15 m)	+50 stôp - 100 stôp (+15 m - 30 m)
Priemer drôtu (A.W.G.):	16	14

4. Aby ste znížili riziko úrazu elektrickým prúdom, má tento spotrebič polarizovanú zástrčku (t. j. jedna čepeľ je širšia ako druhá). Používajte tento spotrebič iba s polarizovaným predlžovacím káblom s označením UL, CSA alebo ETL, ktorý sa odporúča na vonkajšie použitie za každého počasia.
   Zástrčka spotrebiča zapadne do polarizovaného predlžovacieho kábla iba jedným spôsobom. Ak zástrčka spotrebiča úplne nezapadá do predlžovacieho kábla, otočte zástrčku. Ak zástrčka stále nezapadá, zaobstarajte si správny polarizovaný predlžovací kábel. Polarizovaný predlžovací kábel bude vyžadovať použitie polarizovanej zásuvky. Zástrčka predlžovacieho kábla zapadne do polarizovanej zásuvky iba jedným spôsobom. Ak zástrčka úplne nezapadá do zásuvky, otočte zástrčku. Ak zástrčka stále nezapadá, kontaktujte kvalifikovaného elektrikára, aby nainštaloval správnu zásuvku. Žiadnym spôsobom neupravujte zástrčku spotrebiča, zásuvku predlžovacieho kábla alebo zástrčku predlžovacieho kábla.
5. Aby ste zabránili odpojeniu kábla spotrebiča od predlžovacieho kábla počas prevádzky, použite pridržiavací hák predlžovacieho kábla a/alebo urobte uzol, ako je znázornené nižšie.

   Spôsob zabezpečenia predlžovacieho kábla
6. Nemanipulujte s káblom nesprávne. Nikdy neťahajte reťazovú pílu za kábel ani neťahajte za kábel, aby ste ho odpojili od zásuvky. Chráňte kábel pred teplom, olejom a ostrými hranami.

Dvojito izolované spotrebiče
V dvojito izolovanom spotrebiči sú namiesto uzemnenia poskytnuté dva izolačné systémy. Na dvojito izolovanom spotrebiči nie sú k dispozícii žiadne uzemňovacie prostriedky, ani by sa nemali k spotrebiču pridávať prostriedky na uzemnenie. Servis dvojito izolovaného spotrebiča si vyžaduje mimoriadnu starostlivosť a znalosť systému a mal by ho vykonávať iba kvalifikovaný servisný personál u autorizovaného predajcu Snow Joe + Sun Joe. Náhradné diely pre dvojito izolovaný spotrebič musia byť identické s dielmi, ktoré nahrádzajú. Dvojito izolovaný spotrebič je označený slovami "Dvojitá izolácia" alebo "Dvojito izolovaný". Symbol (štvorec v štvorci) môže byť tiež označený na spotrebiči.

DVOJITÁ IZOLÁCIA: UZEMNENIE NIE JE POTREBNÉ. PRI SERVISE POUŽÍVAJTE IBA IDENTICKÉ NÁHRADNÉ DIELY.

Táto elektrická reťazová píla je dvojito izolovaná, čím sa eliminuje potreba samostatného uzemňovacieho systému. Používajte iba identické náhradné diely. Pred servisom dvojito izolovaných spotrebičov si prečítajte pokyny. Používajte túto reťazovú pílu iba tak, ako je popísané v tomto návode.

Servis

• Nechajte svoj elektrický nástroj opraviť kvalifikovanou osobou v autorizovanom servise Snow Joe + Sun Joe, ktorá používa iba identické náhradné diely, alebo zavolajte do zákazníckeho centra Snow Joe + Sun Joe na čísle 1-866-SNOWJOE (1-866-766-9563). Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

Bezpečnostné upozornenia pre zariadenie

• Počas prevádzky reťazovej píly udržujte všetky časti tela mimo dosahu reťaze píly. Pred spustením reťazovej píly sa uistite, že sa reťaz píly ničoho nedotýka. Chvíľková nepozornosť pri obsluhe reťazovej píly môže spôsobiť zamotanie vášho odevu alebo tela do reťaze píly.
• Reťazovú pílu vždy držte pravou rukou na zadnej rukoväti a ľavou rukou na prednej rukoväti. Držanie reťazovej píly s obrátenou konfiguráciou rúk zvyšuje riziko zranenia osôb a nikdy by sa nemalo robiť.
• Elektrické náradie držte iba za izolované úchopové plochy, pretože reťaz píly sa môže dotknúť skrytých vodičov alebo vlastného kábla. Reťaze píly, ktoré sa dotknú 'živého' vodiča, môžu spôsobiť, že odkryté kovové časti elektrického náradia budú 'živé' a môžu spôsobiť obsluhe úraz elektrickým prúdom.
• Noste ochranné okuliare a chrániče sluchu. Ak používate reťazovú pílu každý deň za normálnych podmienok, môžete byť vystavení hladine hluku 85 dB (A) alebo vyššej. Odporúča sa ďalšie ochranné vybavenie pre hlavu, ruky, nohy a chodidlá. Primerané ochranné oblečenie zníži zranenie osôb lietajúcimi úlomkami alebo náhodným kontaktom s reťazou píly.
• Nepoužívajte reťazovú pílu na strome. Používanie reťazovej píly na strome môže viesť k zraneniu osôb.
• Vždy udržujte správnu stabilitu a používajte reťazovú pílu iba vtedy, keď stojíte na pevnom, bezpečnom a rovnom povrchu. Klzké alebo nestabilné povrchy, ako napríklad rebríky, môžu spôsobiť stratu rovnováhy alebo kontroly nad reťazovou pílou.
• Pri rezaní konára, ktorý je pod napätím, buďte opatrní na spätný náraz. Keď sa uvoľní napätie vo vláknach dreva, pružinový konár môže zasiahnuť obsluhu a/alebo vymrštiť reťazovú pílu mimo kontroly.
• Pri rezaní kríkov a sadeníc buďte mimoriadne opatrní. Tenký materiál môže zachytiť reťaz píly a vymrštiť sa smerom k vám alebo vás vyviesť z rovnováhy.
• Prenášajte reťazovú pílu za prednú rukoväť s vypnutou reťazovou pílou a mimo tela. Pri preprave alebo skladovaní reťazovej píly vždy nasaďte kryt vodiacej lišty. Správna manipulácia s reťazovou pílou zníži pravdepodobnosť náhodného kontaktu s pohybujúcou sa reťazou píly.
• Dodržiavajte pokyny na mazanie, napínanie reťaze a výmenu príslušenstva. Nesprávne napnutá alebo slabo namazaná reťaz sa môže zlomiť alebo zvýšiť pravdepodobnosť spätného rázu.
• Udržujte rukoväte suché, čisté a bez oleja a mastnoty. Mastné, olejové rukoväte sú klzké a môžu spôsobiť stratu kontroly.
• Režte iba drevo. Nepoužívajte reťazovú pílu na žiadny iný účel. Napríklad nepoužívajte reťazovú pílu na rezanie plastov, muriva alebo nedrevených stavebných materiálov. Používanie reťazovej píly týmito nesprávnymi spôsobmi by mohlo viesť k vážnemu poškodeniu vás a vášho nástroja.

Prevencia spätného rázu

Spätný ráz je výsledkom nesprávneho používania nástroja a/alebo nesprávnych prevádzkových postupov alebo podmienok. Vyskytuje sa, keď sa nos alebo špička vodiacej lišty dotkne predmetu, alebo keď sa drevo zatvorí a zovrie reťaz píly v reze. Kontakt špičky môže v niektorých prípadoch spôsobiť náhlu spätnú reakciu, ktorá vymrští vodiacu lištu nahor a späť smerom k obsluhe.

Táto náhla reakcia môže spôsobiť stratu kontroly nad pílou, čo môže viesť k vážnemu zraneniu osôb.

Aby ste sa vyhli spätnému rázu a potenciálnemu úrazu alebo zraneniu, pri obsluhe reťazovej píly dodržiavajte nasledujúce opatrenia:

• Udržujte pevný úchop (pravá ruka na zadnej rukoväti a ľavá ruka na prednej rukoväti s palcami a prstami obopínajúcimi príslušné rukoväte) a umiestnite svoje telo a ruky tak, aby ste mohli odolávať silám spätného rázu. Sily spätného rázu môže obsluha kontrolovať, ak sa prijmú správne opatrenia. Nepúšťajte reťazovú pílu.
• Nepreťahujte sa a nerežte nad úrovňou ramien. Pomáha to predchádzať neúmyselnému kontaktu špičky a umožňuje lepšiu kontrolu nad reťazovou pílou v neočakávaných situáciách.
• Používajte iba náhradné lišty a reťaze špecifikované výrobcom. Nesprávne náhradné lišty a reťaze môžu spôsobiť zlomenie reťaze a/alebo spätný ráz.
• Dodržiavajte pokyny výrobcu na ostrenie a údržbu reťaze píly. Zníženie výšky hĺbkomeru môže viesť k zvýšenému spätnému rázu.
• Vždy dodržiavajte bezpečnostné predpisy a dodržiavajte správne techniky pílenia.
• Zabezpečte bezpečnú prepravu reťazovej píly. Kedykoľvek sa má so strojom manipulovať alebo prepravovať, musíte:
  • vypnúť motor a počkať, kým sa reťaz úplne nezastaví;
  • namontovať kryt vodiacej lišty;
  • držte stroj pomocou rukovätí a umiestnite lištu v opačnom smere, ako sa používa počas prevádzky.

Pri používaní vozidla na prepravu reťazovej píly nástroj pevne upevnite a umiestnite ho tak, aby nepredstavoval nebezpečenstvo pre žiadnych cestujúcich.

• Pred prvým rezaním, prerezávaním alebo odvetvovaním sa uistite, že:
  • ste boli špeciálne vyškolení na používanie tohto typu zariadenia;
  • ste si pozorne prečítali bezpečnostné predpisy a používateľské pokyny obsiahnuté v tomto návode;
  • najprv si precvičte na kmeňoch na zemi alebo pripevnených k kozám/pílkovým koňom, aby ste sa oboznámili so strojom a správnymi technikami rezania.

Ochrana pred vplyvmi prostredia

1. Noste vhodný pracovný odev. Používajte ochranné okuliare.
2. Chráňte svoje elektrické náradie pred vlhkosťou a dažďom. Vlhkosť a dážď môžu spôsobiť nebezpečné poškodenie elektrických častí a motora.
3. Nepoužívajte elektrické náradie v blízkosti výparov a horľavých kvapalín.
4. Používajte elektrické náradie iba v suchých podmienkach a pri teplote okolia 10°C – 40°C (50°F – 104°F).
5. Skladujte svoje elektrické náradie iba na suchých miestach s teplotou okolia 10°C – 40°C (50°F – 104°F).
   Chráňte elektrické náradie pred vlhkosťou a priamym slnečným žiarením.

Bezpečnostné symboly

Nasledujúca tabuľka zobrazuje a popisuje bezpečnostné symboly, ktoré sa môžu objaviť na tomto produkte. Pred montážou a prevádzkou si prečítajte, pochopte a dodržiavajte všetky pokyny na stroji.

Symboly	Popisy	Symboly	Popisy
	PREČÍTAJTE SI NÁVOD NA OBSLUHU – Pred montážou a prevádzkou si prečítajte, pochopte a dodržiavajte všetky pokyny v používateľskej príručke (príručkách).		Udržujte okolostojacich a deti v bezpečnej vzdialenosti.
	BEZPEČNOSTNÝ VÝSTRAHA – Označuje preventívne opatrenie, varovanie alebo nebezpečenstvo.		POUŽÍVAJTE OCHRANU OČÍ A SLUCHU – Na ochranu pred zranením používajte chrániče sluchu a ochranné okuliare.
	Nevystavujte jednotku dažďu alebo vlhkým podmienkam.		Pri používaní stroja a manipulácii s úlomkami používajte ochranné rukavice a protišmykovú obuv.
	OTOČNÉ NOŽE – Počas chodu píly držte ruky a nohy mimo otvorov.		Správny smer rezných zubov.
	Zabráňte kontaktu špičky vodiacej lišty s akýmkoľvek predmetom. Kontakt špičky môže spôsobiť náhly pohyb vodiacej lišty smerom nahor a dozadu, čo môže spôsobiť vážne zranenie používateľa.		Pri obsluhe reťazovej píly sa vždy používajú dve ruky.
	VYPNITE! Pred čistením alebo vykonávaním kontrol údržby vytiahnite zástrčku zo zásuvky.		VYPNITE! Ak je kábel poškodený alebo prerezaný, okamžite vytiahnite zástrčku zo zásuvky.
	Otočná časť bude nepretržite bežať niekoľko sekúnd po vypnutí stroja.		Dvojitá izolácia.

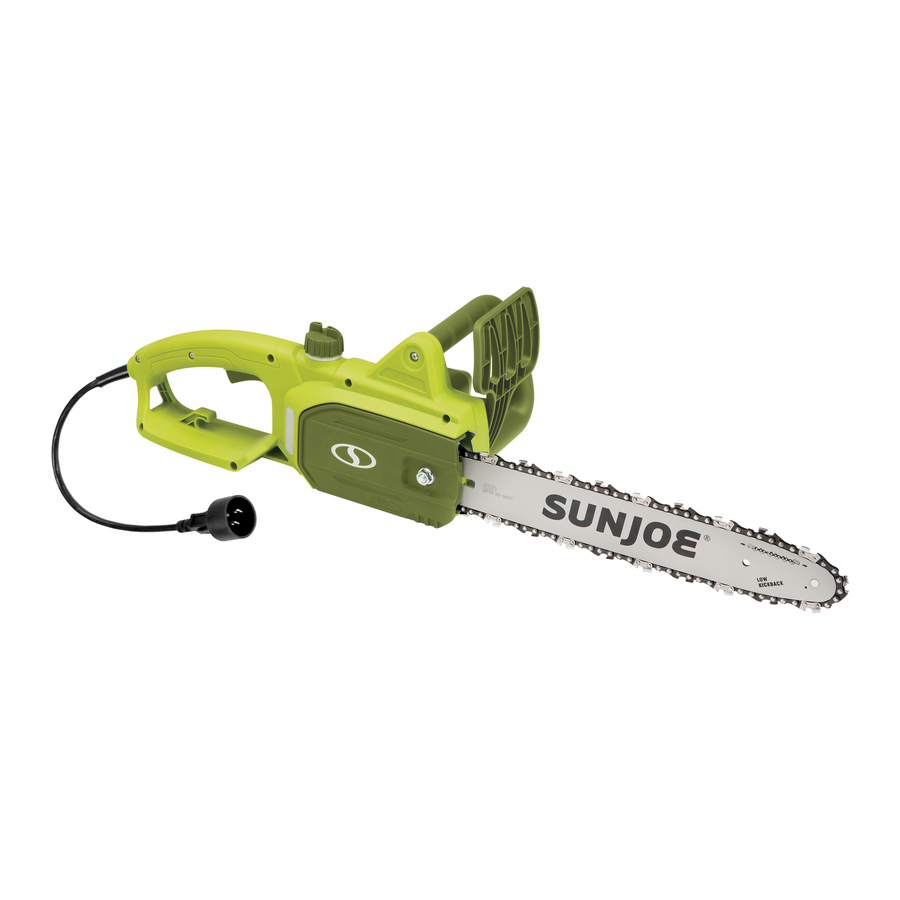

Spoznajte svoje zariadenie

Pred použitím elektrickej reťazovej píly si pozorne prečítajte návod na obsluhu a bezpečnostné predpisy. Porovnajte ilustráciu nižšie so skutočnou jednotkou, aby ste sa oboznámili s umiestnením rôznych ovládacích prvkov a nastavení. Uschovajte si tento návod pre budúce použitie.

1. 14 palcová rezná reťaz
2. 14 palcová vodiaca lišta
3. Predný chránič rúk
4. Predná rukoväť
5. Uzáver olejovej nádrže
6. Tlačidlo bezpečnostného zámku
7. Zadná rukoväť
8. Spúšťací spínač
9. Napájací kábel
10. Hák na zaistenie predlžovacieho kábla
11. Okienko ukazovateľa hladiny oleja
12. Kryt konca reťaze/ozubeného kolesa
13. Matica koncového krytu
14. Šesťhranný kľúč/skrutkovač na čepeľ
15. Puzdro na reznú lištu

Technické údaje

Menovité napätie		120 V ~ 60 Hz
Výkon		9A
Otáčky bez zaťaženia		6300 ot./min
Dĺžka lišty/reťaze		14 palcov (35,6 cm)
Maximálna hrúbka rezu		13,5 palca (34,3 cm) Odporúčané: 12,5 palca (31,8 cm)
Objem olejovej nádrže		4 fl oz (120 ml)
Rýchlosť reťaze		37,7 stôp/s (11,5 m/s)
Čistá hmotnosť		7,7 libier (3,5 kg)

Rozbalenie

Obsah kartónu

• • Elektrická reťazová píla
• • 14 palcová (35,6 cm) rezná reťaz (predmontovaná na lište)
• • 14 palcová (35,6 cm) vodiaca lišta
  • Dvojitý šesťhranný kľúč/skrutkovač na čepeľ
  • Puzdro na reznú lištu
  • Návod s registračnou kartou

1. Opatrne vyberte reťazovú pílu a skontrolujte, či sú dodané všetky vyššie uvedené položky.
2. Starostlivo skontrolujte výrobok, aby ste sa uistili, že počas prepravy nedošlo k rozbitiu alebo poškodeniu. Ak nájdete poškodené alebo chýbajúce časti, NEVRACAJTE jednotku do obchodu. Zavolajte do zákazníckeho centra Snow Joe + Sun Joe na čísle 1-866-SNOWJOE (1-866-766-9563).
   POZNÁMKA: Nevyhadzujte prepravný kartón a obalový materiál, kým nebudete pripravení použiť svoju novú elektrickú reťazovú pílu. Obal je vyrobený z recyklovateľných materiálov. Zlikvidujte tieto materiály správnym spôsobom v súlade s miestnymi predpismi.

Zariadenie a obalový materiál nie sú hračky. Nedovoľte deťom hrať sa s plastovými vreckami, fóliami alebo malými časťami. Tieto predmety sa môžu prehltnúť a predstavujú riziko udusenia!

Montáž

Pri manipulácii s lištou a reťazou vždy používajte ťažké rukavice. Lištu a reťaz namontujte veľmi opatrne, aby ste zaistili bezpečnosť a účinnosť stroja. V prípade pochybností kontaktujte autorizovaného predajcu Snow Joe + Sun Joe alebo zavolajte do zákazníckeho centra Snow Joe + Sun Joe na čísle 1-866-SNOWJOE (1-866-766-9563).

Vybaľovanie a montáž by sa mali vykonávať na rovnom a stabilnom povrchu s dostatočným priestorom na presúvanie stroja a jeho obalu.

Nikdy nespúšťajte motor pred inštaláciou vodiacej lišty, reťaze a krytu reťaze. Bez všetkých týchto dielov na svojom mieste môže spojka/ozubené koleso odletieť alebo explodovať, čím sa používateľ vystaví potenciálne vážnym zraneniam.

Aby ste predišli vážnemu zraneniu, prečítajte si a pochopte všetky poskytnuté bezpečnostné pokyny.

Pred vykonávaním akejkoľvek údržby sa uistite, že je nástroj odpojený od zdroja napájania. Nedodržanie tohto upozornenia môže viesť k vážnemu zraneniu.

Inštalácia vodiacej lišty a reťaze

Potrebné nástroje a pomôcky:

• Dvojitý šesťhranný kľúč/skrutkovač s čepeľou (súčasť balenia)
• Ťažké pracovné rukavice

POZNÁMKA: Pri výmene vodiacej lišty a reťaze používajte iba identické náhradné diely. Pred pokračovaním v inštalácii sa uistite, že je reťazová píla odpojená od zdroja napájania.

1. Pomocou šesťhranného kľúča odskrutkujte maticu koncového krytu a odstráňte koncový kryt reťaze/ozubeného kolesa.


POZNÁMKA: Keď si prvýkrát zakúpite reťazovú pílu, reťaz bude vopred namontovaná na vodiacej lište pre jednoduchú inštaláciu. Riaďte sa iba pokynmi pre montáž lišty (pozri krok 3). Ak budete musieť v budúcnosti vymeniť reťaz, postupujte podľa všetkých krokov uvedených nižšie.

2. Položte novú reťaz píly do slučky a narovnajte všetky zalomenia. OSTRÁ STRANA ZUBOV MUSÍ BYŤ ODVRÁTENÁ OD VÁS A V SMERE ROTÁCIE REŤAZE UVEDENOM NA VODIACEJ LIŠTE. Ak zuby smerujú dozadu, otočte slučku.

3. Začnite na špičke, namontujte články reťaze do drážky lišty a nechajte slučku na zadnej strane lišty. Reťaz bude voľne sedieť, kým nebude umiestnená na ozubenom kolese.
   POZNÁMKA: Uistite sa o smere reťaze. Ak je reťaz namontovaná dozadu, píla bude abnormálne vibrovať a nebude rezať.

4. Držte reťaz v polohe na lište a umiestnite slučku okolo ozubeného kolesa. Umiestnite lištu zarovno s montážnym povrchom tak, aby boli čapy lišty v dlhom otvore lišty a nastavovací kolík v otvore pre kolík napnutia reťaze (obr. 4).

   POZNÁMKA: Ak nastavovací kolík nedosiahne otvor pre kolík napnutia reťaze, otáčajte skrutkou napínania reťaze proti smeru hodinových ručičiek, kým sa otvor pre kolík nezarovná s nastavovacím kolíkom.
5. Pri držaní lišty a reťaze zarovno s montážnym povrchom nastavte napnutie reťaze podľa potreby nastavením skrutky napínača reťaze pomocou dodaného plochého skrutkovača. Otáčaním skrutky napínača reťaze v smere hodinových ručičiek reťaz utiahnete alebo proti smeru hodinových ručičiek reťaz uvoľníte.

6. Nasaďte koncový kryt reťaze/ozubeného kolesa tak, že najskôr vložíte zadný výstupok do zadného otvoru pre výstupok a umiestnite kryt cez koniec lišty. Utiahnite maticu koncového krytu; nechajte lištu dostatočne uvoľnenú, aby sa mohla mierne pohybovať pre nastavenie napnutia (obr. 6).

7. Odstráňte všetku vôľu z reťaze otáčaním skrutky napínača reťaze v smere hodinových ručičiek, kým reťaz pevne nedosadne na lištu s hnacími článkami zarovno vo vnútri drážky lišty.


POZNÁMKA: Reťaz je správne napnutá, keď na spodnej strane vodiacej lišty nie je žiadny previs; reťaz je priliehavá, ale dá sa otáčať rukou bez viazania. Viac informácií o napínaní reťaze nájdete v časti údržby.

8. Úplne utiahnite maticu koncového krytu pomocou šesťhranného kľúča.

POZNÁMKA: Ak je reťaz príliš utiahnutá, nebude sa otáčať. Mierne uvoľnite maticu koncového krytu a otočte napínač reťaze o 1/4 otáčky proti smeru hodinových ručičiek. Zdvihnite špičku vodiacej lišty a znova utiahnite maticu koncového krytu. Uistite sa, že sa reťaz dá otáčať rukou bez viazania.

POZNÁMKA: Nová reťaz má tendenciu sa naťahovať; často kontrolujte napnutie reťaze a podľa potreby upravte napnutie.

Výmena vodiacej lišty a reťaze

1. Odpojte reťazovú pílu od zdroja napájania.
2. Pomocou dodaného šesťhranného kľúča odskrutkujte maticu koncového krytu, aby ste odstránili koniec reťaze/ozubeného kolesa.
3. Odstráňte reznú lištu a reťaz z montážneho povrchu.

4. Odstráňte starú reťaz z lišty.
5. Ak chcete správne rozložiť a nainštalovať novú reťaz píly, postupujte podľa krokov 2 až 6 z časti „Inštalácia vodiacej lišty + reťaze“.

Príprava na prácu

Kontrola stroja

Pred vykonávaním akýchkoľvek kontrol, úprav, opráv alebo údržby stroja sa uistite, že jednotka nie je pripojená k zdroju napájania.

Pred začatím práce, prosím:

• Skontrolujte, či sú všetky skrutky na stroji a vodiacej lište pevne utiahnuté;
• Skontrolujte, či je reťaz správne napnutá, správne nabrúsená a či nie sú na nej žiadne známky poškodenia;
• Skontrolujte, či sú rukoväte a ochranné zariadenia čisté a suché, správne namontované a bezpečne pripevnené k stroju;
• Skontrolujte, či sa spúšťací spínač a bezpečnostné tlačidlo pohybujú voľne bez použitia sily a automaticky a rýchlo sa vracajú do neutrálnej polohy;
• Skontrolujte, či je spúšťací spínač zablokovaný, kým nestlačíte bezpečnostné tlačidlo;
• Uistite sa, že vetracie otvory chladiaceho vzduchu nie sú upchaté pilinami alebo nečistotami;
• Skontrolujte, či hladina oleja v reťazi nie je pod značkou „MIN“; v prípade potreby doplňte olej do 1 cm od okraja plniaceho otvoru.
  POZNÁMKA: Pred použitím reťazovej píly musíte naplniť nádržku na olej reťaze olejom na lištu a reťaz.

Nastavenie napnutia reťaze

Pred vykonávaním akýchkoľvek kontrol, úprav, opráv alebo údržby stroja sa uistite, že je nástroj odpojený od zdroja napájania.

Reťaz bude pokračovať v chode niekoľko sekúnd po vypnutí nástroja.

1. Uvoľnite maticu koncového krytu, kým nebude utiahnutá rukou. Pomocou plochého skrutkovača otáčajte skrutkou napínača reťaze v smere hodinových ručičiek, aby ste reťaz napli. Studená reťaz bude správne napnutá, keď na spodnej strane vodiacej lišty nebude žiadna vôľa; reťaz je priliehavá, ale dá sa otáčať rukou bez viazania (obr. 9).

2. Napnutie je správne, keď hnacie články na reťazi nevykĺznu z vedenia reťaze na lište, keď sa reťaz vytiahne zo stredu lišty.


Mazivo na reťaz

Ak reťaz nebudete mazať, dôjde k poškodeniu reťaze a lišty. Používajte kvalitný olej na lištu a reťaz, ktorý je špeciálne navrhnutý na použitie s reťazovými pílami. Olej na lištu a reťaz si môžete zakúpiť v miestnom železiarstve alebo online na sunjoe.com.

POZNÁMKA: Je normálne, že z píly vyteká olej, keď sa nepoužíva. Aby ste zabránili vytekaniu, vyprázdnite olejovú nádržku po každom použití. Ak jednotku skladujete dlhší čas (3 mesiace alebo dlhšie), uistite sa, že je reťaz ľahko namazaná. Zabránite tak hrdzi na reťazi a ozubenom kolese lišty.

Nepoužívajte reťazovú pílu so žiadnym typom príslušenstva alebo nadstavca. Takéto použitie môže byť nebezpečné.

Prevádzka

Spustenie stroja
Pred spustením reťazovej píly odstráňte uzáver olejovej nádržky a pridajte olej na lištu a reťaz až po hornú časť okienka hladiny oleja. Jedna minúta používania spotrebuje približne 6 ml oleja. Doplňte, keď hladina oleja klesne na 1/4 nádrže.

POZNÁMKA: Vaša elektrická reťazová píla je vybavená automatickým olejovým čerpadlom na mazanie lišty a reťaze. Aby vaša reťazová píla fungovala, musíte pridať olej na lištu a reťaz.

1. Pripojte elektrickú reťazovú pílu do funkčnej 120 V zásuvky pomocou ťažkého predlžovacieho kábla pre vonkajšie použitie.
2. Vytvorte slučku v napájacom kábli a pretlačte ju cez otvor v rukoväti a okolo háku na upevnenie kábla, potom pripojte predlžovací kábel k napájaciemu káblu spotrebiča.

3. Uistite sa, že sa vodiaca lišta nedotýka zeme ani žiadneho iného predmetu.
4. Držte reťazovú pílu pevne oboma rukami.
5. Ak chcete nástroj zapnúť (ON), stlačte a podržte bezpečnostné uzamykacie tlačidlo palcom, potom stlačte spúšť prstami. Keď nástroj beží, uvoľnite bezpečnostné uzamykacie tlačidlo (obr. 13).

6. Ak chcete nástroj vypnúť (OFF), uvoľnite spúšťací spínač (obr. 13).

POZNÁMKA: Nestláčajte spúšťací spínač, kým nebudete pripravení rezať.

Prevádzkové tipy

Pre vašu bezpečnosť a bezpečnosť ostatných:

1. Nepoužívajte stroj bez toho, aby ste si pozorne prečítali návod. Oboznámte sa s ovládacími prvkami a správnym používaním stroja. Naučte sa, ako stroj rýchlo zastaviť.
2. Majte na pamäti, že prevádzkovateľ alebo používateľ je zodpovedný za nehody alebo nebezpečenstvá, ktoré sa stanú iným osobám alebo ich majetku.
3. Pri používaní stroja vždy noste vhodný odev. Noste antivibračné rukavice a iné osobné ochranné prostriedky.
   POZNÁMKA: Všetky vyššie uvedené opatrenia však nezaručujú prevenciu určitých rizík – t. j. Raynaudov fenomén alebo syndróm karpálneho tunela. Operátorom, ktorí používajú tento stroj dlhší čas, sa odporúča, aby si nechali pravidelne kontrolovať ruky a prsty. Ak sa objavia niektoré z vyššie uvedených príznakov, okamžite kontaktujte lekára.
4. Pracujte len za denného svetla alebo dobrého umelého osvetlenia.
5. Pri práci v blízkosti kovových plotov buďte mimoriadne opatrní.
6. Dávajte pozor, aby ste tyč prudko nenarazili na cudzie predmety alebo lietajúce úlomky spôsobené pohybom reťaze.
7. Nepoužívajte reťazovú pílu na strome, na rebríku alebo na lešení. Je to mimoriadne nebezpečné.
8. Pri rezaní malých kríkov, sadeníc alebo konárov pod napätím buďte mimoriadne opatrní. Takýto tenký a napnutý materiál môže zachytiť pílu a šľahnúť späť smerom k vám, vyviesť vás z rovnováhy alebo odskočiť späť.
9. Nerežte popínavé rastliny a/alebo malý podrast.
10. Pred spustením jednotky sa uistite, že sa reťazová píla nedotýka žiadneho predmetu.

Reťaz dobieha po vypnutí píly. Nepoužívajte nástroj vo vlhkých podmienkach.

Vždy pamätajte na to, že nesprávne používaná reťazová píla môže poškodiť alebo rušiť ostatných a mať vážny dopad na životné prostredie.

Aby ste rešpektovali ľudí a životné prostredie:

• Vyhnite sa používaniu stroja v prostrediach alebo v denných dobách, keď môže rušiť ostatných.
• Dôsledne dodržiavajte miestne predpisy a ustanovenia pre likvidáciu odpadových materiálov po pílení.
• Dôsledne dodržiavajte miestne predpisy a ustanovenia pre likvidáciu olejov, poškodených dielov alebo akýchkoľvek prvkov, ktoré majú silný vplyv na životné prostredie.
• Pri chode stroja sa do prostredia uvoľňuje určité množstvo oleja na mazanie reťaze, preto používajte iba biologicky odbúrateľné oleje vyrobené špeciálne na tento účel.
• Aby ste predišli riziku požiaru, nenechávajte stroj s horúcim motorom na lístí alebo suchej tráve.

Dlhodobé vystavenie vibráciám môže spôsobiť zranenia a neurovaskulárne poruchy (nazývané aj "Raynaudov syndróm" alebo "syndróm bielej ruky"), najmä u ľudí trpiacich poruchami obehu. Príznaky môžu postihnúť ruky, zápästia a prsty a prejaviť sa stratou citlivosti, znecitlivením, svrbením, bolesťou a zmenou farby alebo viditeľnými zmenami na koži. Tieto účinky sa môžu zhoršiť nízkymi okolitými teplotami a/alebo príliš silným uchopením rukovätí. Ak sa vyskytnú príznaky, musí sa skrátiť dĺžka používania stroja a vyhľadať lekár.

Kontroly počas práce

Kontrola napnutia reťaze

Reťaz má tendenciu sa počas práce postupne naťahovať, preto je potrebné často kontrolovať jej napnutie.

Počas prvého obdobia používania (alebo po výmene reťaze) sa musí napnutie reťaze kontrolovať častejšie kvôli usadzovaniu reťaze.

Nikdy nepracujte s uvoľnenou reťazou, pretože môže byť nebezpečná, ak sa reťaz vyšmykne z vodiacich líšt.

Ak chcete nastaviť napnutie reťaze, postupujte podľa pokynov v časti "Nastavenie napnutia reťaze".

Kontrola dodávky oleja

Nikdy nepoužívajte stroj bez mazania! Hladinu oleja v nádrži môžete skontrolovať cez priehľadný ukazovateľ. Uistite sa, že nádržku na olej naplníte pri každom použití stroja. Najlepšie výsledky dosiahnete, ak budete používať iba kvalitný olej na lištu a reťaz, ktorý je určený špeciálne na použitie s reťazovými pílami.

Uistite sa, že lišta a reťaz sú na svojom mieste, keď kontrolujete dodávku oleja.

Spustite motor a skontrolujte, či sa reťazový olej dodáva tak, ako je znázornené nižšie.

Správny postoj pri rezaní

1. Váha by mala byť vyvážená oboma nohami na pevnej zemi.
2. Ľavú ruku a lakeť držte zablokované v polohe "rovnej ruky", aby ste odolali akejkoľvek sile spätného rázu.

3. Vaše telo by malo byť vždy naľavo od línie reťaze.

Základné postupy rezania

1. Malé stromy s priemerom do 6 – 7 palcov sa zvyčajne režú jedným rezom. Zárezy určujú smer, ktorým strom spadne.

Ak strom začne padať nesprávnym smerom, alebo ak sa píla počas pádu zachytí alebo zasekne, nechajte pílu a zachráňte sa.

Počas zadného rezu sa pravidelne pozrite na vrchol stromu, aby ste sa uistili, že strom spadne požadovaným smerom.

2. Precvičte si rezanie niekoľkých malých polien pomocou nasledujúcich techník, aby ste si osvojili používanie píly predtým, ako začnete s rozsiahlejšou operáciou pílenia.
3. Zaujmite správny postoj pred drevom s vypnutou pílou.
4. Stlačte spúšť a nechajte reťaz zrýchliť na plnú rýchlosť pred vstupom do rezu.
5. Držte pílu pevne oboma rukami. Vždy držte ľavú ruku na prednej rukoväti a pravú ruku na zadnej rukoväti tak, aby vaše telo bolo naľavo od línie reťaze.
6. Nechajte jednotku bežať po celú dobu rezania a udržiavajte stabilnú rýchlosť.
7. Nechajte reťaz pracovať; vyvíjajte len mierny tlak smerom nadol. Ak rez preženiete silou, môže dôjsť k poškodeniu lišty, reťaze alebo jednotky.
8. Na konci rezu nevyvíjajte tlak na pílu.
9. Vždy režte s oboma nohami na pevnej zemi, aby ste predišli pádu.
10. Nerežte nad výškou hrudníka, pretože je ťažké kontrolovať sily spätného rázu s pílou držanou vysoko.

Techniky rezania

Pred prvým rúbaním alebo odvetvovaním si precvičte pílenie polien na zemi alebo na kozách, aby ste sa oboznámili so strojom a najvhodnejšími technikami pílenia. Pri rúbaní stromu udržujte všetkých v bezpečnej vzdialenosti od miesta rezania. Najbezpečnejšia vzdialenosť by mala byť aspoň dvojnásobok výšky najväčších stromov v priestore rúbania.

Pri pílení vždy držte stroj oboma rukami.

Ak sa reťaz počas pílenia zastaví, okamžite zastavte motor. Dávajte pozor na spätný ráz, ktorý môže nastať, ak sa lišta dotkne prekážky.

Rúbanie stromu

1. Ak rúbanie a odvetvovanie vykonávajú dve alebo viac osôb súčasne, operácia rúbania by mala byť oddelená od operácie odvetvovania vzdialenosťou najmenej dvojnásobku výšky rúbaného stromu. Stromy by sa nemali rúbať žiadnym spôsobom, ktorý by mohol ohroziť osobu, zasiahnuť elektrické vedenie alebo spôsobiť škody na majetku. Ak sa strom dotkne elektrického vedenia, je potrebné okamžite upovedomiť energetickú spoločnosť.

Skontrolujte strom, či nemá poškodené alebo odumreté konáre, ktoré by mohli počas rúbania spadnúť a zasiahnuť vás.

2. Operátor reťazovej píly by mal zostať na svahu terénu, pretože je pravdepodobné, že sa strom po zrúbaní bude kotúľať alebo kĺzať dolu svahom.
3. Naplánujte si únikovú cestu a pred začatím práce vyčistite príslušný priestor. Úniková cesta by mala viesť dozadu a diagonálne dozadu od očakávanej línie pádu, ako je znázornené na obrázku.

4. Pred začatím rúbania zvážte prirodzený sklon stromu, umiestnenie väčších konárov a smer vetra, aby ste mohli posúdiť smer, ktorým strom spadne.

Nerúbte stromy počas silného vetra alebo silných zrážok. Počkajte na priaznivé podmienky na rezanie.

Nerúbte stromy, ktoré majú extrémny sklon, alebo veľké stromy, ktoré majú zhnité konáre, uvoľnenú kôru alebo duté kmene. Tieto stromy nechajte zraziť alebo stiahnuť ťažkým zariadením a potom ich orežte.

5. Odstráňte z rúbaného stromu hlinu, kamene, uvoľnenú kôru, klince, sponky a drôty.

Zárez

Urobte zárez 1/3 priemeru stromu, kolmo na smer pádu, ako je znázornené na obrázku.

Najprv urobte spodný vodorovný zárez.

Pomôže to zabrániť pricviknutiu reťaze píly alebo vodiacej lišty pri druhom záreze.

Zadný rez pri rúbaní

1. Urobte zadný rez pri rúbaní aspoň 2 palce (50 mm) vyššie ako vodorovný zárez, ako je znázornené na obrázku (obr. 18). Udržujte zadný rez pri rúbaní rovnobežne s vodorovným zárezom. Strategicky umiestnite zadný rez pri rúbaní tak, aby zostalo dostatok dreva, ktoré bude slúžiť ako pánt. Drevom pántu sa zabráni krúteniu stromu a jeho pádu nesprávnym smerom. Neprerezávajte pánt.
2. Keď sa rúbanie priblíži k pántu, strom by mal začať padať. Ak existuje akákoľvek šanca, že strom nemusí spadnúť požadovaným smerom alebo sa môže zakolísať dozadu a zovrieť reťaz píly, zastavte rezanie pred dokončením zadného rezu pri rúbaní a použite kliny z dreva, plastu alebo hliníka na otvorenie rezu a zhodenie stromu pozdĺž požadovanej línie pádu.
3. Keď strom začne padať, vyberte reťazovú pílu z rezu, zastavte motor, položte reťazovú pílu a potom použite naplánovanú ústupovú cestu. Dávajte pozor na padajúce konáre nad hlavou a sledujte, kam stúpate.

Odvetvovanie stromu

Odvetvovanie je proces, pri ktorom sa z padlého stromu odstraňujú konáre. Pri odvetvovaní nechajte väčšie spodné konáre, aby podopierali kmeň nad zemou. Odstráňte malé konáre jedným rezom, ako je znázornené na obrázku. Konáre pod napätím by sa mali rezať zdola nahor, aby sa zabránilo zovretiu reťazovej píly.

Venujte zvláštnu pozornosť tomu, kde konáre ležia na zemi, a uvedomte si nasledujúce riziká:

1. konáre môžu byť pod napätím;
2. smer, ktorým konár spadne, sa môže líšiť od očakávaného;
3. strom môže byť po odrezaní konára nestabilný.

Rezanie kmeňa

Rezanie kmeňa je proces, pri ktorom sa kmeň reže na dĺžky. Je dôležité, aby ste sa uistili, že stojíte pevne a vaša váha je rovnomerne rozložená na obe nohy. Ak je to možné, kmeň by mal byť zdvihnutý a podopretý pomocou konárov, kmeňov alebo klinov. Pri jednoduchom rezaní postupujte podľa týchto jednoduchých pokynov:

1. Ak je kmeň podopretý po celej svojej dĺžke, ako je znázornené na obrázku, režte zhora (horný rez).

2. Ak je kmeň podopretý na jednom konci, odrežte 1/3 priemeru zo spodnej strany (spodný rez). Potom urobte dokončovací rez horným rezom, aby ste sa stretli s prvým rezom.

3. Ak je kmeň podopretý na oboch koncoch), odrežte 1/3 priemeru zhora (horný rez). Potom urobte dokončovací rez spodným rezom spodných 2/3, aby ste sa stretli s prvým rezom.

4. Kmeň sa ľahšie píli pomocou hrotového nárazníka.


• Zaryte hrotový nárazník do kmeňa a použite ho ako čap. Režte oblúkovým pohybom, aby lišta prenikla do dreva.
• V prípade potreby niekoľkokrát zopakujte, pričom zmeňte bod, kde zapichnete hrotový nárazník.
• Pri rezaní na svahu vždy stojte na svahu kmeňa (obr. 20). Pri prerezávaní kmeňa udržujte kontrolu uvoľnením tlaku rezania v blízkosti konca rezu bez toho, aby ste uvoľnili úchop rukovätí reťazovej píly. Nedovoľte, aby sa reťaz dotkla zeme.


Po dokončení rezu počkajte, kým sa reťaz píly nezastaví, a až potom presuňte reťazovú pílu. Pred presunom od stromu k stromu vždy zastavte motor.

Dokončovacie práce

Keď ste dokončili prácu:

• Vypnite motor a odpojte jednotku od zdroja napájania.
• Počkajte, kým sa reťaz nezastaví, a nechajte stroj vychladnúť.
• Odstráňte z reťaze všetky stopy pilín alebo usadenín oleja.
• Ak je na reťazi nadmerné nahromadenie nečistôt alebo živice, rozoberte reťaz a vložte ju do nádoby s vhodným čistiacim prostriedkom. Potom ju opláchnite čistou vodou a pred opätovným zostavením na stroji ju ošetrite vhodným antikoróznym sprejom.
• Pred uskladnením nasaďte na lištu kryt rezacej lišty.

Pred uskladnením reťazovej píly v akomkoľvek uzavretom priestore nechajte motor úplne vychladnúť.

Aby ste znížili riziko požiaru, dôkladne vyčistite stroj, aby ste odstránili piliny, konáre, lístie alebo prebytočný tuk. Nikdy nenechávajte nádoby s odrezanými úlomkami vo vnútri skladovacieho priestoru.

Údržba

Pre všetky údržbárske práce, ktoré nie sú uvedené v tomto návode, kontaktujte autorizovaného predajcu Snow Joe + Sun Joe alebo zavolajte do zákazníckeho centra Snow Joe + Sun Joe na čísle 1-866-SNOWJOE (1-866-766-9563). Akákoľvek operácia vykonaná v neautorizovanom servisnom stredisku alebo nekvalifikovaným personálom úplne zruší platnosť záruky.

Pre vašu bezpečnosť a bezpečnosť ostatných:

• Správna údržba je nevyhnutná na zachovanie pôvodnej účinnosti a bezpečnosti stroja v priebehu času.
• Udržujte všetky matice, skrutky a skrutky utiahnuté, aby ste sa uistili, že zariadenie je v bezpečnom prevádzkovom stave.
• Nikdy nepoužívajte stroj s opotrebovanými alebo poškodenými dielmi.
  Poškodené diely sa majú vymeniť a nikdy neopravovať.
• Používajte iba originálne náhradné diely Snow Joe + Sun Joe. Diely, ktoré nie sú rovnakej kvality, môžu vážne poškodiť zariadenie, ohroziť bezpečnosť a zrušiť platnosť záruky.

Pred vykonávaním akýchkoľvek úprav, údržby alebo opráv na vašej elektrickej reťazovej píle vždy odpojte jednotku od zdroja napájania.

• Pri manipulácii s lištou a reťazou používajte ochranné rukavice.
• Ponechajte ochranný kryt reznej lišty nasadený, s výnimkou prípadov, keď zasahujete priamo na lištu alebo reťaz.
• Nikdy nelikvidujte oleje alebo iné znečisťujúce látky na neoprávnených miestach.

Chladenie motora

Aby ste predišli prehriatiu a poškodeniu motora, vždy udržiavajte chladiace vetracie otvory čisté a bez pilín a nečistôt.

Napnutie reťaze

Pred použitím píly skontrolujte napnutie reťaze, keď je reťaz studená. Správne napnutie studenej reťaze je, keď na spodnej strane vodiacej lišty nie je žiadna vôľa; reťaz je priliehavá, ale môžete ňou otáčať rukou bez zasekávania.

Počas bežnej prevádzky píly sa teplota reťaze zvýši. Hnacie články správne napnutej teplej reťaze budú visieť približne 0,050 palca (1,25 mm) von z drážky lišty. Uvedomte si, že reťaz napnutá za tepla môže byť po ochladení príliš tesná. Pred ďalším použitím skontrolujte "napnutie za studena". Reťaz sa musí znova napnúť vždy, keď plochy na hnacích článkoch visia von z drážky lišty.

POZNÁMKA: Nová reťaz má tendenciu sa naťahovať. Často kontrolujte napnutie reťaze a podľa potreby ju znova napnite.

Matice a skrutky

Pravidelne kontrolujte, či sú všetky matice a skrutky bezpečne utiahnuté a či sú rukoväte pevne upevnené.

Brúsenie reťaze

Aby sa zabezpečilo, že reťazová píla bude pracovať bezpečne a efektívne, je nevyhnutné, aby boli rezné komponenty dobre nabrúsené. Dôrazne sa odporúča vymeniť reťaz, keď stratí schopnosť rezať čisto a bezpečne. Je však možné existujúcu reťaz nabrúsiť, ak sa brúsenie vykonáva opatrne. Akákoľvek práca na reťazi a lište si vyžaduje špecifické skúsenosti a špeciálne nástroje. Z bezpečnostných dôvodov odporúčame kontaktovať autorizovaného predajcu Snow Joe + Sun Joe alebo zavolať do zákazníckeho centra Snow Joe + Sun Joe na čísle 1-866-SNOWJOE (1-866-766-9563).

Brúsenie je potrebné, keď:

• Piliny vyzerajú ako prach.
• Rezanie sa stáva ťažším.
• Rez nie je rovný.
• Vibrácie sa zvyšujú.

Autorizované servisné stredisko nabrúsi reťaz pomocou správnych nástrojov, aby sa zabezpečilo minimálne odstránenie materiálu a rovnomerné ostrenie na všetkých rezných hranách.

Ak si reťaz brúsite sami, použite špeciálne pilníky s okrúhlym prierezom s priemerom 5/32 palca (4 mm). Potrebujete určitú zručnosť a skúsenosti, aby ste predišli poškodeniu rezných hrán.

Reťaz nabrúste nasledovne:

• Pevne zaistite lištu s namontovanou reťazou vo vhodnom zveráku.
• Utiahnite reťaz, ak je uvoľnená.
• Namontujte pilník do vodidla a potom ho vložte do zuba v konštantnom uhle od reznej hrany.
• Niekoľkokrát nabrúste pohybom dopredu a zopakujte to na všetkých rezných hranách smerujúcich rovnakým smerom (vpravo alebo vľavo).
• Na posunutie reťaze dopredu použite skrutkovač.
• Otočte lištu vo zveráku a zopakujte na všetkých ostatných rezných hranách.
• Skontrolujte, či zub obmedzovača hĺbky nevyčnieva ďalej ako kontrolný nástroj a pomocou plochého pilníka opilujte všetky vyčnievajúce časti a zaoblite hrany.
• Po nabrúsení odstráňte všetky stopy po pilovaní a prach a namažte reťaz v olejovom kúpeli. Reťaz vymeňte vždy, keď:
  • dĺžka rezných hrán sa zníži na 5 mm alebo menej;
  • medzi článkami a nitmi je príliš veľká vôľa.


Údržba vodiacej lišty

Keď vodiaca lišta vykazuje známky opotrebovania, otočte ju na píle, aby ste rozložili opotrebovanie pre maximálnu životnosť lišty. Tvorba peria alebo otrepov na koľajniciach lišty je normálny proces opotrebovania lišty. Takéto chyby by ste mali ihneď po ich výskyte vyhladit pilníkom.

Lištu vymeňte, ak má niektorú z nasledujúcich chýb:

• opotrebovanie vo vnútri koľajníc lišty, ktoré umožňuje reťazi ležať nabok;
• ohnutá vodiaca lišta;
• prasknuté alebo zlomené koľajnice;
• rozšírené koľajnice.

Otočte pílu, skontrolujte spodnú stranu vodiacej lišty a uistite sa, že mazacie otvory a drážka reťaze sú zbavené nečistôt.

Náhradné diely pre vašu elektrickú reťazovú pílu Sun Joe SWJ599E si môžete zakúpiť online na sunjoe.com alebo si ich môžete objednať telefonicky kontaktovaním zákazníckeho servisu Snow Joe + Sun Joe na čísle 1-866-SNOWJOE (1-866-766-9563).

Reťazové koleso

Pravidelne kontrolujte stav reťazového kolesa a vymeňte ho, keď opotrebovanie presiahne 0,5 mm.

Nemontujte novú reťaz s opotrebovaným reťazovým kolesom alebo naopak.

Skladovanie

Po každom pracovnom sedení stroj dôkladne očistite, aby ste odstránili všetok prach a nečistoty, a nasuňte kryt lišty na reznú lištu. Opravte alebo vymeňte všetky chybné diely na jednotke.

Stroj skladujte na suchom, uzamknutom mieste mimo dosahu detí.

Podpora

Ak vaša elektrická reťazová píla Sun Joe SWJ599E vyžaduje servis alebo údržbu, zavolajte na číslo 1-866-SNOWJOE (1-866-7669563) a požiadajte o pomoc.

Čísla modelu a sériové čísla

Pri kontaktovaní spoločnosti, preobjednávaní dielov alebo zabezpečovaní servisu od autorizovaného predajcu budete musieť uviesť číslo modelu a sériové číslo, ktoré nájdete na štítku umiestnenom na kryte jednotky. Skopírujte tieto čísla do priestoru uvedeného nižšie.

Riešenie problémov

Chyba	Možná príčina	Náprava
Motor sa nespustí, keď ho zapnete	Kábel nie je pripojený k zdroju napájania	Uistite sa, že je kábel pripojený k zdroju napájania
	Spúšťací spínač nie je funkčný	Skontrolujte, či je tlačidlo bezpečnostného zámku úplne stlačené pred aktiváciou spúšťacieho spínača
	Predlžovací kábel nie je pripojený k zástrčke	Skontrolujte, či je predlžovací kábel úplne pripojený k nástroju
	Poškodený predlžovací kábel alebo napájací kábel	Opravte alebo vymeňte poškodený kábel
	Opotrebované kefy motora	Kefy motora sa musia vymeniť
Lišta a reťaz sa prehrievajú a dymia	Príliš tesné napnutie reťaze	Upravte napnutie reťaze
	Prázdna olejová nádrž	Naplňte nádrž olejom na reťaz
	Reťaz je nainštalovaná dozadu	Otočte reťaz tak, aby rezačky smerovali správnym smerom
Motor beží, ale reťaz sa neotáča	Príliš tesné napnutie reťaze	Upravte napnutie reťaze
	Vodiaca lišta a reťaz môžu byť poškodené	Vymeňte reťaz a lištu za identické náhradné diely
Slabý rezný výkon	Tupá reťaz píly	Nabrúste alebo vymeňte reťaz píly
	Nesprávne napnutie reťaze	Skontrolujte napnutie reťaze
	Reťaz píly je nesprávne namontovaná	Skontrolujte orientáciu reťaze píly
Reťaz vyskakuje z vodiacej lišty	Nesprávne napnutie reťaze	Skontrolujte napnutie reťaze
Reťaz pracuje s ťažkosťami	Nesprávne napnutie reťaze	Skontrolujte napnutie reťaze

© 2021 by Snow Joe, LLC
Všetky práva vyhradené. Originálne pokyny.

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.

Stiahnuť SunJoe SWJ599E - Návod na použitie elektrickej reťazovej píly

Dostupné jazyky
