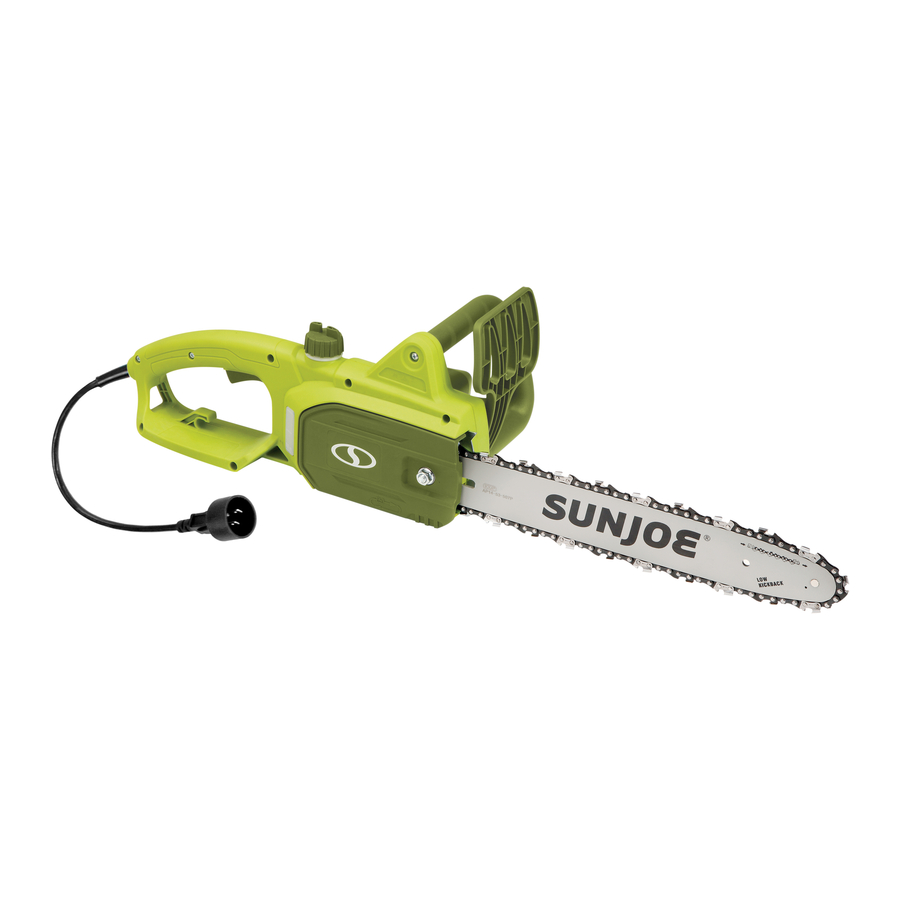

SunJoe SWJ599E - Elektrische kettingzaag - Handleiding

Veiligheidsinstructies

Alle gebruikers dienen deze instructies voor gebruik te lezen
Lees alle instructies in deze handleiding. Bewaar deze handleiding op een veilige plaats, zodat de informatie te allen tijde beschikbaar is. Als u de apparatuur aan een andere persoon geeft, zorg er dan voor dat u deze bedieningsinstructies meegeeft. Basisveiligheidsmaatregelen moeten altijd worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen.

Let op het persoonlijke veiligheidswaarschuwingssymbool m dat in deze handleiding wordt gebruikt om uw aandacht te vestigen op een WAARSCHUWING die wordt gegeven samen met de specifieke bedieningsinstructie. Dit betekent dat de bediening speciale AANDACHT, VOORZICHTIGHEID en BEWUSTZIJN vereist.

Beoogd gebruik

Deze elektrische kettingzaag is ontworpen en vervaardigd voor het trimmen en snoeien van boomtakken en -armen en voor het zagen van kleinere stammen tot 25 cm dik. Alle houten objecten die met deze kettingzaag moeten worden gezaagd, mogen niet dikker zijn dan de maximale zaagcapaciteit van de geleider.

Oneigenlijk gebruik

Elk ander gebruik dat afwijkt van de bovengenoemde toepassingen vormt een ernstig gevaar voor de gebruiker en kan zowel het gereedschap als uw persoonlijke eigendommen beschadigen. Voorbeelden van oneigenlijk gebruik zijn, maar zijn niet beperkt tot:

• hagen trimmen;
• snijwerk;
• pallets, kratten en diverse verpakkingsmaterialen in secties verdelen;
• meubels of andere materialen met spijkers, schroeven of andere metalen onderdelen in secties verdelen;
• vlees slachten;
• de machine gebruiken om objecten op te tillen, te verplaatsen of te splitsen;
• de machine gebruiken terwijl deze is bevestigd aan vaste steunen.

Oneigenlijk gebruik van de machine maakt de garantie ongeldig en ontheft de fabrikant van alle aansprakelijkheid. De gebruiker is bijgevolg aansprakelijk voor alle schade of letsel aan zichzelf of anderen.

Algemene veiligheid

Bij het gebruik van elektrisch tuingereedschap moeten altijd basisveiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende:

1. Houd beschermkappen op hun plaats – Beschermkappen moeten periodiek worden gecontroleerd om er zeker van te zijn dat ze goed zijn aangebracht en in goede staat verkeren.
2. Verwijder stelsleutels en moersleutels – Controleer of de stelsleutels van de zaag zijn verwijderd voordat u deze aanzet.
3. Houd het werkgebied schoon en goed verlicht – Verwijder na elke zaagsessie takken en armen uit het werkgebied. Rommelige gebieden nodigen uit tot ongelukken.
4. Vermijd gevaarlijke omstandigheden – Gebruik deze machine niet op regenachtige, stormachtige, vochtige of natte plaatsen. Gebruik het apparaat niet in gasvormige of explosieve omgevingen. Motoren in deze eenheden vonken normaal gesproken en de vonken kunnen dampen ontsteken.
5. Gebruik de kettingzaag niet in de regen.
6. Houd omstanders en kinderen uit de buurt – Alle omstanders, inclusief kinderen en huisdieren, moeten op veilige afstand van het werkgebied worden gehouden.
7. Forceer het gereedschap niet – Het zal het werk effectief en veilig doen als het wordt gebruikt met de snelheid waarvoor het is ontworpen.
8. Gebruik het juiste gereedschap – Forceer het gereedschap of een hulpstuk op het gereedschap niet om een klus te klaren waarvoor het niet bedoeld is.
9. Draag geschikte kleding – Draag geen losse kleding of sieraden, omdat dergelijke items vast kunnen komen te zitten in bewegende delen. Het wordt aanbevolen om zware rubberen handschoenen, stevig schoeisel met antislipzool en nauwsluitende kleding te dragen wanneer u buitenshuis met elektrisch gereedschap werkt.
10. Draag beschermende hoofddeksels om lang haar in te sluiten.
11. Draag altijd een veiligheidsbril en gehoorbeschermers om uw ogen en oren te beschermen – Alledaagse brillen hebben alleen slagvaste glazen en bieden niet dezelfde bescherming als een veiligheidsbril.
12. Draag gezichts- of stofmaskers – Als de zaagwerkzaamheden stoffig zijn, wordt het gebruik van een gezichts- of stofmasker dat speciaal is ontworpen om microscopische deeltjes uit te filteren, aanbevolen.
13. Reik niet te ver – Zorg te allen tijde voor een goede basis en evenwicht.
14. Onderhoud gereedschap met zorg – Houd gereedschap scherp en schoon voor de beste en veiligste prestaties. Volg de instructies voor het smeren en vervangen van accessoires.
15. Koppel gereedschap los – Koppel de kettingzaag los van de stroomvoorziening wanneer deze niet in gebruik is, vóór onderhoud, tijdens transport of bij het vervangen van de ketting of andere accessoires.
16. Verminder het risico op onbedoeld starten – Zorg ervoor dat de schakelaar in de OFF (UIT) -stand staat voordat u het gereedschap op een stroombron aansluit.
17. Gebruik aanbevolen accessoires – Raadpleeg de gebruikershandleiding voor aanbevolen accessoires. Het gebruik van ongeschikte accessoires kan een risico op letsel veroorzaken.
18. Controleer op beschadigde onderdelen – Repareer of vervang voor elk gebruik alle beschermkappen of onderdelen die beschadigd zijn. Controleer bovendien de uitlijning van bewegende delen, het vastlopen van bewegende delen, het breken van onderdelen en alle andere omstandigheden die de werking van het gereedschap kunnen beïnvloeden.
19. Laat gereedschap nooit onbeheerd achter terwijl het draait – Schakel de stroom uit door het netsnoer rechtstreeks uit het stopcontact te halen. Verlaat de zaag pas als de zaagbalk volledig tot stilstand is gekomen.
20. Vermijd onbedoeld starten – Draag de kettingzaag niet met uw vinger op de schakelaar.
21. Pak het blootliggende zaagblad of de snijranden niet vast bij het oppakken of vasthouden van de zaag – Zorg ervoor dat u de zaagbalk in de beschermhoes plaatst wanneer deze niet in gebruik is.
22. Blijf alert – Let op wat u doet. Gebruik uw gezond verstand. Gebruik de kettingzaag niet als u moe bent.
23. Bewaar ongebruikt gereedschap binnenshuis – Wanneer apparaten niet in gebruik zijn, moeten ze binnenshuis worden opgeslagen op een droge en hoge of afgesloten plaats buiten het bereik van kinderen.

Apparaatgebruik + verzorging

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische kettingzaag.

Schakel de aan/uit-schakelaar uit en koppel de stroombron los voordat u het elektrische gereedschap afstelt, inspecteert, onderhoudt of reinigt, bij het vervangen van accessoires of wanneer zich andere gevaarlijke situaties voordoen. Alle onderhoudswerkzaamheden moeten worden uitgevoerd nadat de roterende delen van het elektrische gereedschap volledig tot stilstand zijn gekomen. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.

1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap presteert beter met minder kans op persoonlijk of mechanisch letsel als het wordt gebruikt met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrische gereedschap niet als de schakelaar het niet aan en uit zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel het apparaat los van de stroombron voordat u aanpassingen maakt, accessoires vervangt of het elektrische gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
4. Bewaar ongebruikt elektrisch gereedschap binnenshuis op een droge, afgesloten plaats buiten het bereik van kinderen. Sta niemand die niet bekend is met het elektrische gereedschap of deze instructies toegang tot de machine toe. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap met zorg om een veilige werking en optimale prestaties te garanderen. Houd de handgrepen droog, schoon en vrij van olie en vet. Controleer op verkeerde uitlijning of obstructie van bewegende delen, breuk van onderdelen en alle andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Als er schade wordt geconstateerd, laat het elektrische gereedschap dan repareren voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
7. Gebruik het elektrische gereedschap en de accessoires in overeenstemming met deze instructies en zorg ervoor dat u rekening houdt met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
8. Bewegende delen vormen risico's. Houd uw gezicht, haar, kleding, handen en voeten uit de buurt van alle bewegende delen. Alle beschermkappen en veiligheidsvoorzieningen moeten correct zijn geïnstalleerd voordat u het elektrische gereedschap gebruikt. Schakel de stroomtoevoer uit en koppel deze los voordat u andere onderdelen dan de handgrepen en de schakelaar aanraakt.

Elektrische veiligheid

1. Aardlekbeveiliging (GFCI) moet worden voorzien op de stroomkring(en) of het/de stopcontact(en) die voor deze elektrische kettingzaag worden gebruikt. Er zijn stopcontacten beschikbaar met ingebouwde GFCI-beveiliging en deze kunnen voor deze veiligheidsmaatregel worden gebruikt.
2. Zorg ervoor dat de netspanning overeenkomt met de spanning die op het typeplaatje van het apparaat staat vermeld. Het gebruik van de verkeerde spanning kan de motor beschadigen en de gebruiker verwonden.
3. Om elektrische schokken te voorkomen, uitsluitend gebruiken met een verlengsnoer dat geschikt is voor gebruik buitenshuis, zoals SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A of SJTOW-A.
   Controleer vóór gebruik of het verlengsnoer in goede staat verkeert. Zorg er bij gebruik van een verlengsnoer voor dat u er een gebruikt die zwaar genoeg is om de stroom te voeren die uw product verbruikt. Een te dun snoer veroorzaakt een spanningsval, wat resulteert in stroomverlies en oververhitting.

Elektrische schokken kunnen ERNSTIG LETSEL of DE DOOD veroorzaken. Neem deze waarschuwingen in acht:

• Zorg ervoor dat geen enkel onderdeel van de elektrische kettingzaag in contact komt met water terwijl deze in werking is. Als het apparaat nat wordt terwijl het is uitgeschakeld, veeg het dan droog voordat u het start.
• Gebruik alleen een UL-, CSA- of ETL-gecertificeerd verlengsnoer voor gebruik buitenshuis, in alle weersomstandigheden.
• Gebruik geen verlengsnoer langer dan 30 m (100 ft).
• Raak het apparaat of de stekker niet aan met natte handen of terwijl u in het water staat. Het dragen van rubberlaarzen biedt enige bescherming.

VERLENGKABELOVERZICHT
Lengte verlengsnoer	Tot 15 m (50 ft)	+15 m - 30 m (+50 ft - 100 ft)
Draaddikte (A.W.G.):	16	14

4. Om het risico op elektrische schokken te verminderen, heeft dit apparaat een gepolariseerde stekker (d.w.z. het ene blad is breder dan het andere). Gebruik dit apparaat alleen met een gepolariseerd UL-, CSA- of ETL-gecertificeerd verlengsnoer dat wordt aanbevolen voor gebruik buitenshuis, in alle weersomstandigheden.
   De stekker van het apparaat past maar op één manier in een gepolariseerd verlengsnoer. Als de stekker van het apparaat niet volledig in het verlengsnoer past, draait u de stekker om. Als de stekker nog steeds niet past, koop dan een correct gepolariseerd verlengsnoer. Een gepolariseerd verlengsnoer vereist het gebruik van een gepolariseerd stopcontact. De stekker van het verlengsnoer past maar op één manier in het gepolariseerde stopcontact. Als de stekker niet volledig in het stopcontact past, draait u de stekker om. Als de stekker nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker van het apparaat, de contactdoos van het verlengsnoer of de stekker van het verlengsnoer op geen enkele manier.
5. Om te voorkomen dat het snoer van het apparaat tijdens gebruik losraakt van het verlengsnoer, gebruikt u de bevestigingshaak voor het verlengsnoer en/of maakt u een knoop zoals hieronder weergegeven.

   Methode om het verlengsnoer vast te zetten
6. Maak geen misbruik van het snoer. Trek nooit aan de kettingzaag aan het snoer en trek niet aan het snoer om het los te koppelen van het stopcontact. Houd het snoer uit de buurt van hitte, olie en scherpe randen.

Dubbel geïsoleerde apparaten
Bij een dubbel geïsoleerd apparaat zijn twee isolatiesystemen aangebracht in plaats van aarding. Er zijn geen aardingsmiddelen voorzien op een dubbel geïsoleerd apparaat, noch mag er een middel voor aarding aan het apparaat worden toegevoegd. Het onderhoud van een dubbel geïsoleerd apparaat vereist uiterste zorg en kennis van het systeem en mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel bij een geautoriseerde Snow Joe + Sun Joe-dealer. Vervangende onderdelen voor een dubbel geïsoleerd apparaat moeten identiek zijn aan de onderdelen die ze vervangen. Een dubbel geïsoleerd apparaat is gemarkeerd met de woorden "Double Insulation" ("Dubbele isolatie") of "Double Insulated" ("Dubbel geïsoleerd"). Het symbool (vierkant binnen een vierkant) kan ook op het apparaat zijn aangebracht.

DUBBEL GEÏSOLEERD: AARDING NIET VEREIST. GEBRUIK BIJ ONDERHOUD ALLEEN IDENTIEKE VERVANGENDE ONDERDELEN.

Deze elektrische kettingzaag is dubbel geïsoleerd, waardoor een apart aardingssysteem niet nodig is. Gebruik alleen identieke vervangende onderdelen. Lees de instructies voordat u dubbel geïsoleerde apparaten onderhoudt. Gebruik deze kettingzaag alleen zoals beschreven in deze handleiding.

Onderhoud

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur bij een geautoriseerde Snow Joe + Sun Joe-dealer die uitsluitend identieke vervangende onderdelen gebruikt of bel het Snow Joe + Sun Joe-klantenservicecentrum op 1-866-SNOWJOE (1-866-766-9563). Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Veiligheidswaarschuwingen voor het apparaat

• Houd alle lichaamsdelen uit de buurt van de zaagketting wanneer de kettingzaag in werking is. Voordat u de kettingzaag start, moet u ervoor zorgen dat de zaagketting niets raakt. Een moment van onoplettendheid tijdens het bedienen van de kettingzaag kan ertoe leiden dat uw kleding of lichaam verstrikt raakt in de zaagketting.
• Houd de kettingzaag altijd vast met uw rechterhand op de achterste handgreep en uw linkerhand op de voorste handgreep. Het vasthouden van de kettingzaag met een omgekeerde handconfiguratie verhoogt het risico op persoonlijk letsel en mag nooit worden gedaan.
• Houd het elektrisch gereedschap alleen vast aan geïsoleerde grijpvlakken, omdat de zaagketting in contact kan komen met verborgen bedrading of het eigen snoer. Zaagkettingen die in contact komen met een 'onder spanning staande' draad kunnen blootgestelde metalen delen van het elektrisch gereedschap 'onder spanning' zetten en de bediener een elektrische schok geven.
• Draag een veiligheidsbril en gehoorbescherming. Als u de kettingzaag elke dag onder normale omstandigheden gebruikt, kunt u worden blootgesteld aan een geluidsniveau van 85 dB (A) of hoger. Verdere beschermende uitrusting voor hoofd, handen, benen en voeten wordt aanbevolen. Adequate beschermende kleding vermindert persoonlijk letsel door rondvliegend puin of onbedoeld contact met de zaagketting.
• Bedien de kettingzaag niet in een boom. Het bedienen van een kettingzaag terwijl u in een boom staat, kan leiden tot persoonlijk letsel.
• Zorg altijd voor een goede basis en bedien de kettingzaag alleen als u op een vast, veilig en vlak oppervlak staat. Gladde of onstabiele oppervlakken zoals ladders kunnen leiden tot verlies van evenwicht of controle over de kettingzaag.
• Wees voorzichtig met terugslag bij het zagen van een tak die onder spanning staat. Wanneer de spanning in de houtvezels wordt losgelaten, kan de veerbelaste tak de bediener raken en/of de kettingzaag uit de hand slaan.
• Wees uiterst voorzichtig bij het zagen van kreupelhout en jonge boompjes. Het dunne materiaal kan de zaagketting grijpen en naar u toe worden geslagen of u uit evenwicht brengen.
• Draag de kettingzaag aan de voorste handgreep met de kettingzaag uitgeschakeld en uit de buurt van uw lichaam. Plaats bij het transporteren of opbergen van de kettingzaag altijd de geleiderailafdekking. Een correcte behandeling van de kettingzaag vermindert de kans op onbedoeld contact met de bewegende zaagketting.
• Volg de instructies voor het smeren, spannen van de ketting en het vervangen van accessoires. Een onjuist gespannen of slecht gesmeerde ketting kan breken of de kans op terugslag vergroten.
• Houd de handgrepen droog, schoon en vrij van olie en vet. Vettige, olieachtige handgrepen zijn glad en kunnen leiden tot verlies van controle.
• Zaag alleen hout. Gebruik de kettingzaag niet voor andere doeleinden. Gebruik de kettingzaag bijvoorbeeld niet om plastic, metselwerk of niet-houten bouwmaterialen te zagen. Het gebruik van de kettingzaag op deze onjuiste manieren kan leiden tot ernstige schade aan u en uw gereedschap.

Terugslagpreventie

Terugslag is het gevolg van verkeerd gebruik van gereedschap en/of onjuiste bedieningsprocedures of -omstandigheden. Het treedt op wanneer de neus of punt van de geleiderail een object raakt, of wanneer het hout sluit en de zaagketting in de snede bekneld raakt. Tipcontact kan in sommige gevallen een plotselinge omgekeerde reactie veroorzaken, waardoor de geleiderail omhoog en terug naar de bediener wordt geslingerd.

Deze plotselinge reactie kan ertoe leiden dat u de controle over de zaag verliest, wat kan leiden tot ernstig persoonlijk letsel.

Neem de volgende voorzorgsmaatregelen bij het bedienen van uw kettingzaag om terugslag en de kans op ongevallen of letsel te voorkomen:

• Houd een stevige grip (rechterhand op de achterste handgreep en linkerhand op de voorste handgreep met duimen en vingers rond de respectievelijke handgrepen) en positioneer uw lichaam en armen zo dat u terugslagkrachten kunt weerstaan. Terugslagkrachten kunnen door de bediener worden beheerst als de juiste voorzorgsmaatregelen worden genomen. Laat de kettingzaag niet los.
• Reik niet te ver en zaag niet boven schouderhoogte. Dit helpt onbedoeld puntcontact te voorkomen en zorgt voor een betere controle over de kettingzaag in onverwachte situaties.
• Gebruik alleen vervangende rails en kettingen die door de fabrikant zijn gespecificeerd. Onjuiste vervangende rails en kettingen kunnen kettingbreuk en/of terugslag veroorzaken.
• Volg de slijp- en onderhoudsinstructies van de fabrikant voor de zaagketting. Het verkleinen van de dieptemeterhoogte kan leiden tot meer terugslag.
• Neem altijd de veiligheidsvoorschriften in acht en volg de juiste zaagtechnieken.
• Zorg voor een veilig transport van de kettingzaag. Wanneer de machine moet worden gehanteerd of getransporteerd, moet u:
  • de motor uitschakelen en wachten tot de ketting volledig tot stilstand is gekomen;
  • de geleiderailafdekking plaatsen;
  • de machine vasthouden met behulp van de handgrepen en de rail in de tegengestelde richting plaatsen van die welke tijdens het gebruik werd gebruikt.

Wanneer u een voertuig gebruikt om de kettingzaag te vervoeren, bevestigt u het gereedschap stevig en plaatst u het zo dat het geen gevaar vormt voor passagiers.

• Voordat u voor de eerste keer gaat zagen, snoeien of ontkalken, moet u ervoor zorgen dat:
  • u specifiek bent opgeleid om dit type apparatuur te gebruiken;
  • u de veiligheidsvoorschriften en gebruikersinstructies in deze handleiding zorgvuldig hebt gelezen;
  • u eerst oefent op boomstammen op de grond of bevestigd aan schragen/zaagbokken, om vertrouwd te raken met de machine en de juiste zaagtechnieken.

Bescherming tegen invloeden van buitenaf

1. Draag geschikte werkkleding. Draag een veiligheidsbril.
2. Bescherm uw elektrische gereedschap tegen vocht en regen. Vocht en regen kunnen gevaarlijke elektrische schade en schade aan de motor veroorzaken.
3. Gebruik het elektrische gereedschap niet in de buurt van dampen en ontvlambare vloeistoffen.
4. Gebruik het elektrische gereedschap alleen in droge omstandigheden en bij een omgevingstemperatuur van 50°F – 104°F (10°C – 40°C).
5. Bewaar uw elektrische gereedschap alleen op droge plaatsen met een omgevingstemperatuur van 50°F – 104°F (10°C – 40°C).
   Bescherm het elektrische gereedschap tegen vochtigheid en direct zonlicht.

Veiligheidssymbolen

De volgende tabel geeft een overzicht van de veiligheidssymbolen die op dit product kunnen voorkomen, en beschrijft deze. Lees, begrijp en volg alle instructies op de machine voordat u probeert deze te monteren en te bedienen.

Symbolen	Beschrijvingen	Symbolen	Beschrijvingen
	LEES DE GEBRUIKERSHANDLEIDING(EN) – Lees, begrijp en volg alle instructies in de gebruikershandleiding(en) voordat u probeert deze te monteren en te bedienen.		Houd omstanders en kinderen op een veilige afstand.
	VEILIGHEIDSWAARSCHUWING – Geeft een voorzorgsmaatregel, een waarschuwing of een gevaar aan.		DRAAG OOG- EN OORBESCHERMING – Draag voor bescherming tegen letsel oorkappen en een veiligheidsbril.
	Stel het apparaat niet bloot aan regen of natte omstandigheden.		Draag beschermende handschoenen en antislip schoeisel bij het gebruik van de machine en het hanteren van afval.
	DRAAIENDE MESSEN – Houd handen en voeten uit de buurt van openingen terwijl de zaag draait.		Juiste richting van de snijtanden.
	Vermijd contact tussen de punt van de geleiderail en een object. Contact met de punt kan ervoor zorgen dat de geleiderail plotseling omhoog en naar achteren beweegt, wat ernstig letsel bij de gebruiker kan veroorzaken.		Gebruik altijd twee handen bij het bedienen van de kettingzaag.
	UITSCHAKELEN! Haal de stekker uit het stopcontact voordat u de machine reinigt of onderhoudscontroles uitvoert.		UITSCHAKELEN! Haal de stekker onmiddellijk uit het stopcontact als het snoer beschadigd of doorgesneden is.
	Het roterende onderdeel blijft enkele seconden draaien nadat u de machine hebt uitgeschakeld.		Dubbele isolatie.

Ken uw apparaat

Lees de gebruikershandleiding en veiligheidsvoorschriften zorgvuldig door voordat u uw elektrische kettingzaag bedient. Vergelijk de onderstaande afbeelding met het daadwerkelijke apparaat om vertrouwd te raken met de locatie van de verschillende bedieningselementen en aanpassingen. Bewaar deze handleiding voor toekomstig gebruik.

1. 14 inch snijketting
2. 14 inch geleiderail
3. Handbescherming aan de voorkant
4. Handgreep aan de voorkant
5. Olietankdop
6. Veiligheidsvergrendelingsknop
7. Achterste handgreep
8. Triggerschakelaar
9. Apparaatsnoer
10. Verlengsnoer-borgp haak
11. Oliepeilindicatorvenster
12. Ketting/tandwiel-eindkap
13. Eindkapmoer
14. Zeskantsleutel/bladeschroevendraaier
15. Snijrailhoes

Technische gegevens

Nominale spanning		120 V ~ 60 Hz
Vermogen		9A
Onbelast toerental		6300 rpm
Lengte rail/ketting		14 inch (35,6 cm)
Maximale snijdikte		13,5 inch (34,3 cm) Aanbevolen: 12,5 inch (31,8 cm)
Inhoud olietank		4 fl oz (120 ml)
Kettingsnelheid		37,7 ft/s (11,5 m/s)
Nettogewicht		7,7 lbs (3,5 kg)

Uitpakken

Inhoud van de doos

• • Elektrische kettingzaag
• • 14 inch (35,6 cm) snijketting (voorgemonteerd op de rail)
• • 14 inch (35,6 cm) geleiderail
  • Zeskantsleutel/bladeschroevendraaier met dubbele punt
  • Snijrailhoes
  • Handleiding met registratiekaart

1. Verwijder de kettingzaag voorzichtig en controleer of alle bovenstaande items zijn meegeleverd.
2. Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden. Als u beschadigde of ontbrekende onderdelen aantreft, breng het apparaat DAN NIET terug naar de winkel. Bel het klantenservicecentrum van Snow Joe + Sun Joe op 1-866-SNOWJOE (1-866-766-9563).
   OPMERKING: Gooi de verzenddoos en het verpakkingsmateriaal niet weg totdat u klaar bent om uw nieuwe elektrische kettingzaag te gebruiken. De verpakking is gemaakt van recyclebare materialen. Voer deze materialen op de juiste manier af in overeenstemming met de lokale voorschriften.

De apparatuur en het verpakkingsmateriaal zijn geen speelgoed. Laat kinderen niet spelen met plastic zakken, folies of kleine onderdelen. Deze items kunnen worden ingeslikt en vormen verstikkingsgevaar!

Montage

Draag altijd stevige handschoenen bij het hanteren van de ketting en het zaagblad. Monteer het zaagblad en de ketting zeer zorgvuldig om de veiligheid en efficiëntie van de machine te waarborgen. Neem bij twijfel contact op met een geautoriseerde Snow Joe + Sun Joe-dealer of bel met de klantenservice van Snow Joe + Sun Joe op 1-866-SNOWJOE (1-866-766-9563).

Het uitpakken en de montage moeten worden uitgevoerd op een vlakke en stabiele ondergrond, met voldoende ruimte om de machine en de verpakking te verplaatsen.

Start de motor nooit voordat de geleidestang, de ketting en de kettingafdekking zijn geïnstalleerd. Zonder al deze onderdelen op hun plaats kan de koppeling/het kettingwiel eraf vliegen of exploderen, waardoor de gebruiker mogelijk ernstig letsel kan oplopen.

Lees en begrijp alle verstrekte veiligheidsinstructies om ernstig persoonlijk letsel te voorkomen.

Voordat u onderhoud uitvoert, moet u ervoor zorgen dat het gereedschap is losgekoppeld van de stroomvoorziening. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

De geleidestang en ketting installeren

Benodigde gereedschappen en benodigdheden:

• Dubbelzijdige inbussleutel/schroevendraaier met blad (meegeleverd)
• Stevige werkhandschoenen

LET OP: Gebruik bij het vervangen van de geleidestang en ketting alleen identieke vervangingsonderdelen. Zorg ervoor dat de kettingzaag is losgekoppeld van de stroomvoorziening voordat u verdergaat met de installatie.

1. Gebruik de inbussleutel om de moer van de eindafdekking los te schroeven en verwijder de eindafdekking van de ketting/het kettingwiel.


LET OP: Wanneer u uw kettingzaag voor het eerst koopt, wordt de ketting voorgemonteerd op de geleidestang geleverd voor eenvoudige installatie. Raadpleeg alleen de instructies voor het plaatsen van de stang (zie stap 3). Mocht u de ketting in de toekomst moeten vervangen, volg dan alle onderstaande stappen.

2. Leg de nieuwe zaagketting in een lus en maak eventuele knikken recht. DE SCHERPE KANT VAN DE TANDEN MOET VAN U AF GERICHT ZIJN EN IN DE RICHTING VAN DE KETTINGROTATIE DIE OP DE GELEIDESTANG IS AANGEGEVEN. Als de tanden naar achteren wijzen, draait u de lus om.

3. Begin bij de punt en monteer de kettingaandrijfschakels in de stangsgroef, waarbij u een lus aan de achterkant van de stang achterlaat. De ketting past losjes totdat deze op het kettingwiel is geplaatst.
   LET OP: Zorg voor de juiste richting van de ketting. Als de ketting achterstevoren is gemonteerd, trilt de zaag abnormaal en zal deze niet zagen.

4. Houd de ketting op zijn plaats op de stang en plaats de lus rond het kettingwiel. Plaats de stang vlak tegen het montageoppervlak zodat de stangbouten zich in de lange sleuf van de stang bevinden en de verstelpen zich in het kettingspanpen-gat bevindt (Fig. 4).

   LET OP: Als de verstelpen het kettingspanpen-gat niet bereikt, draait u de kettingspanschroef tegen de klok in totdat het pengat is uitgelijnd met de verstelpen.
5. Terwijl u de stang en ketting vlak tegen het montageoppervlak houdt, past u de kettingspanning naar behoefte aan door de kettingspanschroef aan te passen met de meegeleverde platte schroevendraaier. Draai de kettingspanschroef met de klok mee om de ketting aan te spannen, of tegen de klok in om de ketting los te maken.

6. Plaats de eindafdekking van de ketting/het kettingwiel terug door eerst de achterste lip in de achterste lipsleuf te steken en de afdekking over het stanguiteinde te plaatsen. Draai de moer van de eindafdekking vast; laat de stang los genoeg om enigszins te bewegen voor het aanpassen van de spanning (Fig. 6).

7. Verwijder alle speling van de ketting door de kettingspanschroef met de klok mee te draaien totdat de ketting goed tegen de stang zit, met de aandrijfschakels vlak in de stangsgroef.


LET OP: De ketting is correct gespannen wanneer er geen doorhang is aan de onderkant van de geleidestang; de ketting zit goed vast, maar kan met de hand worden gedraaid zonder te blokkeren. Zie het onderhoudsgedeelte voor meer informatie over het spannen van de ketting.

8. Draai de moer van de eindafdekking volledig vast met de inbussleutel.

LET OP: Als de ketting te strak zit, draait deze niet. Draai de moer van de eindafdekking iets los en draai de kettingspanner 1/4 slag tegen de klok in. Til de punt van de geleidestang omhoog en draai de moer van de eindafdekking opnieuw vast. Zorg ervoor dat de ketting met de hand kan worden gedraaid zonder te blokkeren.

LET OP: Een nieuwe ketting heeft de neiging om uit te rekken; controleer de kettingspanning regelmatig en pas de spanning naar behoefte aan.

De geleidestang en ketting vervangen

1. Koppel de kettingzaag los van de stroomvoorziening.
2. Gebruik de meegeleverde inbussleutel om de moer van de eindafdekking los te schroeven om het einde van de ketting/het kettingwiel te verwijderen.
3. Verwijder de zaagbalk en ketting van het montageoppervlak.

4. Verwijder de oude ketting van de stang.
5. Om de nieuwe zaagketting correct uit te leggen en te installeren, volgt u stappen 2 tot 6 uit het gedeelte "De geleidestang + ketting installeren".

Voorbereiding op het werk

De machine controleren

Voordat u controles, aanpassingen, reparaties of onderhoud aan de machine uitvoert, moet u ervoor zorgen dat het apparaat niet is aangesloten op de stroomvoorziening.

Voor aanvang van het werk, graag:

• Controleer of alle schroeven op de machine en de geleidestang goed vastzitten;
• Controleer of de ketting correct is gespannen, goed is geslepen en er geen tekenen van schade zijn;
• Controleer of de handgrepen en beschermingsmiddelen schoon en droog zijn, correct zijn gemonteerd en stevig aan de machine zijn bevestigd;
• Controleer of de triggerschakelaar en de veiligheidsknop vrij bewegen zonder te forceren en automatisch en snel terugkeren naar hun neutrale posities;
• Controleer of de triggerschakelaar vergrendeld blijft totdat de veiligheidsknop is ingedrukt;
• Zorg ervoor dat de koelluchtopeningen niet verstopt zijn met zaagsel of vuil;
• Controleer of het oliepeil van de ketting niet lager is dan de "MIN"-markering; vul indien nodig de olie bij tot 1 cm van de rand van de vulopening.
  LET OP: U moet het kettingoliereservoir vullen met stang- en kettingolie voordat u uw kettingzaag gebruikt.

De kettingspanning aanpassen

Voordat u controles, aanpassingen, reparaties of onderhoud aan de machine uitvoert, moet u ervoor zorgen dat het gereedschap is losgekoppeld van de stroomvoorziening.

De ketting blijft enkele seconden draaien nadat u het gereedschap hebt uitgeschakeld.

1. Draai de moer van de eindafdekking los totdat deze handvast zit. Gebruik de platte schroevendraaier om de kettingspanschroef met de klok mee te draaien om de ketting te spannen. Een koude ketting is correct gespannen wanneer er geen speling is aan de onderkant van de geleidestang; de ketting zit goed vast, maar kan met de hand worden gedraaid zonder te blokkeren (Fig. 9).

2. De spanning is correct wanneer de aandrijfschakels op de ketting niet uit de kettinggeleider op de stang glijden wanneer de ketting vanuit het midden van de stang omhoog wordt getrokken.


Kettingsmeermiddel

Het niet smeren van de ketting veroorzaakt schade aan de ketting en de stang. Gebruik een stang- en kettingolie van goede kwaliteit die speciaal is ontworpen voor gebruik met kettingzagen. Stang- en kettingolie kan worden gekocht bij uw plaatselijke bouwmarkt of online op sunjoe.com.

LET OP: Het is normaal dat er olie uit de zaag sijpelt wanneer deze niet in gebruik is. Om sijpeling te voorkomen, leegt u het oliereservoir na elk gebruik. Wanneer u het apparaat voor een lange periode (3 maanden of langer) opslaat, zorg er dan voor dat de ketting licht is gesmeerd. Dit voorkomt roest op de ketting en het stangkettingwiel.

Gebruik de kettingzaag niet met een type accessoire of hulpstuk. Dergelijk gebruik kan gevaarlijk zijn.

Bediening

De machine starten
Voordat u de kettingzaag start, verwijdert u de dop van het oliereservoir en voegt u stang- en kettingolie toe tot de bovenkant van het oliepeilvenster. Eén minuut gebruik verbruikt ongeveer 6 ml (0,2 fl oz) olie. Vul bij wanneer het oliepeil daalt tot 1/4 van een reservoir.

LET OP: Uw elektrische kettingzaag is uitgerust met een automatische oliepomp voor het oliën van de stang en ketting. U moet stang- en kettingolie toevoegen om uw kettingzaag te laten werken.

1. Sluit de elektrische kettingzaag aan op een werkend 120 V-stopcontact met behulp van een zwaar verlengsnoer voor buiten.
2. Maak een lus in het netsnoer en duw het omhoog door het gat in de handgreep en rond de snoerbevestigingshaak, en sluit vervolgens het verlengsnoer aan op het apparaatsnoer.

3. Zorg ervoor dat de geleidestang de grond of een ander voorwerp niet raakt.
4. Houd de kettingzaag stevig vast met beide handen.
5. Om het gereedschap AAN te zetten, drukt u met uw duim op de veiligheidsvergrendelingsknop en houdt u deze vast, en knijpt u vervolgens met uw vingers in de trekker. Zodra het gereedschap draait, laat u de veiligheidsvergrendelingsknop los (Fig. 13).

6. Om het gereedschap UIT te zetten, laat u de trekkerschakelaar los (Fig. 13).

LET OP: Druk niet op de trekkerschakelaar totdat u klaar bent om te zagen.

Bedieningstips

Voor uw veiligheid en die van anderen:

1. Gebruik de machine niet zonder de instructies zorgvuldig te lezen. Raak vertrouwd met de bedieningselementen en het juiste gebruik van de machine. Leer hoe u de machine snel kunt stoppen.
2. Houd er rekening mee dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren die andere mensen of hun eigendommen overkomen.
3. Draag altijd geschikte kleding bij het gebruik van de machine. Draag anti-vibratie handschoenen en andere persoonlijke beschermingsmiddelen.
   OPMERKING: Alle bovengenoemde voorzorgsmaatregelen garanderen echter niet de preventie van bepaalde risico's, d.w.z. het fenomeen van Raynaud of carpaal tunnel syndroom. Voor operators die deze machine gedurende langere tijd gebruiken, wordt aanbevolen om periodiek hun handen en vingers te laten controleren. Als een van de bovengenoemde symptomen zich voordoet, neem dan onmiddellijk contact op met een arts.
4. Werk alleen bij daglicht of goed kunstlicht.
5. Wees uiterst voorzichtig bij het werken in de buurt van metalen hekken.
6. Zorg ervoor dat u de stang niet hard tegen vreemde voorwerpen of rondvliegend puin slaat dat wordt veroorzaakt door de beweging van de ketting.
7. Bedien de kettingzaag niet in een boom, op een ladder of op een steiger. Dit is extreem gevaarlijk.
8. Wees uiterst voorzichtig bij het zagen van kleine struiken, jonge boompjes of takken onder spanning. Dergelijk slank en gespannen materiaal kan de zaag vangen en naar u terugkaatsen, u uit balans brengen of terugveren.
9. Zaag geen wijnranken en/of kleine ondergroei.
10. Voordat u de machine start, moet u ervoor zorgen dat de kettingzaag geen enkel object raakt.

De ketting loopt door nadat de zaag is uitgeschakeld. Gebruik het gereedschap niet in natte omstandigheden.

Onthoud altijd dat een onjuist gebruikte kettingzaag anderen kan schaden of storen en een ernstige impact op het milieu kan hebben.

Om mensen en het milieu te respecteren:

• Vermijd het gebruik van de machine in omgevingen of op momenten van de dag waarop het anderen kan storen.
• Volg nauwgezet de lokale voorschriften en bepalingen voor de verwijdering van afvalmaterialen na het zagen.
• Volg nauwgezet de lokale voorschriften en bepalingen voor de verwijdering van oliën, beschadigde onderdelen of andere elementen die een sterke impact op het milieu hebben.
• Er komt een bepaalde hoeveelheid kettingolie in het milieu terecht wanneer de machine draait, dus gebruik alleen biologisch afbreekbare oliën die speciaal voor dit gebruik zijn gemaakt.
• Om brandgevaar te voorkomen, mag u de machine met een hete motor niet op bladeren of droog gras achterlaten.

Langdurige blootstelling aan trillingen kan letsel en neurovasculaire aandoeningen (ook wel "syndroom van Raynaud" of "witte hand" genoemd) veroorzaken, vooral bij mensen die lijden aan bloedsomloopstoornissen. De symptomen kunnen de handen, polsen en vingers aantasten en zich uiten in gevoelloosheid, gevoelloosheid, jeuk, pijn en verkleuring van of zichtbare veranderingen aan de huid. Deze effecten kunnen worden verergerd door lage omgevingstemperaturen en/of door de handgrepen te strak vast te pakken. Als de symptomen optreden, moet de gebruiksduur van de machine worden verkort en een arts worden geraadpleegd.

Controles tijdens het werk

De kettingspanning controleren

De ketting heeft de neiging om geleidelijk uit te rekken tijdens het werken, dus u moet de spanning regelmatig controleren.

Tijdens de eerste gebruiksperiode (of na het vervangen van de ketting) moet de kettingspanning vaker worden gecontroleerd vanwege het zetten van de ketting.

Werk nooit met een losse ketting, omdat dit gevaarlijk kan zijn als de ketting uit de geleiderails glijdt.

Om de kettingspanning aan te passen, volgt u de instructies in "De kettingspanning aanpassen".

De olietoevoer controleren

Gebruik de machine nooit zonder smering! U kunt het oliepeil in de tank controleren via de transparante meter. Zorg ervoor dat u de olietank bij elk gebruik van de machine vult. Gebruik voor het beste resultaat alleen een kwalitatief goede zaagblad- en kettingolie die speciaal is ontworpen voor gebruik met kettingzagen.

Zorg ervoor dat de zaagblad en de ketting op hun plaats zitten wanneer u de olietoevoer controleert.

Start de motor en controleer of de kettingolie wordt afgegeven zoals hieronder weergegeven.

Juiste zaaghouding

1. Het gewicht moet in evenwicht zijn met beide voeten op een stevige ondergrond.
2. Houd uw linkerarm en elleboog vergrendeld in een "rechte arm"-positie om eventuele terugslagkrachten te weerstaan.

3. Uw lichaam moet zich altijd links van de kettinglijn bevinden.

Basiszaagprocedures

1. Kleine bomen tot 15 – 18 cm in diameter worden meestal in één keer gezaagd. Inkepingen bepalen de richting waarin de boom zal vallen.

Als de boom in een verkeerde richting begint te vallen, of als de zaag tijdens het vallen vast komt te zitten, laat dan de zaag achter en red uzelf.

Kijk tijdens het terugzagen regelmatig naar de bovenkant van de boom om er zeker van te zijn dat de boom in de gewenste richting zal vallen.

2. Oefen met het zagen van een paar kleine stammen met behulp van de volgende technieken om een gevoel te krijgen voor het gebruik van de zaag voordat u met een grote zaagbewerking begint.
3. Neem de juiste houding aan voor het hout met de zaag uitgeschakeld.
4. Knijp in de trekker en laat de ketting versnellen tot volle snelheid voordat u de zaagsnede maakt.
5. Houd de zaag stevig met beide handen vast. Houd uw linkerhand altijd op de voorste handgreep en uw rechterhand op de achterste handgreep, zodat uw lichaam zich links van de kettinglijn bevindt.
6. Houd de machine de hele tijd dat u aan het zagen bent draaiende en houd een constante snelheid aan.
7. Laat de ketting het werk doen; oefen slechts lichte neerwaartse druk uit. Als u de zaagsnede forceert, kan dit schade aan de zaagblad, de ketting of de machine tot gevolg hebben.
8. Oefen aan het einde van de zaagsnede geen druk uit op de zaag.
9. Zaag altijd met beide voeten op een stevige ondergrond om te voorkomen dat u valt.
10. Zaag niet boven borsthoogte, omdat het moeilijk is om terugslagkrachten te beheersen met een hoog gehouden zaag.

Zaagtechnieken

Oefen voordat u voor de eerste keer een boom velt of ontast met het zagen van stammen op de grond of op schragen, zodat u vertrouwd kunt raken met de machine en de meest geschikte zaagtechnieken. Houd bij het vellen van een boom iedereen op een veilige afstand van het zaaggebied. De veiligste afstand is minstens twee keer de hoogte van de grootste bomen in het velgebied.

Houd de machine altijd met beide handen vast tijdens het zagen.

Stop de motor onmiddellijk als de ketting tijdens het zagen stopt. Pas op voor terugslag, die kan optreden als de zaagblad een obstakel raakt.

Een boom vellen

1. Wanneer het in stukken zagen en vellen tegelijkertijd door twee of meer mensen wordt uitgevoerd, moet de velbewerking worden gescheiden van de stukken zaagbewerking door een afstand van ten minste twee keer de hoogte van de boom die wordt geveld. Bomen mogen op geen enkele manier worden geveld die een persoon in gevaar kan brengen, een elektriciteitsleiding kan raken of schade aan eigendommen kan veroorzaken. Als de boom in contact komt met een elektriciteitsleiding, moet het energiebedrijf onmiddellijk op de hoogte worden gesteld.

Controleer de boom op beschadigde of dode takken die tijdens het vellen naar beneden kunnen vallen en u kunnen raken.

2. De kettingzaagbediener moet aan de bergopwaartse kant van het terrein blijven, aangezien de boom waarschijnlijk naar beneden zal rollen of glijden nadat hij is geveld.
3. Plan een ontsnappingsroute en maak het betreffende gebied vrij voordat u begint te werken. De ontsnappingsroute moet zich naar achteren en diagonaal naar de achterkant van de verwachte valrichting uitstrekken, zoals afgebeeld.

4. Overweeg, voordat u begint met vellen, de natuurlijke helling van de boom, de locatie van grotere takken en de windrichting om u te helpen bij het beoordelen van de richting waarin de boom zal vallen.

Vel geen bomen tijdens perioden van harde wind of zware neerslag. Wacht op gunstige omstandigheden om te zagen.

Kap geen bomen die een extreme helling hebben of grote bomen met rotte takken, losse schors of holle stammen. Laat deze bomen met zwaar materieel naar beneden duwen of slepen en zaag ze vervolgens door.

5. Verwijder vuil, stenen, losse schors, spijkers, nietjes en draad van de boom die moet worden gezaagd.

Een inkeping maken

Maak de inkeping 1/3 van de diameter van de boom, loodrecht op de valrichting, zoals afgebeeld.

Maak eerst de onderste horizontale inkeping.

Dit helpt om te voorkomen dat de zaagketting of de geleiderail bekneld raakt wanneer de tweede inkeping wordt gemaakt.

Terugzagen voor het vellen

1. Maak de terugzaagsnede voor het vellen minstens 50 mm (2 inch) hoger dan de horizontale inkeping, zoals afgebeeld (Fig. 18). Houd de terugzaagsnede voor het vellen parallel aan de horizontale inkeping. Plaats de terugzaagsnede voor het vellen strategisch, zodat er voldoende hout overblijft om als scharnier te fungeren. Het scharnierhout zorgt ervoor dat de boom niet draait en in de verkeerde richting valt. Zaag niet door het scharnier.
2. Naarmate het vellen het scharnier nadert, zou de boom moeten beginnen te vallen. Als er een kans is dat de boom niet in de gewenste richting valt of terug kan schommelen en de zaagketting kan blokkeren, stop dan met zagen voordat de terugzaagsnede voor het vellen is voltooid en gebruik houten, plastic of aluminium wiggen om de zaagsnede te openen en de boom langs de gewenste valrichting te laten vallen.
3. Wanneer de boom begint te vallen, verwijdert u de kettingzaag uit de zaagsnede, stopt u de motor, zet u de kettingzaag neer en gebruikt u vervolgens het geplande terugtrekkingspad. Blijf alert op vallende takken boven uw hoofd en let op uw voet.

Een boom ontdoen van takken

Het ontdoen van takken is het proces waarbij takken van een gevelde boom worden verwijderd. Laat bij het ontdoen van takken grotere, lagere takken achter om de stam van de grond te ondersteunen. Verwijder de kleine takken in één zaagsnede, zoals afgebeeld. Takken onder spanning moeten van onder naar boven worden gezaagd om te voorkomen dat de kettingzaag vast komt te zitten.

Besteed speciale aandacht aan de plaats waar de takken op de grond liggen en herken de volgende risico's:

1. de takken kunnen onder spanning staan;
2. de richting waarin de tak zal vallen, kan verschillen van de verwachte richting;
3. de boom kan onstabiel zijn nadat de tak is gezaagd.

Een stam in stukken zagen

Het in stukken zagen is het proces waarbij een stam in lengtes wordt gezaagd. Het is belangrijk om ervoor te zorgen dat u stevig staat en dat uw gewicht gelijkmatig over beide voeten is verdeeld. Indien mogelijk moet de stam worden opgetild en ondersteund door takken, stammen of blokken te gebruiken. Volg deze eenvoudige aanwijzingen voor eenvoudig zagen:

1. Wanneer de stam over de gehele lengte wordt ondersteund, zoals afgebeeld, zaagt u van bovenaf (overbukken).

2. Wanneer de stam aan één uiteinde wordt ondersteund, zaagt u 1/3 van de diameter vanaf de onderkant (onderbukken). Maak vervolgens de afwerkzaagsnede door over te bukken om de eerste zaagsnede te ontmoeten.

3. Wanneer de stam aan beide uiteinden wordt ondersteund), zaagt u 1/3 van de diameter vanaf de bovenkant (overbukken). Maak vervolgens de afwerkzaagsnede door de onderste 2/3 te onderbukken om de eerste zaagsnede te ontmoeten.

4. Het is gemakkelijker om een stam te zagen met behulp van de getande stootstrip.


• Duw de getande stootstrip in de stam en gebruik deze als draaipunt. Zaag met een boogvormige beweging om de zaagblad in het hout te laten doordringen.
• Herhaal dit indien nodig meerdere keren en verander het punt waar u de getande stootstrip plaatst.
• Wanneer u op een helling in stukken zaagt, staat u altijd aan de bergopwaartse kant van de stam (Fig. 20). Houd bij het doorzagen van de stam de controle door de zaagdruk aan het einde van de zaagsnede los te laten zonder uw grip op de kettingzaaghandgrepen te ontspannen. Laat de ketting geen contact maken met de grond.


Wacht na het voltooien van de zaagsnede tot de zaagketting stopt voordat u de kettingzaag verplaatst. Stop altijd de motor voordat u van boom naar boom gaat.

Afrondende werkzaamheden

Wanneer u klaar bent met uw werk:

• Schakel de motor uit en trek de stekker van de machine uit het stopcontact.
• Wacht tot de ketting stopt en laat de machine afkoelen.
• Verwijder alle sporen van zaagsel of olie van de ketting.
• Als er overmatig vuil of harsophoping is, demonteer dan de ketting en plaats deze in een container met een geschikt reinigingsmiddel. Spoel het vervolgens af met schoon water en behandel het met een geschikte anticorrosieve spray voordat u het weer op de machine monteert.
• Plaats de zaagbladschede op de zaagblad voordat u deze opbergt.

Laat de motor volledig afkoelen voordat u de kettingzaag in een afgesloten ruimte opbergt.

Om brandgevaar te verminderen, maakt u de machine grondig schoon om zaagsel, takken, bladeren of overtollig vet te verwijderen. Laat nooit containers met gezaagd afval achter in de opslagruimte.

Onderhoud

Neem contact op met een geautoriseerde Snow Joe + Sun Joe-dealer of bel het Snow Joe + Sun Joe-klantenservicecentrum op 1-866-SNOWJOE (1-866-766-9563) voor alle onderhoudswerkzaamheden die niet in deze handleiding worden voorzien. Elke bewerking die wordt uitgevoerd in een niet-geautoriseerd servicecentrum of door ongekwalificeerd personeel maakt de garantie volledig ongeldig.

Voor uw veiligheid en die van anderen:

• Correct onderhoud is essentieel om de oorspronkelijke efficiëntie en veiligheid van de machine in de loop van de tijd te behouden.
• Houd alle moeren, bouten en schroeven stevig vast om er zeker van te zijn dat de apparatuur in een veilige werkende staat verkeert.
• Gebruik de machine nooit met versleten of beschadigde onderdelen.
  Beschadigde onderdelen moeten worden vervangen en nooit gerepareerd.
• Gebruik alleen originele Snow Joe + Sun Joe-vervangingsonderdelen. Onderdelen die niet van dezelfde kwaliteit zijn, kunnen de apparatuur ernstig beschadigen, de veiligheid in gevaar brengen en de garantie ongeldig maken.

Haal altijd de stekker van het apparaat uit het stopcontact voordat u aanpassingen, onderhoud of reparaties aan uw elektrische kettingzaag uitvoert.

• Draag beschermende handschoenen bij het hanteren van de zaagbalk en ketting.
• Houd de beschermende zaagbalkbeschermer erop, behalve wanneer u direct ingrijpt op de zaagbalk of de ketting.
• Gooi nooit oliën of andere verontreinigende stoffen op ongeoorloofde plaatsen weg.

Motorkoeling

Om oververhitting en schade aan de motor te voorkomen, moet u de koelluchtventilatieopeningen altijd schoon en vrij van zaagsel en vuil houden.

Kettingspanning

Controleer de kettingspanning voordat u de zaag gebruikt als de ketting koud is. De juiste spanning van een koude ketting is wanneer er geen speling is aan de onderkant van de geleidebalk; de ketting zit strak, maar u kunt hem met de hand draaien zonder te binden.

Tijdens normaal gebruik van de zaag zal de temperatuur van de ketting stijgen. De aandrijfschakels van een correct gespannen warme ketting hangen ongeveer 0,050 inch (1,25 mm) uit de balkgroef. Houd er rekening mee dat een ketting die warm is gespannen, te strak kan zijn bij afkoeling. Controleer de "koude spanning" (cold tension) voor het volgende gebruik. De ketting moet opnieuw worden gespannen wanneer de vlakken op de aandrijfschakels uit de balkgroef hangen.

OPMERKING: Een nieuwe ketting heeft de neiging om uit te rekken. Controleer de kettingspanning regelmatig en span deze zo nodig opnieuw aan.

Moeren en schroeven

Controleer regelmatig of alle moeren en schroeven goed vastzitten en of de handgrepen stevig zijn bevestigd.

Ketting slijpen

Om ervoor te zorgen dat de kettingzaag veilig en efficiënt werkt, is het essentieel dat de snijcomponenten goed geslepen zijn. Het wordt ten zeerste aanbevolen om de ketting te vervangen zodra deze zijn vermogen verliest om schoon en veilig te zagen. Het is echter mogelijk om de bestaande ketting te slijpen als het slijpen zorgvuldig wordt uitgevoerd. Alle werkzaamheden aan de ketting en zaagbalk vereisen specifieke ervaring en speciaal gereedschap. Voor veiligheidsdoeleinden raden we u aan contact op te nemen met een geautoriseerde Snow Joe + Sun Joe-dealer of het Snow Joe + Sun Joe-klantenservicecentrum te bellen op 1-866-SNOWJOE (1-866-766-9563).

Slijpen is noodzakelijk wanneer:

• Het zaagsel eruitziet als stof.
• Het zagen moeilijker wordt.
• De zaagsnede niet recht is.
• Trillingen toenemen.

Een geautoriseerd servicecentrum slijpt de ketting met behulp van het juiste gereedschap om een minimale verwijdering van materiaal en een gelijkmatige scherpte op alle snijranden te garanderen.

Als u de ketting zelf slijpt, gebruik dan speciale ronde vijlen met een diameter van 5/32 inch (4 mm). U hebt een bepaalde mate van vaardigheid en ervaring nodig om beschadiging van de snijranden te voorkomen.

Slijp de ketting als volgt:

• Zet de zaagbalk stevig vast, met de ketting gemonteerd, in een geschikte bankschroef.
• Span de ketting aan als deze los zit.
• Monteer de vijl in de geleider en steek deze vervolgens in de tand in een constante hoek ten opzichte van de snijrand.
• Slijp een paar keer in een voorwaartse beweging en herhaal dit op alle snijranden die dezelfde kant op wijzen (rechts of links).
• Gebruik een schroevendraaier om de ketting naar voren te bewegen.
• Draai de zaagbalk om in de bankschroef en herhaal dit op alle andere snijranden.
• Controleer of de dieptebegrenzingstand niet verder uitsteekt dan het inspectiegereedschap en vijl eventuele uitstekende delen met een platte vijl, waarbij u de randen afrondt.
• Verwijder na het slijpen alle sporen van vijlen en stof en smeer de ketting in een oliebad. Vervang de ketting wanneer:
  • de lengte van de snijranden afneemt tot 5 mm of minder;
  • er te veel speling is tussen de schakels en de klinknagels.


Onderhoud zaagbalk

Wanneer de zaagbalk tekenen van slijtage vertoont, draait u deze om op de zaag om de slijtage te verdelen voor een maximale levensduur van de zaagbalk. Veer- of bramenvorming van de zaagbalkrails is een normaal proces van zaagbalkslijtage. U moet dergelijke fouten gladstrijken met een vijl zodra ze zich voordoen.

Vervang een zaagbalk met een van de volgende fouten:

• slijtage in de zaagbalkrails waardoor de ketting zijwaarts kan liggen;
• gebogen zaagbalk;
• gebarsten of gebroken rails;
• uitgespreide rails.

Draai de zaag om, controleer de onderkant van de zaagbalk en zorg ervoor dat de smeergaten en de kettinggroef vrij zijn van onzuiverheden.

U kunt vervangingsonderdelen voor uw Sun Joe SWJ599E elektrische kettingzaag online kopen op sunjoe.com of, om telefonisch te bestellen, contact opnemen met de Snow Joe + Sun Joe-klantenservice op 1-866-SNOWJOE (1-866-766-9563).

Kettingwiel

Controleer regelmatig de staat van het kettingwiel en vervang het wanneer de slijtage meer dan 0,5 mm bedraagt.

Monteer geen nieuwe ketting met een versleten kettingwiel of omgekeerd.

Opslag

Maak de machine na elke werksessie grondig schoon om alle stof en vuil te verwijderen en schuif de zaagbalkbeschermer over de zaagbalk. Repareer of vervang defecte onderdelen van het apparaat.

Bewaar de machine op een droge, afgesloten plaats buiten het bereik van kinderen.

Ondersteuning

Als uw Sun Joe SWJ599E elektrische kettingzaag service of onderhoud nodig heeft, bel dan 1-866-SNOWJOE (1-866-7669563) voor hulp.

Model- en serienummers

Wanneer u contact opneemt met het bedrijf, onderdelen nabestelt of service regelt bij een geautoriseerde dealer, moet u het model- en serienummer opgeven, die u kunt vinden op de sticker op de behuizing van het apparaat. Kopieer deze nummers in de onderstaande ruimte.

Probleemoplossing

Fout	Mogelijke oorzaak	Oplossing
De motor start niet wanneer u hem inschakelt	Snoer niet aangesloten op de stroombron	Zorg ervoor dat het snoer is aangesloten op een stroombron
	Triggerschakelaar niet operationeel	Controleer of de veiligheidsvergrendelingsknop volledig is ingedrukt voordat u de triggerschakelaar inschakelt
	Verlengkabel niet aangesloten op de stekker	Controleer of de verlengkabel volledig is aangesloten op het gereedschap
	Verlengkabel of stroomkabel beschadigd	Repareer of vervang de beschadigde kabel
	Versleten motorborstels	Motorborstels moeten worden vervangen
Zaagbalk en ketting worden heet en roken	Kettingspanning te strak	Pas de kettingspanning aan
	Olietank leeg	Vul de tank met kettingolie
	Ketting achterstevoren gemonteerd	Draai de ketting om zodat de snijmessen de juiste kant op wijzen
Motor draait, maar ketting draait niet	Kettingspanning te strak	Pas de kettingspanning aan
	Zaagbalk en ketting kunnen beschadigd zijn	Vervang de ketting en zaagbalk door identieke vervangingsonderdelen
Slechte zaagprestaties	Stompe kettingzaag	Slijp of vervang de kettingzaag
	Onjuiste kettingspanning	Controleer de kettingspanning
	Kettingzaag verkeerd gemonteerd	Controleer de oriëntatie van de kettingzaag
Ketting springt van de zaagbalk	Onjuiste kettingspanning	Controleer de kettingspanning
Ketting werkt moeizaam	Onjuiste kettingspanning	Controleer de kettingspanning

© 2021 door Snow Joe, LLC
Alle rechten voorbehouden. Originele instructies.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SunJoe SWJ599E - Elektrische kettingzaag - Handleiding

Beschikbare talen
