SunJoe SWJ701E - Elektrilise kettsae kasutusjuhend

Ohutusjuhised

Kõik kasutajad peavad enne kasutamist need juhised läbi lugema

Lugege läbi kõik selles juhendis sisalduvad juhised. Hoidke see juhend kindlas kohas, et teave oleks alati kättesaadav. Kui annate seadme teisele isikule, veenduge, et annate kaasa need kasutusjuhised. Põhilisi ohutusabinõusid tuleks alati järgida, et vähendada tulekahju, elektrilöögi ja kehavigastuste ohtu.

Pange tähele isikliku ohutuse hoiatussümbolit , mida kasutatakse selles juhendis, et juhtida teie tähelepanu HOIATUSELE, mis on antud koos konkreetse kasutusjuhendiga. See tähendab, et toiming nõuab erilist TÄHELEPANU, ETTEVAATUST ja TEADLIKKUST.

Sihtotstarbeline kasutus

See masin on projekteeritud ja valmistatud puude langetamiseks, järkamiseks ja laasimiseks või puitobjektide lõikamiseks, mille mõõtmed sobivad lõikeplaadi võimalustega.

Väärkasutus

Igasugune muu kasutus, mis erineb ülalmainitud rakendustest, kujutab endast tõsist ohtu kasutajale ja võib kahjustada nii tööriista kui ka teie isiklikku vara. Väärkasutuse näited hõlmavad, kuid ei ole nendega piiratud:

• Hekkide pügamine;
• Nikerdamine;
• Kaubaaluste, kastide ja mitmesuguste pakkematerjalide lõikamine;
• Mööbli või muude materjalide lõikamine, mis sisaldavad naelu, kruvisid või muid metallkomponente;
• Liha tükeldamine;
• Masina kasutamine objektide tõstmiseks, liigutamiseks või lõhkumiseks;
• Masina kasutamine, kui see on kinnitatud fikseeritud tugede külge.

Masina väärkasutus tühistab garantii, vabastab tootja igasugusest vastutusest ja kasutaja vastutab seetõttu igasuguse kahju või vigastuse eest, mis ta ise või teised saavad.

Üldine ohutus

Elektriajamiga aiatööriistade kasutamisel tuleb alati järgida põhilisi ohutusabinõusid, et vähendada tulekahju, elektrilöögi ja kehavigastuste ohtu, sealhulgas järgmisi:

1. Hoidke kaitsmed paigal – Kaitsmeid tuleks perioodiliselt kontrollida, et tagada nende õige paigaldamine ja korrasolek.
2. Eemaldage reguleerimisvõtmed ja mutrivõtmed – Enne sae sisselülitamist kontrollige, kas reguleerimisvõtmed on sae küljest eemaldatud.
3. Hoidke tööala puhas ja hästi valgustatud – Puhastage tööala okstest ja jäsemetest pärast iga lõikamist. Segamini alad soodustavad õnnetusi.
4. Vältige ohtlikke tingimusi – Ärge kasutage seda masinat vihmases, tormises, niiskes või märjas kohas. Ärge kasutage seadet gaasilises või plahvatusohtlikus keskkonnas. Nende seadmete mootorid tekitavad tavaliselt sädemeid ja sädemed võivad süüdata aure.
5. Ärge kasutage kettsaagi vihma käes.
6. Hoidke kõrvalseisjad ja lapsed eemal – Kõik kõrvalseisjad, sealhulgas lapsed ja lemmikloomad, peaksid olema tööalast ohutus kauguses.
7. Ärge sundige tööriista – See teeb tööd tõhusalt ja ohutult, kui seda kasutatakse selleks ettenähtud kiirusel.
8. Kasutage õiget tööriista – Ärge sundige tööriista või selle lisaseadet tegema tööd, milleks need ei ole mõeldud.
9. Kandke sobivat riietust – Ärge kandke lahtisi riideid ega ehteid, kuna sellised esemed võivad liikuvate osade vahele kinni jääda. Raskete kummikinnaste, tugevate libisemiskindlate jalatsite ja keha ligi hoidvate riiete kandmine on soovitatav, kui töötate õues elektritööriistadega.
10. Kandke pikkade juuste katmiseks kaitsvaid peakatteid.
11. Silmade ja kõrvade kaitseks kandke alati kaitseprille ja kõrvaklappe – Igapäevastel prillidel on ainult löögikindlad läätsed ja need ei paku sama kaitset kui kaitseprillid.
12. Kandke näo- või tolmumaske – Kui lõikamine on tolmune, on soovitatav kasutada näo- või tolmumaski, mis on spetsiaalselt ette nähtud mikroskoopiliste osakeste väljafiltreerimiseks.
13. Ärge sirutage üle – Hoidke alati korralikku jalgealust ja tasakaalu.
14. Hooldage tööriistu hoolikalt – Hoidke tööriistad teravad ja puhtad, et tagada parim ja ohutum jõudlus. Järgige juhiseid määrimise ja tarvikute vahetamise kohta.
15. Ühendage tööriist lahti – Ühendage kettsaag vooluvõrgust lahti, kui seda ei kasutata, enne hooldust, transportimisel või keti või muude tarvikute vahetamisel.
16. Vähendage tahtmatu käivitamise ohtu – Veenduge, et lüliti on OFF (väljas) asendis, enne kui ühendate tööriista vooluvõrku.
17. Kasutage soovitatud tarvikuid – Soovitatud tarvikute kohta vaadake kasutusjuhendit. Sobimatute tarvikute kasutamine võib põhjustada vigastuste ohtu.
18. Kontrollige kahjustatud osi – Enne iga kasutamist parandage või asendage kõik kahjustatud kaitsmed või osad. Lisaks kontrollige liikuvate osade joondust, liikuvate osade kinnikiilumist, osade purunemist ja muid tingimusi, mis võivad mõjutada tööriista tööd.
19. Ärge kunagi jätke töötavat tööriista järelevalveta – Lülitage toide välja, eemaldades toitejuhtme otse pistikupesast. Ärge jätke saagi enne, kui lõikeplaat on täielikult seiskunud.
20. Vältige tahtmatut käivitamist – Ärge kandke kettsaagi, kui sõrm on lülitil.
21. Ärge haarake saagi ülesvõtmisel või hoidmisel paljastatud lõiketera või lõikeservi – Kasutamisel veenduge, et lõikeplaat on kaitseümbrises.
22. Olge valvel – Jälgige, mida te teete. Kasutage tervet mõistust. Ärge kasutage kettsaagi, kui olete väsinud.
23. Hoidke seisvat tööriista siseruumides – Kui seadmeid ei kasutata, tuleks neid hoida siseruumides kuivas ja kõrges või lukustatud kohas, lastele kättesaamatus kohas.

Mõned tööriista kasutamisel tekkivad tolm ja praht võivad sisaldada kemikaale, mis California osariigi andmetel võivad põhjustada vähki ja sünnidefekte või muid reproduktiivkahjustusi. Mõned näited nendest kemikaalidest on:

• Kemikaalid väetistes
• Ühendid insektitsiidides, herbitsiidides ja pestitsiidides
• Arseen ja kroom keemiliselt töödeldud puidust

Teie risk nende kemikaalidega kokku puutuda on erinev ja sõltub sellest, kui sageli te seda tüüpi tööd teete. Kokkupuute vähendamiseks töötage hästi ventileeritud kohas ja kasutage heakskiidetud ohutusvarustust, näiteks tolmumaske, mis on spetsiaalselt ette nähtud mikroskoopiliste osakeste väljafiltreerimiseks.

Kettsae kasutamine ja hooldamine

Hoidke kõik hoiatused ja juhised edaspidiseks kasutamiseks alles. Mõiste "elektritööriist" hoiatuses viitab teie elektrilisele kettsaele.

Enne elektritööriista reguleerimist, kontrollimist, hooldamist või puhastamist, tarvikute vahetamist või muude ohtlike olukordade ilmnemist lülitage toitelüliti välja ja ühendage lahti toiteallikas. Kõik hooldustööd tuleb teha pärast seda, kui elektritööriista pöörlevad osad on täielikult seiskunud. Sellised ennetavad ohutusmeetmed vähendavad elektritööriista juhusliku käivitamise ohtu.

1. Ärge sundige elektritööriista. Kasutage oma rakenduse jaoks õiget elektritööriista. Õige elektritööriist töötab paremini ja väiksema tõenäosusega põhjustab isiklikke või mehaanilisi kahjustusi, kui seda kasutatakse selleks ettenähtud kiirusel.
2. Ärge kasutage elektritööriista, kui lüliti ei lülita seda sisse ega välja. Iga elektritööriist, mida ei saa lülitiga juhtida, on ohtlik ja tuleb parandada.
3. Enne reguleerimist, tarvikute vahetamist või elektritööriista hoiustamist ühendage seade toiteallikast lahti. Sellised ennetavad ohutusmeetmed vähendavad elektritööriista juhusliku käivitamise ohtu.
4. Hoidke seisvaid elektritööriistu siseruumides kuivas, lukustatud kohas, lastele kättesaamatus kohas. Ärge lubage kellelgi, kes ei ole elektritööriista või nende juhistega tuttav, masinale juurde pääseda. Elektritööriistad on väljaõppimata kasutajate käes ohtlikud.
5. Hooldage elektritööriistu hoolikalt, et tagada ohutu töö ja optimaalne jõudlus. Hoidke käepidemed kuivad, puhtad ning õli- ja rasvavabad. Kontrollige liikuvate osade joondusvigu või takistusi, osade purunemist ja muid tingimusi, mis võivad mõjutada elektritööriista tööd. Kui leiate kahjustusi, laske elektritööriist enne kasutamist parandada. Paljud õnnetused on põhjustatud halvasti hooldatud elektritööriistadest.
6. Hoidke lõikeriistad teravad ja puhtad. Korralikult hooldatud teravate lõikeservadega lõikeriistad ei kiilu tõenäoliselt kinni ja neid on lihtsam juhtida.
7. Kasutage elektritööriista ja tarvikuid vastavalt nendele juhistele ning võtke kindlasti arvesse töötingimusi ja tehtavat tööd. Elektritööriista kasutamine muuks kui ettenähtud otstarbeks võib põhjustada ohtliku olukorra.
8. Liikuvad osad kujutavad endast riske. Hoidke oma nägu, juukseid, riideid, käsi ja jalgu kõigist liikuvatest osadest eemal. Enne elektritööriista kasutamist peavad kõik kaitsmed ja ohutusseadmed olema korralikult paigaldatud. Enne muude osade kui käepidemete ja lüliti puudutamist lülitage välja ja ühendage aku lahti.

Elektriohutus

Elektrilöök võib põhjustada TÕSISEID VIGASTUSI või SURMA. Pange need hoiatused tähele: Ärge laske ühelgi elektrilise kettsae osal veega kokku puutuda, kui see töötab. Kui seade saab väljalülitatuna märjaks, pühkige see enne käivitamist kuivaks. Kasutage ainult UL-, CSA- või ETL-reitinguga pikendusjuhet välitingimustes kasutamiseks iga ilmaga. Ärge kasutage pikendusjuhet, mis on pikem kui 100 jalga (30 m). Ärge puudutage seadet ega selle pistikut märgade kätega või vees seistes. Kummikute kandmine pakub teatavat kaitset.
PIKENDUSJUHTME TABEL
Pikendusjuhtme pikkus	Kuni 50 jalga (15 m)	+50 jalga - 100 jalga (+15 m - 30 m)
Traadi mõõt (A.W.G.):	14	12

1. Selle elektrilise kettsae jaoks kasutatavatel vooluringidel või pistikupesadel peaks olema maandusrikke voolukatkesti (GFCI) kaitse. Saadaval on sisseehitatud GFCI-kaitsega pistikupesad, mida saab kasutada selle ohutusmeetmena.
2. Veenduge, et vooluvõrgu pinge vastab seadme andmesildil märgitud pingele. Vale pinge kasutamine võib mootorit kahjustada ja kasutajat vigastada.
3. Elektrilöögi vältimiseks kasutage ainult välitingimustes kasutamiseks sobivat pikendusjuhet, näiteks SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A või SJTOW-A.
   Enne kasutamist kontrollige, kas pikendusjuhe on heas seisukorras. Pikendusjuhtme kasutamisel veenduge, et kasutate piisavalt paksu juhet, et kanda voolu, mida teie toode tarbib. Liiga õhuke juhe põhjustab pingelangust, mis põhjustab võimsuse kaotust ja ülekuumenemist.
4. Elektrilöögi ohu vähendamiseks on sellel seadmel polariseeritud pistik (st üks kontakt on teisest laiem). Kasutage seda seadet ainult koos polariseeritud UL-, CSA- või ETL-loendiga pikendusjuhtmega, mis on soovitatav välitingimustes kasutamiseks iga ilmaga.
   Seadme pistik sobib polariseeritud pikendusjuhtmesse ainult ühel viisil. Kui seadme pistik ei sobi täielikult pikendusjuhtmesse, keerake pistik ümber. Kui pistik ikka ei sobi, hankige õige polariseeritud pikendusjuhe. Polariseeritud pikendusjuhe nõuab polariseeritud seinakontakti kasutamist. Pikendusjuhtme pistik sobib polariseeritud seinakontakti ainult ühel viisil. Kui pistik ei sobi täielikult seinakontakti, keerake pistik ümber. Kui pistik ikka ei sobi, võtke ühendust kvalifitseeritud elektrikuga, et paigaldada õige seinakontakt. Ärge muutke seadme pistikut, pikendusjuhtme pistikupesa ega pikendusjuhtme pistikut mingil viisil.
5. Selleks, et seadme juhe ei eralduks töötamise ajal pikendusjuhtmest, kasutage sisseehitatud pikendusjuhtme kinnituskonksu ja/või tehke sõlm, nagu on näidatud tabelis 1.
   Tabel 1. Pikendusjuhtme kinnitamise meetod

6. Ärge kuritarvitage juhet. Ärge kunagi tõmmake kettsaagi juhtmest ega tõmmake juhet pistikupesast lahtiühendamiseks. Hoidke juhet eemal kuumusest, õlist ja teravatest servadest.

Kahekordse isolatsiooniga seadmed

Kahekordse isolatsiooniga seadmes on maanduse asemel kaks isolatsioonisüsteemi. Kahekordse isolatsiooniga seadmel ei ole maandusvahendeid ega tohiks seadmele lisada maandusvahendeid. Kahekordse isolatsiooniga seadme hooldamine nõuab äärmist hoolt ja süsteemi tundmist ning seda tohivad teha ainult kvalifitseeritud hooldustöötajad volitatud Snow Joe^® + Sun Joe^® edasimüüja juures. Kahekordse isolatsiooniga seadme varuosad peavad olema identsed asendatavate osadega. Kahekordse isolatsiooniga seade on märgistatud sõnadega "Double Insulation" ("Kahekordne isolatsioon") või "Double Insulated" ("Kahekordselt isoleeritud"). Sümbol (ruut ruudu sees) võib olla ka seadmele märgitud.

KAHHEKORDNE ISOLATSIOON: MAANDUS EI OLE VAJALIK. HOOLDAMISEL KASUTAGE AINULT IDENTSEID VARUOSI.

See elektriline kettsaag on kahekordse isolatsiooniga, mis välistab vajaduse eraldi maandussüsteemi järele. Kasutage ainult identseid varuosi. Enne kahekordse isolatsiooniga seadmete hooldamist lugege juhiseid. Kasutage seda kettsaagi ainult selles juhendis kirjeldatud viisil.

Hooldus

• Laske oma elektritööriista hooldada kvalifitseeritud remonditöötajal volitatud Snow Joe^® + Sun Joe^® edasimüüja juures, kasutades ainult identseid varuosi, või helistage Snow Joe^® + Sun Joe^® klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563). See tagab elektritööriista ohutuse säilimise.

Kettsae ohutushoiatused

• Hoidke kõik kehaosad kettsae töötamise ajal saeketist eemal. Enne kettsae käivitamist veenduge, et saekett ei puutuks millegagi kokku. Hetkeline tähelepanematus kettsae kasutamisel võib põhjustada teie riiete või keha takerdumise saeketti.
• Hoidke kettsaagi alati parema käega tagumisest käepidemest ja vasaku käega esikäepidemest. Kettsae hoidmine vastupidise käega suurendab kehavigastuste ohtu ja seda ei tohiks kunagi teha.
• Kandke kaitseprille ja kuulmiskaitset. Kui kasutate kettsaagi iga päev tavalistes tingimustes, võite kokku puutuda müratasemega 85 dB (A) või kõrgem. Soovitatav on täiendav kaitsevarustus pea, käte, jalgade ja jalgade jaoks. Piisav kaitseriietus vähendab kehavigastusi lendavate esemete või juhusliku kokkupuute tõttu saeketiga.
• Ärge kasutage kettsaagi puu otsas. Kettsae kasutamine puu otsas võib põhjustada kehavigastusi.
• Hoidke alati korralikku jalgealust ja kasutage kettsaagi ainult siis, kui seisate kindlal, turvalisel ja tasasel pinnal. Libedad või ebastabiilsed pinnad, nagu redelid, võivad põhjustada tasakaalu kaotuse või kettsae üle kontrolli kaotuse.
• Kui lõikate pinge all olevat oksa, olge tagasilöögi suhtes ettevaatlik. Kui puidukiududes olev pinge vabaneb, võib vedruga koormatud oks löögi operaatorile ja/või visata kettsae kontrolli alt välja.
• Olge äärmiselt ettevaatlik võsa ja noorte puude lõikamisel. Õhuke materjal võib saeketti kinni jääda ja teid poole tõmmata või tasakaalust välja viia.
• Kandke kettsaagi esikäepidemest, kui kettsaag on välja lülitatud ja kehast eemal. Kettsae transportimisel või hoiustamisel paigaldage alati lõikevarda ümbris. Kettsae õige käsitsemine vähendab juhusliku kokkupuute tõenäosust liikuva saeketiga.
• Järgige määrimise, keti pingutamise ja tarvikute vahetamise juhiseid. Valesti pingutatud või halvasti määritud kett võib kas puruneda või suurendada tagasilöögi võimalust.
• Hoidke käepidemed kuivad, puhtad ning õli- ja rasvavabad. Rasvased, õlised käepidemed on libedad ja võivad põhjustada kontrolli kaotuse.
• Lõigake ainult puitu. Ärge kasutage kettsaagi muul otstarbel. Näiteks ärge kasutage kettsaagi plastiku, müüritise või mittepuidust ehitusmaterjalide lõikamiseks. Kettsae kasutamine nendel valedel viisidel võib põhjustada tõsiseid kahjustusi teile ja teie tööriistale.

Tagasilöögi põhjused ja ennetamine

Tagasilöök võib tekkida siis, kui juhtplaadi nina või ots puutub kokku esemega või kui puit sulgub ja pigistab saeketti lõikes. Otsakontakt võib mõnel juhul põhjustada äkilise vastupidise reaktsiooni, lüües juhtplaadi üles ja tagasi operaatori poole.

Saeketi pigistamine juhtplaadi ülaosas võib juhtplaadi kiiresti tagasi operaatori poole lükata.

Mõlemad reaktsioonid võivad põhjustada sae üle kontrolli kaotuse, mis võib põhjustada tõsiseid kehavigastusi. Ärge lootke ainult sae sisse ehitatud ohutusseadmetele.

Kettsae kasutajana peaksite võtma mitmeid meetmeid, et hoida oma lõiketööd õnnetuste ja vigastusteta.

Tagasilöök on tööriista väärkasutuse ja/või valede tööprotseduuride või -tingimuste tagajärg ning seda saab vältida, võttes asjakohaseid ettevaatusabinõusid, nagu on üksikasjalikult kirjeldatud allpool:

• Hoidke kindlalt kinni (parem käsi tagumisest käepidemest ja vasak käsi esikäepidemest, pöidlad ja sõrmed ümbritsevad vastavaid käepidemeid) ning asetage oma keha ja käed nii, et saaksite tagasilöögi jõududele vastu seista. Tagasilöögi jõude saab operaator kontrollida, kui võetakse asjakohaseid ettevaatusabinõusid. Ärge laske kettsaagist lahti.
• Ärge sirutage üle ega lõigake üle õlakõrguse. See aitab vältida tahtmatut otsakontakti ja võimaldab paremini kontrollida kettsaagi ootamatutes olukordades.
• Kasutage ainult tootja poolt määratud asendusplaate ja -kette. Valed asendusplaadid ja -ketid võivad põhjustada keti purunemist ja/või tagasilööki.
• Järgige tootja teritamis- ja hooldusjuhiseid saeketi jaoks. Sügavusmõõdiku kõrguse vähendamine võib põhjustada suuremat tagasilööki.
• Järgige alati ohutusnõudeid ja järgige õigeid saagimistehnikaid.
• Tagage kettsae ohutu kandmine. Kui masinat tuleb käsitseda või transportida, peate:
  • Lülitage mootor välja, oodake, kuni kett seiskub, ja aktiveerige ketipidur;
  • Paigaldage juhtplaadi kate;
  • Hoidke masinat käepidemete abil ja asetage plaat vastupidises suunas sellele, mida kasutati töötamise ajal.
    Kui kasutate masina transportimiseks sõidukit, kinnitage see kindlalt ja asetage see nii, et see ei ohustaks ühtegi reisijat.
• Enne esimest korda langetamist või laasimist veenduge, et:
  • Teid on spetsiaalselt koolitatud seda tüüpi seadmete kasutamiseks;
  • Olete hoolikalt läbi lugenud selles juhendis sisalduvad ohutusnõuded ja kasutusjuhendid;
  • Harjutage kõigepealt maapinnal olevatel palkidel või saepukkidele kinnitatud palkidel, et masin ja õiged lõikamistehnikad selgeks saada.

Ohutusketi pidur

Tagasilöögi korral kasutage vasaku käega ketipiduri rakendamiseks, liigutades ohutusketi piduri hoova asendisse '0' (joonis A). See peatab keti kohe.

Ketipiduri tööd tuleb kontrollida enne iga kasutamist.

Ketipiduri lähtestamiseks ühendage tööriist vooluvõrgust lahti ja klõpsake ketipidur tagasi (operaatori poole) asendisse '1' (joonis A). Enne taaskäivitamist kontrollige uuesti keti pinget.

Kaitse keskkonnamõjude eest

1. Kandke sobivaid tööriideid. Kandke kaitseprille.
2. Kaitske oma elektritööriista niiskuse ja vihma eest. Niiskus ja vihm võivad põhjustada ohtlikke elektri- ja mootorikahjustusi.
3. Ärge kasutage elektritööriista aurude ja tuleohtlike vedelike läheduses.
4. Kasutage elektritööriista ainult kuivades tingimustes ja ümbritseva õhu temperatuuril 50°F-104°F (10°C-40°C).
5. Hoiustage oma elektritööriista ainult kuivades kohtades, kus ümbritseva õhu temperatuur on 50°F-104°F (10°C-40°C). Kaitske elektritööriista niiskuse ja otsese päikesevalguse eest.

Ohutussümbolid

Järgnevas tabelis on kujutatud ja kirjeldatud ohutussümboleid, mis võivad sellel tootel esineda. Enne monteerimist ja kasutamist lugege läbi, mõistke ja järgige kõiki masinal olevaid juhiseid.

Sümbolid	Kirjeldused
	LUGEGE KASUTUSJUHEND(ID) LÄBI – Enne monteerimist ja kasutamist lugege läbi, mõistke ja järgige kõiki kasutusjuhendis/kasutusjuhendites olevaid juhiseid.
	OHUTUSHOIATUS – Tähistab ettevaatusabinõu, hoiatust või ohtu.
	Ärge jätke seadet vihma või niiskete olude kätte.
	PÖÖRLEVAD TERAD – Hoidke käed ja jalad avadest eemal, kui saag töötab.
	Vältige juhtplaadi otsa kokkupuudet mis tahes esemega. Otsakontakt võib põhjustada juhtplaadi järsku üles ja taha liikumist, mis võib põhjustada kasutajale tõsiseid vigastusi.
	LÜLITAGE VÄLJA! Enne puhastamist või hoolduskontrolli tegemist eemaldage pistik pistikupesast.
	Pöörlev osa töötab pidevalt mitu sekundit pärast masina väljalülitamist.
	Hoidke kõrvalseisjad ja lapsed ohutus kauguses.
	KANDKE SILMADE JA KUULMISE KAITSET – Vigastuste eest kaitsmiseks kandke kõrvaklappe ja kaitseprille.
	Masina kasutamisel ja prahi käsitsemisel kandke kaitsekindaid ja libisemiskindlaid jalatseid.
	Lõikehammaste õige suund.
	Kettsae kasutamisel tuleb alati kasutada kahte kätt.
	LÜLITAGE VÄLJA! Kui juhe on kahjustatud või läbi lõigatud, eemaldage pistik kohe pistikupesast.
	Topeltisolatsioon.

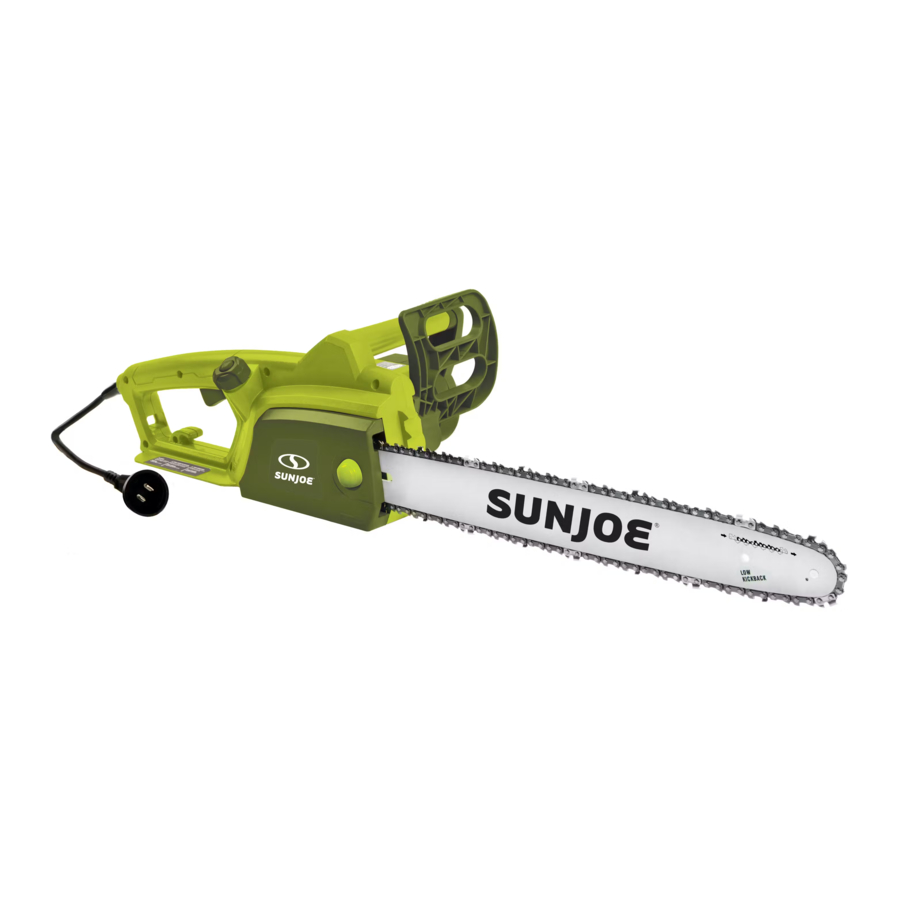

Teage oma elektrilist kettsaagi

Enne elektrilise kettsae kasutamist lugege hoolikalt läbi kasutusjuhend ja ohutusnõuded. Võrrelge allolevat joonist tegeliku seadmega, et tutvuda erinevate juhtnuppude ja reguleerimisvõimaluste asukohaga. Hoidke see juhend edaspidiseks kasutamiseks alles.

1. Seadme juhe
2. Tagumine käepide
3. Õlipaagi kork
4. Eesmine käepide
5. Ohutusketi piduri hoob
6. 18-tolline lõikekett
7. Juhtplaadi nina hammasratas
8. 18-tolline juhtplaat
9. Otsakaane mutter dekoratiivse korgiga
10. Hammasratta/keti otsakate
11. Õlitaseme indikaatoraken
12. Käivitilüliti
13. Ohutuslukustusnupp
14. Pikendusjuhtme kinnituskonks
15. Lõikeplaadi ümbris

Tehnilised andmed

Nimipinge: 120V ~ 60 Hz

Võimsus: 14A

Tühikäigukiirus: 8000 p/min

Plaadi/keti pikkus: 18 tolli (45,7 cm)

Maksimaalne lõikepaksus: 17,5 tolli (44,5 cm)
Soovitatav: 16,5 tolli (42 cm)

Õlipaagi maht: 3 fl oz (90 ml)

Keti kiirus: 47,6 jalga/s (14,5 m/s)

Netokaal: 10,6 naela (4,8 kg)

Lahtipakkimine

Karbi sisu

• • Elektriline kettsaag
• • 18-tolline (45,7 cm) lõikekett
• • 18-tolline (45,7 cm) juhtplaat
  • Kahe otsaga kuuskantvõti/kruvikeeraja
  • Lõikeplaadi ümbris
  • Juhend koos registreerimiskaardiga

1. Eemaldage kettsaag ettevaatlikult ja kontrollige, kas kõik ülaltoodud esemed on kaasas.
2. Kontrollige toodet hoolikalt, et veenduda, et transportimise ajal ei ole tekkinud purunemisi ega kahjustusi. Kui leiate kahjustatud või puuduvaid osi, ÄRGE tagastage seadet poodi. Palun helistage Snow Joe^® + Sun Joe^® klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563).
   MÄRKUS: Ärge visake transpordikarpi ja pakkematerjali ära enne, kui olete valmis oma uut elektrilist kettsaagi kasutama. Pakend on valmistatud taaskasutatavatest materjalidest. Kõrvaldage need materjalid nõuetekohaselt vastavalt kohalikele eeskirjadele.

Seadmed ja pakkematerjal ei ole mänguasjad. Ärge laske lastel mängida kilekottide, fooliumide või väikeste osadega. Neid esemeid saab alla neelata ja need võivad põhjustada lämbumisohtu!

Kokkupanek

Baari ja keti käsitsemisel kandke alati vastupidavaid kindaid. Paigaldage latt ja kett väga ettevaatlikult, et mitte kahjustada masina ohutust ja tõhusust. Kui teil on kahtlusi, võtke ühendust volitatud Snow Joe^® + Sun Joe^® edasimüüjaga või helistage Snow Joe^® + Sun Joe^® klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563).

Lahtipakkimine ja kokkupanek tuleks lõpetada tasasel ja stabiilsel pinnal, kus on piisavalt ruumi masina ja selle pakendi liigutamiseks.

Ärge kunagi käivitage mootorit enne juhtlati, keti ja otsakaane paigaldamist. Kui kõik need osad pole paigas, võib sidur/ketiratas ära lennata või plahvatada, mis võib kasutajat potentsiaalselt tõsiselt vigastada.

Tõsiste kehavigastuste vältimiseks lugege läbi ja mõistke kõiki esitatud ohutusjuhiseid.

Enne mis tahes hooldustööde tegemist veenduge, et tööriist on vooluvõrgust lahti ühendatud. Selle hoiatuse eiramine võib põhjustada tõsiseid kehavigastusi.

Juhtlati ja keti paigaldamine

Vajalikud tööriistad ja tarvikud:

• Kahe otsaga kuuskantvõtme/kruvikeeraja (kaasas)
• Vastupidavad töökinnad

MÄRKUS. Juhtlati ja keti vahetamisel kasutage ainult identseid varuosi. Enne paigaldamise jätkamist veenduge, et kettsaag on vooluvõrgust lahti ühendatud.

1. Kasutage kaasasolevat lameda otsaga kruvikeerajat, et eemaldada keti/ketiratta otsakaane küljest otsakaane mutri kork, et paljastada otsakaane mutter (joonis 1).

2. Kasutage kaasasolevat kuuskantvõtit, et keerata lahti otsakaane mutter ja eemaldada keti/ketiratta otsakaas (joonis 1).
3. Asetage uus saekett silmusena välja ja sirgendage kõik keerdumised. HAMMASTE TERAV KÜLG PEAB OLEMA SINUST EEMALE JA JUHTLATIL MÄRGITUD KETI PÖÖRDUMISSUUNAS. Kui hambad on tagurpidi, keerake silmus ümber (joonis 2).

4. Alustades otsast, paigaldage keti veolülid lati soonesse, jättes lati taha silmuse. Kett sobib lõdvalt, kuni see on ketirattale asetatud (joonis 3).

   MÄRKUS. Veenduge keti suunas. Kui kett on paigaldatud tagurpidi, vibreerib saag ebanormaalselt ja ei lõika.
5. Hoidke ketti latil paigal ja asetage silmus ümber ketiratta. Asetage latt tihedalt vastu paigalduspinda nii, et lati naastud oleksid lati pikas pilus ja reguleerimistihvt keti pingutustihvti augus (joonis 4).

   MÄRKUS. Kui reguleerimistihvt ei ulatu keti pingutustihvti auku, keerake keti pingutuskruvi vastupäeva, kuni tihvti auk on reguleerimistihvtiga joondatud (joonis 5).

6. Hoides latti ja ketti tihedalt vastu paigalduspinda, reguleerige keti pinget vastavalt vajadusele, reguleerides keti pingutuskruvi kaasasoleva lameda otsaga kruvikeerajaga. Keti pingutamiseks keerake keti pingutuskruvi päripäeva või keti lõdvendamiseks vastupäeva (joonis 5).
7. Asetage keti/ketiratta otsakaas tagasi, sisestades kõigepealt tagumise sak tagumisse saki pessa ja asetage kaas lati otsa kohale. Pingutage otsakaane mutter käsitsi; jätke latt piisavalt lahti, et seda pingutuse reguleerimiseks veidi liigutada (joonis 6).

8. Eemaldage ketilt kogu lõtk, keerates keti pingutuskruvi päripäeva, kuni kett asetseb tihedalt vastu latti ja veolülid on lati soone sees (joonis 7).

   MÄRKUS. Kett on õigesti pingutatud, kui juhtlati alaküljel ei ole longust; kett on tihe, kuid seda saab käsitsi sidumata pöörata. Lisateavet keti pingutamise kohta leiate hooldusosast alguses.
9. Pingutage otsakaane mutter kuuskantvõtmega täielikult (joonis 6), seejärel asetage otsakaane mutri kork tagasi, et kinnitada keti/ketiratta otsakaas.

MÄRKUS. Kui kett on liiga pingul, ei pöörle see. Lõdvendage otsakaane mutrit veidi ja keerake keti pingutit 1/4 pööret vastupäeva. Tõstke juhtlati ots üles ja pingutage otsakaane mutter uuesti. Veenduge, et ketti saab käsitsi sidumata pöörata.

MÄRKUS. Uus kett kipub venima; kontrollige keti pinget sageli ja reguleerige pinget vastavalt vajadusele.

Lati ja keti vahetamine

1. Ühendage kettsaag vooluvõrgust lahti.
2. Kasutage kahe otsaga kuuskantvõtit/kruvikeerajat, et eemaldada otsakaane mutri kork ja seejärel keerata lahti otsakaane mutter, et eemaldada keti/ketiratta ots (joonis 1).
3. Eemaldage lõikelatt ja kett paigalduspinnalt (joonis 8).

4. Eemaldage vana kett latilt.
5. Uue saeketi õigeks paigaldamiseks ja paigaldamiseks järgige jaotise "Juhtlati ja keti paigaldamine" samme 3 kuni 9.

Tööks valmistumine

Masina kontrollimine

Enne masina kontrollimist, reguleerimist, parandamist või hooldamist veenduge, et seade ei ole vooluvõrku ühendatud.

Enne töö alustamist palun:

• Kontrollige, kas kõik masina ja juhtlati kruvid on tihedalt kinni keeratud;
• Kontrollige, kas kett on õigesti pingutatud, korralikult teritatud ja sellel pole mingeid kahjustusi;
• Kontrollige, kas käepidemed ja kaitseseadmed on puhtad ja kuivad, õigesti paigaldatud ja kindlalt masina külge kinnitatud;
• Kontrollige, kas ketipidur töötab tõhusalt;
• Kontrollige, kas päästiku lüliti ja ohutusnupp liiguvad vabalt ilma liigse jõuta ning naasevad automaatselt ja kiiresti tagasi oma neutraalasendisse;
• Kontrollige, kas päästiku lüliti jääb lukustatuks, kuni ohutusnuppu vajutatakse;
• Veenduge, et jahutusõhuavad ei ole saepuru või prahiga ummistunud;
• Kontrollige, kas keti õlitase ei ole madalam kui "MIN" taseme märk; vajadusel lisage õli kuni 1 cm kaugusele täiteava servast.
  MÄRKUS. Enne kettsae kasutamist peate täitma ketiõli paagi lati ja keti õliga.

Keti pinge reguleerimine

Enne masina kontrollimist, reguleerimist, parandamist või hooldamist veenduge, et tööriist on vooluvõrgust lahti ühendatud.

Kett jätkab töötamist mitu sekundit pärast tööriista väljalülitamist.

1. Lõdvendage otsakaane mutrit, kuni see on käsitsi pingul. Kasutage lameda otsaga kruvikeerajat, et keerata keti pingutuskruvi päripäeva, et ketti pingutada. Külm kett on õigesti pingutatud, kui juhtlati alaküljel ei ole lõtku; kett on tihe, kuid seda saab käsitsi sidumata pöörata (joonis 9).

2. Pinge on õige, kui keti veolülid ei libise ketijuhikust latil välja, kui ketti lati keskelt üles tõmmatakse (joonis 10).


Keti määrdeaine

Keti määrimata jätmine kahjustab ketti ja latti. Kasutage kvaliteetset lati ja keti õli või, kui see pole saadaval, võib asendada kasutamata SAE 30 kaaluga mootoriõli. Üks minut kasutamist kulutab umbes 0,2 fl untsi (6 ml) õli.

MÄRKUS. On normaalne, et õli imbub saest välja, kui seda ei kasutata. Lekke vältimiseks tühjendage õlipaak pärast iga kasutamist. Kui seadet hoitakse pikka aega (3 kuud või kauem), veenduge, et kett on kergelt määritud. See hoiab ära rooste keti ja lati ketirattal.

Ärge kasutage kettsaagi koos mis tahes tüüpi lisaseadme või kinnitusega. Selline kasutamine võib olla ohtlik.

Kasutamine

Masina käivitamine

Enne kettsae käivitamist eemaldage õlipaagi kork ja lisage lati ja keti õli õlitaseme akna ülaosani (joonis 11). Üks minut kasutamist kulutab umbes 0,2 fl untsi (6 ml) õli. Täitke uuesti, kui õlitase langeb 1/4 paagini.

MÄRKUS. Teie elektriline kettsaag on varustatud automaatse õlipumbaga lati ja keti õlitamiseks. Peate lisama lati ja keti õli, vastasel juhul kettsaag ei tööta.

1. Ühendage elektriline kettsaag töötava 120 V pistikupesaga, kasutades vastupidavat välistingimustes kasutatavat pikendusjuhet.
2. Tehke toitejuhtmesse silmus ja lükake see läbi käepideme augu ja ümber juhtme kinnituskonksu (joonis 12), seejärel ühendage pikendusjuhe seadme juhtme külge.

3. Veenduge, et juhtlatt ei puutuks vastu maad ega muid esemeid.
4. Hoidke kettsaagi kindlalt mõlema käega.
5. Tööriista sisselülitamiseks vajutage ja hoidke pöidlaga all ohutuslukustusnuppu ning seejärel pigistage sõrmedega päästikut. Kui tööriist töötab, võite ohutuslukustusnupu vabastada (joonis 13).

6. Tööriista väljalülitamiseks vabastage päästiku lüliti (joonis 13).

MÄRKUS. Ärge vajutage päästiku lülitit enne, kui olete valmis lõikama.

Kasutusnõuanded

Teie ja teiste ohutuse tagamiseks:

1. Ärge kasutage masinat enne, kui olete juhised hoolikalt läbi lugenud. Tutvuge juhtnuppude ja masina õige kasutamisega. Õppige, kuidas masinat kiiresti peatada.
2. Pidage meeles, et operaator või kasutaja vastutab õnnetuste või ohtude eest, mis juhtuvad teiste inimeste või nende varaga.
3. Masina kasutamisel kandke alati sobivat riietust. Kandke vibratsioonivastaseid kindaid ja muid isikukaitsevahendeid.
   MÄRKUS: Kõik ülalnimetatud ettevaatusabinõud ei taga siiski teatud riskide vältimist – st Raynaud' fenomen või karpaalkanali sündroom. Operaatoritel, kes kasutavad seda masinat pikema aja jooksul, on seetõttu soovitatav perioodiliselt oma käsi ja sõrmi kontrollida. Kui ilmnevad mõni ülalmainitud sümptomitest, võtke kohe ühendust arstiga.
4. Töötage ainult päevavalguses või hea kunstliku valguse korral.
5. Olge eriti ettevaatlik metallist aedade läheduses töötamisel.
6. Hoiduge, et te ei lööks saelatti tugevasti vastu võõrkehi või kette liikumisest põhjustatud lendavaid esemeid.
7. Ärge kasutage kettsaagi puu otsas, redelil või tellingutel. See on äärmiselt ohtlik.
8. Olge eriti ettevaatlik väikeste põõsaste, noorte puude või pinge all olevate okste lõikamisel, sest õhuke ja pingul materjal võib sae kinni püüda ja teid poole lennata, tasakaalust välja viia või tagasi põrgata.
9. Ärge lõigake liaane ja/või väikseid aluspõõsaid.
10. Enne seadme käivitamist veenduge, et kettsaag ei puutuks kokku ühegi esemega.

Kett liigub ka pärast sae väljalülitamist edasi. Ärge kasutage niisketes tingimustes.

Pidage alati meeles, et valesti kasutatud kettsaag võib kahjustada või häirida teisi ning avaldada tõsist mõju keskkonnale.

Et austada inimesi ja keskkonda:

• Vältige masina kasutamist keskkondades või kellaaegadel, kui see võib teisi häirida.
• Järgige hoolikalt kohalikke eeskirju ja sätteid saagimisjärgsete jäätmematerjalide kõrvaldamise kohta.
• Järgige hoolikalt kohalikke eeskirju ja sätteid õlide, kahjustatud osade või mis tahes elementide kõrvaldamise kohta, millel on tugev mõju keskkonnale.
• Teatud kogus keti määrdeõli paisatakse masina töötamise ajal keskkonda, seega kasutage ainult biolagunevaid õlisid, mis on spetsiaalselt selleks otstarbeks valmistatud.
• Tuleohu vältimiseks ärge jätke masinat kuuma mootoriga lehtedele või kuivale rohule.

Masina kasutamine langetamiseks ja laasimiseks nõuab spetsiaalset koolitust.

Pikaajaline vibratsioonile kokkupuude võib põhjustada vigastusi ja neurovaskulaarseid häireid (nimetatakse ka "Raynaud' sündroomiks" või "valgeks käeks"), eriti inimestele, kes põevad vereringehäireid. Sümptomid võivad mõjutada käsi, randmeid ja sõrmi ning avalduda tundlikkuse kaotuse, tuimuse, sügeluse, valu ja naha värvuse muutuse või nähtavate muutustena. Neid mõjusid võivad süvendada madal ümbritsev temperatuur ja/või käepidemete liiga tugev haaramine. Kui sümptomid ilmnevad, tuleb masina kasutamise aega vähendada ja konsulteerida arstiga.

Kontrollimine töö ajal

• Keti pinge kontrollimine. Kett kipub töötamise ajal järk-järgult venima, seega peate selle pinget sageli kontrollima.

  Esimesel kasutusperioodil (või pärast keti vahetamist) tuleb keti pinget sagedamini kontrollida, kuna kett settib.

  Ärge kunagi töötage lahtise ketiga, kuna see võib olla ohtlik, kui kett libiseb oma juhtsoontest välja.
  Keti pinge reguleerimiseks järgige juhiseid jaotises "Keti pinge reguleerimine".
• Õli tarnimise kontrollimine

  Ärge kunagi kasutage masinat ilma määrimiseta! Saate kontrollida õlitaset paagis läbi läbipaistva mõõturi. Veenduge, et täidate õlipaagi iga kord, kui masinat kasutate. Parimate tulemuste saavutamiseks kasutage ainult kvaliteetset saelati ja ketiõli, mis on spetsiaalselt kettsaagide jaoks mõeldud.

  Veenduge, et saelatt ja kett on paigas, kui kontrollite õli tarnimist.
  Käivitage mootor ja kontrollige, kas ketiõli tarnitakse, nagu on näidatud allpool (joonis 14).


Õige lõikeasend

1. Kaal peaks olema tasakaalus mõlema jalaga kindlal pinnal.
2. Hoidke oma vasakut kätt ja küünarnukki lukustatuna "sirge käe" asendis, et taluda tagasilöögi jõudu (joonis 15).

3. Teie keha on alati keti joonest vasakul.

Põhilised lõikamisprotseduurid

1. Väikesed puud, mille läbimõõt on kuni 6–7 tolli, lõigatakse tavaliselt ühe lõikega. Sisselõiked määravad puu langemise suuna.

   Kui puu hakkab langema vales suunas või kui saag jäi langemise ajal kinni või takerdus, jätke saag maha ja päästke ennast.

   Vaadake perioodiliselt tagalõike ajal puu tippu, et veenduda, kas puu langeb soovitud suunas.
2. Enne suurema saagimistöö alustamist harjutage mõne väikese palgi lõikamist järgmiste tehnikate abil, et saada sae kasutamise tunnetus.
3. Võtke õige asend puidu ees, kui saag on välja lülitatud.
4. Pigistage päästikut ja laske ketil enne lõikamist täiskiirusel kiirendada.
5. Hoidke saagi mõlema käega kindlalt. Hoidke alati oma vasakut kätt eesmisel käepidemel ja paremat kätt tagumisel käepidemel, nii et teie keha oleks keti joonest vasakul.
6. Hoidke seadet kogu lõikamise aja jooksul töös, säilitades ühtlase kiiruse.
7. Laske ketil teie eest lõigata; avaldage ainult kerget allapoole suunatud survet. Kui te lõikate jõuga, võib see kahjustada saelatti, ketti või seadet.
8. Ärge avaldage saele lõike lõpus survet.
9. Lõigake alati mõlema jalaga kindlal pinnal, et vältida tasakaalu kaotamist.
10. Ärge lõigake kõrgemal kui rinna kõrgus, kuna kõrgemal hoitavat saagi on tagasilöögi jõu vastu raske kontrollida.

Lõikamistehnikad

Enne esimest korda langetamist või laasimist harjutage palkide saagimist maapinnal või saepukkidel, et saaksite masinaga ja sobivaimate saagimistehnikatega tuttavaks.

Puu langetamisel hoidke kõik lõikealast ohutus kauguses. Langetustööde ajal peaks ohutuim kaugus olema vähemalt kaks korda suurem kui langetusalal olevate suurimate puude kõrgus. Kui puu puutub kokku elektriliiniga, tuleb sellest viivitamatult teavitada energiaettevõtet.

Saagimisel hoidke masinat alati mõlema käega.

Seisake mootor kohe, kui kett saagimise ajal seiskub. Olge teadlik tagasilöögist, mis võib tekkida, kui latt puutub kokku takistusega.

Puu langetamine

1. Kui kaks või enam inimest teevad samaaegselt järkamist ja langetamist, peaks langetustöö olema järkamistööst eraldatud vähemalt kaks korda langetatava puu kõrgusega. Puid ei tohiks langetada viisil, mis ohustaks kedagi, tabaks elektriliini või põhjustaks varalist kahju. Kui puu puutub kokku elektriliiniga, tuleb ettevõtet sellest viivitamatult teavitada.

   Kontrollige puud kahjustatud või surnud okste suhtes, mis võivad langetamise ajal teid tabada.
2. Kettsae operaator peaks viibima maapinna ülemisel küljel, kuna puu tõenäoliselt veereb või libiseb pärast langetamist allamäge.
3. Enne lõikude alustamist tuleks planeerida ja vajadusel puhastada põgenemistee. Põgenemistee peaks ulatuma tagasi ja diagonaalselt eeldatava langemissuuna taha, nagu on näidatud (joonis 16).

4. Enne langetamise alustamist kaaluge puu loomulikku kallet, suuremate okste asukohta ja tuule suunda, et aidata teil hinnata, kuhu puu langeb.

   Ärge langetage puid tugeva tuule või tugeva sademe ajal. Oodake lõikamisega, kuni oht on möödas.

   Ärge langetage puid, millel on äärmuslik kalle, või suuri puid, millel on mädanenud oksad, lahtine koor või õõnsad tüved. Laske need puud rasketehnika abil alla lükata või lohistada ja seejärel tükeldada.
5. Eemaldage puult mustus, kivid, lahtine koor, naelad, klambrid ja traat.

Sisselõike tegemine

Tehke sälk 1/3 puu läbimõõdust, risti langemissuunaga, nagu on näidatud (joonis 17).

Tehke kõigepealt alumine horisontaalne sisselõige.

See aitab vältida saeketi või juhtplaadi kinnikiilumist, kui tehakse teine sälk.

Langetamise tagalõige

1. Tehke langetamise tagalõige vähemalt 2 tolli (50 mm) kõrgemal kui horisontaalne sisselõige, nagu on näidatud (joonis 16). Hoidke langetamise tagalõige paralleelselt horisontaalse sisselõikega. Asetage langetamise tagalõige strateegiliselt nii, et piisavalt puitu jääks hinge eest hoolitsema. Hinge puit hoiab ära puu keerdumise ja vales suunas kukkumise. Ärge lõigake läbi hinge.
2. Kui langetamine jõuab hinge lähedale, peaks puu hakkama kukkuma. Kui on mingi võimalus, et puu ei pruugi kukkuda soovitud suunas või see võib tagasi põrkuda ja saeketi kinni kiiluda, lõpetage lõikamine enne langetamise tagalõike lõpetamist ja kasutage puidust, plastikust või alumiiniumist kiile, et lõige avada ja puu soovitud langemissuunas kukutada.
3. Kui puu hakkab kukkuma, eemaldage kettsaag lõikest, seiske mootor, pange kettsaag maha, seejärel kasutage planeeritud taganemisteed. Olge valvel ülevalt langevate okste suhtes ja jälgige oma jalgealust.

Puu laasimine

Laasimine on protsess, mille käigus eemaldatakse langenud puult oksad. Laasimisel jätke suuremad alumised oksad, et toetada palk maapinnast kõrgemal. Eemaldage väikesed oksad ühe lõikega, nagu on näidatud (joonis 18). Pingul olevad oksad tuleks lõigata alt üles, et vältida kettsae kinnikiilumist.

Pöörake erilist tähelepanu sellele, kus oksad maapinnal asuvad, ja teadvustage järgmisi riske:

1. oksad võivad olla pinge all;
2. suund, kuhu oks lõikamise ajal langeb, võib erineda sellest, mida te ootasite;
3. puu võib pärast oksa lõikamist olla ebastabiilne.

Palgijärkamine

Järkamine on protsess, mille käigus palk lõigatakse pikkusteks. Oluline on veenduda, et teie jalgealune on kindel ja teie kaal on mõlemale jalale ühtlaselt jaotunud. Võimaluse korral tuleks palk tõsta ja toetada okste, palkide või kiiludega. Lihtsaks lõikamiseks järgige neid lihtsaid juhiseid:

1. Kui palk on toetatud kogu oma pikkuses, nagu on näidatud (joonis 19A), lõigatakse see ülevalt (ülejärkamine).

2. Kui palk on toetatud ühest otsast (joonis 19B), lõigake 1/3 läbimõõdust altpoolt (alajärkamine). Seejärel tehke viimistluslõige ülejärkamisega, et kohtuda esimese lõikega.

3. Kui palk on toetatud mõlemast otsast (joonis 19C), lõigake 1/3 läbimõõdust ülevalt (ülejärkamine). Seejärel tehke viimistluslõige alajärkamisega alumised 2/3, et kohtuda esimese lõikega.

4. Palki on lihtsam saagida naelutatud kaitserauaga (joonis 19D).

   • Kaevake naelutatud kaitseraud palki ja kasutage seda pöördepunktina. Lõigake kaarja liigutusega, et latt tungiks puitu.
   • Vajadusel korrake mitu korda, muutes punkti, kuhu naelutatud kaitseraud asetate.
   • Nõlval järkamisel seiske alati palgi ülemisel küljel (joonis 20). Palgi läbilõikamisel säilitage kontroll, vabastades lõikamisrõhu lõike lõpu lähedal, lõdvestamata oma haaret kettsae käepidemetest. Ärge laske ketil maapinnaga kokku puutuda.

     Pärast lõike lõpetamist oodake, kuni saekett seiskub, enne kui kettsae liigutate. Seisake mootor alati enne puult puule liikumist.

Toimingute lõpp

Kui olete oma töö lõpetanud:

• Lülitage mootor välja ja eemaldage seade vooluvõrgust.
• Oodake, kuni kett seiskub, ja laske masinal jahtuda.
• Eemaldage ketilt kõik saepuru või õlijäägid.
• Kui on liigset mustust või vaigu kogunemist, võtke kett lahti ja asetage see sobiva puhastusvahendiga anumasse. Seejärel loputage seda puhta veega ja töödelge seda sobiva korrosioonivastase spreiga enne masinale tagasi panemist.
• Enne hoiustamist paigaldage lõikeplaadi kate plaadile.

Enne kettsae hoiustamist mis tahes suletud ruumis laske mootoril täielikult jahtuda.

Tuleohu vähendamiseks puhastage masin põhjalikult, et eemaldada saepuru, oksad, lehed või liigne rasv. Ärge kunagi jätke lõigatud prahti sisaldavaid konteinereid hoiualasse.

Hooldus

Võtke ühendust volitatud Snow Joe^® + Sun Joe^® edasimüüjaga või helistage Snow Joe^® + Sun Joe^® klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563) kõigi käesolevas juhendis ettenägemata hooldustööde jaoks. Igasugune toiming, mida tehakse volitamata teeninduskeskuses või kvalifitseerimata personali poolt, muudab garantii täielikult kehtetuks.

Teie ja teiste turvalisuse huvides:

• Õige hooldus on oluline, et säilitada masina algne tõhusus ja ohutus aja jooksul.
• Hoidke kõik mutrid, poldid ja kruvid pingul, et seadmed oleksid ohutus töökorras.
• Ärge kunagi kasutage masinat kulunud või kahjustatud osadega. Kahjustatud osad tuleb välja vahetada ja mitte kunagi parandada.
• Kasutage ainult originaalseid Snow Joe^® + Sun Joe^® varuosi. Osad, mis ei ole sama kvaliteediga, võivad seadmeid tõsiselt kahjustada, ohutust kahjustada ja garantii kehtetuks muuta.

Enne elektrilise kettsae reguleerimist, hooldamist või parandamist eemaldage seade alati vooluvõrgust.

• Varda ja keti käsitsemisel kasutage kaitsekindaid.
• Hoidke kaitsev lõikevarda ümbris peal, välja arvatud juhul, kui sekkute otse varda või keti kallale.
• Ärge kunagi kõrvaldage õlisid ega muid saastavaid materjale volitamata kohtades.

Mootori jahutus

Mootori ülekuumenemise ja kahjustuste vältimiseks hoidke jahutusõhuavad alati puhtad ning saepurust ja prahist vabad.

Keti pinge

Kontrollige keti pinget enne sae kasutamist, kui kett on külm. Külma keti õige pinge on siis, kui juhtvarda alumisel küljel ei ole lõtku; kett on tihedalt kinni, kuid saate seda käsitsi pöörata ilma sidumata.

Normaalse sae töö ajal keti temperatuur tõuseb. Korrektselt pingutatud sooja keti veolülid rippuvad umbes 0,050 tolli (1,25 mm) vardasoone kohal (joonis 21). Olge teadlik, et soojalt pingutatud kett võib jahtumisel olla liiga pingul. Kontrollige "külma pinget" enne järgmist kasutamist. Ketti tuleb uuesti pingutada alati, kui veolülide lamedad osad rippuvad vardasoone kohal (joonis 21).

MÄRKUS: Uus kett kipub venima. Kontrollige keti pinget sageli ja pingutage vastavalt vajadusele.

Mutrid ja kruvid

Kontrollige perioodiliselt, kas kõik mutrid ja kruvid on kindlalt kinni keeratud ja käepidemed on tihedalt kinnitatud.

Keti teritamine

Selleks, et kettsaag töötaks ohutult ja tõhusalt, on oluline, et lõikekomponendid oleksid hästi teritatud. On väga soovitatav kett välja vahetada, kui see kaotab oma võime puhtalt ja ohutult lõigata. Siiski on võimalik olemasolevat ketti teritada, kui teritamine on hoolikalt tehtud. Igasugune töö keti ja vardaga nõuab spetsiifilisi kogemusi ja spetsiaalseid tööriistu. Ohutuse tagamiseks soovitame teil võtta ühendust volitatud Snow Joe^® + Sun Joe^® edasimüüjaga või helistada Snow Joe^® + Sun Joe^® klienditeeninduskeskusesse numbril 1-866-SNOWJOE (1-866-766-9563).

Teritamine on vajalik, kui:

• Saepuru näeb välja nagu tolm.
• Lõikamine muutub raskemaks.
• Lõige ei ole sirge.
• Vibratsioonid suurenevad.

Volitatud teeninduskeskus teritab ketti õigete tööriistade abil, et tagada minimaalne materjali eemaldamine ja ühtlane teravus kõigil lõikeservadel.

Kui teritate ketti ise, kasutage spetsiaalseid ümmarguse ristlõikega viile, millel on õige läbimõõt sõltuvalt keti tüübist (vt "Keti hooldustabel"). Lõikeservade kahjustamise vältimiseks on vaja teatud oskusi ja kogemusi.

Teritage ketti järgmiselt (joonis 22):

• Kinnitage varras kindlalt, koos paigaldatud ketiga, sobivasse kruustangidesse.
• Pingutage ketti, kui see on lahti.
• Paigaldage viil juhikusse ja seejärel sisestage see hambasse konstantse nurga all lõikeservast.
• Teritage edasi-tagasi liigutusega paar korda ja korrake seda kõigil samas suunas (paremale või vasakule) suunatud lõikeservadel.
• Keti edasiliigutamiseks kasutage kruvikeerajat.
• Pöörake varras kruustangides ümber ja korrake kõigil teistel lõikeservadel.
• Kontrollige, et sügavuse piiraja hammas ei ulatuks kaugemale kui kontrolltööriist ja viilige kõik väljaulatuvad osad lameda viiliga, ümardades servad (joonis 22).
• Pärast teritamist eemaldage kõik viilimise ja tolmu jäljed ning määrige kett õlivannis. Vahetage kett välja alati, kui:
  • Lõikeservade pikkus väheneb 5 mm-ni või vähem;
  • Lülide ja neetide vahel on liiga palju lõtku.

Juhtvarda hooldus

Kui juhtvardal on kulumise märke, pöörake see sael ümber, et jaotada kulumist maksimaalse varda eluea saavutamiseks. Varda rööbaste sulestumine või purunemine on varda kulumise normaalne protsess. Sellised vead tuleks viiliga siluda niipea, kui need tekivad.

Vahetage varras välja, kui esineb mõni järgmistest vigadest:

• Kulumine varda rööbaste sees, mis võimaldab ketil külili asetuda
• Painutatud juhtvarras
• Pragunenud või purunenud rööpad
• Laiali läinud rööpad

Pöörake saag ümber, kontrollige juhtvarda alumist külge ja veenduge, et määrdeaugud ja keti soon on vabad lisanditest.

Saate osta varuosi oma Sun Joe^® SWJ701E elektrilisele kettsaele, tellides veebist aadressil snowjoe.com või telefoni teel tellimiseks võtke ühendust Snow Joe^® + Sun Joe^® klienditeenindusega numbril 1-866-SNOWJOE (1-866-766-9563).

Keti hammasratas

Kontrollige regulaarselt hammasratta seisukorda ja vahetage see välja, kui kulumine ületab 0,5 mm (joonis 23).

Ärge paigaldage uut ketti kulunud hammasrattaga või vastupidi.

Keti hooldustabel

Veolülid	Keti samm		Keti paksus		Viili läbimõõt
62	tollides (inches)	mm	tollides (inches)	mm	tollides (inches)	mm
	3/8	9.5	0.050	1.3	5/32	4

Ladustamine

Pärast iga töösessiooni puhastage masin põhjalikult, et eemaldada kogu tolm ja praht, ning libistage varda ümbris üle lõikevarda. Parandage või vahetage välja kõik seadme defektsed osad.

Hoidke masinat kuivas, lukustatud kohas lastele kättesaamatus kohas.

Tugi

Kui teie Sun Joe^® SWJ701E elektriline kettsaag vajab teenindust või hooldust, helistage abi saamiseks numbril 1-866-SNOWJOE (1-866-766-9563).

Mudeli- ja seerianumbrid

Ettevõttega ühenduse võtmisel, osade ümbertellimisel või volitatud edasimüüjalt teenuse korraldamisel peate esitama mudeli- ja seerianumbrid, mis on leitavad seadme korpusel asuvalt kleebiselt. Kopeerige need numbrid allpool toodud tühjale kohale.

Veaotsing

Viga	Võimalik põhjus	Lahendus
Mootor ei käivitu, kui selle sisse lülitate	Juhe ei ole ühendatud vooluvõrku	Veenduge, et juhe on ühendatud vooluvõrku
	Käivituslüliti ei tööta	Kontrollige, kas turvaluku nupp on enne käivituslüliti kasutamist täielikult alla vajutatud
	Pikendusjuhe ei ole pistikuga ühendatud	Kontrollige, kas pikendusjuhe on tööriistaga täielikult ühendatud
	Pikendusjuhe või toitekaabel on kahjustatud	Parandage või vahetage kahjustatud juhe välja
	Kulunud mootoriharjad	Mootoriharjad tuleb välja vahetada
Varras ja kett töötavad kuumalt ja suitsevad	Keti pinge on liiga pingul	Reguleerige keti pinget
	Õlipaak on tühi	Täitke paak ketiõliga
	Kett on paigaldatud tagurpidi	Pöörake kett ümber nii, et lõikurid oleksid õiges suunas
Mootor töötab, kuid kett ei pöörle	Keti pinge on liiga pingul	Reguleerige keti pinget
	Juhtvarras ja kett võivad olla kahjustatud	Vahetage kett ja varras identsete varuosade vastu
Kehv lõikejõudlus	Nüri saekett	Teritage või vahetage saekett välja
	Vale keti pinge	Kontrollige keti pinget
	Saekett on valesti paigaldatud	Kontrollige saeketi orientatsiooni
Kett hüppab juhtvardalt maha	Vale keti pinge	Kontrollige keti pinget
Kett töötab raskustega	Vale keti pinge	Kontrollige keti pinget

Viited

• Cordless + Electric Snow, Lawn and Garden Outdoor Tools | Snow Joe® | Sun Joe® | Aqua Joe®

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla SunJoe SWJ701E - Elektrilise kettsae kasutusjuhend

Saadaolevad keeled
