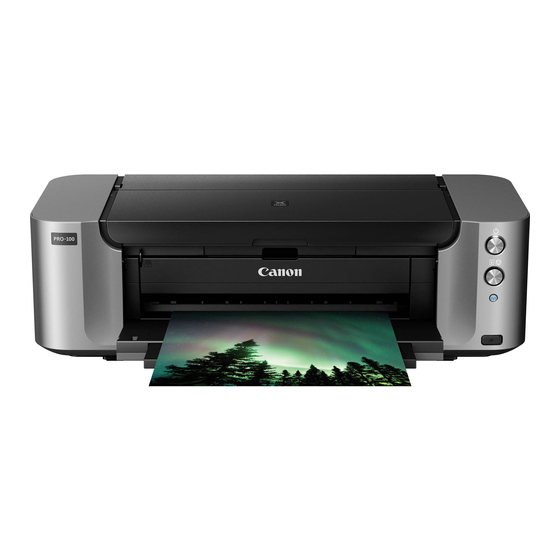

Canon PIXMA PRO-100 қосылымы. Орнату нұсқаулығы

Желілік қосылым

Сымсыз қосылым

Қосылымға дайындық

Сымсыз қосылымды орнатуды бастамас бұрын

1. Принтердің қосулы екеніне көз жеткізіңіз.
Егер қуат қосулы болса, POWER шамы (A) жанады.

• Компьютердің принтерді қосқыңыз келетін кіру нүктесіне (A) (немесе сымсыз желілік маршрутизаторға) қосылғанына көз жеткізіңіз.

• Желілік құрылғының конфигурациясы, маршрутизатор функциялары, орнату процедуралары және қауіпсіздік параметрлері жүйелік ортаға байланысты өзгереді. Толық ақпарат алу үшін желілік құрылғының нұсқаулығын қараңыз немесе оның өндірушісіне хабарласыңыз.
• Құрылғыңыздың IEEE802.11n, 802.11g немесе 802.11b қолдайтынын тексеріңіз.
• Егер құрылғыңыз "IEEE802.11 n only" ("Тек IEEE802.11 n") режиміне орнатылған болса, WEP немесе TKIP қауіпсіздік хаттамасы ретінде пайдаланылмайды. Құрылғыңыздың қауіпсіздік хаттамасын WEP және TKIP-тен басқа нәрсеге өзгертіңіз немесе параметрді "IEEE802.11 n only"-ден басқа нәрсеге өзгертіңіз.
• Кеңседе пайдалану үшін желілік әкімшіңізбен кеңесіңіз.
• Қауіпсіздік шараларымен қорғалмаған желіге қосылған кезде қосымша сақ болыңыз, себебі сіздің жеке ақпаратыңыз сияқты деректерді үшінші тарапқа жария ету қаупі бар.
• Бұл принтерді сымсыз және сымды қосылымдар арқылы бір уақытта пайдалануға болмайды.
• Кіру нүктесінсіз сымсыз қосылым арқылы компьютерге тікелей қосылым орнататын "Ad-hoc connection" ("Ad-hoc қосылымы") қолдау көрсетілмейді. Кіру нүктесін дайындауды ұмытпаңыз.

WPS арқылы қосылым

1. Кіру нүктесіндегі түймені басуға дайын болғанда, принтердегі Wi-Fi түймесін (A) басып тұрыңыз.

2. Жоғарыдағы суретте көрсетілгендей (көк) Wi-Fi шамы тез жыпылықтап, POWER шамы жанғанына көз жеткізіңіз, содан кейін 2 минут ішінде кіру нүктесіндегі түймені басып тұрыңыз.
3. (Көк) Wi-Fi шамы мен POWER шамының жанғанына көз жеткізіңіз.


Желілік қосылымды орнату аяқталды.

Сымды қосылым

Қосылымға дайындық

Сымды қосылымды орнатуды бастамас бұрын

1. Принтердің қосулы екеніне көз жеткізіңіз.
   Егер қуат қосулы болса, POWER шамы (A) жанады.


Сымды қосылым туралы ескертпелер

• Компьютер мен маршрутизатордың (A) (немесе кіру нүктесінің) қосылғанына көз жеткізіңіз.

• Желілік құрылғының конфигурациясы, маршрутизатор функциялары, орнату процедуралары және қауіпсіздік параметрлері жүйелік ортаға байланысты өзгереді. Толық ақпарат алу үшін желілік құрылғының нұсқаулығын қараңыз немесе оның өндірушісіне хабарласыңыз.
• Кеңседе пайдалану үшін желілік әкімшіңізбен кеңесіңіз.
• Қауіпсіздік шараларымен қорғалмаған желіге қосылған кезде қосымша сақ болыңыз, себебі сіздің жеке ақпаратыңыз сияқты деректерді үшінші тарапқа жария ету қаупі бар.
• Бұл принтерді сымсыз және сымды қосылымдар арқылы бір уақытта пайдалануға болмайды.
• Маршрутизаторды пайдаланған кезде принтер мен компьютерді LAN жағына (бір желі сегментіне) қосыңыз.

Кабельдік қосылым

Сізге Ethernet кабелі қажет болады (бөлек сатылады).

1. Принтердің артқы жағындағы оң жақта орналасқан жоғарғы порттан қақпақты (A) алыңыз.

2. Принтерді және желілік құрылғыны (маршрутизатор және т.б.) Ethernet кабелімен (A) қосыңыз.
   Принтердің артқы жағындағы дұрыс портты пайдалануды ұмытпаңыз. Оны USB портына қоспаңыз.


Принтерді орнату

1. POWER шамы 11 рет жыпылықтағанша принтердегі RESUME/CANCEL (ҚАЛПЫНА КЕЛТІРУ/БАС ТАРТУ) түймесін (A) басып тұрыңыз, содан кейін он бірінші жыпылықтан кейін RESUME/CANCEL (ҚАЛПЫНА КЕЛТІРУ/БАС ТАРТУ) түймесін босатыңыз.
   Сымды қосылымды орнату аяқталды.


Желілік қосылымды орнату аяқталды.

Ақаулықтарды жою

WPS

(Көк) Wi-Fi шамы баяу жыпылықтап, (қызғылт сары) Alarm (Дабыл) шамы жанған кезде:

• Тек бір кіру нүктесіндегі түймені басыңыз.
• Кіру нүктесінің қауіпсіздік параметрлерін тексеріңіз.

Жоғарыда көрсетілгендерді тексергеннен кейін біраз уақыт күтіңіз және сымсыз қосылым параметрін қайтадан конфигурациялаңыз.
Кіру нүктесінің қауіпсіздік параметрлерін қалай тексеру керектігі туралы толық ақпарат алу үшін кіру нүктесімен бірге берілген нұсқаулықты қараңыз немесе оның өндірушісіне хабарласыңыз.

(Көк) Wi-Fi шамы тез жыпылықтап, (қызғылт сары) Alarm (Дабыл) шамы жанған кезде:

• Желілік құрылғы (маршрутизатор және т.б.) қосулы ма? Егер желілік құрылғы қосылып тұрса, оны өшіріп, қайта қосыңыз.
• Компьютер мен желілік құрылғы конфигурацияланған ба?
• Кіру нүктесі мен принтер сымсыз байланыс мүмкін болатын ашық кеңістікке орнатылған ба?
• Кіру нүктесі IEEE802.11n (2.4 GHz), IEEE802.11g немесе IEEE802.11b режимінде жұмыс істей ме?

Біраз уақыт күтіңіз, содан кейін кіру нүктесі мен принтерді бір-біріне жақындатыңыз және көрсетілген уақыт ішінде сымсыз қосылым параметрлерін қайтадан конфигурациялаңыз.
Кіру нүктесінің параметрлерін қалай тексеру керектігі туралы толық ақпарат алу үшін кіру нүктесімен бірге берілген нұсқаулықты қараңыз немесе оның өндірушісіне хабарласыңыз.

Сымсыз қосылым параметрлерін қайтадан конфигурациялау үшін

Сымсыз қосылым параметрлерін қайтадан конфигурациялау үшін RESUME/CANCEL (ҚАЛПЫНА КЕЛТІРУ/БАС ТАРТУ) түймесін (A) басыңыз.
