SONY SA-RS3S - Galinio garsiakalbio vadovas

Turinys

1 Apie suderinamus galinio garsiakalbio modelius
2 Dalys ir valdikliai
- 2.1 Priekis
- 2.2 Galas
3 Įdiegimas
- 3.1 Įdiegimas ant grindų
- 3.2 Montavimas ant sienos
4 Prisijungimas
- 4.1 Jei ryšys neužmezgamas automatiškai
- 4.2 Jei belaidis perdavimas yra nestabilus
5 Trikčių šalinimas
6 Specifikacijos
- 6.1 Belaidžio siųstuvo / imtuvo skyrius
- 6.2 Pridedami elementai
7 Svarbi informacija apie programinę įrangą
8 Atsargumo priemonės
9 Nuorodos
10 Atsisiųsti instrukciją
11 Kitomis kalbomis

Apie suderinamus galinio garsiakalbio modelius

SA-RS3S galinis garsiakalbis veikia tik su nurodytu modeliu. Informacijos apie suderinamus modelius ieškokite Sony svetainėje.
Šiose naudojimo instrukcijose aprašomos operacijos, skirtos garsiakalbiams, naudojamiems su suderinamu modeliu HT-A7000.

Dalys ir valdikliai

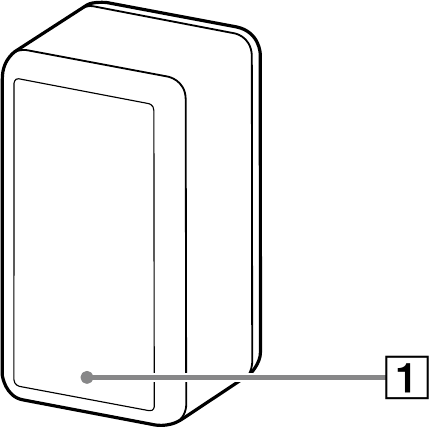

Priekis

Maitinimo indikatorius
- Lėtai mirksi (žaliai): galinis garsiakalbis neprijungtas prie suderinamo modelio.
- Šviečia (žaliai): galinis garsiakalbis prijungtas prie suderinamo modelio.
- Du kartus pakartotinai sumirksi (žaliai): galinis garsiakalbis bando prisijungti prie suderinamo modelio.
- Mirksi / šviečia (gintarine spalva): programinė įranga atnaujinama.
- Šviečia (raudonai): galinis garsiakalbis veikia budėjimo režimu.
- Išsijungia: galinis garsiakalbis išjungtas.

Pastaba
Maitinimo indikatoriaus ryškumas sinchronizuojamas su suderinamo modelio DIMMER (pritemdymo) nustatymais.

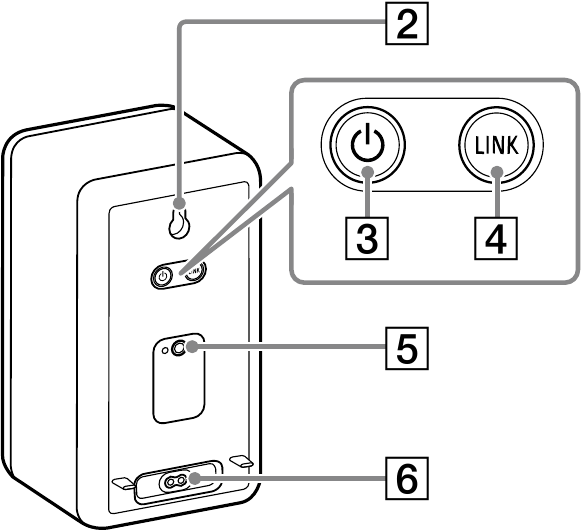

Galas

Siena montavimo anga
(maitinimo) mygtukas
LINK (sąsajos) mygtukas
Montavimo anga bendram garsiakalbio stovui
Kintamosios srovės įvadas

Įdiegimas

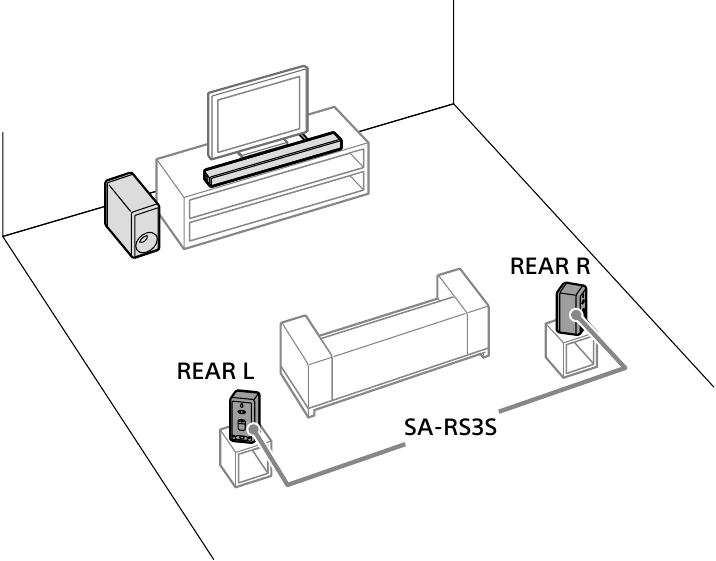

Įdiegimas ant grindų

Ši iliustracija yra įdiegimo pavyzdys, kaip naudoti garsiakalbius su suderinamu modeliu HT-A7000 ir pasirenkamu žemų dažnių garsiakalbiu.

Patikrinkite dešinįjį ir kairįjį galinius garsiakalbius naudodami etiketę, esančią jų apačioje.
"REAR R" (galinis dešinys) skirtas dešinei, "REAR L" (galinis kairys) skirtas kairei.
Įdiekite garsiakalbius už klausymo pozicijos.
Norint efektyviai mėgautis erdviniu garsu, rekomenduojami šie įdiegimai.
- Sulygiuokite garsiakalbio aukščio padėtį su ausimi.
- Pasukite garsiakalbius į klausymo poziciją.

Pastaba
Padėkite apačią (pusę, ant kurios yra etiketė) žemyn, kad įdiegtumėte garsiakalbį. Kiti įdiegimai, nei aukščiau, nepalaikomi.

Patarimas
Norėdami gauti gerą erdvinį garsą, nustatykite garsiakalbio atstumą nuo klausymo pozicijos naudodami suderinamo modelio sąrankos meniu.
Norėdami gauti daugiau informacijos, žr. naudojimo instrukcijas, pateiktas kartu su suderinamu modeliu.

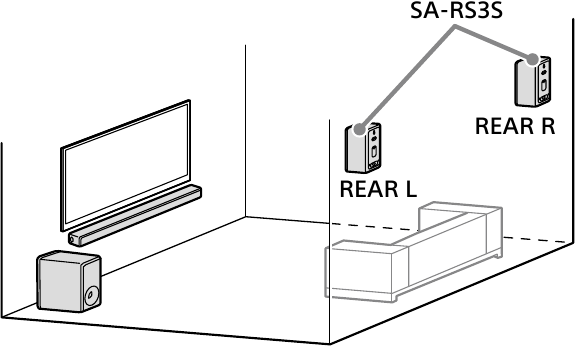

Montavimas ant sienos

Ši iliustracija yra įdiegimo pavyzdys, kaip naudoti garsiakalbius su suderinamu modeliu HT-A7000 ir pasirenkamu žemų dažnių garsiakalbiu.

Pastaba

Įdiegimą atlikite per Sony pardavėją arba licencijuotą rangovą ir skirkite ypatingą dėmesį saugumui diegimo metu.
Sony neatsako už nelaimingus atsitikimus ar žalą, atsiradusią dėl netinkamo įdiegimo, nepakankamo sienos stiprumo, netinkamo varžtų įdiegimo ar stichinės nelaimės ir pan.

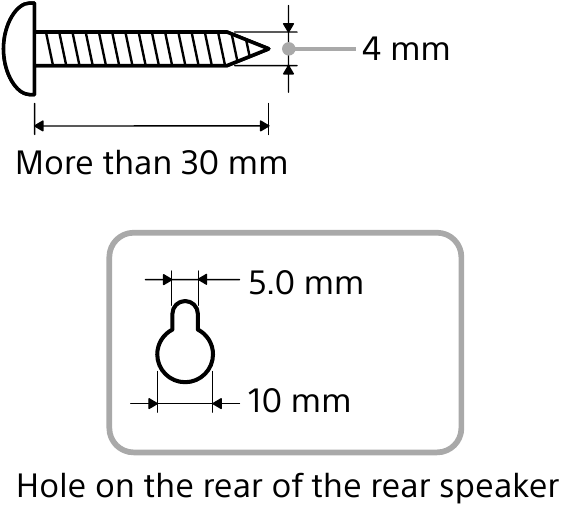

Paruoškite varžtą (nepridedamas), kuris tinka galinio garsiakalbio sienos montavimo angai.

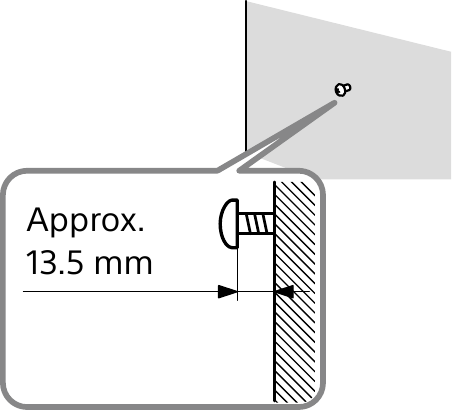

Nustatykite garsiakalbio montavimo ant sienos padėtį ir pritvirtinkite varžtą ten.

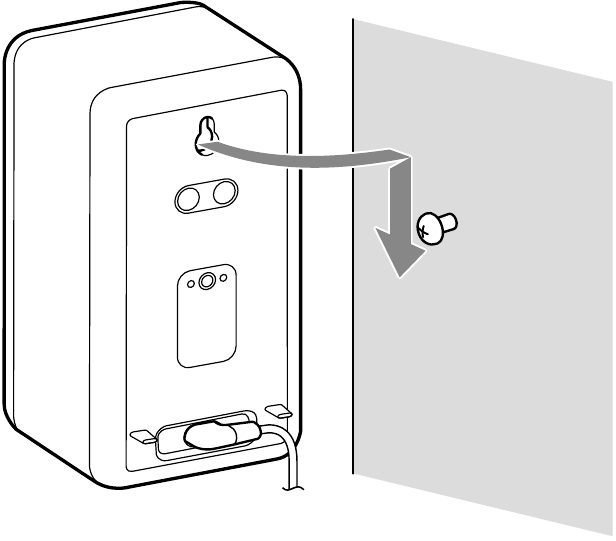

Pakabinkite sienos montavimo angą ant varžto.
Patikrinkite etiketę, esančią garsiakalbių apačioje. "REAR R" (galinis dešinys) skirtas dešinei, "REAR L" (galinis kairys) skirtas kairei.

Pastaba
Paruoškite varžtus (nepridedami), kurie tinka sienos medžiagai ir stiprumui. Kadangi gipso kartono siena yra ypač trapi, tvirtai pritvirtinkite varžtus prie sienos sijos. Montuokite garsiakalbius ant sustiprintos sienos, įsitikindami, kad dešiniojo ir kairiojo garsiakalbių aukštis yra vienodas.

Prisijungimas

Patarimas
Taip pat galite prijungti pasirenkamą žemų dažnių garsiakalbį prie suderinamo modelio tokiu būdu, kai jį taip pat įdiegiate.

Įjunkite suderinamą modelį.

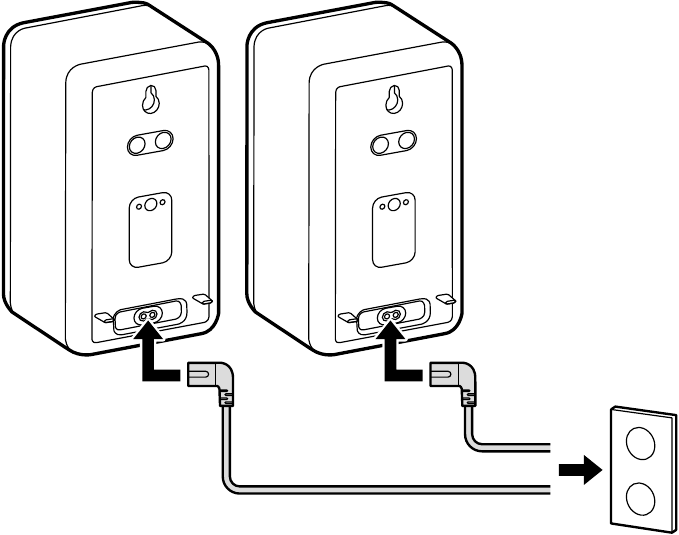

Prijunkite kintamosios srovės maitinimo laidus (maitinimo laidus) (pridedami) prie galinių garsiakalbių, o tada prijunkite laidus prie kintamosios srovės lizdų (maitinimo tinklo).

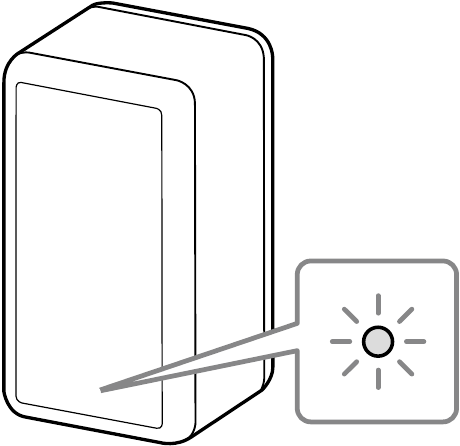

Įsitikinkite, kad garsiakalbių maitinimo indikatoriai šviečia žaliai.
Kai maitinimo indikatoriai šviečia žaliai, ryšys tarp garsiakalbių ir suderinamo modelio yra užmegztas.
Jei ryšys neužmegztas, prijunkite garsiakalbius prie suderinamo modelio rankiniu būdu. Norėdami gauti daugiau informacijos, žr. "Jei ryšys neužmezgamas automatiškai".

Jei ryšys neužmezgamas automatiškai

Jei negalite automatiškai prijungti garsiakalbių prie suderinamo modelio arba naudojate kelis suderinamus modelius ir norite nurodyti suderinamą modelį, prie kurio norite prijungti garsiakalbius, atlikite rankinį prijungimą.
Ši operacija aprašyta garsiakalbiams, naudojamiems su suderinamu modeliu HT-A7000. Atlikdami šią operaciją naudokite nuotolinio valdymo pultą, pateiktą kartu su suderinamu modeliu HT-A7000. Jei naudojate kitus suderinamus modelius, žr. naudojimo instrukcijas, pateiktas kartu su jais.

Paspauskite HOME (pagrindinis).
Televizoriaus ekrane pasirodo pagrindinis meniu.
Pasirinkite [Setup] (sąranka) - [Advanced Settings] (išplėstiniai nustatymai) pagrindiniame meniu.
Pasirinkite [Speaker Settings] (garsiakalbio nustatymai) - [Wireless Speaker Settings] (belaidžio garsiakalbio nustatymai) - [Start manual linking] (pradėti rankinį susiejimą).
Televizoriaus ekrane pasirodo ekranas [Start manual linking] (pradėti rankinį susiejimą).
Paspauskite LINK (sąsaja) ant garsiakalbio.
Garsiakalbio, ant kurio buvo paspaustas LINK (sąsaja), maitinimo indikatorius du kartus pakartotinai sumirksi žaliai.
Pasirinkite [Start] (pradėti).
Pradedamas rankinis susiejimas.
Televizoriaus ekrane pasirodo prisijungimo procesas. Norėdami atšaukti rankinį susiejimą, pasirinkite [Cancel] (atšaukti).
Kai [Rear Speaker (R)] (galinis garsiakalbis (D)) ir [Rear Speaker (L)] (galinis garsiakalbis (K)) rodo [Connected] (prijungtas), pasirinkite [Finish] (baigti).
Paspauskite .
Ryšys užmezgamas ir garsiakalbių maitinimo indikatorius šviečia žaliai.

Pastaba

Jei atliekate [Start manual linking] (pradėti rankinį susiejimą), [Link mode] (sąsajos režimas) iš [Wireless Speaker Settings] (belaidžio garsiakalbio nustatymai) automatiškai nustatomas į [Manual] (rankinis).
Tik garsiakalbiai, kuriems 6 veiksme buvo rodoma [Connected] (prijungtas), jungiasi prie suderinamo modelio. Jei garsiakalbių ryšio nepavyksta užmegzti, vėl atlikite rankinį prijungimą.

Jei belaidis perdavimas yra nestabilus

Jei naudojate kelias belaidžias sistemas, pvz., belaidį LAN (vietinį tinklą), belaidžiai signalai gali tapti nestabilūs. Tokiu atveju perdavimą galima pagerinti pakeitus šį nustatymą.
Ši operacija aprašyta garsiakalbiams, naudojamiems su suderinamu modeliu HT-A7000. Atlikdami šią operaciją naudokite nuotolinio valdymo pultą, pateiktą kartu su suderinamu modeliu HT-A7000. Jei naudojate kitus suderinamus modelius, žr. naudojimo instrukcijas, pateiktas kartu su jais.

Paspauskite HOME (pagrindinis).
Televizoriaus ekrane pasirodo pagrindinis meniu.
Pasirinkite [Setup] (sąranka) - [Advanced Settings] (išplėstiniai nustatymai) pagrindiniame meniu.
Pasirinkite [Speaker Settings] (garsiakalbio nustatymai) - [Wireless Speaker Settings] (belaidžio garsiakalbio nustatymai) - [RF Channel] (RF kanalas).
Pasirinkite norimą nustatymą.
- [On] (įjungta) (numatytasis nustatymas): Paprastai pasirinkite šį nustatymą. Sistema automatiškai pasirenka geresnį kanalą perdavimui. Stipresnis režimas belaidžiams trukdžiams.
- [Off] (išjungta): Sistema pasirenka kanalą iš riboto dažnių diapazono, kad būtų išvengta išorinių belaidžių trukdžių. Jei pasirinkus [On] (įjungta) atsiranda garso praradimas, jį galima pagerinti pasirinkus [Off] (išjungta).

Pastaba

Jei pakeisite [RF Channel] (RF kanalas) nustatymą iš [Off] (išjungta) į [On] (įjungta), gali prireikti 1 minutės, kad vėl prisijungtumėte.
Suderinamas modelis gali neatitikti šio nustatymo, atsižvelgiant į šalis / regionus, kuriuose jį perkate.

Trikčių šalinimas

Jei naudojant galinius garsiakalbius kyla sunkumų, prieš kreipdamiesi dėl remonto, pasinaudokite šiuo trikčių šalinimo vadovu, kad išspręstumėte problemą. Jei problema išlieka, kreipkitės į artimiausią Sony atstovą.
Kreipdamiesi dėl remonto, būtinai atsineškite visus galinius garsiakalbius, suderinamą modelį ir papildomą žemų dažnių garsiakalbį (nepridedamas), net jei atrodo, kad problema yra tik su vienu iš jų.
Toliau pateikti sprendimai aprašyti garsiakalbiams, naudojamiems su suderinamu modeliu HT-A7000. Jei naudojate kitus suderinamus modelius, žr. kartu su jais pateiktas naudojimo instrukcijas.

Iš galinių garsiakalbių negirdėti jokio garso.

Įsitikinkite, kad galinio garsiakalbio kintamosios srovės maitinimo laidas tinkamai prijungtas.
Jei galinio garsiakalbio maitinimo indikatorius nešviečia, pabandykite atlikti šiuos veiksmus.
- Įsitikinkite, kad galinio garsiakalbio kintamosios srovės maitinimo laidas tinkamai prijungtas.
- Paspauskite (maitinimo) mygtuką ant galinio garsiakalbio, kad įjungtumėte maitinimą.
Jei galinio garsiakalbio maitinimo indikatorius lėtai mirksi žaliai arba šviečia raudonai, pabandykite atlikti šiuos veiksmus.
- Perkelkite galinį garsiakalbį į vietą šalia suderinamo modelio, kad galinio garsiakalbio maitinimo indikatorius šviestų žaliai.
- Atlikite veiksmus, nurodytus skyriuje "Jei ryšys neužmezgamas automatiškai".
- Patikrinkite belaidžio ryšio būseną. Daugiau informacijos rasite suderinamo modelio naudojimo instrukcijose.
Jei galinio garsiakalbio maitinimo indikatorius mirksi raudonai, paspauskite (maitinimo) mygtuką ant galinio garsiakalbio, kad išjungtumėte maitinimą, ir patikrinkite, ar neužblokuotos galinio garsiakalbio ventiliacijos angos.
Paspauskite REAR (galinis) + ant suderinamo modelio nuotolinio valdymo pulto, kad padidintumėte galinių garsiakalbių garsumą.
Jei suderinamo modelio [RF Channel] (RF kanalas) nustatymą pakeisite iš [Off] (išjungta) į [On] (įjungta), garsas gali būti pradėtas leisti po 1 minutės.
Jei maitinimo indikatorius mirksi raudonai, atjunkite galinio garsiakalbio kintamosios srovės maitinimo laidą nuo kintamosios srovės lizdo ir vėl prijunkite.

Garsas trūkinėja arba girdimas triukšmas.

Jei šalia yra įrenginys, kuris generuoja elektromagnetines bangas, pavyzdžiui, naudojamas belaidis LAN arba mikrobangų krosnelė, perkelkite galinius garsiakalbius ir suderinamą modelį toliau nuo to įrenginio.
Jei tarp suderinamo modelio ir galinių garsiakalbių yra kliūtis, perkelkite arba pašalinkite ją.
Padėkite suderinamą modelį ir galinius garsiakalbius kuo arčiau vienas kito.
Perjunkite televizoriaus arba "Blu-ray" disko grotuvo tinklo ryšį iš belaidžio į laidinį.

Specifikacijos

MAITINIMO GALIA (nominali)
30 W + 30 W (esant 6 omams, 1 kHz, 1% THD)

MAITINIMO GALIA (orientacinė)
50 W (vienam kanalui esant 6 omams, 1 kHz)

Garsiakalbių sistema
2 krypčių 2 garsiakalbių sistema
Žemų dažnių atspindys

Garsiakalbis
Žemų dažnių garsiakalbis: 46 mm × 54 mm kūgio tipo
Aukštų dažnių garsiakalbis: 16 mm kupolo tipo

Maitinimo reikalavimai
Modeliai, skirti Taivanui: 120 V AC, 50 Hz / 60 Hz
Modeliai, skirti kitoms šalims / regionams: 220 V - 240 V AC, 50 Hz / 60 Hz

Energijos suvartojimas
Įjungus: 11 W
Budėjimo režimas: 1 W arba mažiau
Išjungus: 0,5 W arba mažiau

Matmenys (plotis / aukštis / gylis) (apytiksliai)
100 mm × 187 mm × 100 mm (neįskaitant išsikišusių dalių)

Masė (apytiksliai)
1,1 kg

Belaidžio siųstuvo / imtuvo skyrius

Ryšio sistema
Belaidžio garso specifikacijos versija 4.0

Dažnių juosta
5 GHz

Moduliavimo metodas
OFDM

Pridedami elementai

Modeliai, skirti Taivanui:

Galinis garsiakalbis R (1), galinis garsiakalbis L (1)
Kintamosios srovės maitinimo laidai (2)
Naudojimo instrukcijos (1)

Modeliai, skirti kitoms šalims / regionams:

Galinis garsiakalbis R (1), galinis garsiakalbis L (1)
Kintamosios srovės maitinimo laidai (4)
Naudojimo instrukcijos (1)

Svarbi informacija apie programinę įrangą

Šiame gaminyje yra programinė įranga, kuriai taikoma GNU General Public License ("GPL") arba GNU Lesser General Public License ("LGPL"). Jie nustato, kad klientai turi teisę įsigyti, modifikuoti ir platinti minėtos programinės įrangos šaltinio kodą pagal GPL arba LGPL sąlygas.

Norėdami sužinoti, kaip patvirtinti GPL, LGPL ir kitas programinės įrangos licencijas, esančias galiniuose garsiakalbiuose, žr. suderinamo modelio naudojimo instrukcijas.
Kai naudojate suderinamą modelį HT-A7000, žr. [Software License Information] (informacija apie programinės įrangos licenciją) skiltyje [Setup] (sąranka) - [Advanced Settings] (išplėstiniai nustatymai) - [System Settings] (sistemos nustatymai) pagrindiniame meniu.

Reikalaujamą pagal GPLv2 (ir kitas licencijas) atitinkamo šaltinio kodo kopiją galite rasti adresu https://oss.sony.net/Products/Linux

Šaltinio kodą, kurio reikalaujama pagal GPLv2, galite gauti fizinėje laikmenoje iš mūsų per trejus metus nuo paskutinio šio gaminio išsiuntimo, pateikdami paraišką per formą adresu https://oss.sony.net/Products/Linux
Šis pasiūlymas galioja visiems, gavusiems šią informaciją.

Atkreipkite dėmesį, kad "Sony" negali atsakyti į jokius klausimus dėl šio šaltinio kodo turinio.

Visi kiti prekių ženklai yra atitinkamų jų savininkų prekių ženklai.

Nemontuokite garsiakalbių uždaroje erdvėje, pavyzdžiui, knygų spintoje arba įmontuotoje spintelėje.

Kad sumažintumėte gaisro pavojų, neuždenkite garsiakalbių ventiliacijos angų laikraščiais, staltiesėmis, užuolaidomis ir pan.
Nelaikykite garsiakalbių šalia atviros liepsnos šaltinių (pavyzdžiui, uždegtų žvakių).

Kad sumažintumėte gaisro arba elektros smūgio pavojų, nelaikykite šių garsiakalbių šalia lašančio arba purslo vandens ir nedėkite ant garsiakalbių indų su skysčiais, pavyzdžiui, vazų.

Garsiakalbiai nėra atjungti nuo maitinimo tinklo, kol jie yra prijungti prie kintamosios srovės lizdų, net jei patys garsiakalbiai yra išjungti.

Kadangi pagrindinis kištukas naudojamas garsiakalbiams atjungti nuo maitinimo tinklo, prijunkite garsiakalbius prie lengvai pasiekiamo kintamosios srovės lizdo. Pastebėję garsiakalbių anomaliją, nedelsdami atjunkite pagrindinį kištuką nuo kintamosios srovės lizdo.

Nedėkite šio gaminio šalia medicinos prietaisų

Šiame gaminyje (įskaitant priedus) yra magnetų, kurie gali trukdyti širdies stimuliatoriams, programuojamiems šuntavimo vožtuvams, skirtiems hidrocefalijos gydymui, arba kitiems medicinos prietaisams. Nedėkite šio gaminio šalia žmonių, kurie naudoja tokius medicinos prietaisus. Prieš naudodami šį gaminį, pasitarkite su gydytoju, jei naudojate kokį nors tokį medicinos prietaisą.

Naudoti tik patalpose.

Garsiakalbiams
Firminės lentelės yra garsiakalbių apačioje.

Veikimas šalia radarų sistemos neturi būti paveiktas.
Nukreipta antena su dideliu stiprinimu turi būti naudojama tik fiksuoto taško-taško sistemoje.

Atsargumo priemonės

Apie saugumą

Jei į galinį garsiakalbį įkristų koks nors kietas daiktas ar skystis, atjunkite sistemą ir prieš tolesnį naudojimą patikrinkite ją pas kvalifikuotą personalą.
Nelipkite ant galinio garsiakalbio, nes galite nukristi ir susižeisti, arba galite sugadinti galinį garsiakalbį.

Apie maitinimo šaltinius

Prieš naudodami galinį garsiakalbį, patikrinkite, ar darbinė įtampa atitinka jūsų vietinio maitinimo tinklo įtampą. Darbinė įtampa nurodyta firminėje lentelėje galinio garsiakalbio apačioje.
Jei ilgą laiką nenaudosite galinio garsiakalbio, būtinai atjunkite jį nuo sieninio elektros lizdo (maitinimo tinklo). Norėdami atjungti kintamosios srovės maitinimo laidą (maitinimo laidą), suimkite patį kištuką; niekada netraukite už laido.
Viena kištuko mentė yra platesnė už kitą dėl saugumo ir į sieninį elektros lizdą (maitinimo tinklą) įsikiš tik vienaip. Jei negalite iki galo įkišti kištuko į lizdą, kreipkitės į pardavėją.
Kintamosios srovės maitinimo laidą (maitinimo laidą) galima pakeisti tik kvalifikuotoje remonto dirbtuvėje.

Apie šilumos kaupimąsi

Nors galinis garsiakalbis veikdamas įkaista, tai nėra gedimas. Jei nuolat naudojate šį galinį garsiakalbį dideliu garsu, galinio garsiakalbio temperatūra gale ir apačioje gerokai pakyla. Kad nenusidegintumėte, nelieskite galinio garsiakalbio.

Apie vietą

Nestatykite galinio garsiakalbio šalia šilumos šaltinių arba vietoje, kur jį veikia tiesioginiai saulės spinduliai, per didelis kiekis dulkių arba mechaninis smūgis.
Nestatykite metalinių daiktų, išskyrus televizorių, aplink galinį garsiakalbį. Belaidės funkcijos gali būti nestabilios.
Jei galinis garsiakalbis naudojamas kartu su televizoriumi, vaizdo magnetofonu arba kasetiniu magnetofonu, gali atsirasti triukšmas ir pablogėti vaizdo kokybė. Tokiu atveju pastatykite galinį garsiakalbį toliau nuo televizoriaus, vaizdo magnetofono arba kasetinio magnetofono.
Būkite atsargūs statydami galinį garsiakalbį ant paviršiaus, kuris buvo specialiai apdorotas (vašku, aliejumi, poliravimo priemone ir pan.), nes paviršius gali susitepti arba pakisti spalva.
Šio galinio garsiakalbio garsiakalbiai nėra magnetiškai ekranuoti. Nedėkite magnetinių kortelių ant galinio garsiakalbio arba šalia jo.

Jei netoliese esančiame televizoriaus ekrane pastebėjote spalvų nelygumų

Tam tikrų tipų televizoriuose gali būti pastebimi spalvų nelygumai.

Apie valymą

Valykite galinį garsiakalbį minkšta, sausa šluoste. Nenaudokite jokių abrazyvinių pagalvėlių, šveitimo miltelių ar tirpiklių, tokių kaip alkoholis ar benzinas.

Jei turite klausimų ar problemų dėl savo sistemos, kreipkitės į artimiausią "Sony" atstovą.
