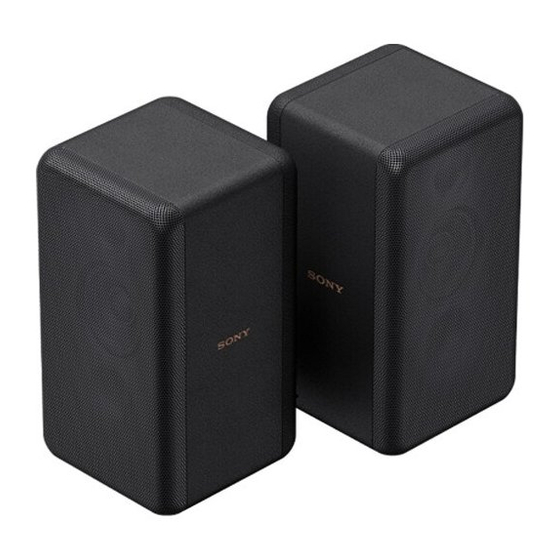

SONY SA-RS3S - Manual do Alto-falante Traseiro

Sobre modelos compatíveis para o alto-falante traseiro

O alto-falante traseiro SA-RS3S funciona apenas com o modelo especificado. Para obter informações sobre modelos compatíveis, visite o site da Sony.
Nestas Instruções de Operação, as operações são descritas para alto-falantes usados com o modelo compatível HT-A7000.

Peças e Controles

Frente

1. Indicador de energia
   • Pisca lentamente (verde): O alto-falante traseiro não está conectado a um modelo compatível.
   • Acende (verde): O alto-falante traseiro está conectado a um modelo compatível.
   • Pisca duas vezes repetidamente (verde): O alto-falante traseiro está tentando se conectar a um modelo compatível.
   • Pisca/acende (âmbar): O software está sendo atualizado.
   • Acende (vermelho): O alto-falante traseiro está no modo de espera.
   • Apaga: O alto-falante traseiro está desligado.

Observação
O brilho do indicador de energia sincroniza com as configurações de DIMMER de um modelo compatível.

Traseira

2. Orifício para montagem na parede
3. Botão (power) (energia)
4. Botão LINK
5. Orifício de montagem para o suporte de alto-falante geral
6. Entrada AC

Instalação

Instalando no Chão

A ilustração a seguir é o exemplo de instalação para usar os alto-falantes com o modelo compatível HT-A7000 e um subwoofer opcional.

1. Verifique os alto-falantes traseiros direito e esquerdo usando a etiqueta na parte inferior deles.
   "REAR R" é para a direita, "REAR L" é para a esquerda.
2. Instale os alto-falantes atrás da sua posição de audição.
   As seguintes instalações são recomendadas para desfrutar do som surround de forma eficaz.
   • Alinhe a posição da altura do alto-falante com o seu ouvido.
   • Gire os alto-falantes para a sua posição de audição.

Observação
Coloque a parte inferior (a face na qual há uma etiqueta) para baixo para instalar o alto-falante. Instalações diferentes das acima não são suportadas.

Dica
Para obter um bom som surround, defina a distância do alto-falante da sua posição de audição usando o menu de configuração de um modelo compatível.
Para obter detalhes, consulte as Instruções de Operação fornecidas com um modelo compatível.

Montando na Parede

A ilustração a seguir é o exemplo de instalação para usar os alto-falantes com o modelo compatível HT-A7000 e um subwoofer opcional.

Observação

• Peça para um revendedor Sony ou contratado licenciado fazer a instalação e preste atenção especial à segurança durante a instalação.
• A Sony não se responsabiliza por acidentes ou danos causados por instalação inadequada, resistência insuficiente da parede, instalação inadequada de parafusos ou desastre natural, etc.

1. Prepare um parafuso (não fornecido) que seja adequado para o orifício de montagem na parede na parte traseira dos alto-falantes.

2. Decida a posição de montagem na parede do alto-falante e prenda o parafuso ali.

3. Pendure o orifício de montagem na parede no parafuso.
   Verifique a etiqueta na parte inferior dos alto-falantes. "REAR R" é para a direita, "REAR L" é para a esquerda.


Observação
Prepare parafusos (não fornecidos) que sejam adequados para o material e a resistência da parede. Como uma parede de gesso cartonado é especialmente frágil, prenda os parafusos com segurança na viga da parede. Monte os alto-falantes em uma parede reforçada, certificando-se de que as alturas dos alto-falantes direito e esquerdo sejam iguais.

Conexão

Dica
Você pode conectar o subwoofer opcional com um modelo compatível da seguinte forma ao instalá-lo também.

1. Ligue um modelo compatível.
2. Conecte os cabos de alimentação AC (cabos de alimentação) (fornecidos) aos alto-falantes traseiros e, em seguida, conecte os cabos às tomadas AC (rede elétrica).

3. Certifique-se de que os indicadores de energia nos alto-falantes acendam em verde.
   Quando os indicadores de energia acendem em verde, a conexão entre os alto-falantes e um modelo compatível é estabelecida.
   Se a conexão não for estabelecida, conecte os alto-falantes a um modelo compatível manualmente. Para obter detalhes, consulte "Se a Conexão Não For Estabelecida Automaticamente".


Se a Conexão Não For Estabelecida Automaticamente

Se você não conseguir conectar os alto-falantes a um modelo compatível automaticamente ou se usar vários modelos compatíveis e quiser especificar o modelo compatível para conectar os alto-falantes, execute a conexão manual.
A operação a seguir é descrita para alto-falantes usados com o modelo compatível HT-A7000. Use o controle remoto fornecido com o modelo compatível HT-A7000 ao executar esta operação. Se você usar outros modelos compatíveis, consulte as Instruções de Operação fornecidas com eles.

1. Pressione HOME.
   O menu inicial aparece na tela da TV.
2. Selecione [Setup] (Configuração) - [Advanced Settings] (Configurações Avançadas) no menu inicial.
3. Selecione [Speaker Settings] (Configurações do Alto-falante) - [Wireless Speaker Settings] (Configurações do Alto-falante Sem Fio) - [Start manual linking] (Iniciar vinculação manual).
   A tela [Start manual linking] (Iniciar vinculação manual) aparece na tela da TV.
4. Pressione LINK no alto-falante.
   O indicador de energia do alto-falante que teve LINK pressionado pisca duas vezes repetidamente em verde.
5. Selecione [Start] (Iniciar).
   A vinculação manual é iniciada.
   O processo de conexão aparece na tela da TV. Para cancelar a vinculação manual, selecione [Cancel] (Cancelar).
6. Quando [Rear Speaker (R)] (Alto-falante Traseiro (D)) e [Rear Speaker (L)] (Alto-falante Traseiro (E)) exibirem [Connected] (Conectado), selecione [Finish] (Concluir).
7. Pressione .
   O link é estabelecido e o indicador de energia dos alto-falantes acende em verde.

Observação

• Se você executar [Start manual linking] (Iniciar vinculação manual), [Link mode] (Modo de link) de [Wireless Speaker Settings] (Configurações do Alto-falante Sem Fio) é definido como [Manual] automaticamente.
• Apenas os alto-falantes para os quais [Connected] (Conectado) foi exibido na Etapa 6 se conectam a um modelo compatível. Se a conexão dos alto-falantes não puder ser estabelecida, execute a conexão manual novamente.

Se a Transmissão Sem Fio Estiver Instável

Se você usar vários sistemas sem fio, como uma LAN sem fio, os sinais sem fio podem ficar instáveis. Nesse caso, a transmissão pode ser melhorada alterando a seguinte configuração.
A operação a seguir é descrita para alto-falantes usados com o modelo compatível HT-A7000. Use o controle remoto fornecido com o modelo compatível HT-A7000 ao executar esta operação. Se você usar outros modelos compatíveis, consulte as Instruções de Operação fornecidas com eles.

1. Pressione HOME.
   O menu inicial aparece na tela da TV.
2. Selecione [Setup] (Configuração) - [Advanced Settings] (Configurações Avançadas) no menu inicial.
3. Selecione [Speaker Settings] (Configurações do Alto-falante) - [Wireless Speaker Settings] (Configurações do Alto-falante Sem Fio) - [RF Channel] (Canal RF).
4. Selecione a configuração que deseja.
   • [On] (Ligado) (configuração padrão): Normalmente, selecione esta opção. O sistema seleciona automaticamente o melhor canal para transmissão. Modo mais forte para interferência sem fio.
   • [Off] (Desligado): O sistema seleciona um canal da banda de frequência limitada para evitar interferência sem fio externa. Se ocorrer queda de som enquanto [On] (Ligado) estiver selecionado, pode ser melhorado selecionando [Off] (Desligado).

Observação

• Se você alterar a configuração de [RF Channel] (Canal RF) de [Off] (Desligado) para [On] (Ligado), pode levar 1 minuto para reconectar.
• Um modelo compatível pode não atender a esta configuração, dependendo dos países/regiões onde você o adquire.

Resolução de problemas

Se você tiver alguma das seguintes dificuldades ao usar as caixas de som traseiras, use este guia de solução de problemas para ajudar a resolver o problema antes de solicitar reparos. Se algum problema persistir, consulte o revendedor Sony mais próximo.
Certifique-se de trazer todas as suas caixas de som traseiras, um modelo compatível e um subwoofer opcional (não fornecido), mesmo que pareça que apenas um está com problema, ao solicitar o reparo.
As soluções a seguir são descritas para caixas de som usadas com o modelo compatível HT-A7000. Se você usar outros modelos compatíveis, consulte as Instruções de operação fornecidas com eles.

Nenhum som é ouvido nas caixas de som traseiras.

• Certifique-se de que o cabo de alimentação CA (cabo de alimentação) da caixa de som traseira esteja conectado corretamente.
• Se o indicador de energia na caixa de som traseira não acender, tente o seguinte.
  • Certifique-se de que o cabo de alimentação CA (cabo de alimentação) da caixa de som traseira esteja conectado corretamente.
  • Pressione (power) (energia) da caixa de som traseira para ligar a energia.
• Se o indicador de energia na caixa de som traseira piscar lentamente em verde ou acender em vermelho, tente o seguinte.
  • Mova a caixa de som traseira para um local próximo a um modelo compatível para que o indicador de energia na caixa de som traseira acenda em verde.
  • Siga as etapas em "Se a conexão não for estabelecida automaticamente".
  • Verifique o status da conexão sem fio. Para obter detalhes, consulte as Instruções de operação fornecidas com um modelo compatível.
• Se o indicador de energia na caixa de som traseira piscar em vermelho, pressione (power) (energia) da caixa de som traseira para desligar a energia e verifique se os orifícios de ventilação da caixa de som traseira estão bloqueados ou não.
• Pressione REAR + no controle remoto de um modelo compatível para aumentar o volume das caixas de som traseiras.
• Se você alterar a configuração [RF Channel] (Canal RF) de um modelo compatível de [Off] (Desligado) para [On] (Ligado), pode levar 1 minuto para que o som seja emitido.
• Se o indicador de energia piscar em vermelho, desconecte o cabo de alimentação CA (cabo de alimentação) da caixa de som traseira da tomada CA (principal) e conecte-o novamente.

O som pula ou tem ruído.

• Se houver um dispositivo próximo que gere ondas eletromagnéticas, como uma LAN sem fio ou um forno de micro-ondas em uso, localize as caixas de som traseiras e um modelo compatível longe desse dispositivo.
• Se houver um obstáculo entre um modelo compatível e as caixas de som traseiras, mova ou remova o obstáculo.
• Localize um modelo compatível e as caixas de som traseiras o mais próximo possível.
• Alterne a conexão de rede da TV ou do reprodutor de Blu-ray Disc de sem fio para com fio.

Especificações

SAÍDA DE POTÊNCIA (nominal)
30 W + 30 W (a 6 ohms, 1 kHz, 1% THD)

SAÍDA DE POTÊNCIA (referência)
50 W (por canal a 6 ohms, 1 kHz)

Sistema de caixas de som
Sistema de caixas de som bidirecional de 2 caixas
Bass reflex

Caixa de som
Woofer: tipo cone de 46 mm × 54 mm
Tweeter: tipo domo de 16 mm

Requisitos de energia
Modelos para Taiwan: 120 V CA, 50 Hz/60 Hz
Modelos para outros países/regiões: 220 V - 240 V CA, 50 Hz/60 Hz

Consumo de energia
Ligado: 11 W
Modo de espera: 1 W ou menos
Desligado: 0,5 W ou menos

Dimensões (l/a/p) (aprox.)
100 mm × 187 mm × 100 mm (partes salientes não incluídas)

Massa (aprox.)
1,1 kg

Seção do transmissor/receptor sem fio

Sistema de comunicação
Wireless Sound Specification Version 4.0

Banda de frequência
5 GHz

Método de modulação
OFDM

Itens incluídos

Modelos para Taiwan:

• Caixa de som traseira R (1), Caixa de som traseira L (1)
• Cabos de alimentação CA (cabos de alimentação) (2)
• Instruções de operação (1)

Modelos para outros países/regiões:

• Caixa de som traseira R (1), Caixa de som traseira L (1)
• Cabos de alimentação CA (cabos de alimentação) (4)
• Instruções de operação (1)

Informações importantes sobre o software

Este produto contém software sujeito à GNU General Public License ("GPL") ou à GNU Lesser General Public License ("LGPL"). Estas estabelecem que os clientes têm o direito de adquirir, modificar e redistribuir o código-fonte do referido software de acordo com os termos da GPL ou da LGPL.

Para o método de confirmação das licenças de software GPL, LGPL e outras contidas nas caixas de som traseiras, consulte as Instruções de operação de um modelo compatível.
Ao usar o modelo compatível HT-A7000, consulte [Software License Information] (Informações sobre licença de software) em [Setup] (Configuração) - [Advanced Settings] (Configurações avançadas) - [System Settings] (Configurações do sistema) no menu inicial.

Você pode encontrar uma cópia do código-fonte relevante, conforme exigido pela GPLv2 (e outras licenças) em https://oss.sony.net/Products/Linux

Você pode obter o código-fonte conforme exigido pela GPLv2 em um meio físico de nós por um período de três anos após nosso último envio deste produto, solicitando através do formulário em https://oss.sony.net/Products/Linux
Esta oferta é válida para qualquer pessoa que receba estas informações.

Observe que a Sony não pode responder a quaisquer perguntas sobre o conteúdo deste código-fonte.

Todas as outras marcas comerciais são marcas comerciais de seus respectivos proprietários.

Não instale as caixas de som em um espaço confinado, como uma estante ou armário embutido.

Para reduzir o risco de incêndio, não cubra a abertura de ventilação das caixas de som com jornais, toalhas de mesa, cortinas, etc.
Não exponha as caixas de som a fontes de chama aberta (por exemplo, velas acesas).

Para reduzir o risco de incêndio ou choque elétrico, não exponha estas caixas de som a gotejamento ou respingos e não coloque objetos cheios de líquidos, como vasos, sobre as caixas de som.

As caixas de som não são desconectadas da rede elétrica enquanto estiverem conectadas às tomadas CA, mesmo que as próprias caixas de som tenham sido desligadas.

Como o plugue principal é usado para desconectar as caixas de som da rede elétrica, conecte as caixas de som a uma tomada CA de fácil acesso. Se você notar alguma anormalidade nas caixas de som, desconecte o plugue principal da tomada CA imediatamente.

Não coloque este produto perto de dispositivos médicos

Este produto (incluindo acessórios) possui ímã(s) que podem interferir em marca-passos, válvulas de derivação programáveis para tratamento de hidrocefalia ou outros dispositivos médicos. Não coloque este produto perto de pessoas que usam tais dispositivos médicos. Consulte seu médico antes de usar este produto se você usar algum dispositivo médico desse tipo.

Apenas para uso interno.

Para as caixas de som
As placas de identificação estão localizadas na parte inferior das caixas de som.

As operações próximas ao sistema de radar não devem ser influenciadas.
A antena direcionada com alto ganho deve ser aplicada apenas ao sistema fixo ponto a ponto.

Precauções

Sobre segurança

• Se algum objeto sólido ou líquido cair no alto-falante traseiro, desconecte o sistema e peça para que técnicos qualificados o verifiquem antes de operá-lo novamente.
• Não suba no alto-falante traseiro, pois você pode cair e se machucar, ou o alto-falante traseiro pode ser danificado.

Sobre fontes de alimentação

• Antes de operar o alto-falante traseiro, verifique se a tensão de operação é idêntica à da sua fonte de alimentação local. A tensão de operação é indicada na placa de identificação na parte inferior do alto-falante traseiro.
• Se você não for usar o alto-falante traseiro por um longo período, certifique-se de desconectá-lo da tomada (rede elétrica). Para desconectar o cabo de alimentação CA (cabo de rede), segure o próprio plugue; nunca puxe o cabo.
• Uma lâmina do plugue é mais larga que a outra por questões de segurança e só se encaixará na tomada (rede elétrica) de uma maneira. Se você não conseguir inserir o plugue completamente na tomada, entre em contato com seu revendedor.
• O cabo de alimentação CA (cabo de rede) deve ser trocado apenas em uma oficina de serviço qualificada.

Sobre o acúmulo de calor

• Embora o alto-falante traseiro aqueça durante a operação, isso não é uma falha. Se você usar este alto-falante traseiro continuamente em volume alto, a temperatura do alto-falante traseiro na parte traseira e inferior aumenta consideravelmente. Para evitar se queimar, não toque no alto-falante traseiro.

Sobre a colocação

• Não coloque o alto-falante traseiro perto de fontes de calor ou em um local sujeito à luz solar direta, poeira excessiva ou choque mecânico.
• Não coloque objetos de metal que não sejam uma TV perto do alto-falante traseiro. As funções sem fio podem ser instáveis.
• Se o alto-falante traseiro estiver sendo usado em combinação com uma TV, VCR ou tape deck, pode haver ruído e a qualidade da imagem pode ser prejudicada. Nesse caso, coloque o alto-falante traseiro longe da TV, VCR ou tape deck.
• Tenha cuidado ao colocar o alto-falante traseiro em uma superfície que foi especialmente tratada (com cera, óleo, polimento, etc.), pois pode ocorrer manchas ou descoloração da superfície.
• Os alto-falantes deste alto-falante traseiro não são do tipo magneticamente blindado. Não coloque cartões magnéticos no alto-falante traseiro ou perto dele.

Se você encontrar irregularidades de cor em uma tela de TV próxima

Irregularidades de cor podem ser observadas em certos tipos de aparelhos de TV.

Sobre a limpeza

Limpe o alto-falante traseiro com um pano macio e seco. Não use nenhum tipo de almofada abrasiva, pó de limpeza ou solvente, como álcool ou benzina.

Se você tiver alguma dúvida ou problema em relação ao seu sistema, consulte o revendedor Sony mais próximo.

©2021 Sony Corporation Impresso na Malásia
