Motorola T62-manual

Pakkeinnhold

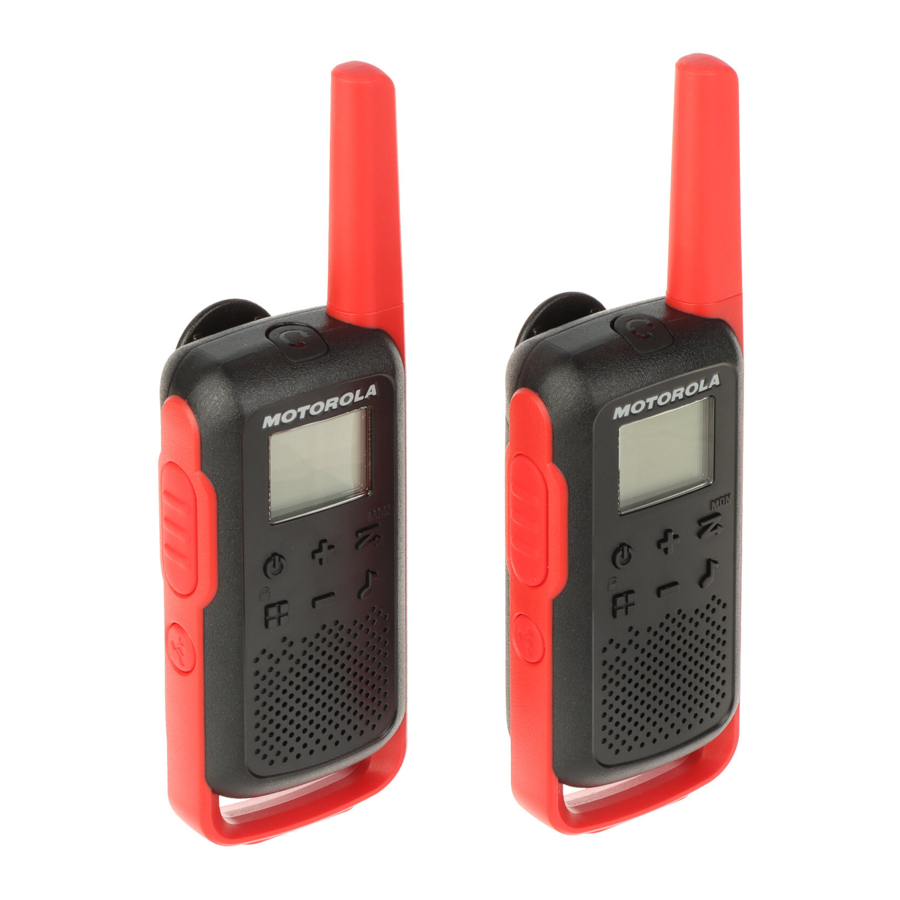

Pakkeinnhold	T62 Twin
Radio	2
Belteklips	2
Batteri	2
Strømforsyning	1
Klistremerkeark	16
Brukerhåndbok	1
Sikkerhetshåndbok	1
Garantikort	1

Personlige klistremerker:
Klistremerker følger med for å tilpasse og holde oversikt over radioene. Bruk permanent tusj for de blanke klistremerkene.

Frekvenstabell

Kanal	Frekvens (MHz)	Kanal	Frekvens (MHz)	Kanal	Frekvens (MHz)
1	409.75000	8	409.83750	15	409.92500
2	409.76250	9	409.85000	16	409.93750
3	409.77500	10	409.86250	17	409.95000
4	409.78750	11	409.87500	18	409.96250
5	409.80000	12	409.88750	19	409.97500
6	409.81250	13	409.90000	20	409.98750
7	409.82500	14	409.91250

Funksjoner og spesifikasjoner

• 20 analoge kanaler
• 121 subkoder (38 CTCSS-koder og 83 DCS-koder)
• iVOX/VOX
• 20 valgbare varsler for ringetone
• Bakgrunnsbelyst LCD-skjerm
• Roger-tone
• Micro USB-kontakt for lading
• Batterinivåmåler
• Kanalovervåking
• Kanalskanning
• Dobbel kanalovervåking
• Tastelås
• Automatisk støyreduksjonskontroll
• Automatisk gjentakelse (rulling)
• Varsel om lavt batterinivå
• Tastetone (på/av)
• Strømkilde: NiMH-batteripakke/3 x AA alkaliske batterier
• Batterilevetid: Opptil 16 timer (Typisk batterilevetid, 5/5/90-profil. Faktiske observerte kjøretider kan variere)
  Merk: Rekkevidden kan variere avhengig av miljømessige og/eller topografiske forhold.

Radioens kontrollknapper og display

1. Kanal [1–20]
2. Ringetone [Av, 1–20]
3. Roger-tone [På/Av]
4. Dobbel kanalovervåking
5. Tastetone [På/Av]
6. Enkel paring
7. Høyttalervolum [0–7]
8. Batteriindikator [3 batterinivåer]

9. Status [Sender]
10. Status [Mottar]
11. Skanningsindikator
12. Tastelås
13. iVOX [Av, L1, L2, L3] VOX [Av, L1, L2, L3]
14. Subkode [0–121]

Installere batteriene

Hver radio kan enten bruke en NiMH-oppladbar batteripakke eller tre enheter AA alkaliske batterier, og piper når batteriene er lave.

1. Sørg for at radioen er slått av.
2. For å fjerne batteriromsdøren, trykk på tappen nederst på batteriromsdøren.
3. For NiMH-batteripakke, sett inn batteripakken med og -tegnene vendt mot deg. Vær oppmerksom på polariteten. For AA alkaliske batterier, sett inn batteriene. Vær oppmerksom på polariteten.
4. Lukk batteriromsdøren.
   Varsel om lavt batterinivå: Når batteriet er lavt, gir radioen et lydvarsel med jevne mellomrom og etter hver PTT-overføring.

Vedlikehold av batterikapasitet

1. Lad NiMH-batteriene hver tredje måned når de ikke er i bruk.
2. For lagringsformål, fjern batteriet fra radioen.
3. Oppbevar NiMH-batteriene i en temperatur mellom -20 °C til 35 °C og i lav luftfuktighet. Unngå fuktige forhold og etsende materialer.

Bruke Micro-USB-laderen
Micro-USB-laderen lar deg lade NiMH-batteripakken.

1. Slå av radioen før du begynner å lade.
2. Koble micro-USB-kabelen til micro-USB-ladeporten på radioen.

3. Koble USB-laderen til et nærliggende og lett tilgjengelig stikkontakt.
4. Et tomt batteri vil være fulladet på 8 timer.
5. Batterimålerlinjen vil rulle når batteriet lades.
   Merk: Når du flytter mellom varme og kalde temperaturer, må du ikke lade NiMH-batteripakken før temperaturen har tilpasset seg (vanligvis ca. 20 minutter). For optimal batterilevetid, fjern radioen fra laderen innen 16 timer. Ikke oppbevar radioen mens den er koblet til laderen.

Slå radioen på og av

Trykk og hold inne strømknappen for å slå radioen på eller av.

1. I på-posisjon piper radioen og viser kort alle funksjonsikoner som er tilgjengelige på radioen.
2. Displayet viser deretter gjeldende kanal, kode og alle funksjoner som er aktivert.

Stille inn volumet

Fra Standby-modus, trykk på enten eller for å vise gjeldende verdi. Trykk på eller igjen for å justere voluminnstillingen.

1. Trykk på for å øke høyttalervolumet.
2. Trykk på for å redusere høyttalervolumet.

Ikke hold radioen nær øret. Hvis volumet er satt til et ubehagelig nivå, kan det skade øret ditt. Juster til '0' for å dempe høyttaleren.

Snakke og lytte

Alle radioer i gruppen din må være stilt inn på samme kanal og subkode for å kommunisere.

1. Hold radioen 2–3 cm fra munnen.
2. Trykk og hold inne PTT-knappen mens du snakker. Overføringsikonet vises på displayet.
3. Slipp PTT-knappen. Du kan nå motta innkommende anrop. Når du gjør det, vises Receive Rx-ikonet på displayet.

For maksimal klarhet, hold radioen 2 til 3 cm unna og unngå å dekke mikrofonen mens du snakker.

Snakke rekkevidde
Radioen din er designet for å maksimere ytelsen og forbedre overføringsrekkevidden. Sørg for at radioene er minst 1,5 meter fra hverandre når de er i bruk.

Overvåkingsknapp
Trykk og hold Scan/Monitor i 3 sekunder for å gå inn i Overvåkingsmodus og lytte etter svake signaler på den gjeldende kanalen. Du kan også lytte til volumnivået på radioen når du ikke mottar. Dette lar deg justere volumet, om nødvendig.

Trykk-for-å-snakke
Tidsavbruddstimer For å forhindre utilsiktede overføringer og spare batterilevetid, sender radioen ut en kontinuerlig advarselstone og slutter å overføre hvis du trykker på PTT-knappen i 60 sekunder kontinuerlig.

Menyalternativer

Velge kanal

Kanalen er frekvensen radioen bruker til å overføre.

1. Trykk på Menu/Lock til kanalnummeret begynner å blinke.
2. Trykk på eller for å endre kanal. Langt trykk på disse tastene lar deg rulle raskt gjennom kanalene for å bla gjennom kodene.
3. Trykk på PTT-knappen for å avslutte menyen eller Menu/Lock for å fortsette oppsettet.

Merk: Radioen din har åtte kanaler som standard. I land der 16 kanaler er tillatt, kan du aktivere kanalene 9 til 16 med følgende trinn:

1. Trykk på Menu/Lock til kanalnummeret begynner å blinke.

2. Trykk og hold nede og samtidig i 3 sekunder
   til du hører et pip og "16 CH" vises kort.

Velge subkode

Subkoder hjelper til med å minimere forstyrrelser ved å blokkere overføringer fra ukjente kilder. Radioen din har 121 subkoder.

Slik stiller du inn koden for en kanal:

1. Trykk på Menu/Lock til koden begynner å blinke.
2. Trykk på eller for å velge koden. Du kan holde knappen nede for å øke hastigheten på rullingen gjennom kodene.
3. Trykk på PTT-knappen for å avslutte menyen eller Menu/Lock for å fortsette oppsettet.

Stille inn og overføre ringetoner
Radioen din kan overføre forskjellige ringetoner til andre radioer i gruppen din, slik at du kan varsle dem om at du vil snakke. Radioen din har 20 ringetoner du kan velge mellom.

Slik stiller du inn en ringetone:

1. Trykk på Menu/Lock til ringetonen ikonet vises.
   Den gjeldende innstillingen for ringetone vil blinke.
2. Trykk på eller for å endre og lytte til ringetonen.
3. Trykk på PTT-knappen for å avslutte menyen eller Menu/Lock for å fortsette oppsettet.

For å overføre ringetonen din til andre radioer, sett opp samme kanal og subkode på radioen din og trykk på Ringetone.

Enkel sammenkobling

Funksjonen for enkel sammenkobling gjør at en gruppe radiobrukere raskt og samtidig kan programmere alle radioene sine til de samme kanal- og subkodeinnstillingene. Hvilken som helst radio i gruppen kan utpekes som «lederens radio» og få sine kanal- og subkodeinnstillinger overført til og kopiert av alle de andre radioene i gruppen (medlemmers radioer).

1. Velg hvilken som helst av radioene som «lederens radio». På denne radioen programmerer du kanal og subkode til de ønskede innstillingene. (Se avsnittene «Velge kanal» og «Velge subkode» i denne brukerhåndboken)
2. For å kopiere kanal- og subkodekombinasjonen til alle de andre «medlemmers radioer», trykk og hold inne -knappen på medlemmenes radioer til du hører et pip. Slipp knappen etter pipet, og vent på overføringen fra lederens radio.
   Merknad:

• Du vil se -ikonet blinke på skjermen. Dette bekrefter at radioen er i modus for enkel sammenkobling og venter på å motta kanal- og subkodeinnstillingene fra lederens radio. Alle medlemmers radioer vil forbli i denne modusen i 3 minutter.
• En gruppe med mange radioer bør få alle brukere til å ta dette trinnet samtidig, slik at alle radioene kan programmeres i ett jafs.

3. På lederens radio trykker og holder du inne -knappen til du hører et dobbelt pip.
   Merknad:
   • Ved det doble pipet vil denne radioens kanal- og subkodeinnstillinger overføres, som vil bli mottatt og kopiert av alle de andre (medlemmers) radioer.
   • Lederens radio må foreta denne overføringen når alle medlemmers radioer fortsatt er i modus for enkel sammenkobling, ellers vil ikke overføringen bli plukket opp.
   • På lederens radio må brukeren huske å ikke slippe knappen ved det første (enkelte) pipet, ellers vil denne radioen bli en annen medlemsradio. Hvis det skjer, kan du trykke på PTT for å avslutte og prøve trinnene beskrevet i nr. 3 igjen.

Intern stemmeaktivert overføring/stemmeaktivert overføring ( /)
Overføring startes ved å snakke inn i mikrofonen på radioen/lydtilbehøret i stedet for å trykke på PTT-knappen.
L3 = Høy følsomhet for stille omgivelser
L2 = Middels følsomhet for de fleste omgivelser
L1 = Lav følsomhet for støyende omgivelser

1. Trykk på Menu/Lock til -ikonet vises på skjermen. Når lydtilbehør er tilkoblet, vil -ikonet vises. Den gjeldende innstillingen (Av, L1–L3) vil blinke.

2. Trykk på eller for å velge følsomhetsnivå.
3. Trykk på PTT-knappen for å avslutte menyen eller Menu/Lock for å fortsette konfigureringen.
   Merknad: Ved bruk av iVOX/VOX vil det være en kort forsinkelse.

Dual Channel Monitor

Gjør det mulig å skanne gjeldende kanal og en annen kanal vekselvis.

Slik stiller du inn en annen kanal og starter Dual Channel Monitor:

1. Trykk på Menu/Lock til Dual Channel Monitor -ikonet vises. Dual Channel Monitor-ikonet vil blinke.
2. Trykk på eller for å velge kanal, og trykk deretter på Menu.
3. Trykk på eller for å velge subkode.
4. Trykk på PTT-knappen, eller vent til tidsavbruddet for å aktivere Dual Channel Monitor. Skjermen vil veksle mellom hjemmekanalen og Dual Channel Monitor-kanalen.
5. For å avslutte Dual Channel Monitor, trykk på Menu/Lock.

Merknad: Hvis du stiller inn samme kanal og subkode som gjeldende kanal, vil ikke Dual Channel Monitor fungere.

Tastaturtoner

Du kan aktivere eller deaktivere tastaturtonene. Du vil høre tastetonen hver gang en knapp trykkes.

1. Trykk på Menu/Lock til Keypad Tone -ikonet vises. Den gjeldende innstillingen på/av vil blinke.

2. Trykk enten på eller for å slå på/av.
3. Trykk på PTT-knappen for å bekrefte eller Menu/Lock for å fortsette konfigureringen.

Roger Tone
Du kan stille inn radioen din til å overføre en unik tone når du er ferdig med å overføre. Det er som å si «Roger» eller «Over» for å la andre få vite at du er ferdig med å snakke.

1. Trykk på Menu/Lock til Roger Tone -ikonet vises. Den gjeldende innstillingen på/av blinker.
2. Trykk på eller for å slå på eller av.
3. Trykk på PTT-knappen for å stille inn eller Menu/Lock for å fortsette konfigureringen.

Tastaturlås
For å unngå utilsiktet endring av radioinnstillingene:

1. Trykk og hold inne Menu/Lock til Key Lock Indicator -ikonet vises.
2. Du kan slå radioen av og på, justere volumet, motta, overføre, sende en ringetone, sende nødvarsel og overvåke kanaler når du er i låsemodus. Alle andre funksjoner forblir låst.

3. Trykk på Menu/Lock og hold til Key Lock Indicator ikke lenger vises for å låse opp radioen.

Skanning

Bruk skannefunksjonen til å gjøre følgende:

• Søk i alle kanaler etter overføringer fra ukjente parter.
• Finn noen i gruppen din som ved et uhell har byttet kanal eller
• For raskt å finne ubrukte kanaler for egen bruk.

Det er en prioritetsfunksjon og to skannemoduser (grunnleggende og avansert) for å gjøre søket ditt mer effektivt.

• Modusen "Basic Scan" (grunnleggende skanning) bruker kanal- og kodekombinasjonene for hver av kanalene slik du har stilt dem inn (eller med standardkodeverdien 1).
• Modusen "Advance Scan" (avansert skanning) vil skanne alle kanaler for alle koder; oppdage enhver kode som er i bruk og bruke den kodeverdien midlertidig for den kanalen.
• Prioritet gis til "Home Channel" (hjemmekanalen) (dvs. kanalen og subkoden radioen din er innstilt på når du starter skanningen). Dette betyr at den første kanalen (og kodeinnstillingene) skannes oftere enn de andre sju kanalene, og radioen din vil reagere raskt på all aktivitet som skjer på hjemmekanalen som en prioritet.

Slik starter du grunnleggende skanning:

1. Trykk kort på Scan/Monitor (skanne/overvåke)-knappen. Skanneikonet vises i displayet og radioen vil begynne å bla gjennom kanal- og kodekombinasjonene.
2. Når radioen oppdager kanalaktiviteter som samsvarer med kanal- og subkodekombinasjonen, vil radioen slutte å bla og du kan høre overføringen.
3. Trykk på PTT-knappen innen 5 sekunder etter slutten av overføringen for å svare og snakke med personen som overfører.
4. Radioen vil gjenoppta rulling gjennom kanalene 5 sekunder etter slutten av mottatt aktivitet.
5. Trykk kort på Scan/Monitor (skanne/overvåke)-knappen for å stoppe skanningen.

Slik starter du avansert skanning:

1. Still hjemmekanalens subkode til "zero" (null) eller av.
2. Trykk kort på Scan/Monitor (skanne/overvåke)-knappen. Skanneikonet vises i displayet og radioen vil begynne å bla gjennom kanalene. Ingen subkoder vil filtrere det som høres.
3. Når radioen oppdager kanalaktiviteter med en hvilken som helst kode (eller ingen kode), slutter den å bla, og du kan høre overføringen. Enhver subkode som kan brukes av andre parter, vil bli oppdaget og vist.
4. For å svare og snakke med personen som overfører, trykk på PTT-knappen innen 5 sekunder etter slutten av overføringen.
5. Radioen vil gjenoppta rulling gjennom kanalene 5 sekunder etter slutten av mottatt aktivitet.
6. Trykk kort på Scan/Monitor (skanne/overvåke)-knappen for å stoppe skanningen.

Merk:

1. Overføringen vil være på "Home Channel" (hjemmekanalen) hvis du trykker på PTT-knappen mens radioen ruller gjennom inaktive kanaler. Du kan trykke på Scan/Monitor (skanne/overvåke)-knappen for å stoppe skanningen når som helst.
2. Du kan umiddelbart gjenoppta skanningen ved å trykke kort på eller hvis radioen stopper på en uønsket overføring.
3. Du kan midlertidig fjerne den kanalen fra skannelisten ved å trykke og holde inne eller i 3 sekunder hvis radioen stopper gjentatte ganger på en uønsket overføring. Du kan fjerne mer enn én kanal på denne måten.
4. Slå radioen av og deretter på igjen, eller avslutt og gå inn i skannemodusen på nytt ved å trykke på Scan/Monitor (skanne/overvåke) for å gjenopprette og fjerne kanal(er) til skannelisten.
5. Du kan ikke fjerne "Home Channel" (hjemmekanalen) fra skannelisten.
6. I Advanced Scan (avansert skanning) vil den oppdagede koden bare bli brukt for én overføring. Du må notere deg den koden, avslutte skanningen og angi den oppdagede koden på den kanalen for å bruke den permanent.

MERK!
Før du bruker dette produktet, må du lese veiledningen om RF-energieksponering og produktsikkerhet som følger med radioen, som inneholder instruksjoner for sikker bruk og RF-energibevissthet og -kontroll for samsvar med gjeldende standarder og forskrifter.
