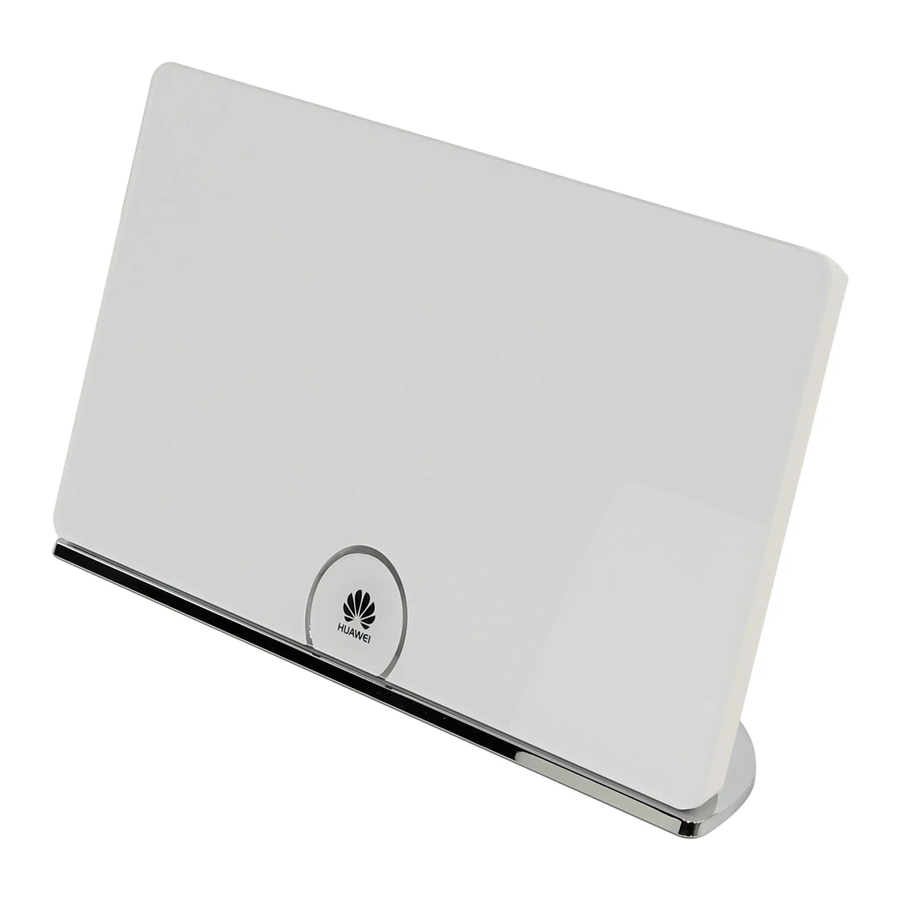

Huawei WS880 - Краткое руководство по беспроводному маршрутизатору 802.11ac

Получение дополнительной информации

Благодарим вас за приобретение беспроводного маршрутизатора WS880 802.11ac (далее WS880).

Это краткое руководство покажет вам, как подключить WS880 к сети и получить доступ к Интернету. Рисунки в этом руководстве приведены только для справки. Внешний вид и отображаемые функции могут незначительно отличаться в зависимости от фактической версии продукта.

Пожалуйста, посетите www.huaweidevice.com/worldwide/support/hotline для получения последних обновлений горячей линии и адреса электронной почты в вашей стране или регионе.

Упаковочный лист:
1 x WS880, 1 x адаптер питания, 1 x сетевой кабель, 1 x Краткое руководство и 1 x Гарантийный талон.

Подключение кабелей

Подключите ваши устройства в последовательности, указанной на следующем рисунке.

При первой настройке WS880 используйте сетевой кабель для подключения WS880 к компьютеру.

Включение питания

После подключения всех кабелей подключите адаптер питания к настенной розетке, чтобы включить WS880. После включения WS880 загорается индикатор WS880.

В следующей таблице перечислены состояния индикаторов при правильной работе WS880. Если индикаторы работают не так, как ожидалось, убедитесь, что все подключено правильно.

Индикатор	Ожидаемое состояние
	Запуск	Работа
USB	Постоянно выключен	Постоянно выключен (USB-устройство не подключено к USB-порту) Постоянно включен (USB-устройство подключено к USB-порту)
LAN	Постоянно включен	Постоянно выключен (LAN-порт не подключен к компьютеру) Постоянно включен (любой из портов LAN1 - LAN4 подключен к компьютеру)
INTERNET	Постоянно включен	Постоянно выключен (WAN-порт не подключен к сети) Постоянно включен (WAN-порт подключен к сети) Мигает (WAN-интерфейс подключается к сети)
WLAN	Постоянно включен	Постоянно выключен (WLAN включен) Постоянно включен (WLAN выключен) Нажмите кнопку WLAN (более 3 секунд), чтобы включить/выключить WLAN.
WPS	Постоянно выключен	Постоянно выключен (WPS выключен) Мигает (WPS включен) Нажмите кнопку WPS (менее 3 секунд), чтобы начать согласование WPS.
	Постоянно включен	Постоянно выключен (WS880 выключен) Постоянно включен (WS880 включен)

После того, как адаптер питания WS880 подключен к настенной розетке:

• Коснитесь значка , чтобы выключить или включить все индикаторы.
• Коснитесь и удерживайте значок более 2 секунд, чтобы выключить или включить WS880.

Настройка IP-адреса компьютера

В следующем примере используется Windows 7, чтобы описать, как установить IP-адрес компьютера:

1. Выберите Пуск > Панель управления > Сеть и Интернет > Центр управления сетями и общим доступом.


2. Выберите Изменение параметров адаптера. Щелкните правой кнопкой мыши Подключение по локальной сети и выберите Свойства.


3. Дважды щелкните Internet Protocol Version 4 (TCP/IPv4).


4. Выберите Получить IP-адрес автоматически и Получить адрес DNS-сервера автоматически. Нажмите OK (ОК).


Быстрая настройка

1. Откройте браузер. В адресной строке введите http://mediarouter.home. Нажмите Enter (Ввод). Введите имя пользователя для входа (по умолчанию admin) и пароль (по умолчанию admin). Нажмите Login (Войти).
2. На вкладке Home (Главная) нажмите Connect to The Internet (Подключиться к Интернету). Затем выберите тип сетевого подключения и установите сетевые параметры на основе сети, предоставленной вашим интернет-провайдером.
   Вы можете выбрать Connect automatically (Подключаться автоматически), WS880 автоматически выберет тип сетевого подключения.
3. На вкладке Home (Главная) нажмите Connect to Internet by WLAN (Подключиться к Интернету по WLAN), установите параметры WLAN, нажмите Save (Сохранить), чтобы завершить настройку.
   Чтобы защититься от несанкционированного доступа, измените имя пользователя и пароль после первого входа в систему.

Настройка беспроводного соединения

В следующем примере используется Windows 7, чтобы описать, как настроить беспроводное соединение:

Чтобы получить SSID и ключ по умолчанию, проверьте этикетку на задней панели. Чтобы лучше защитить свою WLAN, своевременно измените SSID и ключ.

1. Выберите Пуск > Панель управления > Сеть и Интернет > Центр управления сетями и общим доступом > Изменение параметров адаптера. Щелкните правой кнопкой мыши Беспроводное сетевое соединение и выберите Подключить / Отключить.


2. В списке беспроводных сетей выберите WLAN, предоставляемую WS880.
   Нажмите Connect (Подключить).


3. В появившемся диалоговом окне введите ключ WLAN и нажмите OK (ОК).


4. В списке беспроводных сетей проверьте состояние подключения WLAN. Если статус Подключено, компьютер подключен к WS880 по беспроводной сети.


• После изменения SSID и ключа ваш компьютер должен использовать новые для установления беспроводного соединения с WS880.
• По умолчанию WLAN включена. Когда вы ее не используете, вы можете нажать кнопку WPS/ WLAN (более 3 секунд), чтобы выключить/включить WLAN.

Сканирование QR-кода

Чтобы использовать эту функцию, на вашем телефоне или планшете должен быть установлен сканер QR-кода.

Вы можете использовать свой телефон или планшет для управления и настройки WS880. Для этого:

Используйте сканер QR-кода на своем телефоне или планшете на базе Android, чтобы отсканировать QR-код на карте security token (защитного токена), которая выдвигается из верхней части WS880. Введите RuMate в поле поиска, чтобы загрузить программное обеспечение Huawei RuMate. После установки Huawei RuMate ваш телефон или планшет готов к управлению и настройке WS880.

Если на вашем телефоне или планшете установлена iOS или Windows Mobile, загрузите Huawei RuMate из App Store или Windows Phone Store.
