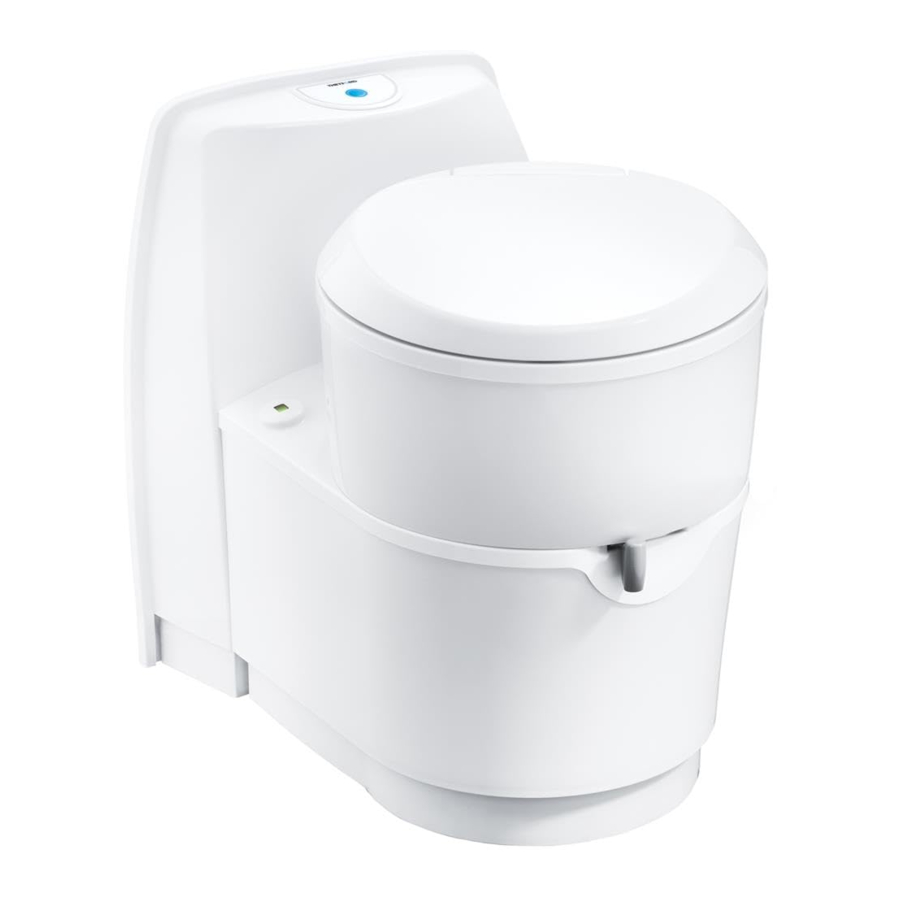

Thetford C220 Series, C223-S, C222-SWE, C223-CS, C224-CW qo'llanmasi

Belgilar

Belgilarning izohi:

	Ogohlantirish. Shikastlanish va/yoki zarar yetkazish xavfi
	Diqqat. Muhim ma'lumot
	Eslatma. Qo'shimcha ma'lumot

O'rnatishdan oldin

Qutining ichidagini tekshiring:

• C222-SWE, C223-S, C223-CS yoki C224-CW hojatxonasi
• 4 zanglamaydigan po'lat vint
• Devor qavsi, vintlar bilan birga (faqat C223-CS uchun)
• Oqim cheklovchisi
• Shablon
• Foydalanuvchi qo'llanmasi
• O'rnatish qo'llanmasi

Kerakli asboblarni tayyorlang:

• 3 va 8 mm burg'ulash uchlari bilan burg'ulash

C222-SWE uchun ixtiyoriy:

• Suv bakini yuvish
• Devor qavsi (vintlar bilan birga)
• Elektr arra
• Philips tornavida №2
• Biz
• Himoya lenta
• Ruletka
• Daraja
• Marker/qalam
• Butil mastikasi
• Ikki tomonlama lenta

Agar qutida biror narsa yetishmasa, diler bilan bog'laning

Ushbu hojatxonani o'rnatish uchun xizmat ko'rsatish eshigi kerak. C222-SWE va C224-CW ni o'rnatish uchun suv to'ldirish eshigi ham kerak. Qo'shimcha ko'rsatmalar uchun C220 shabloniga va D3 xizmat ko'rsatish eshigiga qarang.

Joylashuv va o'rnatish

C223-S

• Asosiy hammom o'lchamlari:

• Boshqa o'lchamlar:

• Kosa aylanishi va pol-devor burchagi:

• D1 shablonini transport vositasining ichki devoriga joylashtiring, shablonning pastki qismini mos yozuvlar sifatida ishlating.
• A shablonini (xizmat ko'rsatish eshigi uchun) gorizontal yoki vertikal holatda joylashtiring, shablonda bilan belgilangan o'ng mos yozuvlar teshiklaridan foydalaning.
• Xizmat ko'rsatish eshigi transport vositasining tashqi devoriga mos kelishini tekshiring.
• Devordagi ikkita mos yozuvlar teshigini burg'ulang.
• Xizmat ko'rsatish eshigini eshik ko'rsatmalariga muvofiq o'rnating.
• Ichki devorni yarating.
• D1 shablonini ichki devorga joylashtiring, shablonning pastki qismini mos yozuvlar sifatida ishlating.
• Devordagi bilan belgilangan 3 ta teshikni bigiz bilan belgilang.
• Devordagi teshiklarni burg'ulang.
• D2 shablonidan foydalanib, ichki devordagi kesmani arralang.
• Hojatxonani to'rtta vint bilan polga o'rnating.


Kerakli moment: kontrplak pol uchun 1,2 ± 0,3 Nm.
Vintlar Thetford tomonidan taqdim etiladi. Agar ular ishlatilmasa, zanglamaydigan po'latdan yasalgan vintlardan foydalaning.
Agar pol boshqa materialdan tayyorlangan bo'lsa, moment farq qilishi mumkin.

• Hojatxonani uchta vint bilan ichki devorga ulang.


Kerakli moment: 0,9 Nm.
Zanglamaydigan po'latdan yasalgan vintlardan foydalaning.

• Suv shlangini transport vositasining markaziy suv bakiga ulang.

Diametr	Ichki: 10mm Tashqi: 16mm
Uzunlik va joylashuv	hojatxonadagi oxirgi mahkamlangan nuqtadan 105 mm
Hojatxona kirish qismidagi masofaviy nasos uchun kerakli bosim	Min. 0,35 bar 4,2 l/min da Maks. 070 bar 7,1 l/min da
Shlangdagi maksimal ruxsat etilgan bosim	Yevropa: 4 bar AUS/Xitoy/AQSh: 8 bar

Suv shlangini yo'naltirgandan so'ng, chiqindi bakini hojatxonadan hali ham olib tashlash mumkinligiga ishonch hosil qiling.

To'g'ri yuvishni ta'minlash uchun hojatxona kirish qismidagi masofaviy nasos uchun kerakli bosimni qondiring. Agar bosim juda yuqori bo'lsa, oqim cheklovchini o'rnating.

• Boshqaruv paneli uchun zarur bo'lgan bo'sh joyni tekshirish uchun F1 shablonidan foydalaning.
• F2 shablonidan foydalanib, boshqaruv paneli uchun kesmani arralang.
• Boshqaruv panelini kerakli joyga o'rnating.

Agar boshqaruv paneli va devor o'rtasida suv o'tkazmaydigan ulanish kafolatlanmasa, boshqaruv panelini dushxonaga o'rnatmang.

Maksimal kabel uzunliklarini ham o'z ichiga olgan boshqaruv paneli haqida ko'proq ma'lumot olish uchun Elektrni ulash (C223-S / C223-CS) ga qarang.

C223-SWE

• Asosiy hammom o'lchamlari:

• Boshqa o'lchamlar:

• Kosa aylanishi va pol-devor burchagi:

• D1 andozasini transport vositasining ichki devoriga qo'ying, andozaning pastki qismini mos yozuvlar sifatida ishlating.
• Xizmat ko'rsatish eshigi uchun A andozasini (service door) gorizontal yoki vertikal holatda joylashtiring, andozada bilan belgilangan o'ng mos yozuvlar teshiklaridan foydalaning
• Xizmat ko'rsatish eshigi (service door) transport vositasining tashqi devoriga mos kelishini tekshiring.
• Devorda ikkita mos yozuvlar teshigini burg'ilang.
• Eshik yo'riqnomasiga muvofiq xizmat ko'rsatish eshigini (service door) o'rnating.
• Ichki devorni yarating.
• D1 andozasini ichki devorga qo'ying, andozaning pastki qismini mos yozuvlar sifatida ishlating.
• bilan belgilangan 3 ta teshikni devorda bigiz bilan belgilang.
• Devordagi teshiklarni burg'ilang.
• D2 andozasidan foydalanib, ichki devordagi kesmani arralang.
• Xizmat ko'rsatish eshigi (service door) uchun devor kesmalarini yarating.
• Xizmat ko'rsatish eshigini (service door) o'rnating.
• Qo'shimcha ko'rsatmalar uchun eshikni o'rnatish yo'riqnomasiga qarang.
• Agar kerak bo'lsa, dush idishini o'rnating:

• Agar kerak bo'lsa, passiv tashqi ventilyatsiyani o'rnating.


Tashqi diametrli truba: 16mm
Truba uzunligi: 600mm.

• Hojatxonani to'rtta vint bilan polga mahkamlang.


Talab qilinadigan moment: kontrplak pol uchun 1.2 ± 0.3Nm.
Vintlar Thetford tomonidan taqdim etiladi. Agar ular ishlatilmasa, zanglamaydigan po'lat vintlardan foydalaning.
Agar pol boshqa materialdan tayyorlangan bo'lsa, moment farq qilishi mumkin.

• Hojatxonani uchta vint bilan ichki devorga ulang.


Talab qilinadigan moment: 0.9Nm
Zanglamaydigan po'lat vintlardan foydalaning.

• Andozaga muvofiq suv to'ldirish eshigi uchun kesmani yarating.
• O'rnatish moslamasini berilgan balandlikka o'rnating.

• Chayish suvi idishini o'rnatish moslamasiga qo'ying.
• Chayish suvi idishini to'rtta vint bilan devorga mahkamlang.


Chayish suvi idishi hojatxonadan maksimal 700 mm masofada joylashtirilishi mumkin.
Chayish suvi idishining tepasida joylashgan nasos va pastki qismida joylashgan drenaj trubasi xizmat ko'rsatish maqsadlarida foydalanish mumkinligiga ishonch hosil qiling.

• Suv to'ldirish eshigini to'rtta vint bilan o'rnating.


Talab qilinadigan moment devor qalinligi, yopishtiruvchi, material va ishlatiladigan asboblar kabi parametrlarga bog'liq. Shuning uchun Thetford faqat moment qiymati bo'yicha ko'rsatmalar berishi mumkin. Ushbu ko'rsatmalar va qo'shimcha ko'rsatmalar uchun eshikni o'rnatish yo'riqnomasiga qarang.

Vintlar Thetford tomonidan taqdim etiladi. Agar ular ishlatilmasa, zanglamaydigan po'lat vintlardan foydalaning.

• Hojatxonaning suv shlangini chayish suvi idishiga ulang.


Diametr	Ichki: 10mm Tashqi: 16mm
Uzunlik va holat	Hojatxonadagi oxirgi mahkamlangan nuqtadan 700 mm

Suv shlangini yo'naltirgandan so'ng, chiqindi idishini hojatxonadan olib tashlash mumkinligiga ishonch hosil qiling.

To'g'ri chayishni ta'minlash uchun hojatxona kirishidagi masofadan boshqariladigan nasos uchun talab qilinadigan bosimga javob bering. Agar bosim juda yuqori bo'lsa, oqim cheklovchi o'rnating.

• Andozaga muvofiq boshqaruv paneli uchun kesmani yarating.
• Boshqaruv panelini kerakli joyga o'rnating.

Boshqaruv paneli va devor o'rtasida suv o'tkazmaydigan ulanishni kafolatlash mumkin bo'lmasa, boshqaruv panelini dush joyiga o'rnatmang.

Maksimal kabel uzunliklari hamda boshqaruv paneli haqida qo'shimcha ma'lumot olish uchun Elektrni ulash (C222-SWE) bo'limiga qarang.

C223-CS

• Asosiy vannaxona o'lchamlari:

• Boshqa o'lchamlar:

• Kosachaning aylanishi va pol-devor burchagi:

• C shablonini transport vositasining ichki devoriga joylashtiring, shablonning pastki qismini mos yozuvlar sifatida ishlating.
• A shablonini (xizmat ko'rsatish eshigi uchun) gorizontal yoki vertikal ravishda joylashtiring, shablonda bilan belgilangan o'ng mos yozuvlar teshiklaridan foydalaning
• Xizmat ko'rsatish eshigi transport vositasining tashqi devoriga mos kelishini tekshiring.
• Devordagi ikkita mos yozuvlar teshigini burg'ilang.
• Eshik yo'riqnomasiga muvofiq xizmat ko'rsatish eshigini o'rnating.
• C shablonini transport vositasining ichki devoriga joylashtiring, shablonning pastki qismini mos yozuvlar sifatida ishlating.
• bilan belgilangan 3 ta teshikni devorda biz bilan belgilang.
• Devordagi teshiklarni burg'ilang.
• Devor qavsini uchta vint bilan transport vositasining ichki devoriga o'rnating.
• Hojatxonani devor qavsiga ulang.

• Hojatxonani to'rtta vint bilan polga o'rnating.


Kerakli burilish momenti: Kontraplak pol uchun 1.2 ± 0.3Nm.
Vintlar Thetford tomonidan taqdim etiladi. Agar ular ishlatilmasa, zanglamaydigan po'latdan yasalgan vintlardan foydalaning.
Agar pol boshqa materialdan tayyorlangan bo'lsa, burilish momenti farq qilishi mumkin.

• Suv shlangini transport vositasining markaziy suv idishiga ulang.

Diametr	Ichki: 10mm Tashqi: 16mm
Uzunlik va joylashuv	hojatxonadagi oxirgi mahkamlangan nuqtadan 105 mm
Hojatxona kirish joyidagi masofaviy nasos uchun kerakli bosim	Min. 4.2L/min da 0.35bar Maks. 7.1L/min da 070bar
Shlangdagi maksimal ruxsat etilgan bosim	Yevropa: 4bar AUS/Xitoy/AQSh: 8bar

Suv shlangini o'tkazgandan so'ng, chiqindi saqlash idishi hojatxonadan chiqarilishi mumkinligiga ishonch hosil qiling.

To'g'ri yuvishni ta'minlash uchun hojatxona kirish joyidagi masofaviy nasos uchun kerakli bosimni bajaring. Agar bosim juda yuqori bo'lsa, oqim cheklovchisini o'rnating.

• Splashguardlarni joylashtiring.

C224-CW

• Asosiy vannaxona o'lchamlari:

• Boshqa o'lchamlar:

• Kosachaning aylanishi va pol-devor burchagi:

• B shablonini transport vositasining ichki devoriga joylashtiring, shablonning pastki qismini mos yozuvlar sifatida ishlating.
• A shablonini (xizmat ko'rsatish eshigi uchun) gorizontal yoki vertikal ravishda joylashtiring, shablonda bilan belgilangan o'ng mos yozuvlar teshiklaridan foydalaning
• Xizmat ko'rsatish eshigi transport vositasining tashqi devoriga mos kelishini tekshiring.
• Devordagi ikkita mos yozuvlar teshigini burg'ilang.
• Eshik yo'riqnomasiga muvofiq xizmat ko'rsatish eshigini o'rnating.
• B shablonini transport vositasining ichki devoriga joylashtiring, shablonning pastki qismini mos yozuvlar sifatida ishlating.
• bilan belgilangan 2 ta teshikni devorda biz bilan belgilang.
• E1 shablonini (suv to'ldirish eshigi uchun) o'ng mos yozuvlar teshiklaridan foydalanib joylashtiring.
• Suv to'ldirish eshigi transport vositasining tashqi devoriga mos kelishini tekshiring.
• Devordagi teshiklarni burg'ilang.
• E2 shablonidan foydalanib, kesmani arralang.
• Hojatxonani to'rtta vint bilan polga o'rnating.


Kerakli burilish momenti: Kontraplak pol uchun 1.2 ± 0.3Nm.
Vintlar Thetford tomonidan taqdim etiladi. Agar ular ishlatilmasa, zanglamaydigan po'latdan yasalgan vintlardan foydalaning.
Agar pol boshqa materialdan tayyorlangan bo'lsa, burilish momenti farq qilishi mumkin.

• Suv to'ldirish eshigini to'rtta vint bilan o'rnating.


Kerakli burilish momenti devor qalinligi, plomba, material va ishlatiladigan asboblar kabi parametrlarga bog'liq. Shuning uchun Thetford faqat burilish momenti qiymati uchun ko'rsatmalar berishi mumkin. Ushbu ko'rsatmalar va qo'shimcha ko'rsatmalar uchun eshikni o'rnatish bo'yicha ko'rsatmalarga qarang.
Vintlar Thetford tomonidan taqdim etiladi. Agar ular ishlatilmasa, zanglamaydigan po'latdan yasalgan vintlardan foydalaning.

Elektr ta'minotini ulash

C223-S/C223-CS

• Kabelni ulang.

• Elektr ta'minotini ulash uchun quyidagi qiymatlardan foydalaning.

Uzoq nasos	Kulrang va binafsha ranglar uzoq nasos rele uchun ishlatiladi. Nasosda ko'rsatilgan minimal kuchlanish va quvvatga rioya qilish kerak.
Ulanish	4 qutbli yorliq korpusi
Yorliq korpusida simlarni joylashtirish
Hojatxonadagi 4 qutbli konnektor	TYCO/AMP 180901
4 qutbli konnektor qarshi qismi	TYCO/AMP 180900
Qalinligi	Qora/qizil: 0.5mm2 Kulrang/binafsha: 0.75mm2

• Simlar diagrammasi:

  1. Boshqaruv PCBA
  2. 12V DC elektr ta'minoti
  3. Tashqi chayish nasosi (OEM)
  4. Ichki chayish klapani
  5. 12V DC elektr ta'minoti

C222-SWE

• Kabelni ulang.

• Elektr ta'minotini ulash uchun quyidagi qiymatlardan foydalaning.

Ishlash kuchlanishi	10-15V (elektr ta'minoti nominal kuchlanishda 3A yetkazib bera olishi kerak) To'liq idish qoplamali chayishga erishish uchun kuchlanish 11.4V va 13.8V orasida bo'lishi kerak
Ulanish	2 qutbli yorliq korpusi
Yorliq korpusida simlarni joylashtirish
Hojatxonadagi 2 qutbli konnektor	TYCO/AMP 180908
2 qutbli konnektor qarshi qismi	TYCO/AMP 180907
Qalinligi	0.5mm2

• Simlar diagrammasi:

  1. Nasos
  2. Kontroller
  3. Qora
  4. Qizil
  5. Chayish baki

O'rnatishdan so'ng

• Barcha qadoqlash materiallari olib tashlanganligiga ishonch hosil qiling.
• Hojatxona to'g'ri chayishini tekshiring.
• Sath ko'rsatkichi ishlayotganligini tekshiring.
• Barcha quvurlar va ulanishlarni tekshiring va ularning oqmasligiga ishonch hosil qiling.
• Muzlashdan shikastlanmaslik uchun suv tizimini to'liq to'kish mumkinligiga ishonch hosil qiling.
• Chiqindi bakini olib tashlash va qayta joylashtirish mumkinligini tekshiring.
• Eshiklar to'g'ri ochilib yopilishini tekshiring.
• O'rnatishdan keyin eshiklar suv o'tkazmasligiga ishonch hosil qiling.

Texnik xususiyatlar

1-jadval: O'lchamlar va og'irlik.

Xizmat ko'rsatish

Barcha xizmat ko'rsatishlar tasdiqlangan malakali shaxs tomonidan amalga oshirilishi kerak.
Xizmat ko'rsatish uchun, iltimos, model va seriya raqamlari, shuningdek, sotib olingan sana haqida ma'lumot berib, vakolatli mahalliy xizmat ko'rsatish markaziga murojaat qiling.
Ma'lumotlar belgisi hojatxonaning tagida joylashgan.

Savollar / mijozlarga xizmat ko'rsatish

• www.thetford.com saytiga tashrif buyuring.
• O'z mamlakatingizdagi Customer Service Thetford bilan bog'laning. Quyidagi manzillarga qarang.

www.thetford-europe.com
