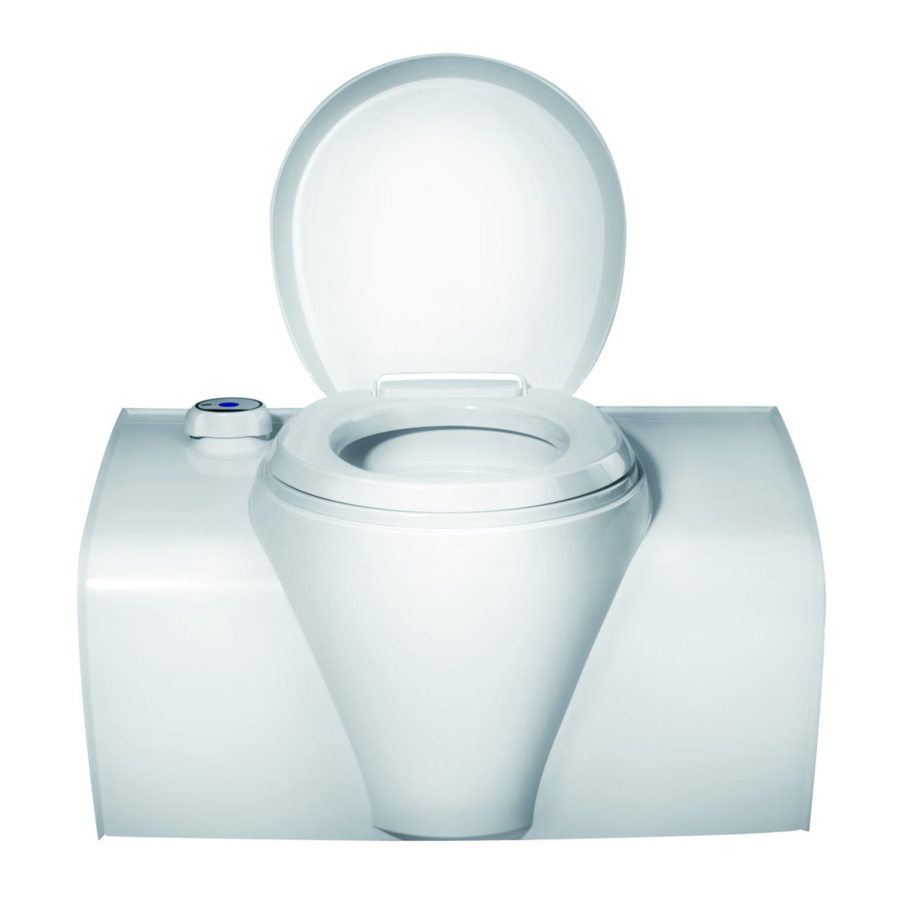

Thetford C502-C, C502-X, C503-L, C500 Series qo'llanmasi

Kirish

Umumiy
Bu Thetford C502-C, C502-X va C503-L uchun o'rnatish qo'llanmasi. Qo'llanma karvon yoki kampga hojatxona tizimini o'rnatadigan malakali o'rnatuvchilarga mo'ljallangan. Hojatxona tizimini xavfsiz va to'g'ri o'rnatish uchun ma'lumot va ko'rsatmalarni diqqat bilan o'qing va ularga qat'iy rioya qiling. O'rnatishdan so'ng hojatxona tizimini sinovdan o'tkazishdan oldin foydalanuvchi qo'llanmasidagi ogohlantirishlarni ham o'qing. Ushbu hujjat o'rnatish qo'llanmasining 90100/0924-V03 versiyasidir. Bizning siyosatimiz uzluksiz rivojlanish va takomillashtirishdan iborat. Texnik xususiyatlar va rasmlar nashr etilgandan keyin o'zgarishi mumkin. Eng so'nggi versiya uchun www.thetford.com saytiga tashrif buyuring.

Belgilar
Ushbu qo'llanmada quyidagi belgilar ishlatilishi mumkin:

Jiddiy jarohatlanish va/yoki shikastlanish xavfi.

O'rtacha jarohatlanish va/yoki shikastlanish xavfi.
Diqqat. Muhim ma'lumot.
Eslatma. Qo'shimcha ma'lumot.
Video. Qo'shimcha o'quv video mavjud.

Xizmat ko'rsatish qulayligi

Thetford mahsulotlarini o'rnatuvchi mahsulotning funksionalligi va xizmat ko'rsatish qulayligini ta'minlash uchun Thetford o'rnatish yo'riqnomalariga muvofiq to'g'ri o'rnatish uchun javobgardir. Xizmat ko'rsatish qulayligi nuqtai nazaridan, bu diler yoki vakolatli Thetford xizmat ko'rsatish hamkori sotib olingan sanadan keyin kafolat muddati davomida har qanday kafolatni talab qilish uchun standart asboblar va uskunalar yordamida Thetford mahsulotini Thetford vaqt ro'yxatiga muvofiq ruxsat etilgan vaqt ichida olib tashlashi va qayta o'rnatishi kerakligini anglatadi. Agar bu borada savollaringiz bo'lsa, mahsulotni o'rnatish bilan bog'liq qo'shimcha yordam olish uchun Thetfordning mahalliy xizmat ko'rsatish vakili bilan bog'lanishingiz mumkin.

Belgilash kodlari, chizmalar va modellari

Har bir mahsulot o'ziga xos identifikatsiya kodiga ega, bu belgilash kodi. Belgilash kodini ma'lumotlar yorlig'ida topish mumkin. Ma'lumotlar yorlig'ining joylashuvi uchun Xizmat ko'rsatish va savollar bo'limiga qarang. Kodning turli pozitsiyalari hojatxonaning turli xil o'zgarishlarini anglatadi. Ushbu ko'rsatmalarda belgilash ma'lumotnoma sifatida ishlatiladi.

1-jadval: Belgilash namunasi C50 2 X – N 062 R 21 X 01

C50	2	X	– N	062	R	75	X	01
	Suv ta'minoti turi	Versiya		Rang	Chiqindi suv idishining sirpanish yo'nalishi	Tunnel turi	Daraja ko'rsatkichi turi

2-jadval: Mavjud chizmalar va modellari

Belgilash	Tavsif	2D chizma	3D fayl
C50xx – x xxx L 75 x xx	C500 chap - tekis kosmetik qoplama - tunnel 103mm	LE973	LE748
C50x x – x xxx R 75 x xx	C500 o'ng - tekis kosmetik qoplama - tunnel 103mm	LE973	LE749
C50x x – x xxx L 74 x xx	C500 chap - egri kosmetik qoplama - tunnel 103mm	LE746	LE750
C50x x – x xxx R 74 x xx	C500 o'ng - egri kosmetik qoplama - tunnel 103mm	LE746	LE751
C50xx – x xxx L 76 x xx	C500 chap - egri kosmetik qoplama - tunnel 145.5mm	LE832	LE877
C50x x – x xxx R 76 x xx	C500 o'ng - egri kosmetik qoplama - tunnel 145.5mm	LE832	LE878
C50x x – x xxx L 77 x xx	C500 chap - tekis kosmetik qoplama - tunnel sirpanish 103mm	LE831	LE748
C50x x – x xxx R 77 x xx	C500 o'ng - tekis kosmetik qoplama - tunnel sirpanish 103mm	LE831	LE749
N/A	Chiqindi suv idishi	LE753	LE752

2D chizmalar mahsulot o'lchamlari va vint pozitsiyalaridan iborat.
2D chizmalar so'rov bo'yicha mavjud, 3D fayllar faqat professional quruvchilar uchun mavjud.

Texnik xususiyatlar

3-jadval: Elektr xususiyatlari

Element	Tavsif/spetsifikatsiya
Ishlash kuchlanishi	10–15V (quvvat manbai nominal kuchlanishda 3A yetkazib bera olishi kerak) To'liq idish qoplamasiga erishish uchun kuchlanish 11,4V va 13,8V oralig'ida bo'lishi kerak.
Ulanish	C502-C / C502-X: 2 qutbli ulagich vilkasi C503-L: 2 qutbli ulagich vilkasi + 2x 1 qutbli ulagich vilkasi (potentsial erkin kontaktlar)
Simlarni tab uyiga joylashtirish
Hojatxonadagi 2 qutbli ulagich	TYCO/AMP 180908
2 qutbli ulagich qarama-qarshi qism	TYCO/AMP 180907
Hojatxonadagi 1 qutbli ulagich	TYCO/AMP 180916
1 qutbli ulagich qarama-qarshi qism	TYCO/AMP 925324
Qalinligi	0,5mm 2

4-jadval: C502-C simlar diagrammasi

1. Nasos
2. Kontroller
3. Asosiy PCB
4. Qora
5. Qizil

5-jadval: C502-X simlar diagrammasi

1. Nasos
2. Suv sensori
3. Kontroller
4. Asosiy PCB
5. Qora
6. Qizil

6-jadval: C503-L simlar diagrammasi

1. Klapani
2. Kontroller
3. Asosiy PCB
4. Relay
5. Binafsha COM
6. Kulrang NO
7. Qora
8. Qizil

7-jadval: Imkoniyatlar va vazn

	C502-C	C502-X	C503-L
Bo'sh vazn	9,5 kg	9,5 kg	9,6 kg
Chiqindi suv idishining hajmi	19,7L	19,7L	19,7L
Chiqindi suv idishining darajasi ko'rsatkichi	1 daraja	3 daraja	3 daraja
Yuvish suv idishining hajmi	16,5L	16,5L	-
Yuvish suv idishining darajasi ko'rsatkichi	-	3 daraja	-

8-jadval: C503-L suv ta'minoti

Diametri	Ichki: 10mm Tashqi: 16mm
Uzunligi va joylashuvi	Hojatxonaning yonidan 400 mm
Hojatxona kirish joyidagi masofaviy nasos uchun zarur bosim	Min. 0,4 bar 5,2L/min da Maks. 0,8 bar 8L/min da
Shlang uchun ruxsat etilgan maksimal bosim	Yevropa: 4bar AUS/Xitoy/AQSh: 8bar

To'g'ri yuvishni ta'minlash uchun hojatxona kirish joyidagi masofaviy nasos uchun zarur bosimga javob bering. Agar bosim juda yuqori bo'lsa, oqim cheklovchini o'rnating.

Qadoqlash

9-jadval: Qadoqlash

Qadoqlash turi	Paletli qadoqlash
Paletdagi hojatxonalar soni	6 (2x3)
Maksimal stack balandligi	3 ta palet baland
Palet o'lchami	1200 x 800 mm

Hojatxonani faqat dastgohning yuqori qismidagi tutqichlardan (1) ushlab turing. Hojatxonani tunneldan (2) yoki kosmetik qoplamadan (3) ushlab turmang.
Ishlash va yig'ish vaqtida yashil lenta va ko'k folga qoldiring. Faqat o'rnatishdan keyin olib tashlang.

O'rnatishdan oldin

Qutining ichidagisi
Yagona qadoqlangan qurilma uchun quyidagi tarkibni tekshiring:

• Bitta hojatxona qurilmasi
• O'rnatish bo'yicha qo'llanma (ushbu qo'llanma)

Agar biror narsa etishmayotgan bo'lsa, dilerga murojaat qiling.

Hammom o'lchamlari
Quyidagi o'lchamlar xizmat ko'rsatish eshigi bilan ishlatiladigan hojatxonalarga tegishli. Yuvish eshigidan foydalanganda, * bilan ko'rsatilgan o'lchamlarga 2,5 mm qo'shing.

• Boshqa o'lchamlar:


• Pol-devor burchagi:


• Tashqi devorgacha bo'lgan masofa:


• Hojatxona ostidagi mavjud joy:


(*) Modelga qarab. Iltimos, ushbu bobning boshida turli modellarning o'lchamlariga murojaat qiling.

Hammomni tayyorlang
Kesish o'lchamlari chizmalari uchun Belgilash kodlari, chizmalar va modellarga qarang.
Devor qalinligi xizmat ko'rsatish eshigi uchun 23 mm dan 39 mm gacha yoki yuvish eshigi uchun 28 mm dan 40 mm gacha bo'lishi kerak. Agar transport vositasining devor qalinligi ushbu diapazondan tashqarida bo'lsa, Thetford bilan bog'laning.

• Tunneldagi gardish uchun orqa devorda kesik hosil qiling.


• Xizmat ko'rsatish eshigi yoki yuvish eshigi uchun devor kesiklarini yarating.
• Xizmat ko'rsatish eshigi yoki yuvish eshigini o'rnating.
• Qo'shimcha ko'rsatmalar uchun eshikni o'rnatish bo'yicha ko'rsatmalarga qarang.
  Yuvish eshigidan foydalanganda, ramka ichidagi gardish uchun orqa devorda qo'shimcha kesik hosil qilinishi kerak.


• Devor braketini o'rnating.
  Hojatxonaga qo'llaniladigan vertikal kuchning 30% gacha devor braketi ulanishiga gorizontal yuk sifatida o'tkazilishi mumkin.
  Devor braketi alohida sotiladi.


• Agar kerak bo'lsa, dush tagligini o'rnating.

• Hojatxonani devor braketiga ulang.
  Ishlash va yig'ish vaqtida yashil lenta va ko'k folga qoldiring. Faqat o'rnatishdan keyin olib tashlang.


• Faqat C50xx x xxx x 76 x xx uchun: Tunnelni oching va uni 4 ta vint bilan mahkamlang.


• Agar xohlasangiz, hojatxonani to'rtta vint bilan polga o'rnating.
  Vintlar Thetford tomonidan ta'minlanadi. Agar ular ishlatilmasa, zanglamaydigan po'latdan yasalgan vintlardan foydalaning.
  Kerakli moment: Kontrplak pol uchun 1,2 ± 0,3 Nm.
  Agar pol boshqa materialdan yasalgan bo'lsa, moment boshqacha bo'lishi mumkin.


Devor muhrining to'g'ri joylashganligiga ishonch hosil qiling.

O'rnatish

Avvalo Xavfsizlik bobidagi tegishli ko'rsatmalarni o'qing.
Kabinaning to'g'ri tayyorlanganligiga ishonch hosil qiling, buning uchun O'rnatishdan oldin bo'limiga qarang.

• Qurilma uchun hammomni tayyorlang.
• Qurilmani tayanch braketiga joylashtiring.
  Qurilmaning belgilangan joyda to'g'ri joylashganligiga va devor muhrining to'g'ri joylashganligiga ishonch hosil qiling.
• Barcha mahkamlagichlar to'g'ri miqdordagi moment bilan tortilganligiga ishonch hosil qiling.

• Faqat C503-L: suv trubasini ulang.

• Elektr ta'minotini ulang.



• Yashil lenta va ko'k folga olib tashlang.

O'rnatishdan keyin

Avvalo Xavfsizlik bobidagi tegishli ko'rsatmalarni o'qing.

Vizual va funktsional tekshiruvlar
Quyidagilarni tekshiring:

• Barcha qadoqlash materiallari olib tashlandi.
• Devor muhri to'g'ri joylashtirilgan.
• Hojatxona to'g'ri yuviladi.
• Daraja ko'rsatkichi ishlaydi.
• Barcha quvurlar va ulanishlar oqmaydi.
• Muzlashdan shikastlanishning oldini olish uchun suv tizimini butunlay to'kish mumkin.
• Chiqindi idishini olib tashlash va qaytarib qo'yish mumkin.
• Eshiklar to'g'ri ochilib yopiladi.
• O'rnatishdan keyin eshiklar suv o'tkazmaydigan.
• Elektr kabellari qisilmagan yoki shikastlanmagan.
• Elektr kabellari issiqlik manbalari (masalan, pechka, o'choq yoki isitgich) va ateşleme manbalariga yaqin joylashtirilmagan.
• Elektr konnektorlari to'g'ri o'rnatilgan.

Xizmat va savollar

Avvalo Xavfsizlik bobidagi tegishli ko'rsatmalarni o'qing.

Xizmat
Har qanday xizmat ko'rsatish ishlarini boshlashdan oldin, qurilmani elektr ta'minotidan uzing.
Barcha xizmat ko'rsatish ishlari tasdiqlangan malakali shaxs tomonidan amalga oshirilishi kerak.

Savollar
Agar sizda mahsulot, ehtiyot qismlar, aksessuarlar yoki vakolatli xizmatlar haqida savollaringiz bo'lsa, www.thetford.com saytiga tashrif buyuring.
Agar siz o'z mamlakatingizdagi vakolatli mahalliy Xizmat ko'rsatish markaziga murojaat qilsangiz, model va seriya raqami, shuningdek, sotib olingan sana haqida ma'lumot bering. Ma'lumotlar belgisi hojatxonaning tagida joylashgan.

Xavfsizlik

Umumiy
Kuyish, portlash, qisilish, elektr toki urishi, bo'g'ilish va zaharlanish yoki mahsulotning shikastlanishi natijasida jiddiy shikastlanish xavfi.

• Agar modifikatsiya ishlab chiqaruvchi yoki uning agenti tomonidan ruxsat etilmagan va amalga oshirilmagan bo'lsa, ushbu qurilmani o'zgartirmang.
• Agar qurilma milliy va Yevropa qonunchiligi, qoidalari, qoidalari va standartlariga muvofiq o'rnatilmagan bo'lsa, bu kafolatni bekor qiladi va jinoiy javobgarlikka olib kelishi mumkin.
• O'rnatish vaqtida to'g'ri Shaxsiy Himoya Ekipajini taqing. Shuningdek, amaldagi xavfsizlik qoidalariga rioya qiling.
• Faqat malakali va sertifikatlangan mutaxassislarga qurilmani o'rnatishga va uning elektr qismlarini ulashga ruxsat beriladi.

O'rnatish
Kuyish, portlash, qisilish, elektr toki urishi, bo'g'ilish va zaharlanish yoki mahsulotning shikastlanishi natijasida jiddiy shikastlanish xavfi.

• Ushbu hojatxonani qattiq yopiq kabinada yoki boshqa turar joylarda o'rnatmang. Ushbu hojatxona RV va tortiladigan ilovalarda foydalanish uchun mo'ljallangan.
• Qurilmaning beqarorligi tufayli xavfni oldini olish uchun uni ko'rsatmalarga muvofiq mahkamlang.
• Hojatxona texnik xizmat ko'rsatish va ta'mirlash uchun oson kirish imkonini beradigan tarzda o'rnatilishi kerak.
• Hojatxonani to'g'ridan-to'g'ri gilamga o'rnatmang. Hojatxonani hojatxonaning to'liq kengligi va chuqurligini uzaytiradigan metall yoki yog'och panelga qo'ying.
• Oldindan belgilangan pozitsiyalarni burashdan tashqari, hojatxona devorlarida burg'ulash, kesish yoki haddan tashqari kuch ishlatmang. Bu qurilmaga zarar etkazishi mumkin.
• Qurilmani o'rnatayotganda, kabellarning siqilib qolmasligiga yoki shikastlanmasligiga ishonch hosil qiling.
• Elektr ulanishlarini shunday o'rnatingki, simlar issiq yoki o'tkir qismlar bilan aloqa qila olmasin.

• Kabellarni qurilmadan va boshqa issiqlik manbalaridan uzoqroqqa yo'naltiring.
• Kabellarning bo'linmaga osilib qolishiga yo'l qo'ymang.
• Agar ushbu qo'llanmada boshqacha ko'rsatilmagan bo'lsa, elektron komponentlarni hech qachon o'zgartirmang yoki o'zgartirmang.
• Faqat original va tasdiqlangan qismlar va materiallardan foydalaning.

Elektr
Kuyish, portlash, qisilish, elektr toki urishi, bo'g'ilish va zaharlanish yoki mahsulotning shikastlanishi natijasida jiddiy shikastlanish xavfi.

• O'rnatish va ishlatilgan materiallar foydalanilayotgan mamlakatdagi elektr inshootlari bo'yicha so'nggi qonunchilik va qoidalarga muvofiq bo'lishini ta'minlang.
• Elektr ulanishlari EN60335 ga mos kelishi kerak.
• Qurilmaga zarar yetkazmaslik va/yoki 12V DC zanjiriga ulangan boshqa qurilmalarga zarar yetkazmaslik uchun polaritga rioya qiling: - +12V DC yoki musbat sim qizil rangda. - -12V DC yoki manfiy yoki topraklama simi qora yoki oq rangda.
• Qurilmaning orqa tomoniga bir nechta portativ rozetkalarni yoki portativ quvvat manbalarini joylashtirmang.

Ishga tushirish
Dastlab vizual va funktsional tekshiruvlarni o'tkazmasdan turib, qurilmani yoqmang.
