Somfy Eolis WireFree io - Ръководство за инсталиране на метеорологична станция

Това ръководство описва как да инсталирате, въведете в експлоатация и използвате този продукт.

Въведение

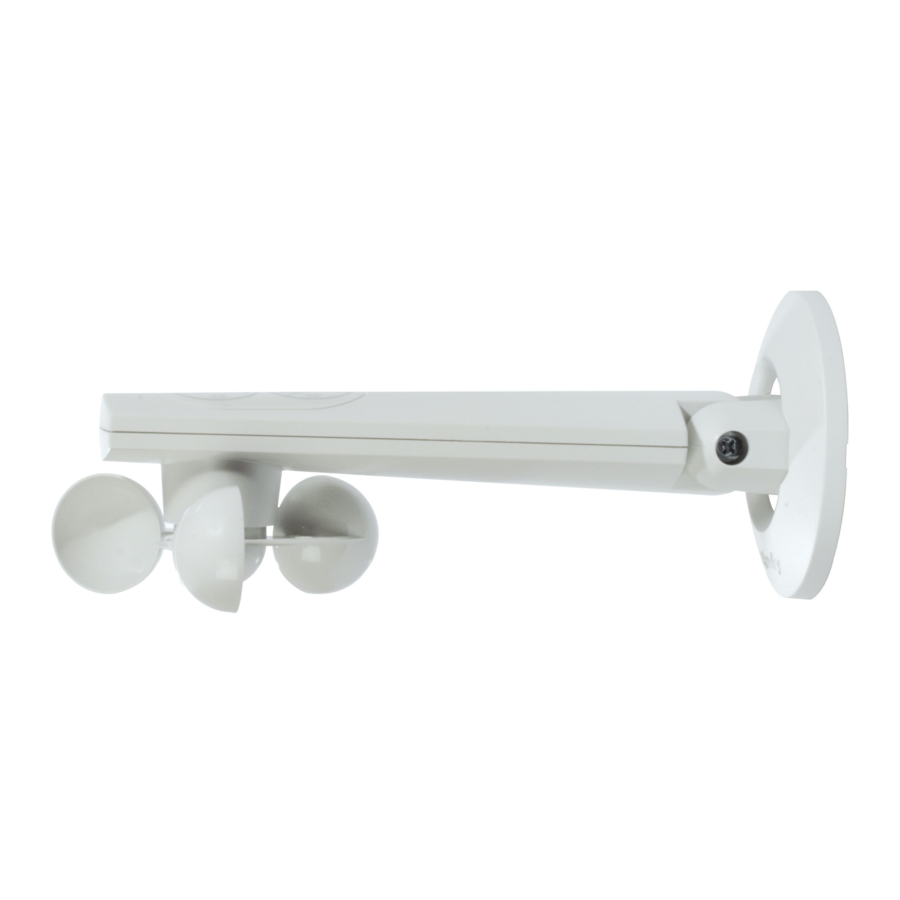

Eolis WireFree™ io е безжичен сензор за вятър, оборудван с io-homecontrol^® радио технология.

Свързан директно към io-homecontrol^® мотори за терасни тенти, вертикални щори или външни венециански щори, Eolis WireFree™ io позволява автоматичното повдигане на тези приложения да се контролира, когато вятърът духа над определен предварително зададен праг.

Прагът на чувствителност към вятъра е предварително зададен по подразбиране, но може да се регулира на сензора, според изискванията и действителните климатични условия.

Безопасност

Безопасност и отговорност

Преди да инсталирате и използвате този продукт, моля, прочетете внимателно това ръководство.

Този продукт на Somfy трябва да бъде инсталиран от професионален монтажник на моторизация и домашна автоматизация, за когото е предназначено това ръководство.

Освен това, монтажникът трябва да спазва действащите стандарти и законодателство в страната, в която се инсталира продукта, и да информира своите клиенти за условията на експлоатация и поддръжка на продукта.

Всяка употреба извън сферата на приложение, посочена от Somfy, е забранена. Това обезсилва гаранцията и освобождава Somfy от всякаква отговорност, както и всяко неспазване на инструкциите, дадени тук.

Никога не започвайте инсталиране, без първо да проверите съвместимостта на този продукт със свързаното оборудване и аксесоари.

Специфични съвети за безопасност

Фигура A

За да избегнете повреда на Eolis WireFree™ io:

1. Избягвайте удари!
2. Не го изпускайте!
3. Не го потапяйте.
4. Не използвайте абразивни продукти или разтворители за почистване на продукта.
5. Не го почиствайте с водна струя или методи за почистване под високо налягане.

Уверете се, че сензорът е чист и редовно проверявайте дали работи правилно.

Този сензор не предпазва тентите в случай на силни пориви на вятъра. Ако има риск от този вид време, уверете се, че тентите остават затворени.

Съдържание

Фигура B

Eolis WireFree™ io в детайли

Фигура C

6. Стенна скоба
7. Чашки
8. Оранжева/зелена индикаторна светлина
9. Бутон за програмиране (PROG.)
10. Екран за показване на прага
11. Клавиши за настройка на прага: + и -

Въвеждане в експлоатация

Инсталиране на батериите

Фигура D

Никога не използвайте акумулаторни батерии.

1. Отворете Eolis WireFree™ io, като повдигнете капака, както е посочено със стрелката.
2. Поставете предоставените 2 батерии, като се уверите, че са правилно поставени според поляритета.
   • Индикаторната светлина на сензора ще бъде зелена, ако нивото на батерията е правилно.
3. Оставете сензора отворен, за да продължите въвеждането в експлоатация.

Сдвояване на Eolis WireFree™ io с io приемник или мотор

Фигура E

Моторът трябва вече да е настроен и сдвоен с локална io-homecontrol^® контролна точка.

• Натиснете бутона PROG на локалната контролна точка Somfy io за 2 секунди, докато приложението извърши движение нагоре и надолу.
• Натиснете за кратко бутона PROG на Eolis WireFree™ io: приложението извършва друго движение нагоре и надолу и сензорът е сдвоен.

За да сдвоите няколко мотора или приемника със сензора, повторете тази процедура.

За да сдвоите с помощта на io-homecontrol^® контролна точка от партньорска марка или двупосочна Somfy io контролна точка, моля, вижте съответното ръководство.

Регулиране на прага на чувствителност към вятъра на Eolis WireFree™ io

Фигура F

• Отворете Eolis WireFree™ io и натиснете един от бутоните за настройка на прага (+ или -):
  • Предварително зададеният праг се показва и сдвоените приложения извършват движение нагоре и надолу.
    Ако екранът показва « - «, вижте раздела «Нулиране на праговете на чувствителност към вятъра на Eolis WireFree™ io».
• Регулирайте прага с помощта на клавишите за настройка (+ или -):
  Към -: вятърът трябва да духа по-слабо, към +: вятърът трябва да духа по-силно, за да задейства защитата.
  • Екранът ще покаже новия праг.
    Има 9 прага (от 1 до 9), които увеличават чувствителността към скоростта на вятъра от приблизително 10 до 65 km/h.

Проверка на сдвояването

Фигура G

По време на настройката, когато дисплеят на прага все още свети:

• Поставете приложенията за моторите и/или приемниците, с които е сдвоен сензорът, в средно положение, ако е необходимо.
• Завъртете чашките на ръка, за да симулирате духане на вятъра:
  • Светлината на дисплея на прага изгасва и всички тези приложения се повдигат до горната крайна граница (независимо от приложената сила или зададения праг).
    Това позволява да се провери дали командата за вятър е изпратена до мотора(ите) и/или приемника(ите).

Инсталация

Препоръки

Фигура H

Изберете място с максимално откриване на вятъра и което не е възпрепятствано от препятствия.

Сензорът трябва винаги да бъде инсталиран хоризонтално, с чашките, обърнати надолу.

Фиксиране на стенната скоба на Eolis WireFree™ io

Фигура I

1. Откачете декоративната част от стенната скоба.
2. Пробийте два отвора (6 mm в диаметър) един над друг и на разстояние приблизително 66 mm.
3. Фиксирайте стенната скоба с двата предоставени винта, като поставите отвора плоско надолу към дъното.
4. Поставете отново декоративната част на стенната скоба, като позиционирате логото на Somfy, така че да се вижда отдолу, и натиснете декоративната част, докато «щракне» правилно на мястото си.

Монтаж и закрепване на сензора

Фигура J

• Сглобете капака на сензора:
  • Поставете монтажните щифтове в техните слотове (от по-тясната страна).
  • Съберете двете части на сензора (от противоположната страна), като стиснете, докато щракне на мястото си.
• Закачете вилката на сензора върху пръта на стенната скоба, с чашките, обърнати надолу, и я натиснете, докато щракне.
• Наклонете сензора в скобата му, така че да е хоризонтален.
• Затегнете отново винта, разположен в пръта на стенната скоба, за да заключите наклона на сензора.
