Panduan Instalasi Stasiun Cuaca Somfy Eolis WireFree io

Panduan ini menjelaskan cara memasang, menugaskan, dan mengoperasikan produk ini.

Pendahuluan

Eolis WireFree™ io adalah sensor angin nirkabel yang dilengkapi dengan teknologi radio io-homecontrol^®.

Terhubung langsung ke motor io-homecontrol^® untuk awning teras, tirai vertikal, atau tirai venetian luar ruangan, Eolis WireFree™ io memungkinkan pengangkatan otomatis aplikasi ini dikendalikan saat angin bertiup di atas ambang batas yang telah ditentukan.

Ambang batas sensitivitas angin telah diatur sebelumnya secara default, tetapi dapat disesuaikan pada sensor, sesuai dengan kebutuhan dan kondisi iklim aktual.

Keamanan

Keamanan dan tanggung jawab

Sebelum memasang dan menggunakan produk ini, harap baca panduan ini dengan saksama.

Produk Somfy ini harus dipasang oleh pemasang otomatisasi dan otomatisasi rumah profesional, yang menjadi tujuan panduan ini.

Selain itu, pemasang harus mematuhi standar dan undang-undang yang berlaku di negara tempat produk dipasang, dan memberi tahu pelanggannya tentang kondisi pengoperasian dan pemeliharaan produk.

Setiap penggunaan di luar lingkup aplikasi yang ditentukan oleh Somfy dilarang. Ini membatalkan garansi dan membebaskan Somfy dari semua tanggung jawab, seperti halnya kegagalan untuk mematuhi instruksi yang diberikan di sini.

Jangan pernah memulai pemasangan tanpa terlebih dahulu memeriksa kompatibilitas produk ini dengan peralatan dan aksesori terkait.

Saran keselamatan khusus

Gambar A

Untuk menghindari kerusakan pada Eolis WireFree™ io:

1. Hindari benturan!
2. Jangan menjatuhkannya!
3. Jangan merendamnya.
4. Jangan gunakan produk abrasif atau pelarut untuk membersihkan produk.
5. Jangan bersihkan menggunakan semprotan air atau metode pembersihan bertekanan tinggi.

Pastikan sensor tetap bersih dan periksa secara teratur apakah berfungsi dengan benar.

Sensor ini tidak melindungi awning jika terjadi hembusan angin kencang. Jika ada risiko cuaca seperti ini, pastikan awning tetap tertutup.

Isi

Gambar B

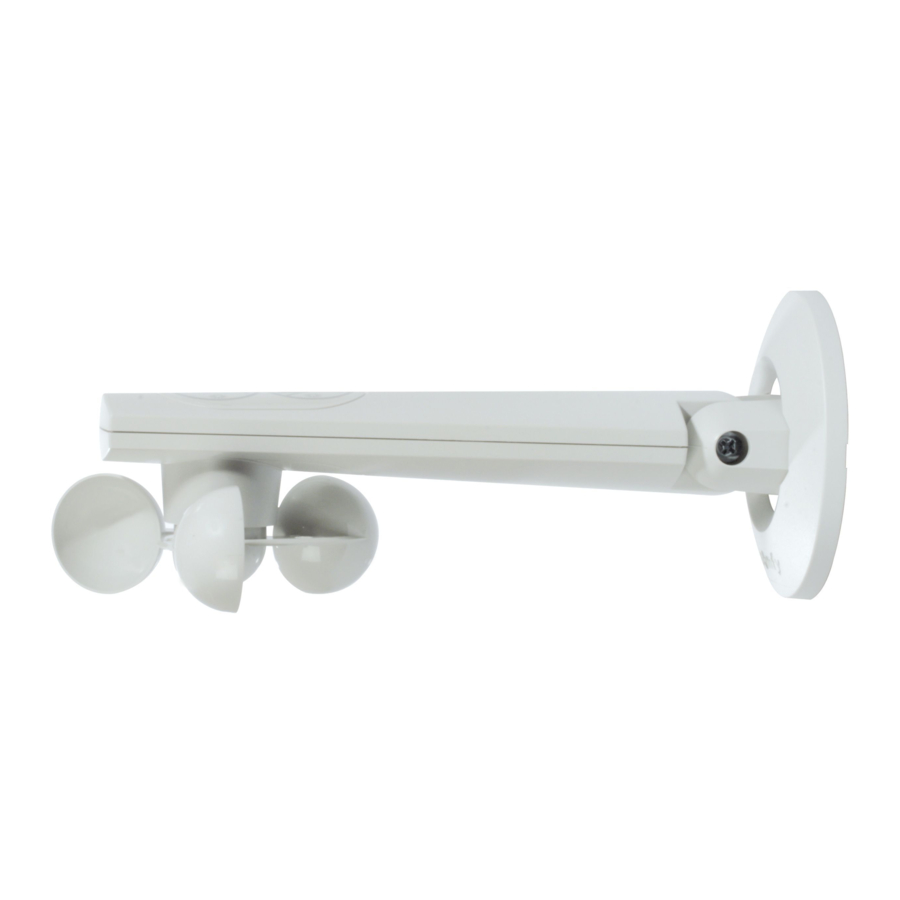

Eolis WireFree™ io secara detail

Gambar C

6. Braket dinding
7. Mangkuk
8. Lampu indikator oranye/hijau
9. Tombol pemrograman (PROG.)
10. Layar tampilan ambang batas
11. Tombol pengaturan ambang batas: + dan -

Penugasan

Memasang baterai

Gambar D

Jangan pernah menggunakan baterai isi ulang.

1. Buka Eolis WireFree™ io dengan mengangkat penutup seperti yang ditunjukkan oleh panah.
2. Pasang 2 baterai yang disediakan, pastikan posisinya benar sesuai dengan polaritasnya.
   • Lampu indikator sensor akan berwarna hijau jika level baterai benar.
3. Biarkan sensor terbuka untuk melanjutkan penugasan.

Memasangkan Eolis WireFree™ io dengan penerima atau motor io

Gambar E

Motor harus sudah diatur dan dipasangkan ke titik kontrol io-homecontrol^® lokal.

• Tekan tombol PROG pada titik kontrol lokal Somfy io selama 2 detik, hingga aplikasi melakukan gerakan naik dan turun.
• Tekan sebentar tombol PROG Eolis WireFree™ io: aplikasi melakukan gerakan naik dan turun lainnya, dan sensor dipasangkan.

Untuk memasangkan beberapa motor atau penerima dengan sensor, ulangi prosedur ini.

Untuk memasangkan menggunakan titik kontrol io-homecontrol^® dari merek mitra atau titik kontrol Somfy io dua arah, silakan merujuk ke panduan yang relevan.

Menyesuaikan ambang batas sensitivitas angin pada Eolis WireFree™ io

Gambar F

• Buka Eolis WireFree™ io dan tekan salah satu tombol pengaturan ambang batas (+ atau -):
  • Ambang batas yang telah ditetapkan ditampilkan dan aplikasi yang dipasangkan melakukan gerakan naik dan turun.
    Jika layar menampilkan « - «, lihat bagian «Mengatur ulang ambang batas sensitivitas angin Eolis WireFree™ io».
• Sesuaikan ambang batas menggunakan tombol pengaturan (+ atau -):
  Ke arah -: angin harus bertiup kurang kencang, ke arah +: angin harus bertiup lebih kencang untuk memicu perlindungan.
  • Layar akan menampilkan ambang batas baru.
    Ada 9 ambang batas (dari 1 hingga 9) yang meningkatkan sensitivitas terhadap kecepatan angin dari sekitar 10 hingga 65 km/jam.

Memeriksa pemasangan

Gambar G

Selama pengaturan, saat tampilan ambang batas masih menyala:

• Tempatkan aplikasi untuk motor dan/atau penerima yang dipasangkan dengan sensor di posisi tengah, jika perlu.
• Putar mangkuk dengan tangan untuk mensimulasikan angin bertiup:
  • Lampu tampilan ambang batas mati dan semua aplikasi ini dinaikkan ke batas ujung atas (terlepas dari kekuatan yang diberikan atau ambang batas yang ditetapkan).
    Ini memungkinkan pemeriksaan untuk memastikan perintah angin telah dikirim ke motor dan/atau penerima.

Instalasi

Rekomendasi

Gambar H

Pilih lokasi dengan deteksi angin maksimum dan tidak terhalang oleh rintangan.

Sensor harus selalu dipasang sehingga horizontal, mangkuk menghadap ke bawah.

Memperbaiki braket dinding Eolis WireFree™ io

Gambar I

1. Lepaskan potongan trim dari braket dinding.
2. Bor dua lubang (diameter 6 mm) satu di atas yang lain dan berjarak sekitar 66 mm.
3. Perbaiki braket dinding dengan dua sekrup yang disediakan dengan menempatkan lubang rata ke bawah menuju bagian bawah.
4. Pasang kembali potongan trim pada braket dinding, posisikan logo Somfy sehingga terlihat di bagian bawah dan tekan potongan trim hingga «berbunyi klik» dengan benar pada tempatnya.

Memasang dan memasang sensor

Gambar J

• Pasang penutup sensor:
  • Masukkan tab pemasangan ke dalam slotnya (di sisi yang lebih sempit).
  • Satukan 2 bagian sensor (sisi berlawanan) dengan meremas hingga berbunyi klik pada tempatnya.
• Klip garpu sensor ke batang braket dinding, mangkuk menghadap ke bawah, dan dorong hingga berbunyi klik.
• Miringkan sensor di braketnya sehingga horizontal.
• Kencangkan kembali sekrup yang terletak di batang braket dinding untuk mengunci kemiringan sensor.
