Somfy Eolis WireFree io - Vodič za instalaciju meteorološke stanice

Ovaj vodič opisuje kako instalirati, pustiti u rad i koristiti ovaj proizvod.

Uvod

Eolis WireFree™ io je bežični senzor vjetra opremljen io-homecontrol^® radio tehnologijom.

Izravno povezan s io-homecontrol^® motorima za terase, vertikalne tende ili vanjske venecijanere, Eolis WireFree™ io omogućuje automatsko podizanje ovih aplikacija kada vjetar puše iznad određene unaprijed postavljene granice.

Prag osjetljivosti na vjetar je unaprijed postavljen prema zadanim postavkama, ali se može podesiti na senzoru, prema zahtjevima i stvarnim klimatskim uvjetima.

Sigurnost

Sigurnost i odgovornost

Prije instaliranja i korištenja ovog proizvoda, pažljivo pročitajte ovaj vodič.

Ovaj Somfy proizvod mora instalirati profesionalni instalater motorizacije i kućne automatizacije, kojem je ovaj vodič namijenjen.

Štoviše, instalater se mora pridržavati važećih standarda i zakona u zemlji u kojoj se proizvod instalira, te obavijestiti svoje kupce o uvjetima rada i održavanja proizvoda.

Svaka uporaba izvan područja primjene koje je odredio Somfy je zabranjena. To poništava jamstvo i oslobađa Somfy svake odgovornosti, kao i svako nepoštivanje ovdje navedenih uputa.

Nikada ne započinjite instalaciju bez prethodne provjere kompatibilnosti ovog proizvoda s pripadajućom opremom i priborom.

Posebni sigurnosni savjeti

Slika A

Kako biste izbjegli oštećenje Eolis WireFree™ io:

1. Izbjegavajte udarce!
2. Ne ispuštajte ga!
3. Ne uranjajte ga.
4. Ne koristite abrazivna sredstva ili otapala za čišćenje proizvoda.
5. Nemojte ga čistiti vodenim sprejem ili metodama čišćenja visokim tlakom.

Osigurajte da je senzor čist i redovito provjeravajte radi li ispravno.

Ovaj senzor ne štiti tende u slučaju jakih udara vjetra. Ako postoji rizik od takvog vremena, osigurajte da tende ostanu zatvorene.

Sadržaj

Slika B

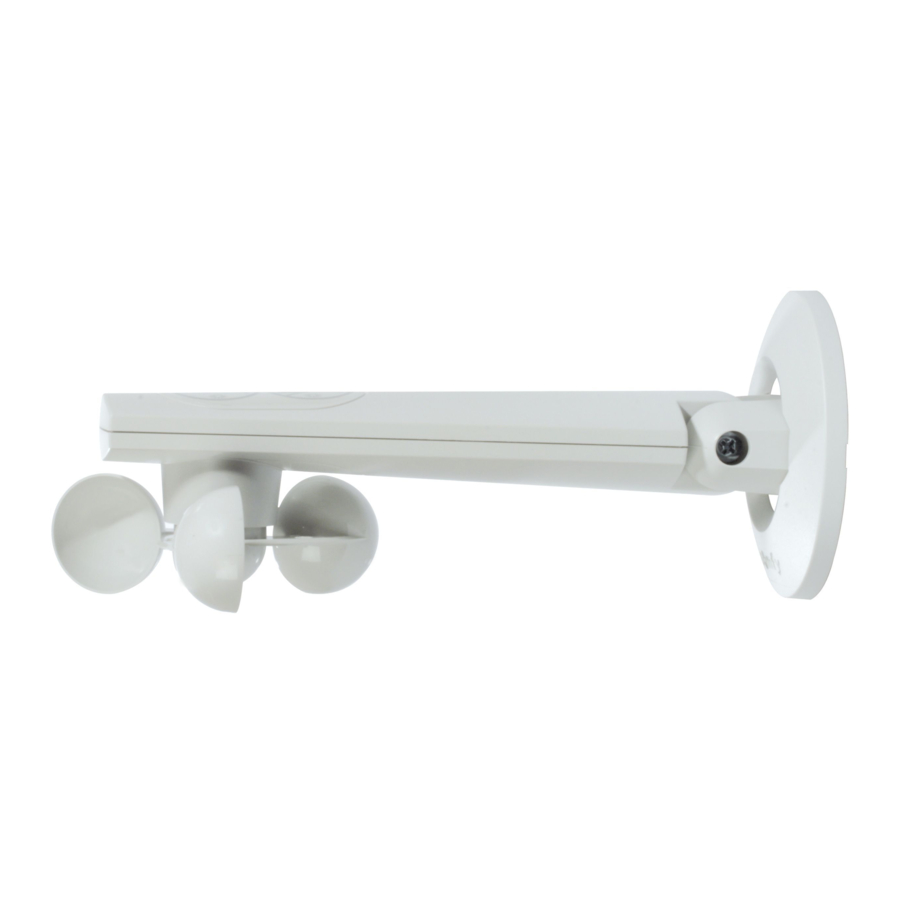

Eolis WireFree™ io detaljno

Slika C

6. Zidni nosač
7. Čašice
8. Narančasto/zeleno indikatorsko svjetlo
9. Tipka za programiranje (PROG.)
10. Zaslon za prikaz praga
11. Tipke za podešavanje praga: + i -

Puštanje u rad

Ugradnja baterija

Slika D

Nikada ne koristite punjive baterije.

1. Otvorite Eolis WireFree™ io podizanjem poklopca kako je naznačeno strelicom.
2. Ugradite 2 priložene baterije, pazeći da su pravilno postavljene prema polaritetu.
   • Indikatorsko svjetlo senzora bit će zeleno ako je razina baterije ispravna.
3. Ostavite senzor otvorenim za nastavak puštanja u rad.

Uparivanje Eolis WireFree™ io s io prijemnikom ili motorom

Slika E

Motor mora već biti postavljen i uparen s lokalnom io-homecontrol^® upravljačkom točkom.

• Pritisnite tipku PROG na Somfy io lokalnoj upravljačkoj točki na 2 sekunde, dok aplikacija ne izvede pokret gore-dolje.
• Kratko pritisnite tipku PROG na Eolis WireFree™ io: aplikacija izvodi još jedan pokret gore-dolje, a senzor je uparen.

Za uparivanje nekoliko motora ili prijemnika sa senzorom, ponovite ovaj postupak.

Za uparivanje pomoću io-homecontrol^® upravljačke točke partnerske marke ili dvosmjerne Somfy io upravljačke točke, pogledajte odgovarajući vodič.

Podešavanje praga osjetljivosti na vjetar na Eolis WireFree™ io

Slika F

• Otvorite Eolis WireFree™ io i pritisnite jednu od tipki za podešavanje praga (+ ili -):
  • Prikazuje se unaprijed postavljeni prag i uparene aplikacije izvode pokret gore-dolje.
    Ako zaslon prikazuje « - «, pogledajte odjeljak «Resetiranje pragova osjetljivosti na vjetar Eolis WireFree™ io».
• Podesite prag pomoću tipki za podešavanje (+ ili -):
  Prema -: vjetar mora puhati slabije, prema +: vjetar mora puhati jače da bi se aktivirala zaštita.
  • Zaslon će prikazati novi prag.
    Postoji 9 pragova (od 1 do 9) koji povećavaju osjetljivost na brzinu vjetra od približno 10 do 65 km/h.

Provjera uparivanja

Slika G

Tijekom postavljanja, kada je zaslon praga još uvijek osvijetljen:

• Postavite aplikacije za motore i/ili prijemnike s kojima je senzor uparen u srednji položaj, ako je potrebno.
• Okrenite čašice rukom kako biste simulirali puhanje vjetra:
  • Svjetlo zaslona praga se gasi i sve se te aplikacije podižu do gornje granične vrijednosti (bez obzira na primijenjenu silu ili postavljeni prag).
    To omogućuje provjeru je li naredba za vjetar poslana motoru(ima) i/ili prijemniku(ima).

Instalacija

Preporuke

Slika H

Odaberite mjesto s maksimalnom detekcijom vjetra i koje nije ometano preprekama.

Senzor uvijek mora biti instaliran vodoravno, s čašicama okrenutim prema dolje.

Pričvršćivanje zidnog nosača Eolis WireFree™ io

Slika I

1. Otpustite ukrasni dio sa zidnog nosača.
2. Izbušite dvije rupe (promjera 6 mm) jednu iznad druge i udaljene približno 66 mm.
3. Pričvrstite zidni nosač s dva priložena vijka postavljanjem rupe ravno prema dolje.
4. Vratite ukrasni dio na zidni nosač, postavljajući logotip Somfy tako da bude vidljiv na dnu i pritisnite ukrasni dio dok ne «klikne» ispravno na mjesto.

Postavljanje i montiranje senzora

Slika J

• Sastavite poklopac senzora:
  • Umetnite montažne jezičke u njihove utore (na užoj strani).
  • Spojite 2 dijela senzora (suprotna strana) stišćući dok ne klikne na mjesto.
• Pričvrstite vilicu senzora na šipku zidnog nosača, s čašicama okrenutim prema dolje, i gurnite je dok ne klikne.
• Nagnite senzor u njegovom nosaču tako da bude vodoravan.
• Ponovno zategnite vijak koji se nalazi u šipki zidnog nosača kako biste zaključali naginjanje senzora.
