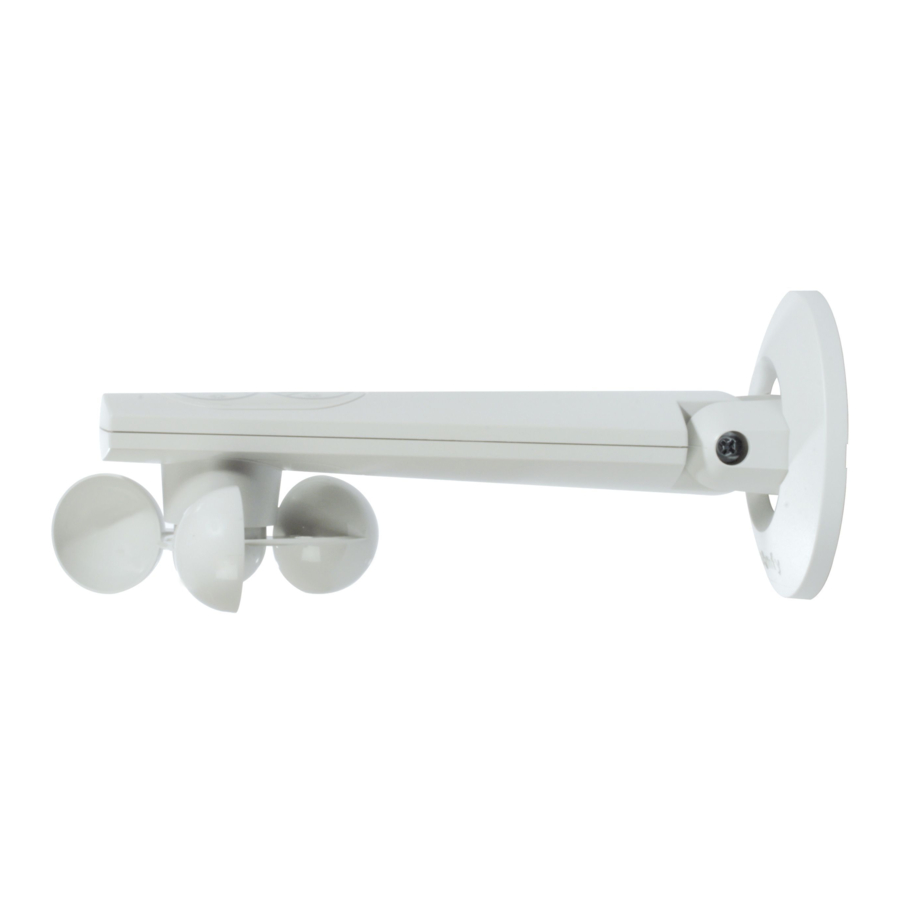

Guía de instalación de la estación meteorológica Somfy Eolis WireFree io

Esta guía describe cómo instalar, poner en marcha y utilizar este producto.

Introducción

El Eolis WireFree™ io es un sensor de viento inalámbrico equipado con tecnología de radio io-homecontrol^®.

Conectado directamente a motores io-homecontrol^® para toldos de terraza, persianas verticales o persianas venecianas exteriores, el Eolis WireFree™ io permite controlar la elevación automática de estas aplicaciones cuando el viento sopla por encima de un determinado umbral preestablecido.

El umbral de sensibilidad al viento está preestablecido por defecto, pero puede ajustarse en el sensor, según los requisitos y las condiciones climáticas reales.

Seguridad

Seguridad y responsabilidad

Antes de instalar y utilizar este producto, lea atentamente esta guía.

Este producto Somfy debe ser instalado por un instalador profesional de motorización y domótica, para quien está destinada esta guía.

Además, el instalador debe cumplir con las normas y la legislación vigentes en el país en el que se instala el producto, e informar a sus clientes de las condiciones de funcionamiento y mantenimiento del producto.

Queda prohibido cualquier uso fuera del ámbito de aplicación especificado por Somfy. Esto invalida la garantía y exime a Somfy de toda responsabilidad, al igual que el incumplimiento de las instrucciones aquí dadas.

Nunca comience la instalación sin antes comprobar la compatibilidad de este producto con los equipos y accesorios asociados.

Consejos de seguridad específicos

Figura A

Para evitar daños en el Eolis WireFree™ io:

1. ¡Evite los impactos!
2. ¡No lo deje caer!
3. No lo sumerja.
4. No utilice productos abrasivos ni disolventes para limpiar el producto.
5. No lo limpie con un rociador de agua o métodos de limpieza a alta presión.

Asegúrese de que el sensor se mantenga limpio y compruebe regularmente que funciona correctamente.

Este sensor no protege los toldos en caso de fuertes ráfagas de viento. Si existe riesgo de este tipo de clima, asegúrese de que los toldos permanezcan cerrados.

Contenido

Figura B

El Eolis WireFree™ io en detalle

Figura C

6. Soporte de pared
7. Copas
8. Luz indicadora naranja/verde
9. Botón de programación (PROG.)
10. Pantalla de visualización del umbral
11. Teclas de ajuste del umbral: + y -

Puesta en marcha

Instalación de las pilas

Figura D

Nunca utilice pilas recargables.

1. Abra el Eolis WireFree™ io levantando la tapa como se indica con la flecha.
2. Coloque las 2 pilas suministradas, asegurándose de que estén correctamente colocadas según la polaridad.
   • La luz indicadora del sensor se iluminará en verde si el nivel de la pila es correcto.
3. Deje el sensor abierto para continuar con la puesta en marcha.

Emparejamiento del Eolis WireFree™ io con un receptor o motor io

Figura E

El motor ya debe estar configurado y emparejado con un punto de control io-homecontrol^® local.

• Pulse el botón PROG en el punto de control local Somfy io durante 2 segundos, hasta que la aplicación realice un movimiento de subida y bajada.
• Pulse brevemente el botón PROG del Eolis WireFree™ io: la aplicación realiza otro movimiento de subida y bajada, y el sensor queda emparejado.

Para emparejar varios motores o receptores con el sensor, repita este procedimiento.

Para emparejar utilizando un punto de control io-homecontrol^® de una marca asociada o un punto de control Somfy io bidireccional, consulte la guía correspondiente.

Ajuste del umbral de sensibilidad al viento en el Eolis WireFree™ io

Figura F

• Abra el Eolis WireFree™ io y pulse uno de los botones de ajuste del umbral (+ o -):
  • Se muestra el umbral preestablecido y las aplicaciones emparejadas realizan un movimiento de subida y bajada.
    Si la pantalla muestra « - «, consulte la sección «Restablecimiento de los umbrales de sensibilidad al viento del Eolis WireFree™ io».
• Ajuste el umbral utilizando las teclas de ajuste (+ o -):
  Hacia -: el viento debe soplar con menos fuerza, hacia +: el viento debe soplar con más fuerza para activar la protección.
  • La pantalla mostrará el nuevo umbral.
    Hay 9 umbrales (del 1 al 9) que aumentan la sensibilidad a la velocidad del viento de aproximadamente 10 a 65 km/h.

Comprobación del emparejamiento

Figura G

Durante la configuración, cuando la pantalla del umbral aún está iluminada:

• Coloque las aplicaciones para los motores y/o receptores a los que está emparejado el sensor en la posición central, si es necesario.
• Gire las copas con la mano para simular el viento:
  • La luz de la pantalla del umbral se apaga y todas estas aplicaciones se elevan hasta el límite superior (independientemente de la fuerza ejercida o del umbral establecido).
    Esto permite comprobar que el comando de viento se ha enviado al motor(es) y/o receptor(es).

Instalación

Recomendaciones

Figura H

Elija una ubicación con la máxima detección de viento y que no esté obstruida por obstáculos.

El sensor siempre debe estar instalado de forma horizontal, con las copas orientadas hacia abajo.

Fijación del soporte de pared del Eolis WireFree™ io

Figura I

1. Desenganche la pieza de embellecimiento del soporte de pared.
2. Taladre dos agujeros (6 mm de diámetro) uno encima del otro y separados aproximadamente 66 mm.
3. Fije el soporte de pared con los dos tornillos suministrados colocando el agujero plano hacia abajo.
4. Vuelva a colocar la pieza de embellecimiento en el soporte de pared, colocando el logotipo de Somfy de forma que quede visible en la parte inferior y presione la pieza de embellecimiento hasta que encaje correctamente en su lugar.

Colocación y montaje del sensor

Figura J

• Monte la cubierta del sensor:
  • Inserte las lengüetas de montaje en sus ranuras (en el lado más estrecho).
  • Una las 2 partes del sensor (lado opuesto) apretando hasta que encaje en su lugar.
• Enganche la horquilla del sensor en la barra del soporte de pared, con las copas orientadas hacia abajo, y empújela hasta que haga clic.
• Incline el sensor en su soporte para que quede horizontal.
• Vuelva a apretar el tornillo situado en la barra del soporte de pared para bloquear la inclinación del sensor.
