Somfy Eolis WireFree io - Guida all'installazione della stazione meteorologica

Questa guida descrive come installare, mettere in funzione e utilizzare questo prodotto.

Introduzione

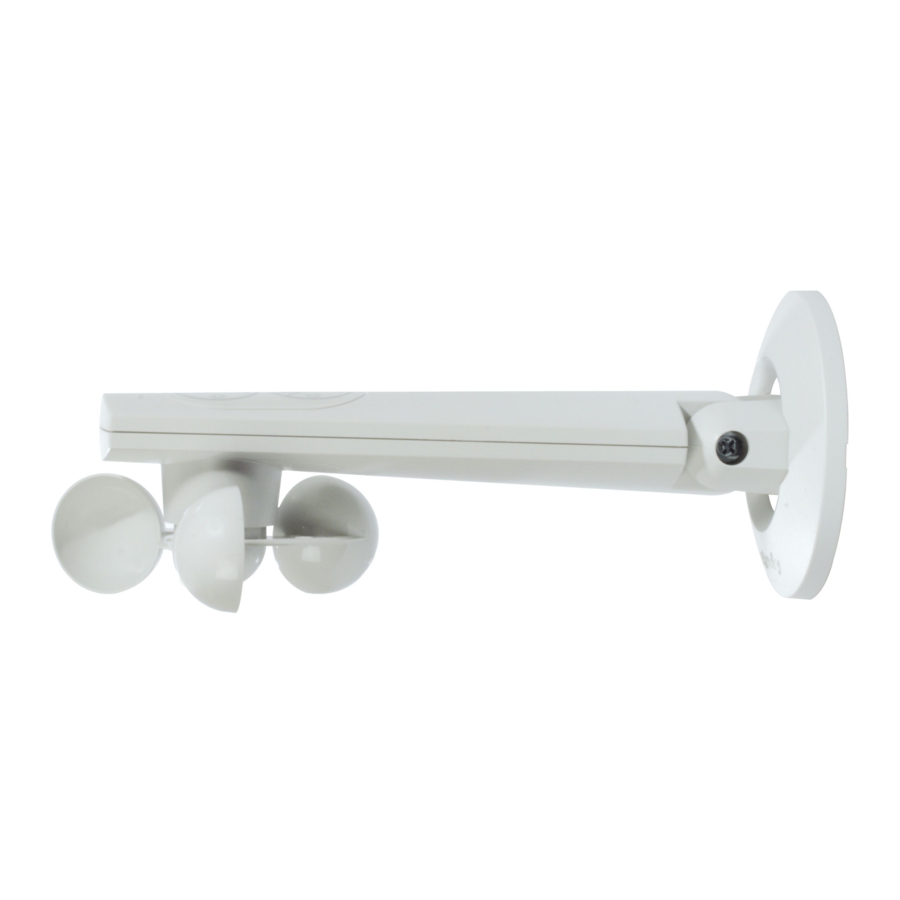

Eolis WireFree™ io è un sensore del vento wireless dotato di tecnologia radio io-homecontrol^®.

Collegato direttamente ai motori io-homecontrol^® per tende da sole per terrazzi, tende verticali o veneziane da esterno, Eolis WireFree™ io consente di controllare il sollevamento automatico di queste applicazioni quando il vento soffia al di sopra di una determinata soglia preimpostata.

La soglia di sensibilità al vento è preimpostata per impostazione predefinita, ma può essere regolata sul sensore, in base alle esigenze e alle condizioni climatiche effettive.

Sicurezza

Sicurezza e responsabilità

Prima di installare e utilizzare questo prodotto, leggere attentamente questa guida.

Questo prodotto Somfy deve essere installato da un installatore professionista di motorizzazione e domotica, a cui è destinata questa guida.

Inoltre, l'installatore deve rispettare le norme e le leggi vigenti nel paese in cui il prodotto viene installato e informare i propri clienti delle condizioni di funzionamento e manutenzione del prodotto.

È vietato qualsiasi utilizzo al di fuori della sfera di applicazione specificata da Somfy. Ciò invalida la garanzia ed esonera Somfy da ogni responsabilità, così come qualsiasi mancato rispetto delle istruzioni qui fornite.

Non iniziare mai l'installazione senza aver prima verificato la compatibilità di questo prodotto con le apparecchiature e gli accessori associati.

Consigli specifici sulla sicurezza

Figura A

Per evitare danni all'Eolis WireFree™ io:

1. Evitare urti!
2. Non farlo cadere!
3. Non immergerlo.
4. Non utilizzare prodotti abrasivi o solventi per pulire il prodotto.
5. Non pulirlo utilizzando un getto d'acqua o metodi di pulizia ad alta pressione.

Assicurarsi che il sensore sia tenuto pulito e controllare regolarmente che funzioni correttamente.

Questo sensore non protegge le tende da sole in caso di forti raffiche di vento. Se c'è il rischio di questo tipo di tempo, assicurarsi che le tende da sole rimangano chiuse.

Contenuto

Figura B

Eolis WireFree™ io in dettaglio

Figura C

6. Staffa a parete
7. Coppette
8. Spia arancione/verde
9. Pulsante di programmazione (PROG.)
10. Schermo di visualizzazione della soglia
11. Tasti di impostazione della soglia: + e -

Messa in funzione

Installazione delle batterie

Figura D

Non utilizzare mai batterie ricaricabili.

1. Aprire l'Eolis WireFree™ io sollevando il coperchio come indicato dalla freccia.
2. Inserire le 2 batterie fornite, assicurandosi che siano posizionate correttamente secondo la polarità.
   • La spia del sensore sarà verde se il livello della batteria è corretto.
3. Lasciare il sensore aperto per continuare la messa in funzione.

Associazione dell'Eolis WireFree™ io con un ricevitore o motore io

Figura E

Il motore deve essere già impostato e associato a un punto di controllo io-homecontrol^® locale.

• Premere il pulsante PROG sul punto di controllo locale Somfy io per 2 secondi, finché l'applicazione non esegue un movimento su e giù.
• Premere brevemente il pulsante PROG dell'Eolis WireFree™ io: l'applicazione esegue un altro movimento su e giù e il sensore è associato.

Per associare più motori o ricevitori al sensore, ripetere questa procedura.

Per l'associazione tramite un punto di controllo io-homecontrol^® di un marchio partner o un punto di controllo Somfy io bidirezionale , consultare la guida pertinente.

Regolazione della soglia di sensibilità al vento sull'Eolis WireFree™ io

Figura F

• Aprire l'Eolis WireFree™ io e premere uno dei pulsanti di impostazione della soglia (+ o -):
  • Viene visualizzata la soglia preimpostata e le applicazioni associate eseguono un movimento su e giù.
    Se sullo schermo viene visualizzato « - «, consultare la sezione «Ripristino delle soglie di sensibilità al vento dell'Eolis WireFree™ io».
• Regolare la soglia utilizzando i tasti di impostazione (+ o -):
  Verso -: il vento deve soffiare meno forte, verso +: il vento deve soffiare più forte per attivare la protezione.
  • Lo schermo visualizzerà la nuova soglia.
    Ci sono 9 soglie (da 1 a 9) che aumentano la sensibilità alla velocità del vento da circa 10 a 65 km/h.

Verifica dell'associazione

Figura G

Durante l'impostazione, quando il display della soglia è ancora illuminato:

• Mettere le applicazioni per i motori e/o i ricevitori a cui è associato il sensore nella posizione centrale, se necessario.
• Ruotare le coppette a mano per simulare il vento che soffia:
  • La spia del display della soglia si spegne e tutte queste applicazioni vengono sollevate al limite superiore (indipendentemente dalla forza esercitata o dalla soglia impostata).
    Ciò consente di verificare che il comando del vento sia stato inviato al(i) motore(i) e/o al(i) ricevitore(i).

Installazione

Raccomandazioni

Figura H

Scegliere una posizione con il massimo rilevamento del vento e che non sia ostruita da ostacoli.

Il sensore deve essere sempre installato in modo che sia orizzontale, con le coppette rivolte verso il basso.

Fissaggio della staffa a parete Eolis WireFree™ io

Figura I

1. Sganciare il rivestimento dalla staffa a parete.
2. Praticare due fori (6 mm di diametro) uno sopra l'altro e distanti circa 66 mm.
3. Fissare la staffa a parete con le due viti fornite posizionando il foro in piano verso il basso.
4. Rimontare il rivestimento sulla staffa a parete, posizionando il logo Somfy in modo che sia visibile sul fondo e premere il rivestimento finché non scatta correttamente in posizione.

Montaggio e fissaggio del sensore

Figura J

• Assemblare il coperchio del sensore:
  • Inserire le linguette di montaggio nelle loro fessure (sul lato più stretto).
  • Avvicinare le 2 parti del sensore (lato opposto) stringendo finché non scatta in posizione.
• Agganciare la forcella del sensore alla barra della staffa a parete, con le coppette rivolte verso il basso, e spingerla finché non scatta.
• Inclinare il sensore nella sua staffa in modo che sia orizzontale.
• Riavvitare la vite situata nella barra della staffa a parete per bloccare l'inclinazione del sensore.
