Somfy Eolis WireFree io - Ob-havo stantsiyasini o'rnatish bo'yicha qo'llanma

Ushbu qo'llanma ushbu mahsulotni qanday o'rnatish, ishga tushirish va ishlatishni tasvirlaydi.

Kirish

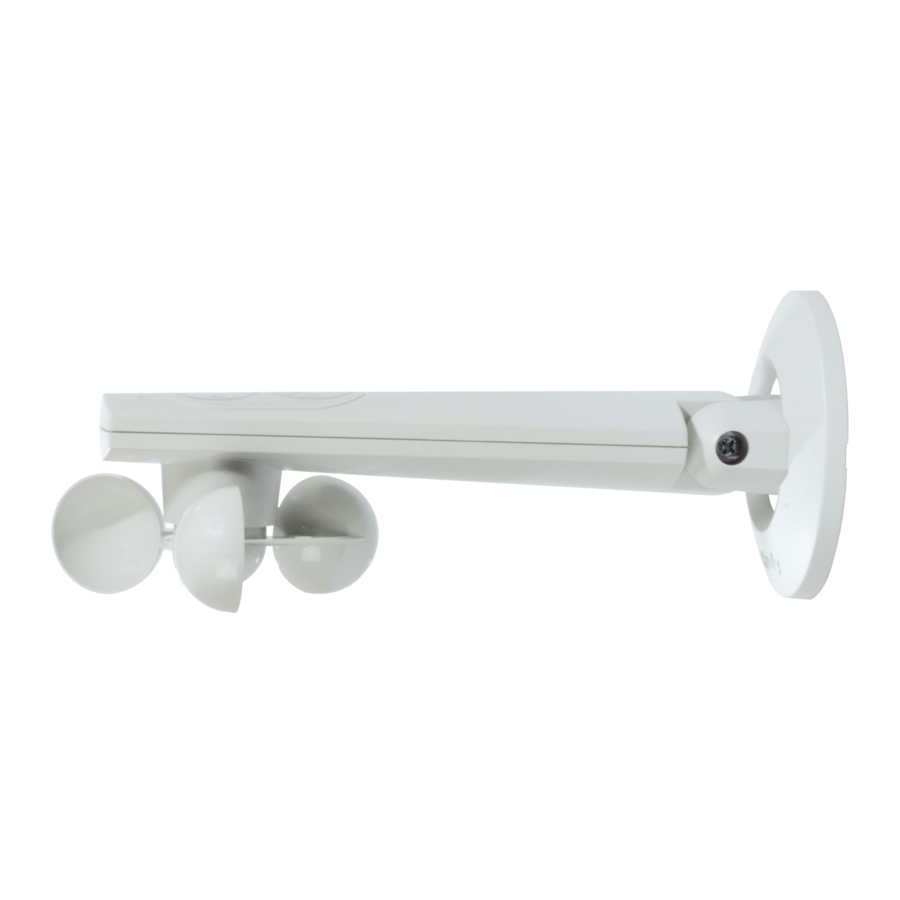

Eolis WireFree™ io - bu io-homecontrol^® radio texnologiyasi bilan jihozlangan simsiz shamol sensori.

To'g'ridan-to'g'ri ayvon tentlari, vertikal pardalar yoki tashqi venetsiyalik pardalar uchun io-homecontrol^® motorlariga ulangan Eolis WireFree™ io, shamol ma'lum bir oldindan belgilangan chegaradan yuqori bo'lganda, ushbu ilovalarni avtomatik ravishda ko'tarishni boshqarish imkonini beradi.

Shamol sezgirligi chegarasi standart bo'yicha oldindan o'rnatilgan, ammo uni talablarga va haqiqiy iqlim sharoitlariga muvofiq sensorda sozlash mumkin.

Xavfsizlik

Xavfsizlik va mas'uliyat

Ushbu mahsulotni o'rnatish va ishlatishdan oldin ushbu qo'llanmani diqqat bilan o'qing.

Ushbu Somfy mahsuloti professional motorizatsiya va uy avtomatlashtirish o'rnatuvchisi tomonidan o'rnatilishi kerak, bu qo'llanma aynan ular uchun mo'ljallangan.

Bundan tashqari, o'rnatuvchi mahsulot o'rnatilayotgan mamlakatdagi amaldagi standartlar va qonunchilikka rioya qilishi va o'z mijozlarini mahsulotni ishlatish va texnik xizmat ko'rsatish shartlari haqida xabardor qilishi kerak.

Somfy tomonidan belgilangan qo'llash doirasidan tashqarida har qanday foydalanish taqiqlanadi. Bu kafolatni bekor qiladi va Somfy-ni barcha javobgarlikdan ozod qiladi, shuningdek, bu yerda berilgan ko'rsatmalarga rioya qilmaslik ham shunday oqibatga olib keladi.

Ushbu mahsulotning tegishli uskunalar va aksessuarlar bilan mosligini tekshirmasdan o'rnatishni hech qachon boshlamang.

Maxsus xavfsizlik bo'yicha maslahatlar

A rasm

Eolis WireFree™ io ga zarar yetkazmaslik uchun:

1. Zarbalardan saqlaning!
2. Uni tushirmang!
3. Uni suvga botirmang.
4. Mahsulotni tozalash uchun abraziv mahsulotlar yoki erituvchilardan foydalanmang.nts.
5. Uni suv purkagich yoki yuqori bosimli tozalash usullari bilan tozalamang.

Sensorning toza saqlanishini ta'minlang va uning to'g'ri ishlayotganini muntazam tekshirib turing.

Ushbu sensor kuchli shamol esganda tentlarni himoya qilmaydi. Agar bunday ob-havo xavfi bo'lsa, tentlarning yopiq holda qolishini ta'minlang.

Tarkibi

B rasm

Eolis WireFree™ io batafsil

C rasm

6. Devorga o'rnatish moslamasi
7. Kosachalar
8. To'q sariq/yashil indikator chiroq
9. Dasturlash tugmasi (PROG.)
10. Chegara ko'rsatish ekrani
11. Chegarani sozlash tugmalari: + va -

Ishga tushirish

Batareyalarni o'rnatish

D rasm

Hech qachon qayta zaryadlanuvchi batareyalardan foydalanmang.

1. Strela bilan ko'rsatilganidek, qopqoqni ko'tarib Eolis WireFree™ io ni oching.
2. Berilgan 2 ta batareyani polaritga muvofiq to'g'ri joylashtirilganligiga ishonch hosil qilib o'rnating.
   • Agar batareya darajasi to'g'ri bo'lsa, sensor indikator chiroq yashil rangda yonadi.
3. Ishga tushirishni davom ettirish uchun sensorni ochiq qoldiring.

Eolis WireFree™ io ni io qabul qilgich yoki motor bilan ulash

E rasm

Motor allaqachon sozlanishi va mahalliy ga ulanishi kerak io-homecontrol^® boshqaruv nuqtasi.

• Somfy io mahalliy boshqaruv nuqtasidagi PROG tugmasini bosing 2 soniya davomida, ilova yuqoriga va pastga harakat qilguncha.
• Eolis WireFree™ io ning PROG tugmasini qisqa bosing: ilova yana yuqoriga va pastga harakat qiladi va sensor ulanadi.

Bir nechta motor yoki qabul qilgichni sensorga ulash uchun ushbu protsedurani takrorlang.

Hamkor brendning io-homecontrol^® boshqaruv nuqtasi yoki ikki tomonlama Somfy io boshqaruv nuqtasi yordamida ulash uchun tegishli qo'llanmaga murojaat qiling.

Eolis WireFree™ io da shamol sezgirligi chegarasini sozlash

F rasm

• Eolis WireFree™ io ni oching va chegara sozlash tugmalaridan birini (+ yoki -) bosing:
  • Oldindan o'rnatilgan chegara ko'rsatiladi va ulangan ilovalar yuqoriga va pastga harakat qiladi.
    Agar ekranda « - « ko'rsatilsa, «Eolis WireFree™ io ning shamol sezgirligi chegaralarini qayta o'rnatish» bo'limiga qarang.
• Sozlash tugmalari (+ yoki -) yordamida chegarani sozlang:
  - tomonga: shamol kamroq esishi kerak, + tomonga: himoyani ishga tushirish uchun shamol kuchliroq esishi kerak.
  • Ekran yangi chegarani ko'rsatadi.
    9 ta chegara mavjud (1 dan 9 gacha), ular shamol tezligiga sezgirlikni taxminan 10 dan 65 km/soatgacha oshiradi.

Ulanishni tekshirish

G rasm

Sozlash vaqtida, chegara displeyi hali yoniq bo'lganda:

• Agar kerak bo'lsa, motorlar va/yoki qabul qilgichlar uchun ilovalarni sensor ulangan o'rta holatga qo'ying.
• Shamol esishini simulyatsiya qilish uchun kosachalarni qo'l bilan aylantiring:
  • Chegara displey chiroq o'chadi va barcha ushbu ilovalar yuqori oxirgi chegaraga ko'tariladi (qo'llaniladigan kuch yoki o'rnatilgan chegaradan qat'i nazar).
    Bu shamol buyrug'i motor(lar)ga va/yoki qabul qilgich(lar)ga yuborilganligini tekshirish imkonini beradi.

O'rnatish

Tavsiyalar

H rasm

Maksimal shamol aniqligi bo'lgan va to'siqlar bilan to'silmagan joyni tanlang.

Sensor har doim gorizontal holatda, kosachalar pastga qarab o'rnatilishi kerak.

Eolis WireFree™ io devorga o'rnatish moslamasini mahkamlash

I rasm

1. Bezovchi qismini devorga o'rnatish moslamasidan ajratib oling.
2. Ikkita teshikni (diametri 6 mm) birining ustiga birini taxminan 66 mm masofada burg'ilang.
3. Devorga o'rnatish moslamasini pastki tomonga tekis teshikni joylashtirib, ikkita vint bilan mahkamlang.
4. Bezovchi qismini devorga o'rnatish moslamasiga qayta o'rnating, Somfy logotipini pastki qismida ko'rinadigan qilib joylashtiring va bezovchi qismini to'g'ri joyiga «bosilguncha» bosing.

Sensorni o'rnatish va mahkamlash

J rasm

• Sensor qopqog'ini yig'ing:
  • O'rnatish yorliqlarini o'z uyalariga (torroq tomonda) joylashtiring.
  • Sensorning 2 qismini birga keltiring (qarama-qarshi tomonda) joyiga bosilguncha siqib qo'ying.
• Sensor vilkasini devorga o'rnatish moslamasi panjarasiga qisib qo'ying, kosachalar pastga qarab tursin va bosilguncha itaring.
• Sensorni o'z moslamasida gorizontal bo'lishi uchun egib qo'ying.
• Sensorni egilishini qulflash uchun devorga o'rnatish moslamasi panjarasida joylashgan vintni qayta torting.

www.somfy.com

Manbalar

• Solutions domotiques pour une maison connectée

Qo'llanmani yuklab olish

Bu yerda siz qo'llanmaning to'liq pdf versiyasini yuklab olishingiz mumkin, u qo'shimcha xavfsizlik ko'rsatmalari, kafolat ma'lumotlari, FCC qoidalari va hokazolarni o'z ichiga olishi mumkin.

Somfy Eolis WireFree io - Ob-havo stantsiyasini o'rnatish bo'yicha qo'llanma ni yuklab olish
