Somfy Eolis WireFree io - Hava İstasyonu Kurulum Kılavuzu

Bu kılavuz, bu ürünün nasıl kurulacağını, devreye alınacağını ve çalıştırılacağını açıklamaktadır.

Giriş

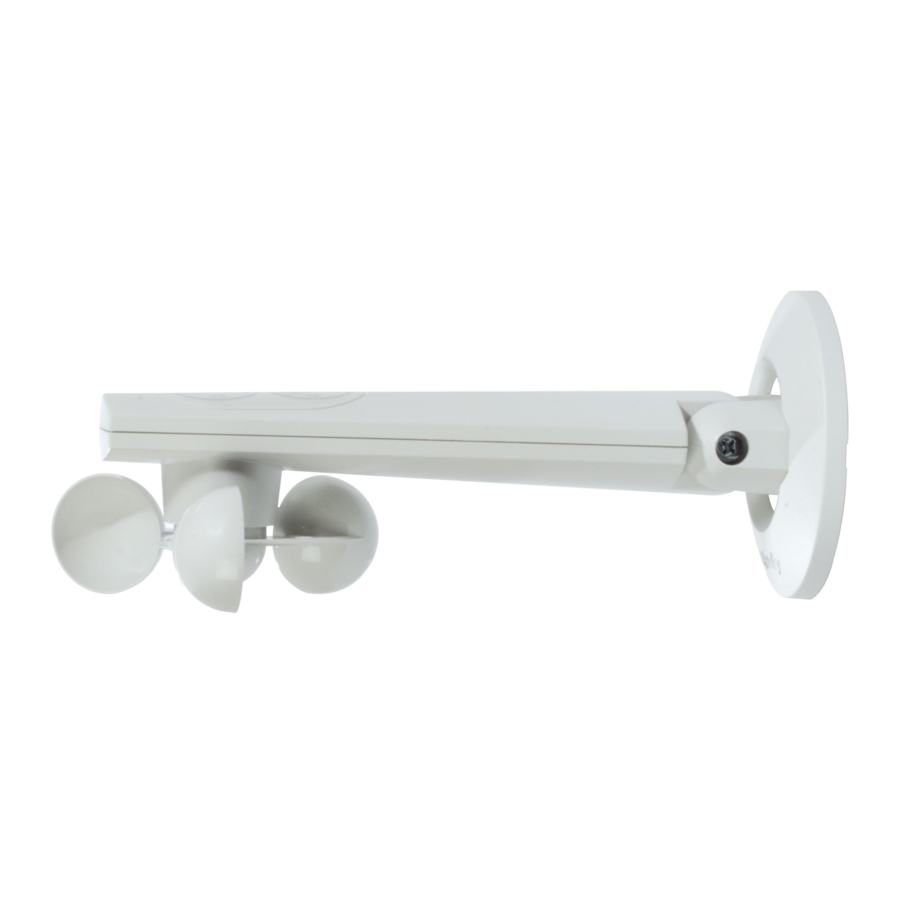

Eolis WireFree™ io, io-homecontrol^® radyo teknolojisi ile donatılmış kablosuz bir rüzgar sensörüdür.

Doğrudan tente, dikey jaluzi veya dış mekan Venedik jaluzileri için io-homecontrol^® motorlarına bağlanan Eolis WireFree™ io, rüzgar belirli bir önceden ayarlanmış eşiğin üzerinde estiğinde bu uygulamaların otomatik olarak kaldırılmasını sağlar.

Rüzgar hassasiyeti eşiği varsayılan olarak önceden ayarlanmıştır, ancak gereksinimlere ve gerçek iklim koşullarına göre sensör üzerinde ayarlanabilir.

Güvenlik

Güvenlik ve sorumluluk

Bu ürünü kurmadan ve kullanmadan önce lütfen bu kılavuzu dikkatlice okuyun.

Bu Somfy ürünü, bu kılavuzun amaçlandığı profesyonel bir motorizasyon ve ev otomasyonu kurulumcusu tarafından kurulmalıdır.

Ayrıca, kurulumcu, ürünün kurulduğu ülkedeki mevcut standartlara ve mevzuata uymalı ve müşterilerini ürünün çalıştırma ve bakım koşulları hakkında bilgilendirmelidir.

Somfy tarafından belirtilen uygulama alanı dışındaki herhangi bir kullanım yasaktır. Bu, garantiyi geçersiz kılar ve burada verilen talimatlara uyulmaması gibi Somfy'yi tüm sorumluluktan kurtarır.

Bu ürünün ilgili ekipman ve aksesuarlarla uyumluluğunu kontrol etmeden asla kurulum yapmaya başlamayın.

Özel güvenlik tavsiyesi

Şekil A

Eolis WireFree™ io'ya zarar vermemek için:

1. Darbelerden kaçının!
2. Düşürmeyin!
3. Batırmayın.
4. Ürünü temizlemek için aşındırıcı ürünler veya çözücüler kullanmayın.
5. Su spreyi veya yüksek basınçlı temizleme yöntemleri kullanarak temizlemeyin.

Sensörün temiz tutulduğundan emin olun ve düzenli olarak doğru çalıştığını kontrol edin.

Bu sensör, şiddetli rüzgar esintisi durumunda tenteleri korumaz. Bu tür bir hava riski varsa, tentelerin kapalı kaldığından emin olun.

İçindekiler

Şekil B

Eolis WireFree™ io'nun detayları

Şekil C

6. Duvar braketi
7. Kupalar
8. Turuncu/yeşil gösterge ışığı
9. Programlama düğmesi (PROG.)
10. Eşik ekranı
11. Eşik ayar tuşları: + ve -

Devreye Alma

Pillerin takılması

Şekil D

Asla şarj edilebilir piller kullanmayın.

1. Kapağı okla gösterildiği gibi kaldırarak Eolis WireFree™ io'yu açın.
2. Sağlanan 2 pili, polariteye göre doğru konumlandırıldıklarından emin olarak takın.
   • Pil seviyesi doğruysa sensör gösterge ışığı yeşil olacaktır.
3. Devreye almaya devam etmek için sensörü açık bırakın.

Eolis WireFree™ io'yu bir io alıcısı veya motoruyla eşleştirme

Şekil E

Motor zaten ayarlanmış ve bir yerel io-homecontrol^® kontrol noktasına eşleştirilmiş olmalıdır.

• Uygulama yukarı ve aşağı hareket edene kadar Somfy io yerel kontrol noktasındaki PROG düğmesine 2 saniye basın.
• Eolis WireFree™ io'nun PROG düğmesine kısaca basın: uygulama başka bir yukarı ve aşağı hareket gerçekleştirir ve sensör eşleştirilir.

Sensörle birkaç motoru veya alıcıyı eşleştirmek için bu prosedürü tekrarlayın.

Bir ortak markadan veya çift yönlü bir io-homecontrol^® kontrol noktasını kullanarak eşleştirmek için Somfy io kontrol noktası, lütfen ilgili kılavuza bakın.

Eolis WireFree™ io üzerindeki rüzgar hassasiyeti eşiğini ayarlama

Şekil F

• Eolis WireFree™ io'yu açın ve eşik ayar düğmelerinden birine (+ veya -) basın:
  • Önceden ayarlanmış eşik görüntülenir ve eşleştirilmiş uygulamalar yukarı ve aşağı hareket eder.
    Ekran « - « gösteriyorsa, «Eolis'in rüzgar hassasiyeti eşiklerini sıfırlama WireFree™ io» bölümüne bakın.
• Ayar tuşlarını (+ veya -) kullanarak eşiği ayarlayın:
  - yönünde: rüzgarın daha az sert esmesi gerekir, + yönünde: korumayı tetiklemek için rüzgarın daha sert esmesi gerekir.
  • Ekran yeni eşiği gösterecektir.
    Yaklaşık 10 ila 65 km/sa arasındaki rüzgar hızına duyarlılığı artıran 9 eşik (1'den 9'a kadar) vardır.

Eşleştirmeyi kontrol etme

Şekil G

Ayar sırasında, eşik ekranı hala yanarken:

• Gerekirse, sensörün eşleştirildiği motorlar ve/veya alıcılar için uygulamaları orta konuma getirin.
• Rüzgarın estiğini simüle etmek için kupaları elle çevirin:
  • Eşik ekran ışığı söner ve tüm bu uygulamalar üst uç sınırına yükseltilir (uygulanan kuvvet veya ayarlanan eşikten bağımsız olarak).
    Bu, rüzgar komutunun motor(lar)a ve/veya alıcı(lar)a gönderildiğinden emin olmak için bir kontrol sağlar.

Kurulum

Öneriler

Şekil H

Maksimum rüzgar algılama özelliğine sahip ve engellerle engellenmeyen bir yer seçin.

Sensör her zaman yatay olacak şekilde, kupalar aşağıya bakacak şekilde kurulmalıdır.

Eolis WireFree™ io duvar braketini sabitleme

Şekil I

1. Kaplama parçasını duvar braketinden çıkarın.
2. İki delik (çapı 6 mm) açın, biri diğerinin üzerinde ve yaklaşık 66 mm aralıklarla.
3. Deliği düz bir şekilde aşağıya doğru yerleştirerek sağlanan iki vidayla duvar braketini sabitleyin.
4. Somfy logosunu altta görünecek şekilde konumlandırarak kaplama parçasını duvar braketine yeniden takın ve «klik» sesiyle doğru şekilde yerine oturana kadar kaplama parçasına basın.

Sensörün takılması ve monte edilmesi

Şekil J

• Sensör kapağını monte edin:
  • Montaj tırnaklarını yuvalarına (daha dar tarafta) yerleştirin.
  • Sensörün 2 parçasını bir araya getirin (karşı taraf), yerine oturana kadar sıkın.
• Sensör çatalını duvar braketi çubuğuna, kupalar aşağıya bakacak şekilde klipsleyin ve tıklayana kadar itin.
• Sensörü braketinde yatay olacak şekilde eğin.
• Sensörün eğilmesini kilitlemek için duvar braketi çubuğunda bulunan vidayı tekrar sıkın.
