Somfy Eolis WireFree io - Ghid de instalare a stației meteo

Acest ghid descrie modul de instalare, punere în funcțiune și operare a acestui produs.

Introducere

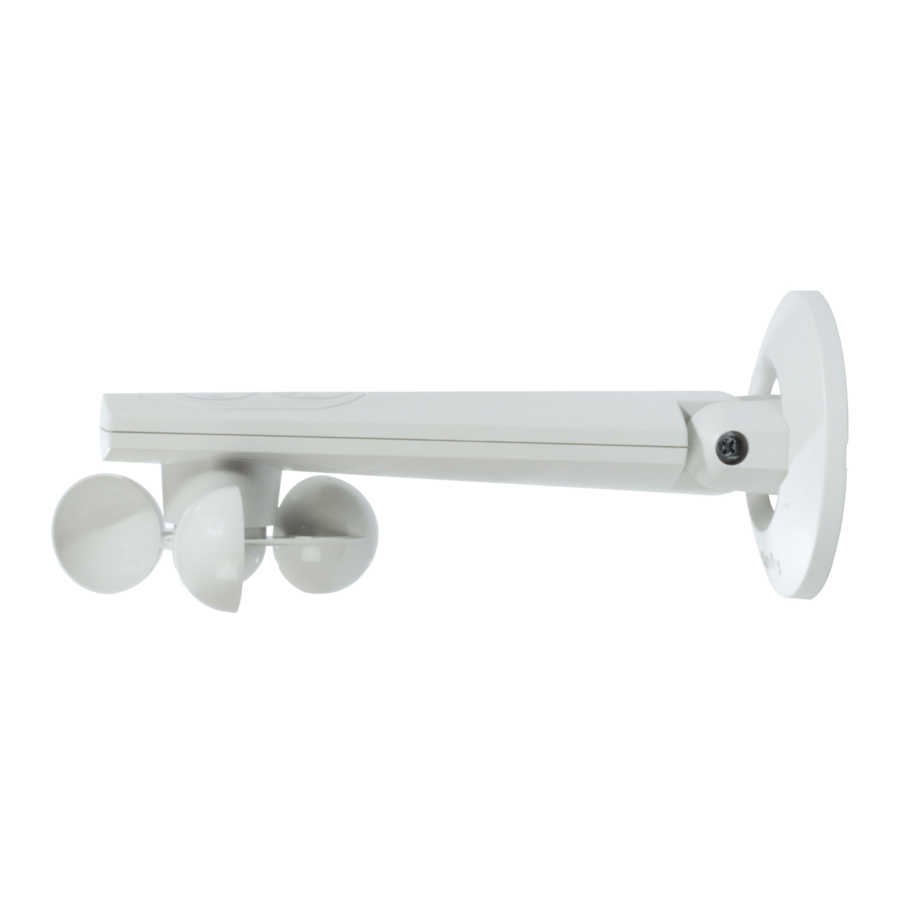

Eolis WireFree™ io este un senzor de vânt wireless echipat cu tehnologia radio io-homecontrol^®.

Conectat direct la motoarele io-homecontrol^® pentru copertine de terasă, jaluzele verticale sau jaluzele venețiene exterioare, Eolis WireFree™ io permite controlul ridicării automate a acestor aplicații atunci când vântul bate peste un anumit prag prestabilit.

Pragul de sensibilitate la vânt este prestabilit implicit, dar poate fi ajustat pe senzor, în funcție de cerințe și de condițiile climatice reale.

Siguranță

Siguranță și responsabilitate

Înainte de a instala și utiliza acest produs, vă rugăm să citiți cu atenție acest ghid.

Acest produs Somfy trebuie instalat de un instalator profesionist de motorizare și automatizare a locuinței, pentru care este destinat acest ghid.

În plus, instalatorul trebuie să respecte standardele și legislația în vigoare în țara în care este instalat produsul și să informeze clienții cu privire la condițiile de operare și întreținere ale produsului.

Orice utilizare în afara sferei de aplicare specificată de Somfy este interzisă. Acest lucru anulează garanția și exonerează Somfy de orice răspundere, la fel ca și orice nerespectare a instrucțiunilor date aici.

Nu începeți niciodată instalarea fără a verifica mai întâi compatibilitatea acestui produs cu echipamentele și accesoriile asociate.

Sfaturi specifice de siguranță

Figura A

Pentru a evita deteriorarea Eolis WireFree™ io:

1. Evitați impacturile!
2. Nu-l scăpați!
3. Nu-l scufundați.
4. Nu utilizați produse abrazive sau solvenți pentru a curăța produsul.
5. Nu-l curățați folosind un pulverizator de apă sau metode de curățare cu înaltă presiune.

Asigurați-vă că senzorul este menținut curat și verificați în mod regulat dacă funcționează corect.

Acest senzor nu protejează copertinele în cazul unor rafale puternice de vânt. Dacă există riscul acestui tip de vreme, asigurați-vă că copertinele rămân închise.

Conținut

Figura B

Eolis WireFree™ io în detaliu

Figura C

6. Suport de perete
7. Cupe
8. Lumină indicatoare portocalie/verde
9. Buton de programare (PROG.)
10. Ecran de afișare a pragului
11. Taste de setare a pragului: + și -

Punerea în funcțiune

Instalarea bateriilor

Figura D

Nu utilizați niciodată baterii reîncărcabile.

1. Deschideți Eolis WireFree™ io ridicând capacul așa cum este indicat de săgeată.
2. Introduceți cele 2 baterii furnizate, asigurându-vă că sunt poziționate corect în funcție de polaritate.
   • Lumina indicatoare a senzorului va fi verde dacă nivelul bateriei este corect.
3. Lăsați senzorul deschis pentru a continua punerea în funcțiune.

Asocierea Eolis WireFree™ io cu un receptor sau motor io

Figura E

Motorul trebuie să fie deja setat și asociat cu un punct de control local io-homecontrol^®.

• Apăsați butonul PROG de pe punctul de control local Somfy io timp de 2 secunde, până când aplicația efectuează o mișcare în sus și în jos.
• Apăsați scurt butonul PROG de pe Eolis WireFree™ io: aplicația efectuează o altă mișcare în sus și în jos, iar senzorul este asociat.

Pentru a asocia mai multe motoare sau receptoare cu senzorul, repetați această procedură.

Pentru a asocia folosind un punct de control io-homecontrol^® de la un brand partener sau un punct de control bidirecțional Somfy io, vă rugăm să consultați ghidul relevant.

Ajustarea pragului de sensibilitate la vânt pe Eolis WireFree™ io

Figura F

• Deschideți Eolis WireFree™ io și apăsați unul dintre butoanele de setare a pragului (+ sau -):
  • Pragul prestabilit este afișat și aplicațiile asociate efectuează o mișcare în sus și în jos.
    Dacă ecranul afișează « - «, consultați secțiunea «Resetarea pragurilor de sensibilitate la vânt ale Eolis WireFree™ io».
• Ajustați pragul folosind tastele de setare (+ sau -):
  Spre -: vântul trebuie să bată mai puțin puternic, spre +: vântul trebuie să bată mai tare pentru a declanșa protecția.
  • Ecranul va afișa noul prag.
    Există 9 praguri (de la 1 la 9) care cresc sensibilitatea la viteza vântului de la aproximativ 10 la 65 km/h.

Verificarea asocierii

Figura G

În timpul setării, când afișajul pragului este încă aprins:

• Puneți aplicațiile pentru motoarele și/sau receptoarele la care este asociat senzorul în poziția de mijloc, dacă este necesar.
• Rotiți cupele cu mâna pentru a simula vântul care bate:
  • Lumina de afișare a pragului se stinge și toate aceste aplicații sunt ridicate la limita superioară (indiferent de forța exercitată sau de pragul setat).
    Acest lucru permite verificarea pentru a se asigura că comanda de vânt a fost trimisă către motor(e) și/sau receptor(e).

Instalare

Recomandări

Figura H

Alegeți o locație cu detecție maximă a vântului și care nu este obstrucționată de obstacole.

Senzorul trebuie să fie întotdeauna instalat astfel încât să fie orizontal, cu cupele orientate în jos.

Fixarea suportului de perete Eolis WireFree™ io

Figura I

1. Desfaceți piesa de finisare de pe suportul de perete.
2. Găuriți două găuri (cu diametrul de 6 mm) una deasupra celeilalte și la aproximativ 66 mm distanță.
3. Fixați suportul de perete cu cele două șuruburi furnizate, așezând gaura plată în jos spre partea de jos.
4. Refixați piesa de finisare pe suportul de perete, poziționând logo-ul Somfy astfel încât să fie vizibil în partea de jos și apăsați piesa de finisare până când «clicurile» sale se fixează corect în poziție.

Montarea și fixarea senzorului

Figura J

• Asamblați capacul senzorului:
  • Introduceți urechile de montare în fantele lor (pe partea mai îngustă).
  • Aduceți cele 2 părți ale senzorului împreună (partea opusă) strângând până când se fixează în poziție.
• Fixați furca senzorului pe bara suportului de perete, cu cupele orientate în jos, și împingeți-o până când se fixează.
• Înclinați senzorul în suportul său astfel încât să fie orizontal.
• Reînșurubați șurubul situat în bara suportului de perete pentru a bloca înclinarea senzorului.
