Somfy Eolis WireFree io - Navodila za namestitev vremenske postaje

Ta priročnik opisuje, kako namestiti, zagnati in upravljati ta izdelek.

Uvod

Eolis WireFree™ io je brezžični senzor vetra, opremljen z radijsko tehnologijo io-homecontrol^®.

Eolis WireFree™ io, ki je neposredno povezan z motorji io-homecontrol^® za terasne tende, navpične žaluzije ali zunanje beneške žaluzije, omogoča samodejno dviganje teh aplikacij, ko veter piha nad določeno prednastavljeno mejo.

Meja občutljivosti na veter je privzeto prednastavljena, vendar jo je mogoče prilagoditi na senzorju glede na zahteve in dejanske podnebne razmere.

Varnost

Varnost in odgovornost

Pred namestitvijo in uporabo tega izdelka natančno preberite ta priročnik.

Ta izdelek Somfy mora namestiti strokovni monter motorjev in avtomatizacije doma, kateremu je ta priročnik namenjen.

Poleg tega mora monter upoštevati veljavne standarde in zakonodajo v državi, v kateri se izdelek namešča, ter svoje stranke obvestiti o pogojih delovanja in vzdrževanja izdelka.

Vsaka uporaba zunaj področja uporabe, ki ga je določil Somfy, je prepovedana. To razveljavi garancijo in razbremeni Somfy vso odgovornost, prav tako pa tudi neupoštevanje navodil, navedenih v tem dokumentu.

Nikoli ne začnite nameščati, ne da bi najprej preverili združljivost tega izdelka s pripadajočo opremo in dodatki.

Posebni varnostni nasveti

Slika A

Da bi se izognili poškodbam Eolis WireFree™ io:

1. Izogibajte se udarcem!
2. Ne izpuščajte ga!
3. Ne potapljajte ga.
4. Za čiščenje izdelka ne uporabljajte abrazivnih sredstev ali topil.
5. Ne čistite ga z vodnim pršenjem ali visokotlačnimi metodami čiščenja.

Zagotovite, da je senzor čist in redno preverjajte, ali deluje pravilno.

Ta senzor ne ščiti tend v primeru močnih sunkov vetra. Če obstaja nevarnost takšnega vremena, zagotovite, da tende ostanejo zaprte.

Vsebina

Slika B

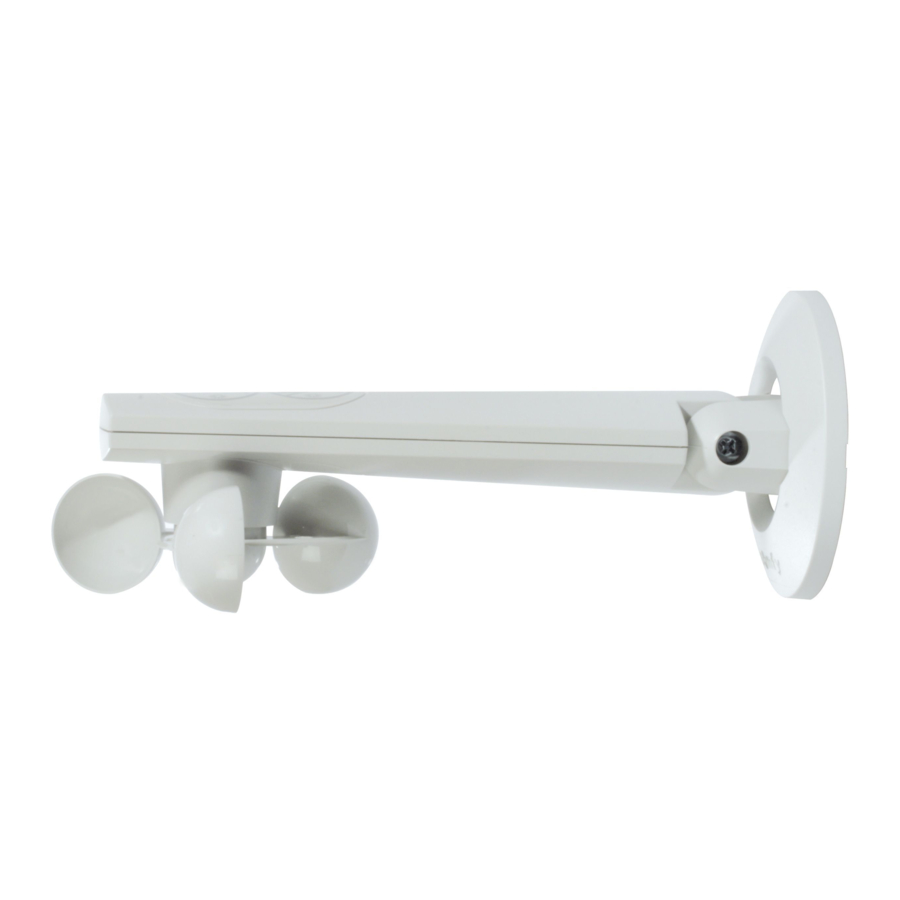

Podrobnosti o Eolis WireFree™ io

Slika C

6. Stenski nosilec
7. Skodelice
8. Oranžna/zelena indikatorska lučka
9. Programski gumb (PROG.)
10. Zaslon za prikaz praga
11. Tipke za nastavitev praga: + in -

Zagon

Namestitev baterij

Slika D

Nikoli ne uporabljajte polnilnih baterij.

1. Odprite Eolis WireFree™ io tako, da dvignete pokrov, kot je označeno s puščico.
2. Vstavite priloženi 2 bateriji in se prepričajte, da sta pravilno nameščeni glede na polarnost.
   • Indikatorska lučka senzorja bo zelena, če je raven baterije pravilna.
3. Pustite senzor odprt, da nadaljujete z zagonom.

Seznanjanje Eolis WireFree™ io z io sprejemnikom ali motorjem

Slika E

Motor mora biti že nastavljen in seznanjen z lokalno nadzorno točko io-homecontrol^®.

• Pritisnite gumb PROG na lokalni nadzorni točki Somfy io za 2 sekundi, dokler aplikacija ne izvede gibanja gor in dol.
• Na kratko pritisnite gumb PROG na Eolis WireFree™ io: aplikacija izvede še eno gibanje gor in dol, senzor pa je seznanjen.

Če želite seznaniti več motorjev ali sprejemnikov s senzorjem, ponovite ta postopek.

Za seznanjanje z uporabo nadzorne točke io-homecontrol^® blagovne znamke partnerja ali dvosmerne Somfy io nadzorne točke si oglejte ustrezen priročnik.

Prilagajanje praga občutljivosti na veter na Eolis WireFree™ io

Slika F

• Odprite Eolis WireFree™ io in pritisnite eno od tipk za nastavitev praga (+ ali -):
  • Prikaže se prednastavljeni prag in seznanjene aplikacije izvedejo gibanje gor in dol.
    Če na zaslonu piše « - «, glejte razdelek «Ponastavitev pragov občutljivosti na veter Eolis WireFree™ io».
• Prilagodite prag s tipkami za nastavitev (+ ali -):
  Proti -: veter mora pihati manj močno, proti +: veter mora pihati močneje, da se sproži zaščita.
  • Na zaslonu se prikaže nov prag.
    Obstaja 9 pragov (od 1 do 9), ki povečajo občutljivost na hitrost vetra od približno 10 do 65 km/h.

Preverjanje seznanjanja

Slika G

Med nastavljanjem, ko je prikaz praga še osvetljen:

• Po potrebi postavite aplikacije za motorje in/ali sprejemnike, s katerimi je senzor seznanjen, v srednji položaj.
• Ročno zavrtite skodelice, da simulirate pihanje vetra:
  • Lučka za prikaz praga ugasne in vse te aplikacije se dvignejo do zgornje končne meje (ne glede na uporabljeno silo ali nastavljeni prag).
    To omogoča preverjanje, ali je bil ukaz za veter poslan motorju(em) in/ali sprejemniku(em).

Namestitev

Priporočila

Slika H

Izberite lokacijo z največjo zaznavo vetra, ki je ne ovirajo ovire.

Senzor mora biti vedno nameščen vodoravno, s skodelicami, obrnjenimi navzdol.

Pritrditev stenskega nosilca Eolis WireFree™ io

Slika I

1. Odstranite okrasni element s stenskega nosilca.
2. Izvrtajte dve luknji (premera 6 mm) eno nad drugo in približno 66 mm narazen.
3. Pritrdite stenski nosilec z dvema priloženima vijakoma tako, da luknjo položite ravno navzdol proti dnu.
4. Ponovno namestite okrasni element na stenski nosilec, tako da je logotip Somfy viden na dnu, in pritisnite okrasni element, dokler se pravilno ne «zaskoči» na svoje mesto.

Namestitev in montaža senzorja

Slika J

• Sestavite pokrov senzorja:
  • Vstavite pritrdilne jezičke v njihove reže (na ožji strani).
  • Združite 2 dela senzorja (nasprotna stran) in stiskajte, dokler se ne zaskoči na svoje mesto.
• Pritrdite vilice senzorja na palico stenskega nosilca, s skodelicami, obrnjenimi navzdol, in jo potisnite, dokler se ne zaskoči.
• Nagnite senzor v nosilcu, tako da bo vodoraven.
• Ponovno privijte vijak, ki se nahaja v palici stenskega nosilca, da zaklenete nagib senzorja.
