Somfy Eolis WireFree io - Οδηγός Εγκατάστασης Μετεωρολογικού Σταθμού

Αυτός ο οδηγός περιγράφει πώς να εγκαταστήσετε, να θέσετε σε λειτουργία και να χειριστείτε αυτό το προϊόν.

Εισαγωγή

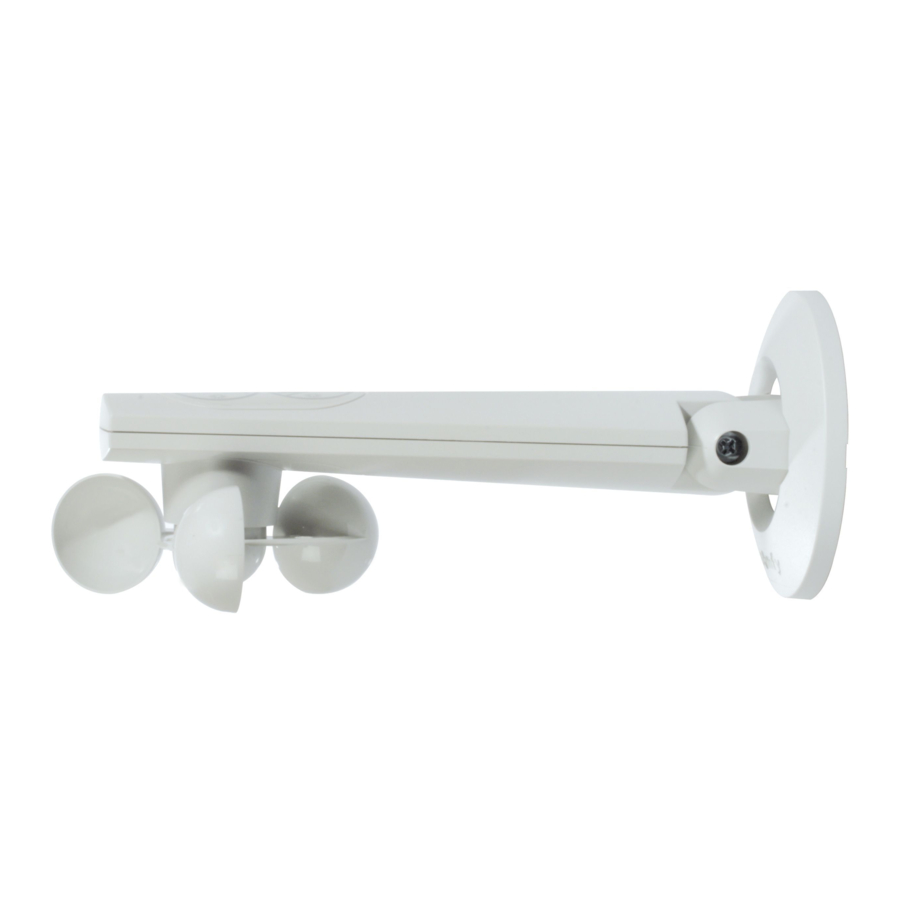

Το Eolis WireFree™ io είναι ένας ασύρματος αισθητήρας ανέμου εξοπλισμένος με ραδιοτεχνολογία io-homecontrol^®.

Συνδεδεμένο απευθείας σε κινητήρες io-homecontrol^® για τέντες βεράντας, κάθετα στόρια ή εξωτερικά βενετσιάνικα στόρια, το Eolis WireFree™ io επιτρέπει τον αυτόματο έλεγχο της ανύψωσης αυτών των εφαρμογών όταν φυσάει ο άνεμος πάνω από ένα συγκεκριμένο προκαθορισμένο όριο.

Το όριο ευαισθησίας στον άνεμο είναι προκαθορισμένο από προεπιλογή, αλλά μπορεί να ρυθμιστεί στον αισθητήρα, σύμφωνα με τις απαιτήσεις και τις πραγματικές κλιματικές συνθήκες.

Ασφάλεια

Ασφάλεια και ευθύνη

Πριν εγκαταστήσετε και χρησιμοποιήσετε αυτό το προϊόν, διαβάστε προσεκτικά αυτόν τον οδηγό.

Αυτό το προϊόν Somfy πρέπει να εγκατασταθεί από έναν επαγγελματία εγκαταστάτη μηχανοκίνησης και οικιακού αυτοματισμού, για τον οποίο προορίζεται αυτός ο οδηγός.

Επιπλέον, ο εγκαταστάτης πρέπει να συμμορφώνεται με τα ισχύοντα πρότυπα και τη νομοθεσία στη χώρα στην οποία εγκαθίσταται το προϊόν και να ενημερώνει τους πελάτες του για τις συνθήκες λειτουργίας και συντήρησης του προϊόντος.

Απαγορεύεται οποιαδήποτε χρήση εκτός του πεδίου εφαρμογής που καθορίζεται από τη Somfy. Αυτό ακυρώνει την εγγύηση και απαλλάσσει τη Somfy από κάθε ευθύνη, όπως και οποιαδήποτε παράλειψη συμμόρφωσης με τις οδηγίες που δίνονται εδώ.

Μην ξεκινήσετε ποτέ την εγκατάσταση χωρίς πρώτα να ελέγξετε τη συμβατότητα αυτού του προϊόντος με τον σχετικό εξοπλισμό και τα αξεσουάρ.

Ειδικές συμβουλές ασφαλείας

Σχήμα A

Για να αποφύγετε ζημιά στο Eolis WireFree™ io:

1. Αποφύγετε τις συγκρούσεις!
2. Μην το ρίχνετε!
3. Μην το βυθίζετε.
4. Μην χρησιμοποιείτε λειαντικά προϊόντα ή διαλύτες για να καθαρίσετε το προϊόν.
5. Μην το καθαρίζετε χρησιμοποιώντας ψεκασμό νερού ή μεθόδους καθαρισμού υψηλής πίεσης.

Βεβαιωθείτε ότι ο αισθητήρας διατηρείται καθαρός και ελέγχετε τακτικά ότι λειτουργεί σωστά.

Αυτός ο αισθητήρας δεν προστατεύει τις τέντες σε περίπτωση ισχυρών ριπών ανέμου. Εάν υπάρχει κίνδυνος αυτού του είδους καιρού, βεβαιωθείτε ότι οι τέντες παραμένουν κλειστές.

Περιεχόμενα

Σχήμα B

Το Eolis WireFree™ io λεπτομερώς

Σχήμα Γ

6. Βάση τοίχου
7. Κύπελλα
8. Πορτοκαλί/πράσινο ενδεικτικό φως
9. Κουμπί προγραμματισμού (PROG.)
10. Οθόνη εμφάνισης κατωφλίου
11. Κλειδιά ρύθμισης κατωφλίου: + και -

Θέση σε λειτουργία

Εγκατάσταση των μπαταριών

Σχήμα Δ

Μην χρησιμοποιείτε ποτέ επαναφορτιζόμενες μπαταρίες.

1. Ανοίξτε το Eolis WireFree™ io σηκώνοντας το κάλυμμα όπως υποδεικνύεται από το βέλος.
2. Τοποθετήστε τις 2 παρεχόμενες μπαταρίες, βεβαιωθείτε ότι είναι σωστά τοποθετημένες σύμφωνα με την πολικότητα.
   • Το ενδεικτικό φως του αισθητήρα θα είναι πράσινο εάν η στάθμη της μπαταρίας είναι σωστή.
3. Αφήστε τον αισθητήρα ανοιχτό για να συνεχίσετε τη θέση σε λειτουργία.

Σύζευξη του Eolis WireFree™ io με έναν δέκτη ή κινητήρα io

Σχήμα E

Ο κινητήρας πρέπει να είναι ήδη ρυθμισμένος και συζευγμένος με ένα τοπικό σημείο ελέγχου io-homecontrol^®.

• Πατήστε το κουμπί PROG στο τοπικό σημείο ελέγχου Somfy io για 2 δευτερόλεπτα, έως ότου η εφαρμογή εκτελέσει μια κίνηση πάνω και κάτω.
• Πατήστε σύντομα το κουμπί PROG του Eolis WireFree™ io: η εφαρμογή εκτελεί μια άλλη κίνηση πάνω και κάτω και ο αισθητήρας είναι συζευγμένος.

Για να συζεύξετε πολλούς κινητήρες ή δέκτες με τον αισθητήρα, επαναλάβετε αυτή τη διαδικασία.

Για σύζευξη χρησιμοποιώντας ένα σημείο ελέγχου io-homecontrol^® από μια συνεργαζόμενη μάρκα ή ένα αμφίδρομο Somfy io σημείο ελέγχου, ανατρέξτε στον σχετικό οδηγό.

Ρύθμιση του ορίου ευαισθησίας στον άνεμο στο Eolis WireFree™ io

Σχήμα ΣΤ

• Ανοίξτε το Eolis WireFree™ io και πατήστε ένα από τα κουμπιά ρύθμισης κατωφλίου (+ ή -):
  • Εμφανίζεται το προκαθορισμένο κατώφλι και οι συζευγμένες εφαρμογές εκτελούν μια κίνηση πάνω και κάτω.
    Εάν η οθόνη δείχνει « - «, ανατρέξτε στην ενότητα «Επαναφορά των ορίων ευαισθησίας στον άνεμο του Eolis WireFree™ io».
• Ρυθμίστε το κατώφλι χρησιμοποιώντας τα πλήκτρα ρύθμισης (+ ή -):
  Προς το -: ο άνεμος πρέπει να φυσάει λιγότερο δυνατά, προς το +: ο άνεμος πρέπει να φυσάει πιο δυνατά για να ενεργοποιηθεί η προστασία.
  • Η οθόνη θα εμφανίσει το νέο κατώφλι.
    Υπάρχουν 9 κατώφλια (από 1 έως 9) που αυξάνουν την ευαισθησία στην ταχύτητα του ανέμου από περίπου 10 έως 65 km/h.

Έλεγχος της σύζευξης

Σχήμα Ζ

Κατά τη διάρκεια της ρύθμισης, όταν η οθόνη του κατωφλίου είναι ακόμα αναμμένη:

• Τοποθετήστε τις εφαρμογές για τους κινητήρες ή/και τους δέκτες με τους οποίους είναι συζευγμένος ο αισθητήρας στη μεσαία θέση, εάν είναι απαραίτητο.
• Περιστρέψτε τα κύπελλα με το χέρι για να προσομοιώσετε τον άνεμο που φυσάει:
  • Η λυχνία της οθόνης κατωφλίου σβήνει και όλες αυτές οι εφαρμογές ανυψώνονται στο άνω άκρο (ανεξάρτητα από τη δύναμη που ασκείται ή το καθορισμένο κατώφλι).
    Αυτό επιτρέπει έναν έλεγχο για να διασφαλιστεί ότι η εντολή άνεμου έχει σταλεί στον(στους) κινητήρα(ες) ή/και στον(στους) δέκτη(ες).

Εγκατάσταση

Συστάσεις

Σχήμα Η

Επιλέξτε μια τοποθεσία με μέγιστη ανίχνευση ανέμου και η οποία δεν εμποδίζεται από εμπόδια.

Ο αισθητήρας πρέπει πάντα να είναι εγκατεστημένος έτσι ώστε να είναι οριζόντιος, με τα κύπελλα να κοιτούν προς τα κάτω.

Στερέωση της βάσης τοίχου Eolis WireFree™ io

Σχήμα Θ

1. Ξεκλιπάρετε το διακοσμητικό κομμάτι από τη βάση τοίχου.
2. Τρυπήστε δύο τρύπες (διαμέτρου 6 mm) η μία πάνω από την άλλη και σε απόσταση περίπου 66 mm.
3. Στερεώστε τη βάση τοίχου με τις δύο βίδες που παρέχονται τοποθετώντας την τρύπα επίπεδη προς τα κάτω προς το κάτω μέρος.
4. Επανατοποθετήστε το διακοσμητικό κομμάτι στη βάση τοίχου, τοποθετώντας το λογότυπο Somfy έτσι ώστε να είναι ορατό στο κάτω μέρος και πιέστε το διακοσμητικό κομμάτι μέχρι να «κλικάρει» σωστά στη θέση του.

Τοποθέτηση και στερέωση του αισθητήρα

Σχήμα I

• Συναρμολογήστε το κάλυμμα του αισθητήρα:
  • Εισαγάγετε τις γλωττίδες στερέωσης στις υποδοχές τους (στη στενότερη πλευρά).
  • Φέρτε τα 2 μέρη του αισθητήρα μαζί (αντίθετη πλευρά) πιέζοντας μέχρι να κουμπώσει στη θέση του.
• Κλιπάρετε το πιρούνι του αισθητήρα στη ράβδο της βάσης τοίχου, με τα κύπελλα να κοιτούν προς τα κάτω, και σπρώξτε το μέχρι να κουμπώσει.
• Γείρετε τον αισθητήρα στη βάση του έτσι ώστε να είναι οριζόντιος.
• Σφίξτε ξανά τη βίδα που βρίσκεται στη ράβδο της βάσης τοίχου για να κλειδώσετε την κλίση του αισθητήρα.
