Purmo TempCo Comfort 24V - Ръководство за термостат

Съдържание

Въведение


Преди да започне работа, инсталаторът трябва внимателно да прочете това ръководство за инсталиране и експлоатация и да се увери, че всички инструкции, съдържащи се в него, са разбрани и спазени.

  • Термостатът трябва да се монтира, експлоатира и поддържа само от специално обучен персонал. На персонала в процес на обучение е разрешено да работи с продукта само под надзора на опитен монтажник. При спазване на горните условия, производителят поема отговорността за оборудването, както е предвидено в законовите разпоредби.
  • Всички инструкции в това ръководство за инсталиране и експлоатация трябва да се спазват при работа с контролера. Всяко друго приложение не трябва да е в съответствие с разпоредбите. Производителят не носи отговорност в случай на некомпетентна употреба на контрола. Всякакви модификации и изменения не са разрешени от съображения за безопасност. Поддръжката може да се извършва само от сервизи, одобрени от производителя.
  • Функционалността на контролера зависи от модела и оборудването. Тази листовка за инсталиране е част от продукта и трябва да бъде получена.

ПРИЛОЖЕНИЕ

  • Термостатът UFH е разработен за контрол и управление на задвижки, монтирани на колектора.
  • Термостатът обикновено се използва във връзка с пълна свързваща кутия "UFH-MASTER" със или без "Модул за отопление и охлаждане" за свързване на всички електрически и хидравлични компоненти на инсталацията, като циркулационна помпа, задвижки...
  • Контролерите са проектирани за използване в жилищни помещения, офис пространства и индустриални съоръжения. Проверете дали инсталацията отговаря на съществуващите разпоредби преди експлоатация, за да осигурите правилна употреба на инсталацията.

ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

Преди да започнете работа, изключете захранването!

  • Всички инсталационни и окабеляващи работи, свързани с контролера, трябва да се извършват само когато е изключено захранването. Уредът трябва да бъде свързан и пуснат в експлоатация само от квалифициран персонал. Уверете се, че спазвате валидните разпоредби за безопасност.
  • Свързващите кутии не са нито устойчиви на пръски, нито на капки. Следователно те трябва да бъдат монтирани на сухо място.
  • Не разменяйте връзките на сензорите, задвижките и 24V връзките при никакви обстоятелства! Размяната на тези връзки може да доведе до животозастрашаващи електрически опасности или до унищожаване на уреда и свързаните сензори и други уреди.

Ръководство за потребителя

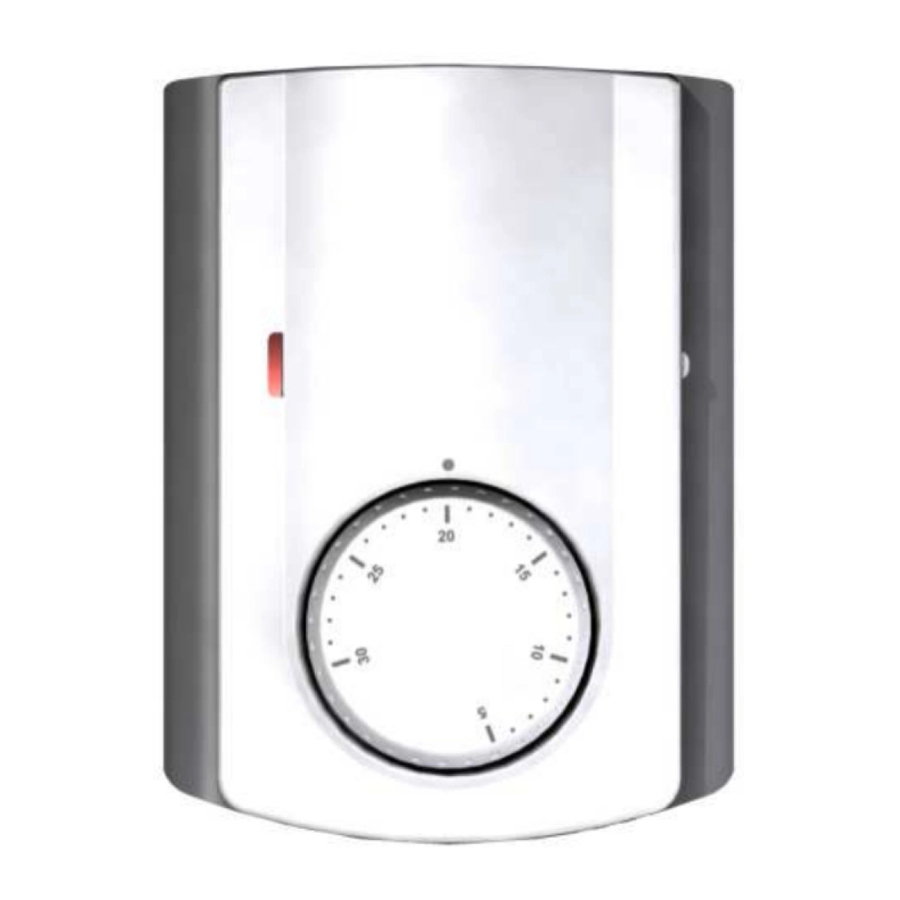

UFH – 24VAC Аналогов термостат с NSB и H&C функция

  • Жичен аналогов термостат (24VAC), специално проектиран да контролира вашето подово отопление и охлаждане, управлявано от задвижка (NC).
  • Версия за вграден монтаж, стандартно фиксиране с 60 мм оси.
  • Пилотен проводник за NSB функция (-2°C)
  • 3 работни режима: Защита от замръзване, Намален, Комфорт  Термостат с безшумен изход.
  • Може да управлява директно задвижките или може да бъде свързан към гамата свързващи кутии UFH.

Технически характеристики

Прецизност на измерената температура 0.1°C
Работна температура 0°C - 50°C
Диапазон на зададената температура 5°C - 30°C
Характеристики на регулиране хистерезис (ON/OFF) или пропорционална лента (PWM)
Електрическа защита Клас II - IP30
Консумация на захранване

24VAC 50Hz

~ 0,5W
Изход TRIAC 24VAC 15W
Норми и хомологация: Вашият термостат е проектиран в съответствие със следните стандарти или други нормативни документи: вижте списъка на първата страница

Представяне

LED Индикатор
Червен: Индикация за нужда от отопление.
Син: Индикация за нужда от охлаждане

Специални дисплеи
Червено мигане: Грешка на вътрешния сензор. (Проверете сензора)
Синьо мигане: Активирана е функцията за сушене. (Риск от остатъчна влажност в къщата)

Превключвател за конфигурация

N° Описание Настройка по подразбиране и друга възможност
1 Вид регулиране OFF: Хистерезис от 0,5°C (ON/OFF регулиране).
ON: Пропорционална лента от 2.0°C с 10Min цикъл (PWM регулиране).
2 Функция за охлаждане Пример за употреба: Функцията за охлаждане трябва да бъде деактивирана в стая с риск от остатъчна влажност (Баня, кухня...) OFF: Функцията за охлаждане е деактивирана.
ON: Функцията за охлаждане е активирана.
3 Нощно намаление (NSB) през нощта в режим на охлаждане. OFF: никога нощно намаление в режим на охлаждане
ON: Нощното намаление е разрешено
4 Вид нощно намаление (NSB) през нощта в режим на охлаждане. Стойността на Night Set Back (2°C) ще бъде добавена или извадена от зададената температура. OFF: - 2°C през нощта Пример за употреба: за спалня, през нощта трябва да охладите тази зона ON: +2°C през нощта Пример за употреба: за всекидневна, през нощта не е необходимо да охлаждате тази зона

Как да използвате вашия термостат

Режим против замръзване: (Ръчен режим)

Лесна инсталация без програматор за основна зона:
Температурата против замръзване (7°C) ще се поддържа в стаята през цялото време.
Инсталация с програматор за основна зона: (със или без функция за отопление и охлаждане)
В режим на отопление: (Зима)
Температурата против замръзване (7°C) ще се поддържа в стаята през цялото време.
В режим на охлаждане: (Лято)
Термостатът ще бъде изключен (Switched Off).

НАМАЛЕН режим на работа: (Ръчен режим)

Лесна инсталация без програматор за основна зона:
Намалената температура ще се следва през цялото време. (Зададена температура минус 2°C)
Инсталация с програматор за основна зона: (със или без функция за отопление и охлаждане)
Намалената температура ще се следва, както е описано по-долу:
В режим на отопление: (Зима)
Намалената температура ще бъде зададената температура минус 2°C.
В режим на охлаждане: (Лято)
Намалената температура ще бъде зададената температура минус или плюс 2°C.
(Вижте частта за превключвателя за конфигурация "Превключвател N°2" за повече обяснения).

Автоматичен режим на работа:

Лесна инсталация без програматор за основна зона:
Зададената температура ще се следва през цялото време.
Инсталация с програматор за основна зона:
(със или без функция за отопление и охлаждане)
В този режим вашият термостат ще следва програмата (Комфорт или намален) и реда (Отопление, охлаждане, Защита от замръзване, почивка...) на програматора за основна зона.

Как да калибрирате и ограничите диапазона на настройка

Ако вашият термостат трябва да бъде калибриран, извършете тези операции:

  1. Поставете термометър в средата на стаята на 1,5 метра разстояние от пода.
  2. Изчакайте 1 час, за да сте сигурни, че вашият термостат показва правилната температура.
  3. Отстранете бутона за настройка, като внимателно натиснете навън с тясна отвертка между бутона и капака. (внимавайте да избегнете завъртане на бутона за настройка)
  4. Отстранете вътрешното колело от бутона. (Фигура 1)
    Как да калибрирате и ограничите диапазона на настройка - Стъпка 1
  5. Поставете вътрешното колело само на термостата. (Фигура 2)
    Как да калибрирате и ограничите диапазона на настройка - Стъпка 2
  6. Вече можете да поставите бутона за настройка на термостата, като същевременно направите съответствие на реалната стайна температура (показана от термометъра) и индексатора на термостата.

Ако вашият термостат трябва да бъде ограничен, извършете тези операции:

  1. Задайте бутона за настройка в средата на новия диапазон на настройка.
  2. Отстранете бутона за настройка, като внимателно натиснете навън с тясна отвертка между бутона и капака.
  3. Отстранете щифтовете на циферблата и поставете в желаните отвори, за да ограничите диапазона на настройка на термостата. (Фигура 3 и 4)
    Как да калибрирате и ограничите диапазона на настройка - Стъпка 3
  4. Вече можете да поставите бутона за настройка на термостата.

Rettig Belgium NV
Vogelsancklaan 250 B-3520 Zonhoven
Белгия
Тел: +49 5324 808-0
Факс: +49 5324 808-999 info@radson.be
www.radson.com

Rettig Germany GmbH
Lierestraße 68
38690 Goslar, Германия
Тел: +49 5324 808-0
Факс: +49 5324 808-999 info@purmo.de
www.purmo.de

Rettig Heating Sp. z o.o.
ul. Przemysłowa, 44-203 Rybnik, Полша
Biuro Handlowe
ul. Rotmistrza Pileckiego 91, 02-781 Warszawa, Полша
Тел: +48 22 643 25 20
Факс: +48 22 643 99 95 purmow@purmo.pl
www.purmo.pl
